Как подключить и настроить цифровую приставку к телевизору?

Содержание

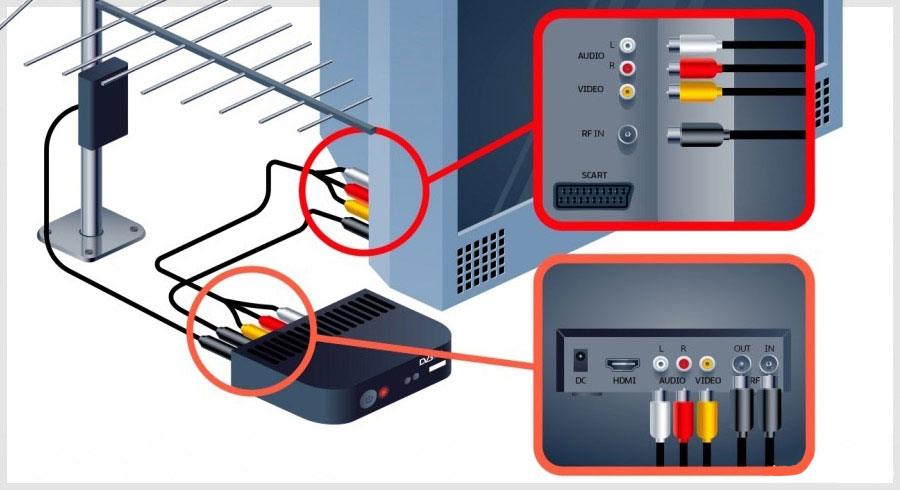

Как подключить цифровую приставку

Чтобы произвести подключение, необходимо подсоединить телевизор, цифровую приставку и антенну друг к другу.

У каждой приставки должны иметься следующие разъёмы:

  1. Вход для кабеля, идущего от антенны.
  2. Подсоединение провода от блока питания. Оно обычно имеет название «DC-5V», «DC-IN» или аналогичное.
  3. В некоторых марках устройств может быть в наличии антенный выход. Он предназначается для кабеля, осуществляющего соединение с ещё одной приставкой. На нём может стоять одно из следующих обозначений: «RF-OUT» «RF-LOOP» или «LOOP-OUT». Этот выход применяется не во всех приставках.
  4. Для непосредственной передачи сигнала на аналоговый телевизор используется «RCA-выход». Он предусматривает подсоединение трёх штекеров. Он используется с большей частью старых телевизионных приёмников, при этом не гарантирует высокого качества изображения.
  5. Если модель используемого телевизора предусматривает наличие входа для HDMI, то на ресивере нужно использовать соответствующий выход. В этом случае не рекомендуется использовать RCA-Выход для передачи изображения. Однако через него, если нужно, можно передавать звук на колонки.
  6. В некоторых разновидностях цифровых приставок может использоваться USB вход. Он может использоваться, например, в тех случаях, когда на флешке записано видео, которое планируют просмотреть с телевизора. Иногда через этот разъём можно подключить адаптер для беспроводного подключения интернета. При просмотре видео нужно помнить, что они должны иметь формат, который поддерживается приставкой.

В некоторых видах ресиверов могут применяться редко используемые разъёмы. Это, например, относится к следующим их видам.

  1. VGA использовался для непосредственного подключения к видеокарте. В результате телевизор мог использоваться в качестве дисплея для системного блока компьютера. Его также можно использовать для подключения DVD проигрывателей. Этот разъём в настоящее время устарел. Он требовал подключение звука выполнять отдельно. Сейчас вместо него, в основном, используют
  2. Разъём SCART используется в европейских странах в качестве стандартного. Он встречается на таких ресиверах, которые производились для продажи в Европе.
  3. S-Video является устаревшим. Ранее он применялся для подключения видеоплейеров или мог использоваться для игровых приставок. Он может использоваться в настоящее время, однако требует покупки специального переходника. Обеспечивает передачу изображения обычной чёткости, но не подходит для работы с высоким разрешением.

К старому телевизору

Для очень старых телевизоров (например, «Рубин») предназначен выход RCA. Однако он не может использоваться непосредственно. В этом случае для того, чтобы правильно сделать подключение, нужно будет приобрести ещё одно устройство — модулятор. Ресивер сначала подключают к нему через RCA-Выход. Модулятор преобразует полученный сигнал в тот, который непосредственно предназначен для таких телевизоров.

К современному телевизору

Чтобы подключить ресивер к более современным моделям, необходимо выполнить следующие действия:

  1. Перед началом процедуры установки телевизор нужно выключить.
  2. Ресивер через блок питания подключают к электросети.
  3. К нему подсоединяют кабель, идущий от антенны.
  4. Выбирается то, каким способом приставку надо будет подсоединить через соответствующий разъём к телевизору. Нужно выбрать из SCART, HDMI или RCA. Поскольку в этих случаях используются специальные штекеры, ошибиться в выборе будет сложно.
  5. Если имеется разъём RF-OUT, то с его использованием можно будет просматривать как цифровые, так и аналоговые телефонные каналы.
  6. После окончания процедуры нужно включить телевизор.

После того, как подсоединение было закончено, необходимо провести соответствующую настройку.

Подробно процедура настройки показана в видео

Разъёмы

Большинство моделей ТВ-приставок имеют большое количество разъёмов и интерфейсов. Конечно, было бы проще оснастить устройство одним универсальным выходом для удобства, но далеко не в каждом доме найдётся телевизор, к примеру, с современным HDMI-интерфейсом. Да, такой выход способен максимально корректно передавать видео- и аудиосигнал, но стоят подобные модели недёшево и не каждому по карману.

Некоторые всё ещё не могут расстаться с «древними» телевизорами, поэтому многие ТВ-приставки в угоду удобности обременены универсальностью. Тем не менее никак не будет лишним перед приобретением приставки уточнить наличие в ней того или иного разъёма/интерфейса для вашего телевизора. Также имейте это в виду перед тем, как подключить телевизор к ресиверу.

Как настроить цифровую приставку

  1. Для включения приемника используйте кнопку на пульте дистанционного управления. Тюнер начнет загружаться, обычно с логотипом производителя.
  2. Почти всегда операционная система декодера сразу же предлагает базовую конфигурацию. Среди возможных настроек вы сможете изменить язык, регион, тип сигнала (требуется DVB-T2), разрешение видео, соотношение сторон и многое другое. Попробуйте сразу же выполнить автоматический поиск каналов. После автоматического поиска добавьте 20 каналов и сохраните их в памяти STB. Это число соответствует мультиплексам PTPC-1 и PTPC-2, каждый из которых содержит ровно 10 каналов. Иногда приходится вручную сохранять телеканалы в память ресивера, иначе придется искать их снова.

Если на антенне есть усилитель и ей требуется мощность, то приемник может питать ее через свой выход. Нажмите кнопку «Меню» или «Главная» на пульте ДУ и выберите пункт «Поиск». Внутри должна быть линия «Antenna Power». Переключите настройку в состояние «включено».

Когда приставка не продается в первый раз, Необходимо перейти в меню, а затем в раздел «Поиск». Затем выберите опцию поиска и начните сканирование. Самый простой способ найти телеканалы — использовать автоматический поиск. Если нет проблем с подключением и размещением антенны по отношению к ретранслятору, приемник сам просканирует все частоты, найдет и добавит каналы.

Для получения дополнительной информации о возможностях приемника см. видео ниже. Интерфейс может отличаться в зависимости от производителя и марки приемника. Но основной набор функций почти всегда очень похож.

https://youtube.com/watch?v=TPwgZvCg8Nw

Если автоматическая настройка каналов дает сбой, можно попробовать запустить процесс вручную.

Пошаговые инструкции по ручной настройке:

  1. Сначала на карте CETV определите частоту и номер TVK для вашего дома. Зайдите на сайт https://карта.ртрс.рф/, введите свое местоположение (город, регион, дом) в поле поиска сервиса. Найдите POI на карте и нажмите на POI на карте. Появится таблица с информацией о двух близлежащих башнях. Во время ручного поиска необходимо указать частоты передачи двух мультиплексов ближайшего усилителя, номер телеканала. Рекомендуется расположить антенну таким образом, чтобы она была как можно четче направлена в сторону телебашни. Это позволяет получить наивысший уровень сигнала. Направление можно настроить с помощью магнитного компаса с точностью до одного градуса. Это также указано в информации ретранслятора.
  2. В меню приемника перейдите к «Поиск», а затем к «Поиск вручную».
  3. На основе данных, загруженных с карты цифрового эфирного телевидения, выберите номер канала, и частота первого мультиплекса будет вставлена автоматически. Вы также можете ввести частоту канала. Делай, что хочешь. Начните поиск, нажав «OK» на пульте ДУ.

    Достигните максимального сигнала и начните поиск, подождите, пока сканирование не будет завершено. Когда все возможные каналы будут найдены, приемник сохранит их и немедленно начнет их отображение.

  4. Точно так же мы устанавливаем отображение следующих 10 каналов (второй мультиплекс).

https://youtube.com/watch?v=Fcb8l2Snwb0

Для автопоиска также будет полезен ручной метод. Позволяет определить уровень сигнала, принимаемого антенной. Сначала перейдите к ручной настройке, установите частоту, настройте антенну. Затем выполните автоматическое сканирование. Этот принцип хорошо продемонстрирован на видео ниже.

https://youtube.com/watch?v=Oc36reFtRjI

Подключение цифровой приставки

Для того чтобы подключить ресивер напрямую, вам следует выполнить следующие действия:

  1. Достаньте приставку для ТВ из коробки и снимите с нее защитную пленку. Пленку снимать необходимо обязательно. В противном случае ресивер может перегреться и сломаться.
  2. Возьмите ТВ кабель и срежьте защитную оболочку, оголив таким образом 1-15 миллиметров кабеля с обеих сторон. Оболочку следует зачищать очень аккуратно, чтобы не повредить экранирующую пленку, которая предназначена для защиты центрального проводника.
  3. Аккуратно отогните блестящую защитную пленку и прикрутите к проводам f-разъемы.
  4. Соедините телевизор с приставкой при помощи кабеля.
  5. Вставьте провода в разъемы типа «тюльпан» в телевизоре и приставке.
  6. . Саму антенну при этом следует установить на внешней стене дома или же у себя на балконе, если он не застеклен. При этом следите за тем, чтобы ее не касались ветки деревьев или провода электропередачи.

На этом процесс подключения ТВ приставки заканчивается. Далее, для просмотра доступных в вашем регионе телеканалов, следует настроить ее.

В нашей стране до сих пор многие люди пользуются телевизорами, которые были произведены еще в советские годы или в начале 90-х. Подключить к таким увтройствам ресивер не так-то просто – у них нет разъемов по типу «тюльпан». Кроме того, у некоторых моделей есть выходы scart, но они принимают только компонентные сигналы.

Решить эти проблемы можно двумя путями:

  • Найти схему для переходника от входа A/V к scart и спаять его самостоятельно;
  • Приобрести в магазине специальный переходник, к которому можно будет присоединить кабель RCA от приставки или переходный кабель.

Существуют еще более древние модели телевизоров по типу «Электрон» в которых вообще не предусмотрено каких-либо входов, кроме разъема под антенну. Через этот разъем в телевизор поступает модулированный сигнал высокой частоты, поэтому чтобы смотреть цифровое ТВ на устройстве такого типа вам потребуется дополнительно приобрести модулятор, который будет оснащен разъемами RCA.

Когда можно обойтись без приставки

Части владельцев удобных и достаточно современных телевизоров повезло. Модели, выпущенные после 2021 года, в большинстве своем умеют принимать и преобразовывать в картинку и звук сигнал цифрового эфирного ТВ. Это означает, что их владельцу не требуется никакое дополнительное оборудование. Достаточно вставить антенный кабель в гнездо телевизора и найти каналы.

Модели ТВ, умеющие работать с сигналом ЦЭТВ, оснащены дополнительным тюнером. Его стандарт именуется DVB T2. Но как же узнать, принимает ли устройство цифровое вещание или не способно на такие подвиги? Сделать это можно несколькими способами.

  1. Заглянуть в инструкцию по эксплуатации телевизора. Там в спецификациях оборудования перечислены все форматы сигналов, с которыми может работать устройство.
  2. Посмотреть на наклейки корпуса или упаковку товара. Производители не стесняются указывать поддержку DVB T2 как важную опцию и делают это ярко и крупно.
  3. Ознакомиться со спецификациями модели на сайте производителя, адрес которого указан в руководстве по эксплуатации устройства.

Наконец, если найти в указанных источниках интересующую информацию не получается, можно обратиться кинтернет ресурсам. Это онлайн магазины, крупные торговые площадки, маркеты, например, Яндекс.Маркет или Беру!. Серьезные ресурсы, даже если в данный момент телевизора нет в продаже или его производство прекращено, сохраняют все спецификации на него для ознакомления.

https://youtube.com/watch?v=W-m5YAnqfrs

Наиболее распространенные проблемы при подключении

Если видео прерывается или появляются квадратики, то это не проблема с приставкой, а довольно слабый поступающий сигнал, решить можно за счет смены положения антенны. Также следует попробовать применить отраженный сигнал. Подобная неполадка может быть из-за проблем с кабелем или разъемом. Обязательно проверяем целостность провода, а также корректность установки разъемов.

Еще одна распространенная ошибка при подключении – это черно-белое изображение. Чаще всего возникает подобный дефект, если кабель установлен не в тот разъем. Обязательно проверяем в меню ресивера настройки изображения, устанавливаем режим AUTO. В редких случаях может быть поломана сама приставка.

Подключение цифровой приставки к телевизору

При выборе приставки перед покупкой убедитесь, что ваша модель не европейского происхождения, так как там для подключения и синхронизации обычно используются другие типы проводов и гнезд. Например, кабель типа 3RCA, имеющий по три разъема с каждой стороны, представлен в виде одного скомбинированного провода.

Обычно ресивер оснащен только стандартными портами сзади и несколькими дополнительными спереди:

  • «ANT IN/RF IN» гнездо для подсоединения внешней антенны;
  • «DC5V» вход для адаптера для подключения к сети (обычно на 5 V если нет встроенного в приемник блока питания);
  • «VIDEO» гнездо для подсоединения к телевизору;
  • «HD OUT/HDMI» вход для кабеля с разъемом HDMI;
  • «FUDIO L/R» используется для подсоединения стереофонического композитного аудиовыхода.
  • гнездо для подключения USB, обычно располагается спереди, позволяет использовать внешний носитель с файлами, которые можно просматривать и слушать.

Из дополнительных гнезд могут встречаться:

  • «ANT IN/RE OUT» гнездо для подключения второй антенны; используется для подсоединения другого ресивера или телевизора;
  • «SCART» типичное гнездо для приставок европейского происхождения.

Способы подключения ресивера к телевизору обычно отличаются в зависимости от года выпуска телеприемника. Существенная разница будет в наличии или отсутствии нужных вам портов выходов на панели телевизора. К условно новым моделям принято относить те, на панели которых есть выход HDMI, так как его стали добавлять относительно недавно. Остальные модели считаются старыми образцами.

Подключение через вход/выход HDMI считается приоритетным, так как в результате изображение идет более чистое и четкое. Такой кабель способен сразу передать и видео и аудио цифровые сигналы, не переводя их из аналоговых.

Он обычно не идет в комплекте и приобретается отдельно. Но он стоит недорого, универсален для всех моделей и бывает разной длины, что позволяет иметь больший простор при желании расположить приставку к телевизору там, где вам бы хотелось.

Чтобы подключить ресивер через кабель с выходами HDMI, нужно выполнить следующие действия последовательно.

  • И приставка, и телеприемник должны быть выключены из сети.
  • Оба устройства соединяются кабелем с выходами HDMI через специальные отверстия (длинные горизонтальные щели).
  • К приставке присоединяется антенна в соответствующее гнездо. Сама антенна должна располагаться там, где можно поймать хорошее качество сигнала «картинка» не сбивается. Если между вашим домой и ближайшей телевышкой располагается много преград, можно попробовать вывести антенну на крышу или внешнюю стену дома, а также попробовать специальные усилители для комнатных антенн.
  • Далее устройства нужно включить в сеть. Для подключения приставки используется входящий в комплекте адаптер.
  • Теперь нужно с помощью пульта от телевизора выбрать пункт «SOURCE» («Источники подключения») и найти вариант «HDMI».
  • Далее уже с помощью пульта от ресивера производится настройка каналов.

Как подключить приставку к старому телевизору

Для подключения приставки к старым моделям нужно использовать кабель с 3 разъемами RCA, который обычно называется «тюльпаном». Такой кабель часто идет уже в комплекте с приставкой.

Подключение проходит по тому же сценарию, что и описано в предыдущем пункте, только HDMI-кабель заменяется на 3RCA-кабель. Оба конца «тюльпана» имеют разноцветные разветвления, и при подключении нужно просто соединить устройства согласно цветам. Желтый провод отвечает за передачу видео, белый и красный за передачу звука из левого и правого динамиков соответственно.

Если в телеприемнике отсутствует гнездо для красного конца провода, а есть только желтое и белое, то красный провод просто остается неподключенным. Это встречается у телевизоров с одним динамиком.

Подсоединив всё согласно схеме, пультом дистанционного управления от телеприемника нажимаем кнопку «AV» и переходим к настройке вещания пультом от приставки.

Более подробно можно понять процесс присоединения приставки к телевизору, посмотрев следующее видео

https://youtube.com/watch?v=KwhhnRAljYs

Особенности старых и новых моделей ресиверов

Все приставки Триколор имеют буквенные обозначения:

  1. Кабельное подключение – аббревиатура С на коробке.
  2. Наземный ресивер – буква Т.
  3. Спутниковый ресивер – S.

Триколор предлагает широкий спектр спутниковых устройств. Старый и новый ряд моделей соседствуют в магазинах, и выбор далеко не всегда в пользу последних. Дело в том, что разделения на «старый» и «новый» лишь формально, некоторые устройства выпускались не больше двух месяцев, уступая дорогу следующим поколениям. Между моделями существует значительная разница. К примеру, целый ряд интерфейсов, которые можно обнаружить на задней панели ресивера:

  1. HDMI кабель.
  2. Антенный высокочастотный выход.
  3. Тюльпан.
  4. Провод SCART

Схема подключения ресивера

Старому поколению приставок присущи антенный выход и SCART. В некоторых современных моделях имеется только HDMI. Прежде чем приобрести оборудование и подсоединить его к сети провайдера, следует сопоставить все «за» и «против», расспросить консультанта о скорости, с которой происходит включение устройства, а также о его технических характеристиках.

Все приборы провайдера являются преднастроенными и не требуют дополнительных манипуляций, однако сложности могут возникнуть в аппаратном плане, например, отсутствие необходимых переходников.

Процедуру подключения никак нельзя назвать сложной или запутанной: каких-то специфических знаний и инструментов здесь не требуется. Главное, следовать инструкции и не забывать о технике безопасности. Разберём, как подключить ресивер разными способами.

Руководство по подключению приставки

Итак, вы купили DVB-T2 приемник, приготовили нужные кабели, антенну, приступаем к подключению телевизора:

  • В соответствующий разъем на приставке подключаем штекер антенны;
  • Подключаем «тюльпан» по цветам на приставке;
  • Ищем нужные порты на ТВ и подключаем второй конец шнура;
  • Включаем оба устройства в розетку;
  • Переключаем телевизор в режим AV. На современных телеках появится меню AV, HDMI, SCART и другое – нужно выбрать тот интерфейс, который использовался при подключении приставки. На старых ТВ будет AV1 и AV2 – выбираем тот, где появится изображение;
  • Ищем цифровые каналы – заходим в меню ресивера, включаем автоматический поиск. После окончания процесса сохраняем найденные каналы.

Что еще нужно знать. К ресиверу можно подключить даже 2 телевизора через специальный разветвитель – сплиттер. Но при этом транслироваться на них будет одно и тоже. А вот если использовать для подключения разные интерфейсы (например, один телек подключить «тюльпаном», второй – HDMI), тогда получим два независимых приемника.

А тут видео с рассказом о подключении к цифровому ТВ лампового приемника:

https://youtube.com/watch?v=_Jf4XwmY584

Как подключить второй ресивер Триколор ТВ к одной антенне

Большое значение имеет выбор техники и в тех случаях, когда требуется передача сигнала на два монитора с одной тарелки. Пользователи обязаны выбрать двухтюнерную приставку и купить приёмник-клиент. Если всё перечисленное уже имеется, необходимо:

  1. соединить технику, подключив кабель в соответствующие слоты;
  2. провести настройку основного приёмника стандартным, уже описанным выше методом;
  3. повторить данную процедуру со вторым телевизором.

В случаях, когда абоненты воспользовались беспроводной связью по Wi-Fi, нужно выбрать роутер, который поддерживает связь между двумя приборами. Иных заметных отличий в 2021 году не предусмотрено.

Проблемы с настройкой и их решение

Если после подключения и настройки все равно остаются проблемы, обратите внимание на приведенную ниже таблицу, возможно, там вы найдете нужный вариант решения. Вячеслав

Вячеслав

Несколько лет работал в салонах сотовой связи двух крупных операторов. Хорошо разбираюсь в тарифах и вижу все подводные камни. Люблю гаджеты, особенно на Android.

Задать вопрос

Проблемы и решения

Несмотря ни на что, каналы не находятся

Причин может быть множество, отсекайте одну за другой: проверьте правильность подключения (см. выше); проверьте целостность всех кабелей; проверьте целостность кабеля антенны; подвигайте или поверните саму антенну. Также не исключено, что приставка неисправна. Верните её в магазин по гарантии, где её смогут проверить. Если с ней всё в порядке, продолжайте искать проблему в другом. Если до этого для приема аналогового сигнала вы пользовались простой комнатной антенной, то для перехода на «цифру» её может оказаться недостаточно. В любом случае, это определяется только опытным путем.

Ловит только 10 каналов из 20 возможных

Дело в качестве принимаемого сигнала. Первые 10 каналов («1», «Россия» и т.д.) ловятся чаще проще, чем остальные («РЕН-ТВ», «СТС» и прочие). Можно либо поменять направление антенны, либо включить в меню ресивера функцию усиления принимаемого сигнала (в пункте «Меню» – «Поиск»). Также некоторые модели ресивера требуют регистрации на сайте, чтобы работать в полную мощность. Подробная информация должна быть представлена либо на обратной стороне устройства, либо на коробке и в инструкции к продукту.

Телевизор периодически сам собой выключается

На некоторых моделях телевизора стоят ограничения по времени на использование устройства в спящем режиме, то есть без какого-либо нажатия на пульт. Считается в этом случае, что зритель просто уснул перед экраном или ушел куда-то, и устройство переводится в режим ожидания. Если нажать на пульте кнопку включения, то всё заработает как обычно. Очень часто эта функция встроенная, и её нельзя просто отключить, только перевести время таймера на максимум. Чтобы этого избежать, можно периодически использовать пульт от телевизора для регулировки уровня звука.

Один из каналов плохо, нестабильно показывает

Периодически качество принимаемых сигналов ухудшается.

В некоторых случаях на это могут повлиять неблагоприятные погодные условия, работающая рядом мощная техника или прочие помехи. Решить этот вопрос можно перемещением принимающей антенны или установкой на нее усилителя.

Картинка зависает или канал тормозит

Дело в неисправности какого-либо пункта в ретрансляторе. Проверьте плотность входа всех проводов и кабелей, а также нет ли на самом ретрансляторе внешних повреждений, не попадала ли в него влага.

Пропали каналы

Если внезапно пропали все каналы, нужно в первую очередь проверить все ли кабели на месте и перезагрузить систему. Если это не помогло, и вы уверены, что никто не мог сбить настройки каналов вручную (например, это может быть случайная шалость ребенка), то ресивер нужно отнести на гарантийную (если она еще действует) проверку или поменять.

Настроить цифровое телевидение через приставку не составит особого труда, и благодаря всем перечисленным выше возможным проблемам и их решениям, вы сможете сделать это самостоятельно и справиться с любой неожиданно возникшей сложностью.

4.5 / 5 ( 24 голоса )

Регистрация в Триколор ТВ

Чтобы получить доступ к Триколор ТВ, нужно вначале зарегистрировать приставку на официальном сайте компании. Для подключения Триколора понадобится уникальный идентификатор приёмника и паспортные данные клиента. Чтобы создать аккаунт нового абонента, потребуется на онлайн-портале найти пункт «Регистрация абонента».

После выбора данного пункта появится окно, в которое нужно вести ID. Это числовой код из 12 или 14 цифр, который является идентификатором ресивера. Этот номер можно найти на наклейке самого устройства или на смарт-карте, а также в меню настроек приёмного устройства.

После того как ID будет принят, потребуется заполнить другие поля, касающиеся ресивера: модель, серийный номер, индивидуальный номер смарт-карты.

После этого нужно будет заполнить и паспортные данные абонента. По завершении регистрации будет создан документ договора о предоставлении услуг. Договор нужно распечатать в 2 экземплярах и один выслать на адрес компании Триколор.

Теперь надо выполнить активацию услуг, в том числе и для просмотра цифрового ТВ. Для этого нужно активировать смарт-карту, которая поставлялась в комплекте. На сайте нужно найти «Активация карт». В окне снова вводится ID и индивидуальный номер, который находился под напылением на смарт-карте. Далее вводится Ф.И.О. и электронная почта абонента, на которую придёт код активации.

После запроса на активацию потребуется подключиться к любому телеканалу и оставить его включённым до появления изображения.
