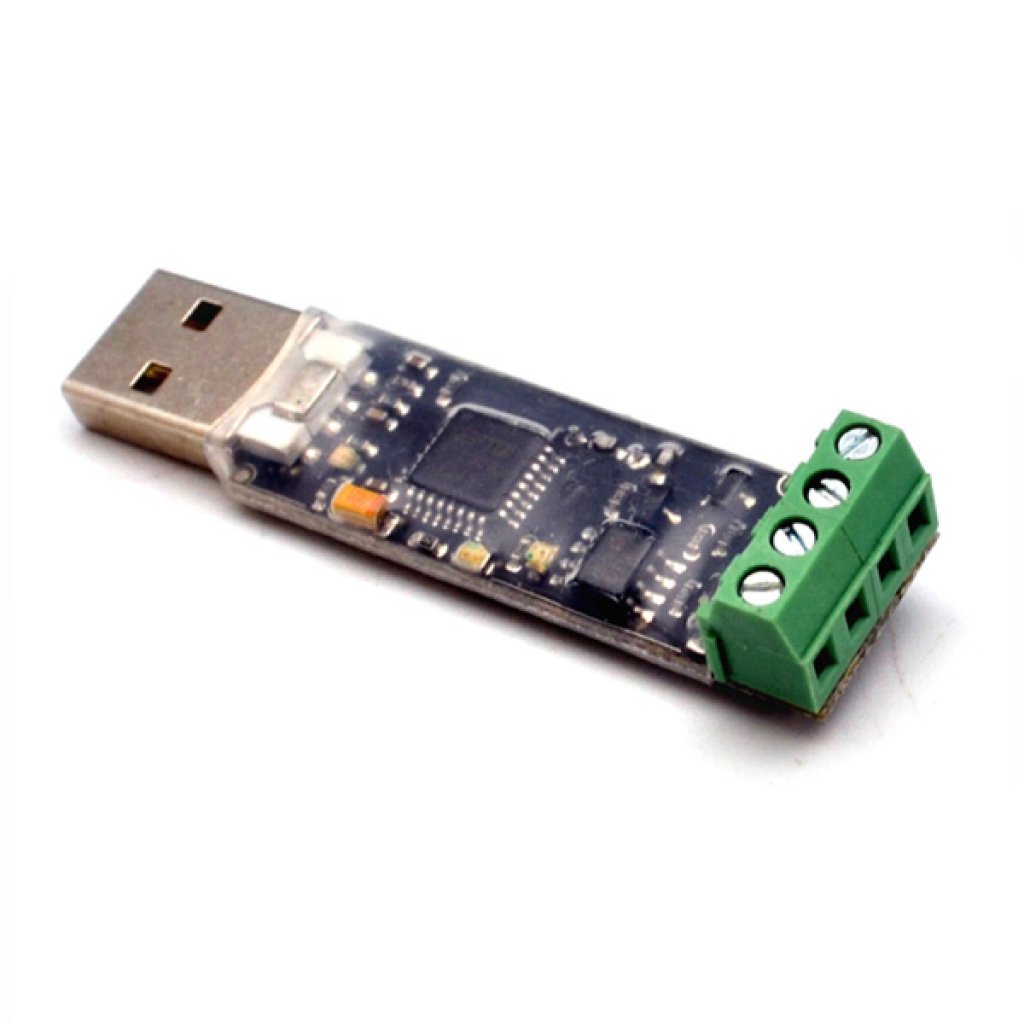

Делаем k-line адаптер из подручных материалов

Адаптер Combiset +

Данный адаптер предназначен для работы с программой корректировки одометров ВАЗ Combiset от Uncle Sam для согласования СОМ-порта компьютера с различного типа панелями, применяемыми на ВАЗ (VDO, Счетмаш, Автоприбор) или ЭБУ, для очистки еепром блоков управления без перепайки микросхемы. Расширенная версия адаптера (Combiset+) в отличии от базовой (Combiset+) продается только с программой 1.8 (1.6) или официальным покупателям старших версий (до 1.5 включительно).

В отличие от «классической» схемы от UncleSam на транзисторных ключах, приведенной в инструкции к программе CombiSet ранних версий, данный вариант выполнен на микросхеме DS1489, обеспечивающей более стабильные параметры сигналов. Так же адаптер содержит PIC-контроллер, с помощью которого производится корректировка приборных панелей АП (14 и 16 контактные панели АП ВАЗ безнулевые, АП «Волга», АП «Калина», АП «Приора», АП «УАЗ Патриот»).

Данный адаптер полноценно функционирует только под управлением программы CombiSet 1.8 (1.6) (Chiptuner Edition), при приобретении адаптера Вам необходимо обновить ПО у автора программы – UncleSam. При использовании данного адаптера с версиями CombiSet до 1.5 включительно, Вы сможете корректировать все панели, кроме новых вариантов панелей Автоприбор, поддержка которых есть в версии 1.6 и которые программируются по выходу «D» адаптера.

Схема адаптера приведена ниже. Внимание! Нет смысла самостоятельно собирать данную схему. Без специальной программы в пик-процессоре PIC12F629 контакт D (панели АП) работать не будет

Внимание! Выход «А» не имеет токоограничительного резистора (это необходимо для нормальной работы со старой панелью «Счетмаш») и его замыкание на массу или плюс питания при недопустимо.

Адаптер поставляется без шнура. Для изготовления шнура Вам потребуются провода, 9‑пиновый разъем «мама», белая колодка проводки ВАЗ с тремя контактами, контактная группа для подачи питания на панели с новым разъемом. Контакты A, B, C удобно выполнить штырьками, контакт D – от разъемного соединения типа «мама».

Питание на панель можно подавать как непосредственно с источника питания, так и через адаптер. В этом случае (см. схему) питание подается через развязывающий диод адаптера.

Внимание! Данное изделие, имеющее высокий риск неправильного подключения, способного вывести адаптер из строя, не имеет каких-либо гарантийных обязательств. По этой причине каждый адаптер проходит послесборочную и предпродажную проверку на реальных панелях, что гарантирует его 100% работоспособность.  Адаптер снят с производства

Заказы НЕ ПРИНИМАЮТСЯ.

 Адаптер снят с производства. Заказы НЕ ПРИНИМАЮТСЯ.

K-LINE адаптеры и шина

Статьи 11 комментариев 18 декабря 2019 Просмотров: 5918 Рейтинг:

Время прочтения

Сложность материала:

Для профи — 4 из 5

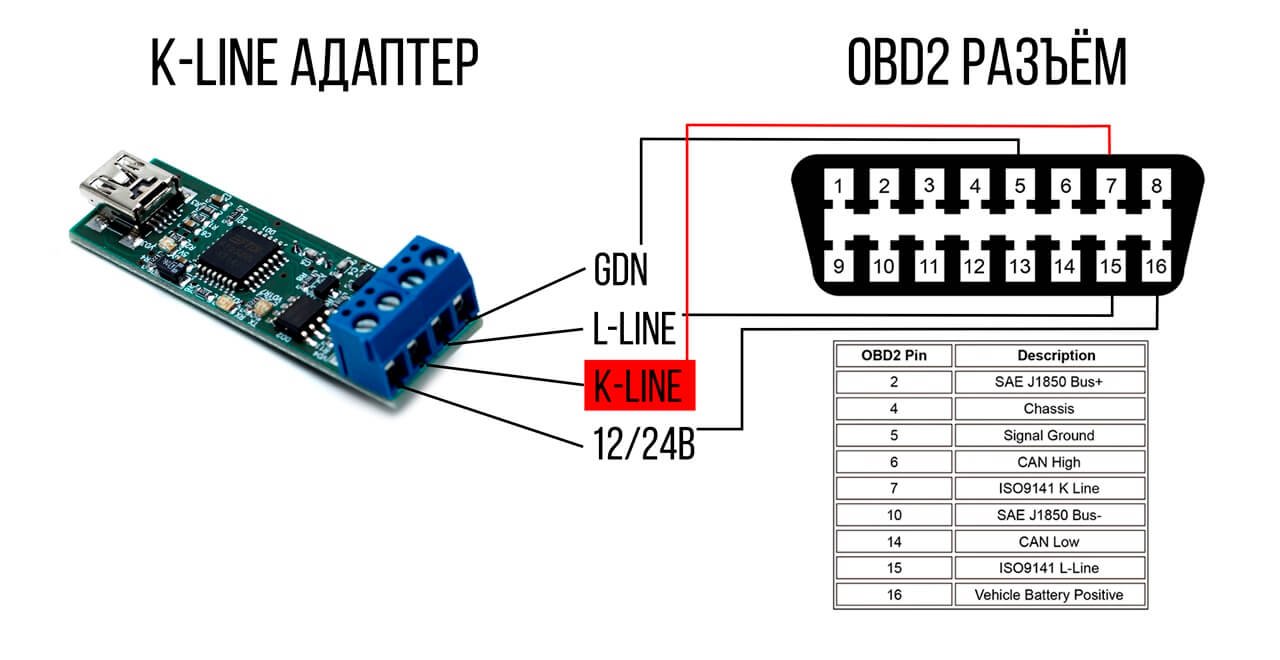

K-Line — одноканальная, но двунаправленная шина, которая применяется в оборудовании для автодиагностики, для связи с электронными блоками управления (ЭБУ). Используется в системах с инжекторным впрыском топлива двигателей внутреннего сгорания (ДВС). Работа K-Line обеспечена протоколами ISO 9141-2 и ISO 14230, которые входят в известный стандарт OBD II. До появления шины CAN, как раз K-линия соединяла электронные узлы автомобиля в единую цепь.

Стандарты ISO 9141 и ISO 14230 схожи по аппаратной реализации линий передачи данных (14230 является развитием 9141). Различаются они требованиями к электрическим параметрам линии, а также протоколами верхних уровней.

Скорость обмена данными небольшая – до 10 КБ за секунду. В протоколе ISO 9141-2 пакеты передаются по 7 пину (K-линия) сервисной колодки. L-Line используется только для соединения ЭБУ со сканером.

Используя простой K-Line адаптер, можно настроить множество узлов в автомобилях группы VAG. Для этого необходимо знать основные каналы адаптации.

?Адаптер ELM327

ELM 327 поддерживает все известные протоколы ODB2 и совместим со множеством диагностических программ. Интерфейс связи с персональным компьютером — usb.

Также существуют адаптеры ELM 327 c возможностью подключения через Bluetooth или Wifi, то есть, если у Вас, допустим, есть смартфон на операционной системе android, тогда установив приложение из Play market (очень большой выбор приложений), Вы сможете следить за режимами работы двигателя без ноутбука и кабелей.

Данные будут передаваться от адаптера к смартфону по Bluetooth или Wifi. Очень удобно!

Но у ЕЛМ 327 есть два очень больших недостатка.

Во-первых, он не работает с программой Chevrolet Explorer. Это популярная программа у владельцев автомобилей Chevrolet/Daewoo.

Во-вторых, он не “видит” подушки безопасности и АБС, поэтому Вы сможете проводить диагностику только системы управления двигателем. А это, согласитесь, не очень функционально. Поэтому я рекомендую второй вариант.

Ещё раз повторю – все адаптеры ELM не работают с программой Chevrolet Explorer!!!

Внимание! При помощи небольшого приложения для смартфонов с операционной системой Андроид можно читать и удалять ошибки. А также выполнять сброс адаптаций при помощи адаптера ELM327!. Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

Примечание! Адаптеры ELM327 бывают нескольких версий. Необходимо покупать только версию 1.5! В конце страницы будут ссылки именно на такие адаптеры.

Основное преимущество данных адаптеров – универсальность, миниатюрные размеры и беспроводная передача данных.

Сборка адаптера и испытание в действии

Устройство прибора основано на паре микросхем, max232 и mc33199.

Схема, показывающая как расположить элементы на плате правильно. Синий цвет – со стороны дорожек. Красный – с обратной стороны.

Для корпуса можно подобрать короб из подручных ненужных вещей – например, мы собрали адаптер k-line в футляре от панели магнитолы.Подключение к диагностическому разъему и компьютеру будет осуществляться при помощи RS232 кабелей.

К-лайн адаптер своими руками сделать оказалось не так и сложно. Сложности поджидали с другой стороны. В принципе, он заработал с первого раза, но оказалось, что блок управления двигателем Январь 4.1 с ROM-памятью. Для него необходим специальный программатор 27ХХХХ серий ПЗУ. Других вариантов нет. ПЗУ других производителей одноразовые или не подходят.Если в наличии имеется ноутбук, необходимо приобрести специальный переходник COM-USB. Теперь можно диагностировать и настраивать двигатель в динамике.

Еще один важный нюанс – питание брать только от бортовой сети.

Переходник для ноутбука

Шнур для диагностики

Шнур питания от бортовой сети

Подключение к ноутбуку

Адаптер k-line, сделанный своими руками, в работе

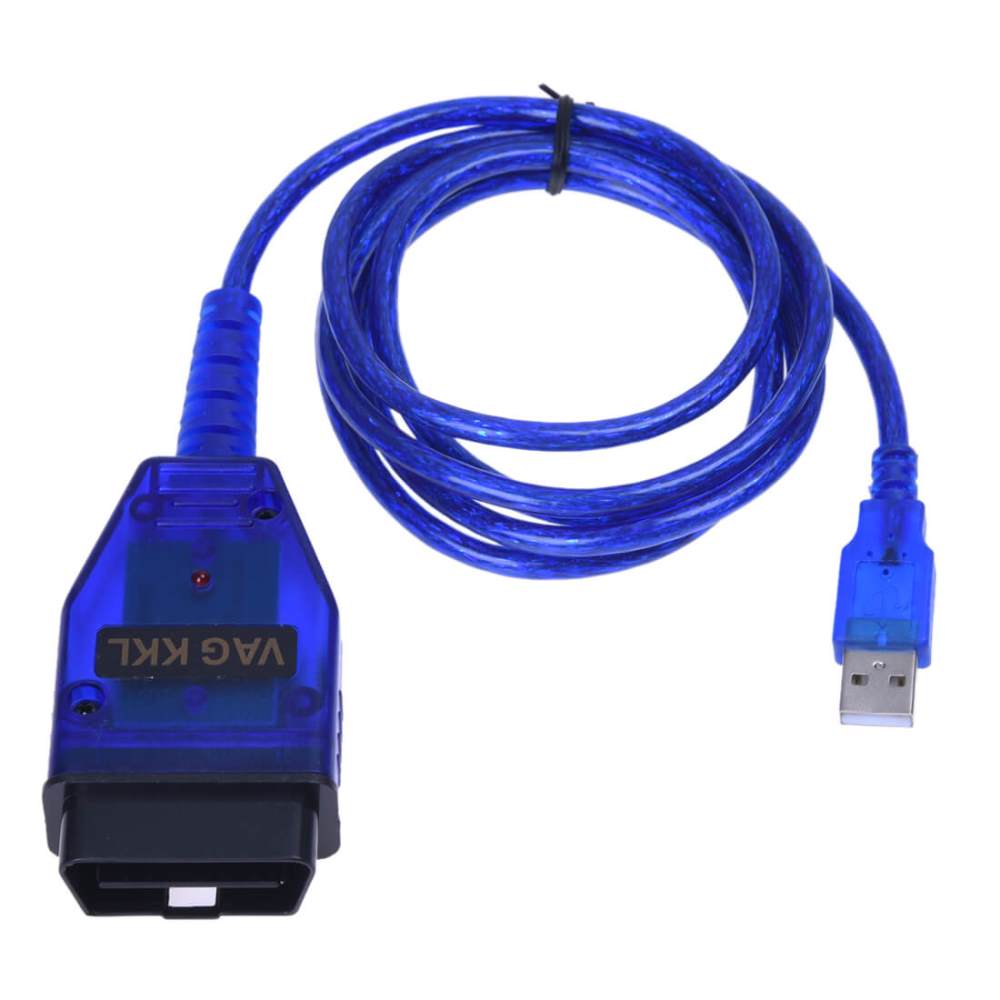

?K–Line адаптер KKL VAG COM 409.1

Эти адаптеры предназначены для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K-линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230.

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

Предпочтительнее купить адаптер на чипе FTDI!

Данный адаптер прекрасно работает с программой Chevrolet Explorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409.1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение – это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

Инструкция по изготовлению

Почти на всех блоках управления популярного газобаллонного оборудования схожая схема подключения диагностического кабеля. Различаются они лишь по расположению проводов.

Как правило, распиновка разъёма ЭБУ выглядит так:

чёрный – минус «-» GND; зелёный – приём сигнала RXD; белый – передача сигнала TXD; красный – плюс «+5 V»;

Чтобы удостовериться необходимо при помощи мультиметра или контрольной лампы найти минусовую/плюсовую клеммы и запомнить их расположение.

Затем припаиваем три жилы провода к нашей плате. Удобнее если цвета кабеля совпадают с разъёмом газового контроллера. Перематываем место пайки изолентой. Одеваем термоусадку и прогреваем ее строительным феном или зажигалкой.

Вместо изоленты лучше использовать специальный диэлектрический клей для микросхем.

К противоположному концу шнура зажимаем и пропаиваем три клеммы («папы»), которые шли в комплекте с колодкой. Заранее одеваем термоусадку. Далее необходимо собрать разъем согласно схеме распиновки, при условии, если есть уверенность в расположении сигнальных проводов на фишке ЭБУ. Аналогичным образом заизолировать пайку.

В том случае если неизвестны сигналы TX и RX, разъем можно пока не собирать.

K-Small 1

Эта схема заметно проще, чем и привлекает внимание, но она обладает некоторым недостатком — в половине случаев не работает, во второй половине работает хреново. Линия здесь питается так же как и в предыдущей схеме через резистор 510ом

Выходной сигнал с уровнями RS-232 подается с входа TxD через токоограничивающий резистор 10к на базу транзистора. Транзистор работает в ключевом режиме. При высоком уровне (+10В) через базу протекает ток около 1ма, и при коэффициенте усиления транзистора более 30 весь ток K-Line будет замкнут на землю. При низком уровне (-10В) транзистор уйдет в глубокое закрывание, и через коллекторный переход будет подсаживать K-Line на 1ма, что в общем то не страшно. В таком режиме несколько задерживается положительный фронт, но при имеющейся скорости обмена (10кГц) это безразлично. До идеала эту часть схемы можно довести включив последовательно с резистором 10к (левый по схеме) диод КД522 и подключить резистор 10к от базы транзистора на землю

Линия здесь питается так же как и в предыдущей схеме через резистор 510ом. Выходной сигнал с уровнями RS-232 подается с входа TxD через токоограничивающий резистор 10к на базу транзистора. Транзистор работает в ключевом режиме. При высоком уровне (+10В) через базу протекает ток около 1ма, и при коэффициенте усиления транзистора более 30 весь ток K-Line будет замкнут на землю. При низком уровне (-10В) транзистор уйдет в глубокое закрывание, и через коллекторный переход будет подсаживать K-Line на 1ма, что в общем то не страшно. В таком режиме несколько задерживается положительный фронт, но при имеющейся скорости обмена (10кГц) это безразлично. До идеала эту часть схемы можно довести включив последовательно с резистором 10к (левый по схеме) диод КД522 и подключить резистор 10к от базы транзистора на землю.

Приемник питается от сигнала RTC, который должен находиться в высоком уровне. Резистор 750ом и стабилитрон образуют стабилизатор +4.9В. Зачем он нужен — совершенно не понятно. Можно его выкинуть и подключить резистор 1к на контакт RTS разъема и все будет не хуже чем было.

Водное напряжение с K-Line подается через токоограничивающий резистор 10к на базу ключевого транзистора (нижнего по схеме) При напряжении на линии +12В транзистор открыт и на входе RxD присутствует напряжение близкое к нулю (~0.2В). Когда на K-Line напряжение меншее 0.5В транзистор закрывается и на входе RxD присутствует +4.9В. Однако весьма часто низкий уровень на K-Line больше 0.5В. Зависит это от конкретного контроллера двигателя и тока питания R-Line и в среднем находится в диапазоне 1-2В. Этого напряжения вполне достаточно что бы транзистор был всегда открыт. Вылечить это можно включением последовательно с резисторов 10к (правым по схеме) стабилитрона на 2-3.5В. Можно так же поставить четыре диода КД522 или пару светодиодов. Для полного консенсуса можно и здесь подключить резистор 100к от базы транзистора на землю.

Спорным остается только возможность подавать вместо низкого уровня RS-232 (по стандарту не более -3В) напряжения 0-0.2В. Практика показывает, что в большинстве случаев это проходит, но это не честно.

Схема адаптера — вариант 1

   Сначала собрал адаптер по схеме приведенной выше схеме на компараторе и транзисторах, мою машину-то она читала без проблем, но машину брата уже никак, еще несколько машин — то читал, то всякую ерунду показывал, потом еще покопав в просторах интернета пришел к выводу, что нужно использовать специализированную микросхему для стандарта ISO9141, так как уровни лог.1 и 0 в разных блоках разные, и схема на компараторе нормально не хочет работать, конечно ее можно заставить нормально работать подбором резисторов делителя компаратора, но это очень долго и невыгодно, проще использовать микросхемы которые хорошо справляются с этой задачей. Я использую L9637 — дешево и сердито, можно также использовать mc33199, mc33290 и другие. Но L9637 можно выдрать из ненужного иммобилизатора от ВАЗ, АПС–4. Так и начал заниматься автомобильной диагностикой, на данное время собрал не один адаптер. Советую собрать адаптер по схеме тот же унискан и с переключением L линии с второго ком-порта на первый, так же изменением напряжения подтяжки для разных блоков.

Как подключить

Проверить подключение модуля (платы) к компьютеру можно до изготовления шнура. Для этого необходимо скачать и установить драйвер для вашей операционной системы с официального сайта производителя ЭБУ или с ресурсов занимающихся распространением ГБО оборудования. Там же скачивается программа для настройки ГБО.

Соединив плату адаптера к USB порту ноутбука/планшета, надо пройти по адресу «Диспетчер устройств» — «Порты» и проверить подключение.

Если появился значок восклицательного знака и ошибка «Код 10» причин может быть несколько:

• требуется перезагрузка системы Windows;
• чип платы поддельный.

В последнем варианте нужно найти в интернете драйвер (методом подбора) без проверки на подлинность чипа и установить его.

После установки и запуска программы для регулировки блока управления, следует подключить кабель с ноутбуком к ЭБУ газового оборудования. Если программа показала «не подключен контроллер», значит необходимо поменять коннекторы TXD и RXD местами.

Как самому легко и просто сделать универсальный кабель

Изучаем схему, найденную на www.chiptuner.ru и понимаем, что кабель очень простой.

1. Немного разноцветных проводов длиной 60 см.
2. Коннекторы от 55 -пинового разъема 11 – 13 шт.
3. Коннекторы от 81 -пинового разъема 7 – 9 шт.
4. Термоусадочная трубка разных диаметров ( 2 , 5 mm; 4 mm; 8 mm).
5. 2 переключателя ножевых.
6. Светодиод обычный.
7. Резисторы 1 кОм и 120 Ом.
8. Колодка DB- 25 «Папа» в корпусе.
9. Уплотнительная резинка для корпуса DB- 25
10. Провод питающий 2 x 0 . 35 2 метра.
11. Разъем прикуривателя.
12. Колодка OBD‑ 2 .
13. Кабельные стяжки.

1. Паяльник.
2. Кусачки.
3. Кримпер.
4. Термофен или зажигалка.

Итак, начинаем изготовление универсального кабеля Combiloader.

Приступаем к реализации.

Контакты, малый от колодки 81 -pin, большие от колодки 55 -pin:

Для начала нам нужно подготовить разноцветные провода одинаковой длины. Цвет проводов – из раздела «Справка» программатора Combiloader: черный, красный, серый, синий, желтый, оранжевый, зеленый. Длина провода 60 см. От каждого провода нужно отрезать 10 см, главный кабель не должен превышать 60 см., согласно справке, поэтому первый, большой, контакт опрессовывается на расстоянии 50 см, длина проводника до малого – 10 см.

После опрессовки контакты закрываются термоусадкой. В результате должно получиться примерно так:

Аналогично делаем все семь проводов:

Далее работаем с OBD коннектором, купленным на Aliexpress:

Изоляцию с колодки нужно снять и прозвонить все провода. Нам понадобятся провода 4 и 5 – это масса (на фото – синий и зеленый), их нужно обрезать для соединения с основным жгутом, провод питания ( 16 контакт, этот провод пойдет в сторону DB- 25 ). Провода от 7 и 15 (на фото – коричневый и коричнево/черный) контактов можно сразу свить в витую пару, это у нас будет GPT. Их можно не запоминать, какой где, провода GPT могут меняться местами при программировании.

CAN шина, для полной совместимости с режимом BSM должна быть «запаралелена», нам нужно объединить 2 + 6 и 10 + 14 , второй провод обрезать, оставив немного для подпайки терминатора CAN-шины. На фото CAN – желтый и бело/черный.

Подготавливаем отключаемый терминатор. Резистор на 120 Ом просто монтируется на контакт, подключается к шине CAN средний контакт и контакт с резистора. Это позволит подключать – отключать резистор от шины CAN:

И припаиваем его к оставленным проводникам. Шину CAN теперь тоже можно скрутить в витую пару, а переключатель вместе с резистором «прячется» в термоусадку:

Прикладываем колодку к нашему разноцветному кабелю с таким расчетом, что бы CAN и GPT были примерно на одинаковом расстоянии с большими коннектором основного кабеля и прихватываем кабельной стяжкой. После этого нам нужно присоединить контакты 4 и 5 к массе.

Собираем с помощью стяжек жгут. Неиспользуемые проводники колодки можно обрезать. Но я рекомендую просто немного их укоротить и спрятать в проводке. Мало ли что, вдруг понадобится впоследствии какой – либо контакт OBD. На скрученные витые пары GPT и CAN нужно опрессовать малые контакты. У нас должно получиться примерно так:

Приступаем к распайке стороны с DB- 25 . Можно сделать специальную платку для припаивания к разъему DB- 25 . Но можно обойтись без нее. Основная функция платы – фиксация переключателя и светодиода.

Вот так незамысловато это выглядит после сборки

Сами же провода подпаиваются непосредственно к контактам, согласно справке.

Немного «дорабатываем» корпус:

И припаиваем на питающий провод стандартный коннектор в прикуриватель. Кстати, не понимаю, зачем это нужно, но так повелось и стало негласным стандартом. Так что этот пункт можно смело пропустить, если вы делаете кабель для себя.

Любуемся на готовый вариант.

Ну и напоследок, делаем дополнительные провода массы и питания. Они нужны для того, что если на каком – нибудь хитром блоке не хватит стандартных коннекторов, можно отрезать большой или малый контакт и присоединить к основному проводу.

Здесь чего-то не хватает…

Ну разумеется лампочек! Разноцветных! Мигающих! А еще сирен, звоночков и
часов с кукушкой. Ну, две лампочки (точнее, два светодиодика) сами туда
просятся — индицировать, что до стабилизатора добрались +12V и то, что со
стабилизатора вылезли +5V. Скажем, красный и зеленый. Или зеленый и еще
зеленый.

Потому, что красный может понадобиться для
отдельной надобности. Вы можете подключить его через резистор сопротивлением 470
ом между точкой соединения 9 и 10 выводов микросхемы DD1 и массой. И тогда он
будет индицировать состояние L-line. Гореть, когда на ней высокий уровень, и
гаснуть, когда адаптер будет «просаживать» L-Line, выполняя запрос данных от ECU. Адаптер сразу приобретет динамичность и хай-технологичность, и вообще…

А еще можно добавить желтый. Или синий. Особенно, если Вы не будете сидеть на своем адаптере как собака на сене, и станете помогать своим
друзьям, и/или Ваша машина будет совсем как моя — один блок с быстрыми кодами а
другой с медленными, то есть смысл сделать пробник для блинк-кодов. Вмонтируйте его в тот же корпус и добавьте еще один
провод — вход для диагностики. Вот тут-то самое время вспомнить, что у моего
адаптера корпус прозрачный. Не надо возиться с подгонкой и сверлением дырочек,
а то и с соединительными проводами. Впаял диод с дополнительным резистором — и
все. Хоть два диода. Хоть три. Хоть линейку.

Можно поставить переключатель, который будет увеличивать сопротивление резистора R1 до 10кОм. Тогда Вы сможете
тестировать своим адаптером машины с ALDL интерфейсом (это FORD, OPEL и еще много чего).
Но что будет, если Вы подключите адаптер в ALDL, забыв передернуть
этот переключатель в нужную сторону — я не знаю…

Беспокоиться о защите шины K-Line от случайного замыкания на «массу» я не вижу большого смысла.
По крайней мере, Motorola обещает на этом выходе защиту от короткого замыкания.
Наверное, пределом крутости будет оптронная развязка всего, что торчит из
адаптера, включая выходы на RS232. Но это уж давайте сами.

А если хотите приведенную здесь схему индикаторов в виде отдельного файла — нажмите сюда.

Рекомендации лучших собаководов!

Некоторые блоки ECU не хотят общаться с адаптером,
пока их выходы K-Line и L-Line не объединят перемычкой. К перемычке надо
подключать, естественно, K-Line выход адаптера, а L-Line адаптера в этом случае — никуда не
подключать. А некоторые блоки ECU (как уже было сказано) прекрасно обходятся без
подключения выхода L-Line и довольствуются одной K-Line (мой Digifant как раз
из таких).

Если диагностика — Ваш хлеб, то, наверное, есть смысл поставить
тумблер, отключающий выход L-Line адаптера от адаптериных потрошков и еще один
— перемыкающий выходы K-Line и L-Line адаптера. А можно все эти функции дать
одному тумблеру.

Но эти рекомендации касаются в первую очередь либо адаптеров без канала L-Line, либо софта, который пихает то, что предназначено для L-Line на отличный от 7-го пин COM-порта (говорят, бывают и такие).

Диагностический адаптер k line

Этот прибор служит связующим звеном между программными обеспечениями бортового компьютера и персональными электронными устройствами (ноутбук, ПК, планшет), на монитор которых выводится информация с ЭБУ. Его использование снижает вероятность серьезных поломок и сбоев, благодаря своевременной диагностике, только зародившихся, нарушений.

С помощью k line адаптера можно производить мониторинг важных параметров во время движения. Таких, как километраж, время в пути, состояние различных датчиков, скорость, объем выработанного топлива и т. д.

1. Прописка драйвера на ПК. После приобретения адаптера, нужна установка на ваш комп его драйвера. Он закачан на диск, который идет в комплекте с адаптером. Его можно найти в инете. До установки драйвера, адаптер к компьютеру не присоединяйте. Поставьте диск в дисковод, на экране выйдет его содержимое. Зайти в папку драйвера и запустить “Setup”. Нажав кнопку «Далее», пройти все этапы установщика, попутно соглашаясь на его запросы, и принимая его предложения. Дождаться сообщения об окончании процесса, нажать кнопку «Готово».
2. Как работает k- line. Говоря электронными терминами, работу k-линии можно охарактеризовать, как передача пакетов импульсов, формированных в электронных блоках. Замыкая сеть на массу, изменяется исходное значение напряжения (12В), импульс которого поступает на k line. При выключенном двигателе и зажигании, напряжение на линии отсутствует (=0).

Когда подключенный сканер посылает импульсы на k line, где зашифрован конкретный адресат, замыкая цепь (меняя напряжение), k-line посылает сообщение всем блокам. Получают все, а отвечает только адресат, формируя и высылая импульсы напряжения на k-линию. Оттуда сканер считывает эти сигналы, в которых зашифрована информация в виде кодов.

1. Когда нет ответа на запрос адаптера. Если на запрос адаптера ответа от блока не последует, в первую очередь нужно проверить наличие тока в разъеме ЭБУ, куда подключается k-line адаптер.

В стандартном разъеме OBD2 16 пинов, каждый из них несет ответственность за ту или иную связь. К-line предоставлен контакт №7. Туда поступает бортовое напряжение, источник силы канала. Отсутствие напряжения на контактах можно объяснить несколькими причинами:

— обрыв провода

— провод k линии замкнут на массе

— k-line зависает, от действий какого-нибудь блока

Поиск причины и неисправного блока, хлопотное дело. Нужно по очереди отключать от k линии блоки, тестируя провод, пока не наткнетесь на неисправный блок. Чтобы не откладывать диагностику, когда обнаружилась вышеизложенная неисправность, есть способы подключения к ЭБУ напрямую. Все остальные звенья цепи не тестируются.

1. Функционал адаптера k-line. Конечно же, в зависимости от программного обеспечения, функции адаптера для разных моделей автомобиля сильно различаются. Да и зависят, во многом, от ПО ЭБУ авто. Однако базовым пакетом функций обладают все тестеры этого уровня. К ним относятся:

— считывание кодов ошибки и вывод этой информации на монитор персонального устройства. Отчет представляется в виде списка, с подробным описанием ошибки и в графическом формате. Возле каждого кода есть вставка, с инструкциями по устранению неисправности.

— Сброс ошибок. После ремонта или замены неисправного элемента, производится удаление с памяти бортового компьютера сохраненных кодов ошибок.

— мониторинг текущих показателей работы систем автомобиля. Можно считать не только показания с блоков, но и непосредственно с датчиков. Такая функция помогает анализировать состояние всех компонентов конструкции автомобиля и выявить нарушения, которые не распознал ЭБУ.

— внесение корректив в настройки ЭБУ, что помогает полнее раскрыть, заложенный производителем, потенциал автомобиля. Или, наоборот, отключить лишние функции, которые загружают сеть.

— внешнее управление заключается в возможности задавать необходимые параметры, в обход ЭБУ, работу которого временно блокируется.

— адаптация, кодирование, перепрограммирование. Эти функции, с различными ограничениями, относятся к спец. возможностям адаптера. Их использование требует навыков и глубоких знаний.

https://youtube.com/watch?v=LMY0wO7dj6Y

1. Несколько полезных советов.

• Программное обеспечение нужно своевременно обновлять.
• Весь пакет сохраненных данных продублируйте на другой носитель. Дело в том, что при сбоях, важные аспекты можно восстановить, но не память.
• Придерживайтесь технической документации производителя. Не переоцените ваши силы – не залезайте в малознакомые области, чтобы не повредить электронное оборудование автомобиля.

Professional Interface

Garry Harris, who writes software for GM ALDL systems, kindly suggested this interface. Garry is also working with Ian Levy to decode the Lotus Elan M100 data-stream.

Схемы подключения компьютеров к k-line.

Материал размещен с любезного разрешения автора подборки Швецова Сергея. Странички автора http://www.chat.ru/~pp_serg/ и http://www.home.axon.ru/~pp_serg/

Краткий экскурс по сайтам показал наличие многообразных схем для согласования порта RS-232, с последовательной шиной K-Line. Дабы упорядочить имеющийся хаос и была создана эта страница. Авторы конкретных схем не указаны, т.к. некоторые комментрии нелицеприятны, но при надобности можно указать.

Если у Вас имеются какие либо пожелания или что ни будь новенькое, то завсегда пожалуйста.

Подборка схем адаптеров для работы диагностических программ, собранная на разных web-сайтах.

Адаптеры для работы с интерфейсом ALDL

The ALDL connector at the back of the car has the following pin-outs:

This connector is convenient because we have all of the signals and connections to make a stand-alone interface unit. The data is in TTL (i.e. 5V), bi-directional (half-duplex) format and runs at 8192bps.

When you build the interface, it’s a good idea to use the same colour wires as the Lotus ALDL connector. This will greatly reduce the chances of a wiring mix-up.

Two-Transistor Interface

As if things couldn’t get more simple! According to its creator, Sanj, this works fine and fits easily within the RS232 D-type shell.

I’m hearing that you may have to add two diodes in series with the 10K resistor in the base of upper transistor in certain applications for reliable operation.

Похожие записи:

Расчет освещенности помещения со светодиодными светильниками Обозначения постоянного и переменного тока: ac и dc ток 11 лучших кварцевых ламп для дома Как защитить компьютер или ноутбук от плохой сети 220в. и надо ли защищать? Поезда на магнитной подушке Особенности применения тензометрических датчиков
