Лучшие инфракрасные теплые полы на 2021 год

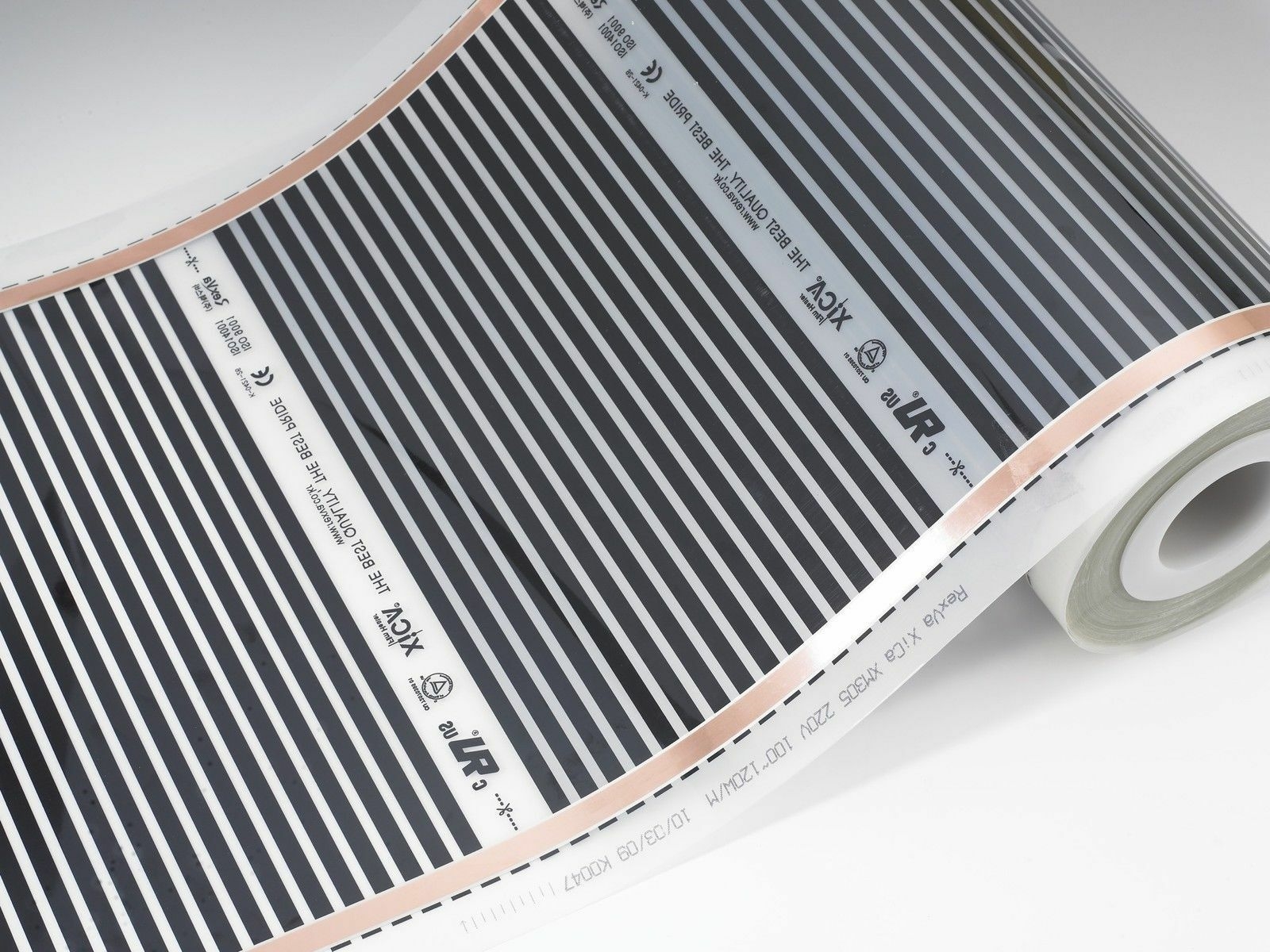

Инфракрасные пленочные полы от бренда Rexva

ИК пленки Rexva занимают вторую позицию в рейтинге теплых полов. Эта компания производит сверхтонкие пленочные коммуникации, которые можно устанавливать на различные типы поверхности (вертикальную, горизонтальную и даже на потолок). Модельный ряд теплых полов Rexva представлен не только системами со стандартным диапазоном мощности.

Для обогрева жилых и производственных помещений эта компания предлагает инфракрасные пленки, мощность которых достигает 400 Вт/м². Как правило, такие модели применяются для организации обогрева в саунах. Они отличаются высоким показателем водонепроницаемости, так как имеют специальное двустороннее покрытие, располагающееся сверху основного ламинирования.

Продукция от бренда Rexva отличается высокой прочностью и резистентностью к воздействию высокого давления. Их эксплуатационная сфера довольно широка – от малогабаритных комнат, до спортивных залов. Цена инфракрасного пола Rexva полностью соответствует хорошему качеству и надежности.

На рынке появились новые пленочные полы фирмы RexVa с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке

Виды

Все пленочные ИК-полы устроены практически одинаково. По принципу работы они тоже идентичны. Но для разных помещений и условий эксплуатации подбираются разные варианты изделий. В зависимости от максимальной температуры нагрева они бывают:

• Высокотемпературные.Укладываются под плитку. Максимальная температура нагрева – 50°С. Их нельзя применять для напольных покрытий, уязвимых действию высоких температур, например, для линолеума или ламината.
• Низкотемпературные.Данные модели хорошо подходят под линолеум и ламинат. Они способны прогреваться не более чем до 27°С.
• Универсальные.Совместимы с любым видом напольного покрытия.

Мощность – еще один параметр, который важен при выборе устройства. По мощности ИК пленочный пол может быть нескольких видов:

• Слабой мощности – 130-160 Вт/м2. Применяется для обогрева помещений с небольшой площадью. Хорошо сочетается с легкими напольными покрытиями.
• Средней мощности – 170-220 Вт/м2.Подходят для таких напольных покрытий, как керамогранит и кафеля. Монтируется в более просторных помещениях.
• Высокой мощности – более 220 Вт/м2.Используется для обогрева пола в банях и саунах, а также в производственных помещениях, мастерских.

Монтаж теплого пола под ламинат

Допускается укладка инфракрасного пола практически с любыми финишными покрытиями. Но именно ламинат открывает максимальный простор для дизайна интерьера, является наиболее популярным материалом. Кроме того, как показывает практика, с ламинатом успешно монтируют оба типа инфракрасных теплых полов – стержневые и пленочные.

Рассмотрим подробнее все ключевые моменты.

Монтаж материала на стяжку

Некоторые предпочитают укладывать ламинат на подложку, чтобы добиться необходимого уровня теплоизоляции и защиты от шума. Но это понижает эффективность инфракрасного пола, затрудняет прогрев внешнего слоя.

Без подложки шумоизоляция резко снижается, что тоже признается негативным фактором. Лучшее решение – монтаж материала на тонкую стяжку. Достаточно подложки в 3 мм, толщина которой после укладки ламината уменьшиться под его давлением до 2,5 мм.

Какой вариант укладки ламината вы бы выбрали?
Укладку ламината на подложку без стяжки
100%

Укладку ламината на подложку 3 мм со стяжкой
0%

Проголосовало: 2

Нагревательные маты, пленка

Такой монтаж на пленку, маты позволяет сократить время работы, обойтись без специальной стяжки. Эффективность обогрева системой значительно возрастет. При этом обязательно потребуется дополнительно уложить защитную полиэтиленовую пленку с толщиной в 80 мкм. Она необходима для предотвращения попадания влаги на нагревательные элементы.

Важно! В тех зонах, где планируется ставить мебель, нагревательную систему не монтируют.

Заметное преимущество такого монтажа – отсутствие потребности в капитальных работах. Можно использовать подложку, существующую стяжку. Когда ламинат уже имеется, его просто разбирают, укладывают инфракрасный слой, а затем вновь застилают все финишными панелями.

Полезные советы для лучшего монтажа теплого пола с ламинатом

У ламината есть некоторые минусы. Главный негативный фактор – присутствие минимальных зазоров между панелями. Кроме того, такой материал боится воздействия влаги. Существует несколько важных моментов при совмещении ламината и инфракрасного пола.

• Для монтажа ламината обустраивают максимально ровное основание.
• Желательно использовать только панели с надежным замковым соединением. Необходимо обеспечить ровность и стабильность всего покрытия.
• Хорошее решение – сделать предварительно тонкую прочную стяжку.

Правила укладки инфракрасной пленки

Запомните еще несколько простых советов для качественного монтажа пленочного пола.

• Длина одной полосы может составлять максимум восемь метров.
• Соблюдайте шаг по линии отреза: он составляет 25 сантиметров. Производители не рекомендуют делать разрезы материала в других местах.
• Выдерживается расстояние между теплыми полами и стенами. Оно составляет минимум 10 сантиметров. Рекомендуемый максимальный шаг – 40 см.
• Расстояние между соседними полосами материала – минимум 1 см.

Это важно! В процессе монтажа запрещается подключать к питанию материал в рулонах, нельзя ходить по разложенной пленке без изоляции и финишного покрытия. Нагревательный кабель категорически запрещается разрезать и перегибать.. Когда привлекает теплый пол инфракрасного типа, важно понять, насколько он безопасен и эффективен, долго ли он прослужит, оправданы ли вложения в такой ремонт

Большое значение имеют и особенности монтажа, специфика каждого вида покрытия, тонкости эксплуатации. Теперь, ответив на все ключевые вопросы относительно теплого инфракрасного пола, можно с уверенностью утверждать: с таким покрытием в помещении будет комфортно, безопасно. Нагревательная система экологически чистая, функциональная, ее удобно демонтировать и укладывать заново. С теплым полом в помещении легко создать приятную атмосферу

Когда привлекает теплый пол инфракрасного типа, важно понять, насколько он безопасен и эффективен, долго ли он прослужит, оправданы ли вложения в такой ремонт. Большое значение имеют и особенности монтажа, специфика каждого вида покрытия, тонкости эксплуатации

Теперь, ответив на все ключевые вопросы относительно теплого инфракрасного пола, можно с уверенностью утверждать: с таким покрытием в помещении будет комфортно, безопасно. Нагревательная система экологически чистая, функциональная, ее удобно демонтировать и укладывать заново. С теплым полом в помещении легко создать приятную атмосферу.

Watch this video on YouTube

Подготовка основания

Закончив с раскроем, начинаем готовить основание под укладку плёночного тёплого пола. От того, насколько правильно и тщательно выполнена эта работа зависят эффективность и срок службы системы обогрева. Необходимо:

• Выровнять поверхность, заделав выбоины и удалив бугры. На площади в 1 кв. метр перепады по высоте не должны превышать 3 мм. Это значит, что бетон придётся отшлифовать, а дерево – отциклевать.
• Уложить и закрепить гидроизоляцию. Полиэтилен для этих целей не подходит. Нужны материалы с повышенной термостойкостью.

• Обустроить теплоизоляцию. Алюминиевая фольга запрещена! Рекомендуется использовать панели на основе лавсана или пенопропилена, листы из прессованной пробковой крошки, плиты из магнезита или ДВП.

Только когда эти этапы работ выполнены, можно с чистой совестью приступать к главному.

Эффективно ли ИК излучение под напольным покрытием?

На сайтах производителей можно найти только положительную информацию о том, как успешно ик-лучи проходят через финишное напольное покрытие, теряя всего до 10% полезного излучения. Но специалисты в области физики на многих форумах опровергают эту информацию, доказывая экспериментами, что ламинат или та же плитка поглощают практически 100% полезных лучей, а значит, никакой разницы в обогреве водным или электрическим способом нет.

Как и при любом способе полового отопления, нагревательные элементы воздействуют сначала на финишное покрытие, нагревая его, а уже от него тепло расходится по помещению. Т.е. нет прямого воздействия ик-лучей на человека и мебель, а есть обычный способ теплопередачи.

Если бы инфракрасный пол не закрывали, а ходили прямо по пленке или кабелю, тогда можно было бы говорить о прямом воздействии ик-излучения. Что, собственно, и происходит, когда включают пленочные обогреватели, висящие на стене. Но в случае с полами это свойство теряется. Поэтому при выборе варианта теплого пола стоит учитывать не данный аргумент, а иные, более очевидные плюсы систем.

Инфракрасные лучи, проходящие через напольное покрытие, поглощаются им почти полностью, а далее процесс обогрева идет обычным способом конвекции

Теплолюкс

Большинство инфракрасных отопительных систем имеют высокую стоимость, именно эта причина зачастую отпугивает потенциальных покупателей. Российский производитель решил эту проблему, сделав бюджетный вариант электрических полов без потери качественных характеристик. Прогрев помещения с их помощью возможен сразу же, после окончания установки, которая займет несколько часов.

Компания не стоит на месте, и с каждым годом старается усовершенствовать свои технологии изготовления и системы обогрева. Изначально, потребители были недовольны быстрым выходом из строя терморегулятора. На данный момент данная проблема решена, и количество положительных отзывов о производителе стремительно растёт.

Tropix МНН 720Вт/4.5кв.м Теплолюкс 2206230

Тепловые маты (двухжильного типа) Теплолюкс TROPIX универсальны для всех типов напольных покрытий, среди которых – паркет, ламинат, керамогранит, линолеум, и другие.

Тонкий мат укладывается с помощью специального плиточного клея.

Преимущества:

Предыдущая

ИнфракрасныеТехнология будущего для квартиры, дома или предприятия — инфракрасное отопление

Что лучше теплый пол или конвектор?

Конвектор – это обогреватель, который греет воздух. Прогоняя его через себя, обеспечивает теплый воздух во всей комнате. Хорошо то, что сам корпус конвектора при этом практические не греется (в отличие от масляных радиаторов). При этом производительность его зависит от мощности, размеров, а также от того, если ли в нем вентилятор (чаще вентилятора нет, а воздух циркулирует естественным путем, т.е. просто проходя через устройство снизу-вверх).

Некоторые считают, что конвектор лучше, чем теплый пол. Дескать, пол не нагревает воздух и потому от него толку мало, только ногам тепло. На самом деле, от инфракрасного теплого пола в конце концов греется вся комната. Пол тоже сам по себе становится теплым в первую очередь, но ходить по нему вовсе не то же самое, что по раскаленному песку на пляже. Скорее приятно, чем жарко.

По деньгам конвектор, конечно, получается дешевле и гораздо проще. Однако, он действует более локально, хотя,  в итоге, комната все же нагреется и конвектором (но очаг тепла все равно будет чувствоваться). По нашим собственным ощущениям – теплый пол (если им покрыта большая часть комнаты) все же дает более равномерный обгрев помещения.

В целом можно сказать, что многое будет зависеть от собственных предпочтений. А также от ваших финансовых возможностей и от того, насколько захотеся заниматься монтажом пола. Сделайте в одном комнате ИК-пол, в другую поставьте конвектор, будет с чем сравнивать.

Достоинства и недостатки «пленочного» отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки

Пленочное покрытие выделяет тепловую энергию в инфракрасном диапазоне. Длинные волны излучения нагревают окружающие предметы, которые в свою очередь накапливают и передают тепло воздуху.

Галерея изображений
Фото из
Пленочные инфракрасные нагревательные системы передают энергию напольному покрытию, которое перенаправляет его в помещение

Укладка инфракрасной греющей пленки производится значительно проще, удобней, быстрее, чем выполняется монтаж всех известных ныне типов теплых полов

Пленочные полы не нуждаются в заливке стяжки, чем существенно облегчают процесс устройства. После настила гидроизоляции поверх них можно сразу класть ламинат

Инфракрасные пленочные полы абсолютно безопасны. Применяются в обустройстве не только жилых помещений, но и детских садов, больниц

При использовании ИК систем для обогрева не создаются конвективные воздушные потоки, не поднимается и не распространяется пыль

Специфика действия ИК-систем позволяет использовать их в качестве эффективного средства для обогрева лоджий, входных групп, террас, открытых зон отдыха

Пленочные полы подходят для использования в деревянных постройках. Укладываться могут и в мансардах, т.к. не нагружают перекрытие

Для управления инфракрасной греющей системой устанавливается терморегулятор, для автоматизации процесса на полу располагают датчики, фиксирующие температуру и передающие сигнал управляющему устройству

Принцип действия ИК обогрева

Преимущества простоты монтажа

Приоритеты «сухого» обустройства системы

Абсолютно безопасный в эксплуатации вариант

Достоинства инфракрасного обогрева

Укладка на открытых площадках

Использование в деревянных домах

Терморегулятор для управления пленочным полом

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.

Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.

Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов. Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.

Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.

Компактность системы

Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.

Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.

Равномерность прогрева

Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.

Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения. Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.

Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
После выключения системы обогрева помещение быстро остывает.
При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают

Несоблюдение требования может привести к перегреву системы.
Работа теплого пола приводит к повышению расхода энергоресурсов.
Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Технология укладки и подключения системы

Как правило, продавцы пленочного теплого пола рекомендуют поручить его монтаж специалистам. В этом случае вы получите гарантию на выполненные работы около 1 года. Но услуги мастеров стоят не дешево, а ведь ничего сложного в этой работе нет.

Даже если вы совершенно «не дружите» с электричеством, можно уложить пленку самостоятельно, а электрику поручить только ее подключение к сети:

• Для начала необходимо определиться с местом расположения термостата и установить его.
• Очистите пол от мусора и пыли. Установка пленочного теплого пола должна производится на сухое, чистое и прочное покрытие.
• Если черновое покрытие пола влажное, необходимо обеспечить гидроизоляцию термопленки. Сделать это можно при помощи полиэтиленовой пленки толщиной не менее 50 мкм.
• Следующим слоем должна быть теплоизоляция на основе полипропиленовой или металлизированной лавсановой пленки. Не допускается использование теплоотражателей на основе алюминиевой фольги.
• Теперь необходимо нарезать ИПО на полосы необходимой длины. При работе в большом помещении следует учитывать, что длина одной полосы не должна превышать 10 м. Отступите от каждой стены 20-30 см и разложите пленку по полу так, чтобы медные шины были внизу и закрепите скотчем. На этом этапе работы необходима особая аккуратность – не наступайте на пленку и не допускайте падения инструментов.

Важно заметить, что наложение одного листа ИПО на другой запрещено. Это может привести к преждевременному выходу системы их строя

Если вы все-таки решили воспользоваться услугами электрика, самое время звать его на помощь. Если же ваш выбор — делать все самостоятельно, воспользуйтесь следующим алгоритмом подключения пола к электричеству:

• Для начала необходимо зачистить конец провода (8-10 мм) и вставить его в хвостовик контактного зажима.
• Затем зажим с проводом установите на ИПО так, чтобы одна его сторона располагалась на медной шине, а другая внутри ИПО.
• Изолируйте линии отреза шины и места подключения провода отрезками винил-мастичного скотча.
• Когда все концы листов термопленки подсоединены, необходимо измерить электрическое сопротивление схемы на тех концах проводов, которые будут подключены к термостату. По формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, рассчитайте нагрузку и сравните ее с максимально допустимой для вашей модели термостата. Если получившаяся цифра минимум на 20% меньше указанной на термостате, можно приступать к его подключению.
• Отрезки термопленки к термостату необходимо подключить параллельно. Старайтесь делать это так, чтобы пучки проводов можно было спрятать под плинтус. Во избежание повреждений провода, отдельные его участки можно прятать под теплоизоляцию.
• В комплект термостата должен входить специальный датчик температуры, который будет контролировать нагрев напольного покрытия. Устанавливать его необходимо под карбоновую полосу. Если в качестве финишного покрытия вы планируете использовать мягкий материал, устанавливайте датчик в месте с наименьшей нагрузкой.
• Теперь подключите термостат к электросети и протестируйте систему. По всей поверхности пола не должно быть искрения или нагрева контактов. Задайте необходимую температуру нагрева.

Установка пленочного теплого пола завершена. Осталось только уложить финишное декоративное покрытие.

Крепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрение

Схема монтажа инфракрасного теплого пола

Недостатки инфракрасного пола

Пленочные полы имеют большое количество скрытых контактов. Перед укладкой напольного покрытия необходимо проверить работоспособность смонтированной системы.

К числу других недостатков инфракрасного пола относятся следующие характеристики:

• работа от сети 220В;
• нецелесообразность использования такой системы отопления в качестве основной;
• места размещения инфракрасных обогревателей не должны перекрываться оборудованием или мебелью;
• необходимость создания промежуточного слоя с высокой прочностью при монтаже мягкого напольного покрытия.

Работа от сети — потенциально опасный фактор. Несмотря на то, что присутствует заземление, а также система автоматического отключения присутствует риск поражения током.

Особенно большой разрыв в стоимости отопления получается, если для работы водяного пола используется природный газ. Такой источник отопления рекомендуется использовать в качестве дополнительного.

Перед укладкой мягкого напольного покрытия необходимо создать дополнительный прочный слой. Для этого может использоваться фанера, древесноволокнистые плиты и ДСП. Создание дополнительного покрытия не только улучшает прочность, но и увеличивает финансовые затраты.

Все минусы такого пола можно устранить при правильном планировании, грамотных расчетах и монтаже.

Watch this video on YouTube

Особенности эксплуатации

Чтобы повысить качество работы съёмного отопления, и продлить его срок службы, нужно учитывать ряд моментов:

1. Устанавливать мобильный коврик только на ровную поверхность. Ямки и трещины могут вывести его из строя.
2. Не ставить мебель или тяжёлые предметы на плёнку, это приведёт к перегреву, а в последствии и к поломке системы.
3. Подключать пол следует к отдельному источнику питания, имеющему встроенный предохранитель.
4. Не включать в собранном виде.
5. Застилать покрытием следует только плёночную часть, терморегулятор накрывать нельзя.
6. Не укладывать поверх изделия толстые или тяжелые материалы, это нарушить правильность функционирования пола.
7. Не оставлять включённым, когда не используется.

Мобильные тёплые полы являются удобными и эффективными устройствами обогрева, не занимающими много места. Они несложны в эксплуатации, и для их установки не требуется особого опыта.

Имея такой пол, ваши ноги будут постоянно теплые, а при понижении температуры на улице, вы сможете поддерживать в квартире комфортные условия.

Принцип работы

При включении инфракрасного углеродного пола ток проходит по радиоуглеродным полосам. Такой пленочный пол состоит из двух слоев. Первый — пленка, а во втором размещаются нагревательные элементы. Чаще всего это наноуглеродная паста. Она наноситься на пленку в виде ровных или изогнутых полос. Пол с ровными полосками нагревательных элементов будет стоить дороже.

При включении покрытие нагревается равномерно. В первую очередь прогревается не воздух, а предметы в помещении. Эффективность работы такого типа обогрева зависит от правильности планировки комнаты. Если проектирование помещения неправильное, то возможен перегрев мебели и стен.

Принцип работы инфракрасных волн можно сравнить с действием ионизатора воздуха, который устраняет неприятных запах и бактерии.

Виды инфракрасных пленок для пола

Инфракрасная система работает совершенно незаметно и абсолютно бесшумно, все происходит в автоматическом режиме согласно вашим настройкам.

Существует несколько разных типов пленок, которые используются для выполнения разных функций. Они отличаются по строению, а также принципу работы. Отличительные черты каждого изделия – максимальная температура обогрева поверхностей, а также мощность оборудования

При покупке продукции следует также особое внимание обратить на производителя и качество расходных материалов. От этого зависит долговечность конструкции

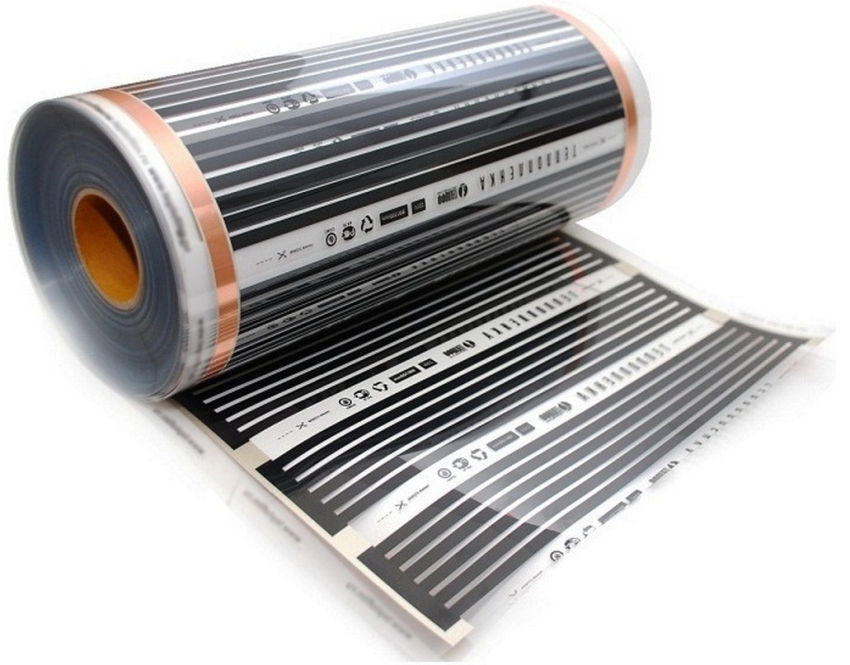

Углеродные

Углеродные полосы, располагаются параллельно друг друга, являются “нагревателями”, по ним по листу распределяются электрический ток преобразующийся нагревательными элементами в инфракрасные волны.

Такие типы нагревательных пленок используются чаще всего на практике. Среди характеристик изделия следует выделить следующие:

• изготовление из специального вида карбоновых волокон, при производстве которых могут использоваться различные добавки;
• если в состав входит графит, конструкция характеризуется более долгим сроком службы, высокой надежностью и практичностью;
• в основу входит материал лавсан, который придает пленке эластичности, устойчивости, прочности и стойкости к механическому воздействию.

Материал может использовать на разных поверхностях. Отличается высокой стоимостью, поэтому не каждый сможет подобрать для себя такую систему. Именно поэтому были созданы биметаллические конструкции.

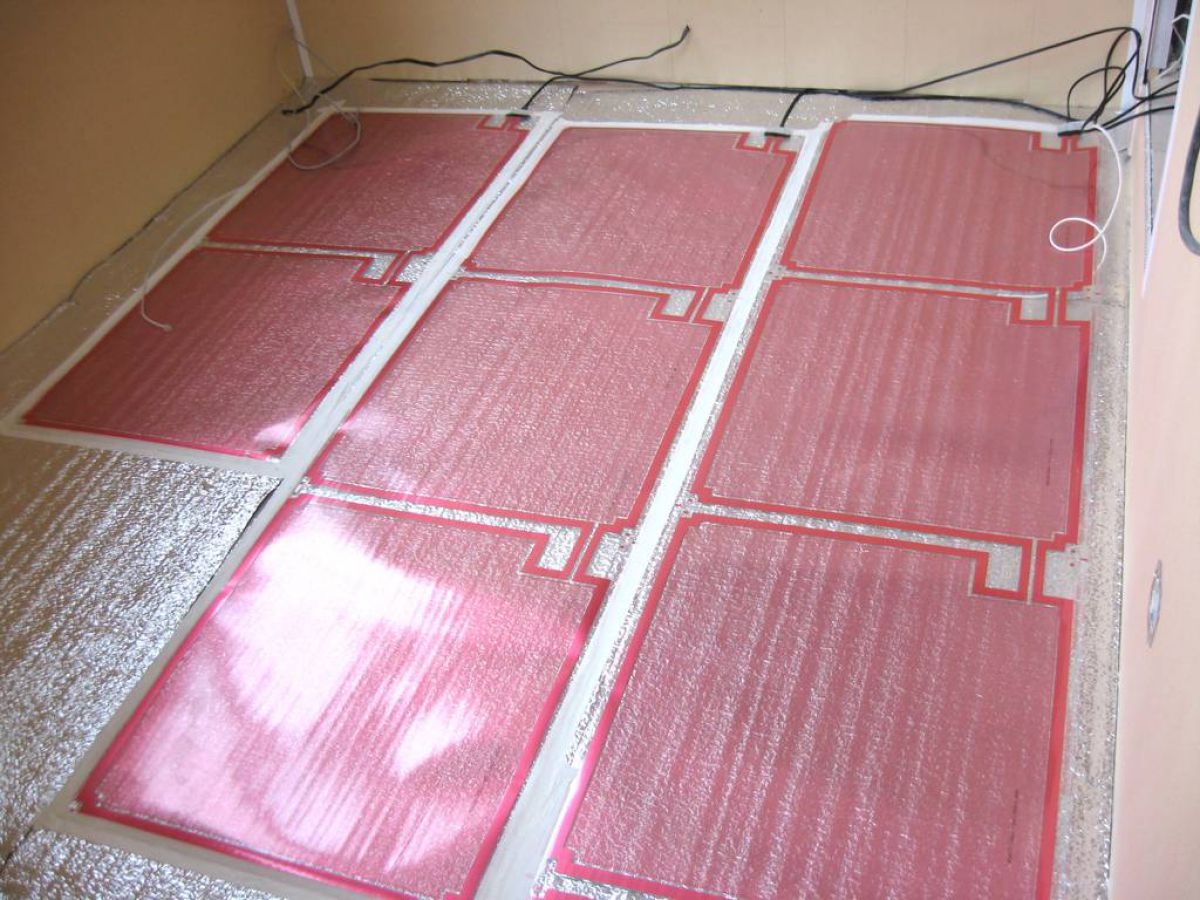

Биметаллические

Модели со сплошным нагревательным слоем менее склонны к перегреву, что позволяет их установку на пол с увеличенными требованиями по перегреву. При этом сплошная пленка для етплого пола часто поставляется в метровых рулонах, что несколько облегчает раскладку.

Среди особенностей оборудования отмечают:

• для нагрева используются разные материалы – медь и алюминий;
• в основу входит ПВХ-пленка;
• нет возможности обеспечить заземление, поэтому требуется использование более сложного метода монтажа конструкции.

Биметаллическое оборудование можно использовать с разными материалами за исключением плитки. Этот материал более дешевый и практичный в использовании.

Материалы, необходимые при подключении пленочного теплого пола

Правильно подобранная, качественная продукция — залог долгой, безаварийной работы всей системы отопления. Поэтому разберемся, какое оборудование нам понадобится.

Подложка

Подстилающим слоем служит рулонная фольгированная теплоизоляция. Подходит пенофол, который используют при укладке ламината или изоляции труб. В большинстве случаев достаточно толщины 3-4 мм. Ее увеличивают, если необходимо скрыть внутри большой термодатчик или дополнительно утеплить межэтажное перекрытие.

Термопленка

Выделяют два типа материала в зависимости от мощности:

• 150 Вт/м2. Используют для организации местного или дополнительного обогрева.
• 220 Вт/м2. Применяют, когда материал служит основным источником тепла.

Чтобы добиться положительного результата нужно правильно выбрать не только вид термопленки, но и рассчитать площадь, которую она должна закрывать. Для удобства сведем данные в таблицу:

Управляющие элементы

Ручное механическое управление инфракрасным теплым полом неэффективно. Он будет всегда чрезмерно перегреваться или остывать. Для автоматизации процесса применяют терморегулятор. Он поставляется вместе с электронным датчиком температуры.

Приборы отличаются чувствительностью и порогом включения. Поэтому лучше использовать тип оборудования, рекомендованный производителем пленки. При этом обязательно учитывать мощность нагрузки.

Современные терморегуляторы позволяют программировать температуру по многим параметрам. Например, снизить расходы на электроэнергию пока никого нет дома и разогреть помещение к вашему приходу.

Проводка

Для подключения деталей теплого пола применяют многожильный медный кабель типа ПВ3. В подавляющем большинстве случаев достаточно сечения 1,5-2,5 мм2. Но всегда надо учитывать фактическую силу тока. Данные о том, какие провода использовать в зависимости от мощности потребителей, сведем в таблицу:

Защитное покрытие

Оно необходимо, чтобы снизить механическое воздействие и избежать попадания влаги к токоведущим частям. Для разных типов чистовой отделки используют свой подстилающий материал:

Расчет мощности пола

Перед укладкой инфракрасного теплого пола необходимо рассчитать его мощность. Для расчета мощности проводят замеры свободного пространства в комнате. Под мебелью и крупной техникой теплый пол не укладывается.

Выбор мощности матов производят на основании рассчитанной площади покрытия. Например, если инфракрасный пол будет монтироваться на площади 20м2, то необходимо выбирать пол мощностью 220Вт/м2, а для больших площадей мощность системы берется меньшая. Продавец-консультант поможет вам рассчитать оптимально необходимую мощность пола и подберет нужный терморегулятор именно по вашей площади.

Составление схемы укладки под ламинат — как укладывать правильно

Первый шаг на пути к обустройству системы пленочного теплого пола – это составление подробной схемы размещения нагревательных элементов, управляющих узлов и подключения их к источнику тока. Данная работа должна быть произведена еще до покупки комплектующих.

Для составления схемы важно учесть такие принципы:

По инструкции пленочный теплый пол под ламинат не должен покрывать всю поверхность целиком. Участки, где будет размещена тяжелая мебель, оставляют свободными

Это важно, поскольку в закрытом пространстве теплообмен поверхности ламината с окружающим воздухом будет нарушен. В результате, мебель и даже ламинат начнут портиться из-за перегрева, а нагревательные элементы пленочного теплого пола будут потреблять лишнее количество энергии и быстро выйдут из строя

По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов

Согласно нормам данное расстояние должно составлять не менее 25-30 см. Раскатывать пленочные теплые полы следует вдоль длинной стены, чтобы снизить до минимума число соединений. Ни в коем случае нельзя разрезать инфракрасные пленочные теплые полы в местах, где нет специальной графической разметки – это приведет к порче материала. Если настил нагревательных элементов инфракрасной пленки необходимо выполнить в несколько рядов, между ними обязательно нужно ставить расстояние в 5 см. Ни в коем случае нельзя выполнять укладку такой пленки внахлест. Как правило, комфортные условия в помещении можно создать, если покрыть инфракрасными пленочными полами около 60-70 % площади покрытия. В детских комнатах или зонах отдыха взрослых можно дополнительно настелить теплые полы.

Очень важным аспектом при подключении теплого пола под ламинат является прокладка кабеля. Заранее стоит определиться с локализацией блока управления, то есть терморегулятора. Этот узел нужно устанавливать не ниже 50 см от поверхности пола. Кроме того, на расположение терморегулятора влияет удобство выполнения проводки питающего кабеля 220 В, а также подключение проводов от нагревательных элементов.

Совокупная мощность инфракрасных теплых полов в доме может достигать высоких показателей. Следовательно, перед тем, как подключить теплый пол под ламинат, стоит провести для него отдельную линию питания с кабелем нужного сечения и автоматом. Оптимальным считается вариант, когда в схеме присутствует устройство УЗО, обеспечивающее безопасность. Не рекомендуется подключать теплый пол к стационарным бытовым розеткам.

Доступные в продаже терморегуляторы обычно подходят для монтажа в стандартное гнездо для розетки, установленное в стене. Чтобы подвести к нему кабель, в стене до уровня пола придется пробить штробы с параметрами 20×20 мм, в которые будет помещена гофротруба сечением 16 мм. По ней и будет проходить скрытый провод. Как вариант, под кабель можно закрепить на стене кабель-канал, то есть декоративный короб.

Обратите внимание, что электропровода на поверхности пола не должны пересекаться. При этом можно выбрать разные схемы подключения инфракрасного пленочного теплого пола, исходя из конкретных условий. Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов

Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов.

В некоторых случаях схему электропроводки придется усложнить

Если нужно подключить фазный и нулевой провод с противоположных сторон пленочного пола, стоит соблюдать особую осторожность. Ни в коем случае нельзя подключать на одну медную шину сразу два контакта – иначе, короткого замыкания не избежать

Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу.

Похожие записи:

Тда 7377 даташит на русском Что такое эдс индукции и когда возникает? Задние фонари ваз 2107 Запуск синхронного двигателя с тиристорным Как по параметрам подобрать блок питания для компьютера Центральный замок с дистанционным управлением своими руками
