Простой регулируемый блок питания 0...12в 1а

Содержание

Переделка БП ATX в регулируемый или лабораторный блок питания

А теперь самое время сделать из БП компьютера своими руками импульсный лабораторный блок питания. Дорабатывать будем блок питания, ШИМ контроллер которого собран на специализированной микросхеме TL494 (она же: μА494, μPC494, M5T494P, KIA494, UTC51494, AZ494AP, KA7500, IR3M02, AZ7500BP, КР1114ЕУ4, МВ3759 и подобные аналоги).

Для примера мы доработаем блок питания, схема которого приведена ниже. Поняв идею вносимых изменений, подобрать алгоритм переделки любого другого блока не составит особого труда.

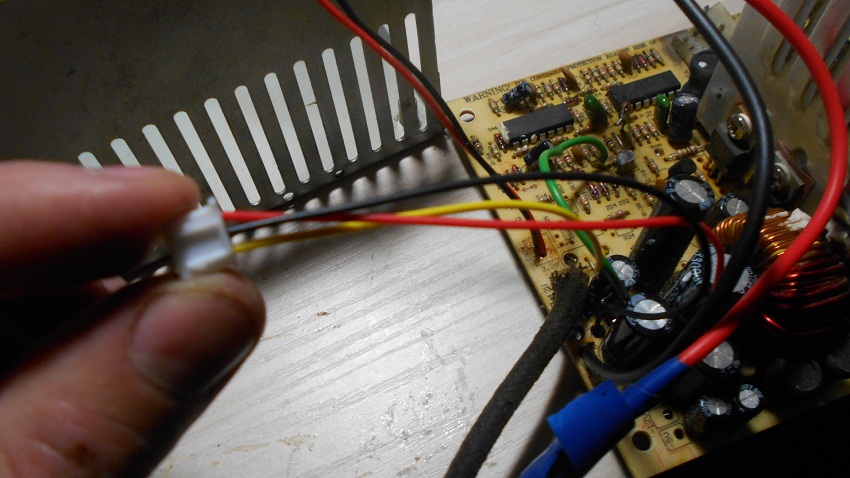

Разбираем БП, вынимаем плату. Сразу же отпаиваем все ненужные провода шлейфов питания, оставив один желтый, один черный и зеленый.

Также выпаиваем сглаживающие электролитические конденсаторы по всем линиям питания. На схеме они обозначены как С30, С27, С29, С28, С35. Мы собираемся существенно (до 25 В по шине +12 В) поднять выходное напряжение, на которое эти конденсаторы не рассчитаны. На место того, что стоял по шине +12 В, устанавливаем конденсатор той же или большей емкости на напряжение не менее 35 В. Остальные места оставляем пустыми. Зеленый провод припаиваем на место, где был любой черный, чтобы разрешить блоку питания запускаться. Теперь можно заняться доработкой контроллера.

Взглянем на назначение выводов микросхемы TL494. Нас интересуют два узла – усилитель ошибки 1 и усилитель ошибки 2. На первом собран стабилизатор напряжения, на втором – контроллер тока. То есть нас интересует обвязка выводов 1, 2, 3, 4, 13, 14, 15, 16.

Изменим схему обвязки таким образом, чтобы усилитель ошибки 1 отвечал за регулировку выходного напряжения, а усилитель 2 – за регулировку тока. В первую очередь перережем дорожки, обозначенные на приведенной ниже схеме крестиками.

Теперь находим резисторы R17 и R18. Первый имеет сопротивление 2.15 кОм, второй 27 кОм. Меняем их на номиналы 1.2 кОм и 47 кОм соответственно. Добавляем в схему два переменных резистора, один постоянный на 10 кОм (отмечены зеленым), клеммы для подключения внешнего потребителя, амперметр и вольтметр. В результате у нас получится вот такая схема.

Как видно из схемы, резистор на 22 кОм позволяет плавно регулировать напряжение в пределах 3-24 В, резистор 330 Ом – ток от 0 до 8 А. Кл1 и КЛ2 служат для подключения нагрузки. Вольтметр имеет предел измерения 25-30 В, амперметр – 10 А. Приборы могут быть как стрелочными, так и с цифровыми шкалами, главное, малогабаритными – ведь они должны войти в корпус блока питания. Можно начинать проверку и градуировку.

Все в порядке? Включаем БП напрямую в сеть, выводим движки резисторов в нижнее по схеме положение. К клеммам КЛ1, Кл2 подключаем нагрузку – 2 лампы дальнего света, включенные последовательно. Вращаем резистор регулировки напряжения и убеждаемся по встроенному вольтметру, что напряжение плавно изменяется от 3 до 24 вольт. Для верности подключаем к клеммам контрольный вольтметр, к примеру, тестер. Градуируем ручку регулятора напряжения, ориентируясь по показаниям приборов.

Возвращаем движок в нижнее по схеме положение, выключаем блок питания, а лампы соединяем параллельно. Включаем блок питания, устанавливаем регулятор тока в среднее положение, а регулятор напряжения – на отметку 12 В. Вращаем ручку регулятора тока. При этом показания амперметра должны плавно изменяться от 0 до 8 А, а лампы – плавно менять яркость. Градуируем регулятор тока, ориентируясь по показаниям амперметра.

Отключаем устройство и собираем его. Наш лабораторный блок питания готов. С его помощью мы можем получить любое напряжение от 3 до 24 вольт и устанавливать ограничение тока через нагрузку в пределах 0-10 А.

Небольшой ликбез о напряжениях и токах компьютерного БП

Во-первых, не стоит пренебрегать техникой безопасности.

Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!

Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).

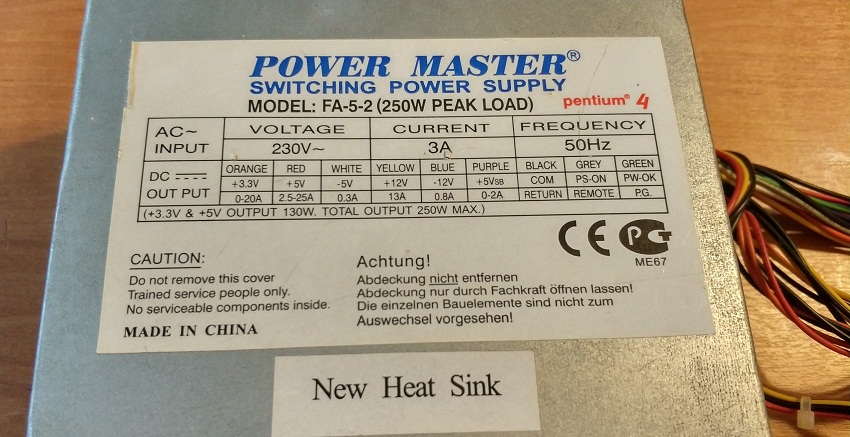

В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.

На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).

В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение.Мы же расширим набор напряжений путем комбинирования номинальных.

Ну что, усвоили? Тогда продолжаем. Пора определиться с разъемами и напряжениями на их контактах.

Для чего может понадобиться напряжение с блока питания компьютера

Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает. Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.

Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.

Конструкция и детали

Конструктивно все элементы расположены в корпусе блока АТ. Плата зарядного устройства прикреплена к радиатору с силовыми транзисторами. Сетевые разъемы были удалены и заменены переключателем и выходными клеммами. Сбоку на крышке блока размещены резисторы регулирования напряжения и тока, а также индикатор вольтметра-амперметра. Они закреплены на фальшпанели внутри крышки.
Чертежи были выполнены в программе Frontplatten-Designer 1.0. Межкаскадный трансформатор ВН не модернизируется. Выходной трансформатор блока АТ также не перепроектирован, только центральный отвод, выходящий из катушки, припаян к плате и заизолирован. Выпрямительные диоды заменяются новыми, указанными на схеме.
Шунт был снят с неисправного тестера и закреплен на изоляционных столбах на радиаторе с диодами. Плата для вольтметра-амперметра использовалась «Сверхпростым амперметром и вольтметром на сверхдоступных деталях (автодиапазон)» от Eddy71 с последующей доработкой (следы вырезаны, согласно схеме).

Расчет мощности блока питания

Как же подобрать блок питания для компьютера, чтобы его мощность была оптимальной? На сегодняшний день для домашнего ПК или офисного компьютера, на котором не будут решаться сверхсложные задачи необходим БП в пределах 400-500 Вт. Для игровых сборок уже понадобится более мощный блок 450 – 550 Вт. Ну а для профессиональных геймерских машин, которые работают с двумя видеокартами, нужно ставить БП мощностью около 700 Вт.

Соответственно, чтобы система была сбалансированной и работала как часы, необходимо произвести расчет мощности блока питания. Решить данную задачу можно двумя способами: вручную, то есть подсчитать суммарную потребляемую мощность всеми элементами системы; автоматически – в интернете появилось довольно много ресурсов, с помощью которых можно определить нужную мощность для БП.

Ручной метод

Нужно понимать, что этот метод не даст такой точности, как автоматический, но также имеет право на существование, так как не всегда есть возможность воспользоваться интернет-калькулятором для расчета мощности БП. Как уже было сказано, ручной метод заключается в получении значения общей потребляемой мощности всеми компонентами ПК. Очевидно, что необходимо знать «аппетиты» каждого отдельного элемента. Ниже приведен перечень комплектующих компьютера и их характеристики:

Материнская плата потребляет 50-100 Вт. Чаще всего это 50 Вт – стандартная цифра для среднестатистического ПК, но на системных платах высокого уровня значение доходит до 75 Вт и более.
Один модуль ОЗУ потребляет 1-3 Вт зависимости от скорости.
Обычный винчестер на 7200 об/мин – 25 Вт. Экологичные жесткие диски потребляют около 7 Вт, а SDD– 2 Вт.
Оптический привод с функцией записи и чтения DVD/CD– 23 Вт.
Корпусные кулеры в зависимости от диаметра: 120 мм – 5 Вт, 140 мм-200 мм – 10 Вт. Процессорные в среднем потребляют 8 Вт.
Звуковая карта – 30 Вт. USB устройства – 7 Вт.

Чтобы узнать энергопотребление конкретного процессора и видеокарты, необходимо воспользоваться специальными программами. Например, СPU-Z выдаст не только потребляемую мощность, но и множество других характеристик.

Сложив значения каждого элемента у обычного офисного компьютера, можно получить в большинстве случаев примерно 350 Вт. Но так как ручной расчет дает неточный результат, необходимо к полученному числу добавить еще около 10-25% , чтобы быть уверенным, да и предусмотреть, что в будущем возможно будет проводиться апгрейд системы.

Автоматический метод

Автоматический расчет блока питания для компьютера можно легко осуществить с помощью специальных калькуляторов. Принцип их основан на том, что пользователь просто-напросто переходит на сайт, который предоставляет возможность определить требуемую мощность БП всего за несколько кликов. Далее от человека требуется лишь правильно заполнить или выбрать из предложенных вариантов названия и характеристики комплектующих системного блока. После обработки предоставленных данных, пользователю будет выдан результат с рекомендованной мощностью блока питания, который будет оптимальным для этого компьютера. Наиболее популярным сервисом по подсчету мощности является англоязычный thermaltake.outervision.com. Этот ресурс представляет возможность определить требуемую мощность с минимальной погрешностью за счет предоставления всей информации о компьютере, для которого рассчитывается БП.

Необходимо разобраться с основными моментами при использовании данного калькулятора:

Поле «System Type» отвечает за количество процессоров. Так как большинство ПК имеют один то и указать необходимо «1physical CPU».
Motherboard – здесь нужно указать тип системной платы. Ежели это обычный ПК, то необходимо указать «Regular-Desktop», если же геймерский – «High End-Desktop».
«СPU» – информацию о процессоре можно узнать с помощью ранее упомянутой программы CPU-Z. Она же выдаст информацию про видеокарту для заполнения раздела полей «Video Card».
«Drives» -необходимо указать количество оптических приводов.
«Hard Drives» – жесткие диски.

Также нужно указать используемые кулеры, подключенные USB устройства. Этого будет достаточно для расчета мощности БП. В поле «SystemLoad» (загрузка системы) лучше указать 100% вместо рекомендованных 90%, так как это даст необходимый запас в мощности.

Блок питания

Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то
новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу —
зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов,
мощность его слишком низкая.

В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность
такого трансформатора обычно 350-500 ватт. Но у меня не было в наличии такого трансформатора, зато было много
компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ
в нем обязательно завалялись.

Это один из первых представителей компьютерных АТХ блоков питания.

Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет
снять токи 10-20 ампер. Хочется развеять небольшой миф — запихать блок в корпус батареи шуруповерта не получится,
уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном,
металлическом корпусе. Недостаток родного корпуса — чувствительность к пыли, а ведь даже самый маленький ремонт —
это много пыли.

Довольно слабенький блок, по шине +12В нагрузка всего 10 А. По возможности, лучше выбирать блоки с более мощной
двенадцативольтовой шиной.

Какое напряжение с блока питания компьютера можно получить

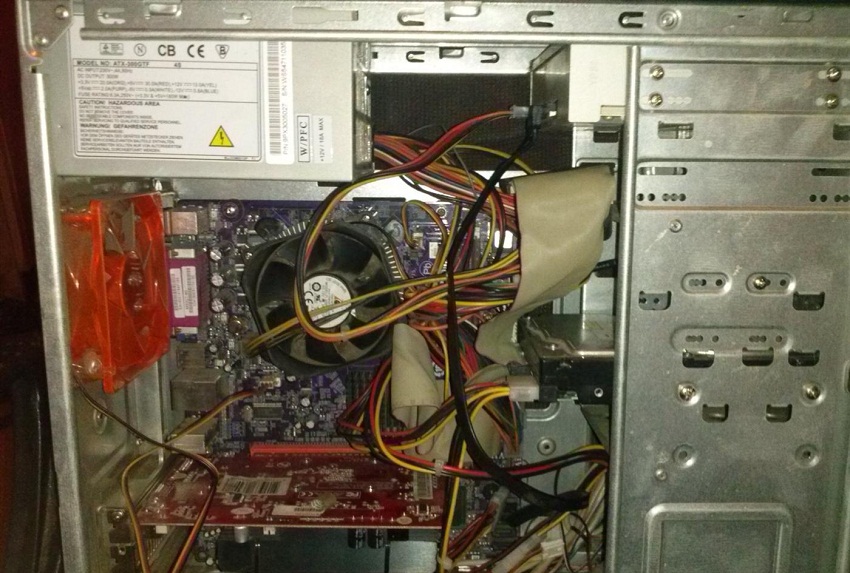

Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать. Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током. Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.

Разбираемся с маркировкой

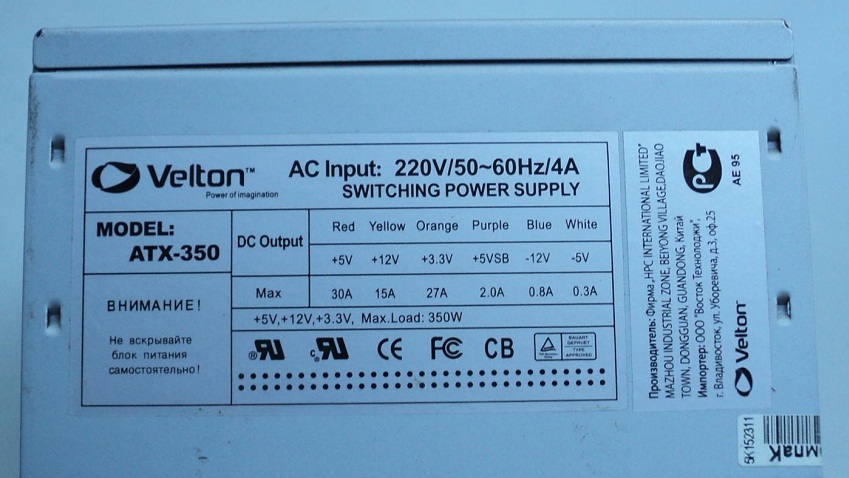

Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.

Распиновка пинов БП компьютера для подсоединения к коннектору Molex

провод желтого цвета предназначен для напряжения 12v;
пара проводов черного цвета расположенных в середине подаются на контакты Ground («земля»);
провод красного цвета передает постоянное напряжение 5v.

Распиновка разъема питания стандарта SATA

В свое время, для усовершенствования параллельного интерфейса IDE был создан более эффективный последовательный интерфейс SATA для питания, с соединителем включающего в себя 15 контактов.

Чтобы работать с интерфейсом SATA, для этого используются два кабеля: один рассчитан на семь контактов для обмена данными, а другой на пятнадцать контактов для обеспечения напряжения питания. Провод с 15-контактным коннектором может быть заменен разъемом типа Molex, рассчитанного на четыре контакта. Кабель силовой шины обеспечивает напряжение 5v и 12v. Такой провод по ширине имеет всего 24 мм.

EPS12V коннектор на восемь контактов и 4+4 контакта

Существуют компьютерные соединительные кабели с восемью пинами напряжения, которые применяется для соединения центрального процессора. Процессоры, устанавливаемые на серверах потребляют существенно больше мощности, чем обычные, соответственно и проходящий по ним ток больше. Поэтому, в таких вариантах соединения применяют усиленные кабели. Позиция контактов в разъеме представляет следующую схему: верхние 4 пина являются контактами «земля», остальные 4 пина обеспечивают подачу напряжения 12v.

Кабель на 4+4 контакта конструктивно почти не имеет отличий от 8-пинового, но может быть использован для подачи напряжения питания как на обычные процессоры, так и на семейство серверных.

Соединители PCI Express

Кабель питания с 6-ю контактами используется для соединения блока питания с графическими картами, у которых потребляемая мощность находится в пределах 75 Вт. Позиция контактов в разъеме следующая: 3 пина, расположенных вверху, обеспечивают питание 12v, остальные три идут на «землю».

8-пиновый разъем предоставляет графической карте дополнительную мощность 150 Вт. Распиновка данного коннектора выполнена следующим образом: 4 пина установлены в два ряда. Контакты с порядковым номером 1, 5, 6, 7, и 8 идут на «землю», а контакты 2, 3, и 4 обеспечиваю напряжение питания 12v.

Самым универсальным считается кабель с коннектором на 6+2 контактов, такой соединитель способен работать как с 6-пиновыми GPU так и с видеокартами на восемь контактов.

Как распознать напряжения по цвету проводов

Мировые производители, выпускающие компьютерные блоки питания в основном строго соблюдают общепризнанные стандарты применяемые к этих устройствам. Однако, в силу определенных обстоятельств, случаются исключения.

Ниже приведено абсолютно правильное распознавание проводов по их цвету:

провод черного цвета — означает «земля», заземление;
провод желтого цвета — это шина 12v постоянного напряжения;
провод красного цвета — шина 5v постоянного напряжения;
провод оранжевый оранжевого цвета, служит для подачи напряжения 3,3v.

Распиновка блока питания компьютера под нагрузкой

Чтобы проверить компьютерный блок питания на предмет его работоспособности без задействования всех комплектующих компьютера, можно следующим образом. Это актуально, например для БП бывшего употребления.

Когда неизвестно, находится ли устройство в рабочем состоянии или нет, поэтому, чтобы не «спалить» систему проверяется сначала один источник питания отдельно от остальных модулей. Для того, чтобы запустить БП нужно всего лишь закоротить 16 и 17 выводы на 20-пиновом (24-pin) разъеме, обычно это зеленый и любой черный провод.

Мощность блока питания

Для расчета мощности блока питания компьютера необходимо просуммировать количество потребляемой электроэнергии каждым компонентом компьютера.

Конечно, обычному пользователю довольно сложно самостоятельно сложить все значения, тем более на некоторые компьютерные комплектующие просто не указывается потребляемая мощность самим производителями или же значения заведомо завышены. Если вы не хотите тратить время на изучение всех характеристик комплектующих, то можете воспользоваться онлайн калькулятором расчета мощности блока питания (ссылки в конце статьи), хоть в этих сервисах значения и не всегда истины, но можно получить примерное значение, что вполне хватит для определения мощности блока питания.

После получения условной мощности блока питания, необходимо добавить «запасные ватты» — это около 10-20% от общей мощности. Запас нужен для того, чтобы блок питания не эксплуатировался на максимальной мощности. Если блок питания будет с недостаточной мощностью, то это вызовет ряд неполадок: зависание, самостоятельные перезагрузки, пощелкивание головки жесткого диска, а также выключение компьютера.

Если вы собираете мощную систему, то стандартного блока питания на 300, 400-ватт, поставляемого с корпусом, просто не хватит. Конечно, можно не заниматься подсчетами и выбором блока питания, а сразу взять на 1500 ватт, но кому захочется переплачивать впустую.

Можно сделать и условные рекомендации, ведь для вычисления мощности блока питания необходимо просуммировать все компоненты входящие в компьютер. Тут нужно лишь учитывать, что каждый слот PCI Express x16 потребляет до 75 W, а также учитывать возможные связки видеокарт в режиме NVIDIA SLI или ATI Crossfire. Также надо учитывать, что процессоры high-end класса потребляют значительно больше электроэнергии, чем процессоры low-end класса.

для современных офисных и домашних компьютеров вполне подойдут блоки питания мощностью 400-450 Вт, со встроенной видеокартой или дискретной видеокартой low-end класса;
для игровых компьютеров среднего уровня (без SLI и Crossfire) — 550-650 ватт.
для игровых компьютеров hi-end класса с несколькими видеокартами (SLI или Crossfire) — 700 Вт и выше.

Мощность блока питания производители печатают на наклейке большим шрифтом. Мощность блока питания – это сколько он сможет отдать энергии подключаемым к нему компонентам.
