Что такое электрическая функциональная схема

Содержание

Принципиальная электрическая схема.

D — Символ заземления. Для сложного изделия разрабатывают несколько функциональных схем, поясняющих происходящие процессы при различных предусмотренных режимах работы.
Например, если изображается многоконтактное реле, то использованные контакты прорисовываются длиннее, а неиспользованные — короче.
Суммарная мощность присоединяемых к РУ СН блоков должна соответствовать максимальной мощности, выдаваемой в сеть этого напряжения; с использованием блочных повышающих автотрансформаторов, которые одновременно обеспечивают связь между РУ двух повышенных напряжений рис. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации.
Если в конструкции элемента устройства и в его документации обозначения выводов контактов не указаны, то допускается условно присваивать им обозначения на схеме, повторяя их в дальнейшем в соответствующих конструкторских документах. Контроллерная система позволяет иметь все виды управления электродвигателями: пуск, регулирование частоты вращения, реверс, торможение, остановку и, кроме того, защиту двигателей от перегрузки и понижения или исчезновения напряжения в питающей сети.
Теперь каждую схему рассмотрим более подробно.
Однако двигатель остается включенным, так как питание катушки контактора сохраняется через вспомогательный контакт К1.
Рекомендуемые формы таблицы соединений показаны на рис. Схемы прямого пуска двигателя с контакторным управлением.
Как читать электрические схемы. Урок №6

https://youtube.com/watch?v=KuG7QpKvmV8

О чем даёт представление?

Структурная схема не учитывает расположения составляющих частей. Также не указывается способ связи между ними. Структурные схемы подразделений, предприятий, электронных машин должны давать представление о:

Составляющих.
Последовательности взаимодействия отдельных функциональных частей объекта, который рассматривается. Они изображаются как прямоугольники с условными графическими обозначениями. Они, а также тип и имя объекта, вписываются в геометрическую фигуру.

Для обозначения ходов процессов, что происходят, используют стрелки. Они соединяют функциональные части. На простых схемах обычно используют линейный способ отображения слева направо. Там, где есть несколько рабочих каналов, используют параллельное горизонтальное размещение.

https://youtube.com/watch?v=zkYwgTxHEZg

https://youtube.com/watch?v=iG9TJO38XSM

https://youtube.com/watch?v=xOXyvLWfTEc

Электрические схемы. Типы. Правила выполнения

Полупроводниковые приборы. Составные части изделия изображают в виде упрощенных внешних очертаний, а их расположение должно примерно соответствовать действительному размещению [2, п.

Схема электрических соединений или ее еще называют монтажная схема, представляет собой упрощенный конструктивный чертеж, изображающий электрическое устройство в одной или нескольких проекциях, на котором показываются электрические соединения деталей между собой. Другой тип принципиальных схем отражает управление приводом, линией, защиту, блокировки, сигнализацию. На таких схемах провода идущие в одном направлении часто объединяют в жгуты или пучки и показывают одной толстой линией.

На схеме проводки квартиры будет видно размещение розеток, светильников и т. На наличие соединения указывает точка в месте пересечения или примыкания.

На таких схемах может быть показаны схемы нескольких типов, например электрическая принципиальная и монтажная, или принципиальная и схема расположения. Кстати, монтажной также считается электросхема соединений, которая предназначена для подключения электрооборудования, а также соединения установок между собой в пределах одной цепи.

В — УГО воспринимающей части электротепловой защиты. На структурных схемах отображаются основные элементы трансформаторы , линии электропередачи, распределительные устройства — в виде прямоугольников. Благодаря такому принципу построения запоминание условных графических обозначений не представляет особого труда, а составленная схема получается удобной для чтения. При этом на схеме нужно привести пояснения [1, п.

В этом случае развернутая принципиальная схема может только запутать и испугать, особенно не опытных электриков, которые в большинстве своем очень бояться различной электроники. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы. В зависимости от назначения схемы на чертеже изображают: а только цепи питающей сети источники питания и отходящие от них линии; б только цепи распределительной сети электроприемники, линии, их питающие ; в для небольших объектов на принципиальной схеме совмещают изображения цепей питающей и распределительной сетей. Полупроводниковые приборы. Поэтому на электрических схемах резистор так и обозначают в виде прямоугольника, символизирующего форму трубки.

Типы и виды электрических схем: общая класификация

Основание подвижной части отмечается специальной незаштрихованной точкой. Схемы обычно дополняются различными диаграммами и таблицами переключения контактов, которые поясняют порядок срабатывания сложных элементов, например многопозиционных переключателей, временными диаграммами, показывающими последовательность срабатывания катушек реле. В люстре один провод стал общим. Благодаря ей любую неисправность можно обнаружить и устранить в очень короткое время. Ниже будут рассмотрены схемы принципиальные, соединений и подключений как получившие наиболее широкое применение в электрооборудовании промышленных предприятий.

Это может быть либо отключение автомата 2-QF, либо отключение катушки 2-КМ, которая включается релейной схемой. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Существует несколько вариантов выполнения схем соединения и подключения. Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними.
Виды заземления нейтрали

https://youtube.com/watch?v=v2Ch5Ko1Cx4

Функциональная схема управления

Один из элементов получает информацию от рабочих компонентов А, А, А, … Управляющая подсистема, на которую поступают сведения, перерабатывает их. После этого она направляет приказы рабочим элементам. В результате последние изменяют свое состояние. Здесь стоит сказать, что любые данные могут влиять на элементы, которые их получают. Информация считается управляющей тогда, когда она воздействует на ряд выделенных параметров устройства, описанных как «наблюдаемые», «основные», «внешние» и так далее. Часто управляющее устройство по пропускной способности и емкости невелико. В этом случае оно служит только для переключения потоков данных. Реальная же их обработка и формулирование приказов осуществляются в одном из элементов А, А, А,… либо согласно присутствующих в нем сведений. В таких случаях управление переходит в этот компонент. Это, в частности, имеет место в вычислительной машине. Элементами А, А, А, … выступают ячейки оперативной памяти. В одних содержится пассивная информация (к примеру, числа), в других — команды (приказы).

Основы цифровой схемотехники #1

Итак, продолжим погружение в г.. глубинные тайные знания

Для изображения электронных устройстви их узлов применяют три основных типа схем:

принципиальную, структурную, функциональную. В чем разница?

Принципиальная схема самая точная. Ее целью является возможность полного повторения устройства. Именно поэтому здесь наиболее полно указываются все используемые элементы, связи, входы и выходы микросхем и т.д. Обозначения в такой схеме жестко стандартизированны (привет ГОСТ 2.702-2011, все желающие могут самостоятельно ознакомиться)

Структурная схема самая простая. Позволяет выделить наиболее главные блоки системы и основные связи между ними. Применяется для общего представления, что вообще происходит. Часть обозначений стандартна, часть может быть произвольной.

Функциональная схема — нечто среднее между принципиальной и структурной. Фактически, часть наиболее простых блоков указывается, как в структурном виде, остальное- как на принципиальной схеме. По функциональной схеме вы сможете понять всю логику работы устройства (~~ага, прям всю и сразу~~) , но без доработки повторить его не получится.

Теперь пару слов про самые-самые нужные обозначения. Все узлы, блоки, части, элементы, микросхемы обозначают прямоугольниками. Все связи, по которым передаются сигналы, обозначают линиями. Все входы микросхем обычно рисуют слева прямоугольника, а выходы- справа. Но это ~~не точно~~ правило иногда нарушают для простоты и удобства рисунка.

Далее, введем еще несколько базовых понятий.

Положительный сигнал— сигнал, положительный уровень которого- логическая единица. Еще раз для самых ~~тупеньких~~ маленьких: есть сигнал-1, нет сигнала-0.

Понятие отрицательного сигнала попробуйте осмыслить сами

Активный уровень — уровень сигнала, при котором выполняется некое действие. При пассивном уровне сигнал не выполняет никакой функции.

Инвертирование — изменение уровня сигнала на противоположный.

Инверсный выход — выход, выдающий инверсный по сравнению с входным сигнал.

Прямой выход выдает сигнал такой же полярности, что и у входного.

Положительный фронт-переход сигнала из 0 в 1, отрицательный фронт -наоборот.

Передний фронт — переход из пассивного уровня в активный, задний фронт — наоборот.

Тактовый сигнал определяет своим приходом момент выполнения узлом его функции (помните, как мамка начинала ругаться, и вы тут же садились делать уроки?:) )

Ну и вспомним, что такое шина. Это группа объединенных по какому-то принципу линий передачи сигналов. (Нет, объединять по принципу «Хай буде так як хочеш ти» не стоит.) В шину, например, удобно объединять сигналы всех разрядов двоичного кода.

Посмотрим еще на кружочки, черточки, крестики и ромбики. Обозначения хорошие, ~~писать я про них, конечно же, не буду.~~

Пару слов о неинформационных выводах. Сделано так просто для удобства восприятия, что данные выводы логические сигналы не принимают и не выдают.

На микросхеме так же принято обозначать значком выполняемую функцию и сокращенно указывать входные и выходные сигналы. Сами микросхемы обычно обозначаются подписью DD с порядковым номером. Например, DD1, DD2, DD3.1, DD3.2, DD4. (После точки номер элемента внутри микросхемы, т.к. иногда на схемах удобно выносить частичную функциональность за пределы одного корпуса)

Для осознания, как это все смотрится вместе, смотрим ниже:

Также не буду вас особо грузить цифро-буквенными обозначениями микросхем, просто посмотрите картинки. Я вот совсем не люблю писать, но люблю картинки. Особенно когда за меня их кто-то нарисовал

Обычно микросхемы разных серий легко спрягаются, так как работают со стандартизированными уровнями сигналов. Но и тут не без исключений. КМОП- микросхемы иногда требуют особого сопряжения с ТТЛ. Почему? Я решил, что тут следует вставить очень наглядную картинку от наших забугорных товарищей. (Кстати, отметьте, у них совсем другие обозначения)

Думаю, теперь станет ясно назначение резистора в следующей картинке. Он просто несколько поднимает выходной логический уровень ТТЛ, чтобы с ним могла корректно работать КМОП-микросхема.

Тут есть всякие нюансы сопряжения, но вам пока достаточно помнить, что за вас уже давно все придумали и готовую схему сопряжения всегда вам готов подсказать всемогущий гугл

На этом первую часть я заканчиваю, а для тех, кому интересно, сслыка на нулевую часть:

http://www.cyberforum.ru/printed-circuit-boards/thread1483329.htmlhttp://www.kazedu.kz/referat/132428/4http://pikabu.ru/story/osnovyi_tsifrovoy_skhemotekhniki_1_5652712

Как правильно создать функциональную схему

На данных схемах отображаются детали, элементы и даже целые группы, оказывающие непосредственное влияние на работоспособность электрического устройства, выполнение им своих функций.

Каждая функциональная электрическая схема выполняется по установленным правилам:

Для отображения функциональных частей и связей между ними применяются специальные условно-графические изображения, определяемые стандартами ЕСКД. Как правило, большинство функциональных частей на этих схемах представляют собой обычные прямоугольники.
Графически схема строится таким образом, чтобы наглядно продемонстрировать последовательность иллюстрируемых процессов. Для отображение деталей и элементов используются совмещенный или разнесенный способы.
Совмещенный способ предполагает изображение составных частей, расположенных непосредственно возле друг друга.
При использовании разнесенного способа все детали и составные части наносятся в разных местах, чтобы создать более наглядное представление об отдельных цепях устройства.

При составлении схем чаще всего используется строчный способ. Графические значки деталей, составляющих единую цепь, отображаются по прямой линии, с последовательным, поочередным расположением друг за другом. Две или несколько цепей, расположенные рядом, прорисовываются параллельно, в виде вертикальных или горизонтальных строк.

При использовании разнесенного способа, на свободных местах схемы могут размещаться графические изображения элементов или деталей, выполненных совмещенным способом. Отдельные детали, используемые в устройстве лишь частично, отображаются полностью. При этом, отдельно указываются как использованные, так и не использованные части. Например, если изображается многоконтактное реле, то использованные контакты прорисовываются длиннее, а неиспользованные – короче.

Схемы электрические структурные

6.3.1 Схема электрическая структурная (код Э1) – схема, определяющая основные функциональные части изделия, их назначение и взаимосвязи.

Данные схемы разрабатывают при проектировании изделия на стадиях, предшествующих разработке схем других типов, и пользуются ими для общего ознакомления с изделием.

6.3.2 На схеме электрической структурной изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними.

Функциональные части изделия в соответствии с ГОСТ 2.721 изображают в виде прямоугольников, с размерами 10х10 или 10х15 мм или УГО, приведенных в соответствующих стандартах.

6.3.3 Графическое построение схемы должно давать наглядное представление о последовательности взаимодействия функциональных частей изделия. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

6.3.4 На схеме должны быть указаны наименования каждой функциональной части изделия, если для ее обозначения применен прямоугольник. Наименования в этом случае вписывают внутрь прямоугольников в соответствии с рисунком 6.13.

Рисунок 6.13 – Пример выполнения схемы электрической структурной

При большом количестве функциональных частей допускается взамен наименования проставлять порядковые номера справа от изображения или над ним, как правило, сверху вниз в направлении слева направо, В этом случае наименования указывают в таблице произвольной формы, помещаемой на поле схемы в соответствии с рисунком 6.14.

Порядковый номер	Наименование
1	Антенна
2	Колебательный контур
3	Детектор
4	Усилитель
5	Источник питания
6	Телефон

Рисунок 6.14 – Схема электрическая структурная приемника прямого усиления Следует обратить внимание на то, что при использовании цифровых обозначений вместо наименований функциональных частей наглядность схемы существенно ухудшается, так как назначение каждой функциональной составной части выясняется не только по изображению, но и с помощью перечня, приведенного в таблице. ВНИМАНИЕ: В СТУДЕНЧЕСКИХ РАБОТАХ И ПРОЕКТАХ ПРИ ВЫПУСКЕ СХЕМ ЭЛЕКТРИЧЕСКИХ СТРУКТУРНЫХ, НАИМЕНОВАНИЯ ФУНКЦИОНАЛЬНЫХ УСТРОЙСТВ РЕКОМЕНДУЕТСЯ ВПИСЫВАТЬ ВНУТРЬ ПРЯМОУГОЛЬНИКОВ

ВНИМАНИЕ: В СТУДЕНЧЕСКИХ РАБОТАХ И ПРОЕКТАХ ПРИ ВЫПУСКЕ СХЕМ ЭЛЕКТРИЧЕСКИХ СТРУКТУРНЫХ, НАИМЕНОВАНИЯ ФУНКЦИОНАЛЬНЫХ УСТРОЙСТВ РЕКОМЕНДУЕТСЯ ВПИСЫВАТЬ ВНУТРЬ ПРЯМОУГОЛЬНИКОВ. 6.3.5 На схеме допускается помещать технические характеристики функциональных частей, поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывать параметры в характерных точках (величины напряжений, токов, форсы импульсов и т.п.)

6.3.5 На схеме допускается помещать технические характеристики функциональных частей, поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывать параметры в характерных точках (величины напряжений, токов, форсы импульсов и т.п.).

6.3.6 На схемах несложных изделий функциональные части располагают в виде прямой цепочки в соответствии с направлением распространения сигнала слева направо.

Схемы изделий, содержащих несколько каналов распространения сигналов, рекомендуется выполнять в виде параллельных горизонтальных цепочек. Дополнительные и вспомогательные цепи при этом необходимо выводить из основных цепей.

Для повышения наглядности основные цепи рекомендуется располагать горизонтально, а дополнительные и вспомогательные – вертикально или горизонтально между основными цепями.

Пример выполнения схемы электрической структурной приведен в приложении М данного пособия.

Исключение элементов

Графы часто изображают обобщенно, пропуская при этом несущественные шаги и детали. В таких случаях может оказаться, что от состояния нескольких разных подсистем будет зависеть тот путь, по которому пойдет командная функция. Условие, при выполнении которого произойдет такой переход, как правило, указывают рядом с дугой (стрелкой). В этом случае функциональная схема показывает, что в устройстве присутствуют два элемента. Ими являются блоки проверки и исполнения операций. Управление при этом будет переходить из одной подсистемы в другую согласно стрелкам. В устройстве могут присутствовать и иные компоненты. Однако функциональная схема их не отображает. Они именуются средой. Эти подсистемы никогда не получат управления, что и обуславливает их отсутствие на графе.

Функциональная схема автоматизации

Множество состояний для лучшего понимания можно именовать обобщенными состояниями. Дуга соединяет две вершины по направлению от первой ко второй при определенном условии. Это возможно тогда, когда хотя бы одно состояние, которое относится к первой точке, может перейти в любое другое, относящееся ко второй. Таким образом, дуга указывает возможность трансформации из одного обобщенного положения в другое. Формально, согласно такому определению, функциональная схема автоматизации не отражает пространственного разделения устройства на элементы. Однако здесь следует учесть важный момент. Обычно указанное разделение отражается в способе, который используется для определения обобщенных состояний.

Что такое структурная схема

Структурная схема показывает основные функциональные части электронного изделия, назначение электронных блоков и взаимосвязи между ними. Схема отображает принцип действия электронных аппаратов в общем виде. Действительное расположение компонентов на структурной схеме не учитывают и способ связи не раскрывают. Построение схемы должно давать наглядное представление о

Электронном изделии,
последовательности взаимодействия функциональных частей в изделии. Функциональные части на схеме показаны в виде прямоугольников или условных графических обозначений. При изображении функциональных частей в виде прямоугольников их наименования, типы и обозначения вписывают внутрь прямоугольников.

Направление хода процесса, происходящего в изделии, показаны стрелками, соединяющими функциональные части. На схемах простых изделии функциональные части располагают в виде цепочки в соответствии с ходом рабочего процесса в направлении слева направо. Схемы, содержащие несколько основных рабочих каналов, рекомендуется вычерчивать в виде параллельных горизонтальных строк.

Ниже на нескольких примерах показаны правила и особенности построения структурных схем устройств и систем.

На рис.1 приведена упрощенная структурная схема телефона

Мобильный телефон имеет структуру микропроцессорной системы, которая содержит: — ЦП (один или два)

— память (ОЗУ ПЗУ)

— контролер питания

— контролер зарядки

— контролер (зачастую ПЛИС), усилитель, диплексер радиочастотного тракта

— другая периферия

Наша группа «ВКонтакте»

Естественно, что она значительно полнее, чем структурная схема, отображает свойства ЭУ. Метки: САЭП , тематические статьи , технический словарь , электрические схемы , электропривод Электрическая схема — это графическое изображение связей между электрическими элементами установки, позволяющее понять принцип действия электротехнического устройства.

Наряду с силовыми контроллерами применяются командоконтроллеры в контакторных схемах управления грузоподъемных механизмов лебедки, краны. Методические указания по чтению электрических схем заключаются в рекомендациях по принятому порядку последовательности изучения электрифицированной установки.

Катушка контактора К1 получает питание, и контактор, сработав, подключает своими замыкающими контактами электродвигатель к сети. Прибор М.

Другой тип принципиальных схем отражает управление приводом, линией, защиту, блокировки, сигнализацию. Вид и номер являются обязательной частью условного обозначения, а указание функции — не обязательным. Один из них отображает первичные силовые сети.

Структурные схемы ЭВМ, предприятий и управления — какие их особенности? На схеме посредством системы позиционных обозначений однозначно определяют все изображенные на ней элементы.

4.1. Схема электрическая структурная (Э1)

Допускается помещать на схемы технические данные изделия в виде диаграмм, таблиц или текста. Отличие структурной схемы от функциональной Таким образом, различие структурной и функциональной схем состоит в том, что структурная схема обрисовывает общую картину устройства и указывает на местоположение функциональных элементов и звеньев, а функциональная более точно описывает положение элементов в узлах, взаимодействие между элементами схемы.

Масштабы компании исчисляются в объеме производства, численности персонала, денежном доходе. Графические обозначения элементов следует выполнять линиями той же толщины, что и линии связи. Таблица соединений может быть выполнена в виде самостоятельного документа на формате А4 с основной надписью но ГОСТ 2. Затем следует ознакомиться со схемой силовой цепи, начиная с источника тока.

В береговых установках, где мощность питающей сети во много раз превышает мощность включаемого электродвигателя, можно непосредственно включать электродвигатели больших мощностей, нежели в судовых условиях, где мощности электростанций ограничены. Для упрощения графики схемы допускается сливать отдельные провода, идущие на схеме в одном направлении, в общую линию. Запись элементов, входящих в каждое устройство функциональную группу , начинают с соответствующего заголовка. Мефодьева Л. Как читать схему . Часть 7. Power sequence for Desktop.

Составление функциональной схемы автоматизации

Главная Избранные Случайная статья Познавательные Новые добавления Обратная связь FAQ

Функциональная схема определяет функциональную связь всех элементов, разъясняет процессы, протекающие в отдельных частях и в целом. Функциональные элементы изображаются на функциональной схеме в виде условных графических обозначений. Графическое построение схемы должно давать наиболее наглядное представление о системе.

Система автоматического управления может быть представлена в виде сочетания двух элементов: объекта управления и управляющего устройства

На управляющее устройство УУ поступает информация о целях и задачах управления (задание 3) и информация х о состоянии объекта управления ОУ. На основе полученной информации управляющее устройство вырабатывает управляющее воздействие у. Для реализации системы управления в соответствии с этой схемой необходимо знать математическую модель объекта управления и выбрать управляющее устройство.

В качестве управляющего устройства используются автоматические регуляторы.

В функциональной схеме системы управления элемент сравнения ЭС сравнивает текущее значение регулируемого параметра хт, вырабатываемого измерительным устройством ИзУ, с его заданным значением х3, поступающим от задатчика 3, и посылает сигнал рассогласования на вход формирующего устройства ФУ.

Роль последнего — получение определенного закона регулирования, под которым понимается зависимость между рассогласованием и выходной величиной регулятора.

Элемент сравнения и формирующее устройство вместе составляют регулирующее устройство. Сигнал с выхода формирующего устройства поступает на вход исполнительного устройства ИсУ, который реализует выработанный регулятором закон регулирования. Формирующее устройство обычно реализуется либо в виде последовательного соединения усилителя У и корректирующего элемента К, либо путем охвата усилителя или ряда элементов в прямой цепи регулятора обратной связью. Иногда оба способа используются совместно, т. е. в регуляторе применяются как последовательное включение корректирующего элемента, так и обратная связь.

СУН КОР-МАС.

Станция учета нефти (СУН) КОР-МАС предназначена для измерения массового расхода и объема протекающей по трубопроводу газонефтяной смеси и чистой нефти, влагосодержания, солесодержания и плотности. Станция учета состоит из технологической части, узла качества, электронного блока, блока передачи и сигнализации данных, блока цифропередачи и трубопоршневого устройства. Технологическая часть содержит три измерительные ветви (рабочую, резервную, контрольную), в которых находятся задвижки, фильтры, датчики перепада давления (дроссельные устройства), струевыпрямители и турбинные расходомеры.

Измерители качественных параметров (плотности 9, влагосодержания 7 и солесодержания 5) смонтированы в отводной части на выходной части трубопровода. Прокачка нефти через отводную часть осуществляется насосом 11. Для обеспечения качественных измерений предусмотрены фильтры и струевыпрямители. Для контроля работы установки на входе и выходе установлены манометры 12 и 15 и термометры 13 и 16.

Сигналы от измерительных турбин (от каждой в отдельности) поступают в центральный блок 20, где имеются аналоговый и цифровой интеграторы. На входе интегратора получается сигнал, пропорциональный объему нефти, протекающей через два расходомера. Объем считывается с аналогового прибора. Выходные импульсы цифрового интегратора делятся цифровым делителем на калибровочный коэффициент, в результате чего импульсы, выходящие из делителя, соответствуют объемным единицам нефти, протекающей через расходомеры. Эти импульсы суммируются электрическим счетчиком. Сигнал плотномера поступает на аналоговый прибор и далее в операционный блок. Сигналы измерителей влагосодержания через аналоговый интегратор также попадают в операционный блок. Их значения могут, также считываться с аналоговых вторичных приборов. В операционном блоке электрические сигналы от турбинных расходомеров из цифрового интегратора, пропорциональные объемному расходу нефти, и сигнал аналогового интегратора, пропорциональный сумме объемных процентов влаго- и солесодержания, а также выходной сигнал электронного блока плотномера автоматически пересчитываются в показатели массы брутто и чистой нефти, протекающей по СУН. Для отбора средней пробы жидкости из трубопровода, характеризующей среду за определенный промежуток времени, необходимый для лабораторных исследований, на СУН предусмотрен автоматический пробоотборник 10, который получает управление от блока 22.

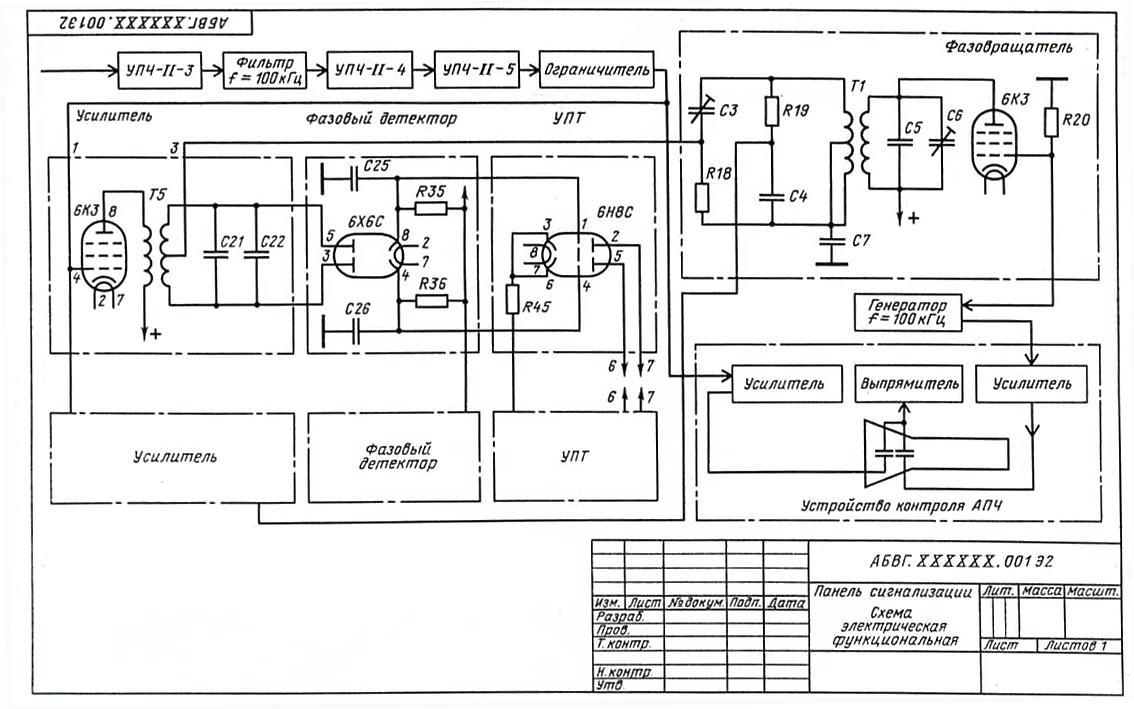

Схема электрическая функциональная
