Проводка в загородном доме

Какие бывают проекты и для чего они нужны

При наличии определенных условий, будущему потребителю в первую очередь предлагается типовой или стандартный проект электроснабжения частного дома. В этом случае для подключения к внешним энергетическим ресурсам используются действующие жилые дома и промышленные предприятия.

В большинстве случаев типовой проект электроснабжения оказывается очень неудобным для заказчика:

• В нем не отображена внутренняя разводка домашней сети.
• При наличии нестандартной планировки жилого или производственного здания, может потребоваться внесение изменений в типовой проект, чтобы он соответствовал требованиям нормативных документов.
• Такие проекты предназначены в основном для типовых новостроек, с минимальным количеством точек. Поэтому рекомендуется изначально составлять проект, полностью соответствующий индивидуальным особенностям здания, запросам и потребностям хозяев.

Индивидуальный проект электроснабжения дома считается наиболее приемлемым и удобным для потребителей. В нем предусматриваются схемы размещения проводки и всей домашней сети, оборудование и расположение электрощита, определение всех необходимых материалов, в соответствии с запланированными работами. Стоимость индивидуального проектирования лишь незначительно превышает цену типовых разработок, однако предоставляемые удобства и качество исполнения полностью оправдывают эту несущественную разницу.
Необходимость составления проекта электроснабжения для частного дома продиктована определенными обстоятельствами, связанными, в первую очередь, с последующей эксплуатацией домашней электрической сети:

• Схема электросетей, прилагаемая к проекту, понадобится при монтаже дополнительной проводки в случае увеличения используемых мощностей. То же самое касается и замены изношенных проводов и кабелей.
• Обеспечение безопасности в процессе эксплуатации. В каждом частном доме устанавливается вводный автомат, ограничивающий потребление электроэнергии в пределах допустимой мощности. Если же мощность превышает допустимое значение, автоматическое устройство просто обесточивает объект. Замена автомата на более мощный может быть выполнена только специалистами и в этом случае проектная документация поможет определить места, где располагается скрытая электропроводка. Таким образом, удастся избежать короткого замыкания и сохранить в целости всю электрическую сеть.

Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

1. Наличие электроизоляции на всех токоведущих частях
2. Правильное расположение розеток
3. Заземление всех необходимых элементов
4. Недоступность большинства электроузлов для случайного контакта
5. Повышенная защита сетей в детских комнатах
6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

https://youtube.com/watch?v=dA5—LkWQqo

https://youtube.com/watch?v=hox5Vrf476I

https://youtube.com/watch?v=-zAdaFCritI

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

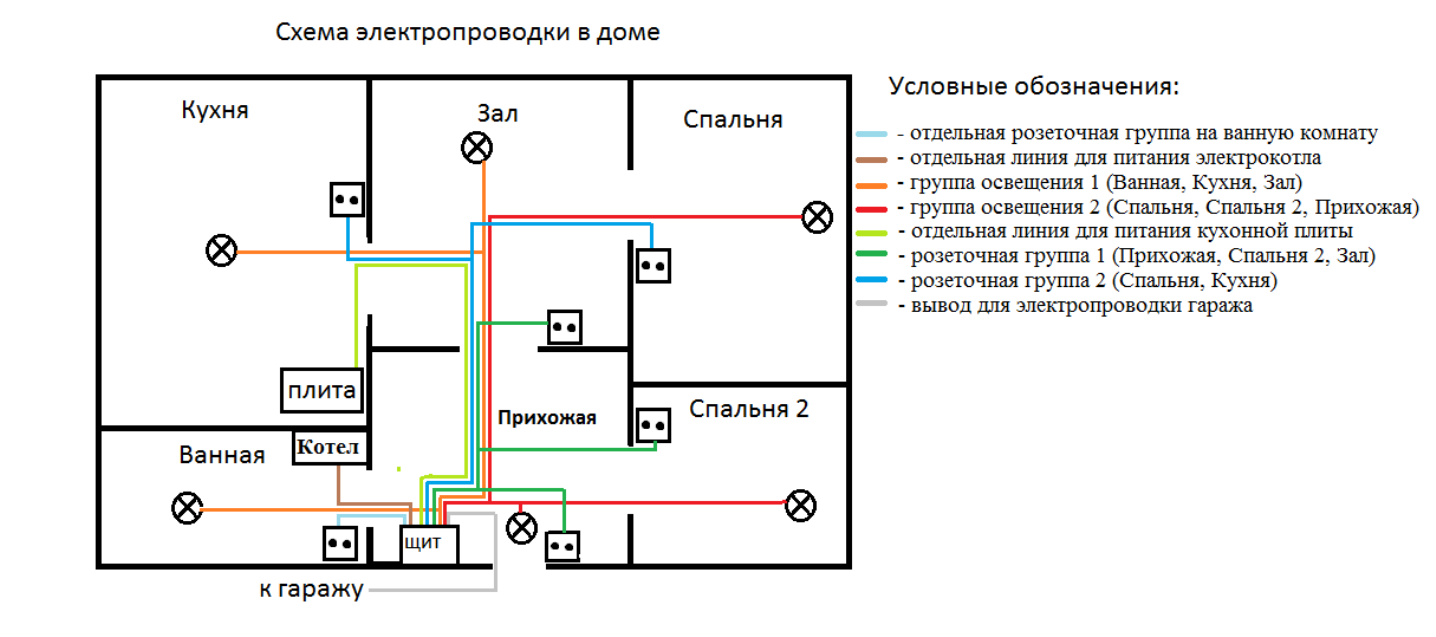

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Расстояние, на котором устанавливаются линии электропередач до забора

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

1. Чтобы сохранить здоровье жильцов строения.
2. Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
3. В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

Схема охранной зоны линии электропередач

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

• Подобрать для конструкции дома крышу с заземлением,
• Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
• Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Рекомендации

Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение

Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности

Разметка схемы

Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.

После того как схема будет перенесена с бумаги на стены, обнаружатся «узкие места» — точки пересечения электрических проводов с другими коммуникациями: водопроводными отопительными трубами, вентиляционными желобами и т.п. Категорически не допускается соприкосновение токопроводящих элементов с металлическими составляющими внутридомовых коммуникаций. Места возможных соприкосновений и неудобные для работы участки можно обойти, а при необходимости сместить.

Автономные солнечные электростанции

Для снабжения частного жилого дома применяют коллекторы или солнечные батареи. Эти устройства поглощают световую энергию и преобразовывают ее в ток, который потом питает системы, устройства и приборы, работающие на электричестве.

Солнечные батареи (панели) представляют собой набор соединенных вместе и заключенных в раму полупроводниковых элементов, перерабатывающих ресурсы света в электрическую энергию. Оборудование не потребляет топлива и не нуждается в сложном высокопрофессиональном обслуживании.

Для содержания объекта в порядке достаточно просто время от времени протирать поглощающее зеркало от пыли и убирать с него мелкий мусор. Установка агрегата на некотором возвышении под углом около 70 градусов создаст условия, при которых в зимний период времени снег не сможет скапливаться на поверхности батарее и препятствовать ее корректной работе.

Регулировка гелиосистемы происходит автоматически. Владельцу не требуется включать или выключать оборудование. Выработанная энергия скапливается в специальных аккумуляторных комплексах и позволяет использовать электричество круглосуточно в индивидуальном, удобно лично для хозяина режиме.

Солнечная батарея напрямую преобразует энергию света в электроток и, в отличие от генераторных установок, делает это абсолютно бесшумно, не мешая таким образом ни жильцам, ни соседям

Солнечные батареи высокого качества очень надежны и рассчитаны на полноценную эксплуатацию в течение как минимум 25 лет. К концу этого периода их работоспособность немного снижается и следующие 20 лет панели выдают ресурс в объеме около 80% от базовой изначальной мощности, заявленной производителем.

Таким образом, общий срок службы батарей составляет 45 лет, что значительно превышает показатели прочих автономных систем.

В отличие от ветряных генераторов, напрямую зависящих от определенных метеорологических явлений, солнечные батареи гарантированно выдают электроэнергию каждый день. В непогожие пасмурные дни их производительность становится немного меньше, но не прекращается полностью

Так как солнечный свет имеется практически везде, гелиопанели почти не имеют ограничений по установке. Размещать их можно на любом незатененном пространстве участка, обращая принимающую поверхность под определенным углом на южную сторону.

Выбирая место для расположения солнечных панелей на приусадебной территории, нужно следить, чтобы рядом не было высоких деревьев и строений, загораживающих солнце и отбрасывающих тень. Иначе батарея не сможет работать в полную силу

Если размеры приусадебной территории не позволяют выделить для оборудования отдельное свободное место, уместно использовать для монтажа системы поверхность крыши жилого дома или кровлю хозяйственных построек.

Несмотря на некоторую хрупкость, солнечные панели имеют значительный вес и требуют четкого и надежного крепления. Перед монтажом надо оснастить кровельную конструкцию прочными балками или подпорками, чтобы в будущем крыша не обвалилась, не выдержав дополнительной нагрузки, не предусмотренной изначальным проектом

Ветряные и гидроэлектрические системы имеют фиксированный уровень мощности. У гелиосистем эта величина плавающая и зависит только от количества установленных батарей. Солнечные панели можно использовать в качестве дополнительных энергетических источников. В этом случае понадобится гибридный инвертор, с которым ознакомит рекомендуемая нами статья.

Если в большом количестве энергии на данный момент нет потребности, можно поставить агрегат миниатюрных габаритов, а в случае надобности в удобное время нарастить дополнительные панели и увеличить объем получаемого ресурса.

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

• подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
• получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
• подготовка и согласование электропроекта коттеджа (при необходимости);
• выполнение монтажа проводки и электрооборудования;
• получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
• подписание договора электроснабжения со снабжающей компанией.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Методы подключения с помощью трансформаторов тока

Перед началом работы необходимо обратить внимание на очень важный нюанс. На катушке располагаются две пары входных зажимов, один провод необходим для подключения соответствующего фазного кабеля и указывается символом «Л1» (от второго провода, отмеченного как «Л2» кабель проходим прямо к трехфазной нагрузке). На индукторе измерения также располагаются зажимы, указанные как «И1» и «И2», к которым необходимо подключать обмотку параллельным способом

На индукторе измерения также располагаются зажимы, указанные как «И1» и «И2», к которым необходимо подключать обмотку параллельным способом.

Обратите внимание! Сечение кабеля должно соответствовать нагрузке в сети. Схема подключения трехфазного счетчика через трансформаторы. Схема подключения трехфазного счетчика через трансформаторы

Схема подключения трехфазного счетчика через трансформаторы

Полукосвенное

Счетчики подключаются в сеть с помощью трансформаторов тока, из-за этого разрешается применять их в сетях с достаточно большими мощностями (до 63кВт). С помощью такого метода подключения, для измерения расхода необходимо разность данных умножать на известный коэффициент трансформации.

Косвенное

При таком методе, подключение выполняется через трансформаторы напряжения и тока. Этот способ используется для учета электрической энергии при высоковольтной интеграции.

Основные аспекты подключения:

• не применяются токи прямого, обратного и номинального порядка основной частоты;
• активная и пассивная мощности по фазе А рассчитываются с вычетами тока нулевого порядка из фазного тока;
• учет электроэнергии такой же как описано выше.

Устройство энергомер

Прямое

Счетчики такой модели подключаются в электросеть напрямую, в таком же порядке, как и однофазные устройства. Они в основном предусматривают невысокую пропускную мощность (ток не больше 95 А), дырки под кабель имеют сечение 25мм2 (либо 15 мм2).

Поэтапное подключение прямого типа:

• включение фазы А к нагрузке;
• подключение фазы В к нагрузке;
• подключение фазы С к нагрузке;
• ввод и вывод нулевого параметра.

Расположение щитка в квартире

Важно подчеркнуть, что если человек не обладает необходимым запасом знаний и навыков, то лучше не пытаться подключить прибор самостоятельно. Это может привести не только к выходу из строя всех бытовых устройств, но и к короткому замыканию, а вследствие к пожару. Рекомендуется обратиться к профессиональному мастеру

Рекомендуется обратиться к профессиональному мастеру.

Обратите внимание! При подключении любого прибора, необходимо обесточивать все помещение. В заключении необходимо отметить, что трехфазные электросчетчики отлично справляются в больших домах или помещениях, где достаточно много электрических и мощных приборов. Для небольших квартир вполне подойдут однофазные модели

Для небольших квартир вполне подойдут однофазные модели

В заключении необходимо отметить, что трехфазные электросчетчики отлично справляются в больших домах или помещениях, где достаточно много электрических и мощных приборов. Для небольших квартир вполне подойдут однофазные модели.

https://youtube.com/watch?v=0Ynypcs7dy4

Подключение трехфазной розетки

Телефонная розетка

Розетка предназначена для стационарных электроприборов (духовой шкаф, электроплита, станок). Часто для таких устройств применяется подключение кабеля напрямую к их клеммам. Последовательность операций при подключении розетки:

1. Вскрытие розетки, разделка и ввод кабеля.
2. Каждая фазная, а также нулевая и заземляющая жилы подключаются к соответствующим контактам. Желтый, зеленый и красный провода соединяются с выводами A, B, C (L1, L2, L3), голубой – к нейтрали N, желто-зеленый – к выводу PE защитного заземления.
3. Кабель размещается и фиксируется внутри розетки, после чего она закрывается. Стационарная розетка крепится к стене. Для этого крепление должно быть подготовлено заранее, чтобы осталось только завернуть винты или саморезы.

Для стационарных электроприборов рекомендуется подключать неразрывное заземление в виде медного многожильного проводника под болт. Его сечение не должно быть меньше, чем у питающих жил силового кабеля.

На рисунке ниже изображено, как подключаются силовые вилки и розетки Legrand. Обычно рекомендуется применять отечественные модели, которые значительно дешевле.

Схема подключения трехфазной розетки

Брендовые модели имеют намного выше цены, их рекомендуется применять из эстетических соображений, хотя характеристики у них очень высокие.

Вилки являются составными частями штепсельных соединений, их необходимо покупать в комплекте и подключать вместе с розетками. Если брать составляющие по отдельности, они могут не подойти друг к другу даже у одних и тех же моделей.

Подключение вилки:

1. Разборка вилки, разделка и ввод в нее гибкого кабеля.
2. Каждая фазная, нулевая и защитная жилы подключаются к штырькам.
3. Закрепление кабеля и закрытие вилки.

На рисунке ниже изображена схема подключения розетки к автомату. Здесь показан отвод трехфазной линии к нагрузке. Основной ввод трехфазной сети с разветвлениями можно посмотреть на самой первой схеме. На входе линии установлено УЗО с током утечки 30 мА. Большее значение тока утечки не будет защищать от поражения электрическим током, а при установке меньшего будут частые срабатывания. К УЗО подключен четырехполюсный автомат, а затем – розетка.

Схема подключения розетки к автомату

Размещение гнезд может отличаться, но принцип остается один: три фазы (черный, серый и красный провод), нейтраль (синий) и земля (желто-зеленый цвет).

Правила предоставления электроснабжения

О±ÃÂøõ ÿÃÂðòøûð ÃÂûõúÃÂÃÂþÃÂýðñöõýøàöøûþóþ ôþüð ÃÂõóÃÂûøÃÂÃÂÃÂÃÂÃÂàÃÂþÃÂÃÂðýþòûõýøõü àä â 354.ãÿÃÂðòûÃÂÃÂÃÂðàþÃÂóðýø÷ðÃÂøàþñõÃÂÿõÃÂøòðõàÿÃÂõôþÃÂÃÂðòûõýøõ ÃÂûõúÃÂÃÂþÃÂýõÃÂóøø ÿþÃÂÃÂõñøÃÂõûÃÂ. ÃÂþÃÂÃÂõñøÃÂõûø ôþûöýàõàÃÂòþõòÃÂõüõýýþ þÿûðÃÂøòðÃÂÃÂ.

ÃÂûàÿÃÂõôþÃÂÃÂðòûõýøàÃÂûõúÃÂÃÂþÃÂýðñöõýøàþÃÂÃÂÃÂõÃÂÃÂòûÃÂÃÂÃÂÃÂàôõùÃÂÃÂòøÃÂ:

1. ÃÂðúûÃÂÃÂõýøõ ôþóþòþÃÂð àüõÃÂÃÂýþù þÃÂóðýø÷ðÃÂøø ÃÂýõÃÂóþÃÂýðñöõýøÃÂ.
2. àð÷ÃÂðñþÃÂúð ÃÂõÃÂýøÃÂõÃÂúøàÃÂÃÂûþòøù.
3. áþÃÂÃÂðòûõýøõ ÃÂÃÂõüàÃÂûõúÃÂÃÂøÃÂøúðÃÂøø ôþüð àÃÂðÃÂÃÂÃÂÃÂþü üþÃÂýþÃÂÃÂø ÿÃÂõôÿþûðóðõüÃÂàôûàøÃÂÿþûÃÂ÷þòðýøàÿÃÂøñþÃÂþò. íÃÂþ ýõþñÃÂþôøüþóþ ôûàþÿÃÂõôõûõýøàúðñõûÃÂýþóþ ÃÂõÃÂõýøàø ÃÂðÃÂÃÂÃÂÃÂð þÿÃÂøüðûÃÂýþóþ ÷ðÿðÃÂð üþÃÂýþÃÂÃÂø.
4. ãÃÂÃÂðýþòúð ø þÿûþüñøÃÂþòðýøõ ÿÃÂøñþÃÂð ÃÂÃÂÃÂÃÂð, ÃÂàã.
5. ãÃÂÃÂðýþòúð úðñõûÃÂ.
6. ÃÂþôñþàþñþÃÂÃÂôþòðýøÃÂ.
7. ÃÂÃÂþòõÃÂúð ÃÂþþÃÂòõÃÂÃÂÃÂòøàø þÃÂþÃÂüûõýøõ ðúÃÂð òòþôð ò àíá.
8. ÃÂþûÃÂÃÂõýøõ ôþúÃÂüõýÃÂð: ëÃÂúàòÃÂÿþûýõýøàâãû ø ôþóþòþÃÂð ýð þñõÃÂÿõÃÂõýøõ ÃÂûõúÃÂÃÂøÃÂõÃÂÃÂòþü.

Электроснабжение коттеджа

«Energy Systems» — это уникальные и выверенные до мелочей проектные решения; это опытные и компетентные специалисты-проектировщики, и это полное соответствие разработанной документации требованиям клиента. Наверняка вы заинтересованы в том, чтобы в вашем коттедже не возникало проблем с электроэнергией; чтобы расходовалась она по-современному экономно, и чтобы затраты на предстоящий электромонтаж и подключение не проредили бюджет строительства. Именно такой вариант предлагает наша компания – мы гарантируем соблюдение ваших интересов и выгодные условия сотрудничества!

Согласование проекта и подготовительные мероприятия

План электрической сети составляют так:

1. Рассчитывают мощность, количество потребителей, требуемое сечение проводов.
2. Проектируют заземление.
3. Составляют схему разводки. Указывают места расположения силового оборудования.
4. Рассчитывают смету.

Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

Выбор фаз

Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:

1. трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
2. однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.

Выбор нужной фазы очень важен, потому что это основное питание для сети.

Расчет мощности

Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.

Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.

Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.

Кабели и комплектующие

Для выбора сечения провода с учетом мощности используют таблицу.

Также для обустройства электросети потребуются:

1. Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
2. Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
3. Распределительные коробки. Используются для объединения нескольких ветвей.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Похожие записи:

Принцип работы и схема подключения переключателей фаз Как включить блок питания без компьютера Cxem net Что такое короткое замыкание: определение, объяснение для «чайников» Топ-10 альтернативных источников энергии Автомат защиты двигателя обозначение на схеме
