Генератор снабжает всю систему автомобиля электрическим током. Осенью и зимой автомобилю приходится уделять больше внимания чем обычно, и это касается не только смены резины и омывающей жидкости. Многим знакома ситуация, когда утром после морозной ночи автомобиль не заводится. Одна из самых распространенных причин такого поведения авто — неисправность генератора.
Зачем нужен генератор в автомобиле?
Генератор — устройство, которое заряжает аккумулятор и обеспечивает электрическим током все системы автомобиля. В машинах используют генераторы переменного тока, потому что они дешевле, компактнее и надежнее, чем генераторы постоянного тока. Генератор вырабатывает переменный ток, который при помощи диодного моста преобразовывается в постоянный, и питает все системы автомобиля. Для нормальной работы авто должно получать стабильное напряжение 14 В. Для того, чтобы поддерживать напряжение на нужном уровне, в каждом генераторе есть регулятор.
Генератор состоит из следующих основных узлов: — передняя и задняя крышки; — статорная обмотка; — ротор с обмоткой возбуждения; — диодный мост; — конденсатор; — крышка защитная; — подшипники; — шкив.
Как понять, что генератор пора ремонтировать или менять?
Если автомобиль не заводится — это крайняя стадия неисправности генератора, а первые “звоночки” были еще раньше. Среди явных признаков неисправностей отмечают: ● горит лампа ошибки АКБ; ● снизилась яркость галогенных фар; ● снизилась яркость приборной панели при низких оборотах двигателя; ● на приборной панели горят сразу несколько ламп, сообщающих об ошибках. Если автомобиль не заводится, а из-под капота раздаются щелчки втягивающего реле, не спешите менять генератор — вполне возможно, что из строя вышел сам аккумулятор.
Как проверить исправность генератора?
Если есть сомнения, можно поехать в автосервис и провести диагностику. Проще и быстрее купить мультиметр и сделать диагностику самостоятельно. Переведите мультиметр в режим замера напряжения и постоянном токе и коснитесь клемм проводов АКБ. Нормальные показатели напряжения находятся в диапазоне от 13,8 до 14,8 В. Если цифра меньше нижней границы, то с генератором могут быть проблемы. Тем же прибором коснитесь контакта генератора с маркировкой «30» («B+») чтобы измерить напряжение на выходе. Цифры там должны быть такими же — 13,8 до 14,8 В. Если у вас есть амперметр, замерьте силу тока на выходе генератора в разных условиях: ● на холостых оборотах; ● с обогревом сидений и стекол; ● с включенным кондиционером; ● при увеличении количество оборотов двигателя. Полностью исправный генератор должен выдавать одинаковые показатели тока вне зависимости от условий.
На что обратить внимание при выборе?
Есть ряд деталей, на которые нужно обращать внимание перед покупкой генератора. В первую очередь смотрите на упаковку: 1
обязательно наличие адресов поставщика и производителя на коробке — если, конечно, им нечего скрывать; 2. информация о сертификации товара (СТР, ЕАС, ISO) — товар должен соответствовать техническим стандартам. Если сертификата нет, генератор покупать не стоит; 3. информация о гарантии: с какого момента она считается и какой срок составляет. Например, гарантия производителя “СтартВОЛЬТ” на генераторы действует 2 года с момента продажи, но есть случаи, когда срок считается с момента производства; 4. информация об оригинальных кодах товара и его применяемости к вашей модели автомобиля — будет неприятно, если после покупки вы узнаете, что он вам не подходит; 5. собственная система идентификации запчастей — у добросовестных производителей есть собственные уникальные номера деталей для конкретных моделей авто: например, генератор “СтартВОЛЬТ” для а/м ВАЗ 2110 имеет фирменное обозначение производителя LG 0110; 6. наличие в коробке уплотнителя или вкладышей для защиты от механических повреждений.
Какие плюсы и минусы у использования газовых электрогенераторов
Такие генераторы работают на природном газе и пропанобутановых смесях. Их мощность составляет от 1,5 кВт до десятков тысяч. Даже при низком давлении газа, этот аппарат обеспечит вас электроэнергией. А время бесперебойной работы обычного газового генератора от баллона объемом 50 литров составляет около 20 часов. Одно из важнейших достоинств газовых электрогенераторов – это их экологическая безопасность. Благодаря отсутствию масштабных выхлопных газов, которые так часто встречаются в бензиновых моделях, газовые генераторы практически не токсичны.
Также стоит учитывать, что запустить двигатель у такого агрегата можно только при положительных температурах, поэтому желательно его устанавливать в отапливаемом помещении. Среди плюсов стоит отметить и бесшумную работу газовых электрогенераторов, а также отсутствие вибрации (низкое давление на поршень двигателя), непрерывную подачу топлива и высокую экономичность использования.
Газовые генераторы используются в большинстве случаев там, где потребляется большое количество электроэнергии (от 500 кВт). Их маленький размер обеспечивают компактность, что является довольно важным фактором на производстве. Этот агрегат справится со всеми поставленными перед ним задачами: его можно использовать для сельскохозяйственных нужд, магазинов, складов и других помещений. Хотя в последнее время газовые генераторы становятся популярными и в быту.
Устройство атомобильного генератора
Автомобильный генератор устроен из большого числа составляющих деталей, которые взаимосвязаны между собой в одном устройстве.
Абсолютно любой генератор, используемый в автомобилях, состоит из передней и задней крышек корпуса. Последняя, в свою очередь, стягивают неподвижную часть, называемую статором генератора.
Как правило, генераторы крепятся в передней части моторного отсека через отверстия в крышках устройства непосредственно к двигателю. Крышки изготавливаются из алюминиевого сплава в специальных отливочных формах и имеют вентиляционные отверстия, предназначенные для охлаждения генератора при его работе.
Рисунок 3 – Устройство автомобильного генератора
На корпусе крышке со стороны контактов выводов, как правило, устанавливается щеточный механизм, который собирается совместно со стабилизатором напряжения.
Статор собирается из тонкого стального проката толщиной до 1 мм. Есть варианты статоров, которые выполняются навивочным способом. Однако с целью экономии материала при изготовлении неподвижной части, он собирается из сегментов в виде подков.
Ротор генератора изготовлен из мягких марок сталей в случае работы его на шарикоподшипниковых опорах. По своей сути это электромагнит, который расположен на валу генератора. В случае применения роликовых подшипников вал изготавливается из легированной стали. На конце в месте посадочного места шкива выполнен на роторе специальный паз для надежного его крепления.
На рисунке 3 видно, что шкив генератора закручивается на резьбу вала ротора, в торцевой части которого имеется специально отфрезерованное под шестигранник отверстие. Данное отверстие предназначено для стопорения вала генератора в случае закручивания (отвинчивания) гайки крепления шкива.
Щеточный аппарат автогенератора — это графитно — медные контакты, которые прижимаются специальными пружинками к контактным кольцам.
Выпрямительный узел выполнен в форме диодного моста. Данный узел достаточно ответственный в генераторе и покрыт слоем изоляции для того, чтобы избежать короткого замыкания в результате случайно попавшей грязи, влаги или другого инородного дела в цепь аккумулятора. В данном случае возникает риск возникновения пожара и, к сожалению, такие случаи не редкость сегодня.
Подшипники генератора применяются простейшего типа, как правило, это шариковые и являются расходным материалом( как и щеточный аппарат), то есть с течением времени производят их замену. Устанавливаются на специальные посадочные места ротора в направлении по оси.
Охладитель генератора автомобиля выполнен традиционно воздухом (рисунок 4). Со стороны противоположной шкиву генератора на его вал установлен небольшой вентилятор, заключенный в кожух для защиты рабочего колеса.
Рисунок 4 — Вентилятор генератора
На сегодняшний день существует множество различных модификаций автомобильных генераторов. Большинство современных генераторов комплектуются электронными стабилизаторами напряжения с выдачей сигнала на панель водителя. Однако, в тех или иных случаях, принцип работы у всех моделей аналогичен вышеупомянутому.
Генераторы постоянного тока
Конструкция генераторов постоянного тока позволяет использовать их в роли электродвигателей. Для этого требуется подать электрическое питание на якорь. Электрические машины постоянного тока могут быть следующих типов:
- с обмоткой самовозбуждения, подключаемой к аккумулятору;
- независимого типа с шунтовой схемой (параллельное возбуждение);
- независимой схемы последовательного подключения, под параллельным и последовательным подключением понимается схема соединения обмоток якоря и статора.
Особенностью большинства автомобильных генераторов постоянного тока является использование положительного полюса в качестве “массы”. Генераторы постоянного тока обладают рядом недостатков:
- малая мощность;
- низкий КПД;
- необходимо регулярное обслуживание;
- недостаточный ресурс.
Все эти недостатки привели к тому, что электрические машины постоянного тока уступили место под капотами авто более совершенным установкам переменного напряжения. Машины постоянного тока дольше всего продержались на железнодорожном транспорте, но и там их вытеснили трехфазные устройства переменного тока.
Устройство
Генератор постоянного тока базируется на основе массивного корпуса 18, выполняющего роль статора. Внутри установлены полюсные обмотки 9. Пазы, предназначенные для размещения обмотки, имеют смещение относительно оси генератора по винтовой линии.
За счет этого обеспечивается равномерность магнитного потока и снижается шум при работе. Обмотка статора выведена к клемме 6, промаркированной Ш, и к корпусу генератора. Между обмоток расположен вращающийся якорь 19, оснащенный коллекторной токосъемной частью 4.
Якорь имеет вал 10, который опирается на два шариковых подшипника 2. Подшипники установлены в передней и задней крышке – 16 и 1 соответственно. Для подачи смазки в подшипники предусмотрены масленки 5.
От вытекания смазки и попадания пыли применены сальники 3, выполненные из фетра. Задняя крышка имеет точки крепления щеткодержателей 12, оснащенных графитовыми щетками 11. Для обеспечения прилегания щеток к коллектору использованы пружины 13.
Пример конструкции автомобильного генератора постоянного токаРазличаются положительные и отрицательные щетки. Положительная деталь располагается в щеткодержателе без изолятора и подключена к корпусу генератора. Отрицательная щетка изолирована от остальных деталей и имеет вывод на клемму 7 (промаркированную буквой Я). Доступ к щеткам для осмотра и профилактики возможен через смотровое окно, закрытое при эксплуатации устройства крышкой 20. Существуют модели генераторов, оснащенные двумя парами щеток и дополнительными обмотками статора. Щетки одинаковой полярности соединены между собой в единую цепь.
На передней части вала якоря установлен шкив 15, удерживающийся от проворачивания шпонкой. Шкив закреплен гайкой 14, которая на некоторых моделях генераторов фиксируется шплинтом. Для охлаждения внутреннего объема генератора применяется вентилятор, лопасти которого пролиты на приводном шкиве.
Электрическая схема
Ниже приведены три варианта схем генераторов, отличающихся типом возбуждения:
- независимый (а);
- параллельный (б);
- смешанный (в).
Типовые схемы генераторов постоянного токаУсловные обозначения:
- Я1 и Я2 – обмотки, установленные на якоре;
- Д1 и Д2 – дополнительные обмотки добавочных полюсов;
- Ш1 и Ш2 – шунтовая обмотка;
- С1 и С2 – последовательная обмотка возбуждения;
- RH – нагрузка.
Принцип работы
В основе принципа работы генератора автомобиля лежит процесс индуцирования электродвижущей силы во вращающихся обмотках якоря в результате воздействия магнитного поля статора. Снятие напряжения ведется с отдельных полуколец, что позволяет формировать выпрямленный ток без дополнительных устройств.
Простейший генератор с постоянными магнитами.
Крепление и привод
Генераторы переменного тока устанавливались на автомобилях через отдельный кронштейн или непосредственно на боковой части картера двигателя. На нижнеклапанных моторах устройство монтировалось на головке блока и использовалось для установки вентилятора системы охлаждения. При подобной схеме монтажа для привода используется ременная передача от шкива, установленного на коленчатом валу двигателя.
Опора генератора позволяет изменять угол установки, обеспечивая натяжение ремня. На крупногабаритных моторах генераторы могли иметь привод от распределительных шестерен механизма газораспределения.
Основные неисправности
Даже сааме надёжные и технически совершенные устройства не вечны. Тем более нельзя говорить о супернадёжности тех устройств, конструкция которых предусматривает наличие вращающихся/трущихся узлов. Генератор, конечно же, относиться именно к этой категории. Но большинство проблем с работоспособностью «бортовой электростанции» вызваны либо естественным старением (выработкой ресурса), либо неправильной эксплуатацией транспортного средства, либо поломкой электрической компоненты. Первичная диагностика генератора заключается в проведении визуального и акустического осмотра на предмет выявления очевидных неисправностей, после чего имеет смысл проверить входные/выходные параметры тока/напряжения мультиметром. Все основные неисправности автогенератора сведены в следующую таблицу:
| Неисправность | Причина | Способ устранения |
| Появление свиста, при надавливании на педаль акселератора – потеря мощности | Поломка втулки/подшипника, провисание ремня с проскальзыванием | Замена деталей, натяжка ремня |
| Недозаряд АКБ | Вышел из строя регулятор | Замена реле |
| Перезаряд АКБ | Поломка регулятора | Замена узла |
| Вал ротора имеет заметный люфт | Поломка втулки/подшипника | Замена детали |
| Падение выходного напряжения | Пробой диода выпрямителя | Замена диода |
| Генератор не функционирует | Обрыв провода от аккумулятора, зависание щёток, отсутствие вращения ротора из-за его заклинивания в статоре, обрыв обмоток ротора, подгорание клемм коллектора | Устранение обнаруженных поломок |
Во время тестирования генератора мультиметром следует измерять выходное напряжение на всех режимах работы силового агрегата, с минимальной и максимальной потребительской нагрузкой.
Принцип работы реле регулятора
Благодаря встроенным резисторам и специальным схемам реле получает возможность сравнивать величину вырабатываемого генератором напряжения. После чего, слишком высокое значение приводит к отключению реле, чтобы не перезарядить аккумулятор и не испортить электроприборы, подключенные в бортовую сеть.
Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.
Переключатель лето/зима
Вне зависимости от сезона и температуры воздуха работа генератора всегда стабильна. Как только его шкив начинает вращаться, электроток вырабатывается по умолчанию. Однако зимой внутренности аккумулятора замерзают, он восполняет заряд значительно хуже, чем летом.
Ничего необычного в этом переключателе нет, это лишь грубые настройки реле регулятора, позволяющие повысить до 15 В напряжение на клеммах аккумулятора.

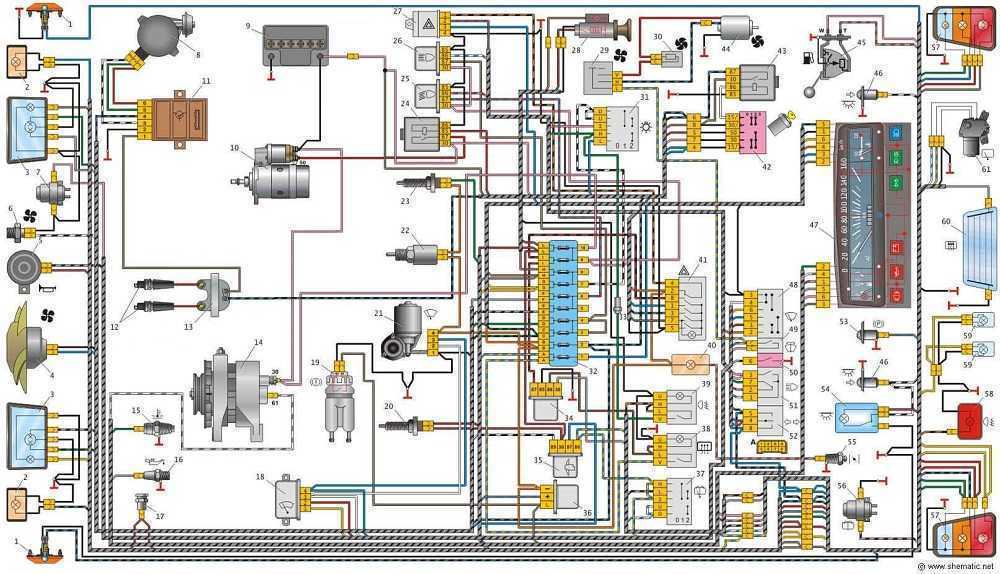

Подключение в бортовую сеть генератора
Если при замене генератора вы подключаете новый прибор самостоятельно, необходимо учесть нюансы:
Амперметры – нужные приборы, с помощью которых можно определить заряд АКБ и работоспособность генератора. Без особых причин не рекомендуется убирать их из схемы.
Схемы подключения регулятора выносного
Монтируется выносное реле регулятора напряжения генератора только после выяснения, в разрыв какого провода оно должно быть подключено. Например:
READ Как подключить кабельное телевидение в нижнем новгороде
Встраиваемые реле-регуляторы автолюбители называют «шоколадками», маркированными Я112. Они монтируются в специальные щеткодержатели, прижимаются винтами и защищаются дополнительно крышкой.
На автомобилях ВАЗ реле обычно встроены в щеточный узел, полная маркировка Я212А11, подключаются к замку зажигания. Если владелец меняет штатный генератор на старом отечественном ВАЗ на устройство переменного тока от иномарки или современной Лады, подключение производится по другой схеме:
Для дизельных ДВС в генераторах может присутствовать клемма W, которая присоединяется к тахометру, ее игнорируют при установке на авто с бензиновым мотором.
Проверка подключения
После установки трехуровневого или иного реле-регулятора необходима проверка работоспособности:
После установки генератора переменного тока и подключения его по вышеприведенной схеме владельца может ожидать «сюрприз»:
В этом случае заглушить ДВС можно либо сняв провод возбуждения, либо отпустив сцепление с одновременным нажатием тормоза. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Проблема решается установкой в разрыв возбуждающего провода лампочки:
Эта лампа автоматически становится индикатором наличия зарядки АКБ.
Для чего в автомобиле нужен генератор?
Генератор используется для поддержания в бортовой сети определенных напряжения и тока. Основное назначение генератора автомобиля состоит в обеспечении устойчивого питания электрооборудования при работающем двигателе – в частности, для:
- Заряда аккумулятора.
- Питания всех потребителей электрического тока в нормальных условиях.
- Питания потребителей совместно с АКБ при экстремальной эксплуатации.
Применение автомобильного генератора позволяет восстанавливать заряд аккумулятора, который расходуется на запуск двигателя при помощи стартера. При этом напряжение в бортовой сети пребывает в строго установленных пределах, превышающих электрохимический потенциал пластин батареи.
Разобравшись в вопросе, для чего нужен генератор в автомобиле, необходимо понять, что в случае отказа агрегата двигатель проработает еще какое-то время за счет аккумулятора. Продлить этот период можно, отключив все второстепенные потребители: вентилятор отопителя, кондиционер, аудиосистему. По исчерпании заряда батареи двигатель заглохнет.
Вид потребляемого топлива
Горючим для электростанции может служить:
- газ, в том числе сжиженный
- дизельное топливо
- бензин (как правило, 92-х или 95-октановый)
При выборе хорошего генератора, нужно определить, какой вид топлива будет доступен. Если рядом с объектом или домом проходит газопровод, специалисты смогут подсоединить к нему газовый генератор. Преимущество питания от газа – низкая цена и экологичность, бензиновые и дизельные модели вырабатывают вредные выхлопные газы и их практически не используют в помещениях.
Бензин – самый доступный вид горючего, его можно приобрести на абсолютно любой заправке, слить из бака личного автомобиля или даже купить на рынке (обходится намного дороже, но в случае форс-мажорной ситуации – это выход). Дизельное топливо относительно недорогое и его легко приобрести на заправке, при наличии металлической канистры.
Устройство ротора
Чтобы избавиться от этого негативного эффекта, ведь автомобильный генератор переменного тока должен выдавать напряжения в строго определенных параметрах, вместо постоянного магнита в статор устанавливают электромагнит. Он представляет собой стальной сердечник с намотанным медным проводом, через который пропускается электрический ток. В этом случае сердечник превращается в магнит, сила которого зависит от величины тока, пропускаемого через провод. Обмотка подключается к аккумулятору через медные кольца и графитовые щетки, один контакт через замок зажигания присоединяется к плюсовой клемме, а второй – через массу к минусовой. Для придания магнитному полю нужного направления обмотка помещается в шестиполюсные сердечники. Этот элемент называется ротор и помещается вовнутрь сердечника.
При замыкании цепи через ключ зажигания через обмотку проходит электрический ток, сердечник намагничивается, создавая достаточно мощное магнитное поле. Но, поскольку работа генератора основана на явлении электромагнитной индукции, ротор должна вращать сторонняя сила. Для этого он присоединяется к коленчатому валу двигателя. Ось ротора устанавливается на подшипники на передней и задней крышках генератора, чтобы он мог свободно вращаться.
В заднюю крышку монтируется узел со щетками и реле регулятора напряжения генератора, а также диодный мост, к которому подключена обмотка статора. Диодный мост в генераторе нужен, чтобы преобразовать переменный ток, получаемого на статоре в постоянный.
Принцип работы диодного моста состоит в том, что группа диодов, находящихся в нем, пропускает ток только в одном направлении, выравнивая его характеристики, в результате на выходе получается постоянный ток с напряжением 12 В, который подается на выводной контакт. Щетки поджимаются мягкими пружинками к кольцам ротора для поддержания постоянного контакта.
Интегральный регулятор напряжения, который устанавливается сверху на щеткодержатель, снижает ток от замка зажигания, что приводит к снижению напряжения в обмотке статора при увеличение оборотов двигателя и частоты вращения ротора.
Основные параметры генератора
Модификация генератора подбирается под параметры бортовой системы автомобиля. Вот какие параметры учитываются при подборе источника энергии:
- Напряжение, которое выдает устройство – в стандарте это 12 В, а для более мощных систем – 24В;
- Вырабатываемая сила тока не должна быть ниже требуемой для электрической системы авто;
- Токоскоростные характеристики – это параметр, который определяет зависимость силы тока от частоты вращения вала генератора;
- Коэффициент полезного действия – в большинстве случаев модель выдает показатель в 50-60 процентов.
Эти параметры нужно учитывать, когда проводится модернизация автомобиля. Например, при установке в машину более мощной звукоусилительной аппаратуры или кондиционера, электросистема машины будет потреблять больше энергии, чем способен выработать генератор. По этой причине следует проконсультироваться у автоэлектрика, как правильно подобрать источник питания.
Устройство генератора для автомобиля
Генератор в разрезе
Итак, основными элементами генератора являются:
- ротор – подвижная составляющая
- статор – неподвижная.
Ротор – это вал, на котором располагается обмотка возбуждения, две полюсные половины, образующие полюсную систему и контактные кольца. Основная задача обмотки возбуждения – создание магнитного поля. Но для достижения данного эффекта на нее нужна подача электрического тока небольшого значения. Пока двигатель не запущен ток для возбуждения поля берется от аккумулятора. После запуска и достижения определенных оборотов, на обмотку начинает уже подаваться ток, выработанный генератором, то есть прибор переходит в режим самостоятельного возбуждения.
Обмотка возбуждения помещена между двух полюсных половинок. Эти половинки изготовлены методом штамповки, что позволило сформировать на них по 6 клювообразных выступов, которые размещены поверх обмотки.
Контактные кольца нужны для подачи электрического тока на обмотку. К этим кольцам подходят выводы обмотки возбуждения.
Дополнительно на роторе располагаются шкив привода, вентилятор охлаждения и подшипники качения.
Статор предназначен для получения переменного тока, который образуется из-за воздействия магнитного поля ротора. Состоит он из двух частей – сердечника и обмоток. Сердечник представляет собой пакет, собранный из листовой стали. В нем сделаны пазы, в которые укладываются обмотки — три штуки (три фазы). Укладка их производится петлевым или волновым методом. При этом они объединены между собой по одной из таких схем – «звезда» или «треугольник».
Схема «звезда» сводится к тому, что одни концы каждой из обмоток соединены в одной точке, а другие концы являются выводами. В «треугольнике» же соединение обмоток выполнено по кольцу – первая обмотка подсоединена ко второй, вторая – к третьей, третья – к первой. Точки соединения обмоток и являются выводами.
Ротор помещается внутрь статора, а тот в свою очередь зажимается между двумя крышками корпуса. В этих же крышках имеются и посадочные места под подшипники ротора. В передней крышке (та, что со стороны шкива) проделаны вентиляционные отверстия.
В задней же крышке размещены остальные необходимые элементы:
- блок щеток;
- диодный мост, он же выпрямительный блок;
- регулятор напряжения.
Блок щеток предназначен для передачи электрического тока на обмотку возбуждения. Для этого данный блок включает в свою конструкцию две подпружиненные графитные щетки, размещенные в корпусе. Пружины поджимают эти щетки к контактным кольцам, но жесткого соединения между ними нет.
Диодный мост обеспечивает преобразование переменного тока в постоянный. Конструкция его включает шесть диодов, установленных в теплоотводящие пластины. На каждую из обмоток статора приходится по два диода – «плюс» и «минус».
Регулятор напряжения – элемент, обеспечивающий поддержание выходного напряжения в строго заданном диапазоне. Дело в том, что от оборотов мотора зависит количество и параметры вырабатываемой энергии. АКБ же очень «чувствительна» к подаваемому на нее напряжению. Если оно будет недостаточным, то у аккумулятора будет недозаряд, а при избытке его – перезаряд. И то, и другое приводит к значительному снижению ресурса АКБ. На современных авто используются полупроводниковые электронные регуляторы, которые зачастую выполнены заодно с блоком щеток.
Как работает автомобильный генератор?
Устройство начинает функционировать только после запуска двигателя стартером, который запитывается напрямую от аккумуляторной батареи. Ключевой принцип работы генератора автомобиля состоит в преобразовании механической энергии в электрическую. На коленчатом валу силового агрегата установлен шкив, который раскручивает через ременную передачу установленный на необслуживаемых подшипниках ротор.
Питание обмотки возбуждения, расположенной на вращающемся якоре, осуществляется от аккумулятора через щеточный узел и контактные кольца. Для защиты батареи от саморазряда подключение производится через специальный выпрямитель, состоящий из трех диодов. Величина напряжения в этой цепи регулируется электронным или электромеханическим стабилизатором, интегрированным или выполненным в виде отдельного устройства.
Вращающийся якорь создает электромагнитные поля, которые индуцируют в обмотках статора переменный ток. Он поступает на выпрямитель, представляющий собой блок диодов. В него входят шесть вентилей: по три отрицательных и положительных. Они обеспечивают преобразование фазного напряжения в линейное. Соединение обмоток генератора осуществляется по схеме «треугольника» или «звезды». В первом случае величина тока в 1,7 раза ниже, нежели во втором. Треугольник применяется на моделях авто повышенной мощности.
Описываемый принцип действия автомобильного генератора обеспечивает поддержание в бортовой сети напряжения в диапазоне от 13,9 до 14,5 В. Точная величина зависит от частоты вращения коленчатого вала и уровня нагрузки. Потребители (например, аккумулятор) к электроагрегату подключаются через вывод «В+».
Мощность автогенератора
Если включить все энергоемкие приборы в автомобиле, то генератор может не справляться с нагрузкой и часть энергии будет отдавать аккумулятор.
Чтобы рассчитать мощность генератора достаточно воспользоваться простой формулой из школьного курса P = I * U, где Р – мощность, I – сила тока, U – напряжение.
Мы узнали, что напряжение на выходе генератора должно быть в районе 13,5В – 14,2В. Сила тока у разных моделей может отличаться. В среднем это от 80А до 140А. Возьмем среднее значение в 100А.
По формуле получаем 13,5В*100А = 1 350 Вт или 1,35 КВт. Это и есть мощность генератора, которая измеряется в Ваттах. Нужно также учитывать, что это максимальное значение, которое достигается при определенных оборотах двигателя, как правило, от 3000 об/мин и выше. На холостом ходе выдаваемая мощность равняется 75% от максимально возможной. Считается, что для автомобиля хватает 80А. Если применить более мощный автогенератор, то бортовая сеть может не справиться с нагрузкой. Нужно это учитывать. Большая мощность не всегда идет на пользу.
Устройство
Внешне все генераторы на первый взгляд похожи, но те кто знаком с электротехникой легко определит с каким прибором имеет дело. Ситуация упрощается тем, что машины постоянного тока использовались только на совсем уж реликтовых автомобилях, давно снятых с производства.
Генератор постоянного тока
В состав динамомашины постоянного тока входят:
- корпус;
- обмотки возбуждения на статоре, неподвижно закреплённом в корпусе;
- силовые обмотки на вращающемся якоре;
- щёточный узел с меднографитовыми или угольными щётками, снимающими ток с коллектора вращающегося якоря;
- регулятор напряжения, стабилизирующий выход путём регулирования тока возбуждения в обмотках электромагнитов статора;
- приводной шкив на валу якоря;
- подшипники, в которых вращается вал якоря.
Для создания приемлемой мощности на выходе весь агрегат приходилось выполнять массивным и металлоёмким, поэтому с появлением качественных выпрямительных полупроводниковых приборов генераторы постоянного тока на автомобилях применять перестали.
Генератор переменного тока
Принципиально он устроен похоже, но выходная мощность образуется многофазными обмотками статора, выполненными толстым проводом и не нуждающимися в мощных и ненадёжных токосъёмниках.
Состав оборудования тоже похож:
- корпус с кронштейнами крепления и электрическими клеммами;
- обмотки статора, установленные в корпусе, могут извлекаться при рассоединении его половин;
- ротор с полюсами из мягкого электротехнического железа, медными обмотками и коллектором;
- щёточный узел, где обычно устанавливается пара угольных щёток и встраивается интегральный полупроводниковый регулятор напряжения, через который на щётки поступает питание возбуждения;
- блок выпрямителя, где расположен трёхфазный мост из шести силовых вентилей (диодов) и трёх относительно маломощных дополнительных диодов питания обмотки возбуждения, число диодов может отличаться в специфически устроенных современных конструкциях;
- подшипники на валу ротора;
- выходные разъёмы, силовой и управляющий, вторым силовым контактом выступает металлический корпус генератора;
- шкив привода и крыльчатка принудительного охлаждения.
Весь конструктив крепится к передней части двигателя для удобной организации ременного привода от шкива коленвала. Часто отклонением генератора в сторону производится регулировка натяжения ремня, в тех случаях, когда более сложная конструкция привода навесных агрегатов не подразумевает наличие отдельного натяжителя с роликом.
