Как подключить elm327 на нексию

Аналоги

Каждый раз заменять датчик абсолютного давления на оригинальную модель от производителя довольно затратно, да и не везде есть возможность его достать.

Таблица оригинальных запчастей:

Электрические схемы Дэу Нексия N100 и N150

1. Конфигурация электрических разъёмов и нумерация гнезд соединителей проводов к приборам электрооборудования Daewoo Nexia:

2. Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания:

3. Электрическая схема Дэу Нексия — соединения датчиков системы впрыска топлива с ЭБУ типа IEFI-6:

4. Схема электрических соединений сигнальной лампы неисправности двигателя автомобиля Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-6:

5. Электросхемы Дэу Нексия:

• электрические соединения приборы системы зажигания;

6. Схема датчиков системы впрыска топлива:

7. Электросхема соединений сигнальной лампы неисправности двигателя Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-S:

8. Схема электрических соединений приборов освещения автомобиля:

9. Электросхема Дэу Нексия — соединения противотуманных фар и задних противотуманных фонарей:

10. Приборы дневного света, габаритные фонари и лампа для освещения номерного знака и электрические соединения звукового сигнала:

11. Схемы электрооборудования Дэу Нексия: фонарь освещения бардачка, прикуривателя, часов с цифрой индикацией, плафона освещения салона и фонаря освещения багажника:

12. Схема фонарей сигнала торможения автомобиля, а также фонаря заднего хода и системы блокировки гидротрансформатора:

13. Работа поворотников и аварийной сигнализации:

14. Электрические соединения электрообогрева заднего стекла Daewoo Nexia:

15. Электрическая схема Дэу Нексия — соединения стеклоочистителей и стеклоомывателей ветрового стекла и заднего окна:

16. Комбинация приборов:

17. Электросхема Дэу Нексия на 3-х фото — соединения электронного блока управления с узлами системы управления:

Время прочтения

Сложность материала:

Для выполнения компьютерной диагностики необходимо знать расположение OBD (диагностического разъема), его распиновку и тип. Материал подойдёт владельцам автомобилей: Daewoo Nexia, Chevrolet Lanos, ЗАЗ Chance.

На Дэу Нексии тип колодки зависит от года выпуска автомобиля:

ЭБУ Нексии и подходящие сканеры

В зависимости от модели двигателя на автомобиле применяются несколько типов контроллеров: DELPHI MR140, GM DELCO KDAC (IEFI-S, IEFI-6, ITMS-6F) и SIRIUS D42. Подробнее ознакомьтесь по списку:

Для считывания информации и диагностики подойдёт следующее оборудование, которое подключается через OBD2 порт.:

Возможности диагностики Нексии в зависимости от двигателя и года выпуска:

1.5л., 8кл, SOHC, A15SMS, Евро-3, ЭБУ Delphi MR-140, 2008-. г.в.

+ + + Адаптация ДКПВ LANOS 1.3 SOHC + + + —

1.5 DOHC + + + —

1.5 SOHC + + + —

1.6 DOHC + + + —

LANOS ЗАЗ 1.5л., 8кл, SOHC, Евро-3, ЭБУ Delphi MR-140, 2007-. г.в. + + + Адаптация ДКПВ

Расположение ЭБУ:

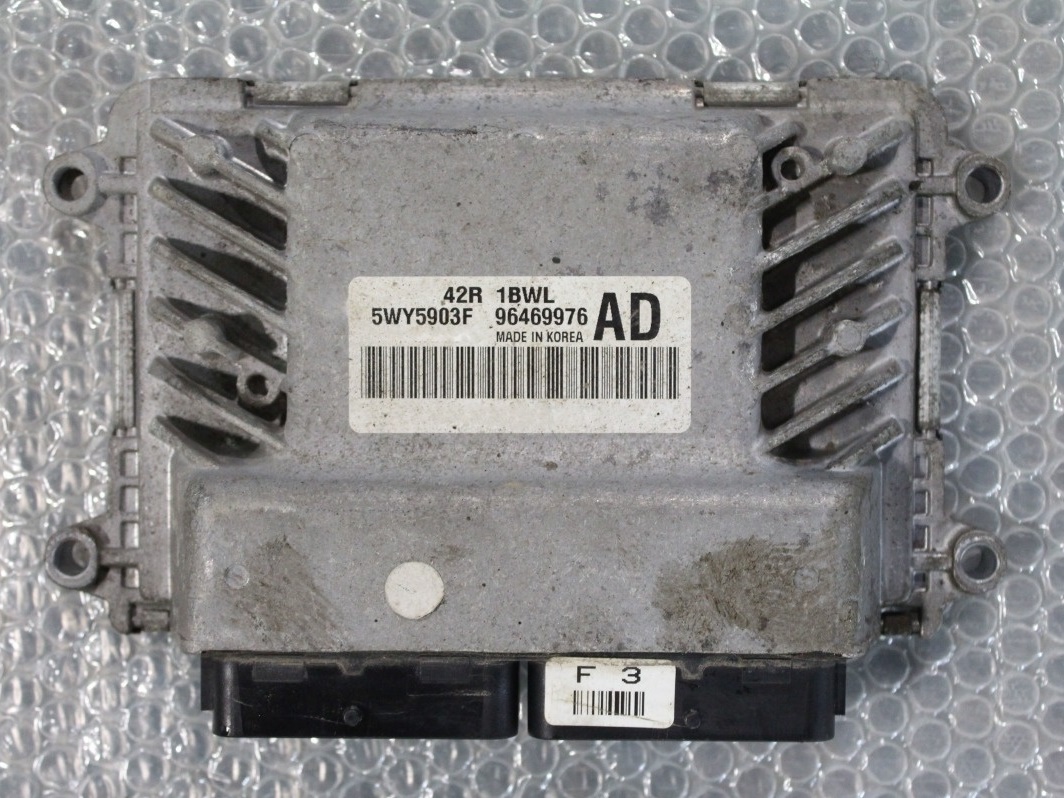

На автомобиле Daewoo Nexia N150 c двигателем F16D3 стоит ЭБУ 42R, блок управления находится в подкапотном пространстве. Место расположения – возле аккумуляторной батареи. Крепление выполнено двумя верхними и одним боковым болтом на «10». Сверху приходит жгут проводов, подсоединяемых к колодке компьютера.

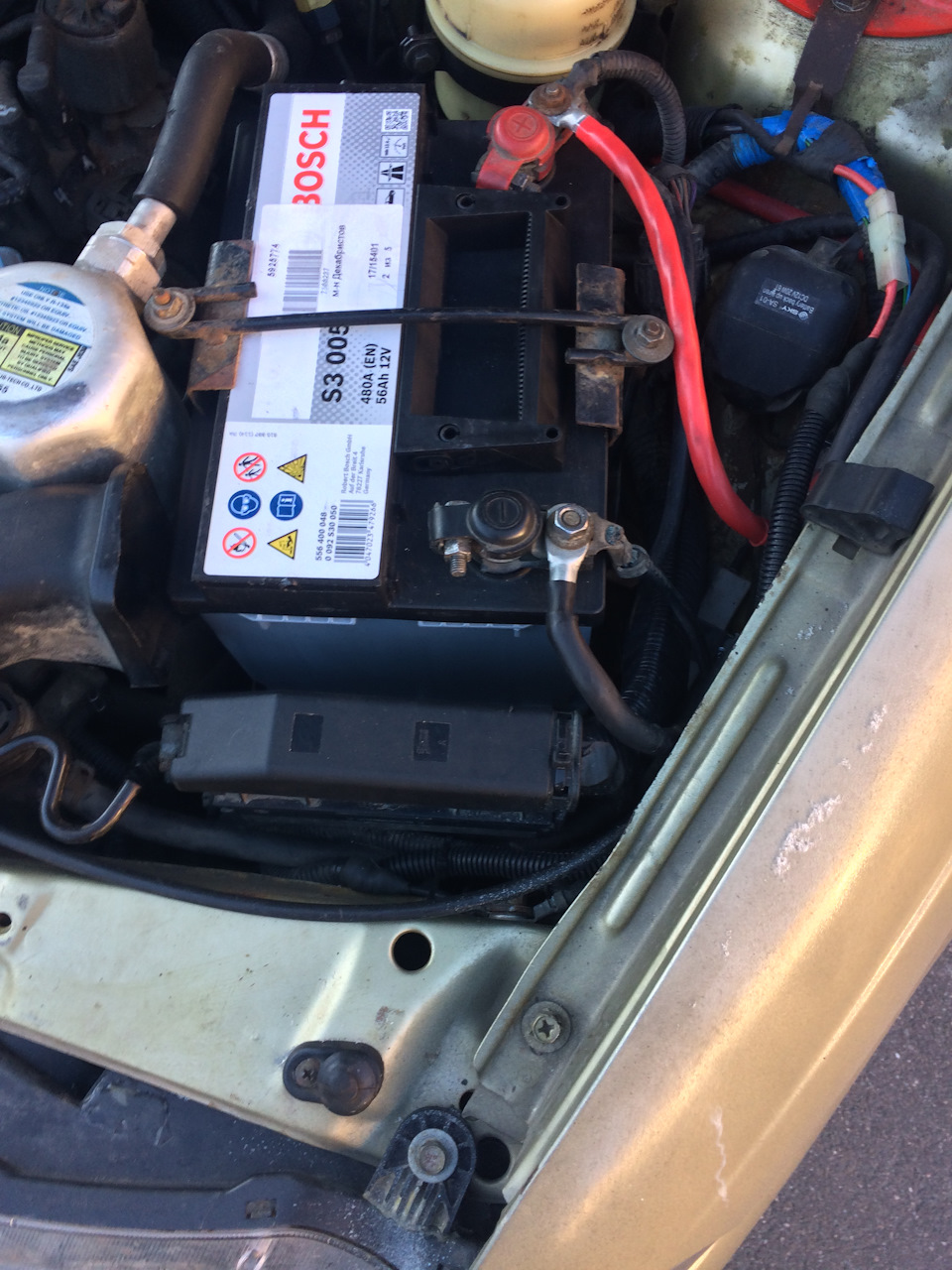

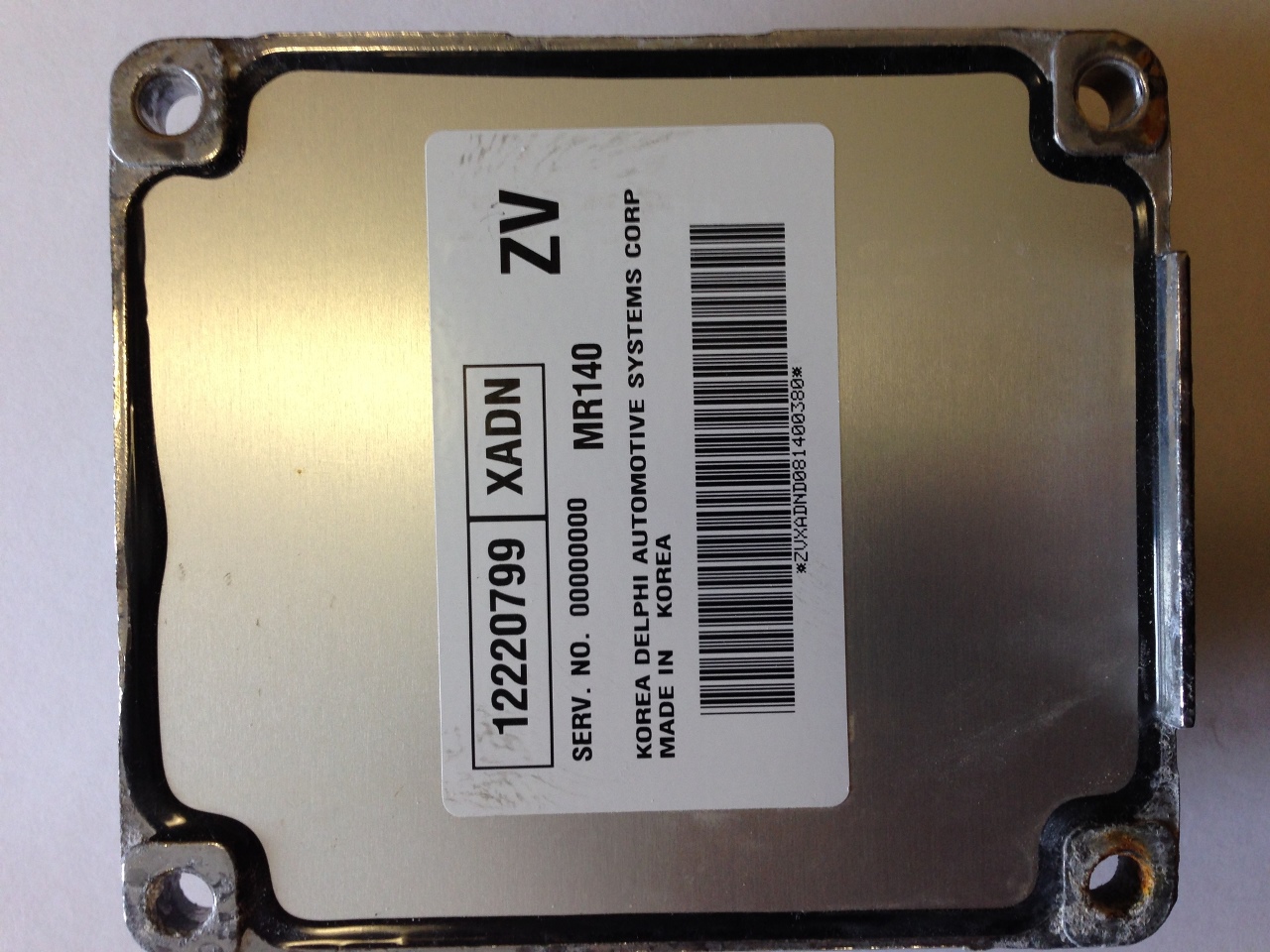

Блок управления на у двигателей A15SMS – это DELPHI MR140 расположен внутри салона, под облицовкой правой пластиковой боковины.

Чип тюнинг и прошивка Daewoo Nexia:

Чип-тюнинг заключается в форсировании ДВС путем установки редактированного ПО. Это позволяет добиться увеличения мощностных характеристик. Есть возможность ручной правки таблиц прошивки при помощи программы TunerPro, но эту тему затронем позже.

Загорелся Check Engine на Нексии?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Самодиагностика:

Процедура считывания кодов начинается с подключения специального оборудования к сервисной OBD2 колодке авто. Чище всего применяется кабель K-LINE, так как он подходит в 12 и 16 пиновому разъему. Если у вас 16 PIN диагностику можно выполнить обычным ELM327 сканером совместно с диагностической программой установлено на ПК или смотрфоне.

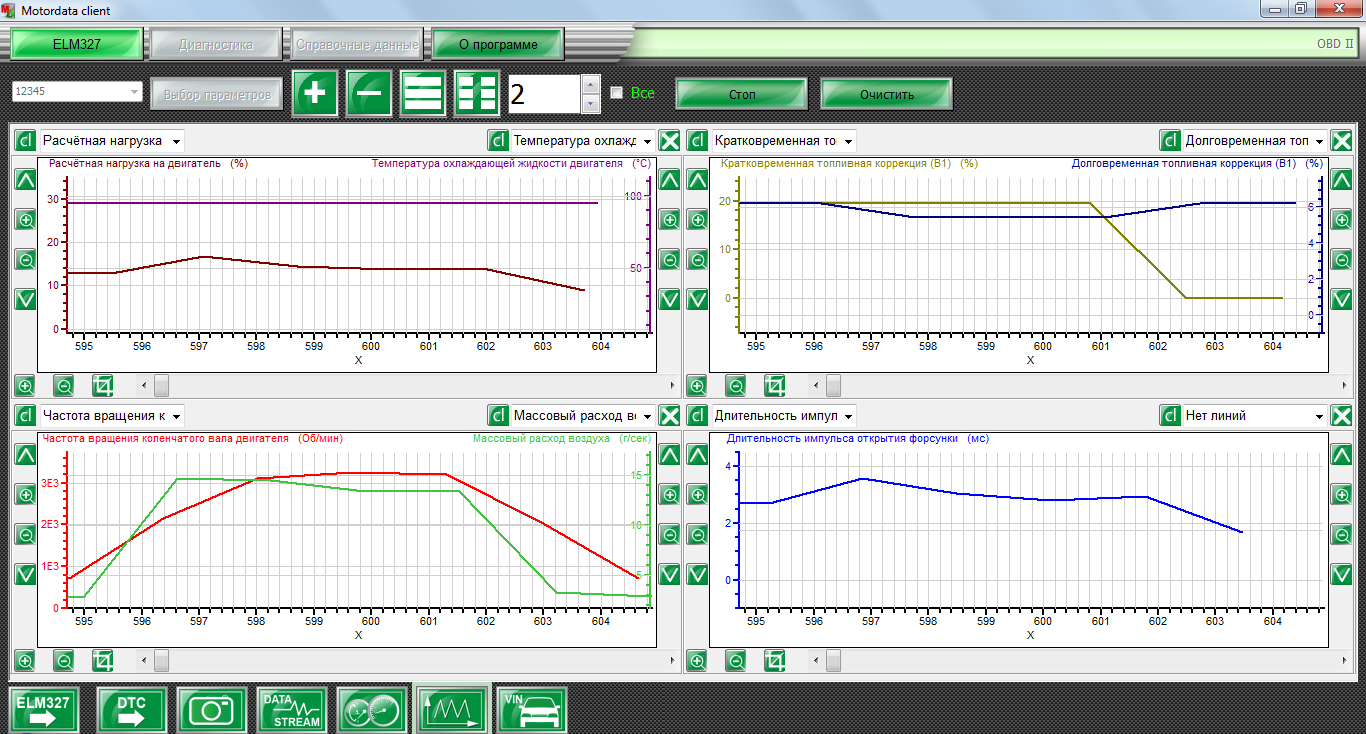

Программы для диагностики автомобилей Daewoo и Chevrolet дял ПК: Delco 1213, SensDiagnostika V1.2.5, Chevrolet Explorer 1.7 и Tyranus Daewoo Scanner v2.3_rus. Для смартфона, при наличии 16 PIN после 2008 года выпуска Нексии можно использовать приложение Torque Pro.

Обзоры диагностических сканеров для Daewoo Nexia

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с Daewoo Nexia.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Программирование и прошивка ЭБУ – тема для отдельной статьи.

Если вкратце, то способ прошивки ЭБУ Daewoo Nexia зависит от года выпуска и ЭБУ.

Для примера программирование ЭБУ IEFI‐6/ITMS‐6F, устанавливаемые на автомобилях Daewoo производится непосредственно на автомобиле подключением к диагностической колодке через дополнительный кабель OBD‐II (приобретается отдельно или используется кабель диагностики из комплекта программы SMS‐Diagnostics), подключаемый к адаптеру CombiLoader v3.

Для программирования ЭБУ, снятого с автомобиля, подключение производится с помощью универсального переходника или самодельного кабеля. Заливка прошивки повозится непосредственно в ЭБУ, через программатор, которым может выступать K-Line адаптер. Схемы подключения можно найти на профильных форумах по чип-тюнингу.

Диагностический разъем в автомобилях Daewoo

Диагностические разъемы Daewoo — внешний вид, расположение, назначение выводов

</td></tr>

№

</td>

Внешний вид

</td>

Краткое описание

</td>

Марки и года

</td></tr>

1

</td>

12-ти контактный

</td>

все модели 1990-2000г.

</td></tr>

2

</td>

16-ти контактный разъем OBD-II

</td>

все модели после 2000 г

</td></tr>

Тип разъема №1 — 12-ти контактный

</td></tr>

Марки и года: все модели 1990-2000 г.

</td>

Назначение выводов диагностического разъема

</td></tr>

Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира

</td></tr>

Внешний вид

</td></tr>

Типразъема №2 — 16-ти контактный разъем OBD-II

</td></tr>

Марки года: все модели после 2000 г.

</td>

Назначение выводов диагностического разъема

</td></tr>

Типичное расположение: в салоне под торпедой со стороны водителя

</td></tr>

Внешний вид

</td></tr></table>

sto-universal.org.ua

Симптомы неисправности

Основным симптомом появления ошибки P0342 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
2. Падение мощности двигателя.
3. Возможны пропуски зажигания в цилиндрах двигателя. Также двигатель автомобиля может работать неустойчиво.
4. Плавающие обороты, а также попытки заглохнуть на холостом ходу.
5. Двигатель глохнет либо плохо заводится.
6. Повышенный расход топлива.

Диагностика Дэу Ланос и Нексия своими руками: N150, N100, 16 и 8 клапанов

Диагностика по моделям авто 5 комментариев 18 июня 2019 Просмотров: 7312 Рейтинг:

Время прочтения

Сложность материала:

Для профи — 4 из 5

На Daewoo Nexia для компьютерной диагностики предусмотрены сервисные OBD2 гнезда. Они могут иметь 12 или 16, как в новых моделях после 2007 г.в, контактов. Для коммуникации используется шина передачи K-Line, которая передаёт данные только через соответствующие диагностические адаптеры. Для авто с ЭБУ Микас данные передаются по CAN шине KWP протокола.

Материал подойдёт владельцам автомобилей: Daewoo Nexia, Chevrolet Lanos, ЗАЗ Chance.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики Нексии. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Автор сайта elm327-obd2.ru

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

1. Сначала нужно выключить зажигание, открыть капот.
2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
4. Далее снимаем гофру с патрубка.
5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

Отсоединение разъема датчика

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
Теперь можно снять ДМРВ.
Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Диагностический разъём на DAEWOO

Распиновка разъемов на Daewoo

Тип разъема №1 — 12-ти контактный прямоугольный разъемМарки и года (ориентировочно): все модели 1990-2000 гг. Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира.

Внешний вид:

Назначение выводов диагностического разъема:A — МассаB — L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)C — AIR (не всегда разведена)

H — +12В (отсутствует на некоторых моделях)

D — SES-Lamp — линия лампы самодиагностики (не всегда разведена)

E — K-линия диагностики (160-Baud Serial Data)F — TCC (не всегда разведена). На некоторых моделях — питание +12ВG — Управление бензонасосом (не всегда разведена) или +12В замок зажигания (отсутствует на некоторых моделях, напряжение может отсутствовать при включенном зажигании и незаведенном двигателе)J — K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)M — K-линия диагностики двигателя, ABS

Примеры расположения разъема на отдельных моделях автомобилей Daewoo:

·         Daewoo Lanos (после 1997 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Nubira (1997-1999 гг.). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Nexia (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Espero (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира

·         Daewoo Matiz (1998-2000 гг.). Расположение: под торпедой со стороны переднего пассажира

Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции Марки и года (ориентировочно): все модели после 2000 г.     Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Назначение выводов диагностическогоразъема:

Примеры расположения разъема на отдельных моделях автомобилей Daewoo:

·         Daewoo Nubira II (2000-2002 гг.)Расположение: в районе левой ноги водителя

espero.vx6.ru

Диагностика неисправностей двигателя Део Нексия

Самостоятельный ремонт автомобиля остается довольно сложным занятием, особенно если рассматривать диагностика неисправностей двигателя Део Нексия.Сегодня вы можете найти большое количество всевозможных рекомендаций, которые сообщают, как решить некоторые проблемы в процессе эксплуатации конкретного агрегата авто, но основная масса таких ресурсов опирается лишь на обобщенные сведения, не вникая в тонкости и детали, от которых нередко зависит не только длительность эксплуатации, но и её эффективность.

Наш информационный портал, предлагает вам полноценную поддержку в данном вопросе. Представленные руководства по ремонту и подробные описания агрегатов доступны олнайн на протяжении 24 часов в сутки. При необходимости, можно получить более удобную, подручную версию, просто скачав её со страницы. Подробное описание параметров и то, из чего состоит диагностика неисправностей двигателя Daewoo Nexia, важные аспекты для осуществления правильного и надежного монтажа помогут существенно сократить риск неожиданных поломок авто. Информация, представленная обо всех составляющих в режиме Online, позволяет быстро и эффективно отслеживать любые дефекты и брак, ещё до момента их проявления в процессе эксплуатации.

Большинство данных, представленных на сайте, взято из инструкций, но при этом, намного лучше структурированы и подробно раскрываются пользователю. Используя их в качестве прикладной базы данных, вы всегда сможете устанавливать и ремонтировать авто своими руками, не менее качественно, чем в автосервисе. Но для этого нужно обладать определенным запасом знаний, который можно пополнить на нашем сайте.

Изучив все необходимые особенности агрегата, автовладелец получит бесценный опыт обращения не только с оригинальными, но и контрактными вариантами. Ни для кого не секрет, что оригинал в 100% случаев будет отвечать поставленным задачам в составе авто, однако всегда остается риск заводского брака, который достаточно просто определить, пользуясь нашими рекомендациями.

Хорошая контрактная запчасть практически не уступает по качеству и надежности оригинальным моделям. При этом в большинстве случаев остаются важные нюансы в процессе монтажа и эксплуатации, знание которых, поможет сохранить производительность аналога на должном уровне. Большинство разделов сайта посвящено этим и многим другим важным моментам.

3.46.1 Диагностика неисправностей двигателя Следование процедурам диагностики неисправностей двигателя позволяет установить наиболее часто встречающиеся причины нарушения нормальной работы двигателя. Диагностике подвергаются узлы топливной системы, системы зажигания и механизмы двигателя, которые могут вызвать отказ двигателя. Процедуры .

3.46.2 Диагностика неисправностей по шумам и стукам Повышенный шум механизма газораспределения – Низкое давление масла. Произвести необходимый ремонт. – Ослабление крепления деталей, приводимых в движение распределительным валом. Проверить и устранить неисправность. – Износ деталей, приводимых в движение распределительным валом. – Поломка клап.

3.46.3 Диагностика неисправностей механизмов двигателя Ниже описаны типичные неисправности механизмов двигателя и их возможные причины. После обнаружения неисправности необходимо устранить ее причину, выполнив соответствующие работы по регулировке, ремонту или замене деталей и узлов. Большой расход моторного масла – Течь масла из двигателя. Подт.

Диагностический разъем на Nexia

Lanos, Sens, Таврия или ВАЗ и Вы увидели, что на Вашем авто установлена диагностическая колодка GM 1. Вы хотите использовать на своем автомобиле диагностический адаптер имеющий разъем стандарта OBD 2 1. Решение Вашей проблемы, это данный переходник. Купив переходник с GM 1. OBD II Вы сможете подключать к ЭБУ Вашего автомобиля диагностические адаптеры имеющие разъем стандарта OBD 2. Этот ролик обработан в Видеоредакторе YouTube httpswww. На автомобилях Daewoo Nexia, Chevrolet Lanos, Chevrolet Nexia, Nexia2 и. Диагностическая колодка автомобиля Nexia находится в окошке боковой. Диагностические OBD разъемы авто по маркам видео онлайн. Как посмотреть средний расход топлива на ДЭУ Нексия 1. Daewoo. На нексии N100 имеется возможность самому проверить коды ошибок ЭБУ. Разъем находится справа, в ногах пассажира. Диагностический разъем. Как подключить ELM327 OBD2 адаптера к деу нексии, daewoo nexia. ELM327 блютус адаптера к автомобилю Daewoo Nexia, а так же. ELM 327 USB OBDOBD2 автомобильный диагностический сканер. Тип разъема. Назначение выводов диагностического разъема. Купите переходник с колодки 12 PINстарые Daewoo, Ваз,Lanos, Sens, Таврия. Адрес доставки или комментарий. К нексии подошел. Простой способ сэкономить на дорогостоящей диагностике авто, собрав самому несложную систему для проверки ЭБУ Daewoo Nexia. Купите переходник для GM 1. OBD II и забудьте о проблеме отсутствия диагностического разъема стандарта OBD 2. Переходник необходим для автомобилей ВАЗ с инжекторными двигателями, выпущенные до 2. Договор На Управление Организацией здесь. Daewoo выпущенные до 2. Где Находится Диагностический Разъём На Дэу Нексии’ title=’Где Находится Диагностический Разъём На Дэу Нексии’ />Расположение колодки диагностического разъема Дэу Гентра middot Каталог деталей и. Лампы, применяемые в автомобиле Дэу Нексия N100 middot Лампы,. Daewoo Nexia очень интересный частный сайт по этому автомобилю, хорошая подборка. Типы применяемых на Daewoo диагностических разъемов.

Расположение диагностического разъема

Все модели Daewoo

Диагностический разъем расположен в нише для ног водителя за правой панелью (см. рис. 9.1). Разъем дает возможность извлечения кодов неисправностей как с помощью сигнальной лампочки, так и с помощью считывателя кодов.

Извлечение кодов  без помощи считывателя (мигающие коды)

Примечание: В процессе выполнения некоторых проверок возможно возникновение дополнительных кодов неисправностей.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0342 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Cadillac (Кадиллак CTS)
• Chery (Чери А15, Амулет)
• Chevrolet (Шевроле Авео, Каптива, Ланос, Лачетти, Оптра, Реззо, Спарк)
• Chrysler
• Citroen (Ситроен С4)
• Daewoo (Дэу Ланос, Леганза, Матиз, Нексия, Нубира)
• Ford (Форд F-150)
• Hyundai (Хендай Акцент)
• Opel (Опель Корса, Фронтера)
• Peugeot (Пежо 308, 3008)
• Skoda (Шкода Октавия, Фабия)
• Toyota
• Volkswagen (Фольксваген Пассат)
• ВАЗ 2110, 2112, 2114, 2115
• Газель
• Лада Веста, Калина, Нива, Приора
• Уаз

С кодом неисправности Р0342 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0008, P0022, P0335, P0340, P0341, P0343, P0345, P0346, P0347, P0348, P0349, P0365, P0366, P0367, P0368, P0369, P0390, P0391, P0392, P0393, P0394, P1133, P1396.

Recommendations

ELM327 на старую Нексию с obd1 не пойдет, как ни старайся. Тыщу раз проверено и обсуждено на всех форумах. Пойдет кабель — адаптер vag com 409 и прога delco, которая есть как на комп, так и мобильная версия на андроид. Я шил эбу на R9 через него (чип ch340, но смарт увидел эбу только через такой же адаптер на чипе ftdi).

2нижних слева перемыкаешь, включаешь зажигание и гляди ошибки, первые 3раза будет 12, это значит проверка, далее пойдут ошибки уже, некоторые из них сопровождаются включением вентилятора, это норма, не пугайся.

Если не сложно покажи в пеинте какие перемыкать надо)Спасибо

Ниже в комментах есть картинка, обычной скрепкой соединяем А и В. После этого вставляем ключ, включаем зажигание, но не заводим, смотрим, считаешь сколько раз моргает.

А если чек не горит, смысл проверять нету же?

Почему ж нету, он покажет ошибки (если есть) те что сохранились, конечно если не сбрасывали, или аккумулятор не снимали.

У меня на трассе временами при скорости 110 загорается чек, через минуту пропадает.Машина как ехала так же едет, что может быть хз

Вот раз загорелся, значит точно в памяти остался.

Дорого нашёл. у меня 240 р стоит, с алика, и подходит без проблем

Набрал в поиске на алике переходник OBD2-GM12. Все работает нормально

A МассаB L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)C AIR (не всегда разведена)D SES-Lamp — линия лампы самодиагностики (не всегда разведена)E K-линия диагностики (160-Baud Serial Data)F TCC (не всегда разведена). На некоторых моделях — питание +12ВG Управление бензонасосом (не всегда разведена)J K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)M K-линия диагностики двигателя

Дэу нексия где находится диагностический разъем

Стоимость датчика

На Дэу Нексия с восьмиклапанным мотором используется оригинальный датчик положения коленвала General Motors 96183235. Цена на такой ДПКВ составляет 1000-2500 рублей.

На шестнадцатиклапанных Дэу Нексия стоит фирменный датчик положения коленвала General Motors 96253542. На части авто также встречаются ДПКВ с артикульными номерами 25182450 и 96434780. Цена за оригинальное изделие составляет от800 до 3000 рублей. При невозможности купить фирменный ДПКВ рекомендуется присмотреться к аналогам. Наилучшие из них представлены в таблицах ниже.

Таблица — Оптимальные аналоги родного датчика коленвала восьмиклапанной Дэу Нексия

Таблица — Наилучшие альтернативы фирменного датчика коленвала шестнадцатиклапанной Дэу Нексия

Высокие обороты двигателя и их устранение

Основной причиной нестабильных оборотов мотора на холостом ходу является неисправность проводов регулятора холостого хода и датчика дроссельной заслонки. Оптимальный вариант – либо заменить провода, либо вытянуть их из общего жгута и пустить по отдельной гофре.

Осуществляется это следующим образом:

• Разъём ЭБУ снимается.
• Основной жгут проводов разматывается. Провода, идущие от датчиков, аккуратно вытягиваются из общего жгута.
• Провода основного жгута вновь обматываются. Провода сенсоров запускаются в отдельную гофру. Как вариант – можно пустить от разъёмов новые провода до разъёма ЭБУ, то есть перепаять их. Для начала достаточно пропустить их в отдельной гофре и, если это не поможет, в дальнейшем перепаять их.

Где находится диагностический разъём

Будьте очень внимательны при проведении проверок, чтобы эти коды не ввели Вас в заблуждение. После тестирования все коды неисправностей необходимо стереть.

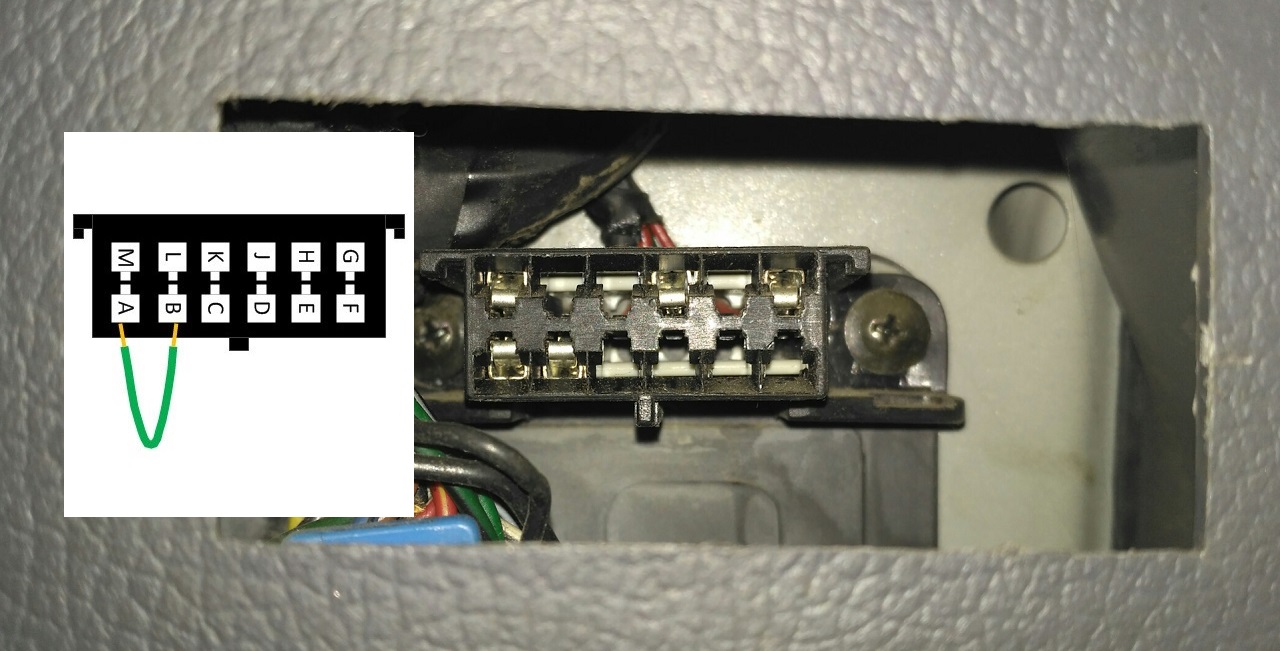

1. Закоротите перемычкой гнезда А и В диагностического разъема (см. рис. 9.2].
2.  Включите зажигание, но не запускайте двигатель.
3. Сигнальная лампочка на приборной панели начнет высвечивать 2-значные коды следующим образом.

• Две цифры кода изображаются двумя сериями вспышек.
• Первая серия вспышек изображает десятки, вторая серия — единицы.
• Десятки отображаются вспышками длительностью 0.4 секунды с интерва­лами по 1.2 секунды. Единицы также отображаются вспышками по 0.4 секунды, но с короткими интервалами.
• Коды отделяются один от другого паузами в 3.2 секунды.
•  Код ’12″изображается одной короткой (0.4 секунды) вспышкой, паузой в 1.2 секунды и двумя вспышками по 0.4 секунды, быстро следующими одна за другой.

1.  Подсчитайте число вспышек в сериях и запишите код Для расшифровки его значения обратитесь к таблице в конце глава
2.  Первым появляется код 12, который означает начало диагностики.
3. Каждый код повторяется трижды, затем передается следующий код.

Удаление кодов из памяти без помощи считывателя

Все системы

1. Выключите зажигание и отсоедините провод от отрицательной клеммы аккумулятора примерно на 5 минут.
2.  Снова подключите аккумулятор. Примечание: Первый недостаток этого метода состоит в том, что БЭУ сбросит все адаптированные значения параметров в исходное состояние. Для того, чтобы снова приспособить систему к Вашему двигателю, потребуется запустить двигатель из холодного состояния, а затем поездить на автомобиле при разных оборотах двигателя 20…30 минут. Кроме того, надо дать двигателю поработать на холостом ходу примерно 10 минут. Второй недостаток — Вам придется заново устанавливать защитный код магнитолы, текущее значение времени и другие сохраняемые величины, которые при отключении аккумулятора также будут сброшены. Лучше всего для удаления кодов воспользоваться считывателем.

Таблица кодов при самодиагностике

Цены на диагностику Daewoo Nexia

Посмотрите наши цены на услуги:

Стоимость работ необходимо обязательно согласовать с мастером по телефону!

Распиновка OBD 2

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Похожие записи:

Характеристики диодов 1n4007, д242, д226, кд202в Активное и индуктивное сопротивление Как определить катод и анод у светодиода Топ-7 лучших терморегуляторов: какой выбрать, для теплого пола, с датчиком, отзывы, цена Автоматическое включение фар при запуске двигателя автомобиля своими руками Топ новых гаджетов 2020 года
