Все о датчике давления ардуино

Простой пример: обнаружение звука

Теперь, когда всё подключено, вам понадобится скетч, чтобы проверить эту схему в работе.

Следующий пример обнаруживает хлопки или щелчки и выводит сообщение в мониторе последовательного порта. Попробуйте скетч в работе, а затем мы рассмотрим его подробнее.

Если всё в порядке, то при обнаружении хлопка вы должны увидеть вывод в мониторе последовательного порта, похожий на приведенный ниже.

Рисунок 6 – Вывод работы скетча обнаружения хлопков

Объяснение

Скетч начинается с объявления вывода Arduino, к которому подключен вывод OUT датчика.

Затем мы определяем переменную с именем , которая хранит время с момента обнаружения хлопка. Это поможет нам устранить ложные срабатывания.

В функции мы определяем сигнальный вывод, к которому подключен датчик, как входной. А также настраиваем последовательную связь с компьютером.

В функции мы сначала читаем состояние цифрового вывода датчика.

Когда датчик обнаруживает какой-либо звук, достаточно громкий, чтобы пересечь пороговое значение, логический уровень выходного сигнала становится низким. Но мы должны убедиться, что звук вызван хлопками, а не случайным фоновым шумом. Итак, мы ждем 25 миллисекунд. Если логический уровень на выводе остается низким в течение более 25 миллисекунд, мы заявляем, что обнаружен хлопок.

Как работает датчик уровня воды?

Работа датчика уровня воды довольно проста.

Ряд открытых параллельных проводников вместе действует как переменный резистор (потенциометр), сопротивление которого изменяется в зависимости от уровня воды.

Изменение сопротивления соответствует расстоянию от верхушки датчика до поверхности воды.

Рисунок 2 – Демонстрация работы датчика уровня воды

Сопротивление обратно пропорционально высоте воды:

• чем больше воды, в которую погружен датчик, тем лучше проводимость, и тем ниже сопротивление;
• чем меньше воды, в которую погружен датчик, тем хуже проводимость, и тем выше сопротивление.

Датчик в соответствии с сопротивлением выдает выходное напряжение, измеряя которое мы можем определить уровень воды.

Подключение датчика к Ардуино

Подключение датчика движения к Ардуино не представляет особой сложности. На датчик надо подать питание (обычно 5 В, но могут быть и другие варианты), а также присоединить выход сенсора к цифровому входу Ардуино. Схема подключения проста, ее можно наглядно рассмотреть на рисунке:

Контактная группа датчика состоит из трех электродов. Два из них подают питание с Ардуино на датчик, а третий передает сигнал с его выхода на управляющее устройство. Земля (на рисунке это черный провод) подключается к контакту GND группы «power» микрокомпьютера. Рядом с ним находится контакт питания +5 V, к которому надо подключить соответствующий контакт датчика (красный провод на рисунке). Выход, или сигнальный (желтый) провод присоединяют к контакту 2 группы «digital» (так показано на рисунке, но фактически можно подключиться к любому цифровому контакту на плате Ардуино).

Способ подключения ИК датчиков к Ардуино один и тот же, он не меняется при введении другого скетча. Есть разные модели микропроцессоров, отличающиеся от Arduino Uno некоторыми параметрами (количество слотов, размер памяти и тому подобное). Выбор модели зависит от сложности будущих задач и от степени подготовки пользователя.

Калибровка датчика звука

Для получения точных показаний с вашего звукового датчика, рекомендуется сначала его откалибровать.

Для калибровки цифрового выхода (OUT) модуль содержит встроенный потенциометр.

Поворачивая движок потенциометра, вы можете установить пороговое значение. Таким образом, когда уровень звука превышает пороговое значение, светодиод статуса загорается, а на цифровой выход (OUT) выдается низкий логический уровень.

Теперь, чтобы откалибровать датчик, хлопайте рядом с микрофоном и подстраивайте потенциометр, пока вы не увидите, что светодиод состояния на модуле мигает в ответ на ваши хлопки.

Теперь ваш датчик откалиброван и готов к использованию.

Компоненты и их описания

Arduino Uno

Arduino взаимодействует через датчики с окружающей средой и обрабатывает поступившую информацию в соответствии с заложенной в неё программой. Подробнее с платой Ардуино Уно можно ознакомиться здесь.

Ардуино Уно

Датчик влажности почвы

Измерение влажности почвы на базе Arduino производится с помощью датчика влажности. Датчик имеет два контакта. Через эти контакты при погружении их в грунт протекает ток. Величина тока зависит от сопротивления грунта. Поскольку вода является хорошим проводником тока, наличие влаги в почве сильно влияет на показатель сопротивления. Это значит, чем больше влажность почвы, тем меньше она оказывает сопротивление току.

Датчик влажности почвы

Этот датчик может выполнять свою работу в цифровом и аналоговом режимах. В нашем проекте используется датчик в цифровом режиме.
На модуле датчика есть потенциометр. С помощью этого потенциометра устанавливается пороговое значение. Также на модуле установлен компаратор. Компаратор сравнивает данные выхода датчика с пороговым значением и после этого даёт нам выходной сигнал через цифровой вывод. Когда значение датчика больше чем пороговое, цифровой выход передаёт 5 вольт (HIGH), земля сухая. В противном случае, когда данные датчика будут меньше чем пороговые, на цифровой вывод передаётся 0 вольт (LOW), земля влажная.

Этим потенциометром необходимо отрегулировать степень сухости почвы, когда как вы считаете нужно начать полив.

Фоторезистор

Фоторезистор (LDR) — это светочувствительное устройство, которое используются для определения интенсивности освещения. Значение сопротивления LDR зависит от освещённости. Чем больше света, тем меньше сопротивление. Совместно с резистором, фоторезистор образует делитель напряжения. Резистор в нашем случае взяли 10кОм.

Делитель напряжения

Подключив выход делителя Uin к аналоговому входу Ардуино, мы сможем считывать напряжения на выходе делителя. Напряжение на выходе будет меняться в зависимости от сопротивления фоторезистора. Минимальное напряжение соответствует темноте, максимальное – максимальной освещённости.

В этом проекте полив начинается в соответствии с пороговым значением напряжения. В утренние часы, когда считается целесообразным начать полив, напряжение на выходе делителя равно 400. Примем это значение как пороговое. Так если напряжения на делителе меньше или равно 400, это означает, что сейчас ночь и насос должен быть выключен.
Меняя пороговое значение можно настроить период работы автополива.

Релейный модуль

Реле представляет собой переключатель с электромеханическим или электрическим приводом.

Релейный модуль

Привод реле приводится в действие небольшим напряжением, например, 5 вольт от микроконтроллера, при этом замыкается или размыкается цепь высокого напряжения.

Схема реле

В этом проекте используется 12 вольтовый водяной насос. Arduino Uno не может управлять напрямую насосом, поскольку максимальное напряжение на выводах Ардуино 5 вольт. Здесь нам приходит на помощь релейный модуль.

Релейный модуль имеет два типа контактов: нормально замкнутые и нормально разомкнутые контакты. Нормально замкнутые без управляющего напряжения замкнуты, при подаче напряжения размыкаются. Соответственно нормально разомкнутые без напряжения разомкнуты, при подаче управляющего напряжения замыкаются. В проекте используются нормально разомкнутые контакты.

Водяной насос

В проекте используем 12-и вольтовый погружной насос с 18-ваттным двигателем. Он может поднимать воду до 1,7 метра.

Водяной насос

Этот насос можно эксплуатировать только тогда, когда он полностью погружен в воду. Это налагает некие обязательства по контролю уровня воды в ёмкости. Если водяной насос будет работать без воды, он просто-напросто сгорит.

Макетная плата

Макетная плата представляет собой соединительную плату, используемую для создания прототипов проектов электроники, без пайки.

Модуль ВМР 280

ВМР 250 – микро-чип, используемый для цифрового высокочастотного измерителя показателей атмосферного давления. Каждый датчик на этапе его создания проходит калибровку. Благодаря минимальным размерам, отличной измерительной способности и незначительному энергопотреблению, они часто используются для датчиков давления Ардуино. ВМР 280 имеет два последовательных интерфейса, используемых для обмена данными и 3 режима работы:

• FORCED. Этот режим дает возможность активировать модуль подачи сигнала извне. После того, как измерения произведены, он переходит в режим автоматического сниженного энергопотребления.
• SLEEP. Находясь в этом режиме потребление электроэнергии прибора минимальное.
• NORMAL. При переходе в этот режим, модуль начинает периодичные измерения. После этого он вновь переходит в спящий режим. Для задачи нужной частоты, с которой должны проводиться измерения, используется специальная программа. Результат может быть считан в любое время.

Кроме измерения показателей атмосферного давления, модуль ВМР 280 способен измерять температуру воздуха. Чтобы отфильтровать вычисления, которые осуществляет модуль, используется программный фильтр с подходящими настройками.

Датчик атмосферного давления и температуры BMP280Источник 3d-diy.ru

Среди основных технических характеристик модуля ВМР 280, выделяют:

• показатели напряжения питания на уровне от 1,71 V до 3,6 V;
• атмосферное давление может измеряться в диапазоне от 300hPa до 1100hPa (такие показатели характерны для высоты от -500 до 9 000 м выше уровня моря);
• интерфейс обмена информацией SPI с максимально возможной частотой работы 10 МГц или I2C с показателем максимально возможной частотой работы 3,4 МГц;
• прибор способен работать при температуре не ниже -40 и не выше +85 градусов;
• размер модуля составляет 21*18 мм;
• в режиме работы величина тока потребления равна 2.7uA.

KY-008, модуль лазерного светодиода

Способ 2: чтение датчика DS18B20 по адресу

Мы знаем, что каждому DS18B20 назначен уникальный 64-битный адрес, чтобы отличать их друг от друга. В этом методе мы найдем этот адрес для соответствующей маркировки каждого датчика. Затем этот адрес можно использовать для считывания каждого датчика в отдельности.

Поиск адресов датчиков DS18B20s на шине

Следующий скетч обнаруживает все DS18B20, присутствующие на шине, и печатает их адреса на 1-Wire в монитор последовательного порта.

Вы можете подключать только один датчик за раз, чтобы определить его адрес (или последовательно добавлять по одному новому датчику, чтобы вы могли идентифицировать каждый из них по его адресу). Затем вы можете пометить каждый датчик.

Теперь откройте монитор последовательного порта. Вы должны получить что-то подобное:

Рисунок 6 – Нахождение адресов 1-Wire всех датчиков DS18B20 на шине

Скопируйте все адреса, так как они нам понадобятся в следующем скетче.

Чтение показаний датчиков DS18B20 по адресу

Следующий скетч считывает температуру датчиков DS18B20 по их адресам. Прежде чем приступить к загрузке скетча, вам нужно изменить адреса датчиков DS18B20 на те, которые вы определили в предыдущем скетче.

Вывод вышеприведенного эскиза выглядит так

Рисунок 7 – Вывод показаний нескольких датчиков DS18B20 методом адреса

Объяснение кода

Как обычно, скетч начинается с включения библиотек, объявления вывода, к которому подключена шина датчиков, и создания объекта библиотеки .

Далее мы вводим адреса, которые были найдены ранее для каждого датчика температуры. В нашем случае имеем следующее.

Во фрагменте настройки мы инициализируем библиотеку путем вызова функции и инициализируем последовательную связь с ПК.

В цикле мы просто посылаем команду всем датчикам для преобразования температуры, используя функцию .

Затем, чтобы напечатать температуру датчика, мы вызываем пользовательскую функцию , для которой передается в качестве параметра.

Вышеприведенная функция просто вызывает библиотечные функции для отображения температуры в градусах Цельсия и для отображения температуры в градусах Фаренгейта.

Что измеряет сенсор

Давление — некая физическая величина численно равная перпендикулярно направленной силе действующей на единицу площади поверхности. Сам датчик можно представить своеобразными очень чувствительными весами. Последнее замечание сделано по причине того, что и вода, и газы тоже имеют свою массу, которая влияет на поверхность под ними. На практике, за счет указанного фактора, можно определить глубину погружения (чем ниже, тем больше вес слоя воды) или высоту подъема в атмосферу (чем выше — тем меньше плотность, а значит и слабее воздействие). Кроме того, в отношении давления воздуха не стоит забывать о погодных колебаниях. Резкое падение названой характеристики атмосферы — к дождю или буре.

Опять же, насчет газов и частично жидкостей. Их можно сжимать. Но, уплотненные вещества будут стремиться вернуться в первоначальное состояние. И чем сильнее компрессия, тем мощнее будет конечное давление газа или жидкости внутри сосуда их содержащего.

Собственно, детектор Ардуино о котором идет речь, и измеряет силу воздействия на единицу площади сенсорного элемента прибора. Правда, в большинстве выпускаемых моделей, описанное — не все их функциональные возможности. Бонусом, у многих идет замер температуры окружающей среды, а у некоторых еще и влажности или ускорения.

Как подключить модуль ВМР 280 к датчику давления Arduino

Чтобы подключить модуль к Ардуино, используют интерфейс. Это может быть SPI или I2C. Выбор конкретного зависит от проекта, над которым ведется работа и его специфики, а так же возможности самого микроконтроллера. Аппаратный интерфейс у датчика Arduino размещен на двух пинах: A4 и A5. Поэтому при таком режиме, для подключения используют 4 провода. 2 необходимы для обеспечения питания модуля и еще 2 применяют в качестве информационной шины. При работе интерфейса SPI потребуется использовать дополнительные 2 провода.

Подключение BMP280 к АрдуиноИсточник voltiq.ru

В интернете представлен огромный выбор всевозможных библиотек, используемых для упрощения работы с модулем. К примеру, существует возможность уменьшить до минимума время, необходимое для освоения модуля без урезания его функционала. С помощью подобных библиотек, пользователь получает возможность выбирать на свое усмотрение способ подключения, настраивать такие параметры, как точность или периодичность проведения измерений, исходя из установленного предварительно режима.

Проект определения уровня воды

Для нашего следующего примера мы собираемся создать портативный датчик уровня воды, который будет зажигать светодиоды в зависимости от уровня воды.

Схема соединений

Мы будем использовать схему из предыдущего примера. Но на этот раз нам нужно просто добавить несколько светодиодов.

Подключите три светодиода к цифровым выводам 2, 3 и 4 через токоограничивающие резисторы 220 Ом.

Соберите схему, как показано ниже:

Рисунок 7 – Индикация уровня воды с помощью светодиодов

Код Arduino

После того, как схема будет собрана, загрузите в Arduino следующий скетч.

В этом скетче объявлены две переменные, а именно и . Эти переменные представляют наши пороговые уровни.

Всё, что ниже нижнего порога, включает красный светодиод. Всё, что выше верхнего порога, включает зеленый светодиод. Всё, что находится между ними, включает желтый светодиод.

Что такое Ардуино

Фирма Arduino Software выпускает различные модели микропроцессоров и других электронных устройств. Однако, если в разговоре упоминается об Ардуино, в виду чаще всего имеется микрокомпьютер Arduino Uno. Это небольшая плата, на которой установлен процессор и электронные компоненты. По своим функциональным возможностям это устройство близко к материнским платам компьютеров, хоть и с урезанными возможностями.

Специфической особенностью микроконтроллера Ардуино является удачное сочетание простоты и большого функционального потенциала. Arduino Uno изначально создавался для широкого использования и может быть вполне успешно освоен людьми со слабой подготовкой. При этом, для опытных компьютерщиков это устройство предоставляет массу возможностей, позволяет создавать сложные системы управления различными процессами.

Где используются

Микропроцессоры Ардуино уже успели стать незаменимыми во множестве систем и комплексов:

• управление различными датчиками;
• мультитестеры;
• квадрокоптеры;
• светофоры;
• системы умного дома;
• робототехнические системы;
• вентиляционные комплексы;
• охранные системы;
• метеорологические системы и так далее.

Этот список нельзя назвать исчерпывающим, поскольку новые устройства под управлением Ардуино появляются практически ежедневно.

Инфракрасный датчик движения Ардуино можно использовать не только в управляющих, технологических или охранных комплексах. Датчики движения встречаются в устройствах декоративного, развивающего или информационного характера:

• игрушки;
• оснащение предметов или аттракционов в квест-румах;
• интерактивные арт-инсталляции и так далее.

Единственным ограничением является необходимость составления специальных программ для микропроцессора. Они закачиваются в него с обычного компьютера через интерфейс USB, для чего надо предварительно написать код. Это доступно только программистам, владеющим языком С++. Однако, в сети немало готовых программ для Ардуино, которые можно использовать для решения разных задач.

Пример программы

Простейший скетч для датчика движения Ардуино выглядит следующим образом:

Текст скетча можно скачать здесь: здесь

Это самая простая программа, которая плохо подходит для выполнения практических задач. Чаще всего ее используют для тестирования датчиков и проверки их работоспособности. Основным недостатком этого скетча является отсутствие возможности определить количество и размер регистрируемых объектов, что будет приводить к ложным срабатываниям. Для практического использования составляют более сложные скетчи, которые включают увеличенное количество команд (строк кода).

Как работает датчик газа?

Когда диоксид олова (частицы полупроводника) нагревается на воздухе до высокой температуры, на его поверхности адсорбируется кислород. В чистом воздухе донорные электроны диоксида олова притягиваются к кислороду, который адсорбируется на поверхности чувствительного материала. Это предотвращает протекание электрического тока.

В присутствии восстановительных газов поверхностная плотность адсорбированного кислорода уменьшается, так как он реагирует с восстановительными газами. Из-за чего электроны высвобождаются в диоксид олова, что позволяет току свободно течь через датчик.

Пример использования с Arduino

Проверим датчик в действии с платформами Arduino. На выходе сенсора цифровой сигнал.
Для быстрого и удобного подключения используйте Troyka Shield.

Код программы

digital-line-sensor.ino

// пин датчика линии
#define SENSOR_LINE_PIN A0

void setup() {
  // открываем последовательный порт
  Serial.begin(9600);
}

void loop() {
  // считываем значение с датчика
  bool signal = digitalRead(SENSOR_LINE_PIN);
  if ( !signal ) {
    // если сигнал ноль
    // выдаем предупреждение
    Serial.println("Warning! Out of table!");
  } else {
    // если сигнал единица
    Serial.println("OK! Above table!");
  }

  delay(100);
}

После загрузки скетча — откройте монитор Serial-порта. Проведите датчиком сначала над столом, а потом за краем стола. При выходе за край стола на мониторе должно возникнуть предупреждение.

Что такое датчик газа MQ-2?

MQ-2 является одним из наиболее часто используемых датчиков газа из серии датчиков MQ. Это датчик газа типа металл-оксид-полупроводник (МОП, MOS), также известный как химрезистор (химический резистор), поскольку обнаружение основано на изменении сопротивления чувствительного материала, когда газ вступает в контакт с этим материалом. Используя простую цепь делителя напряжения, можно измерить концентрацию газа.

Рисунок 2 – Датчик газа MQ-2

Датчик газа MQ-2 работает при постоянном напряжении 5 В и потребляет около 800 мВт. Он может обнаруживать концентрации LPG (сжиженного нефтяного газа), дыма, алкоголя, пропана, водорода, метана и угарного газа от 200 до 10000 ppm (миллионных долей).

Чему равен 1 ppm?

При измерении газов, таких как углекислый газ, кислород или метан, термин концентрация используется для описания количества газа по объему в воздухе. Двумя наиболее распространенными единицами измерения являются миллионная доля (ppm) и процентная концентрация.

Миллионная доля (сокращенно ppm) – это соотношение одного газа к другому. Например, 1000 ppm CO означает, что если бы вы могли сосчитать миллион молекул газа, 1000 из них были бы моноокисью углерода, а 999 000 молекул – какими-то другими газами.

Вот полный список технических характеристик:

Для более подробной информации, пожалуйста, обратитесь техническому описанию.

Совет

Датчик чувствителен к нескольким газам – но не может сказать, какой из них он обнаружил! Это нормально; большинство датчиков газа такие. Таким образом, он лучше всего подходит для измерения изменений концентрации известного газа, а не для определения концентрация какого газа изменилась.

Датчик уровня жидкости (Water Sensor Arduino)

Рабочее напряжение аналогового сенсора — 5v. Выходное напряжение (показания датчика) зависит от степени погружения датчика в жидкость и от параметров, влияющих на коэффициент передачи напряжения, например, проводимость жидкости. Это простой в использование и недорогой датчик уровня жидкости, который широко применяется в системах автоматизации и при разработке Умного дома.

Подключение к Ардуино датчика воды (Water Sensor)

Как вы уже заметили на фото к этому занятию, датчик уровня жидкости имеет три контакта. Правый контакт (-) подключается к Земле (GND), средний к питанию 5v, а левый к аналоговому входу, например, A0. При полностью сухом датчике выходное напряжение и показания на аналоговом входе будут равны нулю, чем больше датчик будет погружен в воду, тем больше будут его показания (от 0 до 1023).

Зачем все это необходимо

Упомянутая связка позволяет создать на основе микроконтроллера систему определяющую давление или вес на поверхности чувствительного элемента. Практическое применение аналогичная конструкция имеет на птичниках, когда происходит поштучное взвешивание проходящих живых куриц или уток. Для процедуры в Агро секторе предусмотрен узкий коридор движения особей с датчиком прохождения единицы и платформой определения массы. Кроме названой ниши, точность устройства вполне позволяет его использовать в торговле, связывая разработанные на основе тензометрических сенсоров весы с кассовым аппаратом или компьютером-посредником, ведущим бухгалтерию.

Пригодится аппарат и пасечникам — объединив весы с передатчиком Bluetooth или GSM-модемом можно контролировать «налет» веса пчел в различные периоды года. Достаточно знать чистую массу улья. Все что выше, как раз и будет воск, пчелы и мед.

https://youtube.com/watch?v=g7ratUiaEt8

https://youtube.com/watch?v=QBiQ0zEzAuk

https://youtube.com/watch?v=KdqXECSI-EU

Пирлоэлектрический датчик движения — общая информация

ПИР датчики движения по сути состоят из пироэлектрического чувствительного элемента (цилиндрическая деталь с прямоугольным кристаллом в центре), который улавливает уровень инфракрасного излучения. Все вокруг излучает небольшой уровень радиации. Чем больше температура, тем выше уровень излучения. Датчик фактически разделен на две части. Это обусловлено тем, что нам важен не уровень излучения, а непосредственно наличие движение в пределах его зоны чувствительности. Две части датчика установлены таким образом, что если одна половина улавливает больший уровень излучения, чем другая, выходной сигнал будет генерировать значение high или low.

Сам модуль, на котором установлен датчик движения, состоит также из дополнительной электрической обвязки: предохранители, резисторы и конденсаторы. В большинстве недорогих пир-датчиков используются недорогие чипы BISS0001 («Micro Power PIR Motion Detector IC»). Этот чип воспринимает внешний источник излучения и проводит минимальную обработку сигнала для его преобразования из аналогового в цифровой вид.

Одна из базовых моделей пироэлектрических датчиков подобного класса выглядит так:

Более новые модели PIR-датчиков имеют дополнительные выходы для дополнительной настройки и установленные коннекторы для сигнала, питания и земли:

ПИР датчики отлично подходят для проектов, в которых необходимо определять наличие или отсутствие человека в пределах определенного рабочего пространства. Помимо перечисленных выше достоинство подобных датчиков, они имеют большую зону чувствительности. Однако учтите, что пироэлектрические датчики не предоставят вам информации о том, сколько человек вокруг и насколько близко они находятся к датчику. Кроме того, сработать они могут и на домашних питомцев.

Общая техническая информация

Эти технические характеристики относятся к PIR датчикам, которые продаются в магазине Adafruit. Принцип работы аналогичных датчиков похожий, хотя технические характеристики могут отличаться. Так что прежде чем работать с ПИР-датчиком, ознакомьтесь с его даташитом.

• Форма: Прямоугольник;
• Цена: около 10.00 долларов в магазине Adafruit;
• Выходной сигнал: цифровой импульс high (3 В) при наличии движения и цифровой сигнал low, когда движения нет. Длина импульса зависит от резисторов и конденсаторов на самом модуле и разная в различных датчиках;
• Диапазон чувствительности: до 6 метров. Угол обзора 110° x 70°;
• Питание: 3В — 9В, но наилучший вариант — 5 вольт;
• BIS0001 (даташит);
• RE200B (даташит);
• NL11NH (даташит);
• Parallax (даташит).

Ссылки для заказа оборудования, которое используется в статье в дальнейшем из Китая

>Для заказа с Aliexpress:

Подключение фоторезистора к ардуино

В проектах arduino фоторезистор используется как датчик освещения. Получая от него информацию, плата может включать или выключать реле, запускать двигатели, отсылать сообщения. Естественно, при этом мы должны правильно подключить датчик.

Схема подключения датчика освещенности к ардуино довольна проста. Если мы используем фоторезистор, то в схеме подключения датчик реализован как делитель напряжения. Одно плечо меняется от уровня освещённости, второе –  подаёт напряжение на аналоговый вход. В микросхеме контроллера это напряжение преобразуется в цифровые данные через АЦП. Т.к. сопротивление датчика при попадании на него света уменьшается, то и значение падающего на нем напряжения будет уменьшаться.

В зависимости от того, в каком плече делителя мы поставили фоторезистор, на аналоговый вход будет подаваться или повышенное или уменьшенное напряжение. В том случае, если одна нога фоторезистора подключена к земле, то максимальное значение напряжения будет соответствовать темноте (сопротивление фоторезистора максимальное, почти все напряжение падает на нем), а минимальное – хорошему освещению (сопротивление близко к нулю, напряжение минимальное). Если мы подключим плечо фоторезистора к питанию, то поведение будет противоположным.

Сам монтаж платы не должен вызывать трудностей. Так как фоторезистор не имеет полярности, подключить можно любой стороной, к плате его можно припаять, подсоединить проводами с помощью монтажной платы или использовать обычные клипсы (крокодилы) для соединения. Источником питания в схеме является сам ардуино. Фоторезистор подсоединяется одной ногой к земле, другая подключается к АЦП платы (в нашем примере – АО). К этой же ноге подключаем резистор 10 кОм. Естественно, подключать фоторезистор можно не только на аналоговый пин A0, но и на любой другой.

Несколько слов относительно дополнительного резистора на 10 К. У него в нашей схеме две функции: ограничивать ток в цепи и формировать нужное напряжение в схеме с делителем. Ограничение тока нужно в ситуации, когда полностью освещенный фоторезистор резко уменьшает свое сопротивление. А формирование напряжения – для предсказуемых значений на аналоговом порту. На самом деле для нормальной работы с нашими фоторезисторами хватит и сопротивления 1К.

Меняя значение резистора мы можем “сдвигать” уровень чувствительности в “темную” и “светлую” сторону.  Так, 10 К даст быстрое переключение наступления света. В случае 1К датчик света будет более точно определять высокий уровень освещенности.

Если вы используете готовый модуль датчика света, то подключение будет еще более простым. Соединяем выход модуля VCC с разъемом 5В на плате, GND – c землей. Оставшиеся выводы соединяем с разъемами ардуино.

Если на плате представлен цифровой выход, то отправляем его на цифровые пины. Если аналоговый – то на аналоговые. В первом случае мы получим сигнал срабатывания – превышения уровня освещенности (порог срабатывания может быть настроен с помощью резистора подстройки). С аналоговых же пинов мы сможем получать величину напряжения, пропорциональную реальному уровню освещенности.

Подключение сенсорной кнопки к Ардуино

Для использования сенсорной кнопки, как, впрочем, и всех остальных модулей и датчиков, её необходимо подключить к какой-либо плате arduino. В большинстве случаев используются стандартные модули с тремя контактами: питание, сигнал и земля. Их расположения от модели к модели меняются,  на схеме они отображены согласно недавнему перечислению (сенсорная кнопка заменена переключателем по причине её отсутствии в Tincercad):

Важный момент: нужно помнить, сенсорной кнопке требуется в среднем полусекундная калибровка во время каждого запуска, что позволяет не беспокоиться о лишних шумах, которые, несомненно, возникали бы из-за различного положения кнопки в проектах. Поэтому не стоит сразу после запуска нажимать на кнопку, т.к. после этого наиболее вероятна некорректная работа устройства.

Сенсорный модуль, по своей сути аналогичен цифровой кнопке. Пока кнопка нажата, датчик отдаёт логическую единицу, а если нет, то логический ноль.

Подключение датчика протечки и дождя к ардуино

Для подключения датчика к ардуино понадобится сама плата (UNO, Mega, Nano или любая другая) и сам датчик. Если вы хотите проверять интенсивность осадков, то рекомендуется расположить датчик не горизонтально, а под некоторым углом, чтобы накапливаемые капли стекали вниз.

Схема подключения модуля датчика протечки к ардуино:

• VCC (вход питания) – должен совпадать для соединенной схемы ардуино по напряжению и току. То есть в данном случае 5В;
• GND – заземление;
• АO – аналоговый выход;
• DO – цифровой выход.

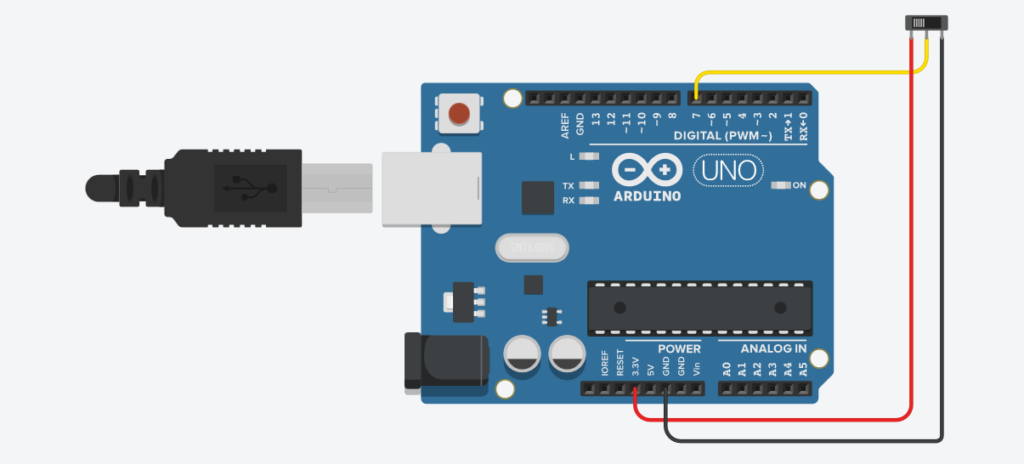

Аналоговый выход присоединяем к аналоговому пину микроконтроллера, например, A1. Цифровой выход, соответственно подключается к одному из цифровых пинов. Напряжение можно подать с вывода 5В платы ардуино, земля соединяется с землей.

При подключении датчиков протечки в реальных проектах надо обязательно предусматривать защиту электронной части модуля от попадания влаги!

Заключение

Проекты с применением датчика освещенности на базе фоторезистора достаточно просты и эффектны. Вы можете реализовать множество интересных проектов, при этом стоимость оборудования будет не высока. Подключение фоторезистора осуществляется по схеме делителя напряжения с дополнительным сопротивлением. Датчик подключается к аналоговому порту для измерения различных значений уровня освещенности или к цифровому, если нам важен лишь факт наступления темноты. В скетче мы просто считываем данные с аналогового (или цифрового) порта и принимаем решение, как реагировать на изменения. Будем надеяться, что теперь в ваших проектах появятся и такие вот простейшие «глаза».
