Маркировка и обозначение индуктивностей и дросселей

Ферритовые магнитопроводы, катушки с ферритовыми сердечниками

Ферриты, получившие широкое распространение в последние три десятилетия, представляют собой твердые растворы окислов металлов или их солей, прошедшие специальную термическую обработку (обжиг). Получающееся при этом вещество — полупроводниковая керамика — обладает очень хорошими магнитными свойствами и малыми потерями даже на очень высоких частотах.

До введения ГОСТ 2.723—68 магнитопроводы из магнитодиэлектриков и ферритов обозначали на схемах одинаково—утолщенной штриховой линией.

Цвета маркировки.

Стандарт ЕСКД оставил этот символ для магнитопроводов из магнито-диэлектрика, а для ферритовых ввел обозначение, применявшееся ранее только для магнитопроводов низкочастотных дросселей и трансформаторов — сплошную жирную линию. Опасения некоторых специалистов, что одинаковые обозначения катушек с магнитопроводами из стали и феррита затруднят чтение схем не подтвердились

Дело в том, что при изучении схем обращают внимание не только на символы отдельных элементов, но и на то, как они соединены между собой в той или иной функциональной группе, какое место в цепи преобразования сигнала эти группы занимают

И если, например, каскад радиочастотный, то катушку со сплошным магнитопроводом нельзя спутать с низкочастотным дросселем. Согласно последней редакции ГОСТ 2.723—68 (март 1983 г.) магнитопроводы катушек изображают линиями нормальной толщины. Желая показать на схеме катушку, индуктивность которой можно изменять с помощью магнитопровода, в ее условное обозначение вводят знак под-строечного регулирования. Сделать это можно двумя способами: либо пересекая этим знаком обозначения катушки и магнитопровода.

Для подстройку катушек на частотах выше 15… 20 МГц часто применяют магнитопроводы из так называемых немагнитных материалов (меди, алюминия и т. п.). Возникающие в таком магнитопроводе под действием магнитного .поля катушки вихревые токи создают свое поле, противодействующее основному, в результате чего индуктивность катушки уменьшается. Немагнитный магнитопровод-подстроечник обозначают так же, как и ферритовый, но рядом указывают химический символ металла, из которого он  изготовлен (в обозначении катушки, показанном на рис. 6,в, изображен подстроечник, изготовленный из меди).

Цветовая маркировка дросселей

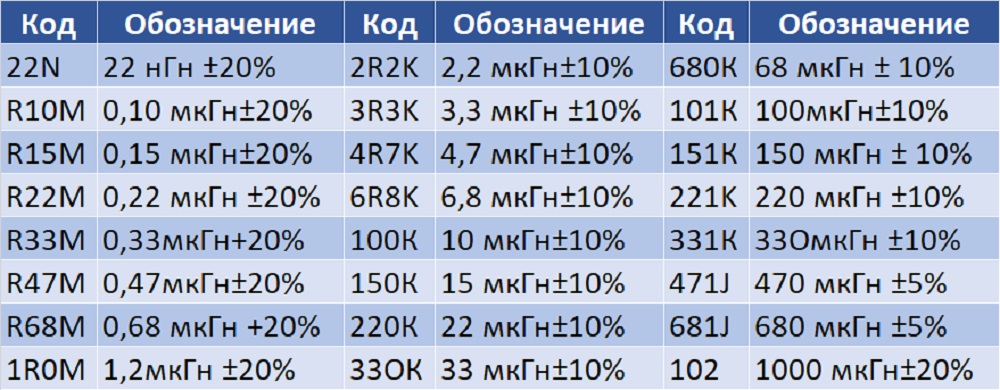

В данной статье речь пойдет об определении параметров дросселей по таблице цветовой маркировке дросселей. Цветовая маркировка дросселей практически совпадает с цветовой маркировкой индуктивностей. Структура маркировка дросселей следующая:

• первые две метки (полосы или точки) указывают на значение номинальной индуктивности в микрогенри (мкГн);
• третья метка – множитель;
• четвертая метка – допуск.

Наиболее часто для маркировки дросселей используют 4 или 3 цветные полосы или точки. В случае использования маркировки дросселей с тремя метками по умолчанию подразумевается 20% допуск. Рассмотрим на примерах как определяются основные параметры дросселей.

Цветовая маркировка дросселей.

Как сделать своими руками

Провести маркировку своими руками абсолютно реально. Тем более, эта процедура может обойтись еще дешевле, чем в случае обращения в сервисный центр.

Далее проделывается такой алгоритм действий:

• очистить поверхность, куда будет наклеиваться трафарет. Для этого лучше всего подойдет обезжириватель или спирт;
• на это место необходимо абсолютно ровно нанести приобретенный трафарет, причем сделать надо так, чтобы не было пузырьков;
• после наклеивания внутрь трафарета заливается травящая паста. Наиболее идеальное нанесение — слой в 2 — 3 мм.;
• потом паста должна находиться внутри основы на протяжении 5 — 10 минут;
• когда материал устоится, трафарет необходимо снять, перед этим стерев верхний слой пасты;
• все стекло около нанесенной маркировки надо помыть водой, чтоб на нем не осталось следов от пасты;
• на боковое стекло водителя наклеивается специальный предупреждающий о маркировке стикер.

Если будет ошибка, то по сути маркировка будет неправильной. Кроме этого, не на все стекла можно нанести пасту, поэтому лучше проверить стекло, нанеся на него в самом углу небольшую капельку пасты. Если она через некоторое время побелеет, значит наносить надпись можно.

Принцип работы

Дроссель функционирует по принципу самоиндукции. По внешнему виду напоминает обычную катушку, работающую по типу электрического трансформатора, хотя конструкция состоит лишь из одной обмотки.

Дроссельная катушка имеет ферромагнитные или стальные пластины, изолированные одна от другой для исключения образования токов Фуко, характеризующихся большими помехами. Прибор выполняет функцию сдерживающего барьера при перепадах напряжения в электросети.

Но именно это устройство относится к низкочастотным. Переменный ток, идущий по сетям, характеризуется большим диапазоном колебаний: от 1 до 1 млрд Герц.

Условно они делятся на такие виды:

1. Низкие частоты (их ещё называют звуковыми) имеют границы колебаний 20−20000 Гц.
2. Ультразвуковые: от 20 до 100 кГц .
3. Сверхвысокие: свыше 100 кГц .

У приборов, работающих на высоких частотах, сердечник заменяется каркасами из пластика или резисторами, служащими основой для обмотки медным проводом. В этом случае дроссельный трансформатор оснащён в несколько слоёв или секционной обмоткой.

Главной технической характеристикой дроссельной катушки является индуктивность (принятые единицы измерения — Генри (Гн), сопротивляемая способность постоянному электрическому току (амплитуда колебаний приближается к нулю) изменением напряжения в требуемых пределах, номинальным подмагничиванием тока.

Используя магнитные сердечники, значительно уменьшаются размеры дросселей с теми же существующими значениями индуктивности. Применение ферритовых и магнитоэлектрических составов благодаря их небольшой ёмкости позволяет пользоваться ими при широких диапазонах.

По предназначению такого типа катушки делятся на три вида:

1. Переменного тока — применяются для ограничения его в сети.
2. Катушки насыщения — в стабилизаторах напряжения.
3. Сглаживающие ослабевают пульсацию выравниваемого тока.

Бывают ещё трёхфазные катушки, применяющиеся в определённых цепях. В наше время различные инженерные задачи решаются с использованием разнообразных типов дросселей.

Маркировка малогабаритных устройств

Устройства для электронных плат имеют размеры не более 2-3 см. Нанести читаемую маркировку в цифровом или буквенном обозначении практически невозможно. Для этого применяют цветовую маркировку электронных дросселей. Дроссели на схемах изображают в виде спирали с параллельной чертой.

На цилиндрический корпус радиодетали наносят несколько цветных колец. Первые две полосы (слева направо) означают величину индуктивности, измеряемую в мГенри. Третья полоса указывает множитель, на который нужно умножить число индуктивности. Четвёртое кольцо выражает допустимое отклонение в % от номинала. Если его не окажется на корпусе детали, то принято считать допуск в пределах 20%.

Таблица цветовой маркировки

Например, цвета колец расположились в следующем порядке: коричневый, жёлтый, оранжевый и серебристый. Это означает величину индуктивности 14 mH, где допуск отклонения составляет 10%.

Технический прогресс не стоит на месте. С каждым годом появляются новые аналоги устаревших моделей. Разработка новых технологий во всех сферах деятельности человека требует совершенствования радиодеталей, в том числе дросселей.

https://youtube.com/watch?v=Dinx0Rq0DYU

Цветовая маркировка резисторов — что это такое

Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.

Какие бывают разновидности обозначения полосками

Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.

Устройства с 3 полосками

Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Устройства с 5 полосками

Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:

• E48 (2%) — алый цвет;
• E96 (1%) — коричневое цветовое решение;
• E192 (0,5%) — зеленый цвет;
• 0,25% — синее цветовое решение;
• 0,1% — фиолетовый;
• 0,05% — сероватый.

Шестиполосные приборы

Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:

1. Коричневое цветовое решение — 100 ппм/OC.
2. Алый — 50 ппм/OC.
3. Желтый цвет — 25 ппм/OC.
4. Оранжевое цветовое решение — 15 ппм/OC.
5. Синее цветовое решение — 10 ппм/OC.
6. Фиолетовое цветовое решение — 5 ппм/OC.
7. Белоснежный — 1 ппм/OC.

Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.

1. Коричневый — до 1 %.
2. Алый цвет — не более 0,1% отказов.
3. Оранжевое цветовое решение — не больше 0,01% отказов.
4. Желтый — не больше 0,001% отказов за тысячу рабочих часов.

Обозначение, параметры и разновидности катушек индуктивности

Одним из самых известных и необходимых элементов аналоговых радиотехнических схем является катушка индуктивности. В цифровых электронных схемах индуктивные элементы практически потеряли свою актуальность и применяются только в устройствах питания как сглаживающие фильтры.

Катушки индуктивности на принципиальных схемах обозначаются латинской буквой “L” и имеют следующее изображение.

Разновидностей катушек индуктивности существуют десятки. Они бывают высокочастотные, низкочастотные, с подстроечными сердечниками и без них. Бывают катушки с отводами, катушки, рассчитанные на большие напряжения. Вот так, например, выглядят бескаркасные катушки.

Катушки для СВЧ аппаратуры называются микрополосковыми линиями. Они даже внешне не похожи на катушки. С катушками индуктивности связан такой эффект как резонанс и гениальный Никола Тесла получал на резонансных трансформаторах миллионы вольт.

Основной параметр катушки это её индуктивность. Величина индуктивности измеряется в Генри (Гн, англ. – «H»). Это достаточно большая величина и поэтому на практике применяют меньшие значения (мГн, mH – миллигенри и мкГн, μH– микрогенри) соответственно 10 -3 и 10 -6 Генри. Величина индуктивности катушки указывается рядом с её условным изображением (например, 100 μH). Чтобы не запутаться в микрогенри и миллигенри, советую узнать, что такое сокращённая запись численных величин.

Многие факторы влияют на индуктивность катушки. Это и диаметр провода, и число витков, а на высоких частотах, когда применяют бескаркасные катушки с небольшим числом витков, то индуктивность изменяют, сближая или раздвигая соседние витки.

Часто для увеличения индуктивности внутрь каркаса вводят сердечник из ферромагнетика, а для уменьшения индуктивности сердечник должен быть латунным. То есть можно получить нужную индуктивность не увеличением числа витков, что ведёт к увеличению сопротивления, а использовать катушку с меньшим числом витков, но использовать ферритовый сердечник. Катушка индуктивности с сердечником изображается на схемах следующим образом.

В реальности катушка с сердечником может выглядеть так.

Также можно встретить катушки индуктивности с подстроечным сердечником. Изображаются они вот так.

Катушка с подстроечным сердечником вживую выглядит так.

Такая катушка, как правило, имеет сердечник, положение которого можно регулировать в небольших пределах. При этом величина индуктивности также меняется. Подстроечные катушки индуктивности применяются в устройствах, где требуется одноразовая подстройка. В дальнейшем индуктивность не регулируют.

Наряду с подстроечными катушками можно встретить и катушки с регулируемой индуктивностью. На схемах такие катушки обозначаются вот так.

В отличие от подстроечных катушек, регулируемые катушки индуктивности допускают многократную регулировку положения сердечника, а, следовательно, и индуктивности.

Ещё один параметр, который встречается достаточно часто это добротность контура. Под добротностью понимается отношение между реактивным и активным сопротивлением катушки индуктивности. Добротность обычно бывает в пределах 15 – 350.

На основе катушки индуктивности и конденсатора выполнен самый необходимый узел радиотехнических устройств, колебательный контур. На схеме изображён входной контур простого радиоприёмника рассчитанного на работу в диапазонах средних и длинных волн.

В настоящее время в этих диапазонах станций практически нет. Катушка индуктивности L1 имеет достаточно большое число витков, чтобы перекрыть диапазон по максимуму. Для улучшения приёма к первой обмотке L1 подключается внешняя антенна. Это может быть простой кусок проволоки длиной в пределах двух метров.

Благодаря большому числу витков в индуктивности L1 присутствует целый спектр частот и как минимум пять — шесть работающих радиостанций. Две индуктивности L1 и L2 намотанные на одном каркасе представляют собой высокочастотный трансформатор. Для того чтобы выделить на катушке индуктивности L2 станцию, работающую, допустим на частоте 650 КГц необходимо с помощью переменного конденсатора C1 настроить колебательный контур на данную частоту.

После этого выделенный сигнал можно подавать на базу транзистора усилителя высокой частоты. Это одно из применений катушки индуктивности. Точно на таком же принципе построены выходные каскады радио- и телевизионных передатчиков только наоборот. Антенна не принимает слабый сигнал, а отдаёт в пространство ЭДС.

Примеров использования катушки индуктивности великое множество. На рисунке изображён весьма несложный, но хорошо зарекомендовавший себя в работе сетевой фильтр.

Применение индуктивных элементов и их графическое обозначение

Электрические дроссели, работающие в цепях переменного тока, традиционно применяются в следующих случаях:

• для развязки вторичных цепей импульсных источников питания;
• в обратноходовых преобразователях или бустерах;
• в балластных схемах люминесцентных ламп, обеспечивающих быстрый запуск;
• для запуска электрических двигателей.

В последнем случае они используются в качестве ограничителей пусковых и тормозных токов.

Электротехнические изделия, устанавливаемые в электрических приводах мощностью до 30 кВт, по своему виду напоминают классический трехфазный трансформатор.

Так называемые дроссели насыщения используются в типовых обратноходовых стабилизаторах напряжения, а также в феррорезонансных преобразователях и магнитных усилителях. В последнем случае возможность намагничивания сердечника позволяет изменять индуктивное сопротивление действующих цепей в широких пределах. Сглаживающие дроссели применяются для снижения уровня пульсаций в выпрямительных цепях.

Источники питания с такими элементами до сих пор встречаются в электротехнической практике. Для запуска люминесцентных ламп все чаще используется «электронный» балласт, постепенно вытесняющий намоточные изделия. Его применение объясняется следующими преимуществами:

• низкий вес;
• эксплуатационная надежность;
• отсутствие характерного для обычных дросселей гудения.

Для обозначения дросселя на электротехнических и электронных схемах используются значки, представляющие собой отрезок витого проводника. Для катушек с сердечником внутри намотки дополнительно ставится черточка, а в бескаркасном варианте исполнения она отсутствует.

Как проверить дроссель мультиметром

Что такое дроссель и для чего его применяют разобрались, теперь ещё стоит научиться определять его работоспособность. Если мультиметр может измерять индуктивность, всё несложно. Просто проводим измерение. Если параметры дросселя нам неизвестны, выставляем самый большой предел измерений. Обычно это несколько сотен Генри. На шакале обозначаются русскими Гн или латинской буквой H.

Установив переключатель мультиметра в нужное положение, щупами касаемся выводов катушки. На экране высвечивается какое-то число. Если цифры малы, переводим переключатель в одно из следующих положений, ориентируясь по предыдущим показателям.

Функция измерения индуктивности есть далеко не во всех мультиметрах

Например, если высветилось 10 мГн, выставляем предел измерения ближайший больший. После этого повторно проводим измерения. В этом случае на экране высветится индуктивность измеряемого дросселя. Имея паспортные данные, можно сравнить реальные показатели с заявленными. Они не должны сильно отличаться. Если разница велика, надо дроссель менять.

Если мультиметр простой, функции измерения индуктивности в нём нет, но есть режим измерения сопротивлений, также можно проверить его работоспособность. Но в данном случае мы будем измерять не индуктивность, а сопротивление. Измерив сопротивление обмотки мы просто сможем понять, работает дроссель или он в обрыве.

Так можно проверить исправность дросселя для ламп дневного света

Для прозвонки дросселя тестером переводим переключатель мультиметра в положение измерения сопротивлений. Выставляем предел измерений, лучше выставить нижний,чтобы видеть сопротивление обмотки. Далее щупами прикасаемся к концам обмотки. Должно высветиться какое-то сопротивление. Оно не должно быть бесконечно большим (обрыв) и не должно быть нулевым (короткое). В обоих случаях дроссель нерабочий, все остальные значения — признак работоспособности.

Чтобы убедиться в отсутствии короткого замыкания на витках дросселя, можно перевести мультиметр в режим прозвонки и прикоснуться щупами к выводам. Если звенит — короткое есть, где-то есть пробой, а это значит, что нужен другой дроссель.

Читать также: Лучшие наружные антенны для цифрового телевидения

Дроссель – это катушка индуктивности, которая обладает большим сопротивлением по отношению к переменному току. В схеме постоянного тока дроссель оказывает гораздо меньшее сопротивление. Название электрического компонента имеет немецкое происхождение – Drossel, что означает сглаживание, торможение.

дроссель+электрический — с английского на русский

катушка индуктивностиЭлемент электрической цепи, предназначенный для использования его собственной индуктивности и/или его магнитного поля.

катушка индуктивности индуктивность

EN

inductor reactor two-terminal device characterized essentially by its inductance NOTE 1 – In French, the term «inductance» also denotes the characteristic quantity of an inductor, in English «inductance». NOTE 2 – In English, the term «reactor» is used for an inductor operated at a fixed frequency.

FR

(bobine d’) inductance, f bipôle caractérisé essentiellement par son inductance NOTE 1 – En français, le terme «inductance» désigne aussi la grandeur caractéristique du dispositif, en anglais «inductance».

NOTE 2 – En anglais, le terme «reactor» est utilisé pour une bobine d’inductance fonctionnant à une fréquence déterminée.

FR

электрический дроссельдроссельДроссель электрический, катушка индуктивности, которую включают в электрическую цепь для устранения (подавления) переменной составляющей тока в цепи, разделения или ограничения сигналов различной частоты. Дроссель электрический включается в цепь последовательно с нагрузкой. Электрическое сопротивление Z (w) зависит от частоты тока:

Z (w) = w L,

где w = 2πf (f — частота в гц), L — индуктивность в гн. Например, в выпрямителях тока в качестве элемента фильтра применяется дроссель электрический с большим электрическим сопротивлением для переменной составляющей тока.

Если по условиям испытания необходимо ограничить ток короткого замыкания на зажимах контактора, то допускается включение в испытательную схему со стороны источника тока дополнительных резисторов и дросселей, чтобы получить требуемый ток.

8.3.2  Дроссели,  применяемые  в  искробезопасных  цепях,  должны  рассматриваться  как повреждаемые только на размыкание, если их намотка выполнена рядовой, виток к витку, с изолирующими прокладками между слоями, с пропиткой обмоток изоляционным лаком и компаундом. Между витковая изоляция обмоточного провода должна быть рассчитана на напряжение, равное утроенному падению напряжения на дросселе в нормальном и аварийном режимах.

элемент с реактивным сопротивлением—

Сглаживающий дроссель

Сглаживающий дроссель предназначен для сглаживания тока нагрузки.
 

Сглаживающий дроссель выполняется с воздушным зазором. Хорошие сварочные качества выпрямителя достигаются увеличением индуктивности дросселя, расчетная мощность которого должна быть близка к мощности трансформатора. Особенности расчета однофазных выпрямителей подробно исследованы в работе.
 

Сглаживающие дроссели ( СД) — компоненты преобразователей, предназначенные для уменьшения переменной составляющей напряжения или тока на входе или выходе преобразователя. Особенностью СД является присутствие в токе, проходящем через обмотку, как переменной, так и постоянной составляющей одновременно. После выбора материала сердечника требуется по исходным данным определить типоразмер сердечника из стандартного ряда, а затем необходимо выполнить конструктивный расчет дросселя.
 

Сглаживающие дроссели предназначены для ослабления пульсации выпрямленного напряжения. Как и любой трансформатор или дроссель переменного тока, сглаживающий дроссель состоит из магнитопровода и обмотки, но, в отличие от других устройств, магнитопровод сглаживающего дросселя имеет немагнитный промежуток.
 

Сглаживающие дроссели имеют, как правило, одну обмотку, и поэтому можно считать, что потери в ней распределены равномерно по всему объему катушки.
 

Сглаживающие дроссели используются для уменьшения пульсаций в цепях выпрямленного напряжения выпрямителей. Сглаживающий дроссель, как дроссель переменного тока, состоит из замкнутого магнитопрово-да и одной обмотки. Обмотка дросселя включается последовательно с нагрузкой и обтекается выпрямленным током.
 

Сглаживающие дроссели электрических фильтров, так же как и трансформаторы малой мощности, широко используются в выпрямительных устройствах радиотехнических установок. Поэтому вопрос об определении оптимальных соотношений размеров магнитопроводов сглаживающих дросселей и выборе их наивыгоднейшей конфигурации приобретает значительную актуальность.
 

Расчет сглаживающего дросселя заключается в выборе типоразмера сердечника и определении обмоточных данных катушки дросселя по заданной его индуктивности и величине тока подмагничивания.
 

Индуктивность сглаживающего дросселя дана. Индуктивность уравнительного реактора в рассматриваемой системе можно не учитывать, так как реакторы выбраны таким образом, что при токах / d l 5 / yp они насыщаются.
 

Индуктивность сглаживающего дросселя должна быть резко нелинейной. На рис. 4.126 приведена зависимость индуктивности дросселя инвертора ВДЧИ-252 от тока. Дроссель выполнен на ферритах 3000 НМС без воздушного зазора.
 

Конструкции сглаживающих дросселей в маломощных выпрямительных устройствах подобны конструкциям трансформаторов. Они так же, как и трансформаторы, могут быть выполнены на стержневых и броневых магнитопроводах.
 

Расчет сглаживающего дросселя на заданное превышение температуры заключается в выборе типоразмера сердечника и определении обмоточных данных катушки дросселя по заданной его индуктивности и величине тока подмагничивания таким образом, чтобы превышение температуры обмотки не превосходило заданного.
 
