Характеристики и область применения провода апв

Кабель АПВ — описание, характеристики

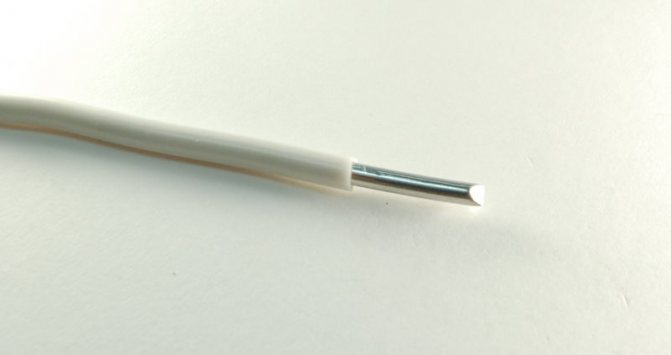

Кабель марки АПВ представляет собой электрический провод, который широко используется в разных сферах промышленности.

АПВ кабель расшифровка:

Опытные электрики хорошо знают о том, что АПВ кабель расшифровка показывает, какими основными техническими характеристиками обладает данное приспособление. В зависимости от некоторых особенностей технологии производства такие однотипные провода разделяются виды с различными параметрами. Приобрести АПВ у нашего пратнёра можно по этой ссылке https://baltikkabel.ru/katalog/14-provoda-ustanovochnye/34-apv/.

Характеристики кабеля АПВ зависят от материалов, из которых изготавливается диэлектрик, а также токоведущая часть изделия.

Расшифровка аббревиатуры:

Буква А – обозначение того, что основным материалом провода является достаточно дешевый алюминий с отличными токопроводящими показателями;

Буква П – указывает на то, что изделие это провод, ведь на сегодняшний день кабели производятся еще в виде шнуров. Данное обозначение свидетельствует о незначительной гибкости приспособления и о том, что оно может быть непокрыто специальным изоляционным материалом;

Буква В – свидетельствует о том, что в качестве изоляционного материала для обработки электрического кабеля такой марки используется винил (в последнее время его чаще всего называют ПВХ-пластиком). Следует отметить, что он обладает стабильными диэлектрическими свойствами, которые обычно сохраняются в течение длительного промежутка времени при правильной эксплуатации проводов.

Как правило, после буквенной аббревиатуры указывается число, обозначающее, что у провода АПВ сечение может иметь определенный номинал. У проводов АПВ вес также отличается и в некоторых случаях он указывается в маркировке.

Характеристики кабеля АПВ

Все технические характеристики проводов можно разделить на две категории: электрические и механические. Некоторые из них зависят от того, что изделия сделаны из алюминия, а на некоторые влияет вес кабеля АПВ.

К механическим свойствам относятся:

Алюминий является достаточно мягким материалом, который обладает повышенной гибкостью. Однако он отличается пониженной температурой плавления, а также быстро теряет свои свойства после переламывания;
Данный провод можно применять при широких диапазонах температур – от -50⁰С до +70⁰С. Однако его нельзя применять в цехах со специальным температурным режимом;
Кабель имеет разный радиус изгиба;
Изоляционный материал разрушается при воздействии на него разных агрессивных веществ.

Электрические свойства:

Электрическая сопротивляемость зависит от радиуса сечения;
При выборе кабеля необходимо обязательно учитывать сопротивление изоляционного материала.

Материал подготовлен по инициативе нашего партнёра и производителя КПП в Москве компании БалтикКабель в рамках программы » Сделай сам»

Характеристики провода АПВ

Если брать провод АПВ и технические характеристики, то их можно разделить на механические и электрические параметры. Они во многом зависят от свойств материала изготовления – алюминия, но для рассмотрения сферы применения провода давайте их разберем отдельно.

Механические характеристики провода АПВ

Для начала давайте остановимся на механических характеристиках провода АПВ. Как известно алюминий материал достаточно мягкий и гибкий. В то же время он имеет низкую температуру плавления и достаточно быстро теряет свои свойства при переламывании.

Изгиб провода АПВ

Итак:

Одним из основных параметров при выборе провода является максимальный возможный радиус изгиба провода. Механические характеристики провода АПВ 2 5 и других сечений позволяют изгибать его с радиусом не более 10 наружных диаметров. Это не очень много. Поэтому данный тип провода следует применять только при небольших радиусах изгиба.
Отдельным вопросом стоит вопрос изгибания кабеля при минусовых температурах. Для этого на предприятии-изготовители должны проводить специальный тест. Суть теста сводится к следующему. Провод наматывают на барабан равный 5 наружным диаметрам провода при температуре в -15⁰С. Такое испытание называется испытание навиванием. Качественный продукт должен выдержать такое испытание без изломов.

Конструкция механизма для испытания провода навиванием

Кстати АПВ 4 провод который должен нормально выдерживать температуры от -50⁰С до +70⁰С. Что делает невозможным его применение для горячих цехов или других помещений со специальным температурным режимом.
Отдельно стоит отметить и изоляцию провода, которая как вы можете видеть на видео выполнена из ПВХ пластика. Этот вид материала достаточно плохо переносит агрессивную наружную среду. В связи с этим применять данный провод для наружного вида работ не рекомендуется.

Электрические характеристики провода АПВ

Очень важным параметром являются электрические характеристики провода. От них напрямую зависит не только пропускная способность изделия, но и сфера его применения.

Сопротивление проводов ПВА

Одним из основных электрических параметров является сопротивление провода. Оно напрямую зависит от его сечения. Так, например, АПВ 6 провод должен иметь внутреннее сопротивление не более 5,1 Ом/км. А провод сечением в 50 мм2 сопротивление не более 0,641 Ом/км.

Таблица 1.3.5 ПУЭ для выбора сечения алюминиевых проводов

Достаточно часто для провода АПВ применение ищут исходя из максимально допустимого тока для изделий разного сечения. Но этот подход не совсем верный. Дело в том, что максимально допустимый ток провода зависит от условий прокладки и определяется по табл.1.3.5 ПУЭ.
Имеются примерные значения для одиночно смонтированных проводов. Они приведенные в таблице ниже.

На фото допустимые токи отдельно смонтированных проводов ПВА

Важным электрическим параметром провода является их сопротивление изоляции. Так у нового провода сопротивление изоляции проверяется напряжением 2000 В и частотой в 50 Гц в течении 5 минут. Для проводов уже находившихся в эксплуатации эти параметры снижаются и их допускается проверять напряжением в 1000В.

Основные цели применения

В электрических сетях все типы повреждений можно разделить на две группы:

устойчивые;
неустойчивые.

К устойчивым типам относятся повреждения в электрической сети, которые не восстанавливаются самостоятельно через время. Для их устранения требуется помощь специалистов, а точнее, аварийной бригады. К подобным повреждениям чаще всего относится разрыв проводов или повреждения на участке линии, из-за которых дальнейшая эксплуатация электросети невозможна.

Повреждения неустойчивого типа характеризуются восстановлением напряжения спустя некоторое время после поломки. Например, такая поломка может проявиться после схлёстывания проводов, при этом возникает электрическая дуга, которая не наносит существенных повреждений в электросети. Из-за небольшого количества времени при коротком замыкании, вся цепь электросети находится под релейной защитой. На практике количества неустойчивых повреждений составляет около 50–90% от всех случаев поломок электросети.

Решение проблемы возможно и без присутствия системы, но это устройство отвечает за ускорение процесса восстановления, а также полностью берёт на себя работу автоматизации.

Сама система устройства АПВ и АПВА получила большое распространение и используется в электрических сетях и подстанциях. Устройство сочетают с другими типами релейной автоматики, что позволяет полностью автоматизировать работу на подстанциях, при этом исчезает потребность в использовании оперативного работника непосредственно на объекте электросети. Также использование устройства автоматического повторного включения на подстанциях даёт возможность избежать фактора ошибок при работе обслуживающего персонала.

Как указано в ПУЭ, устройство АПВ должно обязательно использоваться на всех кабельно-воздушных и воздушных линиях, которые имеют рабочее напряжение мощностью в 1 кВ или выше. Дополнительно системой автоматического повторного включения могут быть снабжены трансформаторы, электродвигатели, а также сборные шины подстанций.

10.1.2 Классификация АПВ. Основные требования к схемам АПВ

В эксплуатации получили применение следующие виды АПВ:

–трехфазные, осуществляющие включение трех фаз выключателя после их отключения релейной защитой;

–однофазные, осуществляющие включение одной фазы выключателя, отключенной релейной защитой при однофазном КЗ;

–комбинированные, осуществляющие включение трех фаз (при междуфазных повреждениях) или одной фазы (при однофазных КЗ).

Трехфазные АПВ в свою очередь подразделяются на несколько типов: простые (ТАПВ), быстродействующие (БАПВ), с проверкой наличия напряжения (АПВНН), отсутствия напряжения (АПВОН), с ожиданием синхронизма (АПВОС), с улавливанием синхронизма (АПВУС) и др.

По виду оборудования, на которое действием АПВ повторно подается напряжение, различают: АПВ линий, АПВ шин, АПВ трансформаторов, АПВ двигателей.

По числу циклов (кратности действия) различают: АПВ однократного действия и АПВ многократного действия.

Устройства АПВ, которые осуществляются с помощью специальных релейных схем, называются электрическими, а встроенные в грузовые или пружинные приводы – механическими.

Схемы АПВ, применяемые на линиях и другом оборудовании, в зависимости от конкретных условий, могут существенно отличаться одна от другой. Однако все они должны удовлетворять следующим основным требованиям:

1. Схемы АПВ должны приходить в действие при аварийном отключении выключателя (или выключателей), находившегося в работе. В некоторых случаях схемы АПВ должны отвечать дополнительным требованиям, при выполнении которых разрешается пуск АПВ: например, при наличии или, наоборот, при отсутствии напряжения, при наличии синхронизма, после восстановления частоты и т. д.

2. Схемы АПВ не должны приходить в действие при оперативном отключении выключателя персоналом, а также в случаях, когда выключатель отключается релейной защитой сразу же после его включения персоналом, т. е. при включении выключателя на КЗ, поскольку повреждения в таких случаях обычно бывают устойчивыми. В схемах АПВ должна также предусматриваться возможность запрета действия АПВ при срабатывании отдельных защит. Так, например, как правило, не допускается действие АПВ трансформаторов при внутренних повреждениях в них. В отдельных случаях не допускается действие АПВ линий при срабатывании дифференциальной защиты шин.

3. Схемы АПВ должны обеспечивать определенное количество повторных включений, т. е. действие с заданной кратностью. Наибольшее распространение получили АПВ однократного действия. Применяются также АПВ двукратного, а в некоторых случаях и трехкратного действия.

4. Время действия АПВ должно быть минимально возможным, для того чтобы обеспечить быструю подачу напряжения потребителям и восстановить нормальный режим работы. Наименьшая выдержка времени, с которой производится АПВ на линиях с односторонним питанием, принимается 0,3–0,5 сек. Вместе с тем, в некоторых случаях, когда наиболее вероятны повреждения, вызванные набросами и касаниями проводов, передвижными механизмами, целесообразно для повышения успешности АПВ принимать увеличенные выдержки времени.

5. Схемы АПВ должны автоматически обеспечивать готовность выключателя, на который действует АПВ, к новому действию после его включения.

Расшифровка АПВ

Прежде всего, следует разобраться с основными техническими параметрами с разновидностями, поскольку, несмотря на то, что провода однотипны, технология их изготовления отлична. Благодаря расшифровке аббревиатуры это можно четко проследить:

А — провод с алюминиевыми жилами (материал дешевый и легкий, приемлемый по токопроводящим свойствам и гибкости);
П — тип источника — провод (в отличие от шнура, провод имеет повышенную гибкость и создается с изоляционным слоем);
В — винил или поливинилхлоридная изоляция провода (материал обладает достаточно стабильными диэлектрическими свойствами, которые при соблюдении эксплуатационных условий сохраняются в течение продолжительного времени, не менее 15 лет).

Как правило, после букв в маркировке идут цифры. Они обозначают номинальный тип проводникового сечения. К примеру, АПВ 16 говорит о 16-миллиметровом квадратном сечении. Всего есть 11 сечений у провода АПВ, начиная от 2,5 квадратных миллиметров, заканчивая 120 квадратными миллиметрами.

Виды проводов АПВ

АПВ отличаются друг от друга визуально по цвету и сечению. АПВ 4 имеет одну литую жилу в соответствующем сечению. Это правило касается всех проводниковых типов сечения до 16 квадратных миллиметров. До этого размера провод имеет гибкую и удобную в монтаже структуру. С повышением сечения жилы выпускать одножильный провод неудобно по монтажу и экономике. По этой причине провода, имеющие номинальное сечение в 25-35 квадратных миллиметров включают в себя семь жил, скрученных между собой. Для проводов, имеющих номинальное сечение в 50 квадратных миллиметров применяется скручивание 19 проволок. Из-за этого характеристика провода АПВ помогает его изгибать в достаточной мере. Также это снижает поломку провода во время многократного изгибания.

Ссылки по теме

Правила технической эксплуатации электроустановок потребителей / Нормативный документ от 9 февраля 2007 г. в 02:14
Библия электрика / Нормативный документ от 14 января 2014 г. в 12:32
Справочник по электрическим сетям 0,4-35 кВ и 110-1150 кВ. Том 10 / Нормативный документ от 2 марта 2009 г. в 18:12
Кабышев А.В., Тарасов Е.В. Низковольтные автоматические выключатели / Нормативный документ от 1 октября 2021 г. в 09:22
Правила устройства воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами / Нормативный документ от 30 апреля 2008 г. в 15:00
Князевский Б.А. Трунковский Л.Е. Монтаж и эксплуатация промышленных электроустановок / Нормативный документ от 17 октября 2019 г. в 12:36
Маньков В.Д. Заграничный С.Ф. Защитное заземление и зануление электроустановок / Нормативный документ от 27 марта 2021 г. в 09:05

Принцип работы устройства АПВ

Схема применения устройства может быть разной в зависимости от конкретного случая. В автоматике применяется принцип выключения ВЛ с напряжением ниже 220 кВ, а точнее говоря, устройство проверяет состояние и положение ключа включателя. Точнее говоря, если устройство получило сигнал об отсутствии напряжения, но выключатель находится во включённом состоянии, значит, произошло отключение электроэнергии незапланированного типа. Такой принцип работы позволяет разделить проблему и в случае запланированного отключения напряжения устройство АПВ или АПВА просто не реагирует.

10.1.1 Назначение АПВ

Многолетний опыт эксплуатации линий электропередачи показал, что значительная часть коротких замыканий (КЗ), вызванных перекрытием изоляции, схлестыванием проводов и другими причинами, при достаточно быстром отключении линий релейной защитой, самоустраняется. При этом электрическая дуга, возникшая в месте КЗ, гаснет, не успев вызвать существенных разрушений, препятствующих повторному включению линий под напряжение. Такие самоустраняющиеся повреждения принято называть неустойчивыми.

Статистические данные о повреждаемости линий электропередачи за длительный период эксплуатации показывают, что доля неустойчивых повреждений весьма высока и составляет 50–90%. Учитывая, что отыскание места повреждения на линии электропередачи путем ее обхода требует длительного времени, и что многие повреждения носят неустойчивый характер, обычно при ликвидации аварий оперативный персонал производит опробование линии путем включения ее под напряжение. Операцию включения под напряжение отключившейся линии называют повторным включением. Линия, на которой произошло неустойчивое повреждение, при повторном включении остается в работе. Поэтому, повторные включения при неустойчивых повреждениях принято называть успешными.

Реже на линиях возникают такие повреждения, как обрывы проводов, тросов или гирлянд изоляторов, падение или поломка опор и т. д. Такие повреждения не могут самоустраниться, и поэтому их называют устойчивыми. При повторном включении линии, на которой произошло устойчивое повреждение с коротким замыканием, линия вновь отключается защитой. Поэтому, повторные включения линий при устойчивых повреждениях называют неуспешными.

Повторное неавтоматическое включение линий на подстанциях с постоянным оперативным персоналом или на телеуправляемых объектах занимает несколько минут, а на подстанциях не телемеханизированных и без постоянного оперативного персонала 0,5–1 час и более. Поэтому, для ускорения повторного включения линий и уменьшения времени перерыва электроснабжения потребителей широко используются специальные устройства автоматического повторного включения (АПВ). Время действия АПВ обычно не превышает нескольких секунд. Поэтому, при успешном включении они быстро подают напряжение потребителям, чего не может обеспечить оперативный персонал.

Согласно Правилам устройства электроустановок (ПУЭ) обязательно применение АПВ – на всех воздушных и смешанных (кабельно-воздушных) линиях напряжением 1000 В и выше. Автоматическое повторное включение восстанавливает нормальную схему также и в тех случаях, когда отключение выключателя происходит вследствие ошибки персонала, или ложного действия релейной защиты.

Наиболее эффективно применение АПВ на линиях с односторонним питанием, так как в этих случаях каждое успешное действие АПВ восстанавливает питание потребителей и предотвращает аварию.

Вкольцевых сетях отключение одной из линий не приводит к перерыву питания потребителей. Однако и в этом случае применение АПВ целесообразно, так как ускоряет ликвидацию ненормального режима и восстановление нормальной схемы сети, при которой обеспечивается наиболее надежная и экономичная работа.

Опыт эксплуатации показал, что неустойчивые КЗ часто бывают не только на воздушных линиях, но и на шинах подстанций. Поэтому на подстанциях, оборудованных быстродействующей защитой шин, также применяются АПВ, которые производят повторную подачу напряжения на шины в случае их отключения релейной защитой. Автоматическое повторное включение шин имеет высокую успешность и эффективность, поскольку каждый случай успешного действия предотвращает аварийное отключение целой подстанции, или ее части.

Устройствами АПВ оснащаются также все одиночно работающие трансформаторы мощностью 1000 кВА и выше, а так же ,трансформаторы меньшей мощности, питающие ответственную нагрузку. Автоматическое повторное включение трансформаторов выполняется так, что их действие происходит только при отключении трансформатора от максимальной токовой защиты. Повторное включение при повреждении самого трансформатора, когда он отключается защитами от внутренних повреждений, как правило, не производится. Успешность действия АПВ трансформаторов и шин так же высока, как у воздушных линий, и составляет 70–90%.

Диагностика цепей на обрыв при помощи обтекания током

Вернемся к дискретным цепям, в которых нельзя использовать метод избыточной информации. Это все входные цепи с единичными контактами, переключателями и кнопками со стороны плюса опер. тока Если вы можете пропускать небольшой фиксированный ток через такую цепь, то контроль на обрыв становится реальным. Правда создать такую цепь не просто, да и сама конструкция не вызывает у релейщиков доверия (см. рисунок ниже)

Зная напряжение опер. тока и номинал шунтирующего контакт резистора R вы определяете ток контроля цепи. Резкое увеличение тока в цепи означает замыкание контакта (работа с соответствии с основным алгоритмом), а исчезновение тока контроля Ik — обрыв цепи.

Минусы данной схемы очевидны: нужен внутренний источник питания цепей и схема анализа тока в каждом дискретном входе терминала. Да и установка резисторов параллельно каждому внешнему НО-контакту довольно скучное занятие. Поэтому в реальности схему применяют нечасто, хотя устройства с внутренним источником питания дискретных входов на рынке есть.

Применение

Несмотря на некоторые недостатки, защита минимального напряжения тесно связана с производственными процессами, обеспечивает надежное функционирование техническому оборудованию.

Применяется для обеспечения защиты на электростанциях, обеспечивает работу важных механизмов при кратковременном исчезновении собственного питания. Устанавливается на проблемных участках электросети и подстанциях, отключая в первую очередь потребителей третьей категории. Обеспечивает сохранение напряжения на жизненно-важных объектах (больницы, железная дорога, связь, водопровод, канализация).

Провод апв общего назначения.

Кабель АПВ представляет собой силовой изолированный провод общего назначения. Он используется в электрических установках, для стационарной прокладки в силовых сетях, а также для неподвижного монтажа электрооборудования. Провод АПВ содержит однопроволочную жилу из мягкой алюминиевой проволоки. Для изоляции используется пластикат из поливинилхлорида, который может иметь различные варианты расцветки. Среди них следующие цвета: белый, серый, розовый, красный, желтый, оранжевый, зелёный, голубой, коричневый, черный, фиолетовый и желто-зеленый, который обычно используется для расцветки одножильных проводов сечением ниже 6 мм2. Монтаж провода АПВ осуществляется в пустотных каналах зданий и других строительных конструкций, в специально предназначенных монтажных коробах, а также различных лотках, трубах и жгутах внутри распределительных счетов, в электрошкафах и пультах управления оборудованием.

Провод АПВ демонстрирует существенный уровень устойчивости к разнообразным механическим нагрузкам, включая механические удары, линейное ускорение, различные варианты изгибов, вибрационные нагрузки и акустические шумы. Кроме того, провода марки АПВ при одиночном варианте прокладки не распространяют горение, что является важным параметром, обуславливающим их успешное использование в осветительных сетях.

Виды АПВ

Существуют различные типы устройств автоматического повторного включения. В первую очередь АПВ это устройства, в которых используется оперативный переменный ток. Данные конструкции оборудованы вспомогательными контактами включенными в схему для совместной работы с определенными элементами, обеспечивающими надежную работу привода выключающего устройства. Они состоят из трех контактных групп, отвечающих за действие того или иного участка: изменяют натяжение пружины, обеспечивают функционирование вала привода выключателя и оперативное отключение при аварийной ситуации.

Для других устройств АПВ требуется выпрямленный оперативный ток. Их основным конструктивным элементом является комплектное реле РПВ-358, срабатывающее при отключении высоковольтных выключателей в случае любых неисправностей. Использование данного реле позволяет избежать многократного срабатывания выключателя при аварийных ситуациях, затрагивающих внутренние оперативные цепи.

Особенностью схемы АПВ с двухсторонним питанием считается подача питания на линию сразу с двух сторон. Этот способ позволяет быстро восстановить рабочее состояние энергоснабжения. Единственным условием является предотвращение повторного несинхронного включения. В отдельных случаях может использоваться АПВ без синхронизации, когда имеется быстродействующая защита, устанавливаемая в параллельных цепях.

Существуют системы автоматического повторного трехфазного включения, в которых линия не синхронизируется с подачей двухстороннего питания. Они используются в параллельных линиях, аналогичных АПВ с односторонним питанием. В конструкцию входят быстродействующие и несинхронные устройства. Существуют такие же устройства, оборудованные контроллерами, обеспечивающими синхронизацию на линиях, имеющих обоюдостороннее питание. В конструкции предусмотрено реле, защищающее линию от включения при значительной величине углов между векторами ЭДС.

Разновидности автоматического повторного включения

В комплексе работ по усовершенствованию управления энергетикой большое значение отводится автоматизации технологических процессов по производству и передаче электроэнергии. В данном случае, автоматизация распределительных сетей и подстанций выходит на первое место.

Всевозможные устройства автоматики позволяют обеспечить комплексную автоматизацию сетей с автоматическим восстановлением электроснабжения потребителей в случаях возникновения каких-либо аварийных режимов.

Одним из основных типов автоматики в данном случае считается автоматическое повторное включение трансформаторов, шин, линий электропередач.

В общем, АПВ выключателей в энергосистеме – это основное средство, повышающее надёжность работы энергосистемы и обеспечивающее бесперебойность питания потребителей.

Опыт эксплуатации показал, что большое число нарушений изоляции электроустановок является неустойчивым и самостоятельно устраняется после снятия напряжения. Такие ситуации возможны при грозовом перекрытии изоляции, падении деревьев, схлестывании проводов при ветровой нагрузке и т. д.

При правильно выбранном времени срабатывании устройств РЗА, электрическая дуга, возникающая в месте нарушения изоляции, значительных нарушений нанести не успевает и включённое повторно оборудование продолжает оставаться в работе.

То есть, с уверенностью можно говорить об успешной работе АПВ. По многолетним статистическим данным, оно бывает успешно в 70% от общего количества случаев нарушений электроснабжения.

Основные разновидности

. Из наиболее распространённых видов АПВ, применяемых сегодня в электроэнергетике, можно выделить следующие виды:

АПВ КОНЛ

(АПВ с контролем отсутствия напряжения на линии). Данный вид повторного включения считается наиболее распространённым, который применяется в сетях всех уровней напряжения, когда восстановление электроснабжения потребителей происходит при отключении выключателя от действия линейных защит. Происходит контроль отсутствия напряжения на линии электропередач при помощи линейных ТН.

АПВ КС

(АПВ с контролем синхронизма). Используется для повторного включения выключателей линий, имеющих двустороннее питание, когда проверяется синхронность напряжений на его вводах. Для этих целей используются либо линейные трансформаторы напряжения, либо конденсаторы связи, с которых происходит отбор синхронизируемых напряжений.

ЧАПВ

(АПВ после работы автоматической частотной разгрузки). Данный вид “повторки” применяется, когда в энергосистеме в случае снижения частоты питающей сети произошло отключение потребителей, что позволяет уменьшить общую нагрузку узла и сохранить в целости генерирующие установки.

В итоге по мере восстановление в системе частоты происходит включение потребителей при помощи устройств частотного АПВ после работы АЧР.

АПВ шин и трансформаторов

Короткие замыкания на шинах подстанций происходят очень редко, но в таких случаях отключается большое число ответственных потребителей, поэтому очевидна вся важность АПВ шин

В данном случае подразумевается восстановление питания шин подстанции в следующих моментах:

При погашении шин подстанции со стороны основного источника питания с повреждением элементов линии. Происходит включение выключателя от АПВ КННЛ от другого источника с обязательным контролем наличия напряжения на линии.

При погашении шин в результате действия их защит и отключении всех присоединений. В данном случае производится повторная подач напряжения на шины включением выключателя опробующей ВЛ, находящейся под напряжением со стороны источника питания с предварительным контролем отсутствия напряжения на шинах (АПВ КОНШ).

Несинхронное АПВ

НАПВ является наиболее простым АПВ и применяется при разделении двух частей энергосистемы независимо от разности частот их напряжений.

Расчет несинхронного режима

Существуют экспериментально-расчетные исследования целесообразности применения НАПВ. Ниже приведены выражения для определения возможности этого режима для отдельных элементов энергосистемы.

IНС – максимальный возможный ток несинхронного включения (апериодическая составляющая)

u_k% – напряжение короткого замыкания трансформатора

x”d – сверхпереходное сопротивление
I_НОМ – номинальный ток (генератора, трансформатора, компенсатора синхронного)
U_c – в этом и некоторых других расчетах, например самозапуска, напряжение системы принимается 1,05UНОМ

Суммарное сопротивление рассчитывается в режиме, когда по оборудованию протекает максимально возможный ток.

Для предотвращения повторного включения линии на устойчивое КЗ с одной из сторон линии используется контроль напряжения.

Если его не использовать, то устройство будет производить два включения двух выключателей на КЗ, что будет негативно сказываться на выключателях и работе энергосистемы. Поэтому сначала включается АПВ стороны, где не предусмотрен контроль напряжения и, если неисправность устранилась, то сработает АПВ с другой стороны, среагировав на наличие напряжения на линии.

НАПВ применяют на линиях, которые обладают высокой пропускной способностью и на которых, согласно расчетам, после асинхронного режима частота выравнивается и происходит синхронизация частей энергосистемы.

Если НАПВ используется на линии с двухсторонним питанием, то повторное включение будет сопровождаться толчками тока и активной мощности. Это вызвано тем, что напряжение по обоим концам может иметь различные значения величины и частоты.

Это может отразиться на поведении релейной защиты, неправильном её срабатывании. Поэтому на транзитных участках, где соединяются разные части энергосистемы необходимо следить за правильностью срабатывания релейной защиты и анализировать ее поведение.

Последние статьи

Самое популярное

Принцип работы

Рассмотрите принцип работы автоматического повторного включения на примере такой схемы.

Рис. 2: Принципиальная схема АПВ

Как видите на рисунке 2, напряжение подается на шину управления ШУ, на схеме показан пример питания от источника постоянного тока + ШУ и – ШУ. В данном примере устройство АПВ управляется механизмами:

контроля синхронизации;
положения контактов выключателя;
запрета АПВ;
разрешения подготовки.

Релейная защита реализуется посредством реле времени РВ и промежуточного РП. Последнее имеет две обмотки: по току РП I и по напряжению РП U. В нормальном режиме к ШУ приложено напряжение, которое заряжает конденсатор С при наличии соответствующего сигнала от цепей разрешения подготовки. Но повторное включение блокируется сигналом цепи запрета АПВ, который отстраивается на основе резисторов R1 и R2, находящихся в последовательном соединении с управленческими цепями.

В случае отключения трансформатора, линии или других участков, сигнал контроля синхронизации замыкает цепь для РВ. Которое при отсчете установленного промежутка времени выполняет замыкание собственных контактов, они, в свою очередь, шунтируют резистор R. После чего происходит разряд конденсатора на обмотку напряжения РП. При этом возбуждается и токовая катушка, которая притягивает контакты реле и замыкает цепь на включение выключателя.

Если трехфазное кз прекратилось и электроснабжение возобновится, то контроль синхронизации подает сигнал на размыкание обмотки РВ. После чего в цепь снова вводится сопротивление R и происходит возврат реле в обесточенное состояние. После возврата устройства в режим ожидания сразу происходит заряд конденсатора С для готовности к последующему повторному включению.

Узел Н позволяет вывести повторное включение на время проведения каких-либо плановых манипуляций оперативным персоналом.
