Рекомендации по увеличению срока службы регулятора

Для того чтобы увеличить срок службы регулятора напряжения, необходимо придерживаться нескольких несложных правил, направленных на выполнение профилактических мер. Среди них:

• не допускайте чрезмерного загрязнения генератора, периодически проводите осмотр его состояния, а при необходимости и демонтаж с чисткой агрегата;
• проверяйте натяжку ремня генератора, при необходимости подтягивайте его (самостоятельно или в автосервисе);
• контролируйте состояние обмоток генератора, в частности, не допускайте их потемнения;
• проверяйте контакт на управляющем проводе реле-регулятора, причем как его качество, так и наличие на нем окисления;
• выполняйте периодическую проверку напряжения на аккумуляторной батарее автомобиля с запущенным двигателем.

Соблюдение этих простых правил позволят вам увеличить ресурс и срок эксплуатации как генератора, так и регулятора напряжения автомобиля.

Итоги

Проверка реле-регулятора напряжения — дело несложное, и с ней может справиться практически любой автолюбитель, владеющий элементарными навыками ремонтных работ. Главное, иметь для этого соответствующие инструменты — мультиметр, блок питания с регулятором напряжения (хотя можно подключить и к аккумулятору с зарядным устройством), лампу на 12 В и кусочки проводов для монтирования соответствующей схемы.

В случае, если в процессе проверки вы выяснили, что регулятор вышел из строя, то он подлежит обязательной замене (ремонтные работы как правило не производятся). Главное, не ошибиться при его выборе и приобрести ту деталь, которая подходит именно для вашей машины.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

• отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
• подключить к ней лампочку (исключив из схемы регулятор);
• снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Усовершенствование стабилизаторов Я112, Я120

категория

Электронные самоделки в помощь автолюбителю

В. ДОБРОЛЮБОВ, г. Королев Московской облРадио, 2000 год, №2

Установлено, что аккумуляторная батарея служит надежнее и дольше, если регулятор системы электрооборудования поддерживает бортовое напряжение, изменяющееся в определенной зависимости от температуры. Серийная же автомобильная аппаратура этого обеспечить не может. Автору публикуемой статьи удалось простыми средствами получить близкий к оптимальному температурный коэффициент бортового напряжения.

Во всех отечественных автомобилях в качестве регулятора напряжения генератора используются стабилизаторы типа Я112, Я120 (так называемые «шоколадки»).

И их главным недостатком является то, что они не обеспечивают необходимой температурной зависимости бортового напряжения .

На рис. 1 показана типовая схема традиционно построенного порогового узла стабилизатора напряжения. Закон изменения стабилизируемого напряжения здесь в основном определяет кремниевый стабилитрон VD1, а он ни по значению, ни по знаку температурного коэффициента напряжения стабилизации не соответствует решению задачи.

Это приводит к тому, что летом кипит электролит в аккумуляторной батарее, а в хоподное время года она остается недозаряженной.

Предлагаю пороговый узел стабилизатора напряжения построить несколько иначе (рис. 2). В этом варианте пороговым элементом по-прежнему служит транзистор VT1, а стабистор VD1 работает в стандартном режиме, обеспечиваемом резистором R4. Легко видеть, что ток через стабистор мало зависит от тока базы транзистора.

При напряжении Uпит. меньшем установленного, транзистор закрыт падением напряжения на стабисторе Когда напряжение Uпит, увеличиваясь, достигнет установленного значения, напряжение на базе станет достаточным для открывания транзистора.

С описанным вариантом порогового узла был изготовлен и опробован образец бортового стабилизатора напряжения для легкового автомобиля. Схема устройства показана на рис. 3. Стабилизатор был установлен на генератор 29.3701 взамен демонтированного R112.

Пока бортовое напряжение мало, транзистор VT1 закрыт, а VT2 — открыт. Через обмотку возбуждения генератора течет ток. поэтому напряжение Uпит, увеличивается. Как только оно превысит пороговый уровень, транзистор VТ1 откроется, а VT2 закроется — напряжение начинает уменьшаться до момента закрывания транзистора VТ1.

Необходимый для устойчивой работы стабилизатора электрический «гистерезис» по коммутации транзисторов в стабилизаторе получается автоматически из-за ненулевого сопротивления соединительных проводников. По этой причине входной делитель напряжения R1R2 не следует подключать непосредственно к выводу аккумуляторной бата реи, как это часто рекомендуют для повышения стабильности напряжения.

Диод VD2 предназначен для надежного закрывания транзистора VT2, когда транзистор VT1 открыт. Диод VDЗ гасит всплески напряжения самоиндукции обмотки возбуждения генератора при закрывании транзистора VТ2.

Стабилизатор собран на печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм. Чертеж платы представлен на рис. 4. Транзистор КТ829А можно заменить на КТ890А.

Необходимое напряжение переключения стабилизатора устанавливают при налаживании подборкой резистора R2. Процесс налаживания многократно описан в журнале (например, в работе ), поэтому здесь опущен. С правильно отрегулированным стабилизатором при температуре +40°С напряжение, поддерживаемое генератором, равно 13,6 В. а при -20°С — 14,5 В.

Испытания показали, что нестабильность напряжения не превышала ±1.5 %. У стабилизатора с традиционным пороговым узлом этот показатель достигал ±5 %.

ЛИТЕРАТУРА1. Ломанович В. Термокомпенсированный регулятор напряжения. — Радио, 1985. № 5. с. 24 — 27.2. Бирюков С. Простой термокомпенсированный регулятор напряжения. — Радио, 1994. № 1.с.34,35:№ 10, с. 43.3. Коробков А. Автомобильный регулятор напряжения. — Радио, 1986. № 4, с. 44,45.

От редакции. Лучших результатов в работе стабилизатора можно добиться, если обеспечить тепловой контакт транзистора VT1 и стабистора VD1с одной из боковых стенок аккумуляторной батареи.

Генератор, аккумулятор Камаз

Генератор служит источ­ником электроэнергии на автомобиле при работающем двигателе. Основными частя­ми генератора являются статор и ротор.

На зубцах статора с внутренней сторо­ны его установлено 18 катушек, изготов­ленных из медного изолированного прово­да и соединенных последовательно по шесть штук в три группы. Группы соедине­ны по схеме «звезда», три вывода от кото­рой идут к выпрямительному блоку.

Ротор представляет собой стальной вал, на рифленую поверхность которого напрессованы два шестиконечных сталь­ных магнитопровода. Между ними на стальной втулке установлена обмотка возбуждения из медного изолированного провода. На валу ротора имеются два мед­ных контактных кольца, изолированных от вала и между собой. К ним припаяны концы обмотки возбуждения. К контакт­ным кольцам прижимаются пружинами медно-графитовые щетки.

При включении массы аккумуляторных батарей и выклю­чателя приборов и стартера в положе­ние «1» или «2» ток от аккумуляторной батареи проходит через щетки и контакт­ные кольца в обмотку возбуждения. Вок­руг винтов обмотки возбуждения образует­ся магнитный поток, направляемый магнитопроводами ротора. При вращении ротора вместе с ним вращается и магнит­ный поток, который пересекает обмотки катушек статора. В них образуется пере­менный ток (если цепь замкнута), идущий в выпрямительный блок. В этом блоке он преобразуется в постоянный ток, который идет ко всем потребителям.

Щеткодержатель генераторной уста­новки Г 273В имеет встроенный малогабаритный регулятор напряжения Я120М, представляющий собой схему в интегральном исполнении. Она служит для поддержания в заданных пределах напряжения, вырабатываемого генера­тором.

На регуляторе имеется четыре вывода. Этими выводами регулятор устанавлива­ется в щеткодержатель так, чтобы выводы, помеченные буквами Ш, Д, В и Р, легли на токопроводящие шины. Токопроводящая клемма «В» регулятора напряжения выведена наружу и к ней присоединяется провод, питающий цепь регулирования напряжения генератора.

В щеткодержателе также установлено подпиточное сопротивление, служащее для обеспечения надежного возбуждения гене­ратора на частоте вращения холостого хода двигателя.

На корпусе щеткодержателя помещен винт 10 регулятора посезонного регулиро­вания напряжения. Винт имеет два поло­жения: «Л» — лето, «3» — зима. При уста­новке винта в положение «3» напряжение, поддерживаемое регулятором, на 1,5… 3,0 В выше, чем при летнем регулировании, что необходимо для улучшения зарядки ак­кумуляторных батарей при увеличении их внутреннего сопротивления в зимних усло­виях.

Генератор переменного то­ка Г 288 с электромагнитным возбужде­нием тоже представляет собой трехфазную двадцатиполюсную электрическую машину со встроенным выпрямителем.

На генераторе имеются следующие выводы: «+» —для подключения аккуму­ляторных батарей и нагрузки, «—» — для подключения к массе автомобиля, «Ш» — для соединения с выводом «ВК» выклю­чателя приборов и стартера и выво­дом «Ш» регулятора напряжения.

Встроенный в щеткодержатель генератора регулятор напряжения собран по интегральной схеме и служит для автоматического поддержания напряжения генератора в заданных пределах, необходимых для обеспечения зарядного режима аккумуляторной батареи и работы потребителей.

На регуляторе напряжения установлен переключатель посезонной регулировки (см. рис. 2). Уровень регулируемого напряжения генератора в положении переключателя Л (лето) должен находиться в пределах 27… 28 V, в положении 3 (зима) — 28,8… 30,2 V.

Генератор расположен в верхней передней части двигателя и прикреплен двумя лапами к кронштейну, а третьей — к натяжной планке, приводится во вращение двумя клиновыми ремнями. Натяжение ремней осуществляется перемещением генератора. Передаточное число привода генератора 2,41.

На генераторе имеются следующие выводы:

«+» — для подключения аккумуляторной батареи и нагрузки;

«-» — для подключения к массе автомобиля;

В — для соединения с выводом ВК выключателя приборов и стартера;

— штекер на корпусе для вывода фазы.

Аккумуляторы

Аккумуляторные батареи свинцово-кислотные напряжением 12 В и емкостью по 190 А- ч. Две батареи соединены между собой последовательно и обеспечивают напряжение 24 В. Каждая батарея состоит из шести аккумуляторов, соединенных между собой межэлементны­ми соединениями с медными вставками для уменьшения внутреннего сопротив­ления.

Марка аккумуляторных батарей дд* автомобилей КамАЗ — 6СТ-190Т (6СТ-190А). Такие батареи изготовляют несколько заводов. Товарный знак завода-изготовителя наносится на межэлементном соединении между третьим и четвертых аккумуляторами.

autoruk.ru

Проверка интегральных регуляторов напряжения (ИРН)

Для проверки работоспособности ИРН 112А и 112Б нужен источник постоянного тока, позволяющий получать напряжение 12 и 16 В, и контрольная лампочка мощностью не более 1,5 Вт. В качестве источников тока можно использовать аккумуляторные батареи, но лучше регулируемый источник (пульсация не более 0,3 В).

Для проверки регуляторов Я112Б собирают схему по рисунку в:

• «—» аккумуляторной батареи соединяют с теплоотводом ИРН,
• «+» через переключатель напряжений S с клеммой «Б» или с клем­мой «В» (для регуляторов Я112А)
• клемму «Ш» обоих типов регу­ляторов соединяют через контрольную лампу «+» 12-вольтного источника напряжения

При проверке Я112В надо дополнительно соединить выводы «Б» и «В».

Если регулятор исправен, то при установке переключателя напря­жения S в положение 12 В лампочка горит (выходной транзистор открыт), а в положении переключателя на 16 В — гаснет. Если в обоих случаях лампочка не горит то в выходной цепи регулятора обрыв, а если горит, пробит выходной транзистор.

При регулируемом источнике питания можно замерить напряже­ние, поддерживаемое ИРН. Показания вольтметра снимают при по­вышении напряжения источника от 12 В вверх в момент погасания лампы или при его понижении начиная с 15… 16 В в момент загора­ния лампы.

Проверка ИРН Я120 производится по схеме (рисунок в), но при этом используются аккумуляторные батареи на 24…32 В и контроль­ная лампочка на соответствующее напряжение. «+» батареи надо соединять с клеммой «В», а лампочку — с клеммой «Ш» и «+» бата­реи 24 В.

Чтобы убедиться, обеспечивает ли ИРН нормальное возбуждение генератора, надо измерить падение напряжения между клеммами «Ш» и «М». Величину падения напряжения в регуляторе можно про­верить по схеме, приведенной на рисунке г. К клемме «Б» («В») и «—» (корпус) подключают соответственно «+» и «—» аккумулятор­ной батареи 12 В (для Я120 нужна батарея 24 В). Клемму «Ш» ИРН соединяют через реостат (начальное сопротивление не менее 4 Ом) и амперметр с клеммой «+» батареи. Между клеммой «Ш» и тепло­отводом регулятора устанавливают вольтметр класса не ниже 1 со шкалой 3 В. Реостатом устанавливают ток 3 А, соответствующий максимальному току возбуждения, и вольтметром замеряют падение напряжения, которое должно находиться в пределах 1,1…1,7 В.

Падение напряжения в ИРН легко проверить на собранной уста­новке:

• на генераторной установке 13.3701 надо снять защитную крыш­ку ИРН, соединить отрезком провода выводные клеммы «В» и «Д» генератора
• включить «массу» аккумуляторной батареи на тракторе (или подключить батарею плюсовой клеммой к клемме «В», а мину­совой— к корпусу генератора)
• подключить вольтметр между клеммой «Ш» и теплоотводом, снять падение напряжения по показаниям вольтметра

Рис. Схемы проверки: в-работоспособности ИРН ; г- падения напряжения в ИРН

Регуляторы напряжения Я112А и Я112В – применение, замена, разница

Применяется для генераторов без доп. диодов

Применяется для генераторов с доп. диодами

Если перепутать и поставить вместо Я112А Я112В, то генератор не заработает

Если вместо Я112В поставить Я112А то работать будет, но есть риск разрядить аккумулятор

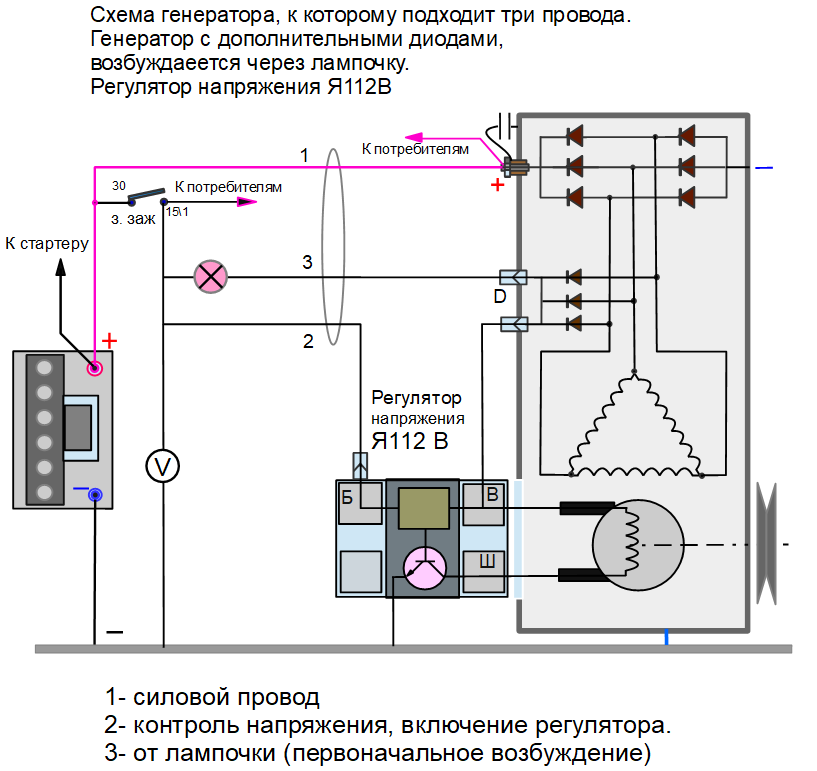

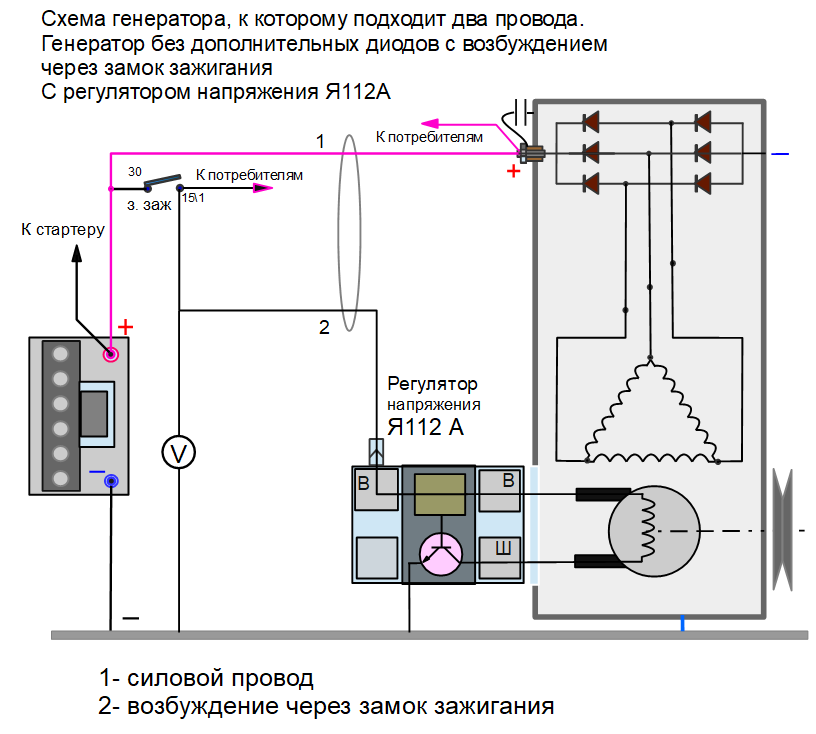

Регуляторы напряжения Я112А имеют общую шину питания для схемы управления и для выходного ключевого транзистора.

Регуляторы напряжения Я112В стали следующим поколением. В них цепь управления и цепь выходного транзистора разделены.

Разберемся чем отличаются эти регуляторы напряжения

Регуляторы напряжения Я112А имеют общую шину питания для схемы управления и для выходного ключевого транзистора.

При подаче плюса на схему регулятора. Выходной транзистор открывается и пропускает ток возбуждения. Такая схема работает аналогично старым электромагнитным регуляторам напряжения.

В схеме генератора с регулятором напряжении Я112А, ток возбуждения проходит через замок зажигания. Пустить его, минуя замок зажигания по короткому пути нельзя, надо, чтобы замок зажигания размыкал цепь возбуждения при выключенном двигателе, иначе это приведет к быстрой разрядке аккумулятора через ротор генератора.

Регулятор напряжения Я112В оказался применим для более прогрессивных генераторов, в которых питание обмотки возбуждения происходило от дополнительного выпрямителя, такие генераторы называют – генераторы с дополнительными диодами. (см.здесь)

Преимущество схемы с доп. диодами состоит в том, что, она питает обмотку возбуждения по короткой цепи от дополнительного выпрямителя. Аккумулятор не подключен напрямую к точке питания обмотки возбуждения, поэтому цепь возбуждения не проходит через замок зажигания и разрядка аккумулятора через обмотку возбуждения не происходит.

Регулятор напряжения Я 112В оказался подходящим для такой схемы. У него два входа, на один приходит ток возбуждения от доп. диодов а на другой приходит маленький ток управления через замок зажигания. Благодаря такой схеме регулятора цепь возбуждения и цепь управления разделены.

Технические характеристики

Если переменный ток составляет 30 А, то 15550 оборотов в минуту.

Если переменный ток равен 60 А, то 2200 оборотов в минуту.

Мощность установки, Вт
1000
Вентилятор
Есть
Щеткодержатель с регулятором уровня напряжения
Есть
Материал, из которого изготовлен вал
Сталь
Направление вращения ротора
В правую сторону
Количество фаз
3
Число тактов
4
Тип охлаждения
Жидкостный
Средний расход топливной жидкости
3,6 л за 1 час
Время автономной работы, час
15
Активная мощность установки, кВт
18
Длина, м
0,23
Диаметр генератора, м
0,174
Выпрямительный блок
Есть
Защита от перегрузок механизма
Есть
Глушитель
Есть
Сила тока, А
32,4
Уровень шума во время работы, дБ
85
Масса оборудования без учета шкива, кг
6500

Признаки неисправности

Так, в случае пониженного напряжения аккумуляторная батарея попросту не будет заряжаться. То есть, утром вы не сможете завести машину, возможно даже не засветятся лампы на приборной панели или неприятности возникнут во время движения. Например, тусклые фары в темное время суток, неустойчивая работа электросистемы (проблемы с электроприборами — дворниками, обогревателями, магнитолой и так далее).

В случае повышенного напряжения велика вероятность уменьшения уровня электролита в банках аккумулятора, или его выкипание. Также может появиться белый налет на корпусе АКБ. При перезарядке батарея может вести себя неадекватно.

Признаки, неисправности и ремонт генератора и регулятора напряжения

Кроме этого, еще можно выделить следующие признаки неисправности регулятора напряжения (в отдельных случаях некоторых из них могут как иметь место, так и отсутствовать, все зависит от конкретной ситуации):

• при включении зажигания на приборной панели не светится контрольная лампочка (хотя это может быть признаком и других неисправностей, например, того, что он перегорела, отпал контакт и так далее);
• после запуска не гаснет индикатор аккумулятора на приборной панели, то есть, имеют место явные неисправности в зарядке АКБ;
• яркость свечения фар становится зависима от оборотов двигателя (это можно проверить где-нибудь в безлюдном месте, установив автомобиль напротив стены и погазовать — если при этом свечение будет меняться, то, скорее всего, регулятор напряжения неисправен);
• машина перестала нормально заводиться с первого раза;
• постоянно разряжается аккумуляторная батарея;
• при превышении количества оборотов двигателя свыше 2000 об/мин индикаторы на приборной панели отключаются;
• динамические характеристики машины падают, особенно это заметно на высоких оборотах двигателя;
• в некоторых случаях может закипеть аккумуляторная батарея.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

1. Отсоединить аккумуляторную батарею.
2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
3. Отсоединяем колодку с проводами с разъема генератора.
4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Простейший способ проверки регулятора напряжения генератора

Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор. Но преимущество данного метода заключается в том, что он прост, и не нужно выполнять демонтаж устройства из машины. Итак, алгоритм проверки регулятора напряжения генератора мультиметром таков:

• Выставить тестер в режим измерения постоянного напряжения на предел около 20 В (зависит от конкретной модели, главное, чтобы он максимально точно показывал значения до 20 В).
• Запустить двигатель.
• Измерить напряжение на клеммах аккумулятора в режиме холостого хода (1000. 1500 об/мин). При исправном регуляторе и генераторе значение должно находиться в пределах 13,2. 14 В.
• Увеличить обороты до значений 2000. 2500 об/мин. В нормальном состоянии электросхемы соответствующее напряжение вырастет до 13,6. 14,2 В.
• При увеличении оборотов до 3500 об/мин и выше напряжение не должно превышать 14,5 В.

Если в процессе проверки значения напряжения очень отличаются от приведенных, то, скорее всего, у машины неисправен регулятор напряжения. Помните, что напряжение не должно падать ниже 12 В и не должно повышаться более 14,5 В.

Как было указано выше, регулятор может быть отдельный или совмещенный с генератором. В настоящее время практически на всех иномарках, да и на большинстве современных отечественных машин устанавливаются совмещенные реле. Это обусловлено спецификой их работы и экономией места.

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

• Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
• Откручиваем болт крепления.
• Извлекаем щеточный узел.
• Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

Если подключить все в спокойном состоянии, то лампочка просто загорится и будет гореть, это нормально, так как щеточный узел является проводником электричества от вала. Напомню в спокойном состоянии, напряжение на щетках будет примерно 12,7В.

Теперь на зарядном устройстве нам нужно поднимать напряжение, до 14,5 В, лампа будет гореть, но при достижении этого порога она должна погаснуть! То есть 14,5 В это своего рода «отсечка» дальнейшего роста напряжения! Если понизить значение, то лампа опять должна загореться. Тогда ваш реле-регулятора рабочий, он прошел проверку.

В случае если напряжение достигло 15 — 16В, а лампочка горит, это значит реле вышло из строя его нужно заменить! Он не дает «отсечку» и будет способствовать перезаряду АКБ. Вот такая вот простая проверка. Сейчас небольшое видео по теме.

https://youtube.com/watch?v=QvhxE6j6iz4

Как проверить реле регулятора генератора. Своими руками, при помощи мультиметра. Очень просто

Проблемы «недозаряда», как в принципе и «перезаряда» аккумулятора, могут быть вызваны многими причинами, но самая первая и самая распространенная на многих автомобилях (наши ВАЗ здесь не исключение), а также на многих мотоциклах, является выход реле-регулятора генератора из строя. Этот прибор, не смотря на свою компактность, убережет вашу батарею и сделает ее срок службы намного больше. Однако если он выходят из строя, это может просто убить АКБ в считанные недели, поэтому если увидели белые потеки, а также, двигатель не запускает после ночи, даже «не крутит» стартер – самое время проверять реле регулятор вашего автомобиля, а вот как это сделать своими руками, а вам сегодня подробно расскажу …

Для начала определение

Реле-регулятор – это устройство, которое регулирует ток от генератора автомобиля, не давая перезарядить аккумулятор, уберегая его от перезаряда, губительного для батареи. Таким образом, это устройство намного продлевает срок службы АКБ.

По сути это просто стабилизатор напряжения, который не дает напряжению от генератора превышать порог в 14,5 Вольта, это очень точный прибор и обязательный для всех типов автомобилей. Однако его можно различить на два типа.
