Что запрещено делать в охранной зоне лэп

Содержание

Какие требования соблюдают для безопасности в зоне ЛЭП

К лежащему проводу нельзя приближаться на близкое расстояние: напряжение на высоковольтных опорах достаточное, чтобы создать электродугу, поэтому оптимальная безопасная дистанция большая — от 8 м. Меньшее расстояние не значит обязательное поражение током, но место крайне желательно покинуть максимально ускоренным темпом. При этом шаги должны быть мелкими, стопы надо стараться не отрывать от земли, что исключит так называемое шаговое напряжение, которое может иметь критическую степень для здоровья.

При обнаружении сильно провисающих кабелей направляться в их сторону, пересекать нельзя. Конструкция опоры ВЛ создана для удержания их на определенном расстоянии от поверхности, учитывая напряженность, ток, иные параметры. Если этот зазор нарушен, очевидно, что около земли появляется риск возникновения опасных факторов. Если провод сильно провис, то не исключаются удары электротоком и электродуга. Кратковременное последнее явление и искрение — признаки аварийного состояния опасного для жизни, следует держаться от таких участков подальше. Перед пересечением зоны рекомендовано визуально проверить отсутствие перечисленных обстоятельств.

Предельные уровни полей и напряжения

Предельная степень электромагнитных полей (ЭМП) для населения прописана в СанПиН 2.1.2.2645 (Р. VI):

  • ослабление геомагнитного поля в жилых зданиях — 1.5;
  • напряженность электростатики — 15 кВ/м;
  • в границах населенных пунктов — напряженность переменного электрополя с 50 Гц на высоте 2 м — 1000 В/м, внутри жилых объектов на высоте 50 см – 2 м — 500 В/м. Диапазон приведен в прил. 7;
  • ЭМП диапазон для 30 кГц — 300 ГГц есть в табл. 6.

Виды охранных территорий ТП

Постановление Правительства РФ № 160 определяет следующие типы охранных зон вокруг трансформаторных подстанций (ТП). Это земельный надел и воздушное пространство, расстояние до ближайших объектов, противопожарные мероприятия, противошумовая защита.

Чертеж типовой подстанции

Соблюдение защитных предосторожностей предусматривает вариативность в зависимости от типа подстанции (ТП). Кроме этого постановления, при проектировании и строительстве непременно соблюдаются СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». Таблица, представленная ниже, наглядно демонстрирует нормы расстояния в зависимости от проектного класса входного напряжения ТП в кВ

Согласно Постановлению Правительства они равны размерам защитной зоны ВЛ

Таблица, представленная ниже, наглядно демонстрирует нормы расстояния в зависимости от проектного класса входного напряжения ТП в кВ. Согласно Постановлению Правительства они равны размерам защитной зоны ВЛ.

Класс напряжения Расстояние, в м Чем определяется
До 1 кВ Не менее 2 м ПУЭ
1 кВ, 10 кВ, 20 кВ 10 м – для любых объектов, 5 м – до линий СИП в пределах населенных пунктов Нормы ПУЭ
35 кВ Не менее 15 м ПУЭ
110 кВ От 20 метров Нормы ПУЭ
150–220 кВ От 25 метров Нормативы ПУЭ
От 300 до 500 кВ Не менее 30 м Нормы ПУЭ
750 кВ 40 метров ПУЭ
1150 кВ 55 м Нормативы ПУЭ

Нюансы размещения трансформаторных подстанций

Охранная зона подстанции определяется видом и типом электротехнической установки. Эти установки проектируются и сооружаются для снабжения электроэнергией населенных пунктов различного масштаба, промышленных и сельскохозяйственных объектов различной величины и дислокации.

Обозначение защитной зоны ТП на чертеже

В нее входит определенный набор оборудования, обусловленный функциями, для которых она спроектирована.

В комплект подстанции (ПС) включены:

  • силовой трансформатор (один или несколько) для преобразования получаемого переменного тока в его более безопасный вид;
  • распределительное устройство, в функции которого входит дифференциация энергии в ТП на потоки для снабжения различных цепей;
  • автоматы, необходимые для поддержки частоты электротока в ТП на требуемом уровне;
  • специальные конструкции, разработанные для обеспечения беспроблемной работы трансформаторов и всей электроподстанции по выполнению требуемых функций;
  • разнообразные вспомогательные сооружения, которые проектировщик считает необходимым для полноценной и безопасной работы трансформаторов и ТП.

Новая ПС в деревне

Охранная зона КТП определяется по охвату территории данным типом трансформаторной подстанции. Например, локальной, для обеспечения объектов, расположенной в непосредственной близости.

Либо местной, для микрорайона или более крупной группы объектов. А также районные (ЦТП), которые преобразовывают и распределяют энергию для определенного населенного пункта.

Санитарная зона от ТП определяется типом сооружения. В частности, столбовым или мачтовым, киосковым, относительно редким открытым или установленным внутри (закрытым).

Трансформаторная будка

Охранная зона кабелей связи. Согласование охранной зоны кабеля связи

Установленная законом охранная зона кабеля связи служит повышению уровня безопасности линий и объектов. Ее следует не только разметить информационными знаками, но и зарегистрировать в Государственном Кадастре Недвижимости. После таких действий оператор связиполучает юридическое основание на получение компенсации с нарушителей его прав.

Недопущение повреждения линий связи, стабильность их работы и защита финансовых прав операторов связи – назначение охранной зоны. Она должна ограничиваться параллельными линиями вертикального расположения. Эти границы проходят не менее чем в 2 м от крайних проводов или конструкций связи. Количество, расположение и содержание информационных знаков определяет эксплуатирующая организация.

Однако, применяя только разграничение в виде знаков или надписей, юридически оператор связи полностью себя не защитит. Только охранная зона кабеля связи, по правилам и законам РФ зарегистрированная в Кадастре, станет гарантией защиты от неприятностей.

При проведении регистрации следует разработать и передать в Кадастр заверенную карту или план земельного участка. После этого будет принято решение по регистрации охранной зоны для защиты линий связи.

Ответственность за нарушение правил охраны кабеля связи

Проведение земельных работ вблизи сооружений и кабеля, принадлежащих операторам связи, требует технического согласования. Это требуется при таких видах деятельности:

  • Земельные работы с вскрытием грунта
  • Ремонтные, строительные, другие виды работ без проекта
  • Действия транспортных организаций, связанные с механическим и электрическим воздействием

Отсутствие технического согласования работ в охранной зоне кабеля связи

влечет административную ответственность. Она оговорена в статье 13.5 КоАП РФ. При этом финансовые затраты на компенсацию ущерба часто во много раз превышают расходы на поведение согласования с заинтересованными сторонами.

Ведь виновная в повреждении линии связи

сторона должна выплатить такие виды компенсаций:

  • Материальный ущерб за физическое повреждение кабеля или оборудования
  • Расходы на восстановление объектов и линий
  • Компенсация потерь за время неиспользования оператором сетей

Поэтому в процессе технического согласования работ заинтересована не только эксплуатирующая кабель связи организация, но и сторона, проводящая работы. Исключениями, для которых не нужно согласование, выступают два случая. Это вспашка земли на глубину не более 30 см и работа транспортных предприятий без механических или электрических воздействий на линии связи.

Законы, определяющие порядок охраны защитной зоны кабеля связи

Закон о связи является базовым документом для создания понятия охранной зоны кабеля связи и защитной деятельности по его сбережению. Кроме этого сборника нормативных актов, в законодательстве РФ и регионов присутствуют и другие положения

Среди них важное место занимает Земельный кодекс. По этому сборнику законов предусмотрены особые условия при планировании земельных участков

Эксплуатирующая организация, чаще всего, оператор связи

, должен выдать письменное разрешение на проведение работ запрашивающей стороне. Это действие будет произведено при подаче необходимых карт, планов, разъяснений и гарантий компенсаций при повреждении имущества владельца.

Вне населенных пунктов нормы определены четче, чем в городах и поселках, в которых пределы охранной зоны

определяет эксплуатирующая организация.

Охранные зоны линий связи

К линиям связи относятся объекты линейно-кабельные, коммуникационные, для передачи сигналов, физические цепи. ФЗ «О связи» (ст. 10) гласит, что установление охранных зон, создание просек регламентируется земельным законодательством, а основные положения прописаны в постановлении правительства N 578 и СанПиН 2.1.8/2.2.4.1383-03

Охранная зона линий связи сколько метров имеет:

  • для инфраструктуры, коммуникаций под грунтом и ВЛ, радиофикации — сегменты вдоль шириной от 2 м;
  • для прокладок морских и для коммуникаций через судоходные, сплавные водные объекты — сегменты до дна, отстоящие на 0.25 морск. мили по бокам или при переходах через водные объекты — на 100 м;
  • для автономных конструкций для повышения сигнала, с регенерационными функциями — сегменты с замкнутой границей шириной от центра оснащения или от обвалования не меньше чем на 3 м и от контуров заземления не меньше чем на 2 м.

Что запрещено

Установленная в законе порядке охранная зона линий связи запрещает без письменного согласия и присутствия представителей эксплуатационных учреждений:

  • работы монтажные, строительные, взрывные, а также планировка грунтов с землеройными приспособлениями (кроме зон с песчаными барханами) и земляные мероприятия (за исключением вспашки на глубину, не превышающую 0.3 м);
  • мероприятия: геолого-съемочные, связанные с поиском, геодезией и другие изыскательные по бурению, шурфованию, изъятием проб;
  • посадка деревьев, размещение полевых станов, содержание скота, складирование, костры, стрельбища;
  • проезды, стоянки;
  • провоз грузов под проводами;
  • обустройство каналов (арыков);
  • заграждения, препятствия;
  • причалы, разгрузочно-погрузочные манипуляции;
  • работы подводно-технические, углубительные, землечерпальные;
  • выделение рыбопромысловых участков, добыча рыбы, другой водной живности, растительности придонными приспособлениями;
  • водопои, колка, заготовка льда;
  • нельзя бросать якоря, запрещены проходы с отданными якорями, цепями, тралами, подобным;
  • любые мероприятия строительного, реконструкционного характера, касающиеся линий;
  • защита коммуникаций под землей без учета подземных прокладок;
  • нельзя при проведении стройработ перемещать знаки, сооружения инфраструктуры.

Следует акцентировать, что охранная зона линий связи размещать перечисленное выше позволяет, но только с согласия ответственной компании.

Категорически запрещены действия, угрожающие работе линий связи, радиофикации, например:

  • реконструкция, снос построек, мостов, переустройство коллекторов, туннелей, инфраструктуры, где проложены кабели и связанные с ними объекты (столбы, технические сооружения и прочее) без предварительного выноса линий по разрешению обслуживающих компаний;
  • засыпка трасс, обустройство на них постоянных складов, а также стоки, свалки;
  • ломать любые знаки, оградительные конструкции телефонные колодцы;
  • открывать люки и двери объектов коммуникаций и инфраструктуры (колодцы, ящики и прочее);
  • устанавливать ограждения, препятствуя доступу для техперсонала;
  • иные действия, создающие риск повреждения линиям связи, связанным с ними объектам;
  • запрещено заваливать люки колодцев, шкафов, знаков, ограждений и подобных объектов мусором, землей.

Если раскопка грунта позволена обслуживающей компанией, то она проводится только лопатами без резких ударов (за исключением вспашки на 0.3 м). Нельзя использовать ударные приспособления (ломы, кирки, пневмоустройства).

ЛЭП вблизи ли построить дом

Предлагают купить участок в дачном кооперативе, коллективная собственость на все участки сделана. Проблема продаваемого участка в том, что левее него (практически над ним) проходит ЛЭП, на таких здоровых металлических пирамидах «ажурного» вида. Вобщем многокиловольтная линия. Сейчас на участке стоит «хибара» метр на метр. Если куплю, буду строить дом. Какие есть ограничения на застройку в близости от ЛЭП. Ближайщий столб линии примерно в 100-150 метрах от границы участка.

Это интересно: Бабушка Ветеран Труда Прописана У Сына Льгота На Жкх

Вот в том то и вопрос. Смотрели план на ТОВАРИЩЕСТВО, этакая огромная портянка с «квадратиками»- земельными участками. Все есть..И этот участок и соседний. И всякие нефтекачалки, нефтепроводы, газовые проводы. А вот по электричеству нету. Как мне объяснил один из дачников, он пошел регистровать уже ИНДИВИДУАЛЬНО свой участок, и вот там ему сказали «20 метров-не поливать землю, змеев не запускать, проезд обеспечить. Не строить..»

Порядок установления границ охраняемой зоны ЛЭП

Разрешение сетевой организации на осуществление деятельности

При необходимости проведения работ на охранной зоне, проходящей через частный участок ЛЭП, собственнику данной земли необходимо обратиться с письменным заявлением в энергоснабжающую (сетевую) организацию за 15 рабочих дней до начала работ, на которые запрашивается согласование.

Сетевая компания, рассмотрев заявление в течение двух дней, даст заявителю письменный ответ о согласовании или отказе проведения работ в охранной зоне на территории его участка.

Согласование или отказ высылается заявителю посредством факсимильной связи, электронной почты или заказным письмом.

Важно! Строить или производить другие работы на охранной территории ЛЭП без получения согласования от сетевой организации запрещено

Использование сетевой организацией земельного участка в охранной зоне ЛЭП

Порядок использования земельного участка охранной территории ЛЭП сетевой организацией определяется Постановлением Правительства № 160, нормативными документами, строительными нормами и правилами.

Последствия строительства в охранной зоне без решения о согласовании

При строительстве на охранной зоне без разрешения со стороны энергоснабжающей организации собственника ЛЭП виновное лицо (юридическое или физическое) будет привлечено к административной ответственности. При этом виновная сторона должна также произвести снос незаконной постройки.

Как согласовать постройки в охранной зоне

Для того чтобы в охранной зоне ЛЭП, проходящей по частному участку, построить не капитальное здание необходимо:

  • Подать письменное заявление в сетевую компанию, приложить к заявлению копию проектной документации на постройку. Последний срок подачи данной документации должен быть не позднее, чем за 15 рабочих дней до начала строительства.
  • Если в соответствии с законодательством возводимое строение не требует составления проектной документации, заявителю необходимо указать размеры и характеристики постройки.

В том случае, если до получения согласования заявитель внес в конструкцию постройки изменение (даже если в результате которого она стала больше всего на один квадратный метр), он должен оповестить об этом письменно сетевую организацию.

Работа крана в охранной зоне ЛЭП

Работа крана на данной территории производится с обязательной выдачей крановщику наряда допуска, с назначением ответственного лица, отвечающего за безопасность производимых работ. При работе под не обесточенными проводами минимальное расстояние от верхней точки стрелы крана в рабочем положении должно быть не менее 1,0 метра. При отклонении от данной нормы возможен воздушный пробой.


Работающий на ремонте ЛЭП кран

При расстоянии от груза или приведенной в рабочее положение стрелы крана до проводов линии более 30 метров наряд допуск не выдается.

Ответственность физических и юридических лиц

Ответственность за соблюдение правил использования охранных территорий линий электропередач, кабельных линий связи, находящихся на землях общего пользования, несут юридические лица, сетевые организации. Если линия электропередач проходит по территории предприятия, государственного учреждения, то ответственность за использование охранной зоны ЛЭП несут его руководитель и главный энергетик.

В случае прохождения линии электропередач по приусадебному участку ответственность за соблюдение правил использования охранной территории несет физическое лицо, которому принадлежит данная земля.

Размер штрафов за нарушение правил использования охранных земель по статье 9.8 КоАП РФ составляет от 500-2000 рублей (для физических и должностных лиц) до 10000-20000 рублей (для юридических лиц).

Электрический ток – опасное явление, поэтому, независимо от того, находится человек на охранной зоне лэп 0,4 или 10 кв, ему необходимо помнить и соблюдать минимальные правила поведения на данной территории. Особенно тщательно должен знать данные правила каждый собственник земельного участка, по которому проходят воздушные и подземные электрические коммуникации – их нарушение может привести как к штрафу, так и более плачевным последствиям для жизни и здоровья.

Как определить напряжение ЛЭП

Более высокое значение можно определить по количеству проводов в пучке кабеля:

  • 1 шт. — до 330 кВ;
  • 2 шт. — 330 кВ;
  • 3 шт. — 500 кВ;
  • 4 шт. — 750 кВ;
  • 6-8 шт. — от 1000 кВ и более.


Таблица дистанций и напряжений

Считать следует не количество кабелей, протянутых между опорами, а провода в одном пучке. Дополнительно ориентироваться можно по высоте, на которой они протянуты: чем выше они расположены, тем больше в них напряжение.

Для линий в один провод напряжение определяется по количеству изоляторов – керамических дисков в одной грозди, свисающей со столба. Нормативные цифры приведены в списке:

  1. 3-5 изоляторов — 35 кВ.
  2. 6-8 изоляторов — 110 кВ.
  3. 15 изоляторов — 220 кВ.

По улицам в пределах жилых кварталов линии электропередачи имеют напряжение 6–10 кВ, что не создает излучений, превышающих безопасное для человека значение. Эти провода подводятся в дома, проходя над ограждениями участков.

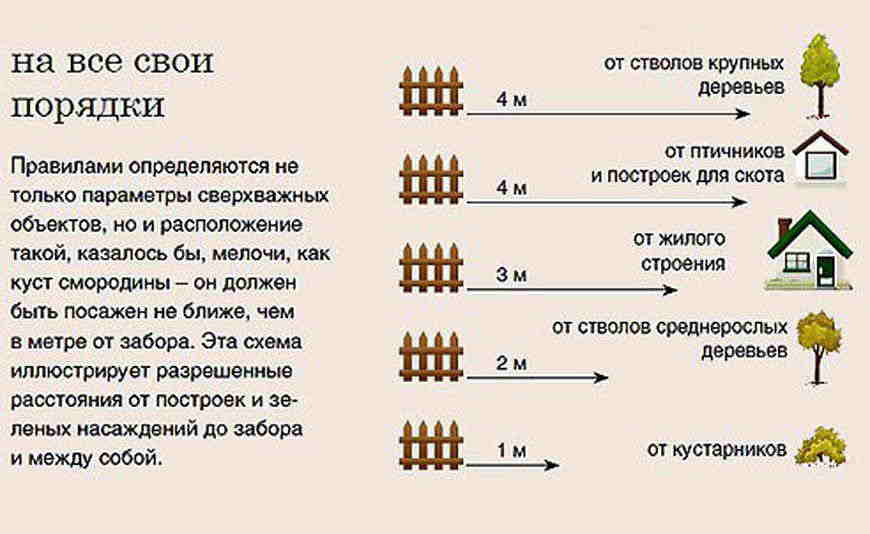

Дистанции от забора до построек на участке

Для них также разработаны нормы по безопасному использованию. По СНиП жилые дома и другие строения должны располагаться не ближе 5 м от красной линии. Это черта передней границы участка. По ней проходят все подземные и воздушные коммуникации, включая линии электропередачи. Нарушает безопасную дистанцию только провод, подведенный непосредственно к зданию.

Изолятор, на котором крепится провод снаружи, должен находиться на стене здания на высоте 2,75 м и выше. Ввод в дом не должен располагаться над и рядом со спальными, детскими комнатами и помещениями, где семья проводит много времени. Оптимальный вариант – стена кладовой, подсобного помещения, прихожей.

В частном секторе ЛЭП проходит по одной стороне улицы – красная линия на плане. Расстояние от ЛЭП до частного жилого дома на земле ИЖС должно четко соответствовать нормативам ПУЭ. Протягивать провода для подключения дома с противоположного бока надо только через дополнительные опоры. Высота до изоляторов превышает 6,2 м. Минимальная дистанция от ЛЭП напряжением 6 кВ до деревьев – 2 метра по горизонтали.


Схема монтажа столбов

  • Чтобы понять, насколько опасно жить возле ЛЭП и каким является безопасное расстояние от ЛЭП, нужно внимательно рассмотреть ее. Минимальным является напряжение в 0,4 кВ, такие линии оснащены небольшими прозрачными изоляторами и пятью проводами.
  • 10-киловольтные линии имеют изоляторы гораздо больших размеров (их всего 1-2) и три провода.
  • У 35-киловольтной ЛЭП на каждом из трех изоляторов закреплено по проводу.
  • 110-киловольтная линия имеет на каждом из проводов по 6 изоляторов.
  • А 150-киловольтная – от 8 до 9. Далее следуют линии, по которым подается электричество на подстанции, их напряжение – 220 кВ, и здесь число изоляторов достигает 40.
  • В наиболее мощных линиях (330-750 кВ) число проводов от двух до пяти, изоляторов – от 14 до 20.


Расстояние

Охранная зона кабельных линий, требования, расстояния, расположение


Охранная зона предназначена для обеспечения безопасности кабельной линии (КЛ). В этом районе запрещается строительство, снос, капитальный ремонт зданий, размещение складов и свалок, а также ограничивается проведение земельных работ и использование ударных механизмов. Расположение охранной зоны обозначается информационным указателем.

Требования к информационным знакам

  1. Материал. Основа для информационного знака изготавливается из металла, также допустимо применение пластика. Толщина изделия должна составлять 1 мм или более.
  2. Внешнее оформление.Рекомендуемые размеры информационного знака – 280 * 210 мм. Ширина каймы составляет 21 мм. Информационный знак содержит надпись «Охранная зона кабеля. Без представителя не копать». В нижней части указывается номер телефона организации, которой принадлежит линия.Также указываются расстояния до границ охранной зоны и их направления. Фон информационного знака должен быть белым, кайма, символы и надписи – черными.
  3. Место установки. Информационный знак должен быть расположен перпендикулярно оси кабельной линии, при повороте кабеля – на биссектрисе угла.В незастроенных районах указатели устанавливаются на расстоянии 100 м друг от друга.Также информационными знаками отмечаются местоположения соединительных муфт, повороты трассы, точки пересечения КЛ с подземными сооружениями, дорогами. В пахотных районах информационные знаки должны быть установлены через каждые 500 м.

    Указатели границ охранных зон подводных КЛ располагаются в точке выхода кабеля на берег.

Расположение охранных зон

  1. При подводных КЛ. Охранная зона в море ограничена линиями, стоящими от КЛ на 0,25 морской мили.Если трасса кабеля пересекает канал, реку или озеро, это расстояние составляет 100 м. В охранную зону входит вся толща воды.
  2. При подземных КЛ. Охранная зона представляет собой участок поверхности и недр земли, ограниченный параллельными прямыми. Глубина соответствует местоположению линии. За пределами населенных пунктов расстояние от КЛ до границы охранной зоны должно составлять 2 м или более.Для линий с напряжением менее 1000 В, расположенных в городской черте под тротуарами, длина этого участка в направлении зданий может быть равна 0,6 м, в направлении проезжей части – 1 м.
  3. При регенерационных и усилительных пунктах. Охранная зона ограниченна замкнутой линией, отстоящей от регенерационного пункта на 3 м или более. Минимальное расстояние до контура заземления должно составляет 2 м.

Ограничения, принятые в охранной зоне

Из-за установленного режима безопасности на прилегающей к трубопроводу территории нельзя проводить мероприятия, которые вызывают нарушение целостности грунта.

Охранный участок магистрального нефтепровода

Земельные участки в частном или кооперативном владении, по которым проходит санитарная зона нефтепроводов, не изымаются у владельцев. Землепользователи могут проводить на них сельскохозяйственные или иные работы при условии соблюдения СНиП.

Мероприятия, требующие письменного разрешения эксплуатирующей организации

Для проведения следующих видов работ на санитарно-защитной территории нефтепровода потребуется получить письменное разрешение от представителя нефтетранспортной организации:

  1. Сооружение мелиоративных систем, осушение и орошение участка.
  2. Строительство и монтаж зданий и сооружений.
  3. Устройство стоянок для средств транспорта и сельскохозяйственных машин.
  4. Складирование кормов и удобрений, посадка деревьев или кустарников.
  5. Ловля рыбы, выпас скота.
  6. Производство геологоразведочных и поисковых работ.
  7. Проведение исследований, требующих сооружения скважин, почвенных разрезов или взятия проб грунта с больших глубин.

Санитарная зона магистрали «Транснефть»

Организации, выполняющие указанные виды работ на охранной территории нефтепровода, обязаны соблюдать меры безопасности, обеспечивающие сохранность трубопровода.

Запрещенные мероприятия

Санитарно-защитная зона нефтепровода исключает проведение любых мероприятий, которые могут повредить оборудование или нарушить технику безопасности. К ним относятся:

  1. Демонтаж, повреждение или перенос указателей трасс подземных трубопроводов и сигнальных знаков.
  2. Любое строительство ближе расстояния, указанного в СНиП.
  3. Организовывать слеты, фестивали и другие мероприятия с большим количеством участников.
  4. Устраивать свалки.
  5. Повреждать оборудование нефтепровода, проникать внутрь вспомогательных сооружений, открывать люки колодцев, задвижки и краны.
  6. Разводить огонь.
  7. Складировать строительные и другие материалы, размещать оборудование.

Резервуары

Охранные зоны обязательны для обеспечения сохранности опасных промышленных объектов, экологической безопасности и защиты жизни и здоровья людей. По действующему законодательству границы защитных участков могут пересекаться или накладываться друг на друга.
