Чем КЗ отличается от перегрузки
Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.
Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.
Будет интересно Что такое мощность электрического тока и как ее рассчитать
Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.
Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.
Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль). Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.
Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.
Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.
Выключатели для защиты от короткого замыкания.
Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.
Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.
И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.
Контроллеры повышающих преобразователей со встроенной защитой
Реальные повышающие преобразователи управляются микросхемой, которая регулирует преобразование напряжения. Некоторые из этих микросхем контроллеров повышающих преобразователей уже имеют встроенные механизмы защиты, такие как коммутация нагрузки. Использование контроллера со встроенной защитой упрощает конструкцию, уменьшает количество используемых компонентов и уменьшает размер печатной платы. В качестве примера микросхем повышающих преобразователей, в которые включены функции защиты, можно привести LM4510 и TPS61080 от Texas Instruments.
Рисунок 5 – Упрощенный пример использования микросхемы повышающего преобразователя со встроенной защитой
Подпишись на RSS!
Подпишись на RSS и получай обновления блога!
Получать обновления по электронной почте:
-
-
Пленочные конденсаторы — применение в энергетике
9 апреля 2021 -
Поворотное устройство для солнечного коллектора
15 марта 2021 -
Выбор подпрограммы с помощью кнопки
11 марта 2021 -
Керамические конденсаторы SMD, параметры
4 марта 2021 -
Программа для проверки выходных буферов PIC16F676 и PIC16F628A
21 февраля 2021
-
Пленочные конденсаторы — применение в энергетике
-
- Зарядное устройство для автомобильных аккумуляторов — 242 124 просмотров
- Стабилизатор тока на LM317 — 176 994 просмотров
- Стабилизатор напряжения на КР142ЕН12А — 128 048 просмотров
- Реверсирование электродвигателей — 104 704 просмотров
- Зарядное для аккумуляторов шуруповерта — 101 144 просмотров
- Карта сайта — 101 064 просмотров
- Зарядное для шуруповерта — 89 943 просмотров
- Самодельный сварочный аппарат — 89 701 просмотров
- Схема транзистора КТ827 — 85 771 просмотров
- Регулируемый стабилизатор тока — 85 505 просмотров
-
- DC-DC (5)
- Автомат откачки воды из дренажного колодца (5)
- Автоматика (35)
- Автомобиль (3)
- Антенны (2)
- Ассемблер для PIC16 (3)
- Блоки питания (30)
- Бурение скважин (6)
- Быт (11)
- Генераторы (1)
- Генераторы сигналов (8)
- Датчики (4)
- Двигатели (7)
- Для сада-огорода (11)
- Зарядные (17)
- Защита радиоаппаратуры (8)
- Зимний водопровод для бани (2)
- Измерения (41)
- Импульсные блоки питания (2)
- Индикаторы (6)
- Индикация (10)
- Как говаривал мой дед … (1)
- Коммутаторы (6)
- Логические схемы (1)
- Обратная связь (1)
- Освещение (3)
- Программирование для начинающих (19)
- Программы (1)
- Работы посетителей (7)
- Радиопередатчики (2)
- Радиостанции (1)
- Регуляторы (5)
- Ремонт (1)
- Самоделки (12)
- Самодельная мобильная пилорама (3)
- Самодельный водопровод (7)
- Самостоятельные расчеты (37)
- Сварка (1)
- Сигнализаторы (5)
- Справочник (13)
- Стабилизаторы (16)
- Строительство (2)
- Таймеры (4)
- Термометры, термостаты (27)
- Технологии (21)
- УНЧ (2)
- Формирователи сигналов (1)
- Электричество (4)
- Это пригодится (14)
-
Архивы
Выберите месяц Апрель 2021 (1) Март 2021 (3) Февраль 2021 (2) Январь 2021 (1) Декабрь 2020 (1) Ноябрь 2020 (1) Октябрь 2020 (1) Сентябрь 2020 (2) Июль 2020 (2) Июнь 2020 (1) Апрель 2020 (1) Март 2020 (3) Февраль 2020 (2) Декабрь 2019 (2) Октябрь 2019 (3) Сентябрь 2019 (3) Август 2019 (4) Июнь 2019 (4) Февраль 2019 (2) Январь 2019 (2) Декабрь 2018 (2) Ноябрь 2018 (2) Октябрь 2018 (3) Сентябрь 2018 (2) Август 2018 (3) Июль 2018 (2) Апрель 2018 (2) Март 2018 (1) Февраль 2018 (2) Январь 2018 (1) Декабрь 2017 (2) Ноябрь 2017 (2) Октябрь 2017 (2) Сентябрь 2017 (4) Август 2017 (5) Июль 2017 (1) Июнь 2017 (3) Май 2017 (1) Апрель 2017 (6) Февраль 2017 (2) Январь 2017 (2) Декабрь 2016 (3) Октябрь 2016 (1) Сентябрь 2016 (3) Август 2016 (1) Июль 2016 (9) Июнь 2016 (3) Апрель 2016 (5) Март 2016 (1) Февраль 2016 (3) Январь 2016 (3) Декабрь 2015 (3) Ноябрь 2015 (4) Октябрь 2015 (6) Сентябрь 2015 (5) Август 2015 (1) Июль 2015 (1) Июнь 2015 (3) Май 2015 (3) Апрель 2015 (3) Март 2015 (2) Январь 2015 (4) Декабрь 2014 (9) Ноябрь 2014 (4) Октябрь 2014 (4) Сентябрь 2014 (7) Август 2014 (3) Июль 2014 (2) Июнь 2014 (6) Май 2014 (4) Апрель 2014 (2) Март 2014 (2) Февраль 2014 (5) Январь 2014 (4) Декабрь 2013 (7) Ноябрь 2013 (6) Октябрь 2013 (7) Сентябрь 2013 (8) Август 2013 (2) Июль 2013 (1) Июнь 2013 (2) Май 2013 (4) Апрель 2013 (7) Март 2013 (7) Февраль 2013 (7) Январь 2013 (11) Декабрь 2012 (7) Ноябрь 2012 (5) Октябрь 2012 (2) Сентябрь 2012 (10) Август 2012 (14) Июль 2012 (5) Июнь 2012 (21) Май 2012 (13) Апрель 2012 (4) Февраль 2012 (6) Январь 2012 (6) Декабрь 2011 (2) Ноябрь 2011 (9) Октябрь 2011 (14) Сентябрь 2011 (22) Август 2011 (1) Июль 2011 (5)
Как автоматы спасают от короткого замыкания
Принцип их работы построен на тепловом и электромагнитном расцепителях. Тепловой сделан в виде биметаллической пластины, которая при перегрузках на линии деформируется и приводит в действие механизм расцепления.
Электромагнитный — построен на работе магнитного поля, возникающего при прохождении тока в разы превышающего номинальный и срабатывает за доли секунды. Таким образом мгновенный разрыв контактов спасает от серьезных последствий короткого замыкания. Выбирают автоматы по двум параметрам:
- Номинальному току, который безопасно пропускает тепловой расцепитель;
- Времятоковой характеристике — задержке перед срабатыванием.
Сделать это не сложно, и можно даже самостоятельно. Так например, многие интернет магазины предлагают хорошие каталоги с детальными характеристиками автоматических вылючателей.
Расчет номинала
Прежде необходимо рассчитать максимальную нагрузку на линии. Например, если нужно защитить розеточную группу с нагрузкой не более 3 кВт нужен номинал 16А. Расчет делается по простой формуле:
- для однофазной сети I = P/ U;
- для трехфазной I = P / (U×cosφ),
где I — сила тока (А), P — максимальная нагрузка (Вт), U — сетевое напряжение (В), cosφ — коэффициент мощности, по умолчанию равняется √3 или 1,7.
Расчет времятоковой характеристики
Характеристика расцепления выбирается исходя из набора потребителей. Например, все электрооборудование, работающее на электромоторах издает пусковые токи, в несколько раз превышающие номинальный. Чтобы расцепитель на них не реагировал, ему нужна небольшая задержка перед срабатыванием. Автоматические выключатели делятся на три типа:
- B — с наименьшей задержкой перед срабатыванием. Ставятся на линии без пусковых токов (освещение, нагревательные приборы и пр.);
- C — со средней задержкой, для розеток, куда время от времени могут подключаться потребители с электромоторами;
- D — с наибольшей задержкой, предназначены для линий с высокими пусковыми токами (водяные насосы, холодильники и пр.).
В быту часто ставят автомат по селективному методу, когда самый мощный стоит на вводе, чуть слабее — на розетках и еще слабее — на отдельных потребителях. В таком случае при возникновении КЗ первым сработает АВ наименьшего номинала на линии, а остальные сетевые ветки продолжат работать.
Например, если стоит хоть один автомат типа D, на вводе должен стоять такой же, не ниже, иначе при аварии вводной АВ сработает первым и вся сеть останется обесточенной. По такому же принципу ставят и УЗО.
Причины возникновения

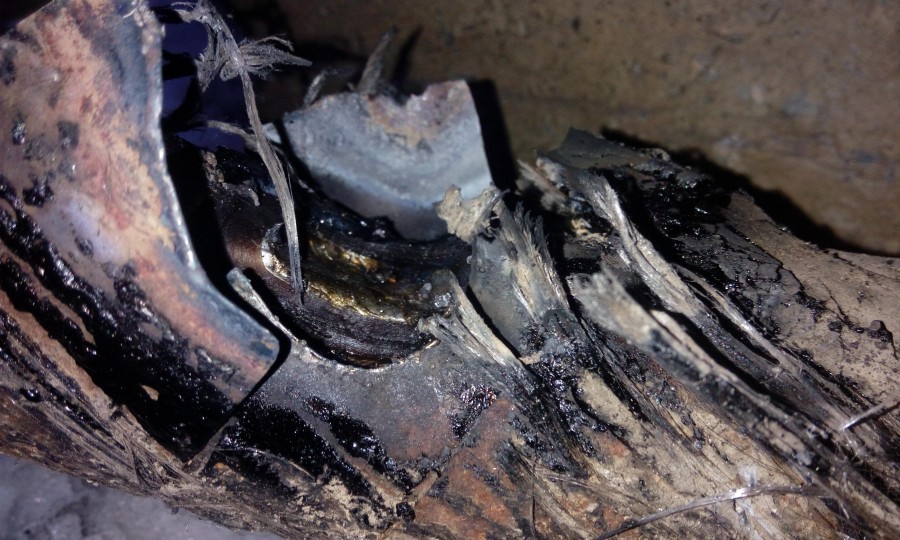

Короткое замыкание в электросети возникает при резком возрастании силы тока, который в свою очередь увеличивается при снижении сопротивления проводки. В итоге повышенный ток создает критические значения температуры, результатом чего станет возгорание всех легковоспламеняемых материалов, в том числе и изоляции жил.
Причины, по которым возникает ток КЗ это прежде всего:
- Старение сети. Изолирующий слой со временем изнашивается и образуются разрывы в местах перегиба, где и оголяется контакт.
- Затопление соседями в результате чего влага ухудшает липкую сторону изоленты, которая защищает скрутку.
- Механическое повреждение изоляции жил. К примеру, если вбить гвоздь прямо в место залегания кабеля. Именно поэтому рекомендуется изначально найти провод в стене, а потом уже переходить к строительным работам.
- Негативное действие крыс, которые жертвуют своей жизнью и просто перегрызают кабель. В этом случае избежать опасности можно применяя меры по защите проводки от грызунов.
- Длительная перегрузка сети, что приводит к расплавлению изоляционного слоя.
- Выход из строя электроприбора, который в свою очередь и «коротит» электрическую цепь.
Проще говоря, если две оголенных жилы разных полюсов соприкоснуться (фаза и ноль), возникнет резкое возрастание температуры и дальнейшие неблагоприятные последствия короткого замыкания, о которых мы и поговорим далее.
Междуфазные замыкание высоковольтной линии: способы защиты
В цепях свыше 1000 Вольт не используют автоматических разъединителей, поскольку при размыкании коммутационной аппаратуры под нагрузкой образуется сильная дуга, для этого используют, например, масляные, вакуумные или элегазовые выключатели.
Для защиты высоковольтных сетей используются релейные схемы. Они не так сложны, как может показаться, но очень логичны. Жила высоковольтного кабеля или шина проходит через трансформатор тока, который измеряет значение тока через магнитное поле вокруг проводника. В зависимости от величины протекающего тока на выводах трансформатора тока появляется вторичный ток небольшого значения (как правило, до 5 А), который прямо пропорционален силе тока в измеряемой цепи. При междуфазном замыкании ток сильно возрастает, после чего входит в работу релейная часть схемы, подавая отключающий импульс на привод высоковольтного выключателя, вернее на обмотку электромагнита, который отключает выключатель.
В заключение хотелось бы отметить, что КЗ – это крайне опасное явление, возникшая дуга может стать причиной пожара, как и раскаленные соединители, поэтому не стоит пренебрегать средствами защиты (предохранителями и автоматами). В лучшем случае кабеля просто отгорят, если устройства защиты не сработали, в худшем это приведет к пожару и поражению электрическим током находящихся рядом людей. Надеемся, теперь вы знаете, что такое межфазное замыкание, какие причины его возникновения и последствия.
Полезные материалы:
- Как определить короткое замыкание в сети
- Какие огнетушители используют для тушения электропроводки
- Для чего нужен воздушный автоматический выключатель
Внезапность
Виды коротких замыканий совершенно непохожи друг на друга. Особенно сильно ударяет внезапное и глубокое снижение напряжения, что сразу же отражается на конечном пользователи электросети. Особенно тяжело переносят скачки самые обыкновенные двигатели. Они порой останавливаются даже после того, как скачки не превышают 30 – 40 процентов от нормы.
Это называется опрокидыванием. После этого может остановиться целое промышленное предприятие или завод, что в итоге приведет к многомиллионным издержкам. Потребуется время и для этапа восстановления. Такая ситуация может вывести из строя какие-то элементы производства, что приведет в конечном итоге к забракованной продукции и ещё большим потерям.
https://youtube.com/watch?v=-WiaKQoVy9k
Что делать с короткими замыканиями, если они находятся на малой удаленности и длятся продолжительное время? Всё зависит от конкретной ситуации. Если параллельно работают две станции синхронно, то после происшествия это работа нарушается. Последовательность всех процесс меняется, вся электросистема перестает правильно функционировать. Это самый опасный вид.
Последствия всегда плачевны:
- Повреждения механического и термического свойства;
- Возникновения пожара;
- Снижение напряжение (торможение процессов, ухудшению производительности);
- Десинхронизация генераторов, подстанций и всей системы, приводящая к аварийным ситуациям глобального масштаба;
- Электромагнитное влияние на коммуникативные приборы.
Мтз с независимой выдержкой времени
МТЗ – основная защита для воздушных линий с односторонним питанием. МТЗ оснащаются не только ЛЭП, но также и силовые трансформаторы, кабельные линии, мощные двигатели напряжением 6, 10 кВ.
Рис. 4.2.1
Расположение защиты в начале каждой линии со стороны источника питания. На рис. 4.2.1 изображено действие защит при КЗ в точке К. Выдержки времени защит подбираются по ступенчатому принципу и не зависят от величины тока, протекающего по реле.
Трехфазная схема защиты МТЗ на постоянном оперативном токе
Схема защиты представлена на рис.4.2.2: Основные реле:
- Пусковой орган – токовые реле КА.
- Орган времени – реле времени КТ.
Вспомогательные реле:
- KL – промежуточное реле;
- KH – указательное реле.
Рис. 4.2.2
Промежуточное реле устанавливается в тех случаях, когда реле времени не может замыкать цепь катушки отключения YAT из-за недостаточной мощности своих контактов. Блок-контакт выключателя SQ служит для разрыва тока, протекающего по катушке отключения, так как контакты промежуточных реле не рассчитываются на размыкание.
В тех случаях, когда МТЗ должна реагировать только при междуфазных КЗ, применяются двухфазные схемы с двумя или одним реле, как более дешевые.
Двухрелейная схема
Рис. 4.2.3
Достоинства
1. Схема реагирует на все междуфазные КЗ на линиях.
2. Экономичнее трехфазной схемы.
Недостатки
Меньшая чувствительность при 2 – фазных КЗ за трансформатором с соединением обмоток Y/–11 гр. (В два раза меньше чем у трехфазной схемы).
Рис. 4.2.4
При необходимости чувствительность можно повысить, установив третье токовое реле в общем проводе токовых цепей. Чувствительность повышается в два раза – схема становиться равноценной по чувствительности с трехфазной.
Схемы широко применяются в сетях с изолированной нейтралью, где возможны только междуфазные КЗ.
двухфазные схемы применяются в качестве защиты от междуфазных КЗ и в сетях с глухозаземленной нейтралью, при этом для защиты от однофазных КЗ устанавливается дополнительная защита, реагирующая на ток нулевой последовательности.
Одно-релейная схема МТЗ
Рис. 4.2.5
- Схема реагирует на все случаи междуфазных КЗ.
- Достоинства
- Только одно токовое реле.
- Недостатки
- Меньшая чувствительность по сравнению с 2 – релейной схемой при КЗ между фазами АВ и ВС.
- Недействие защиты при одном из трех возможных случаев 2 – фазных КЗ за трансформатором с соединением обмоток Y/–11 гр.
- Более низкая надежность – при неисправности единственного токового реле происходит отказ защиты. Схема применяется в распределительных сетях 6…10 кВ и для защиты электродвигателей.
Рис. 4.2.6
Выбор тока срабатывания защиты МТЗ
Защита должна надежно срабатывать при повреждениях, но не должна действовать при максимальных токах нагрузки и её кратковременных толчках (например, запуск двигателей).
- Слишком чувствительная защита может привести к неоправданным отключениям.
- Главная задача при выборе тока срабатывания состоит в надежной отстройке защиты от токов нагрузки.
Существуют два условия определения тока срабатывания защиты.
Первое условие. Токовые реле не должны приходить в действие от тока нагрузки:
Iс.з>Iн.макс, (4.1)
где Iс.з – ток срабатывания защиты (наименьший первичный ток в фазе линии, необходимый для действия защиты);
Iн.макс – максимальный рабочий ток нагрузки.
Второе условие. Токовые реле, сработавшие при КЗ в сети, должны надёжно возвращаться в исходное положение после отключения КЗ при оставшемся в защищаемой линии рабочем токе.
При КЗ приходят в действие реле защит I и II (рис.4.2.1). После отключения КЗ защитой I прохождение тока КЗ прекращается и токовые реле защиты II должны вернуться в исходное положение.
Ток возврата реле должен быть больше тока нагрузки линии, проходящего через защиту II после отключения КЗ.
И этот ток в первые моменты времени после отключения КЗ имеет повышенное значение из–за пусковых токов электродвигателей, которые при КЗ тормозятся вследствие понижения (при КЗ) напряжения:
Рис. 4.2.7
Iвоз>kзIн.макс . (4.2)
Увеличение Iн.макс, вызванное самозапуском двигателей, оценивается коэффициентом запуска kз.
Учет самозапуска двигателей является обязательным.
При выполнении условия (4.2) выполняется и условие (4.1), так как IвозtввI+tпI+tвI. (4.9)
- Выдержка времени защиты II может быть определена как
- tввII=tввI+tпI+tвI+tпII+tзап, (4.10)
- где tпII – погрешность в сторону снижения выдержки времени защиты II; tзап – время запаса.
- Таким образом, минимальная ступень времени t может быть вычислена как
t=tввII – tввI=tпI+tвI+tпII+tзап. (4.11)
По формуле (4.11) определяется ступень времени для защит с независимой характеристикой времени срабатывания от тока.
Рекомендуется принимать t =0,35…0,6 с.
Перегрузка в сети
Вся электрическая сеть помещения разбивается на группы. Каждая группа рассчитывается на определенное количество потребителей. Например: если это квартира, то могут быть отдельные группы на освещение, розетки на кухне, розетки в комнатах и т.д. Если электропроводка делается самостоятельно, то количество групп рассчитывается в зависимости от потребностей и для каждого отдельно случая может быть разная. В стандартных квартирах количество групп соответствует проекту квартиры. Для каждой группы рассчитывается максимально возможная нагрузка. В зависимости от нагрузки выбирается питающий кабель для этой группы.
Увеличение расчетной нагрузки вызывает перегрузку электрической сети. Возникает перегрузка, если в розетки одной группы, например, непродуманно включить все бытовые приборы. При увеличении расчетной нагрузки электрический кабель начинает греться. При длительной перегрузке изоляция начнет плавиться, что может привести к пожару или выгоранию проводки.
Чтобы защитить электропроводку от перегрузки устанавливаются автоматы защиты с встроенным тепловым расцепителем (биметаллическая пластина).

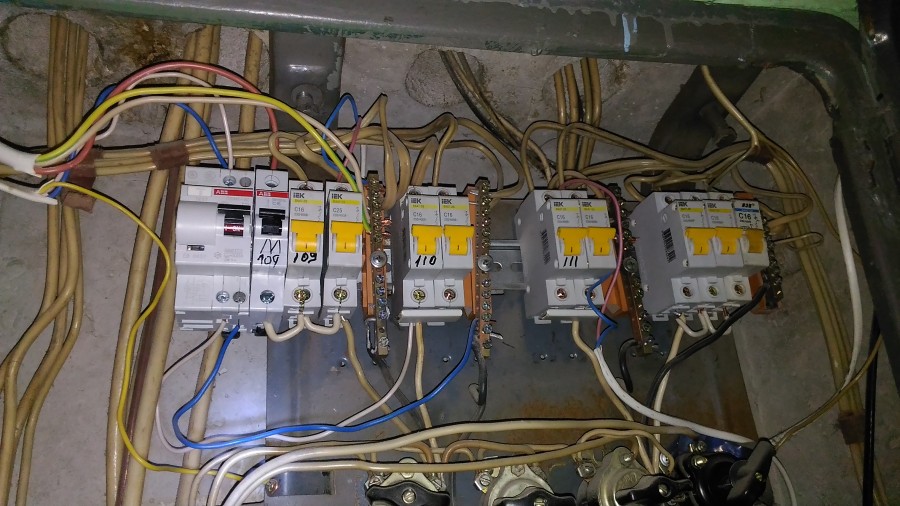

Автоматы защиты устанавливаются в щитки распределительные (этажные электрощитки). Наряду с тем, что замена электропроводки в квартире стала выполняться из трехжильного провода, появляются и другие новшества. Так, например, вместо обычных плавких предохранителей известных в быту под названием «пробки» и предохранителей с термобиметаллом, появились УЗО — устройства защитного отключения
УЗО не только отсекают питание в случае перегрузки электропроводки в квартирах или ее короткого замыкания, но еще и отсекают электропитание, срабатывая в случае разрушения изоляции наших бытовых электроприборов или (что очень важно) в результате неосторожного прикосновения человека к оголившемуся проводу, который находится под напряжением
УЗО (устройства защитного отключения) защищает электропроводку в квартирах не только от тока перегрузки и от короткого замыкания, но еще защищает и от тока утечки. Для того, чтобы можно было по достоинству оценить появление в электропроводке в квартирах УЗО, необходимо получить некоторое представление о токе утечки. Обычно если электропроводка в квартире работает нормально и электропотребители исправны, то ток, протекающий в обоих проводах одинаковый. Как только человек коснется оголенного провода, по которому идет ток, ток пойдет через тело человека. В этом случае баланс токов в проводах, который «отслеживает» УЗО нарушится и УЗО разомкнет электрическую цепь сети. Произойдет это достаточно быстро, при значении тока утечки, еще не столь опасном для человеческого организма.
Из сказанного выше следует — безопасность старой двухжильной электропроводки в квартирах можно повысить путем установки устройства защитного отключения (УЗО). Но необходимо помнить, что хотя УЗО и предназначены именно для защиты от поражения человека электрическим током, поскольку срабатывание у них происходит при утечках тока, которые по своей величине значительно меньше, чем токи предохранителей (а для бытовых предохранителей это 2 ампера и более, что во много раз превышает значение смертельное для человеческого организма), тем не менее, установка этого защитного устройства является дополнительным защитным мероприятием (не выполняя монтаж проводки), а не заменой защиты от сверхтоков при помощи предохранителей. Также стоит помнить, что выбор защитных мер электропроводки и выбор электропроводки следует выполнять специалистам.
Как сделать правильный выбор?
При выборе автомата непременно учитывается сечение проводов, а также нагрузку, которая будет на линии. непременно нужно внимательно оценить предоставленные варианты, учитывая актуальность тех или же иных производителей. Старайтесь приобретать такие приспособления исключительно в специализированных магазинах, и обязательно проверяйте сертификаты качества на продукцию.
Ассортимент предложений в виде автоматов сегодня стал весьма существенный. В принципе, особых трудностей при выборе и расчете таких приспособлений у вас не возникнет, если вы обратитесь к специалистам, которые осуществят составление проекта электросети. Но если вы все действия осуществляете сами, воспользуйтесь нашими рекомендациями по выбору приспособлений, которые станут надежной защитой вашего помещения от возгорания, и ваших приборов от порчи.
