Прокладка и замена проводки в однокомнатной квартире

Замена проводки

Мы можем: поменять старую проводку на новую, на любом объекте и в любых объемах; с нуля заложить всю электрику и слаботочку; частично поменять проводку в одной комнате; полностью собрать или перебрать электрощитовую. Проводимые нами работы соответствуют всем строительным нормам и правилам безопасности. Учитываются особенности каждого объекта, и индивидуальные пожелания заказчика. Мы успешно координируем все наши действия с архитекторами, дизайнерами и строителями. Зная всю специфику отделки помещения под ключ, мы соблюдем все временные регламенты, и всегда сдаем все объекты в срок. Почитайте наши отзывы.

• Необходимость замены проводки
• Стоимость работ по замене проводки
• Планирование, проектирование
• Закладка коммуникаций
• Установка розеток и выключателей (на чистовую отделку)
• Частичная замена
• Слаботочка (интернет, видеонаблюдение, СКУД)
• Сроки выполнения
• Стоимость замены проводки в однокомнатной квартире

Во сколько обойдется заменить старую проводку

Если вы решили заменить старую проводку в квартире, пригласив для работы профессионалов, то заплатить придется не так уж и мало. Одна точка, по расценкам профильных фирм, обойдется вам примерно в 500 рублей. То есть, за пару розеток и выключатель вы отдадите около полутора тысяч. И это за вычетом стоимости материалов. Отдельно нужно будет заплатить за прокладку кабеля от щитка до распределительной коробки. Плюс, опять же, за расходники для этого. Если сделать примерный расчет, то замена старой проводки на новую в одной комнате вам встанет примерно в 7 тыс. рублей или больше.

Разумеется, заменить старую проводку собственными руками выйдет гораздо дешевле. Для этого нужно лишь иметь под рукой необходимые инструменты и материалы.

РАБОТА

С работой также цены различны. Есть бригады, которые работают за фиксированную цену — таких в столичных регионах основное количество. Например — за «трешку» работа под ключ будет стоить в районе 60 – 70 000 рублей. Если повезет — то можете найти в 50 000 рублей, но опять же нужно спросить квалификацию, а то такие мастера вам наделают! В регионах нормальная цена, опять же за «трешку» в 40 — 50 000 рублей. Сюда входит и освещение и розетки и щиток с автоматами.

Также есть компании, которые работают, что говорится – «от заказчика». У них фиксированные цены, а поэтому существует большой перечень работ.

Вот небольшой усредненный пример:

-Установка щитка, подключение счетчика и разводка автоматов – 10 000 рублей.

— Проводка одной розетки – 1000 рублей.

— Проводка одного осветительного прибора – 1000 рублей.

— Проводка для выключателя – 1000 рублей

Если подбить по деньгам за работу. То для «трешки» стоимость работы по проводке получается: 10000 рублей (щиток) + (розеток у нас 4 в комнате и две в санузле (кухня + три комнаты + санузел), а значит 4 + 12 + 2=18 розеток), отдельно за линию для электроплиты могут взять еще 1000 рублей. Освещение – 5 выключателей – 5000 рублей и минимум 5 ламп (еще 5000 рублей). Складываем – 10 000 + 18 000 + 1000 + 5 000 + 5 000 = 39 000 рублей. Нужно отметить — что если потолок натяжной, электрики оставляют только вывод, а дальше все делают монтажники натяжных потолков. Такие цены у нас в городе, в столице цены выше и там берут 1500 рублей за розетку, выключатель и светильник. Так что удорожание существенное. Получается уже выше 50 000 рублей.

Расчет мощности

Замена электрики должна быть проведена так, чтобы в дальнейшем не случалось сбоев или перенапряжения сети. Мощность электросети должна быть рассчитана на все прибора в доме. Мощность зависит от сечения кабеля, поэтому для ее определения необходимо провести ее расчет:

• сложить мощность все приборов, включенных в сеть;
• дополнительно прибавить по 100 Вт на каждый из них;
• полученное число необходимо разделить на 220.

Если при подсчете получилось число, находящееся в пределах 12–15, то можно использовать проводку с сечением 1.5 мм. кв. Как правило, для стандартной квартиры или небольшого частного дома этот показатель является нормальным.

Но в некоторых случаях требуется установка провода большего сечения или разделение проводки на 2–3 линии. Использование толстого кабеля может привести к сбоям, поэтому последний вариант является предпочтительным.

Выбор сечения провода для замены электропроводки

Если, например, суммарная мощность всех используемых в доме бытовых приборов, подключенных к одной розетке, составляет около 6 кВТ, а суммарная мощность всех ламп, подключенных к одной линии, составляет не более 4 кВТ, то при замене электропроводки на отдельных участках надо будет использовать провода из меди следующих маркировок:

• для линий, ведущих к розеткам,— негорючий провод ВВГнг с изоляцией и оболочкой из винила с сечением 3 х 2,5 мм2;
• для замены осветительной электропроводки — провод ВВГнг с сечением 3 х 1,5 мм2;
• для замены электрической проводки, использующейся для подключения в сеть водонагревателя, —соединительный провод ПВС с оболочкой из винила либо ВВГнг с сечением 3 х 4 мм2;
• для замены электрической линии, питающей электроплиту, — провод ПВС с сечением 3×6 мм2;
• для замены линии ввода в дом потребуются провода из меди, имеющие сечение от 3 x 10 мм2, поскольку только такой провод способен выдержать максимальную силу тока.

Качество проводки в значительной степени зависит от качества выключателей и розеток. Именно в этих приборах могут возникнуть перегрев и возгорание, а также от них можно получить удар током. Качество розетки проверить легко, для этого нужно лишь вставить в нее евровилку. Если она надежно зафиксируется в розетке, значит, прибор качественный. Из плохой розетки вилка станет выпадать.

Расчет нагрузки

Проектирование схемы необходимо начать с расчета нагрузки на электропроводку. Для этого требуется сложить мощности всех электроприборов, оборудования, освещения, использование которых планируется в квартире. Отношение полученной суммы к величине используемого напряжения, будет максимальным значением тока в электропроводке однокомнатной квартиры. Это значение используется при выборе прибора учета электроэнергии (электросчетчика) и сечения вводного кабеля.

При выборе счетчика необходимо дополнительно учесть, трехфазная или однофазная электропроводка используется для питания квартиры. Чаще используется однофазная. Сечение вводного кабеля выбирается по таблицам ПУЭ с учетом коэффициента, учитывающего неодновременность и непостоянство включения нагрузки, а также коэффициента запаса. Первый равен 0,9, второй – 1,2. Полученная величина сечения округляется до размера сечения провода, производимого промышленностью, в большую сторону.

Разновидности схем разводки электрики

Проект разводки электрики в квартире очень важен, поэтому к его созданию необходимо подойти со всей серьезностью. Очень важным этапом является выбор типа разводки. На данный момент существует три вида разводки.

При помощи распределительных коробок. В данном случае в электрощит устанавливают счетчик и некоторое количество автоматов. Сам электрощит расположен в подъезде, но от него тянется запитанный от сети провод в квартиру. Провод доходит до распределительных коробок, которые находятся в каждой комнате и соединены последовательным методом. И уже от этих коробок расходятся кабели к розеткам, выключателям и т.д. Данный тип разводки является очень распространенным.

Монтаж и сборка щита

Монтаж щита можно перенести в любой временной интервал во время замены проводки. Лучше всего производить монтаж щита после черновой отделки (например отштукатуривания стен). Сборка щита производится в любое время, но перед установкой розеток и выключателей, для удобства пуско-наладочных работ.

Сборкой щита занимается квалифицированный электрик с допуском. Для щитовой мы используем только качественные сертифицированные материалы (автоматы, УЗО, диффавтоматы, реле контроля напряжения, рубильники, счетчики). По желанию заказчика можно использовать и более дешевые отечественные аналоги. Также, за дополнительную плату, возможно подключить стабилизатор напряжения к щитовой (стабилизатор требует дополнительного места рядом с щитом).

Замена электропроводки в однокомнатной квартире

Здравствуйте, уважаемые посетители Elektrika56!

На этой неделе мы выполнили замену электропроводки в новой однокомнатной квартире. Стандартная проводка, кстати оказалась выполнена довольно таки неплохо. Провода для  розеток, как и  положено, выполнены проводом сечением 2.5 кв.мм. Распредкоробки правда СИЗами собраны и подрозетники закреплены кое-как, ну это мелочи.

Заменить электропроводку, заказчик решил по следующей причине.

Расположение выключателей и розеток не соответствовало скажем так, дизайн проекту. Розеток не хватало. Выключатели не на своих местах. Не предусмотрено питание вытяжки в ванной. Нет розетки кондиционера. Не продумано освещение.

Переносить существующие розетки и добавлять к ним новые в принципе можно. Но при этом появляются лишние соединения электропроводки, провода укладываются не всегда по требованиям ПУЭ. Да и распредкоробки расположены не совсем логично.

Стоимость работ по переносу розеток и полная замена электропроводки отличаются не слишком. На материалы для электромонтажа, конечно расходы увеличиваются. Но в итоге заказчик получает расположение всех электроточек  в  нужных местах, отсутствие лишних соединений, понятную схему расположения электропроводки и распределительных коробок.

Итак, по квартире.

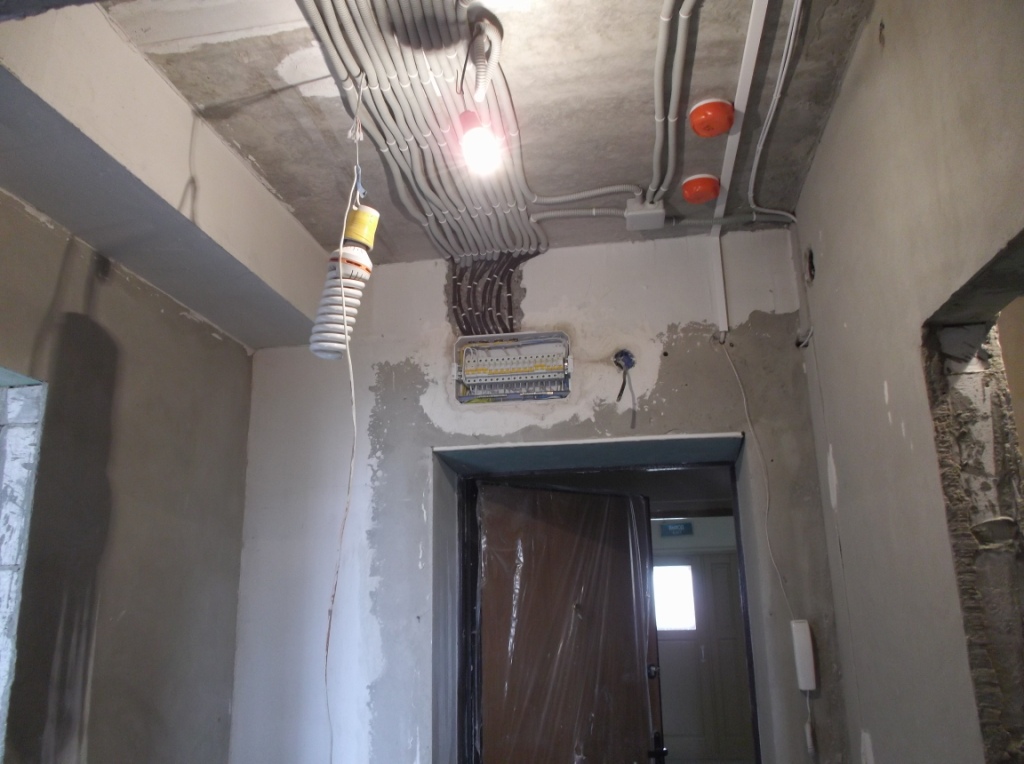

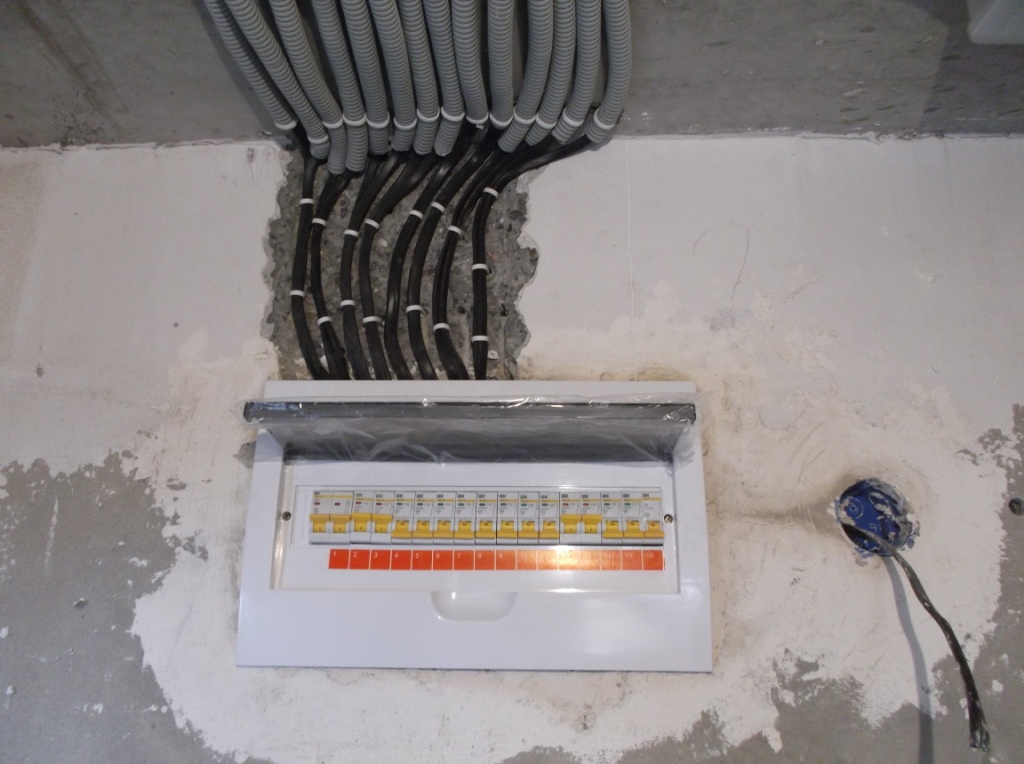

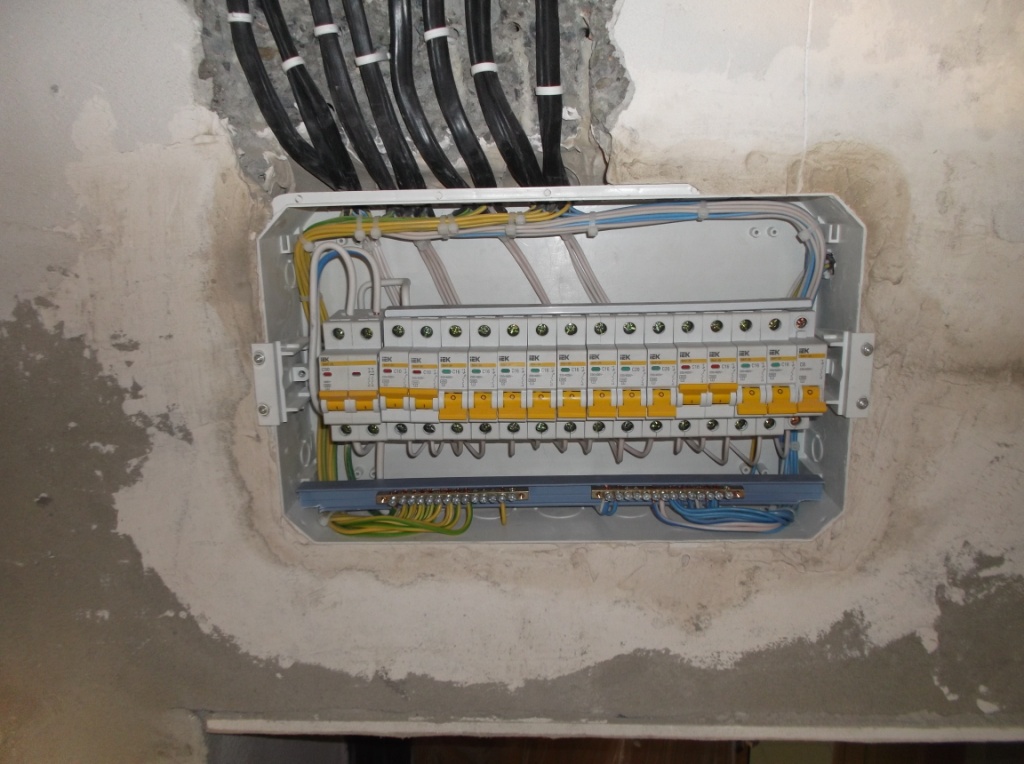

Распределительный щиток было решено перенести в квартиру и установить над входной дверью. От подъездного до квартирного щитка проложили кабель ВВГ нгLS ГОСТ 3*10. Уложили его в кабель-канал. Получилось аккуратно.

.

.

.

В подъездном щите остался вводной автомат и счетчик.

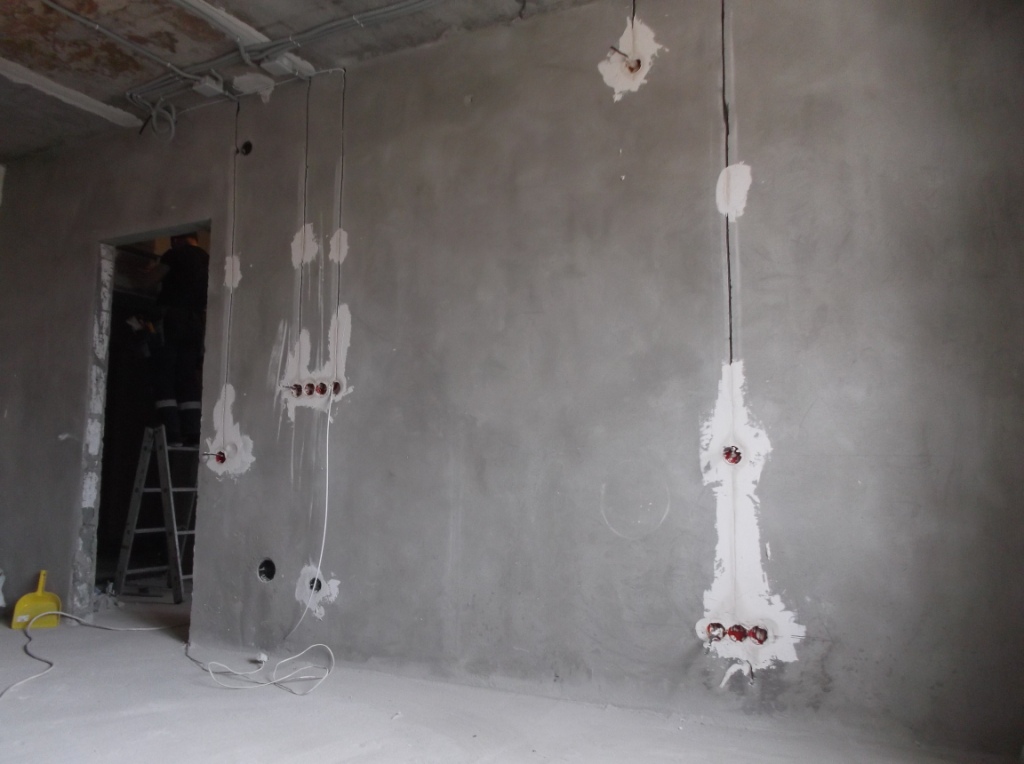

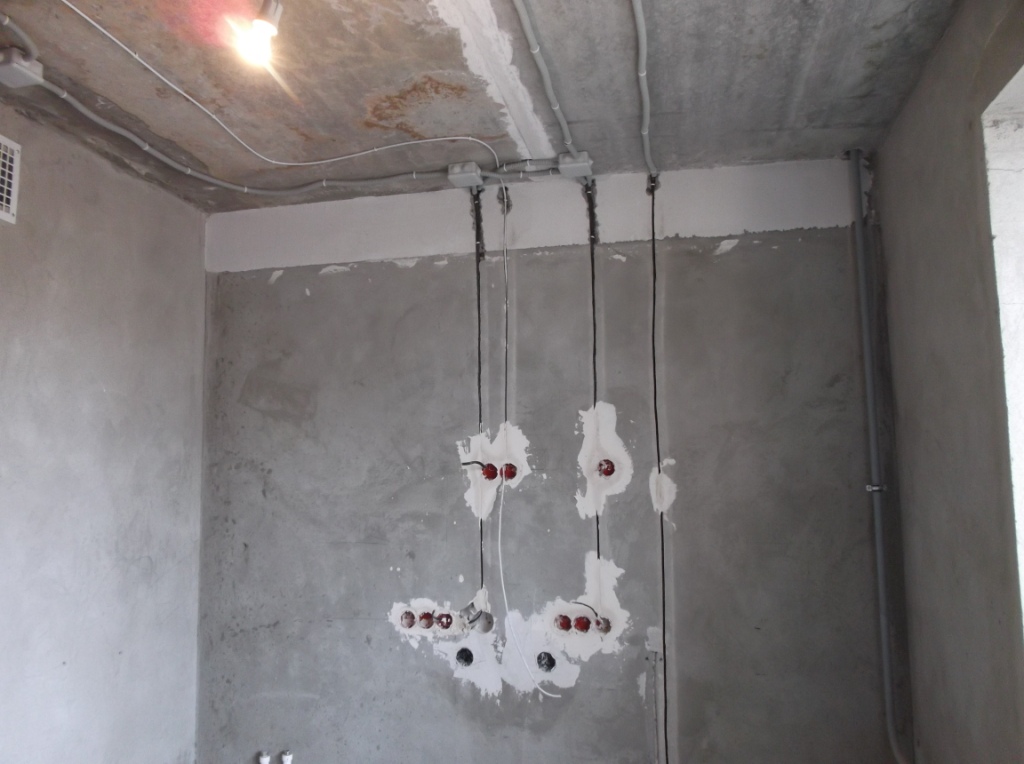

На кухне появились отдельные розетки для холодильника, микроволновки, варочной поверхности, духового шкафа, вытяжки,   телевизора и подсветки кухни. Плюс шесть розеток над рабочей поверхностью  кухонного стола.

.

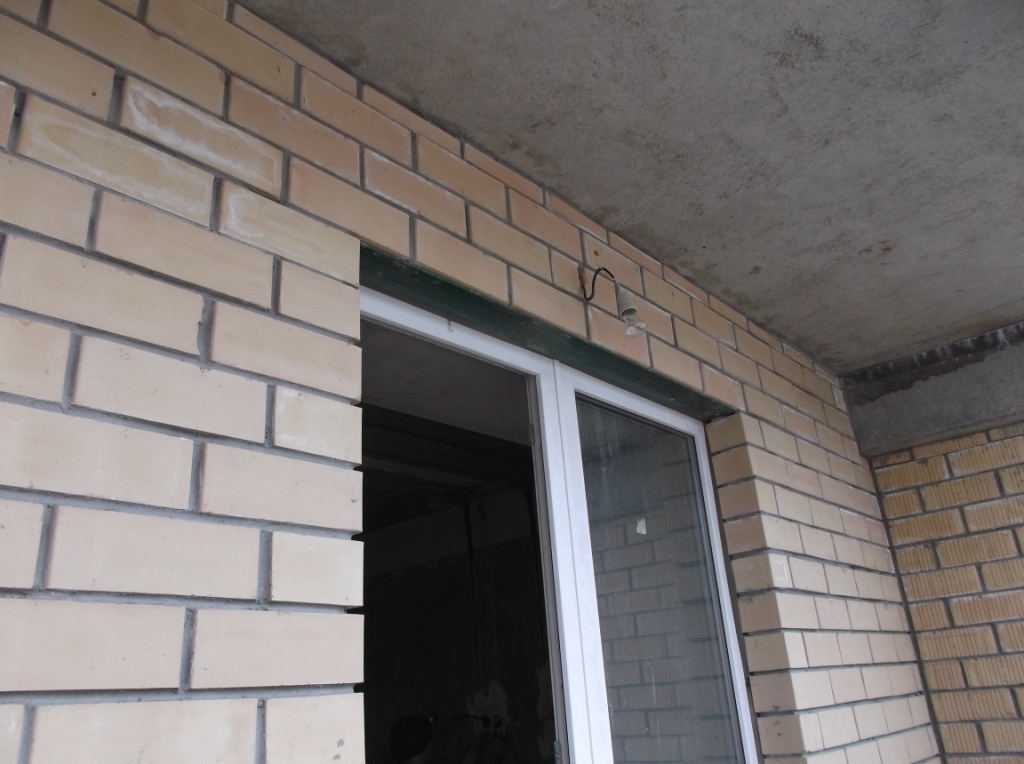

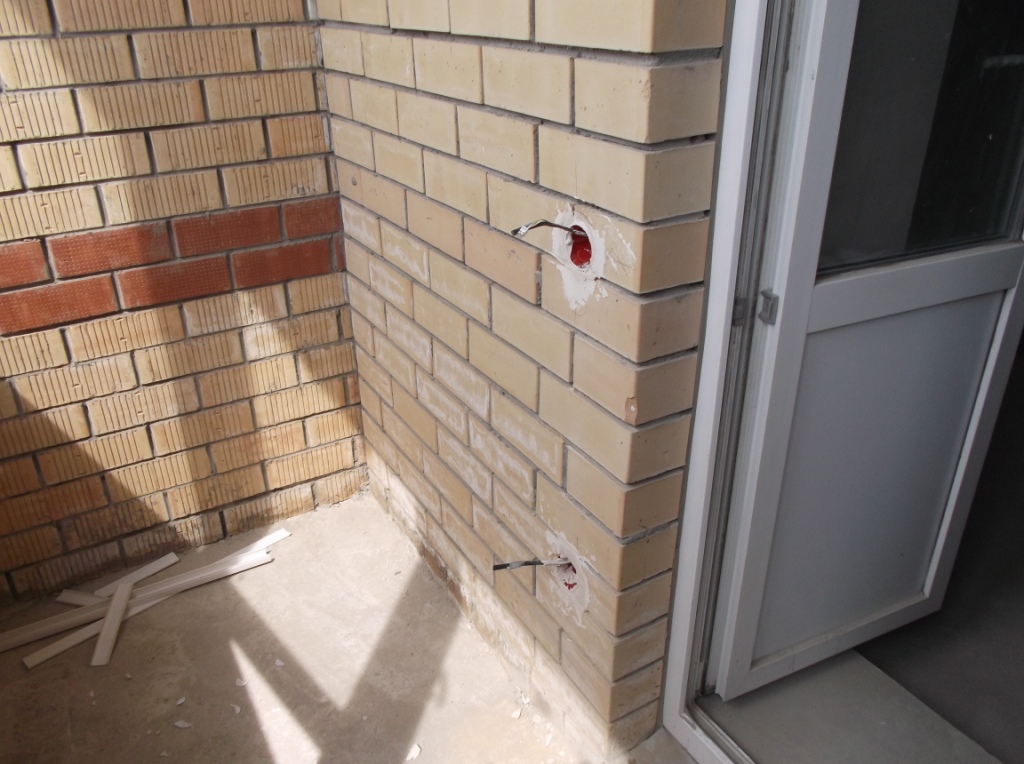

На застекленном балконе появилась розетка,выключатель и светильник.

.

.

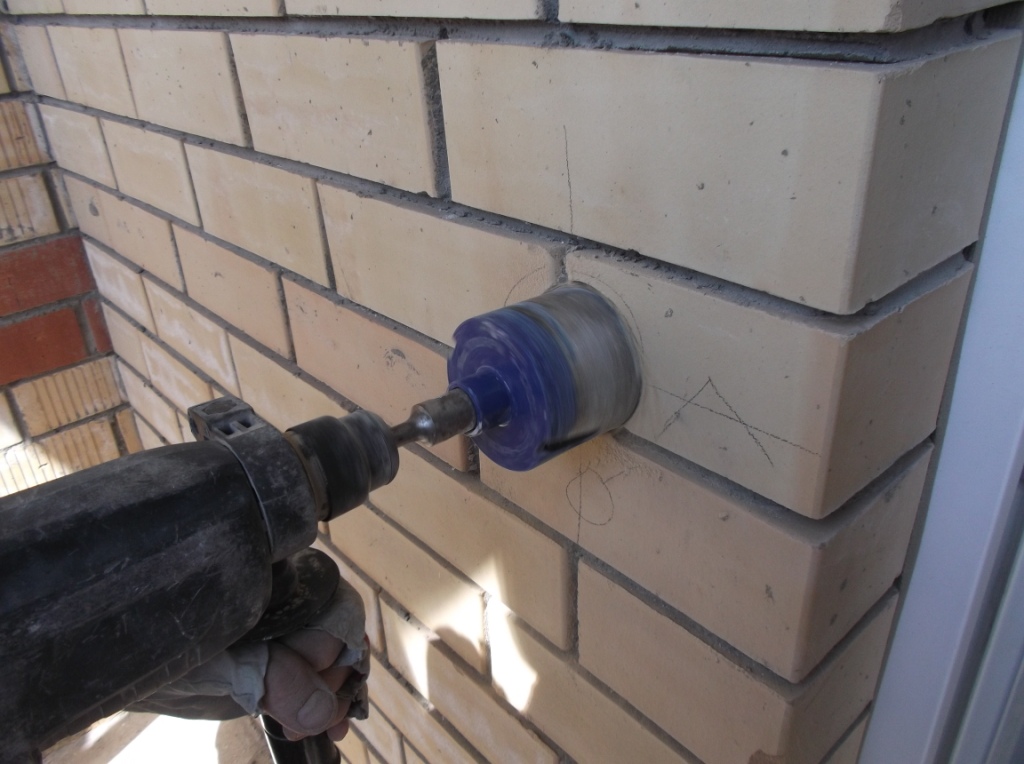

Чтобы не портить внешний вид балкона штробу под проводку балкона выполнили со стороны кухни.

.

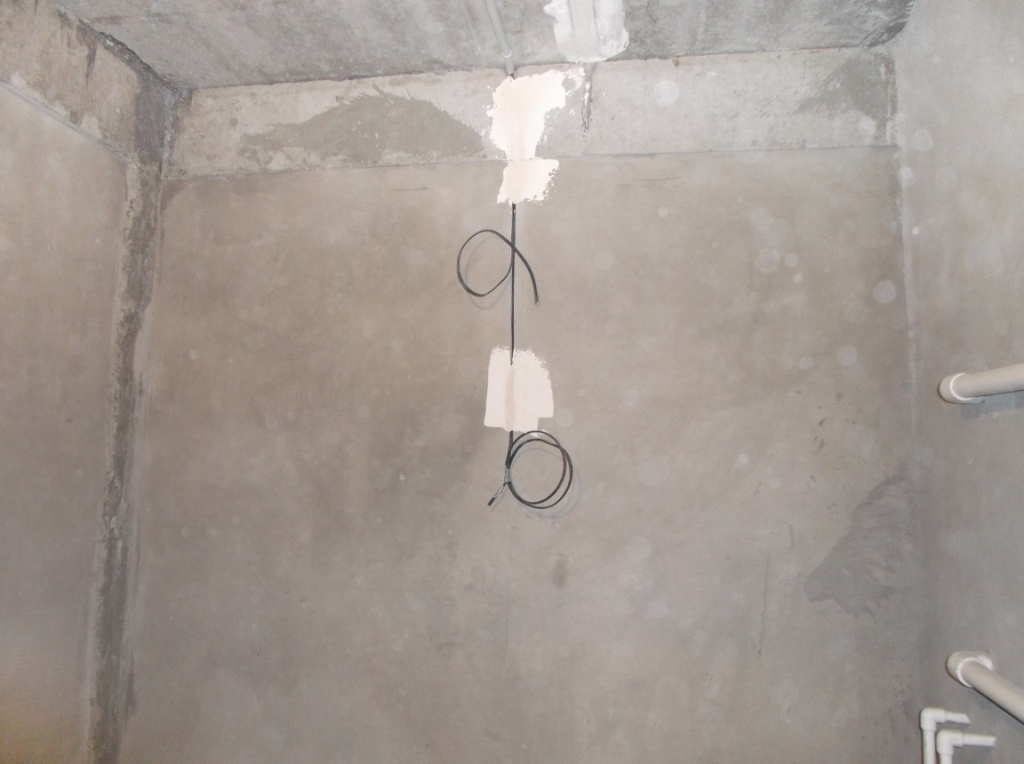

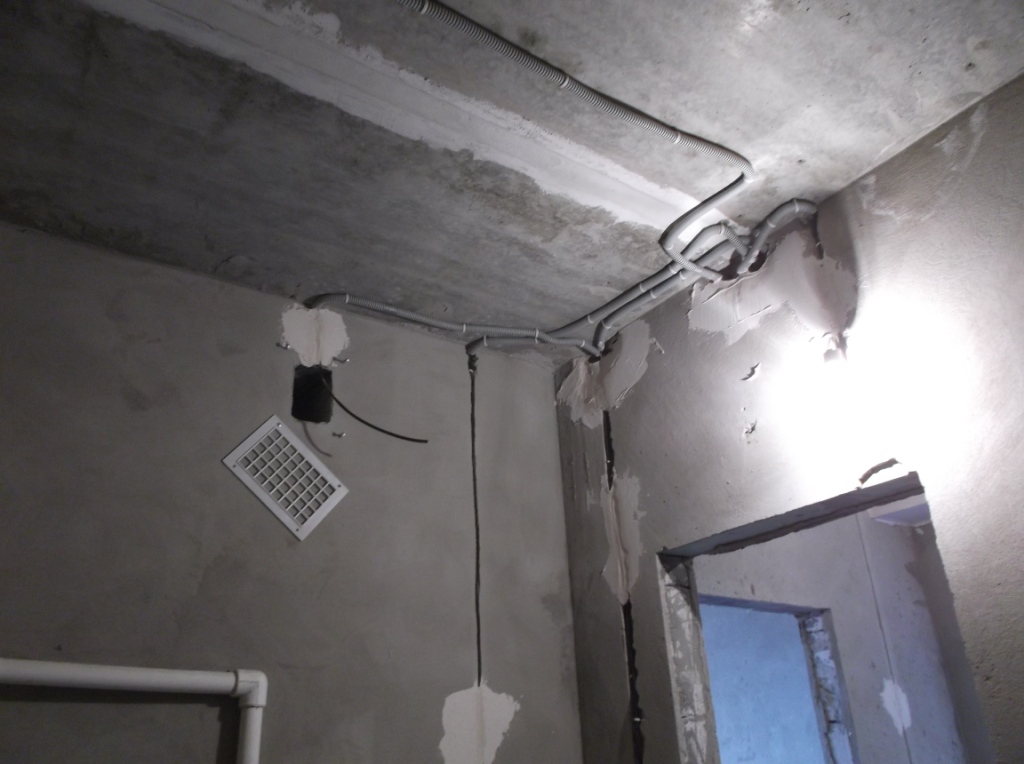

В ванной комнате два светильника, один над входной дверью и на противоположной стене.

В ванной комнате должно быть светло!

.

Розетка для стиральной машинки, питание для регулятора  электрических теплых полов, питание для внутренней подсветки шкафчика. Питание и выключатель вытяжки.

 .

В прихожей два выключателя (прихожая и ванная),  две розетки на всякий случай, розетка для роутера, распределительный щиток. Также были просверлены отверстия в подъезд для тв провода, ввода интернет провода и силового кабеля.

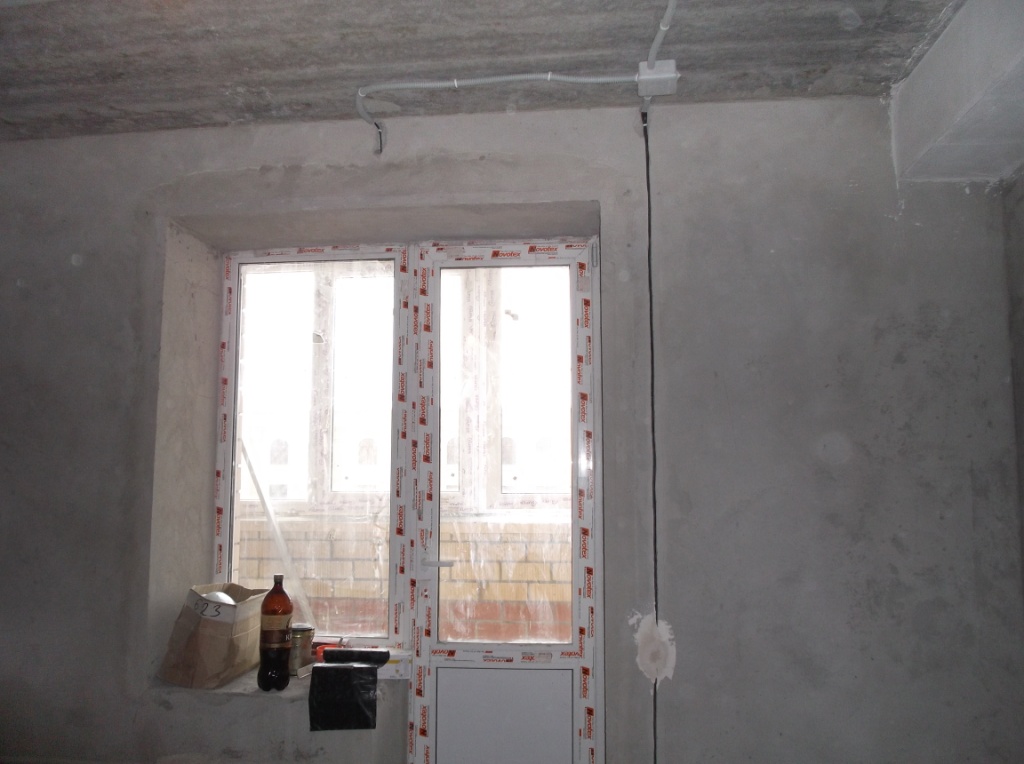

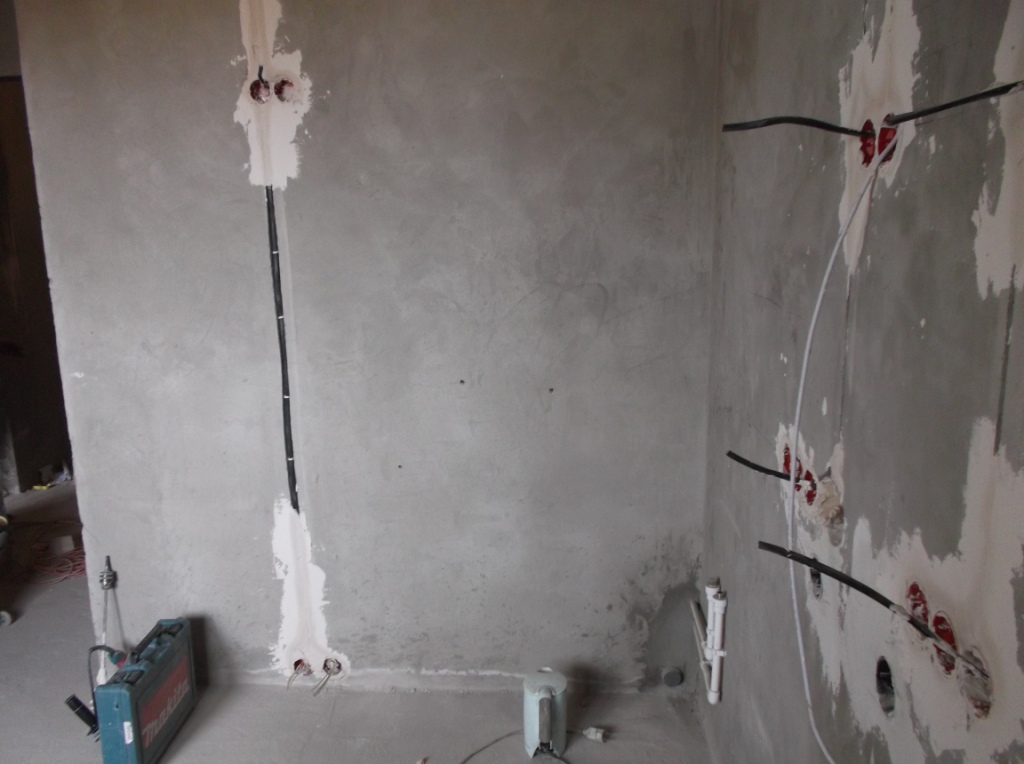

В зале будет детская зона у окна, и взрослая. Поэтому освещение разделено на зоны. Два светильника в детской и два во взрослой. Естественно, разные выключатели.

Розетка для кондиционера, блок из трех  розеток для ТВ.  На противоположной стене четыре розетки.

Работа заняла четыре дня. За стеной маленький ребенок, поэтому рано не начинали, поздно не шумели и в обед устраивали перерыв, чтобы ребенок мог спокойно поспать.

На материалы заказчик потратил 17 000 рублей.

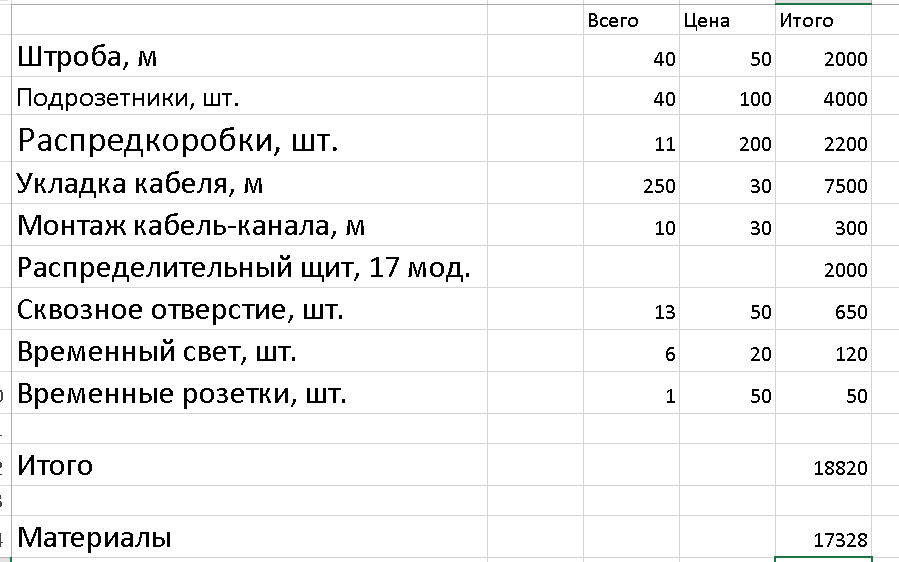

Смета по выполненным работам выглядит следующим образом:

На этом все.

C уважением, Elektrika56!

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Разводка

Далее определяется количество групп электропотребителей. В однокомнатной квартире оптимально их будет четыре – комнатная, кухонная силовые группы, освещение, санузел. При наличии электроплиты и электрического духового шкафа, необходимо для них предусмотреть отдельные кабельные линии. Группы отражаются на схеме.

https://youtube.com/watch?v=CERrBtsuI-4

Каждая группа электропроводки рассчитывается по мощности аналогично приведенному выше правилу расчета для вводного кабеля. Определяется сечение кабелей и проводов.

В распределительном щите каждая группа защищается автоматическим выключателем с номинальным током соответствующим величине максимального тока, на который рассчитан кабель, питающий группу.

Группа санузла, помимо автоматического выключателя, должна предохраняться УЗО (устройством защитного отключения).

Проводка на кухне

На кухне обычно используется несколько отдельных контуров. Один на освещение, один на розетки (этот контур ведется кабелем 2х2,5мм) и по одному на каждый из приборов:

• электроварочная панель;
• электроплита;
• проточный водонагреватель;

Каждый из этих контуров ведется отдельно кабелем на 4 мм к автомату на 16А.

Группу из трех-четырех розеток этого контура надо монтировать за нижним шкафчиком, который находится под столешницей. До сих розеток будут подключаться все кухонные приборы. При этом остальные розетки надо размещать в других местах, а точнее там, где будет находиться холодильник и другие габаритные устройства.

В случае использования в однокомнатной квартире электроплиты, следует смонтировать еще одну ветку проводки. Ее особенности зависят от конкретных характеристик самой плиты.

О контуре для освещения для кухни мы упомянули выше.

Проводка в ванной

Остается рассмотреть схему проводки в ванной однокомнатной квартиры. Эта комната является особой и наиболее опасной. Поэтому проводку здесь прокладывают с соблюдением жестких требований. В эту комнату можно выводить два контура: для светильника и электроприборов.

Что касается ветки для светильника, то она является таковой, как и в других комнатах. Исключение составляет место размещения выключателя. Его надо размещать за пределами ванной.

Выключатель должен быть снаружи ванной комнаты

Контур для розеток может быть установлен только тогда, когда он имеет УЗО или распределительный трансформатор. Конечно, каждая розетка должна иметь такой корпус, который является защищенным от влаги. Хотя, на рисунке указана только одна розетка, обычно требуется три. Требования к кабелю и параметрам УЗО, АВ являются такими же, как и к составляющим контура розеточной группы на кухне.

Где монтировать каждую ветку?

Стоит отметить, что схема проводки однокомнатной квартиры определяет не только количество и местоположение розеток, светильников, выключателей, но и определяет маршруты прохождения кабелей. Здесь есть свои нюансы. Они зависят от того, в каком доме находится однокомнатная квартира, и какую отделку будет иметь каждая комната.

Если владельцы будут устанавливать подвесной потолок и отделывать стены гипсокартоном, то маршруты могут быть произвольными. Главное, чтобы кабели размещались только горизонтально и вертикально, а также не перекрещивались. В этом случае электропровода будут прятаться за гипсокартоном.

В том случае, если дом панельный, то электропроводку придется устанавливать или в полу, или в специальных каналах, или в пространстве, которое находится на стыке потолка и стены. Как известно, стены панельных домов нельзя штробить в горизонтальном направлении.

Поэтому горизонтальная проводка будет размещаться в названных выше местах. Вертикальная может проводиться в штробах (такие штробы можно делать).

В кирпичном доме можно прокладывать кабель наиболее коротким путем, поскольку проводка может скрываться как под штукатурку, так и в штробы. В зависимости от этих особенностей обозначают маршруты каждой ветви. Далее берут метр и измеряют необходимое количество электропроводов.

Инструменты для монтажа проводки

Итак, мы знаем, как подобрать каждый элемент электропроводки, а также как и где их размещать. Теперь рассмотрим, какие инструменты необходимо иметь, чтобы установить эти элементы.

Инструменты должны быть представлены:

1. Перфоратором с набором буров и долот для бетона, кирпича (зависит от дома).
2. Дрелью.
3. Болгаркой или штроборезами с алмазным диском (для создания штроб в кирпичном доме).
4. Тестером-мультиметром.
5. Индикатором-фазоуказателем.
6. Набором отверток и гаечных ключей.
7. Пассатижами.
8. Бокорезами.
9. Монтажным ножом.
10. Строительным уровнем.
11. Шпателем.

Подготовительные работы для замены проводки

Сначала разрабатывают план действий. В нем пошагово расписывают весь объем работ.

Составление схемы снабжения

Домашнюю сеть делят на несколько сегментов:

1. Розеточные группы.
2. Освещение.
3. Потребители повышенной мощности: водонагреватель, стиральная и посудомоечная машины, духовой шкаф и т.д. К каждому ведут собственную линию.

Розетки устанавливают в следующем количестве:

• в жилой комнате — 1 шт. на 5-7 кв. м;
• на кухне — в 3 раза больше.

Каждый сегмент защищают автоматическим выключателем. Розеточные группы и мощные электроприемники, кроме кондиционера, подсоединяют к сети через УЗО.

Санузел тоже рекомендуется запитать отдельно.

В частном доме силовую проводку разбивают на фрагменты. В случае аварии строение будет обесточено лишь частично.

Готовый чертеж

Схему изображают на бумаге, используя принятые условные обозначения. Они приведены в ГОСТ 2.702-2011.

На чертеже отображают следующую информацию:

1. Местоположение светильников, розеток и выключателей с указанием высоты и привязкой к углам помещения.
2. Оборудование в распределительном щите, пока без указания номинального тока.
3. Кабельные трассы. Рисками обозначают количество жил.

Правила укладки проводов:

1. Параллельно углам помещения. Укладка по диагонали не допускается.
2. От потолка и границы проемов отступают 15 см.
3. Минимальное расстояние до газопровода и радиаторов отопления — 40 см.

Разрешена диагональная укладка проводов за подвесным потолком.

Расчет необходимой мощности

Сечение жил проводов зависит от того, какой ток потребляют электроприемники. Этот показатель определяется мощностью устройства. Для однофазных приборов расчет ведут по формуле:

I = W / 220, где I — потребляемый ток (А), W — мощность электроприемника (Вт).

Например, микроволновка мощностью 2,2 кВт потребляет ток I = 2200 / 220 = 10 А.

Вычислив номинальный ток, сечение проводов подбирают по таблице 1.3.4 ПУЭ-7.

Значения для стандартных 2-фазных электроприемников приведены в таблице:

По номинальному току подбирают автоматические выключатели. Для УЗО этот показатель должен быть на ступень выше. Например, на линии, защищаемой автоматом на 16 А, устанавливают устройство защитного отключения на 32 А.

Трехфазные потребители подключают проводом 5х2,5.

Итоговый план

В завершение на чертеже указывают следующую информацию:

1. Сечения проводов.
2. Марки коммутационных устройств, отображающие номинальный ток и класс. Для УЗО дописывают величину утечки.
3. Модели розеток и выключателей с указанием номинального тока.

В квартирах и частных домах устанавливают автоматические выключатели класса B или C. Первый вариант обходится дороже.

Класс УЗО:

• АС — для потребителей на переменном токе, например водонагревателя или варочной поверхности;
• А — для бытовой техники, работающей на переменном и постоянном токе.

УЗО должно срабатывать при утечке тока:

• 30 мА — в сухих помещениях;
• 10 мА — в сырых.

Итоговый план согласовывают и регистрируют в энергослужбе.

Перечень инструментов и расходников

Для работы потребуются:

1. Перфоратор и оснастка для него: бур, коронка и лопатка.
2. Штроборез или болгарка с алмазными дисками.
3. Указатель фазы (индикаторная отвертка).
4. Мультиметр.
5. Кусачки.
6. Плоскогубцы.
7. Инструмент для удаления изоляции.
8. Плоская и крестовая отвертки.
9. Молоток и зубило.
10. Кельма, емкость для замешивания раствора (заделки штроб).
11. Рулетка.
12. Детектор скрытой проводки.

В ходе работ используются такие материалы и изделия:

1. Гофра.
2. Стальная труба. Нужна для изготовления гильз, устанавливаемых в местах прохода проводов сквозь строительные конструкции.
3. Дюбель-хомуты для крепления кабелей.
4. Новые розетки, рассчитанные на ток в 10 или 16 А, выключатели.
5. Соединительные элементы: самоизолирующие зажимы (СИЗ), опрессовочные гильзы, клеммы Wago или болты с гайками.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

• горячая розетка;
• мигает освещение;
• часто происходит замыкание и срабатывают предохранители;
• чувствуется запах горелого пластика;
• выключатели или розетки бьют током;
• предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи

Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать
