Как выбрать автоматы защиты для монтажа электропроводки в квартире

При увеличении мощности до 15 кВт какой автомат выбирать?

То, какой автомат ставить на 15 кВт мощности, несложно определить с помощью математических расчетов, а также с учетом требований нормативных документов. Квалифицированный специалист даже без требуемых расчетов на основе своего опыта сразу подскажет, для нагрузки 15 кВт 3 фазы сколько ампер автомат рекомендуется ставить.

Однако дополнительные трудности возникают в случае, когда заданной мощности все же недостаточно для успешной эксплуатации помещения. В таком случае проблему необходимо решать квалифицированно и профессионально. Определение пути решения вопроса по увеличению мощности зависит от множества исходных данных:

  • величина добавочной электрической мощности;
  • загрузка питающих кабельных линий;
  • возможность выделения свободной мощности из общей запроектированной электрической мощности здания, в котором находится помещение;
  • удобство расположения нежилого помещения для ввода в него питающих кабелей из земли;
  • наличие достаточного места для монтажа вводно-распределительного устройства (ВРУ);
  • ограниченность в сроках по выполнению увеличения электрической мощности и др.

Все эти данные помогут сформировать соответствующие требования к энергосервисной компании, а также помочь специалистам определить путь решения вашей проблемы. В решении любого вопроса, связанного с электроснабжением, вашим лучшим помощником будет . Наши специалисты обладают богатым опытом в решении самых трудных вопросов. Для того, чтобы получить бесплатную консультацию по любому вопросу, вам достаточно лишь позвонить нам по указанному телефону или оставить заявку. Наши специалисты свяжутся с вами в удобное для вас время.

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

  • плоскогубцы;
  • плоская и фигурная отвёртки;
  • обжимные клещи;
  • монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Онлайн расчет автомата по мощности

Данный онлайн калькулятор позволяет произвести расчет автоматического выключателя для защиты бытовой электрической сети или электродвигателя по мощности. (Подробнее о принципе работы и характеристиках автоматов см. статью Автоматические выключатели).

ВАЖНО! Помните, что для защиты бытовой электросети необходимо применять автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Подробнее о характеристиках автоматических выключателей читайте здесь

Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя. Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных.

Инструкция по использованию калькулятора расчета автомата:

  1. Выбираем тип защищаемого электрооборудования: бытовая электросеть — в случае если расчет производится для автомата который будет защищать электропроводку дома или квартиры; электродвигатель — в случае если расчет производится для автомата который будет защищать электродвигатель.
  2. Указываем мощность электродвигателя или бытовой электросети (вкилоВаттах! 1килоВатт=1000Ватт), для бытовой сети дополнительно выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый автоматический выключатель (например, мощность стиральной машины если на нее будет устанавливаться отдельный автомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
  3. Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
  4. Нажимаем кнопку «РАССЧИТАТЬ»

В результате расчета мы получаем требуемый стандартный номинальный ток автоматического выключателя который сможет обеспечить надежную защиту электросети и электрооборудования.

Так же не забывайте, что помимо представленного онлайн расчета автомата по мощности, вы можете произвести выбор автоматического выключателя для защиты электросети самостоятельно руководствуясь этой методикой, а для защиты электродвигателя можно выбрать автоматический выключатель по току рассчитав ток электродвигателя с помощью онлайн калькулятора или выбрав его из таблицы технических характеристик электродвигателей, а затем принять ближайшее большее стандартное значение номинального тока автомата:

Стандартными значениями номиналов автоматов являются:

0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и т.д.

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Источник

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Подбор автоматического коммутатора по мощности


Таблица мощности электроприборов на кухне Подобрать защитный переключатель поможет вычисление суммарной мощности бытовой техники. Понадобится посмотреть значение в паспорте устройства. Например, на кухне в розетку включаются:

  • кофеварка – 1000 Вт;
  • электродуховка – 2000 Вт;
  • печка СВЧ – 2000 Вт;
  • электрический чайник – 1000 Вт;
  • холодильник – 500 Вт.

Суммируя показатели, получаем 6500 Вт или 6,5 киловатт. Далее понадобится обратиться к таблице автоматов в зависимости от мощности подключения.

Однофазное подключение 220 В Трехфазное подключение Мощность автомата
Схема «треугольник» 380 В Схема звезда, 220 В
3,5 кВт 18,2 кВт 10,6 кВт 16 А
4,4 кВт 22,8 кВт 13,2 кВт 20 А
5,5 кВт 28,5 кВт 16,5 кВт 25 А
7 кВт 36,5 кВт 21,1 кВт 32 А
8,8 кВт 45,6 кВт 26,4 кВт 40 А

На основании таблицы для проводки со стандартным напряжением можно подобрать прибор на 32 А, который подходит для суммарной мощности 7 кВт.

Стоимость автомата на 32А

Считаем: 20 х 0,8 = 16 (кВт)

Чтобы сделать выбор сечения кабеля по мощности, смотрим на наши таблицы:

Для трехфазной цепи 380 Вольт это будет выглядеть вот так:

Как видите, не сложно. Хочу также добавить, советую выбирать кабель или провод наибольшего сечения жил, на случай если вы захотите подключить что-нибудь еще .

Полезный совет: е сли вы вдруг оказались в незнакомом районе в темное время суток. Не стоит подсвечивать себе дорогу сотовым телефоном

косинус фи и коэффициент одновременности это разные вещи, косинус фи говорит о наличии в нагрузке реактивной составляющей, и позволяет высчитать полный ток и мощность. На шильдике двигателя указана только активная мощность. Следовательно, полная мощность выше активной мощности, и толщина провода должна быть соответствующей. расчет такой: — (Активная мощность/косинус фи )= полная мощность.

Коэффициент одновременности считают исходя из тех. процессов предприятия, определяя количество работающих установок в среднем по организации.

Здравствуйте, автор! А почему у вас в первой таблице для медных проводов при 220 В указаны токи для двух одножильных медных проводников, тогда как для прокладки правильно использовать один трехжильный (фаза, ноль и земля). Тогда токи будут ниже и соответственно, пропускная способность по нагрузке будет меньше. Сечение 1,5 мм2 = 15А х 220В = 3,3 кВт; 2,5 мм2 = 21А х 220В = 4,6 кВт; 4 мм2 = 27А х 220В = 5,9 кВт; 6 мм2 = 34А х 220В = 7,5 кВт; 10 мм2 = 50А х 220В = 11 кВт и т.д. (взято из таблицы 1.3.4 Допустимый длительный тoк для проводов и шнуров c резиновой и ПВХ изоляцией c медными жилами).

Таблица хорошая но не подходит для промышленных объектов с большими нагрузками и второй минус, не учитывает протяжённость линий и способ прокладки кабеля в земле или по воздуху. Все эти аспекты дают дополнительные корректировки к сечению.

Статья неграмотная. Кабель подбирают не по мощности, а по току. В таблицах мощность указана чисто для справки.

Для непонятливых объясняю — кабель греется от проходящего тока. В зависимости от проходящего напрящения и одной и той же потребляемой мощности — проходящий ток будет разный. Если у вас в электросети упадет напряжение — то резко повысится ток. Поэтому всегда учитывается среднее напряжение в сети и делается запас в сечении.

Автор, Вы меня извините, но статья написана неверно!

Во-первых, сечение кабеля всегда выбирается по току!

Во-вторых не учтены ни коэффициент мощности, ни коэффициент прокладки, я уже не говорю про другие, более специфические. Из-за этого и занижены сечения. И вообще, советую ток, а вслед за ним и сечение, считать по установленной мощности и выбирать сечения в сторону большего, а не меньшего, как в Вашем случае.

В данном примере сечение для однофазной нагрузки должно быть не менее 16 кв. по меди. Это при том, что вся нагрузка активная и cosf=1! А вообще, я бы рекомендовал кабель 25 кв. по меди и автомат 100А.

Обязательно ли прокладывать кабель ВВГ в гофре? Если нет, то при каких случаях это необходимо?

Извиняюсь, что влез в дискуссию. Нужно помнить одно, сечение кабельной линии (провода) всегда выбирается по длительно допустимому току. Далее. Заметил сравнение выбор кабеля для бытовых нужд с силовым кабелем, если так можно сказать. Критерии выбора кабельной линии проложенной в земле, прилично отличаются от выбора проводов для бытовой сети.

Замечу, что для выбора кабеля для бытовой сети фактор длины кабельной линии не учитывается. И самое основное, что бы правильно выбрать сечение кабеля (провода) надо знать полные исходные данные, которых здесь никто не указал, это способ прокладки, присоединенная установленная мощность (Руст, кВт) потребителя, категория помещение и т.д, и все это называется технико-экономическое обоснование.

Кабели для промышленных нужд всегда выбирались по экономической плотности тока. При этом температура изоляции редко поднималась выше 40 градусов, и служат эти кабели, включенные в 60е годы прошлого века до настоящего времени. У меня в эксплуатации тп 1939 года постройки, так там три отходящих кабеля еще тех времен, в бумажной изоляции.

Компоновка распределительного щита

Я уже подробно рассматривал основные принципы компоновки при проектировании и сборке распределительных щитов. В рассматриваемом электрощите принята компоновка (т.е. расположение устройств внутри самого электрощита) в ряд по группам.

Ввод

На первой DIN-рейке на вводе распределительного щита установлен выключатель нагрузки и реле контроля напряжения.

Выключатель нагрузки позволяет при необходимости полностью обесточить весь электрический щит для проведения работ по ремонту или обслуживанию как распределительного щита, так и всей квартирной электропроводки в целом.

Реле контроля напряжения ZUBR обеспечивает защиту домашней электросети от скачков и перепадов напряжения в питающей сети, а также защиту от обрыва нуля.

Позже, по мере финансовых возможностей и покупке оборудования для слаботочной сети, заказчик добавит сюда как автоматический выключатель для слаботочного щита, так и другие устройства, которые пока только обдумываются.

Кухня

На второй DIN-рейке установлено групповое УЗО кухни, а после него автоматические выключатели для потребителей кухни:

— электро-духовка;

— розетки кухни;

— кондиционер кухни.

Розетки комнат

На третьей DIN-рейке смонтировано групповое УЗО розеточных групп, далее автоматические выключатели по комнатам:

— розетки комнат;

— два кондиционера;

— освещение квартиры.

Санузел

На последней DIN-рейке находится групповое УЗО санузла, далее после него:

— стиральная машина;

— свет туалета и ванной.

Конечный монтаж

Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.

Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.

Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.

Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.

Схема применения и конструкция провода [ править | править код ]

В основном применяется радиальная схема распределения от понижающих трансформаторных подстанций 11/0,9 кВ, которая построена с использованием самонесущих изолированных проводов, подвешенных на деревянных опорах. Эта система была разработана финскими сетевыми компаниями совместно с производителями оборудования в 60-х годах, как альтернатива традиционным неизолированным проводам и кабельным линиям, подвешенным на тросах.

В финских сетях в основном применяется система СИП, состоящая из трёх изолированных фазных проводов, навитых вокруг неизолированного нейтрального несущего провода. Изоляция проводников выполнена из полиэтилена низкой плотности LDPE (англ. low density polyethylene ) или сшитого полиэтилена XLPE (англ. cross-linked polyethylene ). Для подвески таких проводов требуются крюки, поддерживающие зажимы, анкерные зажимы и прокалывающие зажимы. Воздушные линии в основном монтируются на деревянных опорах (Пропитанные деревянные опоры используются в электрических сетях более ста лет; срок службы качественно изготовленной деревянной опоры превышает нормативный срок службы воздушной линии в целом. В Финляндии сегодня установлены и находятся в эксплуатации более 7 миллионов деревянных опор).

Переводы с амперов в киловатты и наоборот

Осуществлять переводы величин можно тремя способами: универсальной таблицей, онлайн калькулятором или формулой. Что касается использования калькулятора, нужно в соответствующие поля вставить исходные показатели и нажать кнопку. Использовать эту систему удобно в том случае, когда приходится сталкиваться с большими цифровыми значениями.

Обратите внимание! Согласно универсальной таблице и формуле можно узнать, что в одном А находится 0,22 кВт или 0,38 кВт. Сделать перевод величин, используя имеющиеся цифры, можно при помощи калькулятора или умножением на приведенное значение. К примеру, чтобы посчитать, сколько будет 6А в кВт, нужно умножить 0,6 на 0,22

В итоге выйдет 1,32 кВт

К примеру, чтобы посчитать, сколько будет 6А в кВт, нужно умножить 0,6 на 0,22. В итоге выйдет 1,32 кВт.

В однофазной электрической цепи

Чтобы вычислить необходимые величины в однофазной сети, где номинальный ток автоматического выключателя, к примеру, равен 10 А и в нормальном состоянии через него не течет энергия выше указанного значения, необходимо вычислить максимальную электромощность. Нужно подставить в формулу нахождения мощности значения напряжения и силы электротока и перемножить их между собой. Получится, что мощность будет равна 220*10=2200 ватт. Для перевода в меньшие значения необходимо цифру поделить на 1000. Выйдет 5,5 кВт. Это вся сумма мощностей, питающихся от автомата.

В трехфазной электрической цепи

Перевод показателей в трехфазной сети, рассчитанной на 380 вольт, можно сделать подобным образом. Разница заключается в формуле. Чтобы определить искомые данные, необходимо подставить корень из трех в произведение напряжения и силы электротока. К примеру, автомат рассчитан на 40 А. Подставив значения, можно получить 26327 Вт. После деления значения на 1000 выйдет 26,3 кВт. То есть выйдет, что автомат сможет выдержать нагрузку.

При известном мощностном показателе трехфазной цепи рассчитывать рабочий ток можно, преобразовав данную формулу. То есть электромощность нужно поделить на корень из 3, умноженный на напряжение. В итоге, если электромощность равна 10 кВт, выйдет значение автомата в 16А.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Количество полюсов

По количеству полюсов автоматы бывают:

Однополюсные (1п, 1p). Это самой распространенный тип. Он стоит в цепи и защищает один провод, одну фазу. Такой изображен в начале статьи.
Двухполюсные (2п, 2p). В данном случае – это два однополюсных автомата, с объединенным выключателем (ручкой). Как только ток через один из автоматов превысит допустимое значение, отключатся оба. Применяются такие в основном для полного отключения однофазной нагрузки, когда рвется и ноль, и фаза. Именно двухполюсные автоматы применяются на вводе в наши квартиры.
Трехполюсные (3п, 3p). Применяются для разрыва и защиты трехфазных цепей. Так же, как и в случае с двухполюсными, фактически это три однополюсных автомата, с общей ручкой включения/выключения.
Четырехполюсные (4п, 4p). Встречаются редко, устанавливаются в основном на вводе трехфазных РУ (распределительных устройств) для разрыва не только фаз (L1, L2, L3), но и рабочего нуля (N)

Внимание! Провод защитного заземления (РЕ) ни к коем случае разрывать нельзя!

Принципы расчета автомата по сечению кабеля

Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А понадобится обратиться к таблице.

Сечение провода, мм2 Допустимый ток нагрузки по материалу кабеля
Медь Алюминий
0,75 11 8
1 15 11
1,5 17 13
2,5 25 19
4 35 28

Модификацию на 25 Ампер можно применять для защиты проводки или установить на ввод.

Например, для проводки используется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, понадобится выбрать меньшее значение – 16 А.

Стоимость автоматов на 16A

Определение зависимости мощности от сечения по формуле

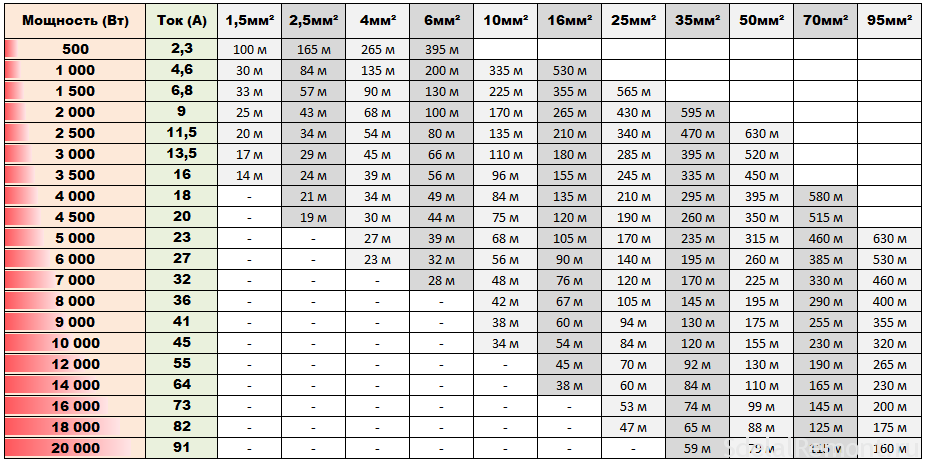

Таблица выбора сечения кабеля в зависимости от мощности Если сечение кабеля неизвестно, можно использовать формулу:

Iрасч=P/Uном, где:

  • Iрасч – расчетный ток,
  • P – мощность приборов,
  • Uном – номинал напряжения.

В качестве примера можно рассчитать, автомат, который понадобится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:

  1. Перевести 3 кВт в Ватты – 3х1000=3000.
  2. Разделить величину на напряжение: 3000/220=13,636.
  3. Округлить расчетный ток до 14 А.

В зависимости от условий окружающей среды и способу прокладки кабеля нужно учесть поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его понадобится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Далее по таблице ПУЭ выбирается сечение медного провода.

Сечение, мм2 Ток нагрузки, А
Одножильный кабель Двухжильный кабель Трехжильный кабель
Одинарный провод 2 провода вместе 3 провода вместе 4 провода вместе Одиночная укладка Одиночная укладка
1 17 16 15 14 15 14
1,5 23 19 17 16 18 15
2,5 30 27 25 25 25 21
4 41 38 35 30 32 27
6 50 46 42 40 40 34

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель)

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.
