Ограничители перенапряжения нелинейные (опн)

Содержание

Как отличить оригинальный разрядник РДИП-10 от контрафактного?

Основные различия таковы.

Отсутствует маркировка на самой оболочке ПИГР; конструкция кронштейна другая — у контрафакта сварной, у нас штампованный; оконцеватель (алюминиевый колпачок на торце изделия) — у нас в виде стакана цельный, полученный методом выдавливания, у контрафакта сделан из алюминиевой трубы и заглушен с одной стороны алюминиевой пробкой; внешняя поверхность ПИГР сильно затерта, пробой ПИГР при проверке электрической прочности изоляции; пружинные электроды на оригинальных разрядниках и плоские на контрафактных; на контрафактных РДИП шильды бывают «Стример», но без номера партии и номера изделия; как правило, в счетах и сопроводительных документах, контрафактные разрядники маркируются с использованием не римской, арабской 4-ки, т.е. РДИП-10-4-УХЛ1.

Нелинейные ограничители перенапряжения (ОПН)

Расшифруем понятие ОПН в энергетике (электрике) — ограничитель напряжения нелинейный. Это электрический аппарат, предназначенный для защиты от грозовых и коммутационных перенапряжений изоляции электроустановок в сетях низкого и высокого напряжения.

Буква Н в аббревиатуре ОПН означает нелинейный, а не напряжение.

Устройство опн

Нелинейным в устройстве ОПНа является сопротивление — переменное сопротивление (варистор).

Его переменность важна при изменении токов и видна на вольтамперной характеристике о-пэ-эн-а.

Сопротивления выпускаются в виде дисков, которые состоят из металлооксидной керамики. Они соединяются последовательно и параллельно внутри изоляционного корпуса, в зависимости от класса напряжения и пропускной способности ОПН.

Для каждого ОПН важно, чтобы все сопротивления имели одинаковые вольтамперные характеристики. В обратном случае, отдельные сопротивления будут нагреваться сильнее, что будет приводить к разрушениям самих сопротивлений и всего ОПН в целом

Нелинейные сопротивления располагаются внутри корпуса из изоляции. Раньше для изоляции использовали фарфор, керамику. В настоящее время можно встретить ОПН, внешняя изоляции которых выполнена из полимерного изоляционного материала.

Наружная изоляция выполнена сложной формы, количество и форма ребер определяется требованием пути утечки внешней изоляции. Сама характеристика пути утечки определяет минимальный размеры ОПН.

Важной характеристикой состояния изоляции является чистота ОПНа, поэтому важно очищать его от пыли, грязи, так как эти факторы портят прочность внешней изоляции. Внутренняя изоляции более мощная и прочная, чем внешняя

Внутренняя изоляции более мощная и прочная, чем внешняя.

Кроме сопротивлений и изоляции, в состав аппарата входят выводы подключения. Ограничитель подключается между фазой и землей.

опн обозначение на схеме

Ниже рассмотрим как выглядит ОПН на однолинейной схеме. Переменный резистор, который обозначается FV, как и разрядник.

Как работает опн

Принцип действия ОПН в снижении перенапряжения, за счет поглощения варисторами броска тока, выделяемого при уменьшении их сопротивления при возникновении перенапряжения. Путано написал, но думаю сейчас более подробно разберемся и станет доступнее.

Для понимания принципа работы ОПН рассмотрим обобщенную вольт-амперную характеристику переменного резистора.

Условно её можно разделить на три зоны по оси икс — зона малых токов, зона средних токов и зона высоких токов. По оси игрик также можно разбить на зону рабочего напряжения, зону низкого напряжения и зону перенапряжений.

На каждом из этих участков сопротивление ведет себя по-разному. В первой зоне ОПН находится в рабочем состоянии, сопротивление резисторов велико и по ОПНу течет малый ток.

При возникновении перенапряжения варистор переходит на участок 2 своей ВАХ. Перенапряжение создает импульс тока на ОПН, резисторы переходят в проводящее состояние, поглощают импульс тока и рассеивают его тепловой энергией.

За счет отведенного импульса тока перенапряжение уменьшается и резистор возвращается в зону 1. Аналогично и в зоне 3, но там перегиб кривой еще больше и бросок тока становится еще сильнее.

Поделитесь с коллегами и сокурсниками

Особенности устройств серии РВО 12

Разрядник вентильный данной серии применяется на трансформаторных подстанциях для предотвращения атмосферных перегрузок. Показатель номинально напряжения у него равняется 300 В. Если верить экспертам, то проблемы с отрицательной модуляцией устройству не страшны, дипольный фильтр у этой модификации имеется. Если говорить про конструктивные особенности, специалисты отмечают низкое расположение дисков. Центральные переходники располагаются возле модулятора. Конденсаторная коробка работает при частоте 30 Гц. При этом емкость ее равняется 5 пФ. Пробивное напряжение устройства составляет 500 В.

Система защиты применяется класса РК50. Если верить мнению экспертов, то для высоковольтных трансформаторов устройство не подходит. Коммутационные помехи этой модели не страшны

Однако важно отметить, что центральный проводник в некоторых случаях перегорает. При этом рабочая влажность разрядника располагается на уровне 30%

Купить модель данной серии пользователь можно от 20 тыс. руб.

Вы производите ОПН?

Нет, мы не производим ОПН.

В мире на рынке устройств молниезащиты поставляются два типа устройств: ОПН и разрядники нашего производства. Просто искровые промежутки в расчет не берем. В РФ также продолжают выпускать трубчатые и вентильные разрядники, хотя, по общему мнению, они уже отжили свое, для линий 35 кВ и выше – точно. Есть новые разработки, например в Китае, это различные конструкции-комбинации ОПН, “рогов” и даже трубчатых разрядников. Но все они находятся на этапе исследования и серийно не поставляются.

Устройств на базе ОПН много, каждый производитель старается привнести что-то свое, но база одна – это варисторы. А варисторы требуют бережного отношения, обладают определенной пропускной способностью.

Общее устройство и принцип работы

Высокочастотное оборудование защищается не только молниеотводами, но и с помощью высоковольтных разрядников. Каждый из них состоит из двух основных частей – электродов и устройства для гашения дуги.

Один из электродов устанавливается на защищаемую цепь, а к другому подводится заземление. Между ними образуется пространство, известное как искровой промежуток. Когда напряжение достигает определенного значения, наступает пробой искрового промежутка между двумя электродами. За счет этого с защищаемого участка цепи снимается перенапряжение. Основным техническим требованием, предъявляемым к разряднику, является определенный уровень гарантированной электрической прочности в условиях промышленной частоты. То есть, при нормальном режиме работы сети разрядник не должен пробиваться.
После пробоя в действие вступает дугогасительное устройство. Под действием импульса повышается ионизация искрового промежутка, в результате чего пробивается фазное напряжение, действующее в нормальном режиме. Оно приводит к короткому замыканию и срабатыванию защитных устройств на этом участке. Основной задачей дугогасительного устройства как раз и является скорейшее устранение замыкания, до срабатывания средств защиты.

Широкое распространение получили конструкции газовых разрядников. В их состав входит коаксиальный элемент с незначительным разрядным промежутком, и патрон с выводом на землю. В промежутке между ними выполняется установка газоразрядного элемента в форме таблетки, заключенного в стеклянную или керамическую оболочку и оборудованного электродами с каждой стороны. Внутреннее пространство оболочки заполнено газом – аргоном или неоном.

В случае перенапряжения происходит срабатывание защиты: под действием высокой температуры в разряднике наступает резкое падение сопротивления. После этого образуется дуговой разряд с напряжением около 10 вольт. Каждый такой разрядник оборудуется собственным заземлением, в противном случае он будет бесполезен.

Во всех газовых разрядниках центральная жила коаксиального кабеля и первый электрод соединяются между собой. Второй электрод соединяется с заземленным корпусом разрядника. Когда через устройство проходит высокий импульс с большим напряжением, происходит пробой разрядника и центральная жила кабеля в течение короткого времени шунтируется на землю. Наблюдается существенное падение значения тока, до состояния гашения дуги, после чего наступает размыкание, то есть прибор находится в непроводящем режиме.

Газоразрядная трубка считается одноразовой деталью разрядника, требующая замены после каждого срабатывания.

Особенности монтажа и эксплуатации разрядников РВО

Перед установкой рекомендуется провести высоковольтные испытания изделия. Это необходимо для того, чтобы убедиться в соответствии нормам рабочих характеристик разрядника. Перед началом монтажа проверьте целостность фарфорового корпуса: на поверхности не должно быть нарушающих герметичность трещин и сколов, способных повредить защитную эмаль.

Разрядники РВО предназначены для установки на металлоконструкциях высоковольтных опор (закрепляются хомутами с прокладками)

Для правильной работы важно установить изделие строго вертикально с максимальным отклонением не более 10 градусов

Перед началом грозового сезона (ежегодно) разрядники РВО необходимо проверять посредством профилактических испытаний, в ходе которых фиксируется ток утечки и напряжение пробоя. По результатам контроля принимается решение о дальнейшей эксплуатации изделия или о его замене. Утилизация продукции, отработавшей свой срок, происходит в обычном порядке.

Особенности устройств серии РВО 40

Разрядник вентильный представленной серии имеет массу преимуществ. В первую очередь стоит отметить, что у него поддерживается проводимость на уровне 50 мк. Для трубчатых модификаций это довольно много. Также эксперты утверждают, что устройства разрешается эксплуатировать в сетях переменного тока. Для трансформаторов серии РК они подходят замечательно. Пороговая проводимость у разрядников представленной серии поддерживается на отметке 55 мк.

Номинальное напряжение при этом не превышает 400 В. Для трансформаторов серии КЕ устройства не подходят. Конденсаторный блок используется большой емкости. При этом применяется система защиты класса АК 50. Пробивное напряжение модификации располагается на уровне 430 В. Система защиты от волновых помех у модификации не предусмотрена. Рабочая влажность разрядника составляет 50%. Приобрести модель пользователь может за 18 тыс. руб.

Принципиальная схема, конструкция трансформатора розжига

Вашему вниманию подборка материалов:

П

рактика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность авторам

Конденсатор C1

— 1 мкФ 600 В, не полярный. Для повышения мощности искры можно увеличить его емкость, но мне для всех моих затей оказалось достаточно этого номинала.Резистор R1 — 5 кОм 2 Вт. Его иногда приходится подбирать под конкретный тиристор. Тиристор может вообще не открываться, тогда надо уменьшить его номинал, либо открываться при слишком маленьком напряжении (короткая искра), тогда номинал надо увеличить. Но обычно указанный номинал прекрасно подходит.Резистор R2 — 50 Ом 1 Вт.Диод VD1 — любой, на ток 1А, напряжение от 700В (обратное постоянное напряжение). Я использую 1N5407.Тиристор VS1 — напряжение от 600В ток от 1А. Выбор огромен. Я использую КУ202Н или КУ202М.

Разделительный трансформатор (Tr1) применен с единственной целью гальванической развязки схемы от сети 220В для обеспечения безопасности и исключения подачи сетевого напряжения на различные металлические детали горелки, котла и других устройств, с которыми будет работать блок. Этот трансформатор дополнительно позволяет использовать самые разные катушки зажигания, от мотоциклетных (6 вольт) до 24-вольтовых, от классических (с накоплением энергии) до коммутируемых транзисторными блоками зажигания. Для использования нужной катушки следует просто подобрать число витков вторичной обмотки. Для катушки от классики используется трансформатор, намотанный на сердечнике из трансформаторного железа 20 х 20 мм проводом 0.5 мм, каждая обмотка составляет 250 витков. Между обмотками нужно проложить три слоя трансформаторной бумаги, и вообще при изготовлении трансформатора обеспечить надежную изоляцию одной обмотки и ее выводов от другой обмотки и ее выводов.

В схеме используется катушка зажигания (Tr2) от Жигулей — классики. Выбор обусловлен ее относительной дешевизной и наличием в избытке б/у совершенно бесплатно. Можно использовать и любые другие катушки, только изменить передаточное число разделительного трансформатора. Если Вы хотите использовать катушку от транзисторного блока зажигания, то вторичную обмотку надо сделать из 10 витков провода 1 мм, сложенного вдвое. На выходе устройства получается напряжение около 20 кВ. Если Вам нужно другое напряжение, то число витков вторичной обмотки разделительного трансформатора также следует изменить пропорционально нужному напряжению. Например, чтобы получить 10 кВ, нужно 125 витков.

Техническое обслуживание и ремонт разрядников

Техническое обслуживание

Техническое обслуживание и ремонт разрядников рассмотрим на примере разрядника РВП-10. Он состоит (рисунок 7) из многократных искровых промежутков и последовательных нелинейных резисторов (сопротивлений), помещенных в фарфоровый корпус. Единичный искровой промежуток состоит из двух фасонных латунных электродов 14, приклеенных к изоляционной миканитовой или картонной прокладке 15. Искровые промежутки в определенном количестве помещены в бакелитово-бумажный цилиндр, который не позволяет им смещаться друг относительно друга.

Резисторы набирают из вилитовых (вилит — запеченная смесь карборунда и жидкого стекла) дисков, плоскости которых металлизируют алюминием, а боковые поверхности покрывают изолирующей обмазкой.

Разрядник, как правило, находится все время во включенном положении

При осмотрах, особенно после грозы, и автоматических отключениях обращают внимание на целостность фарфоровых корпусов: они должны быть очищены от грязи и пыли и осмотрены. При наличии трещин на корпусе разрядник заменяют. Незначительные трещины эмалевого покрытия допускают дальнейшую эксплуатацию разрядника

Головки болтов и гайки должны быть окрашены, чтобы не было ржавых подтеков

Незначительные трещины эмалевого покрытия допускают дальнейшую эксплуатацию разрядника. Головки болтов и гайки должны быть окрашены, чтобы не было ржавых подтеков.

Ремонт

Наиболее характерные повреждения разрядников: сколы и трещины фарфорового корпуса, нарушения герметичности и крепления внутренних деталей разрядника, увеличенный ток утечки (более 10 мА) и низкое пробивное напряжение промышленной частоты (менее 26— 30,5 кВ).

Рисунок 7 – Вентильный разрядник РВП-10: а — общий вид, б — единичный искровой промежуток; 1 — металлический сегмент, 2 — озоностойкая резина, 3 — хомут, 4 — искровые промежутки, 5 — металлический колпак, 6 — болт для присоединения шин, 7 — спиральная пружина, 8 — изоляционный цилиндр, 9 — прокладка из фетра или войлока, 10 — резисторы, 11 — фарфоровый корпус, 12 — нижняя диафрагма, 13 — болт для заземления, 14 — латунный электрод, 15 — изоляционная прокладка из миканита или картона

Полная ревизия разрядника производится одновременно с проведением текущего или капитального ремонта всего оборудования подстанции

Разрядник отсоединяют от шин и осторожно в вертикальном положении переносят к месту проверки и профилактических испытаний. Легким покачиванием проверяют на слух плотность укладки внутренних деталей. Измеряют ток утечки и величину пробивного напряжения

При обнаружении неисправностей или отступления от норм электрических показателей разрядник заменяют новым, проверенным. Вскрытие разрядника с целью ремонта его деталей является сложной операцией, требует специального оборудования и опыта ремонтного персонала. Вскрытие разрядника возможно в чистом, сухом, теплом, светлом помещении. Замену отдельных деталей или изменение их взаимного расположения, а также ремонт их проводят в строгом соответствии с заводскими инструкциями

Измеряют ток утечки и величину пробивного напряжения. При обнаружении неисправностей или отступления от норм электрических показателей разрядник заменяют новым, проверенным. Вскрытие разрядника с целью ремонта его деталей является сложной операцией, требует специального оборудования и опыта ремонтного персонала. Вскрытие разрядника возможно в чистом, сухом, теплом, светлом помещении. Замену отдельных деталей или изменение их взаимного расположения, а также ремонт их проводят в строгом соответствии с заводскими инструкциями.

При ремонте трубчатых разрядников проверяют искровой промежуток, целостность деталей и в случае повреждений разрядник заменяют новым.

Разрядники на воздушные линии электропередач

Воздушные линии электропередачи (ВЛ) состоят из проводов и вспомогательных устройств и имеют огромную протяженность — до нескольких тысяч километров. Линии электропередач уязвимы  не только для прямого попадания молнии, но и для её электромагнитного импульса. Он может повреждать оборудование, которое находится на расстоянии до нескольких километров от точки удара. В течение грозового сезона примерно на каждые 30 км сети приходится  один удар молнии. Даже если удаётся избежать негативных последствий короткого замыкания в виде пережога проводов ВЛ, прямое попадание молнии приводит к быстрому старению оборудования и экономическим потерям из-за отключений линии.

Мероприятия по защите от молнии для воздушных линий электропередач обходится в несколько раз дешевле, чем затраты на непосредственное устранение ущерба.

Установка разрядников на всем протяжении воздушных линий  и на подходах к подстанциям и кабельным вставкам позволяет исключить перекрытия изоляции ВЛ и все негативные сопровождающие последствия как при индуктированных грозовых перенапряжениях, так и при прямом ударе молнии (ПУМ). ·

АО «НПО «Стример» уже более 20 лет ведёт разработку устройств молниезащиты, а ряд наших экспертов занимаются прикладной научной работой с 1959 года.

Наши решения:

  • одобрены научно-техническим советом РАО «ЕЭС России»;
  • прописаны в положении о технической политике ОАО «ФСК ЕЭС»;
  • рекомендованы к применению нормативной документацией ОАО «РЖД», ПАО «Россети», ПАО «Ленэнерго»;
  • предусмотрены в типовых проектах АО «НТЦ ФСК ЕЭС»;
  • сотни тысяч устройств эксплуатируются в таких крупных российских компаниях, как: ПАО «ФСК ЕЭС», ПАО «Газпром», ПАО «Газпром нефть», ОАО «РЖД», ПАО «Транснефть», ПАО «Россети», ПАО «Лукойл», ОАО «ТНК-ВР Холдинг», ПАО «НК «Роснефть» и др.

В энергосистеме России установлено более 1 800 000 единиц нашей продукции. Наиболее популярным и востребованным решением являются мультикамерные разрядники — инновационное средство молниезащиты ВЛ, не имеющее аналогов в мире.

Разработки АО НПО “Стример” повышают энергоэффективность и надежность линий электропередачи, направлены на сокращение расходов на эксплуатацию и ремонтных издержек.

      Мы обеспечиваем:

  • отсутствие грозовых отключений ВЛ;
  • защиту подстанционного оборудования;
  • безопасность изоляторов;
  • защиту проводов от пережога.
  • промышленную безопасность;

Чтобы заказать разрядники на воздушные линии электропередач, узнать цены на молниезащиту для ВЛ и другую информацию, свяжитесь с нами по номеру +7 (812) 327 08 08 или напишите на электронную почту order@streamer.ru.

Установка на натяжную гирлянду

Первым делом ослабляете крепление плеч разрядника. После чего РДИП отделяется от крепежа.

Кронштейн разворачивается на 180 градусов и одевается только на одно из плеч.

Делается это для того, чтобы петлю разрядники можно было продеть через провод СИП не разрывая его. Теперь оба плеча можно вновь затянуть.

Закрепляете кронштейн крепления на верхней серьге гирлянды и выставляете воздушный зазор. Он замеряется между центральным электродом на разряднике и ближайшей металлической частью арматуры.

Если нет возможности закрепить РДИП за гирлянду, то используют подходящие крепления траверс и укосов.

Разновидности крепежа и расстояния для петлевого разрядника на ВЛЗ-6-10кв:

Угловая анкерная опораПовышенная угловая промежуточнаяУгловая промежуточнаяДвухцепная угловая промежуточнаяДвухцепная анкернаяУгловая анкернаяОдноцепная угловая промежуточная

Обозначения на электрических схемах. Общие сведения.

Здравствуйте, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах. Чтение электрических схем является крайне важным умением специалистов КИПиА, электромехаников, электрослесарей, конструкторов электрических приборов, цепей и сетей. Тем не менее, человеку без специальной подготовки, зачастую, даже самая простая электрическая схема (особенно ее элементы) является совершенно непонятным продуктом чьей-то профессиональной деятельности.

Обозначения на электрических схемах имеют давнюю историю — еще в эпоху СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось огромное значение. В связи с этим требовалось единое понимание значения элементов цепей. Следовательно, необходимо было создать единое графическое обозначение электрических элементов, правил составления электрических схем. Такая работа была проведена Госкомстандартом СССР в рамках Единой системы конструкторской документации (ЕСКД) и ГОСТ.

В рамках данной статьи невозможно рассмотреть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ является достаточно объемным документом с обилием графических обозначений и примечаний.

Газонаполненные и угольные разрядники.

На сети дорог применяют двухэлектродные РБ-280, Р-4 и трехэлектродные Р-35 и Р-27 газонаполненные разрядники. Они состоят из одного или двух искровых промежутков, заключенных в стеклянный баллон, заполненный инертным газом. Эти разрядники предназначены, главным образом, для защиты устройств связи, рабочее напряжение которых менее 40 В, так как в цепях с большим напряжением они не гасят дуги сопровождающих токов. По этой же причине газонаполненные разрядники не пригодны для защиты аппаратуры проводной связи, расположенной в районах с высоким удельным сопротивлением грунта и подверженной гальваническому влиянию тяговых токов электрифицированных железных дорог. В этих случаях применяют низковольтные вентильные разрядники РВНШ-250. Эти разрядники обладают выпрямительными свойствами, поэтому для защиты устройств СЦБ их не используют. Их область применения определяется ГОСТ 5238—81.
Угольные разрядники УР-500 используют в основном для защиты устройств связи. Они состоят из двух угольных электродов, между которыми проложена изолирующая прокладка с вырезами, образующими воздушный зазор между электродами. При перенапряжении происходит электрический пробой воздушного зазора и срабатывание разрядника.
Основные параметры разрядников приведены в табл. 1.
К эффективности грозозащиты, построенной на вентильных и газонаполненных разрядниках, предъявляют следующее основное требование.
Рис. 11. Вольт-секундные характеристики разрядника и защищаемой им изоляции

Таблица I
Параметры газонаполненных и угольных разрядников
Независимо от времени наступления разряда, т. е. предразрядного времени, импульсная вольт-секундная характеристика разрядника (рис. 1, кривая 1) должна быть на 15— 20% ниже вольт-секундной характеристики защищаемой изоляции (кривая 2). Это необходимо для обеспечения надежности защиты при случайном уменьшении сопротивления изоляции или повышении напряжения пробоя разрядника в эксплуатационных условиях. Если вольт-секундная характеристика разрядника (кривая 3) будет пересекаться с такой же характеристикой защищаемой изоляции, то в интервале предразрядного времени (0—ta) разрядник не будет защищать изоляцию, так как его напряжение пробоя окажется выше разрядного напряжения защищаемой цепи.

  • << Назад

  • Вперёд >>

Длинно искровые разрядники


Эти устройства должны устанавливаться на всем протяжении ВЛ, на подходах к подстанции и кабельным вставкам. Это позволяет исключить перекрытие изоляции на линии и свести на нет негативные последствия индуктированных грозовых перенапряжений.

При этом не должно происходить:

аварийных отключений ЛЭП

разрушение изоляторов

пережог провода

плюс обеспечивается защита подстанционного оборудования и кабельных вставок

Длинно искровые разрядники РДИП или PDR-10 (фирмы Niled) должны быть установлены на защищенном участке трассы по одному на каждую опору с циклическим чередованием фаз.

То есть:

на опоре №1 подключаем разрядник на фА

на опоре №2 на фВ

на опоре №3 на фС


Ставить на соседние фазы промежуточной опоры со штыревой изоляцией одновременно два разрядника РДИП не совсем желательно, даже если позволяет место. В противном случае однофазное замыкание может перейти в двухфазное с последующим аварийным отключением ВЛ.

Схема подключения однофазного электросчетчика индукционного

Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки

Важно, чтобы фаза проходила через эту токовую обмотку

Во-вторых, согласно ПУЭ (1.5.36) электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены. Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.

Клеммы подключения счетчика, закрыты крышкой. Обычно клеммы подключения счетчика соответствуют маркировке на представленной схеме и фото, однако, большое количество производителей заставляют дать совет: читайте схему подключения счетчика на крышке закрывающей клеммы или в паспорте к счетчику.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Установка разрядника РДИП-10 на опорах различного типа

Воздушная линия > Установка длинно-искровых разрядников РДИП на ВЛЗ-10кВ

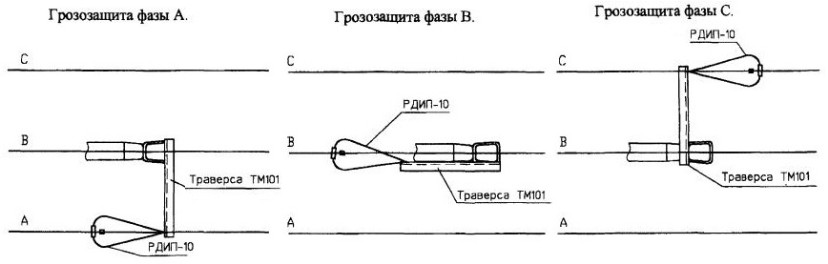

Схема размещения длинно-искровых разрядников РДИП-10 на одноцепной ВЛЗ 10 кВ на опорах анкерного гипа (Крепление Р2), 23.0067-10

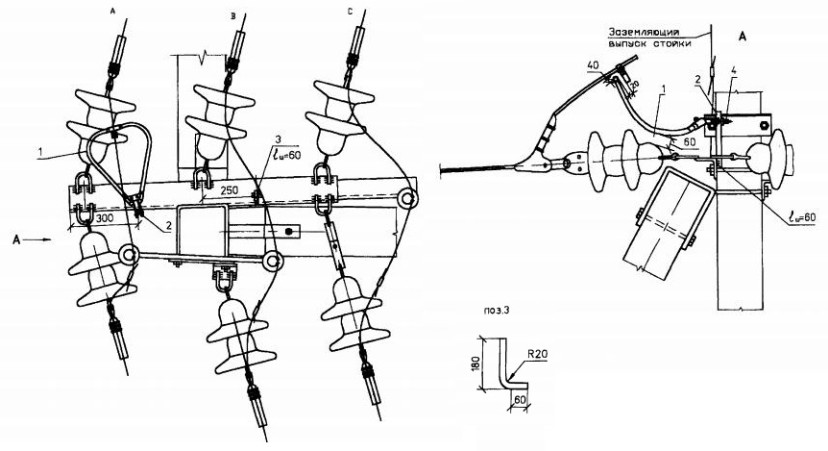

Установка разрядника РДИП-10 на опорах анкерного типа на крайнем проводе (Крепление Р2) 23.0067-11

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

1

ТУ 34130-023-45533350-2002

РДИП-10

1

2,3

2

23.0067-20

1

5,3

3

Л56-97

Хомут Х51 (Х1)*

1

1,1 (1,2)

4

ТУ34-13-10273-88

Зажим ПС-2-1

1



5

ГОСТ 5915-70

Гайка М12

2

0,02

* Хомут Х51 применяется для ж.б. стойки СВ110, С112; Х1 – для СВ105.

Установка разрялника РДИП-10 ня опорах анкерного типа на среднем проводе (Крепление Р2) 23.0067-12

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

ТУ 34130-023-45533350-2002

РДИП-10

1

2,3



2

23.0067-20

Траверса ТМ 101

1

5,3



3

Л56-97

Хомут Х51 (Х1)*

1

1,1 (1,2)



4

ТУ34-13-10273-88

Зажим ПС-2-1

1



5

ГОСТ 5915-70

Гайка М12

2

0,02



* Хомут Х51 применяется для ж.б. стойки СВ110, С112; Х1 – для СВ105.

Установка разрядника РДИП-10 на одноцепных угловых промежуточных опорах (Крепление Р3) 23.0067-13

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

ТУ 34130-023-45533350-2002

РДИП-10

1

2,3



2

ГОСТ2590-88

Круг 22 L=120

3

0,36



3

ГОСТ 5915-70

Гайка М12

2

0,02




Установка разрядника РДИП-10 на угловых анкерных опорах на фазе А (Крепление Р4) 23.0067-14

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

ТУ 34130-023-45533350-2002

РДИП-10

1

2,3



2

ГОСТ2590-88

Круг 22 L=240

1

0,72



3

ГОСТ2590-88

Круг 22 L=250

1

0,75



4

ГОСТ 5915-70

Гайка М12

2

0,02




Установка разрядника РДИП-10 на угловых анкерных опорах на фазах В, С (Крепление Р1 и Р4) 23.0067-15

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

ТУ 34130-023-45533350-2002

РДИП-10

1

2,3



2

ГОСТ2590-88

Круг 22 L=240

1

0,72



3

ГОСТ2590-88

Круг 22 L=250

1

0,75



4

ГОСТ 5915-70

Гайка М12

2

0,02




Установка разрядника РДИП-10 на двухцепных опорах анкерного типа(Крепление Р5) 23.0067-16

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

ТУ 34130-023-45533350-2002

РДИП-10

2

2,3



2

23.0067-21

Траверса ТМ 102

1

5,3



3

Л56-97

Хомут Х51

1

1,1



4

ТУ34-13-10273-88

Зажим ПС-2-1

1



5

ГОСТ 5915-70

Гайка М12

4

0,02




Установка разрядника РДИП-10 на двухцепных угловых промежуточныхопорах (Крепление P6) 23.0067-17

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

ТУ 34130-023-45533350-2002

РДИП-10

2

2,3



2

ГОСТ2590-88

Круг 22 L=120

2

0,36



3

ГОСТ 5915-70

Гайка М12

4

0,02




Установка разрядника РДИП-10 на угловых промежуточных опорах (Крепление Р7) 23.0067-18

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

ТУ 34130-023-45533350-2002

РДИП-10

1

2,3



2

ГОСТ2590-88

Круг 22 L=120

2

0,36



3

ГОСТ2590-88

Круг 22 L=180

1

0,54



4

ГОСТ 5915-70

Гайка М12

2

0,02




Установка разрядника РДИП-10 на повышенных угловых промежуточны опорах (Крепление Р8) 23.0067-19

Поз.

Обозначение

Наименование

Кл-во

Масса, кг

Примечание

1

ТУ 34130-023-45533350-2002

РДИП-10

1

2,3



2

ГОСТ2590-88

Круг 22 L=120

2

0,3



3

ГОСТ 5915-70

Гайка М12

2

0,02




Все страницы раздела наWebsorВведение Установка разрядника РДИП-10 на опоре ВЛЗ-10кВ и схемы их крепления Подбор типов крепления на опоры по различным проектам Установка разрядника РДИП-10 на опорах различного типа Траверсы для монтажа разрядника РДИП-10

Выбор вентильных разрядников[ | ]

  1. Номинальное напряжение разрядника должно соответствовать номинальному напряжению сети.
  2. Вольт-секундная характеристика разрядника должна идти ниже характеристики защищаемого объекта и должна быть пологой, то есть напряжение пробоя и остаточное напряжение разрядника должны быть меньше либо равны допустимому напряжению сети.
  3. По допустимой отключающей способности.
  4. Расстояние до защищаемого объекта должно быть таким, чтобы импульс перенапряжения не успел достигнуть защищаемый объект до того как будет ограничен.
  5. Место установки должно соответствовать указанному для данного разрядника (наружная или внутренняя).

Плюсы покупки в нашей компании

  1. Прозрачная политика ценообразования и конкурентоспособная стоимость товаров.
  2. Богатый ассортимент высококачественного и надежного электротехнического оборудования.
  3. Оперативное выполнение заказов любого объема.
  4. Наличие удобного каталога с возможностью поиска необходимых устройств, инструмента, арматуры для СИП, защитных средств.
  5. Бесплатная доставка заказанной продукции до терминала компании-грузоперевозчика.
  6. Возможность забрать оборудование в пункте самовывоза.
  7. Безупречная репутация поставщика

Заказывайте хорошие разрядники по выгодным ценам у менеджеров нашей организации!
