Что такое потенциал?

Потенциалом называется энергия, которая затрачивается на передвижение заряженной частицы из первой точки, имеющей нулевой потенциал во вторую точку.

Разность потенциалов меж пунктами А и Б – это работа, производимая силами для передвижения некоего положительного электрона по произвольной траектории из А в Б.

Чем больший потенциал у электрона, чем больше плотность потока на единицу площади. Такое явление подобно гравитации. Чем больше масса, тем больше потенциал, тем интенсивнее и плотнее гравитационное поле на единицу площади.

Небольшой заряд с низким потенциалом, с прореженной плотностью потока показан на следующем рисунке.

А ниже показан заряд с большим потенциалом и плотностью потока.

Например: во время грозы электроны истощаются в одной точке и собираются в другой, образуя электрическое поле. Когда сила станет достаточной, чтобы сломать диэлектрическую проницаемость, получается удар молнии (состоящий из электронов). При выравнивании разности потенциалов электрическое поле разрушается.

Что такое мощность в электричестве

Механическая мощность как физическая величина равна отношению выполненной работы к некоторому промежутку времени. Поскольку понятие работы определяется количеством затраченной энергии, то и мощность допустимо представить как скорость преобразования энергий. Разобрав составляющие механической мощности, рассмотрим из чего складывается электрическая. Напряжение — выполняемая работа по перемещению одного кулона электрического заряда, а ток — количество проходящих кулонов за одну секунду. Произведение напряжения на ток показывает полный объем работы, выполненной за одну секунду.

Мощность электрического тока – количественная мера тока, характеризующая его энергетические свойства. Определяется основными параметрами – силой тока и напряжением. Измеряется мощность электрического тока прибором, который называется Ваттметр. Единица измерения — Ватт (Вт).

Проанализировав полученную формулу, можно заключить, что силовой показатель зависит одинаково от тока и напряжения. То есть, одно и тоже значение возможно получить при низком напряжении и большом тока, или при высоком напряжении и низком токе. Пользуясь зависимостью мощности от напряжения и силы тока, инженеры научились передавать электричество на большие расстояния путем преобразования энергии на понижающих и повышающих трансформаторных подстанциях.

Наука подразделяет электрическую мощность на:

• активную. Подразумевает преобразование мощности в тепловую, механическую и другие виды энергии. Показатель выражают в Ваттах и вычисляют по формуле U*I;
• реактивную. Эта величина характеризует электрические нагрузки, создаваемые в устройствах колебаниями энергии электромагнитного поля. Показатель выражается как вольт-ампер реактивный и представляет собой произведение напряжения на силу тука и угол сдвига.

Для простоты понимания смысла активной и реактивной мощности, обратимся к нагревательному оборудованию, где электрическая энергия преобразуется в тепловую.

Как измерить мощность

Знать силовые характеристики бытового оборудования необходимо всегда. Это требуется для расчета сечения проводки, учета расхода электроэнергии или электрификации дома. До начала монтажных работ такую информацию можно получить только путем сложения показателей мощности каждого отдельного устройства, добавив 10% запаса.

Определить потребляемую нагрузку дома поможет счетчик. Прибор показывает сколько киловатт было потрачено за один час работы оборудования. И для того чтобы убедиться в правильности показаний, владелец квартиры может проверить точность устройства с помощью электронных средств измерения. Сюда относится амперметр, вольтметр или мультиметр.

Также существуют ваттметры и варметры, которые показывают результаты измерений в ваттах. Во время снятия показания включенной оставить только активную нагрузку как лампочки и нагреватели. Далее померить токовое напряжение. В конце сверить показания счетчика с полученным результатом вычислений.

Мощность переменного тока

В таких цепях применять формулы для мгновенных величин нельзя, так как итоговое значение будет изменяться от минимума до максимума с частотой сети. В стандартной однофазной сети 220 V поддерживается синусоидальная форма сигнала 50 Гц.

Однако допустимо использование рассмотренных выше простых соотношений (P = U * I и других) при подключении нагрузки с резистивными характеристиками:

• ТЭНов стиральных машин;
• нагревательных спиралей инфракрасных излучателей;
• лампочек с вольфрамовой нитью накаливания.

С помощью этого выражения выясняют, какая мощность будет выделяться в нагрузке.

Активная мощность

Ситуация меняется радикальным образом, если включается мощный электродвигатель или конденсатор. Подобные нагрузки формируют колебательный контур, который обменивается энергией с источником питания. Полезные функции в данном случае выполняются только активной компонентой (Pакт). Ее вычисляют следующим образом:

• U * I – постоянный ток (переменный при резистивной нагрузке);
• U * I * cos ϕ – для ~220V, одна фаза;
• U * √3 * cos ϕ = U * 1,7321 * cos ϕ – три фазы, U * √3 * ~380V.

Реактивная мощность

Этот параметр, несмотря на отсутствие полезной работы, следует учитывать для корректной оценки важных параметров сети. Дело в том, что проводники нагреваются при пропускании тока в любом направлении. Циклические энергетические воздействия при достаточно большой интенсивности:

• разрушают жилы и защитные оболочки кабелей;
• провоцируют короткое замыкание;
• повреждают обмотки электроприводов и трансформаторы.

Реактивная составляющая определяется формулой:

Pреакт = U * I * sin ϕ.

Она принимает отрицательное (положительное) значение при подключении нагрузки с емкостными (индукционными) характеристиками, соответственно.

В чем измеряется мощность тока для подобных ситуаций, понятно из определения. Так как речь идет об изменении параметров электрического (магнитного) поля, итоговый результат обозначают вольт-амперами реактивными (единица измерения сокр. – вар).

Полная мощность

Если рассматриваемые величины выразить векторами, образуется треугольник. Длина сторон будет соответствовать потреблению энергии определенной составляющей. Угол между полной (Pполн) и активной мощностью (ϕ) используется в расчетах для вычислений. Общая формула:

Pполн = √((Pакт)2 + (Pреакт)2).

Комплексная мощность

Потребление энергии можно выразить при необходимости комплексными величинами. Используют базовые соотношения. Вместо сопротивления применяют импеданс.

Напряжение тока

Сила тока, это больше количественный показатель. Для того что бы частицы перемещались, необходима энергия (работа). Напряжение тока (электрическое напряжение) – это энергия расходуемая при перемещение заряда. Простыми словами, это сила (давление) которое передвигает заряды по проводнику. Таким образом мы ответили на второй вопрос. Единицы измерения напряжения тока – это Вольт (В). Условное обозначение: U

наведите или кликните мышкой, для анимации

Мы теперь знаем что такое сила тока, напряжение тока и их условные обозначения. Еще хочу добавить, часто для объяснения этих процессов приводят пример с водой в трубе. Труба в данном случае это проводник, давление которое толкает воду это напряжение и количество воды (через поперечное сечение) это сила тока.

Определение силы тока приборами

Измерение рассматриваемых характеристик цепи может быть осуществлено при помощи разнообразных приборов, которые активно применяются в практической деятельности:

Магнитоэлектрический способ замеров – применяется при расчете показателя для постоянного тока. Этот метод обеспечивает высокую точность измерений за счет высокого уровня чувствительности. При этом расход электроэнергии будет незначительным.

Электромагнитный – позволяет определить силу как переменного, так и постоянного тока посредством трансформационных преобразований из поля электромагнитного типа в сигнал, который излучает магнитомодульный датчик.

Косвенный подход к замерам предполагает необходимость использования вольтметра. Этот прибор идентифицирует параметры напряжения при конкретных значениях сопротивления.

В наибольшей степени применение в практической деятельности нашло такое устройство, как амперметр. В процессе применения необходимо подключить прибор в разрыв электроцепи в месте, где необходимо произвести замеры электрозаряда, проходящего за указанный период времени по сечению провода. Если возникает задача замерить параметр силы электричества малой величины, то необходимо задействовать миллиамперметр, микроамперметр или гальванометр. Эти аппараты подключаются к цепи в том месте, где возникает необходимость вычисления силы тока. Причем подключать можно и последовательно, и параллельно.

Измерение силы тока позволяет произвести точное вычисление параметра мощности. А этот показатель, в свою очередь, имеет значение, когда вы хотите гарантировать работоспособность проводки и обезопасить свою бытовую технику.

Воспользуйтесь другими онлайн калькуляторами:

• Расчет веса электрического кабеля
• Перевод Ватт в Амперы
• Расчет катушки индуктивности
• Расчет потерь напряжения
• Онлайн расчет сечения кабеля

Направление и величина электрического тока. Количество электричества

Мы неоднократно подчеркивали, что электроны в электрическом поле перемещаются от точек с более низким потенциалом к точкам с более высоким потенциалом. Следовательно, и в электрической цепи, показанной на рис. 1, электроны движутся от отрицательного полюса источника электрической энергии к положительному: поэтому следовало бы считать, что электрический ток идет от минуса (—) к плюсу ( + ).

Рисунок 1. Простейшая электрическая цепь

Однако до объяснения электрических явлений с точки зрения электронной теории, т. е. когда природа электрического тока не была достаточно изучена, полагали, что ток идет от положительного полюса источника к отрицательному.

Чтобы не менять этого установившегося и прочно вошедшего в практику положения, решили сохранить такую условность и считать, что ток идет от плюса к минусу, как показано на рис. 2. В действительности же в металлических проводниках ток проходит в обратном направлении.

Рисунок 2. Направление движения электронов в проводнике и направление тока

С ростом напряженности внешнего электрического поля увеличивается сила, действующая на электроны в проводнике. Электроны начинают перемещаться по проводнйку быстрее, а значит, увеличивается количество электричества, проходящее через поперечное сечение проводника в единицу времени.

Для характеристики интенсивности движения электрических зарядов в проводниках вводится понятие о силе тока или токе.

Определение: Силой тока называется количество электричества, проходящее через поперечное сечение проводника в единицу времени.

Сила тока (ток) обозначается буквой I или i.

Если за время t через поперечное сечение проводника прошло количество электричества q, то ток в проводнике можно определить по формуле:

За единицу тока принимается ампер (сокращенно обозначается буквой А). В ГОСТ приведено следующее определение этой основной электрической единицы: «ампер — сила неизменяющегося тока, который, проходя по двум параллельным прямоугольным проводникам бесконечной длины и ничтожно малого кругового сечения, расположенным на расстоянии 1 м один от другого в вакууме, вызвал бы между этими проводниками силу, равную 2*10-7 единицы силы на каждый метр длины».

Следует подчеркнуть, что ампер — единственная основная электрическая единица. Все остальные единицы, используемые при электрических и магнитных измерениях, определяются через четыре основные единицы Международной системы единиц (метр — килограмм — секунда — ампер).

Единица измерения тока названа по имени французского физика и математика Андре Мари Ампера (1775—1836), открывшего закон взаимодействия электрических токов и предложившего новую гипотезу для объяснения магнитных свойств вещества.

В радиотехнике часто приходится иметь дело с токами, величина которых в тысячи и даже миллионы раз меньше одного ампера. Такие токи измеряются в миллиамперах (сокращенно обозначается мА или mА) или в микроамперах (сокращенно обозначается мкА или μА). Миллиампер одна тысячная доля ампера, т. е.

1 мА = 0,001 А, или 1 А = 1000 мА.

Микроампер — это одна миллионная доля ампера или одна тысячная доля миллиампера, т. е.

1 мкА = 0,001 мА = 0,000001 А.

Полезно запомнить также следующие соотношения:

1 мА= 1000 мкА = 0,001 А; 1 А = 1000 мА = 1 000 000 мкА.

При рассмотрении вопросов взаимодействия зарядов мы сказали, что количество электричества измеряется в кулонах. При этом количество электричества в 1 кулоне соответствует приблизительно общему заряду 6 • 1018 электронов. Сейчас можно дать более строгое определение кулона:

Определение: кулон — это количество электричества, проходящее через поперечное сечение проводника в течение 1 секунды при неизменяющемся токе в 1 ампер.

Эта единица количества электричества часто называется ампер-секундой (сокращенное обозначение А-с). На практике количество электричества измеряется в ампер-часах (А-ч).

Если известен ток I в проводнике, то количество электричества q, прошедшее через поперечное сечение проводника за время t, можно определить по формуле:

где q — в кулонах; I— в амперах; t — в секундах.

Для измерения тока в цепи применяются приборы, называемые амперметрами. Амперметр включается в цепь так, чтобы через него проходил весь измеряемый им ток (рис. 3).

Рисунок 3. Схема включения амперметра в электрическую цепь. Б — источник напряжения; PA — амерметр; EL — нагрузка (лампа).

Похожие материалы:

• Протекание тока
• Электрический ток в металлических проводниках
• Электродвижущая сила (ЭДС) источника энергии
• Электрическое сопротивление проводника. Электрическая проводимость
• Электрический ток в электролитах
• Ток смещения в диэлектрике
• Электрический ток в полупроводниках
• Электрический ток в газах

Аналогия

Понятно, почему большинство людей не могут визуализировать то, что происходит внутри обычных проводников и кабелей. Попытка объяснить, что что-то движется через металл, идет вразрез со здравым смыслом. На самом базовом уровне электричество не так сильно отличается от воды, поэтому его основные понятия довольно легко освоить, если сравнить электрическую цепь с водопроводной системой. Основное различие между водой и электричеством заключается в том, что первая заполняет что-либо, если ей удастся вырваться из трубы, в то время как второе для передвижения электронов нуждается в проводнике. Визуализируя систему труб, большинству легче понять специальную терминологию.

Как найти силу тока

Сила тока – это движение заряженных частиц в одном направлении. Найти силу тока можно на практике с использованием специальных приборов для измерения, а можно рассчитать с помощью уже выведенных готовых формул, если есть исходные данные.

1

Физическая величина, которая показывает заряд, что проходит за какую-то единицу времени через проводник, называется силой тока. Основная формула, согласно которой можно рассчитать эту силу: I = q/t. То есть отношение прошедшего через поперечное сечение заряда к интервалу времени, в течение которого шло электричество, равно искомой величине I.

Расшифровка обозначений:

• I – обозначение силы электричества, измеряется в Амперах (А) или 1 Кулон/секунду;
• q – заряд, идущий по проводнику, единица измерения Кулоны (Кл);
• t – интервал прохождения заряда, измеряется в секундах (с).

2

Электричество может быть постоянным – это ток, который содержит батарейка, или от которого поддерживается работа мобильного телефона, и переменным – то, что находится в розетке. Освещение помещений и работа всех электроприборов происходит именно переменным электричеством. Отличие переменного тока в том, что он легче поддается трансформации, нежели постоянный. Наглядный пример по работе переменного тока можно наблюдать при включении люминисцентных ламп: пока лампа включается, происходит движение заряженных частиц вперед – назад – вперед. В этом и есть основная суть переменного тока. По умолчанию речь идет об измерении именно этого вида электричества, так как он наиболее распространен в быту.

3

В соответствии с законом Ома, силу тока можно рассчитать по формуле (для участка электрической цепи): I=U/R, согласно которой сила электричества прямо пропорциональна напряжению U, измеряемому в Вольтах, к участку цепи и обратно пропорциональна R-сопротивлению проводника этого участка, выраженному в Омах.

4

Исходя из закона Ома, расчет силы электричества в полной цепи выглядит так: I = E/ R+r, где

• Е – электродвижущая сила, ЭДС, Вольт;
• R – внешнее сопротивление, Ом;
• r – внутреннее сопротивление, Ом.

Законы Ома применимы для вычисления постоянного тока, если же требуется узнать величину силы переменного электричества, то добытые значения следует поделить на корень из двух.

5

Основные способы определения силы тока с помощью систем приборов на практике:

• Магнитоэлектрический метод измерения, преимуществом которого является чувствительность и точность показаний, а также незначительное потребление энергии. Этот способ можно применять только для определения величины силы постоянного тока.
• Электромагнитный – это нахождение силы переменного и постоянного токов методом трансформации из электромагнитного поля в сигнал магнитомодульного датчика.
• Косвенный, с помощью вольтметра находится напряжение на определенном сопротивлении.

6

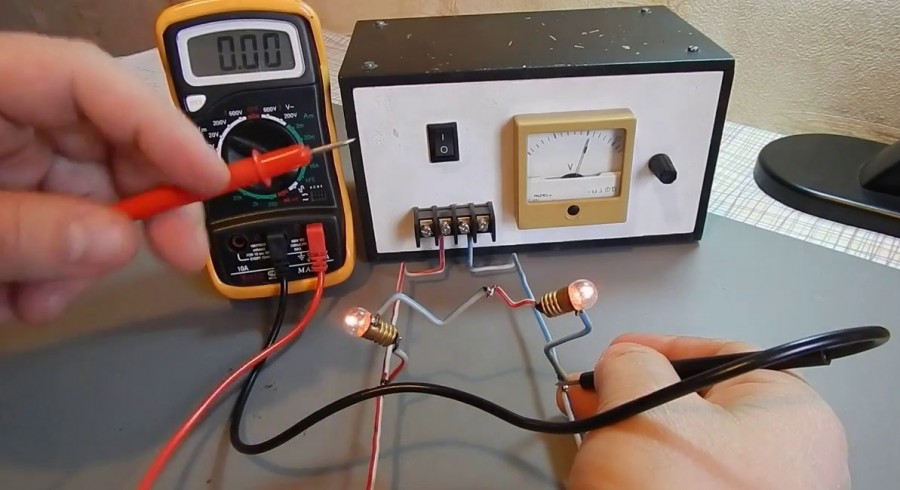

Чтобы найти силу тока на деле, чаще всего используют специальный прибор для этого – Амперметр. Это устройство включают в разрывы электрической цепи в необходимой точке измерения силы электрического заряда, прошедшего за какое-то время через сечение провода. Для нахождения величины силы малого электричества применяются миллиамперметры, микроамперметры и гальванометры, которые также подключаются к тому месту в цепи, где требуется узнать силу тока. Подключение может происходить двумя способами: последовательно и параллельно.

Определение силы потребляемого тока не так часто востребовано, как измерение сопротивления или напряжения, но без нахождения физической величины силы тока невозможен расчет потребляемой мощности.

December 2012

• «Джаз над морем» при поддержке «Евромонт
• 9 интересных фактов об электричестве.
• Активная и реактивная мощность
• Алессандро Вольта. Вольтов столб. Электр
• Альбер Энштейн
• Башни Тесла
• Башни Тесла. Мировая ситема передачи эне
• Гениальный разум.
• Евромонтажгруп
• Изобретение Дедала.
• Изобретения «по заказу». (т.Эдисон)
• Истоия из жизни
• История электричества
• Как получить электричество из ничего?!
• Катушка Тесла
• Лампочка долгожительница
• Майкл Фарадей
• Мировая система передачи энергии
• НКУ.
• Никола Тесла. Изобретения за гранью разу
• Первые теории электричества
• Про лампочку Ильича
• С Новым Годом.
• Свет и энергия. (Т.Эдисон)
• Семинар «Евромонтажгруп»
• Смешные истории
• Спирт из электричества.
• Статическое электричество в природе.
• Томас Эдисон
• Трансформатор Тесла
• Тунгусский метеорит
• Уникальная система мониторинга
• Храм электричества.
• Электрический стул. История изобретения.
• Электричество Шумерской цивилизации.
• Электричество в природе. Молния.
• Электричество древнего Египта.
• Электромагнитный шунт
• Электрощитовое оборудование
• великие физики.
• знакомство с системами шинопровода «LS C
• интересные факты

ФИЗИКА

§ 37. Сила тока. Единицы силы тока

Действия электрического тока, которые были описаны в § 35, могут проявляться в разной степени — сильнее или слабее. Опыты показывают, что интенсивность (степень действия) электрического тока зависит от заряда, проходящего по цепи в 1 с.

Когда свободная заряженная частица — электрон в металле или ион в растворе кислот, солей или щелочей — движется по электрической цепи, то вместе с ней происходит и перемещение заряда. Чем больше частиц переместится от одного полюса источника тока к другому или просто от одного конца участка цепи к другому, тем больше общий заряд q, перенесённый частицами.

Ампер Андре Мари (1775-1836)
Французский физик и математик, создал первую теорию, которая выражала связь электрических и магнитных явлений. Ввёл в физику понятие «электрический ток».

Электрический заряд, проходящий через поперечное сечение проводника в 1 с, определяет силу тока в цепи. Значит, сила тока равна отношению электрического заряда q, прошедшего через поперечное сечение проводника, ко времени его прохождения t, т. е.

I = q/t

где I — сила тока.

На Международной конференции по мерам и весам в 1948 г. было решено в основу определения единицы силы тока положить явление взаимодействия двух проводников с током. Ознакомимся сначала с этим явлением на опыте.

На рисунке 60 изображены два гибких прямых проводника, расположенных параллельно друг другу. Оба проводника подсоединены к источнику тока. При замыкании цепи по проводникам протекает ток, вследствие чего они взаимодействуют — притягиваются или отталкиваются, в зависимости от направления токов в них.

Рис. 60. Взаимодействие проводников с током

Силу взаимодействия проводников с током можно измерить

Эта сила, как показывают расчёты и опыты, зависит от длины проводников, расстояния между ними, среды, в которой находятся проводники, и, что самое важное для нас, от силы тока в проводниках. Если одинаковы все условия, кроме силы токов, то, чем больше сила тока в каждом проводнике, тем с большей силой они взаимодействуют между собой

Представим теперь себе, что взяты очень тонкие и очень длинные параллельные проводники. Расстояние между ними 1 м, и находятся они в вакууме. Сила тока в них одинакова.

За единицу силы тока принимают силу тока, при которой отрезки таких параллельных проводников длиной 1 м взаимодействуют с силой 2 • 10-7 Н (0,0000002 Н).

Эту единицу силы тока называют ампером (А). Так она названа в честь французского учёного Андре Ампера.

Применяют также дольные и кратные единицы силы тока: миллиампер (мА), микроампер (мкА), килоампер (кА).

1мА = 0,001 А;

1 мкА = 0,000001 А;

1кА=1000А.

Чтобы представить себе, что такое ампер, приведём примеры: сила тока в спирали лампы карманного фонаря 0,25 А = 250 мА. В осветительных лампах, используемых в наших квартирах, сила тока составляет от 7 до 400 мА (в зависимости от мощности лампы).

Через единицу силы тока — 1 А определяется единица электрического заряда — 1 Кл, о которой было сказано в § 28.

Так как I = q/t, то q = It. Полагая I = 1 А, t = 1 с, получим единицу электрического заряда — 1 Кл.

1 кулон = 1 ампер • 1 секунду,

или

1Кл = 1А • 1с = 1А • с.

За единицу электрического заряда принимают электрический заряд, проходящий сквозь поперечное сечение проводника при силе тока 1 Аза время 1 с.

Из формулы q = It следует, что электрический заряд, проходящий через поперечное сечение проводника, зависит от силы тока и времени его прохождения. Например, в осветительной лампе, в которой сила тока равна 400 мА, сквозь поперечное сечение спирали за 1 мин проходит электрический заряд, равный 24 Кл.

Электрический заряд имеет также другое название — количество электричества.

Сила тока в различных потребителях электроэнергии

Вопросы

1. От чего зависит интенсивность действий электрического тока?
2. Какой величиной определяется сила тока в электрической цепи?
3. Как выражается сила тока через электрический заряд и время?
4. Что принимают за единицу силы тока? Как называется эта единица?
5. Какие дольные и кратные амперу единицы силы тока вы знаете?
6. Как выражается электрический заряд (количество электричества) через силу тока в проводнике и время его прохождения?

Упражнение 24

1. Выразите в амперах силу тока, равную 2000 мА; 100 мА; 55 мА; 3 кА.
2. Сила тока в цепи электрической плитки равна 1,4 А. Какой электрический заряд проходит через поперечное сечение её спирали за 10 мин?
3. Сила тока в цепи электрической лампы равна 0,3 А. Сколько электронов проходит через поперечное сечение спирали за 5 мин?

Мощность электрического тока

Работа, произведенная в единицу времени, называется мощностью и обозначается буквой P.

Из этой формулы имеем:

A = P × t.

Единица измерения мощности:

1 (Дж/сек) иначе называется ваттом (Вт). Подставляя в формулу мощности выражение для работы электрического тока, имеем:

P = U × I (Вт).

Формула мощности электрического тока может быть выражена также через потребляемый ток и сопротивление потребителя:

Кроме ватта, на практике применяются более крупные единицы измерения электрической мощности. Электрическая мощность измеряется в:

100 Вт = 1 гектоватт (гВт); 1000 Вт = 1 киловатт (кВт); 1000000 Вт = 1 мегаватт (МВт).

Электрическая мощность измеряется специальным прибором – ваттметром. Ваттметр имеет две обмотки (катушки): последовательную и параллельную. Последовательная катушка является токовой и включается последовательно с нагрузкой на участке цепи, где производятся измерения, а параллельная катушка – это катушка напряжения, она соответственно включается параллельно этой нагрузке.  Принцип действия ваттметра основан на взаимодействии двух магнитных потоков создаваемых током, протекающим по обмотке подвижной катушки (токовой катушки), и током, проходящим по неподвижной катушке (катушке напряжения). При прохождении измеряемого тока по обмотке подвижной и неподвижной катушек образуются два магнитных поля, при взаимодействии которых подвижная катушка стремится расположится так, чтобы направление ее магнитного поля совпадало с направлением магнитного поля неподвижной катушки. Вращающему моменту противодействует момент, созданный спиральными пружинками, через которые в подвижную катушку проводится измеряемый ток. Противодействующий момент пружинок прямо пропорционален углу поворота катушки. Стрелка, укрепленная на подвижной катушке, указывает значение измеряемой величины. Схема включения ваттметра показана на рисунке 2.

Если вы решили измерить потребляемую мощность, какой либо имеющейся у вас нагрузки, и при этом у вас отсутствует ваттметр, вы можете “изготовить” ваттметр своими руками. Из формулы P = I × U видно, что мощность, потребляемую в сети, можно определить, умножив ток на напряжение. Поэтому для определения мощности, потребляемой из сети, следует использовать два прибора, вольтметр и амперметр. Измерив амперметром потребляемый ток и вольтметром напряжение питающей сети, необходимо показание амперметра умножить на показание вольтметра.

Так, например, мощность, потребляемая сопротивлением r, при показании амперметра 3 А и вольтметра 220 В будет:

P = I × U = 3 × 220 = 660 Вт.

Для практических измерений электрической работы (энергии) джоуль является слишком мелкой единицей.

Если время t подставлять не в секундах, а в часах, то получим более крупные единицы электрической энергии:

1 Дж = 1 Вт × сек; 1 Вт × ч = 3600 ватт × секунд = 3600 Дж; 100 Вт × ч = 1 гектоватт × час (гВт × ч); 1000 Вт × ч = 1 киловатт × час (кВт × ч).

Электрическая энергия измеряется счетчиками электрической энергии.

Видео 1. Работа и мощность электрического тока

https://youtube.com/watch?v=NTs6S2JYUtA

Видео 1. Работа и мощность электрического тока

https://youtube.com/watch?v=2gVWNrh-2no

Видео 2. Еще немного о мощности

Пример 1. Определить мощность, потребляемую электрическим двигателем, если ток в цепи равен 8 А и двигатель включен в сеть напряжением 220 В.

P = I × U = 8 × 220 = 1760 Вт = 17,6 гВт = 1,76 кВт.

Пример 2. Какова мощность, потребляемая электрической плиткой, если плитка берет из сети ток в 5 А, а сопротивление спирали плитки равно 24 Ом?

P = I 2 × r = 25 × 24 = 600 Вт = 6 гВт = 0,6 кВт.

При переводе механической мощности в электрическую и обратно необходимо помнить, что 1 лошадиная сила (л. с.) = 736 Вт; 1 киловат (кВт) = 1,36 л. с.

Пример 3. Определить энергию, расходуемую электрической плиткой мощностью 600 Вт в течение 5 часов.

A = P × t = 600 × 5 = 3000 Вт × ч = 30 гВт × ч = 3 кВт × ч

Пример 4. Определить стоимость горения двенадцати электрических ламп в течение месяца (30 дней), если четыре из них по 60 Вт горят по 6 часов в сутки, а остальные восемь ламп по 25 Вт горят по 4 часа в сутки. Цена за энергию (тариф) 2,5 рубля за 1 кВт × ч.

Мощность четырех ламп по 60 Вт.

P = 60 × 4 = 240 Вт.

Число часов горения этих ламп в месяц:

t = 6 × 30 = 180 часов.

Энергия, расходуемая этими лампами:

A = P × t = 240 × 180 = 43200 Вт × ч = 43,2 кВт × ч.

Мощность остальных восьми ламп по 25 Вт.

P = 25 × 8 = 200 Вт.

Число часов горения этих ламп в месяц:

t = 4 × 30 = 120 часов.

Энергия, расходуемая этими лампами:

A = P × t = 200 × 120 = 24000 Вт × ч = 24 кВт × ч.

Общее количество расходуемой энергии:

43,2 + 24 = 67,2 кВт × ч

Стоимость всей потребленной энергии:

67,2 × 2,5 = 168 рублей.

Последовательное соединение проводников

Сопротивление при последовательном соединении проводников

Последовательное соединение проводников – это когда к одному проводнику мы соединяем другой проводник и так по цепочке. Это и есть последовательное соединение проводников. Их можно соединять с друг другом сколь угодно много.

последовательное соединение резисторов

Чему же будет равняться их общее сопротивление? Оказывается, все просто. Оно будет равняться сумме всех сопротивлений проводников в этой цепи.

Получается, можно записать, что

формула при последовательном соединении резисторов

Пример

У нас есть 3 проводника, которые соединены последовательно. Сопротивление первого 3 Ома, второго 5 Ом, третьего 2 Ома. Найти их общее сопротивление в цепи.

Решение

R_общее =R₁ + R₂ + R₃ = 3+5+2=10 Ом.

То есть, как вы видите, цепочку из 3 резисторов мы просто заменили на один резистор R_AB .

показать на реальном примере с помощью мультиметра
Видео где подробно расписывается про эти соединения:

https://youtube.com/watch?v=0hFWeR8ybxs

Сила тока через последовательное соединение проводников

Что будет, если мы подадим напряжение на концы такого резистора? Через него сражу же побежит электрический ток, сила которого будет вычисляться по закону Ома I=U/R.

Получается, если через резистор R_AB течет какой-то определенный ток, следовательно, если разложить наш резистор на составляющие R₁ , R₂ , R₃ , то получится, что через них течет та же самая сила тока, которая текла через резистор R_AB .

сила тока через последовательное соединение проводников

Получается, что при последовательном соединении проводников сила тока, которая течет через каждый проводник одинакова. То есть через резистор R₁ течет такая же сила тока, как и через резистор R₂ и такая же сила тока течет через резистор R₃ .

Напряжение при последовательном соединении проводников

Давайте еще раз рассмотрим цепь с тремя резисторами

Как мы уже знаем, при последовательном соединении через каждый резистор проходит одна и та же сила тока. Но вот что будет с напряжением на каждом резисторе и как его найти?

Оказывается, все довольно таки просто. Для этого надо снова вспомнить закон дядюшки Ома и просто вычислить напряжение на  любом резисторе. Давайте так и сделаем.

Пусть у нас будет цепь с такими параметрами.

Мы теперь знаем, что сила тока в такой цепи будет везде одинакова. Но какой ее номинал? Вот в чем загвоздка. Для начала нам надо привести эту цепь к такому виду.

Получается, что в данном случае R_AB =R₁ + R₂ + R₃ = 2+3+5=10 Ом. Отсюда уже находим силу тока по закону Ома I=U/R=10/10=1 Ампер.

Половина дела сделано. Теперь осталось узнать, какое напряжение падает на каждом резисторе. То есть нам надо найти значения U_R1 , U_R2 , U_R3  . Но как это сделать?

Да все также, через закон Ома. Мы знаем, что через каждый резистор проходит сила тока 1 Ампер, мы уже вычислили это значение. Закон ома гласит I=U/R , отсюда получаем, что U=IR.

Следовательно,

U_R1 = IR₁ =1×2=2 Вольта

U_R2 = IR₂ = 1×3=3 Вольта

U_R3 = IR₃ =1×5=5 Вольт

Теперь начинается самое интересное. Если сложить все падения напряжений на резисторах, то можно получить… напряжение источника! Он у нас равен 10 Вольт.

Получается

U=U_R1+U_R2+U_R3

Мы получили самый простой делитель напряжения.

Вывод: сумма падений напряжений при последовательном соединении равняется напряжению питания.

Вывод

Всем привычное электричество создает для людей комфорт: интернет, электрические сети освещения, телевидение, бытовые агрегаты. Промышленность напрямую зависит от электрической энергии, поэтому надо понимать, как находить силу тока в цепи. В медицине много приборов и устройств работают от электричества с нужной силой тока.

Для практических измерений важно понимать, что сила электрического тока измеряется с учетом его поведения: переменный или постоянный, импульсный. Этими измерениями характеризуется работа многих приборов и устройств

Специалисты различают следующие значения измеряемого тока: амплитудное, среднее, мгновенное, действующее. Занимаясь измерениями силы тока, надо всегда соблюдать правила безопасности проведения работ с электричеством.

Похожие записи:

Что такое рекуперация энергии при торможении в электротранспорте? Почему моргает светодиодная лампочка при выключенном свете Какие фитолампы лучше для рассады и как правильно ими пользоваться? Сколько энергии потребляет светодиод? Логическое реле logo 230rc Блок развертки телевизора самсунг
