Как установить противотуманные фары на газель некст

Выбираем место установки

Как установить противотуманные фары на ваз 2109

Настала пора определиться с местом установки противотуманных фар. На многих автомобилях, не оснащенных противотуманным светом, предусмотрены места установки ПТФ. Они закрыты декоративными заглушками. Но на некоторых модификациях Газелей Бизнес установлены бамперы без таких заглушек – ставь противотуманные фары, куда хочешь и как хочешь. Тут есть два варианта:

  1. Купить бампер с заглушками.
  2. Прорезать окна под фонари в произвольном месте бампера.

Первый вариант чуть накладнее, но вместе с посадочными местами мы получаем места крепления фар.

Бампер с посадочными местами для установки ПТФ

Второй дешевле, но придется что-то мудрить с креплением фонарей – не приколачивать же их гвоздями, которые будут торчать наружу.

Важно! Если мы решили выбирать место установки ПТФ произвольно, то необходимо хорошо знать требования и стандарты по установке противотуманных фонарей

Требования к противотуманкам

Требований, регламентирующих место установки противотуманных фар, немного, но они есть. Открываем ГОСТ Р41.48-2004 пункт 6.3 и читаем:

  • 6.3.4.1 По ширине – та точка поверхности, видимой в направлении исходной оси, которая в наибольшей степени удалена от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства;
  • 6.3.4.2 По высоте – не менее 250 мм над поверхностью грунта и не более 800 мм над поверхностью грунта.
  • 6.3.4.2.1 Ни одна из точек на поверхности, видимой в направлении исходной оси, не должна находиться выше наиболее высокой точки поверхности, видимой в направлении исходной оси, фары ближнего света;
  • 6.3.4.3 По длине – спереди транспортного средства. Это условие считают выполненным, если излучаемый свет не мешает водителю ни непосредственно, ни косвенно за счет отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.

Формулировки довольно заумные, но на самом деле все просто, достаточно взглянуть на рисунок ниже:

Ставить или не ставить? Мнение водителей

Судя по отзывам, водители единодушно приветствуют установку «противотуманок». Вопрос лишь в том, какие фары ставить на «Газель». Автомобильная промышленность только сейчас «доросла» до их установки, а первые модели этого были лишены. Поэтому водителями чаще всего именно эта проблема затрагивается на специализированных форумах.

Также водители считают, что лучше использовать желтые «противотуманки», при этом не стоит скупиться на хорошие ПТФ.

Рекомендуют для тумана лампы «Осрам Алл», для снега – «Найт Брекер» или «Бош».

Противотуманные фары на Газель – практические нюансы установки

Для улучшения видимости на дороге уже давно используются противотуманные фары. Они оправдывают себя не только в туман, но также зимой во время метели или в ночное время на плохой дороге. Каждому приходилось видеть желтый свет противотуманок, но в последнее время благодаря мощности ламп световой поток изменился. Осталось рассмотреть вопрос, как установить такие источники света на коммерческий автомобиль Газель.

ПТФ могут устанавливаться и на бампер

Противотуманные фары и их выбор

Противотуманные фары, как ясно из их названия, необходимы для борьбы со скверной видимостью в пелене тумана. А еще противотуманки выручают при снегопаде, дожде и, конечно же, в тумане. Цвет противотуманных огней обычно красный, желтый, белый, зеленый, синий. Противотуманки, в отличие от стандартных фар светят узкими и одновременно плоскими лучами, благодаря чему видимость в тумане и при прочей непогоде становится однозначно лучше.

Противотуманные фары применяются на транспорте широко. Ими оснащают все – от бывалых Жигулей до современной иномарки, от грузовой Газели до 50-местного автобуса или громадной фуры. Поэтому и ассортимент противотуманок сейчас широкий. У современных противотуманных фар масса конструктивных особенностей, а по дизайну они всегда удачно исполнены. Вы получаете не только крайне нужную светотехнику, но и преображаете свой автомобиль. Однако, вопрос тут стоит такой: как выбрать противотуманные фары?

Учитывайте набор некоторых факторов. Дело тут заключено в технических параметрах оптики. Купить противотуманные фары для автомобиля нужно, прежде всего, ориентируясь на их цвет, заводскую маркировку изделий и место расположения на конкретной модели:

1. Оптимальнее всего купить белые противотуманные фары либо желтые. Лучи такого цветового спектра способны наиболее хорошо рассеиваться в каплях воды и пелене инея. Противотуманки других цветов рассеиваются несколько хуже. 2. На качественных фарах всегда присутствует маркировка — определенное буквенно-цифровое обозначение, состоящее из цифр, относящихся к коду государства, а также имеющее букву В в составе. Она гласит, что фары именно противотуманные, а не просто декоративные. Далее вы найдете H1, H2, H3 или H7 – так обозначают галогеновые источники света. В противотуманных огнях используются исключительно галогенки, потому что газоразрядные слепят, а обычные плохо действуют. 3. Установка противотуманных фар своими руками либо же в автосервисе должна быть продуманной. Соблюдайте положения госстандарта (ГОСТа). Например, спереди транспортного средства разрешена установка только двух фар, и удалять их от бокового габарита следует максимум 0,4 м. Нельзя, чтобы противотуманные фары располагались выше 0,8 м над землей. Получается, что на крыше или кенгурятнике автомобиля противотуманки располагаться не должны. 4. Хорошие ПТФ обычно содержат в маркировке символы 02 или Е, а лампы ставятся в них не мощнее 60 Вт. Отметим, что фары-противотуманки нужно располагать ниже уровня основных фар.

Как видите, противотуманные огни играют огромную роль в безопасности поездок, а выбирать и устанавливать их нужно с умом и пот требованиям ГОСТа.

Кузовной ремонт и окраска Вашего авто под ключ в Москве

Компания Мега-Сервис в Москве делает установку и замену противотуманных фар. Установка фонаря и лампы на авто нужно делать в автосервисе. Придя в наш салон, Вам не нужно будет тратить своё время и подвергать себя опасности.

Схема работы по установке и замене противотуманных автомобильных фар.

  • Сразу после обращения в наш центр кузовного ремонта, с Вами в обязательном порядке свяжется наш менеджер, с ним Вы обязательно обсудите свою проблему, обговорите сроки и примерную стоимость. менеджер так же определит в какой именно центр Вас направить.
  • Уже следующим шагом будет осмотр автомобиля Газель Next . У нас работают не только хорошие мастера, но и используется высококлассное профессиональное оборудование для осмотра авто. Будут подобраны правильно подходящие фонарь и лампа.
  • Сразу же наши мастера выявят проблему, познакомят Вас с работой, покажут схему работы, которую необходимо провести и ознакомят с окончательной ценой данной услуги по усовершенствованию авто.
  • Ничего заранее оплачивать не нужно! Вы оплачиваете услугу только лишь после того, как заберёте машину, проверите работы по установке или замене лампы и фонаря, и только после оценки качества и полного подключения оборудования, Вы должны будете оплатить услугу.

Выбираем место установки

Как установить противотуманные фары на ваз 2109

Настала пора определиться с местом установки противотуманных фар. На многих автомобилях, не оснащенных противотуманным светом, предусмотрены места установки ПТФ. Они закрыты декоративными заглушками. Но на некоторых модификациях Газелей Бизнес установлены бамперы без таких заглушек – ставь противотуманные фары, куда хочешь и как хочешь. Тут есть два варианта:

  1. Купить бампер с заглушками.
  2. Прорезать окна под фонари в произвольном месте бампера.

Первый вариант чуть накладнее, но вместе с посадочными местами мы получаем места крепления фар.

Бампер с посадочными местами для установки ПТФ

Второй дешевле, но придется что-то мудрить с креплением фонарей – не приколачивать же их гвоздями, которые будут торчать наружу.

Важно! Если мы решили выбирать место установки ПТФ произвольно, то необходимо хорошо знать требования и стандарты по установке противотуманных фонарей

Требования к противотуманкам

Требований, регламентирующих место установки противотуманных фар, немного, но они есть. Открываем ГОСТ Р41.48-2004 пункт 6.3 и читаем:

  • 6.3.4.1 По ширине – та точка поверхности, видимой в направлении исходной оси, которая в наибольшей степени удалена от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства;
  • 6.3.4.2 По высоте – не менее 250 мм над поверхностью грунта и не более 800 мм над поверхностью грунта.
  • 6.3.4.2.1 Ни одна из точек на поверхности, видимой в направлении исходной оси, не должна находиться выше наиболее высокой точки поверхности, видимой в направлении исходной оси, фары ближнего света;
  • 6.3.4.3 По длине – спереди транспортного средства. Это условие считают выполненным, если излучаемый свет не мешает водителю ни непосредственно, ни косвенно за счет отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.

Формулировки довольно заумные, но на самом деле все просто, достаточно взглянуть на рисунок ниже:

Установка и подключение ПТФ

Чтобы установить, сначала нужно определиться с местом установки. По правилам противотуманки должны находиться ниже головного света, поэтому их устанавливают на передний бампер. Важным требованием при установке и работе ПТФ является автономное включение. Это связано с большой мощностью ламп, необходимой рассеивания света вдоль дорожного полотна. Для этой цели используется промежуточное реле. Кроме того, для обеспечения дополнительной безопасности применяются предохранители.

Установка и подключение противотуманок состоит из последовательности действий:

У каждого автомобиля свое применение, во многом зависящее от владельца. Но если разговор заходит про Газель, то практически всегда речь идет о коммерческих перевозках.

Причем, маршруты следования нередко заканчиваются вдали от освещенных городских улиц.

Установка противотуманных фар – Газель получает больший световой поток

Поэтому, вопрос улучшения освещения проезжей части актуален как никогда:

Правилами дорожного движения и ГОСТ 8769-75 допускается установка противотуманок и дополнительных фар на крыше при условии, что транспортное средство эксплуатируется в сложных дорожных условиях:

О противотуманных фарах

Противотуманки на ваз 2114: выбираем и устанавливаем

Обычные передние фары в туман, дождь, обильный снегопад дают мало пользы: от них пространство перед машиной не просматривается, ограничено белесой пеленой, особенно в дальнем режиме. Происходит это из-за отражения света от капель тумана, дождя, снежинок.

В такой ситуации незаменимым помощником служит блок противотуманных фар (ПТФ), установка которого на любой автомобиль позволит равномерно осветить дорогу и избежать опасных ситуаций.

Но важно не забывать, что фара фаре рознь, и знать кое-что об этом не помешает любому водителю. Неплохими характеристиками обладают российские противотуманные фары, производимые на предприятиях «Бош-Рязань», «Автосвет». Вполне бюджетная стоимость – еще один плюс таких изделий

Вполне бюджетная стоимость – еще один плюс таких изделий

Неплохими характеристиками обладают российские противотуманные фары, производимые на предприятиях «Бош-Рязань», «Автосвет». Вполне бюджетная стоимость – еще один плюс таких изделий.

Фары азиатских фирм Al Khateeb и Saca более привлекательны своим внешним видом, но их стоимость вдвое выше российских, а большая мощность часто ведет к перегреву и деформации пластмассовых деталей.

Самой качественной противотуманной оптикой считаются приборы немецкой компании Hella, но это удовольствие из-за стоимости доступно не всякому водителю.

При покупке прежде всего обращайте внимание на внешний вид фары (комплекта): «противотуманки» имеют маркер в виде буквы «В». Далее проверяется герметичность между рассеивателем и отражателем (корпусом). Нарушение непроницаемости этого соединения приведет к сокращению срока службы фары

Нарушение непроницаемости этого соединения приведет к сокращению срока службы фары.

ГАЗ Газель Next Трудяжка › Бортжурнал › Установка ПТФ

Ну вот, как и планировалось, установил ПТФ.

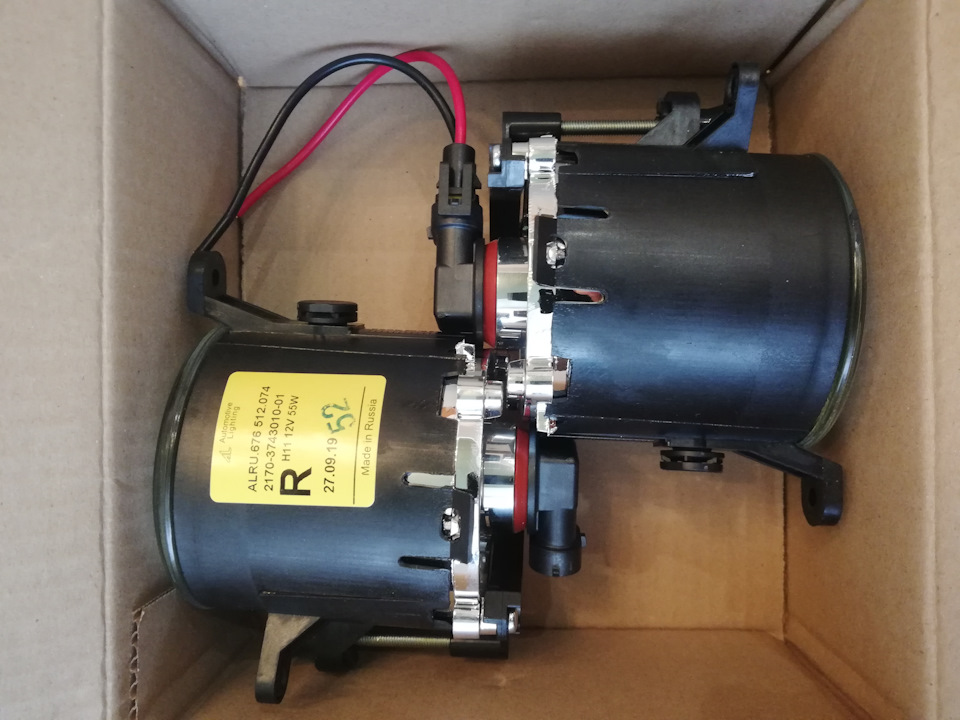

Для установки ПТФ я собрал следующий комплект:— ПТФ фирмы BOSCHАртикул: 09.998Каталожный номер: ALRU.676512. 073/074 (073 — левая и 074 – правая)Производитель: BOSCH (покупал в автомагазине за 1850 руб.)

И так по порядку процесс установки:1.Как ранее уже писал, дополнительные кнопки я установил на панель управления, в том числе и кнопку для включения ПТФ.2. Устанавливаем реле и предохранитель в штатные места, по заводской схеме, они установлены следующим образом:— предохранителем в первую ячейку (с правой нижней стороны).— реле во вторую ячейку (с левой верхней стороны)

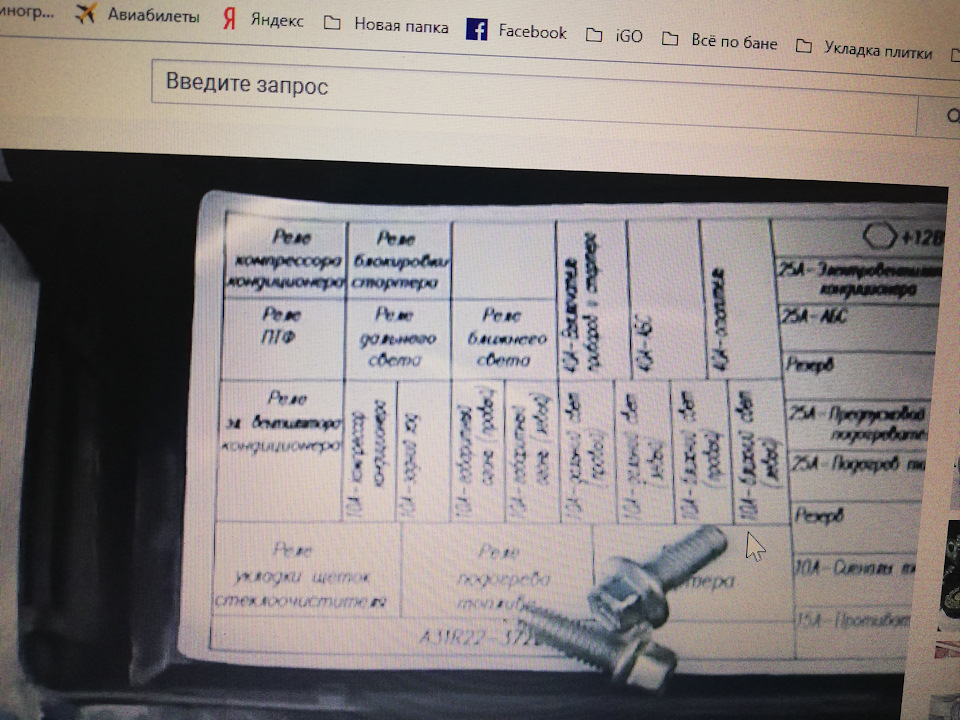

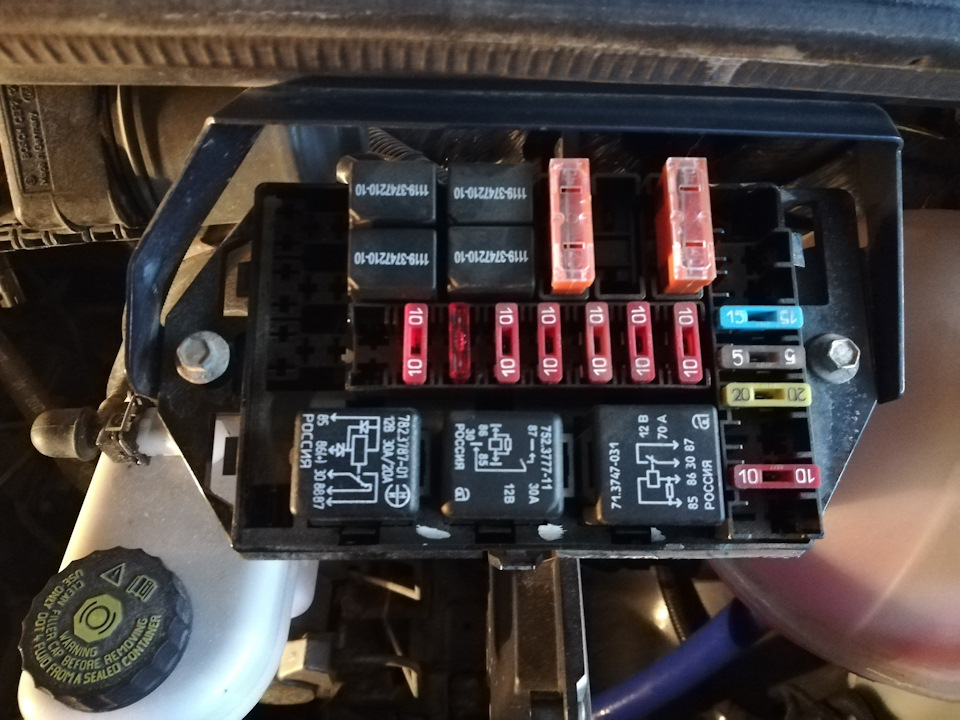

Для установки реле и предохранителя, открываем блок предохранителей в моторном отсеке, снимем с него крышку, откручиваем его от крепления и снимаем с него нижний защитный кожух.

Приступаем к установке предохранителя:Для установки его установки необходимо подготовить и установить один провод с двумя клеммами (мама).Одна клемма этого провода вставляется в имеющиеся (отверстия) паз под предохранитель, вторая клемма пойдет имеющиеся (отверстия) паз для реле. Сразу отвечу на вопрос «Почему одна клемма под предохранитель?», потому, что вторая там уже есть, она запитана от плюсовой шины блока предохранителей.

Далее устанавливаем реле:Для его установки необходимо подготовить и установить ещё три провода с клеммами (мама) в имеющиеся там (отверстия) пазы.Смотрим схему его подключения реле:— питания на катушку реле (-)— питания на катушку реле (+)— вход питания (+)— выход питания (+)То есть, для его подключения нам необходимо подключить контакты следующим образом (цвета напишу, как на фото ниже):— массу берем от провода реле массы дальнего света (черный провод);— управляющий провод от кнопки включения ПТФ, который вывели с кабины (желтый провод с красной полосой);— питания (+) от предохранителя (сиреневый с черной полосой);— провод подающие питание (+) на ПТФ (сиреневый).

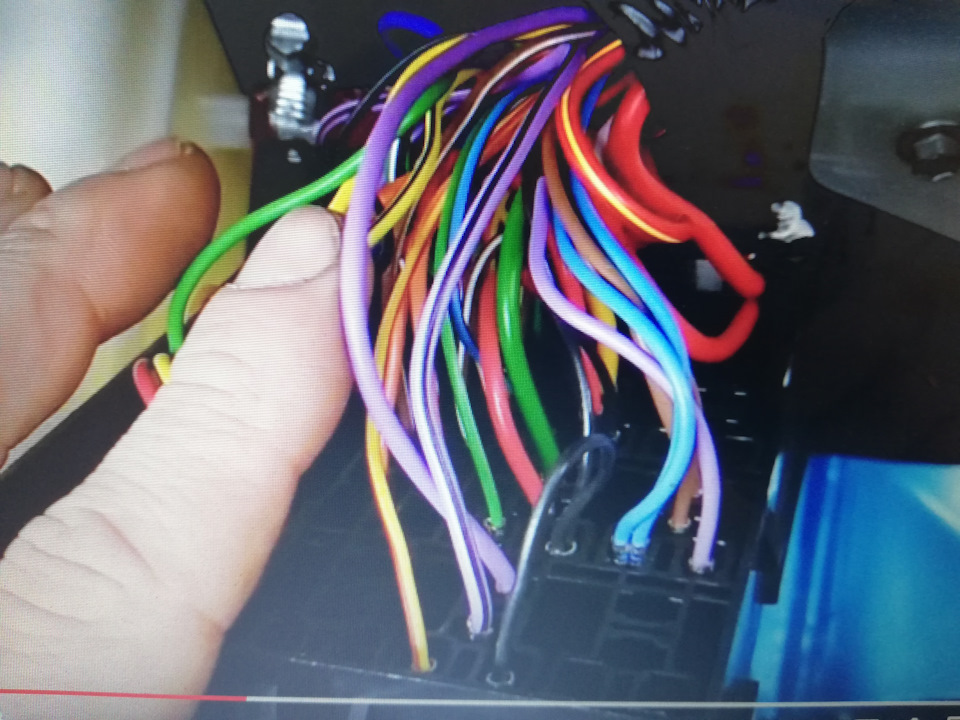

3. Разводим проводку от клеммы (выход питания (+) по лонжеронам проводку к ПТФ.4. Проверяем собранную проводку, для этого подключаем ПТФ, включаем габариты и кнопкой включаем ПТФ.5. После проверки собираем и ставим блок предохранителей.Все работы в моторном отсеке и в кабине закончены, переходим к снятию бампера и установке в него ПТФ.

6. Делаем отверстия под ПТФ.Я делал отверстия под ПТФ без снятия бампера. Чтобы быстро и аккуратно сделать отверстия, я использовал корону на 80 мм. по дереву.Вот результат такого пропила коронкой

Первоисточник, откуда я брал инфу по подключению ПТФ

Ездим и радуемся очередной доработке.Всем удачи!

Источник

Что учитывать во время подключения

Во время подключения учитывайте, что новые панели-приборки Газелей оснащены центральным переключателем, у которого есть положение отдельное для противотуманок, поэтому можно не врезать отдельную кнопку.

Ряд моментов регламентирует, где и как должны ставиться дополнительные осветительные приборы:

  • Прежде всего, это высота, которая должна быть не менее 25 сантиметров от поверхности дорожного полотна.
  • Устанавливать противотуманки следует таким образом, чтобы соблюдать симметрию с осью самого транспортного средства.
  • За внешние габариты машины эти и любые другие приборы не могут выступать более, чем на 40 см.
  • И в любом случае, поток света не может быть выше потока основных фар ближнего освещения.

В отдельных случаях ПДД позволяет установку противотуманных фар на крыше транспортного средства. Например, если речь идет о полноприводном автомобиле с высокой проходимостью. Или условия его эксплуатации настолько являются жесткими, что даже изготовление наклеек на фары не способно обеспечить их защиту от попадания камней.

ПТФ перед установкой

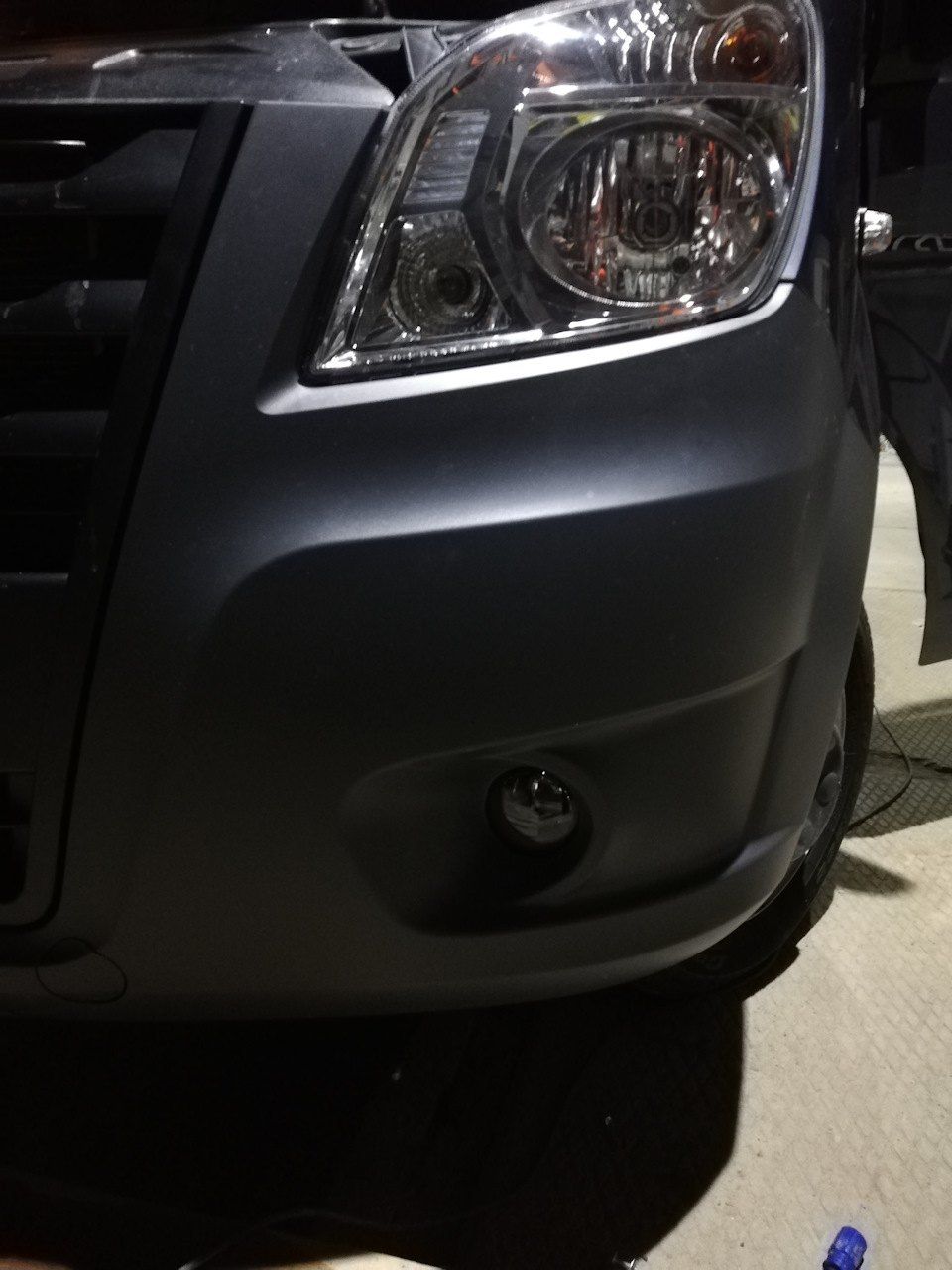

Устанавливаем на передний бампер

При этом, на первом фото можно увидеть, что завод-изготовитель уже обозначил места под будущие крепления противотуманок в бампере. Можно выбрать и другое место, не забывая о рекомендациях сотрудников ГИБДД, сказанных выше.

Опять же, на рынке существует достаточное разнообразие фар, исходя из формы и габаритов. Чаще всего, на Газель ставят фары прямоугольной, квадратной либо овальной формы. А вот уже после покупки придется определяться, где смогут разместиться ваши осветительные приборы.

О противотуманных фарах

Обычные передние фары в туман, дождь, обильный снегопад дают мало пользы: от них пространство перед машиной не просматривается, ограничено белесой пеленой, особенно в дальнем режиме. Происходит это из-за отражения света от капель тумана, дождя, снежинок.

В такой ситуации незаменимым помощником служит блок противотуманных фар (ПТФ), установка которого на любой автомобиль позволит равномерно осветить дорогу и избежать опасных ситуаций.

Но важно не забывать, что фара фаре рознь, и знать кое-что об этом не помешает любому водителю. Неплохими характеристиками обладают российские противотуманные фары, производимые на предприятиях «Бош-Рязань», «Автосвет». Вполне бюджетная стоимость – еще один плюс таких изделий

Вполне бюджетная стоимость – еще один плюс таких изделий

Неплохими характеристиками обладают российские противотуманные фары, производимые на предприятиях «Бош-Рязань», «Автосвет». Вполне бюджетная стоимость – еще один плюс таких изделий.

Фары азиатских фирм Al Khateeb и Saca более привлекательны своим внешним видом, но их стоимость вдвое выше российских, а большая мощность часто ведет к перегреву и деформации пластмассовых деталей.

Самой качественной противотуманной оптикой считаются приборы немецкой компании Hella, но это удовольствие из-за стоимости доступно не всякому водителю.

При покупке прежде всего обращайте внимание на внешний вид фары (комплекта): «противотуманки» имеют маркер в виде буквы «В». Далее проверяется герметичность между рассеивателем и отражателем (корпусом). Нарушение непроницаемости этого соединения приведет к сокращению срока службы фары

Нарушение непроницаемости этого соединения приведет к сокращению срока службы фары.

Что учитывать во время подключения

Во время подключения учитывайте, что новые панели-приборки Газелей оснащены центральным переключателем, у которого есть положение отдельное для противотуманок, поэтому можно не врезать отдельную кнопку.

Ряд моментов регламентирует, где и как должны ставиться дополнительные осветительные приборы:

  • Прежде всего, это высота, которая должна быть не менее 25 сантиметров от поверхности дорожного полотна.
  • Устанавливать противотуманки следует таким образом, чтобы соблюдать симметрию с осью самого транспортного средства.
  • За внешние габариты машины эти и любые другие приборы не могут выступать более, чем на 40 см.
  • И в любом случае, поток света не может быть выше потока основных фар ближнего освещения.

В отдельных случаях ПДД позволяет установку противотуманных фар на крыше транспортного средства. Например, если речь идет о полноприводном автомобиле с высокой проходимостью. Или условия его эксплуатации настолько являются жесткими, что даже изготовление наклеек на фары не способно обеспечить их защиту от попадания камней.

ПТФ перед установкой

Устанавливаем на передний бампер

При этом, на первом фото можно увидеть, что завод-изготовитель уже обозначил места под будущие крепления противотуманок в бампере. Можно выбрать и другое место, не забывая о рекомендациях сотрудников ГИБДД, сказанных выше.

Опять же, на рынке существует достаточное разнообразие фар, исходя из формы и габаритов. Чаще всего, на Газель ставят фары прямоугольной, квадратной либо овальной формы. А вот уже после покупки придется определяться, где смогут разместиться ваши осветительные приборы.

Например, противотуманная фара Газель Бизнес потребует отверстия под крепление, а передний бампер этого не всегда предусматривает. Поэтому есть 3 основных выхода из этой ситуации:

  • необходимое отверстие вырезать своими руками;
  • закрепить противотуманки сверху на бампере;
  • купить бампер, подготовленный под установку противотуманок.

Вариант с посадочными местами

Итак, если мы установили для себя место крепления противотуманок, то пришло время скомпоновать электрическую цепь, а в дальнейшем ввести ее в штатную. Каждый комплект, который предназначен для дополнительного освещения в условиях плохой погоды, предусматривает не только фары, но и электропроводку для их подключения, а также прерывающее реле и кнопку для запуска освещения.

Еще в комплекте обычно находится инструкция, помогающая правильно подключить и развести проводку на Газель – она тоже будет полезна.

Закрепляем реле в подкапотном пространстве

Основная последовательность действий

Сами работы по подключению противотуманок на Бизнес-Газель будут выполняться таким образом:

  • Установленные фары нужно связать проводами.
  • Колодку с проводами необходимо вывести под капот.
  • Намечаем место под установку прерывающего реле (этот элемент в цепи должен быть обязательно, поэтому если в вашем комплекте его нет – приобретите его отдельно).

Подключение ПТФ к блоку управления в салоне

  • Соединяем проводку между реле и фарами.
  • В салон от реле проводка будет заводиться через технологический вход.

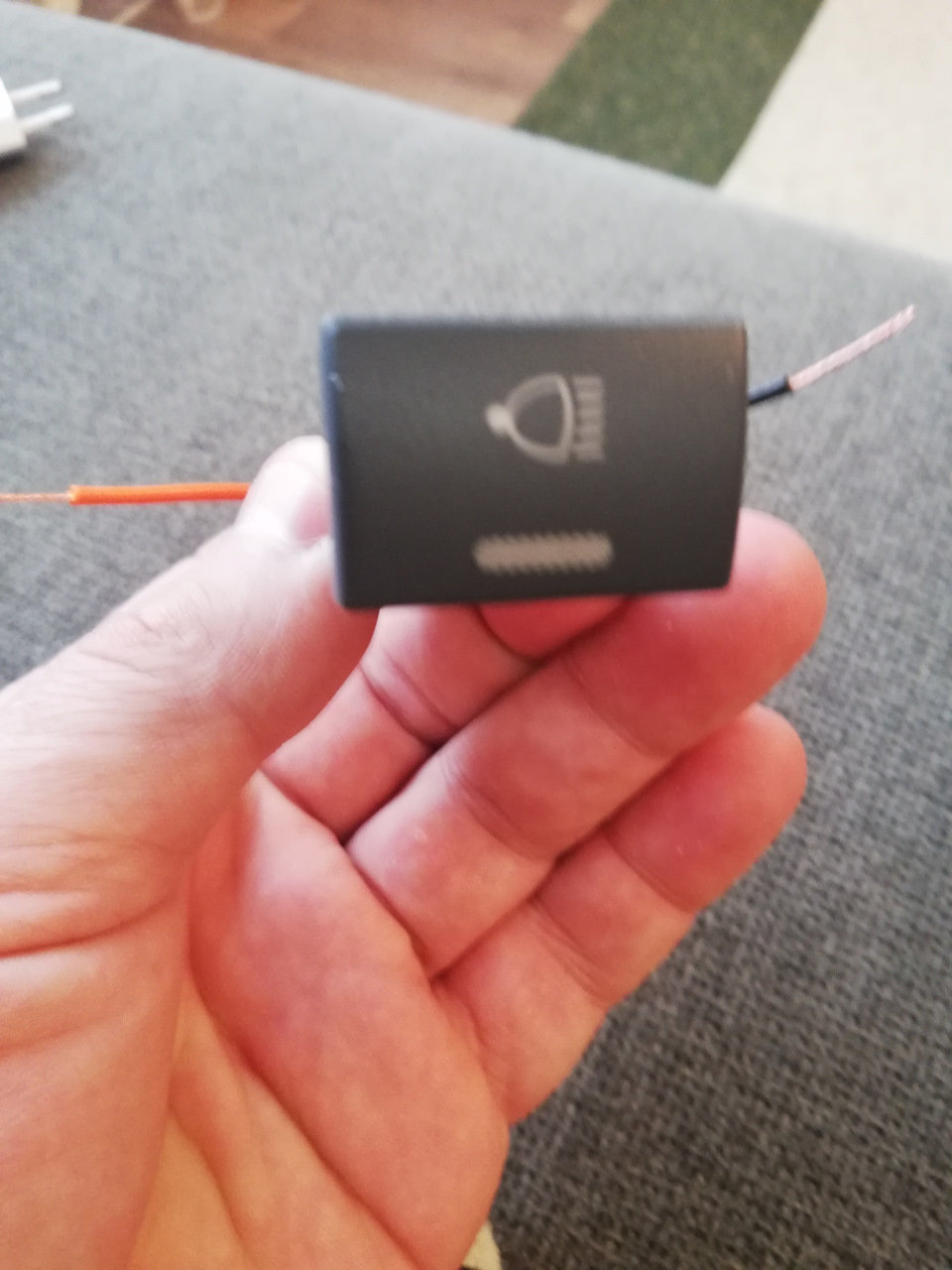

  • Обозначаем место под установку кнопки включения.
  • Монтируем кнопку и подключаем ее к штатной электропроводке.

Как только вся цепь у нас в сборе, необходимо проверить ее работу и правильность подключения проводки к реле.

Замена передней фары

Передние фары на ГАЗ-3302 с бортовой сетью в 12 В маркируются по типам: 0 301 215 203 для правого, 0 301 215 204 для левого блока. Блок лампочек ДХО обеспечивает следующее освещение:

  • дальний свет – используются лампы H1 12 B, 55 Вт;
  • ближнее освещение – устанавливаются лампочки Н7 12 В, 55 Вт;
  • передний габарит – W5W 12 В, 5 Вт;
  • передний указатель поворота – используется лампочка PY21W 12 В, 21 Вт.

Световые элементы меняют самостоятельно. После замены регулируется световой пучок через зубчатое колесо для вертикальной и горизонтальной плоскости.

Основные стадии выполнения работ

На «ГАЗели» старого образца штатные фары с мягким отражателем, который постепенно ржавеет. Часто блоки теряют герметичность соединения крышки, нередко водители жалуются на некорректное подключение проводов. Чтобы исправить положение, конструкцию разбирают, демонтируют все лампочки и проводят полную переустановку.

Самостоятельная замена начинается с подготовки новых элементов, в качестве габаритных огней устанавливается светодиодная полоса:

  1. Тщательно обезжирить внутреннюю поверхность.
  2. Ждать 3 минуты, пока не выветрится сольвент.
  3. На светодиодную полосу наклеить двусторонний скотч.
  4. Расположить полоску светодиодов по краю поворотника.

Демонтаж стекла для модели ГАЗ-3302:

  1. Прогреть старые фары феном, направлять поток воздуха на стекло.
  2. Поддеть тонкой отверткой стекло, приподнять, провести инструментом по периметру.
  1. Почистить отражатель или заменить деталь.
  2. Подготовить посадочное место, убрать остатки клея.
  3. Нанести слой герметика на новые стекла.
  4. Скрутить провода и вывести их за отражатель.
  5. Установить стекло в посадочное место, для затяжки конструкции используют жгут.
  6. Установить поворотник.
  7. Подключить новые габариты: плюс присоединяется на желтый провод габаритного провода, минус – на общий катод фары.

Замена передних фонарей на «ГАЗель Некст» будет отличаться:

  1. Отсоединить минусовую клемму от АКБ.
  2. Снять передний бампер.
  3. Открутить болтовые крепления фары от основы радиаторной рамки.
  4. Отжать фиксатор колодки.
  5. Отсоединить колодку от разъема.
  6. Потянуть блок вперед, снять гнездо шарнира на нижней опоре корпуса (оно крепится на основе радиаторной рамки).
  7. Снять блок-фару.

Установка нового блока производится в обратном порядке.

Блок-фары для «ГАЗели», выпущенной после 2000 года, идут со встроенным электрокоррекором под стандартные однонитевые лампы с цоколем Н7 для дальнего света, Н1 для ближнего освещения.

Нормативы по установке

Фары противотуманные на «Газель» устанавливаются с обязательным учетом мощности их потока. Запрещается использование ПТФ, если этот показатель превышает мощность основных источников света.

Фары должны быть установлены симметрично относительно оси автомобиля.

Если заводом уже предусмотрены и обозначены на бампере места установки «противотуманок», то следует придерживаться заводских рекомендаций и устанавливать фары именно в этих зонах.

После фиксирования ПТФ обязательно проверяется правильность их регулировки. Желательно, чтобы это делалось на станции техобслуживания специалистом-электриком. Этот шаг, пожалуй, самый важный из предыдущих, так как от него зависит качество работы противотуманных фар. Только в этом случае они будут полезным оборудованием.

Основные стадии выполнения работ по подключению

Вот примерная инструкция по подключению:

  1. Прежде всего, в симметричных местах бампера вырезаем два отверстия, в которых будут крепиться источники света и хорошенько смазываем их антикоррозийным средством.
  2. Приобретенную пару противотуманок связываем проводами. Проверьте одинаковость сечения основной проводки автомобиля и той, что идет в комплекте с фарами. Принято считать, что минимальный диаметр сечения должен составлять не менее 0,75 мм.
  3. Обесточиваем питание АКБ автомобиля.
  4. Проводку осуществляем в соответствии со схемой, которая идет в комплектации.

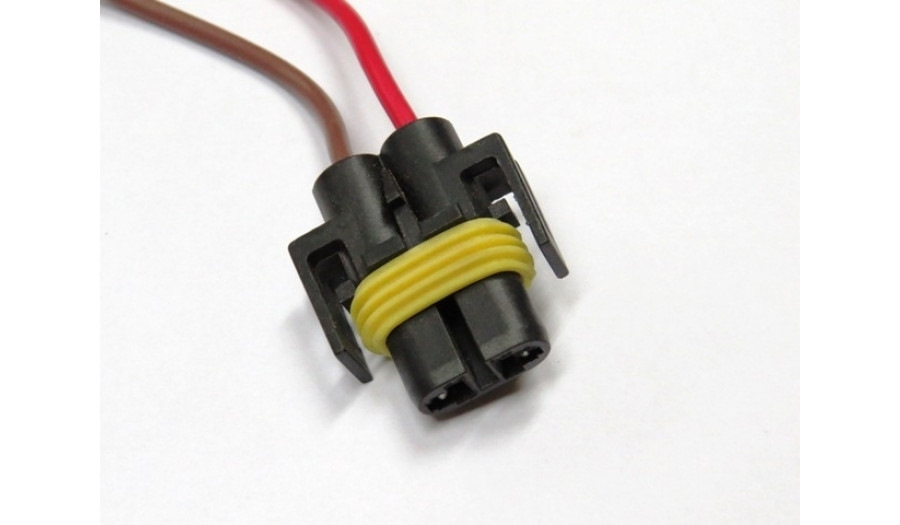

Расшифровка разъемов для подключения фар на Газель

  • Нужно открыть корпус каждой фары и вытащить оттуда наружу оптический ее элемент. Это потребуется для того, чтобы можно было аккуратно вставить галогенную лампочку и не повредить корпус со стеклом в процессе монтажа.
  • Закрутив корпуса фар, ставим контактное реле проводкой вниз. Так мы защитим ее от попадания влаги.
  • Когда вы вставляете галогеновую лампу в ее оптический элемент, не допускайте контактов пальцев рук с поверхностью колбы. Работайте в перчатках или даже оберните колбу тряпкой. Попадание жира на поверхность колбы существенно сократит срок службы лампочки.
  • Подсоединяем к лампе комплект проводки и ставим оптический элемент.
  • Противотуманные фары Газель будут считаться установленными, когда вы окончили все этапы работ и обеспечили вновь питание аккумулятору. Теперь можно проверять работоспособность устройства. Включайте фару только после окончания полной сборки. Видео в этой статье даст возможность визуально увидеть некоторые работы.

Роль реле и кнопки

Если в купленном вами комплекте противотуманок отсутствует реле, приобретите его как для модели 3302. Там оно обеспечивает работу задних противотуманных фонарей. По-нормальному, каждый комплект должен быть оснащен электрической проводкой с разъемами, прерывателем-реле, кнопкой питания и подробной схемой-инструкцией по этапам сборки.

Качеству проводки уделяйте самое пристальное внимание

Обратите внимание! Жгут проводов не только можно, но и нужно выводить в пространство под капотом. После этого определиться с местом, где будет крепиться реле-прерыватель:

После этого определиться с местом, где будет крепиться реле-прерыватель:

  • Проводка от реле будет заводиться в салон через специально предусмотренное технологическое отверстие.
  • Необходимо теперь выяснить, где будет находиться кнопка, включающая противотуманный свет, чтобы узнать, как подключить ее к штатной электрической проводке Газели.
  • Реле понадобится нам по той причине, чтобы сберечь кнопку – она может не выдержать той силы тока, который потребляется противотуманками. Некоторые используются для подключения 3-хпозиционную клавишу: 1 провод протянут к цепи габаритов, 2-й к зажиганию, а 3-й к самому реле. Так достигается 3 режима работы.

Блок управления светом на Газель

Описание оптики

Передняя оптика служит для освещения дороги. При плохой видимости во время выпадения атмосферных осадков, обычная оптика плохо выполняет свою функцию, даже если установлен ксенон. Происходит это от того, что свет отражается от капель дождя, тумана и т.д., создавая перед машиной белую пелену, что ограничивает видимость.

В этой ситуации выходом является установка противотуманных фар. Они равномерно освещают дорогу и уменьшают риск возникновения опасной ситуации на дороге. На Газели Некст противотуманки устанавливаются на заводе. Можно установить в ПТФ ксенон.

Установленный дневной ходовой огонь (ДХО) помогает определить положение транспорта в дневное время. Можно установить противотуманные фары с ДХО. на Газель выполняют функции предупреждения и сигнализации водителей, движущихся позади автомобиля, о торможении, повороте и т.д.

Кроме того, на машинах устанавливается , чтобы его было видно в темное время суток. Таким образом, фонарь задний Газель служит для повышения безопасности на дороге и предупреждения опасных ситуаций.

Многих водителей не устраивает штатное освещение, поэтому они устанавливают вместо ламп накаливания светодиодные огни, ксенон. Правда, после замены ламп в головного освещения на ксенон, может потребоваться регулировка фар. Для этих целей предназначен .

Характерные неисправности

Наиболее частой причиной неисправности фар является коррозия и окисление.

Кроме этого существует ряд неисправностей, которые возможны с ПТФ:

  • перегорел предохранитель;
  • перегорела лампочка;
  • неисправно реле;
  • не работает выключатель ПТФ;
  • плохая масса на кузов от реле либо от противотуманок;
  • отсутствует питание, возможно нарушена целостность проводки.

Неисправные детали следует заменить.
