Как правильно подключить патрон для лампочки к проводам на потолке

Как правильно устанавливать

По большинству случаев электропатрон к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые в том плане, если на них постоянно оказывается физическое и механическое воздействие.

Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.

За токоподводящие провода

На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.

Способ крепления за токопроводящие провода

На трубке

Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстра с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.

Вам это будет интересно Как устроить освещение в гараже

Крепление патрона на трубке

Втулкой

Втулка — устройство для закрепления патронов в лампочках с настенными бра. Их изготавливают их листовых материалов. В них проделывается отверстие для прикрепления цоколяе14

Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели

Крепежная резьба разная, поэтому стандартов не существует. Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки, следует разобрать и сравнить резьбу.

Крепление втулкой

С безвинтовыми контактными зажимами

Патронный корпус со дном е14, которые используют безвинтовые виды зажимных контактов, соединены защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна.

Обратите внимание! Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно. Крепление с контактными зажимами

Крепление с контактными зажимами

Как подключить трехжильный провод к патрону

Конструкция изделия включает в себя несколько элементов:

Корпус служит не только для крепежа гильзы. Он также является защитой от поражения электрическим током. Внутри него спрятаны центральные контакты.

На гильзе нарезана внутренняя резьба. Ее называют резьбой Эдисона. В патроны с резьбой лампочку нужно вкручивать. Существуют также гильзы с пружинными гнездами. В них лампочка просто втыкается при помощи специальных штырьков. Количество штырьков может быть разным.

Когда центральные контакты гильзы и контакты цоколя лампочки соприкасаются, замыкается контакт электрической цепи и лампа при подаче напряжения загорается.

Ток передается от проводников при помощи латунных контактов.

Патроны могут иметь различные устройства для присоединения проводов:

Подключение карболитового старого образца

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Маркировка

На каждом изделии должны быть указаны все необходимые параметры. Маркировка включает в себя:

Изделия Е14 и Е27 могут работать при нормируемом напряжении 250В. Е14 выдерживает нормируемый ток до 2А (мощность 440Вт). Е27 – может потреблять значительно больше – до 4А (мощность 880 Вт.).

Характеристики:

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

https://youtube.com/watch?v=vYUSZtpl_iI

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Как подключать кабель с тремя проводами

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Особенности и применение некоторых видов цоколей для ламп

Винтовой цоколь Е

Маркировка этой группы достаточно проста. Она включает в себя букву «Е» и обозначение диаметра корпуса. Для лучшей совместимости часто можно найти специальные адаптеры, которые значительно облегчают работу. Самыми популярными среди цоколей этого типа есть Е10, Е14, Е27, Е40. Этот подвид используется как для ламп накаливания, так и для энергосберегающих и светодиодных. Наибольшей популярностью пользуется классический Е27 и Е14. Самый большой тип применяется для освещения больших площадей – улиц, парков, промышленных зданий.

Штырьковый цоколь G

В конструкциях этого типа используются штырьки, и какая-либо резьба отсутствует. Они используются в маленьких галогеновых лампочках, а также светильниках встроенного и точечного типа. Самые распространенные из них – это G4 (самые компактные, предназначены для точечного освещения интерьеров), G5.3 (чаще всего встречается в потолочных светильниках), G9 (применяют в декоративном освещении под напряжением 220 В), G10 (иногда встречаются в настенных светильниках), G13 и G23 (используются в стандартных люминесцентных лампочках внутреннего освещения, однако отличаются большей осветляемой площадью, нежели лампы накаливания).

Цоколь с утопленными контактами R

Это разновидность цоколей, которые рассчитаны на высокие показатели мощности и температуры, предназначены для галогенных, трубчатых и кварцевых ламп. В маркировке указываются также цифры, обозначающие длину трубки в мм.

Штифтовой цоколь B

Эта же группа примечательна своими ассиметричными краями, которые устанавливаются в патрон по строго заданному положению, примером фокусировки света в конкретном положении, что надобно в автомобильных лампочках. Этот вариант более компактен, чем стандартный винт Эдисона и отличается ускоренным процессом замены неработающей лампы.

Софитный цоколь S

Это разновидность двусторонних цокольных конструкций, предназначенных для освещения санузлов или подсветки различных предметов (витрин, номерных знаков, зеркал). Нередко используется в сценической аппаратуре. Отличается характерным расположением контактов по обе стороны. Маркируется Sx, где х обозначает диаметр корпуса. Может фиксироваться как с двух сторон, так и с одной.

Фокусирующий цоколь P

Эта цокольная вариация изготавливается с использованием сборной линзы для направления потока света. Они служат для навигационных огней, кинопроекторов или прожекторов. При маркировке указывается диаметр фланца, который фокусирует свет, либо произвольной части корпуса.

Телефонный цоколь Т

Это редко встречаемые конструкции как правило осуществляют мелкую подсветку оборудования, на клавиатуре компьютера или в пультах управления. Выводы установлены на внешнем основании, ширину которого обозначают маркировочные цифры.

Нечасто встречающаяся разновидность, которая зачастую применяется в проекционном оборудовании.

Бесцокольный тип W

Самый элементарный подвид, где проволочные контакты выводятся наружу сквозь стеклянную колбу, толщину которой с одним токовым выводом и указывают в маркировке. Дальше ставят множительный знак ширину основания в миллиметрах. Их примеры можно встретить в гирляндах и в качестве указателей поворота.

Виды спот-светильников

Такие осветительные элементы различаются друг от друга размещением. Некоторые из них можно устанавливать на потолке, а иные – на стенах. В обоих случаях спот-светильники не только освещают пространство, но и служат элементом его украшения. Потолочные приборы удобны тем, что с их помощью можно справиться с проблемой низких потолков

Также они позволяют акцентировать внимание на самом выгодном участке квартиры, сконцентрировав на нем максимальное число плафонов

Настенные спот-устройства – осветительные элементы, отличающиеся маленьким диаметром. Плафоны оснащены подвижным основанием. Обычно такие устройства устанавливаются для обеспечения комфорта при чтении или для освещения какой-либо конкретной вещи

Например, в некоторых домах с помощью таких устройств акцентируют внимание гостей на произведения искусства

Эти устройства также делятся на встраиваемые, шинные на рельсы конструкции, накладные, а также имеющие вид жестких подвесных систем. Основными материалами для таких осветительных приборов является пластик или металл.

По другой классификации, они делятся на точечные потолочные устройства, укрепленные на кронштейнах и комбинированные.

Спот: где используется укрепленные на кронштейнах конструкции?

Такие системы обычно устанавливают не только для точечного освещения помещения, но и для его украшения. Представляют они собой кронштейн, на который прикреплены вращающиеся в разные стороны плафоны. Этот элемент не скрытого вида, поэтому часто в квартире устанавливают группу таких систем. Такое размещение осветительных приборов делает комнату ярче, а также дополняет ее образ и стиль.

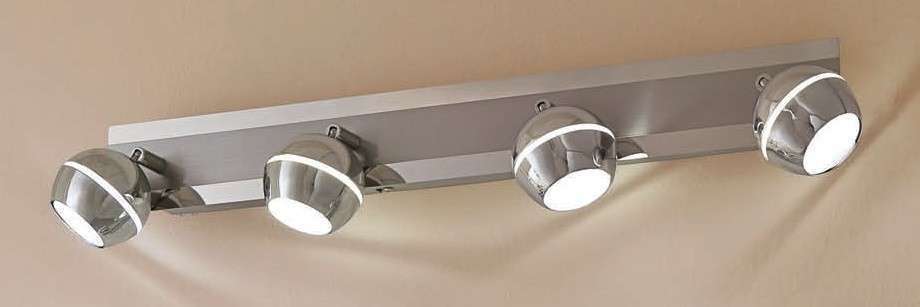

Модели таких люстр разделяются на одиночные и групповые конструкции. Одиночные кронштейны предназначены для крепления всего одного плафона, а групповые – для множества. Обычно для групповых светильников изготавливается кронштейн самых разнообразных форм, что позволяет эффектно подчеркнуть задумку дизайнера помещения, а также выгодно осветить необходимые его участки.

В этом видео показана одна из моделей настенного спота с пультом.

Что значит споты комбинированные и точечные потолочные?

Точечные потолочные спот-конструкции в большинстве случаев путаются с точечными элементами. И это неудивительно, ведь внешне они выглядят практически идентично. Спот-конструкции можно различить исключительно по внутренней системе, скрытому от глаз. Обычно конструкция таких люстр скрывается за подвесным потолком. Если его снять, можно обнаружить кронштейн с регулируемыми по направлению плафонами.

Комбинированные конструкции объединяют в одной системе несколько типов спотов. Такие устройства в народе называются люстры-споты. Такие системы заключаются в комбинировании ламп, которые можно двигать в различных направлениях. В некоторых случаях эти элементы достаточно удобны, так как способны осветить большую часть помещения. Достигается такой эффект благодаря возможности изменять не только направленность света и его угол, но и передвигать по рельсам сам источник света.

Назначение патрона

Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Как подключить электрический патрон

Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.

При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.

Подключение электрического патрона с помощью винтов

Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля. Этот навык пригодится и при ремонте электрических патронов.

К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к цоколю лампы. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.

Подключение электрического патрона с резьбовыми клеммами

Более современными являются электрические патроны, провода к которым подключаются с помощью винтовых зажимов, напоминающие зажимы клеммных колодок. Такой вид подключения электрического патрона значительно ускоряет работу по его подключению к электропроводке при монтаже.

Электрические патроны с зажимными клеммами встречаются типоразмеров Е14 и Е27 и вполне подходят для замены традиционных разборных патронов, устройство которых описанных выше, при ремонте светильников и люстр.

Как вставить провода в безвинтовой электрический патрон

Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.

Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.

На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.

Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например, гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.

После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.

Как вынуть провода из безвинтового электрического патрона

При ремонте светильников иногда требуется вынуть провод из самозажимных клемм патрона. Обычно провод удерживается пружинной клеммой крепко и простым вытягиванием не вынимается.

Вынуть провод можно только, если с небольшим усилием тянуть за него с одновременным возвратно поступательным вращением.

В случае, если есть возможность вставить в клемму, как показано на фотографии выше, гладкий стальной стержень диаметром чуть больше провода, например, сверло, гвоздь или отвёртку, то таким способом тоже можно вытащить провода.

Как подключить к электрическому патрону розетку

Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы. В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода. Устанавливать розетку в ванной комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание воды. Я установил стандартную розетку, служит более 10 лет без проблем. Хотя лучше установить герметичную розетку, предназначенную для помещений с повышенной влажностью.

Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик». В электрический патрон ввинчивался переходной патрон, с одной стороны которого была внешняя резьба как у лампочки, а с другой стороны была внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Основные виды точечных светильников

Как выбрать подходящие устройства для освещения на потолок? Есть ряд классификаций по разным признакам, согласно которым подбирают светильники. Стоит рассмотреть самые важные параметры.

Назначение и тип монтажа

Для гипсокартона

Выбирать такие споты нужно, если их будут располагать в гипсокартонных конструкциях. Они же годятся для монтажа на пластиковые панели, подвесные потолки. К корпусу светильника крепят пару пружин, спот подсоединяют к проводам. Затем пружины пригибают, корпус ставят в вырезанное отверстие. Пружинки сами раздвинутся, светильник надежно зафиксируется на потолке.

Также в продаже есть модели, реализуемые в комплекте с кронштейном. При отсутствии в наборе, его можно купить отдельно. Раздвижные кронштейны вполне заменимы перфорированным подвесом для гипсокартона. Это выйдет намного дешевле.

Для натяжных потолков

Натяжной потолок – деликатная конструкция, потому обращаться с ним нужно осторожно. Вес светильников должен быть небольшим, чтобы потолок без труда его выдержал, не провисал, внешний вид остался привлекательным

К светильникам для натяжных потолков предусмотрены особые платформы, присоединяющиеся к черновому потолку. Они исключат провисание, уберегут материал полотна от перегрева.

Расположение

Точечные светильники делятся по типу расположения на две основные группы – встраиваемые и наружные.

Скрытые (встраиваемые)

Такие устройства являются самыми популярными. В них лампа скрыта под навесным или натяжным потолком, располагается выше его уровня. На поверхности видны только ободок декоративного кольца, защитное стекло и часть лампочки. Споты будут идеальными, если требуется узконаправленный луч подсветки, а также для зонирования помещения, создания затемненных, ярко освещенных зон. Минус у светильников есть – выделяемое ими тепло остается под поверхностью потолка, что может нанести ему вред.

Наружные

Накладные, или наружные светильники – устройства, в которых лампа расположена ниже уровня потолка. Они могут осветить большую площадь помещения, зато создавать направленные лучи света будет сложнее. Такие споты подойдут, когда нет возможности сделать капитальный ремонт чернового потолка, установить скрытую проводку. Можно купить почти плоские накладные светильники на светодиодах, ведь у моделей на лампах накаливания большие размеры.

Как правильно подключить патрон для лампочки к проводам на потолке

Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке.

Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности.

После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Маркировка электрических патронов

Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

Маркировка Максимальный ток нагрузки (А), мощность (Вт) Особенности патронов
Е14 2А, 440Вт Тип – резьбовой. Миньон применяется для маломощных источников света.
Е27 4А, 880Вт Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники.
Е40 16А, 3500Вт Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.
G4 – G10 5А, 60Вт Штыревые патроны. Применяются с маломощными лампочками.
G9 5А, 60Вт Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.
GU10 5А, 50Вт Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.
G13 4А, 80Вт Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.
GX23 2А, 75Вт Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.
G24 2А, 75Вт Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.
2G7 2А, 50Вт Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.
GX53 5А, 50Вт Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:

  1. Внешний корпус с гильзой, на которой резьба.
  2. Донышко.
  3. Вкладыш, на котором размещены контакты.

Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Как правильно подключить патрон для лампочки к проводам

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации? Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

Наибольшее распространение на нашем рынке получили 3 вида патронов:

карболитовые советского образца

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

цилиндрический корпус с резьбой

керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение проводов — фаза и ноль

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
