Организация качественного звука на компьютере. часть первая

Содержание

Многоканальная звуковая карта своими руками

Обеспечить питанием многоканальную звуковую карту изготовленную своими руками, лучше всего с помощью внешних источников. Для этого используются малогабаритные сетевые адаптеры для внешних устройств. Они могут быть любого типа, но должны выдавать 9 В постоянного напряжения. В схеме применяются два адаптера, которые подключаются к стабилизаторам на микросхемах LM317. Они включаются по классической схеме.

Подстроечные резисторы R2 и R4 служат для точной установки напряжения +5 В на выходах стабилизаторов. Конденсаторы С1 и С8 имеют ёмкость 10 мкф Х 25 В. С4,С11 – 100 nf. Остальные конденсаторы – 1000,0 Х 25 В. Система питания собирается на отдельной печатной плате.

Общие моменты для начинающих

С разнообразием аудиокарт на рынке выбор становится трудной задачей. В этот раз мы не станем делать топ, рассказывать о новинках и делать сравнительный анализ. Вместо этого мы расскажем об основных принципах, которые помогут выбрать девайс под свои задачи, и при этом не поддаться рекламе. Материал пригодится начинающим.

Зачем нужен аудиоинтерфейс?

В бытовых ситуациях внешнюю аудиокарту покупают для прослушивания музыки дома, когда хотят вывести на новые колонки звук лучшего качества и с меньшим уровнем шумов, чем может обеспечить чип на плате компьютера.

Аудиоинтерфейс для работы с музыкой нужен для домашней студии — встроенный чип относится к устройствам потребительского уровня, значит что-то подключить, усилить и записать не получится. В случае с Windows профессиональный интерфейс работает с другой программной средой. Вместо стандартного Realtek HD работают драйверы на основе протокола ASIO.

Если ваши планы совсем скромные — например, записывать свой голос для стримов – вам может хватить и USB-микрофона. Но вот если вы хотите записать вокал или, скажем, гитару, вам понадобится аудиокарта с подходящими для этого функциями. Чтобы записываться, нужны разъемы XLR для микрофона и hi-Z разъем для гитары. А для вывода сигнала на колонки или наушники нужны будут соответствующие выходы. Выход должен быть таким, чтобы насколько возможно исключить шумы, задержку и джиттер (когда при передаче цифрового сигнала слышен рассинхрон, читаемость ухудшается, появляются помехи).

Инструкция по самостоятельной сборке блютуз-колонки

Для выполнения работы следует провести ряд операций.

Изготовление корпуса

Есть два варианта корпуса для самодельной колонки:

  • Использовать готовый. В качестве первого и бюджетного корпуса может служить футляр от очков или контейнер для еды, в которых необходимо просверлить отверстия под динамики и разъём для зарядки. Потом, после получения нужного нам опыта, можно купить готовый корпус в магазине для радиолюбителей.
  • Изготовить из фанеры, МДФ или акрила. Тогда будет корпус нужного размера и формы.

Изготовление лицевой и задней панели из фанеры

Способ изготовления:

  1. Нарезанная фанера намазывается столярным клеем.
  2. Складывается в правильном порядке и укрепляется планками из МДФ.
  3. Затем фанера зажимается струбцинами и оставляется на сутки, чтобы клей засох.

Изготовление лицевой панели

Задняя панель выпиливается по размеру передней.

Задняя панель может быть «глухой», но для улучшения качества звучания и расширения частотного диапазона на неё суперклеем приклеивают бас-рефлекторы (мембраны). Они работают без электричества за счёт изменения давления внутри корпуса.

Панель следует укрепить полосами из МДФ, их можно приклеить на суперклей.

Задняя панель

Изготовление боковых панелей

Боковые панели вырезают из высококачественной фанеры толщиной 18 мм.

Процесс изготовления:

  1. Лицевая панель прикладывается к листу фанеры и обводится по контуру, затем делается отступ внутрь на 10 мм и проводится внутренний контур.
  2. Затем подбирается коронка по дереву подходящего радиуса. Сверлятся отверстия по углам внутреннего контура, остальное выпиливается лобзиком.
  3. После панель пилится по внутреннему контуру, а потом по наружному.
  4. Боковые панели обильно промазываются столярным клеем, складываются в стопку и укладываются под пресс или сжимаются струбцинами до высыхания клея.
  5. После высыхания боковая панель шлифуется.
  6. Для большей герметичности её изнутри покрывают тонким слоем лака или клея.

Размещение электроники

Спаять всё по схеме просто, понадобится паяльник и припой. Для изоляции можно использовать термоусадочные трубки или изоленту.

Схема портативной колонки

Установка аккумулятора

Собирать батарейный модуль следует только из аккумуляторов с одинаковым напряжением, в противном случае плата защиты будет работать некорректно, что приведёт к частой перезарядке и порче аккумуляторов.

По схеме припаивается плата защиты (BMS-контроллер) и устанавливается гнездо зарядки и выключатель.

Сборка аккумуляторного блока, гнёзда зарядки и платы защиты

Подключение Bluetooth-модуля и усилителя

Для экономии места в корпусе рекомендуется крепить bluetooth-модуль к плате усиления. Для соединения используется тонкий провод. На этом этапе может быть произведена установка платы декодера для подключения флешки.

Приклеивание боковой и лицевой панелей

Боковая панель приклеивается к задней панели на столярный клей, после высыхания место стыка дополнительно проклеивают термоклеем для герметичности. После того как установка компонентов в коробку завершена, передняя панель приклеивается на столярный клей и прижимается струбциной до высыхания. Дополнительно можно установить защиту динамиков.

Сделать портативную колонку своими руками несложно, необходимо лишь соблюдать инструкции и иметь материалы и инструменты.

Алгоритм фонетического разбора

Когда все термины изучены, единицы речи отсортированы по группам, можно переходить непосредственно к самому фонетическому разбору. Все результаты анализа обязательно записывают. По внешнему виду он похож на составление транскрипции при чтении и произношении слов из иностранных языков.

Чтобы провести разбор правильно, необходимо следовать алгоритму. Порядок действий:

  • Записать выбранное слово по правилам орфографии.
  • Выделить основные части — слоги. Например, азбука — аз-бу-ка.
  • Установить, какая из гласных является ударной. Лыжа — ударный звук «ы».
  • Составить схему (транскрипцию) звуков. Играть — .
  • Вывести подсчёт количества букв и звуков в слове. Елена — 5 букв, 6 звуков.

Разбор можно записывать не только по пунктам, но и в виде столбика. В таком случае каждая буква выписывается в отдельной строке и ей даётся своя характеристика.

Деление на слоги

Одним из пунктов разбора является поделить слово на слоги. Слоги — это самая маленькая единица строения речи. Существует небольшая хитрость: «чтобы сосчитать количество слогов в слове, можно просто посчитать гласные звуки». Например, в слове «астр» всего 1 слог.

Однако деление всё равно подчиняется строгим правилам, которые не всегда согласуются с требованиями переноса слова.

Первоначально важно знать, что слоги имеют несколько разновидностей:

  • Открытый — если заканчивается на гласный звук.
  • Закрытый — если в конце согласный (тетрадь).
  • Прикрытый, если в начале стоит согласный звук (ки-слый). Следовательно, если гласный — неприкрытый (окно).

Помимо видов, есть и другие правила разбора. Что необходимо знать о слогах:

  • В составе слога обязательно должно быть по одному гласному и согласному звуку. Например, роза (ро-за). При этом отдельные даже важные части не могут быть полноценными слогами. Например, приставка не является слогом.
  • В основном слоги начинаются с согласного, а после него должен идти гласный. Сам по себе согласный звук не может составлять слог. Например, в слове мир — один слог, а не два.
  • Если в слове имеется мягкий/твёрдый знак, он входит в состав предыдущего слога. Например, подъ-езд. К тому же твёрдый/мягкий знак не может быть отдельным слогом. Например, семь — 1 слог, мальчик — 2 слога.
  • Несколько букв, которые создают собой один звук, нельзя разделить на разные слоги. Например, кружиться — кру-жи-ться .

Как и любая другая наука, фонетика постоянно развивается. Поэтому правила фонетического разбора могут со временем изменяться. Последние изменения в анализе:

  • Двойные буквы в слове по старым правилам распределялись по разным слогам. Сегодня их принято записывать в слог, который они начинают. Например, кла-ссный.
  • По нововведениям глухие согласные записывают в следующий за ними слог (точка: то-чка). В это время звонкие остаются в предшествующем слоге (клубника: клуб-ни-ка).

Знание фонетики не только даёт орфографическую грамотность. Эта наука способствует развитию памяти и фонетического слуха, учит правильно и красиво произносить те или иные звуки, понимая детали их состава. А если выполнить анализ самостоятельно не получается, можно сделать звуковой разбор слова онлайн.

Многоканальная звуковая карта своими руками

Обеспечить питанием многоканальную звуковую карту изготовленную своими руками, лучше всего с помощью внешних источников. Для этого используются малогабаритные сетевые адаптеры для внешних устройств. Они могут быть любого типа, но должны выдавать 9 В постоянного напряжения. В схеме применяются два адаптера, которые подключаются к стабилизаторам на микросхемах LM317. Они включаются по классической схеме.

Подстроечные резисторы R2 и R4 служат для точной установки напряжения +5 В на выходах стабилизаторов. Конденсаторы С1 и С8 имеют ёмкость 10 мкф Х 25 В. С4,С11 – 100 nf. Остальные конденсаторы – 1000,0 Х 25 В. Система питания собирается на отдельной печатной плате.

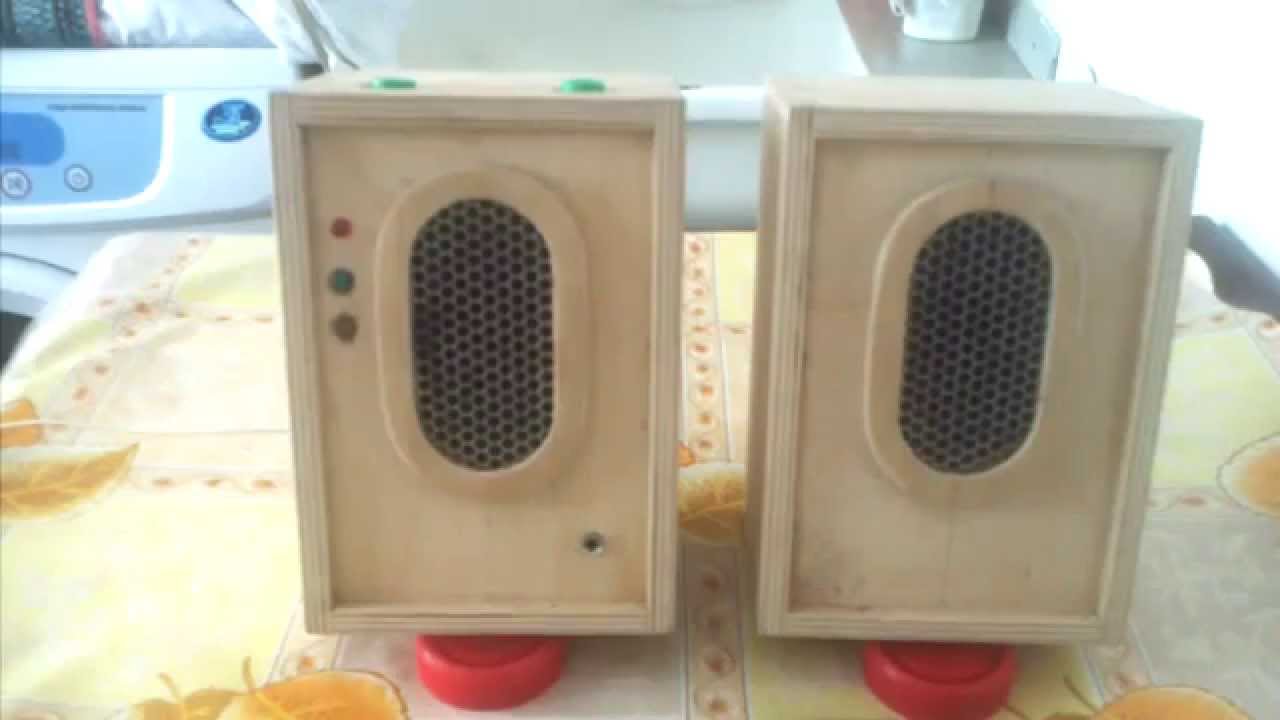

Колонки для компьютера своими руками

Для того, чтобы собрать акустическую систему для ПК понадобится:

  • Динамик 3Вт (от 2 шт.).
  • Разъём mini-Jack 3,5мм (он стандартный для подключения колонок или наушников и весьма распространён).
  • Аудиоусилитель. Рекомендуется использовать цифровой РАМ 8403.
  • Тумблер для питания системы.
  • Соединительные провода.
  • USB провод для питания.
  • Трубки термоусадочные для изоляции.
  • USB штекер.
  • Материал для сборки корпуса (фанера, клей, саморезы и т. д.).

Также понадобятся инструменты:

  1. Паяльник.
  2. Клей (для склейки проводов).
  3. Нож (для чистки проводов).
  4. Лобзик (для работы с корпусом).
  5. Дрель (для работы с корпусом).
  6. Инструменты для измерения и разметки (карандаш, линейка, циркуль и т. д.).
  7. Кусачки (для проводов).
  8. Наждачная бумага (для обработки корпуса).

Делаем «булку»

Для того, чтобы обеспечить наиболее качественный звук необходимо сделать просторный и закрытый корпус, чтобы в нем циркулировал воздух. Это сделает звучание глубже и насыщеннее.

Изготавливаем корпус

Для корпуса пойдёт ДСП, ДВП или фанера. Также можно использовать текстолит или OSB. Не стоит выбирать слишком толстые пластины, так как это сделает конструкцию слишком тяжёлой.

Для того, чтобы динамики подошли по размеру, нужно правильно замерить диаметр и окружность, а затем вырезать отверстия на передней панели.

На задней панели следует врезать места для проведения кабеля питания, кабеля подключения и отдельный разъём для тумблера включения питания.

Позаботимся о хорошем БП

Существует несколько основных вариантов создания блока питания в схеме. Если усилитель представляет собой комплексное устройство с АЦП и переходником (как, например, РАМ 8403), то его можно питать от простого USB. Это облегчает взаимодействие и работу с ПК. В случае есть блок питания отдельный, то следует внимательно озаботиться выбором комплектующих, согласно потреблению и выходной мощности.

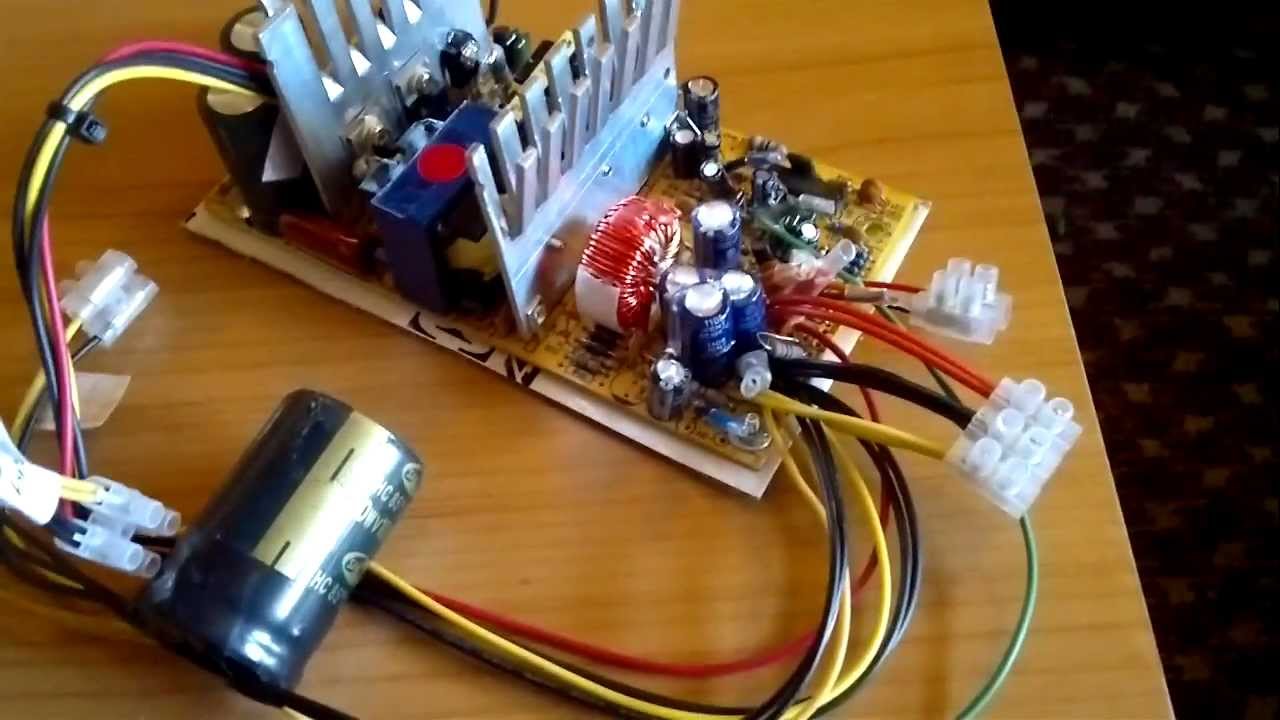

Усилитель и блок питания

Для сборки домашней акустической системы служит соединение громкоговорителей (динамиков) с усилителем и разъёмом. Штекер mini — Jack имеет три канала (левый, правый и общий). Они разделены чёрными полосами на самом разъёме и располагаются зеркально от середины.

На самой плате располагаются разъёмы для провода(L-Левый G-Центральный R-Правый). Соблюдая порядок, следует соединить проводами разъём mini – Jack с платой усилителя.

Затем соблюдая полярность, к усилителю следует подключить динамики. Места для динамиков на устройстве обозначаются как Rout и Lout.

Питание данного устройства будет осуществляться через USB, так как для усилителя достаточно 5 вольт. При припаивании кабеля питания, также следует помнить про полярность

Также важно не забыть вывести через один из проводов тумблер от питания колонки, иначе устройство будет питаться при каждом подключении через USB

После того как все детали собраны, следует воспользоваться термоусадкой в местах сгибов, а именно на mini Jack, тумблере питания и проводах, которые подключаются к динамикам.

Основные колонки

После того как основное устройство собрано его следует поместить в корпус собранный ранее

Собирать колонки следует осторожно, так как есть риск повредить провода или разъём

Иногда, для улучшения качества звука, переднюю панель (куда выходят динамики) обтягивают тканью.

Порядок разбора слова по звукам

При выполнении звукового анализа любого слова необходимо в первую очередь поставить ударение, далее разделить его на слоги. Потом выяснить, сколько букв в слове и сколько звуков. Следующим шагом будет постепенный анализ каждого звука. После этого подсчитывается, сколько в анализируемом слове гласных и сколько согласных. Поначалу детям лучше давать для анализа простые односложные или двухсложные слова, например их имена: Ваня, Катя, Аня и другие.

Когда ребенок понемногу разобрался с тем, как правильно проводить анализ на простых примерах, стоит усложнять разбираемые примеры слов.

Из чего можно сделать звуковую карту

Как сделать звуковую карту внешней. После завершения монтажных работ нужно проверить работоспособность аудио платы. Сначала проверяется напряжение питания на ЦАП. Далее устройство подключается к компьютеру. В ОС Windows имеются все драйверы, которые будут установлены после подключения карты к порту USB. Звуковой контроллер PCM2902 определяется, как USB Audio codec. Далее в Диспетчере устройств, в строке «Звуковые, видео и игровые устройства» находим USB Audio codec. Осталось выполнить несколько простых настроек.

В Панели управления открывается пункт «Звук» и там, на вкладке «Воспроизведение», USB Audio codec устанавливается устройством по умолчанию. Далее в меню «Свойства», на вкладке «Дополнительно» выставляется формат: 16 бит 48000 Гц (Диск DVD). Далее в пункте «Звук» нужно открыть вкладку запись и выбрать микрофон USB Audio codec по умолчанию. Затем нужно открыть «Свойства» и вкладку «Прослушать». Там должны быть установлены указанные параметры.

Поле этого, во вкладке «Дополнительно» устанавливается следующий формат: 2 канал, 16 бит, 48000 Гц (Диск DVD). На этом настройка цифро-аналогового адаптера, сделанного своими руками, заканчивается. К аналоговому выходу подключаются наушники или вход НЧ усилителя. Используя технические принципы, аудио плату USB можно сделать на базе любого цифро-аналогового преобразователя.

Многоканальная звуковая карта своими руками

Обеспечить питанием многоканальную звуковую карту изготовленную своими руками, лучше всего с помощью внешних источников. Для этого используются малогабаритные сетевые адаптеры для внешних устройств. Они могут быть любого типа, но должны выдавать 9 В постоянного напряжения. В схеме применяются два адаптера, которые подключаются к стабилизаторам на микросхемах LM317. Они включаются по классической схеме.

Подстроечные резисторы R2 и R4 служат для точной установки напряжения +5 В на выходах стабилизаторов. Конденсаторы С1 и С8 имеют ёмкость 10 мкф Х 25 В. С4,С11 – 100 nf. Остальные конденсаторы – 1000,0 Х 25 В. Система питания собирается на отдельной печатной плате.

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

  • Элементная база
  • Электрические параметры
  • Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Как сделать внешнюю звуковую карту своими руками

Более сложная и качественная звуковая карта для ПК изготовленная своими руками реализуется на цифро-аналоговом преобразователе РСМ2902-Е. Для обеспечения качественной работы устройства нужно не использовать питание от USB, а подавать напряжение на VCCCI от внешнего стабилизатора с напряжением 3,3 В. Чтобы снизить искажения, в устройстве использован диод VD1,который повышает напряжение до 3,5 В. Помехи от компьютера снижаются разделением «земли» на цифровую и аналоговую. Для управления громкостью и снижения уровня используются кнопки управления. Для питания аналоговой и цифровой части схемы лучше использовать отдельные стабилизаторы. Светодиод LED2 показывает состояние микросхемы. Когда контроллер работает в нормальном режиме, он не светится. Индикатор LED1 загорается при подключении аудио платы к порту. На качество входного сигнала заметно влияют конденсаторы С3 и С4, поэтому они должны быть плёночными. Выходные аналоговые сигналы снимаются с пассивного LC фильтра. Он обеспечивает частоту среза 28 кГц и очищает сигнал от шумов цифрового квантования.

Где находится звуковая карта?

Независимо от того, что компьютеру не нужно звуковое устройство для его функционирования, звуковые карты включены для удобства пользователя в большинстве ПК либо в слот расширения, интегрированы в материнскую плату, либо подключаются через внешние порты.

Интегрирование звуковой карты в материнскую плату, позволяет удешевить сборки, по сравнению с платой расширения и с незаметной для обыкновенного пользователя потерей качества звука. Отдельные звуковые карты, как показывает практика, необходимы лишь для серьёзного аудио профессионала или использования при выходе из строя интегрированной.

Установка звуковой карты производится в разъёмы на современной материнской плате PCI или PCIe. Типичная карта имеет интерфейс, доступ к которому можно получить на задней панели с различными портами вывода и ввода звука, а также в зависимости от строения компьютерного корпуса, портами для ввода и вывода аудио, находящимися по бокам корпуса или даже в верхней его части.

Для компьютеров, апгрейд которых обычно закачивается увеличением объёма оперативной памяти или же заменой жёсткого диска на твердотельный накопитель (ноутбуки, моноблоки, неттопы) существует возможность использовать внешнее звуковое устройство, выполняющее функцию звуковой карты, обычно подключаемое к компьютеру через USB порты.

Возможные затруднения при подключении

При условии подключения нового устройства, и последовательного выполнения процесса подключения, согласно инструкции, проблем с синхронизацией устройств не возникает. Если всё же при апробации работоспособности аппарата произошёл сбой, карта не функционирует, тогда стоит проверить некоторые моменты, которые часто выступают источниками проблемы:

  1. Если компьютерное устройство «не находит» внешнюю карту, необходимо поочерёдно исключить вероятность неисправности USB порта. Сделать это можно подключением в заведомо рабочий разъём, например, где у вас вставлена мышка. Можно задействовать другой порт ПК или ноутбука, или же проверить работоспособность звуковой карты на ином компьютерном устройстве.
  2. Если карта опознана компьютером, но звук не воспроизводится, причиной неисправности могут выступать некорректно установленные драйвера. Для устранения проблемы потребуется переустановить их повторно, после чего устройство должно заработать.
  3. Ещё одна причина, по которой звук может не воспроизводиться: невнимательность пользователя. Многофункциональные карты дорогостоящего класса оснащены множеством опций и тумблеров, которые необходимо активировать для старта воспроизведения звука, в этом разобраться поможет внимательное изучение руководства по эксплуатации, прилагающееся к товару.

Описанные манипуляции, выполненные внимательно и корректно, помогут исключить неполадки и активировать карту, если проблема не заключается в неисправности самого аппарата в силу заводского брака, что сможет определить только специалист сервисного центра.

Простая схема усилителя звука

Любой низкочастотный каскад, предназначенный для воспроизведения музыки, состоит из предварительного блока, регуляторов тембра или эквалайзера и оконечного каскада. Если устройство предназначено для работы с несколькими источниками звука, следует предусмотреть селектор входов. Так как уровень сигнала с различных устройств отличатеся друг от друга, то в селекторе учитывается возможность выравнивания входных напряжений за счёт усиления или ограничения. Самым чувствительным является микрофонный вход, а самым «грубым» является вход, предназначенный для подключения линейного выхода магнитолы или тюнера. Принципиальная схема предварительного каскада может быть собрана на транзисторах или операционных усилителях.

Простая схема усилителя звука с регулировками звука и регуляторами тембра реализована на одном транзисторе обратной проводимости. В схеме рекомендуется использовать КТ315 или КТ3102 с любым буквенным индексом. Резистором R8, на коллекторе транзистора, устанавливается напряжение 6 вольт, а резистор R1 можно заменить на постоянный. Его величина подбирается в зависимости от уровня входного сигнала.

Своими руками схему аудио усилителя легко собрать на операционном усилителе, который обладает высоким входным сопротивлением, широкой полосой обработки и малым уровнем собственных шумов.

В этой схеме используется микросхема К1401УД2, которая содержит 4 отдельных узла с общим питанием. На этой микросхеме собирается предварительный канал для стереофонического тракта. 2 ОУ работают в правом канале и 2 в левом. В монофоническом варианте можно использовать только два элемента. Устройство состоит из канала предварительного увеличения уровня с коррекцией входного напряжения и активного трёхполосного регулятора тембра, который работает по низким, средним и высоким частотам. Существенным недостатком предварительных каскадов на операционных схемах сводится к тому, что им требуется двухполярный источник питания, что заметно усложняет конструкцию.

Усилитель мощности звука так же может быть выполнен на различной элементной базе. Чаще всего для этой цели используются комплементарные пары транзисторов разной проводимости или специализированные интегральные микросхемы. Простой каскад собран на маломощных кремниевых транзисторах. Вместо пары КТ315-КТ361 можно использовать пару КТ3102-КТ3107.

Перед подачей питания динамик следует отключить, а вместо резистора R1 поставить цепочку из, соединённых последовательно, постоянного резистора на 33 кОм и потенциометра на 270 кОм. Включить питание и вращая движок потенциометра выставить в контрольной точке указанный ток коллектора. Затем замерить полученное сопротивление цепочки и заменить её на, ближайший по номиналу, постоянный резистор. Далее подбором резистора R3 нужно установить в той же точке половину питающего напряжения. Далее подключается динамик и на вход подаётся низкочастотный сигнал с источника звука. Схема не имеет регулятора громкости и тембра, поэтому к нему можно подключить любой предварительный каскад, имеющий эти функции.

Как сделать простейший усилитель звука

Многие интересуются способом изготовления портативных колонок или динамиков для смартфонов и планшетов. Однако перед тем, как приступить к изготовлению самих динамиков, нужно позаботиться об усилителе. В этом материале мы сделаем обзор видеоролика, который посвящен сборке простейшего усилителя.

А начнем с просмотра авторского видеоматериала

Итак, что же нам понадобится, чтобы собрать усилитель: — коннектор для кроны; — крона на 9 вольт; — динамик 0.5-1 Вт и сопротивлением 8 Ом; — мини джек на 3.5 мм; — резистор на 10 Ом; — выключатель; — микросхема ЛМ386; — конденсатор на 10 вольт.

Чтобы процесс сборки не показался очень сложным, представляем вашему вниманию схему будущего усилителя.

Посмотрев на микросхему с более близкого расстояния, можно увидеть, что она имеет по четырем лапкам с обеих сторон. В сумме получается 8 лапок. Для того, чтобы не перепутать и не перевернуть микросхему вверх ногами и тем самым ошибиться с пайкой, на микросхеме предусмотрена небольшая метка похожая на полукруг. Эта метка должна располагаться сверху.

Начнем с пайки первого провода, который будет идти к выключателю и плюсовому контакту кроны. Этот проводок необходимо припаять к шестой лапке микросхеме, то есть второй снизу на правой стороне.

Следующий конец проводка необходимо припаять к выключателю. Тут стоит отметить, что по словам автора идеи, сама схема не представляет никакой трудности и со сборкой может справиться даже тот, кто не имеет особых навыков в электронике.

После успешной пайки первого провода нужно перейти ко второму контакту выключателя, который на данный момент свободен. Тут нужно припаять плюсовой провод, идущий от коннектора кроны. После такой несложной пайки, можно сказать, что первый этап изготовления усилителя успешным образом пройден.

Перейдем к следующей лапке, которая на схеме отмечена цифрой 5 и находиться непосредственно под шестой лапкой, то есть той, к которой мы припаяли провод на предыдущем этапе работы. К этой лапке нужно припаять плюсовой контакт конденсатора.

От конденсатора у нас остается минусовой контакт, который необходимо припаять к плюсовому контакту динамика. При желании можно отказаться от прямой пайки конденсатора к динамику, чтобы уберечь его от возможных повреждений, как это делает автор. В таком случае нужно укоротить контакт конденсатора и удлинить его проводком.

После этого можно припаять проводок от минуса конденсатора к плюсу динамика.

Минусовой контакт динамика необходимо припаять к четвертой и второй лапкам на микросхеме. Соответственно это нижняя и вторая сверху лапки на левой стороне. Для этого берем проводок и припаиваем к минусу динамика.

После этого соединяем этот провод с четвертой лапке микросхемы.

Чтобы соединить этот же провод со второй лапкой, необходимо сделать перемычку. Берем короткий проводок. Один конец припаиваем к четвертой лапке, на которой уже есть один провод, а второй конец – ко второй лапке.

К третей лапке с левой стороны, то есть той, которая находиться между предыдущими двумя, мы должны припаять резистор.

Ко второй ножке резистора припаиваем проводок, который будет идти к плюсовому контакте на мини джеке.

Разбираем мини джек. На мини джеке, который использует автор, есть два контакта – на левый и правый каналы. Их нужно соединить между собой и припаиваем провод, идущий от резистора к контактам.

Минус или массу от джека нужно припаять к минусовому контакту на динамике.

В заключении остается припаять минус от коннектора кроны к минусу на динамике.

После таких несложных манипуляций можно получить очень эффектный усилитель, который мы будем использовать для изготовления портативной колонки для планшета или смартфона.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Цвета аналоговых разъёмов звуковой карты 3.5 мм

Большинство звуковых карт имеют порты для подключения динамиков, микрофонов и вспомогательных устройств. Но также существуют карты с большим количеством портов ввода и вывода, предназначенных для более продвинутых задач.

Ниже приведены наиболее часто встречающиеся аудиоразъёмы:

  1. Розовый – микрофонный аудиовход;
  2. Светло-голубой – линейный аудиовход;
  3. Светло-зелёный – линейный аудиовыход для главного стереосигнала (передние колонки или наушники);
  4. Оранжевый – линейный аудиовыход для центрального канала или сабвуфера;
  5. Чёрный – линейный аудиовыход для объёмного звучания, как правило, это тыловые динами;
  6. Серый – линейный аудиовыход для объёмного звучания боковых динамиков.

Также существуют дополнительный, игровой порт – MIDI -15 контактный соединитель для подключения дополнительных аудиоустройств.

Громкость микрофона в настройках Windows 7 или Windows 10

Самый доступный способ сделать микрофон громче это воспользоваться настройками, которые доступны в операционной системе Windows 7 или Windows 10. Для доступа к этим настройкам нужно кликнуть правой кнопкой мышки по значку динамика на панели задач и в открывшемся меню выбрать пункт «Записывающие устройства».

Кроме этого можно открыть «Панель управления» и перейти в «Оборудование и звук – Звук».

Оба этих способа открывают окно «Звук». Здесь на вкладке «Запись» отображаются все подключенные к компьютеру микрофоны. Для того чтобы сделать подключенный микрофон громче нужно выделить его мышкой и перейти в свойства.

После чего нужно открыть вкладку «Уровни», на которой будет доступно два параметра «Микрофон» и «Усиление микрофона».

Параметр «Микрофон» отвечает за громкость микрофона. Для того чтобы сделать микрофон громче просто установите данный параметр на максимум.

Также вы можете сделать микрофон громче с помощью параметра «Усиление микрофона». Для этого просто выставьте этот параметр на уровень +10, +20 или +30 дБ. Нужно отметить, что использование усиления может привести к появлению помех при записи звука на микрофон. Поэтому усиление микрофона обычно используется только в тех случаях, когда выставленной на максимум громкости не достаточно.

После того как вы выбрали нужный уровень громкости и усиления микрофона сохраните настройки нажатием на кнопку «ОК».

Первый способ

Сделать из старых наушников микрофон — это самый экономичный выход из ситуации. По завершении работ вы сможете получить не только новое устройство, но и вдохнуть жизнь в никому не нужный «хлам». Для начала придется заняться паяльными работами.

  1. Возьмите двужильный провод и припаяйте его к штекеру «Джека». Для этого воспользуйтесь хорошо разогретым паяльником и припоем. Аккуратно обработайте поверхность провода, предназначенную для спайки канифолью, затем нанесите немного припоя и подождите, пока он застынет. Добейтесь надежного соединения проводов и приступайте к следующему шагу.
  2. На наушниках найдите черную коробочку с кнопкой «ответ» и бережно разберите ее корпус.
  3. Получив доступ ко внутренней части, найдите небольшой микрофон, предусмотренный разработчиком для принятия вызова. Снова воспользуйтесь паяльником и соедините оголенный конец двужильного провода с микрофоном.
  4. Нанесите небольшую порцию припоя таким образом, чтобы не повредить устройство.
  5. Соберите коробочку в обратном порядке — теперь у вас есть полноценная гарнитура. Конечно, можно вывести микрофон из пластикового корпуса наружу, но тогда гарнитура будет выглядеть неаккуратной.

Из истории

В прошлом компьютеры могли производить сигналы, используя узкий диапазон частот, в качестве предупредительных сигналов. С ростом мультимедиа возникла потребность в высоком качестве звука по развлекательным и профессиональным причинам.

Звуковая карта Adlib стала пионером в этих областях. Она позволила получить более естественное звучание, чем выпущенная примерно в одно время Creative Music System в 1988 году.

Введение звуковых карт Sound Blaster компанией Creative Labs значительно увеличили их возможности, позволив производить запись и воспроизведение цифрового аудио. Поэтому Sound Blaster можно назвать первой звуковой картой, сделавшей возможным использование цифрового аудио.

Такое увеличение функциональности привело к мультимедийной эволюции компьютеров и созданных для них программ с поддержкой аудио. Качество звука продолжает развиваться в плане аппаратного и программного обеспечения.

Современные аудиокарты могут порадовать выводом 3D объёмного звучания более высокого качества. Компьютерные программы и игры разрабатываются, чтобы в полной мере использовать их возможности и удовлетворять человеческие потребности.
