Что такое токовые клещи, для чего они нужны и как ими пользоваться

Как пользоваться токоизмерительными клещами?

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю. К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

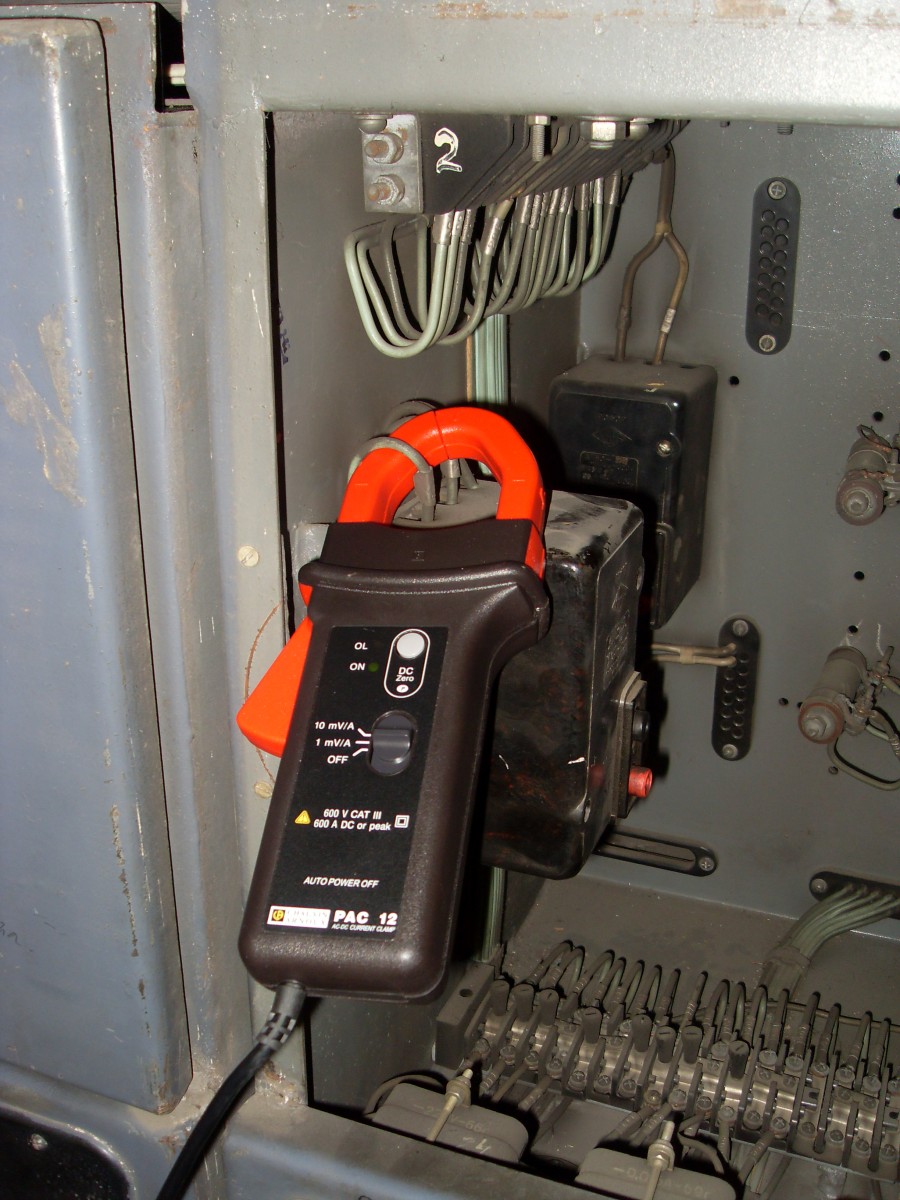

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Как они устроены и какие бывают виды читайте в статье: Что такое токовые клещи и зачем они нужны?

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

• CAT III 600 V – это означает, что устройство защищено от кратковременных скачков напряжения внутри оборудования при эксплуатации в составе стационарных систем напряжением до 600В, например распределительных панелей, фидеров и ответвлений, а также систем освещения крупных зданий.
• CAT IV 300 V – это означает, что устройство защищено от кратковременных скачков напряжения от оборудования первичного уровня электроснабжения напряжением до 300В, например электрического счетчика, установки воздушной или подземной системы общего пользования.

Инструкция как пользоваться токоизмерительными клещами

1. Находим место, где можно свободно обхватить клещами одиночный проводник.
2. Переводим ручку переключения режимов измерения в нужное положение. В сети переменного тока на указатель A~ или A_AC. В сети постоянного тока на указатель A- или A_DC. Данные обозначения дополнительно дублируются на дисплее. Напомню, что мои клещи функцию измерения постоянного тока не поддерживают и поэтому на них данного обозначения нет.

3. Нажимаем на кнопку раскрытия клещей.

4. Обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода.

5. Отпускаем кнопку раскрытия клещей. Так замыкается цепь магнитопровода и происходит измерение тока.
6. Записываем полученное значение тока на дисплее. Если его плохо видно, то можно результаты измерения зафиксировать, нажав кнопку “Hold”. Потом можно убрать клещи и увидеть измеренное значение тока. Оно будет показываться на экране пока вы не нажмете снова кнопку “Hold”.

Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: “Дополнительные функции токоизмерительных клещей”.

Сегодня нам так не хватает улыбок:

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей

Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее

Как правильно пользоваться токоизмерительными клещами:

1. Установить требуемый диапазон на переключателе.
2. Нажать на кнопку раскрытия магнитопровода.
3. Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
4. Расположить токовые клещи перпендикулярно направлению провода.
5. Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии утечки тока в цепи, величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Правильное использование инструмента

https://youtube.com/watch?v=cJ9fyLA6rSw

Как пользоваться измерительными клещами

Получить значение основных электрических параметров можно с помощью определенных приборов. Одним из таких устройств являются специальные клещи, позволяющие снимать показатели без разрыва цепи.

Данные «умные» приборы очень часто используются, так как позволяют получать несколько видов параметров. Приобрести измерительные клещи можно практически в любом специализированном магазине, где также сразу можно получить консультацию к их применению.

Основные характеристики

Измерительные клещи представляют собой специальный механизм, позволяющий определить силу переменного тока без разрыва основной цепи.

Состоит данное изделие из нескольких основных компонентов:

• магнитопроводов, которые могут определенным образом открываться и смыкаться;
• переключателя диапазонов;
• дисплея;
• выходных разъемов для щупов;
• кнопки фиксации токовых измерений.

Измеряющие клещи можно также применять в качестве обычного мультиметра, что делает их конструкцию универсальной. На каждом виде устройства должно быть указано категорию безопасности и величину максимально измеряемого тока.

Существует несколько видов клещей, что позволяет использовать их в определенных сетях.

Проведение измерений

Работа с измерительными клещами не представляет особой сложности, но требует выполнения основных правил безопасности. Перед тем как приступать, обязательно следует надеть защитные перчатки и обувь, а под ноги постелить диэлектрический коврик.

Процесс измерения состоит из нескольких этапов:

1. Сначала следует установить определенный диапазон измерения. Он зависит от того в какой сети вы работаете и какие параметры планируете получать. Более подробно об этом можно узнать в инструкции производителя.
2. Затем, нажав специальную кнопку, открываем магнитопроводы и обхватываем ими один проводник. Выполнять замеры можно для постоянного и переменного тока (все зависит от модели устройства).
3. После этого располагаем клещи перпендикулярно проводу и снимаем показатели с экрана.

Если вы попытаетесь замерять, таким образом, показания проводки от розетки, тогда вы должны увидеть 0. Этот показателя правильный, так как токи фазного и нулевого проводников аннулируют друг друга.

Если же вы увидели другое значение, то это указывает на утечку.

Измерять таким способом можно даже относительно малые показатели, что очень практично.

Нюансы использования токоизмерительных клещей можно узнать из этого видео:

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

Одноручные токовые клещи

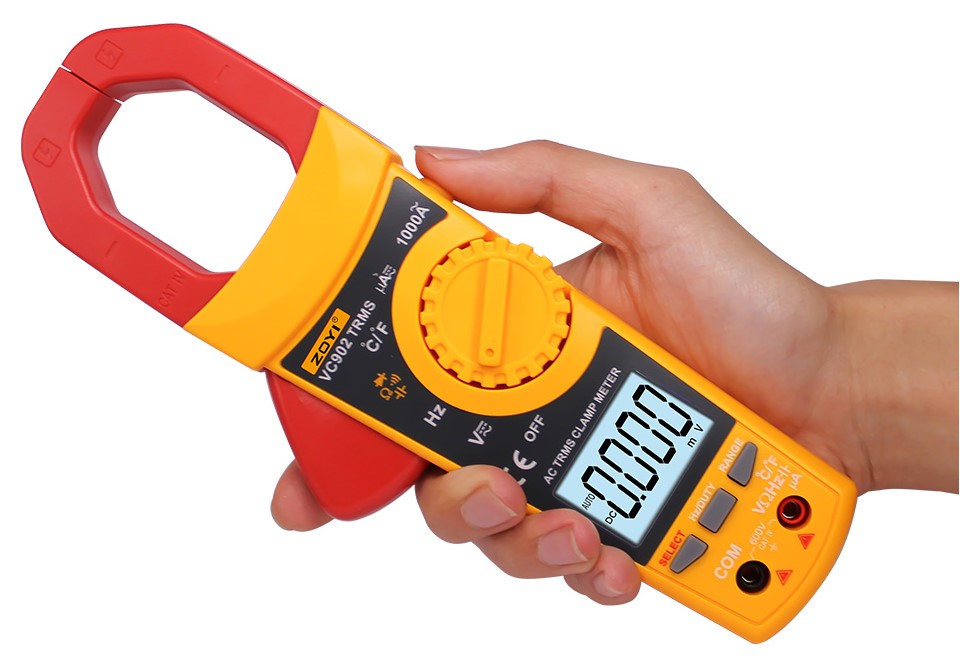

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

Двуручные токовые клещи

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

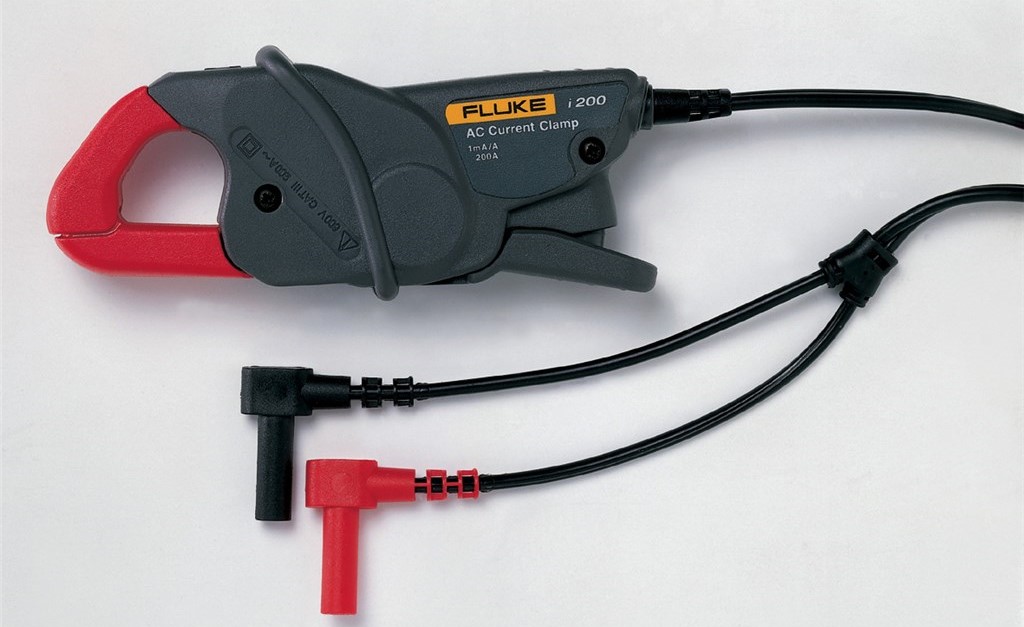

Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

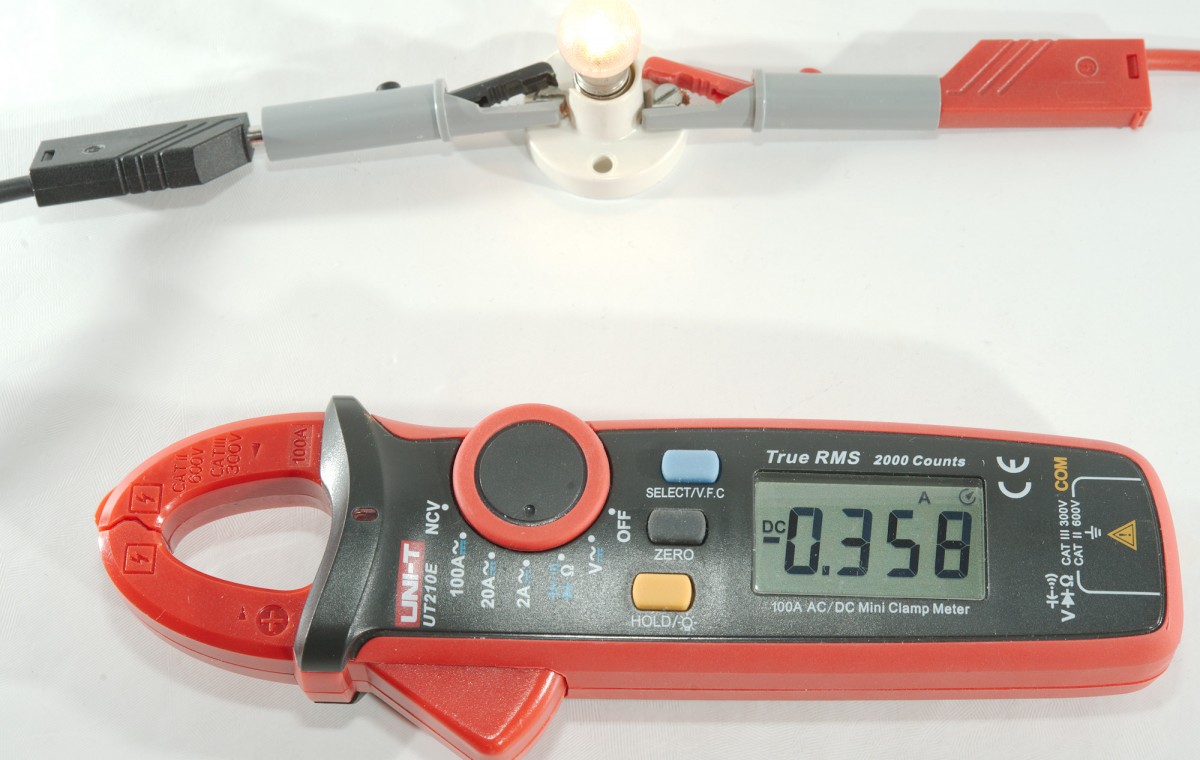

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.

Как пользоваться токовыми клещами

Принцип работы токовых клещей

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком. Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков. Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами. Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока

Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А

обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим. При включенной печке максимальный ток 8,47 А.

Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю. Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов. Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

Видим напряжение 221,1 В, частота 49,97 Гц.

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.

Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной. Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W

. Переключать между режимами необходимо при отсоединенных проводах. Вставляем щупы в розетку и обхватываем проводник.

Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (

=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Как пользоваться токоизмерительными клещами

Ток, протекающий по единственному проводнику

При измерении тока протекающего по одному проводнику

, необходимо выбрать режим измерений, путем установки переключателя в необходимое положение, и подключить токовые клещи к измеряемому проводнику. При необходимости, сделать это нужно с использованием кнопки разжатия магнитопровода.

В том случае, если токоизмерительные клещи выводят на информационный экран цифру «1», следует сменить положение переключателя режимов на более высокое значение.

Ток, протекающий по нескольким проводникам

При единовременном измерении тока протекающего по нескольким проводникам

(например, силовой кабель), в магнитопровод токоизмерительных клещей требуется завести несколько проводников. При этом прибор будет производить измерения разностной величины тока, протекающего по проводникам. То есть, если производить измерения в однофазной сети, в которой имеется только «фазный» и «нулевой» провод, то прибор будет мерить ток утечки в нагрузке.

Измерение напряжения

Чтобы измерить напряжение, требуется подсоединить красный провод щупа к разъему для подключения щупов — «VΩ», черный провод щупа к разъему — «COM». Затем с помощью переключателя выбрать режим в соответствии с измеряемым диапазоном.

Щупы требуется подсоединить к источнику напряжения. На экране прибора отобразится полярность и измеряемое напряжение.

Измерение сопротивления

При измерении сопротивления щупы подсоединяются к токовым клещам так же, как в случае с измерением напряжения

. Переключатель необходимо установить в положение «Ω». При сопротивлении участка цепи, на котором производится измерение, менее чем 50 Ом прибор просигнализирует звуковым сигналом.

Фото лучших токовых клещей

https://youtube.com/watch?v=lWE9LBde_zI

Также рекомендуем просмотреть:

• Для чего нужен газоанализатор
• Разновидности измерительных инструментов
• Инструкция, как пользоваться теодолитом
• Что такое анемометр
• ТОП лучших толщинометров
• Как выбрать шумомер
• Хороший дозиметр радиационного фона
• Обзор лучших лазерных уровней
• Как пользоваться индикатором напряжения
• Как использовать штангенциркуль
• Обзор лучших мультиметров
• Лазерный дальномер
• Лучший влагомер для древесины
• Как выбрать лазерную рулетку
• Цифровой вольтметр
• Измерители температуры воздуха
• Электронный динамометр
• Как пользоваться гидроуровнем
• Что такое нивелир
• Как выбрать пузырьковый уровень
• Что такое микрометр
• Лучшие измерительные рулетки

Помогите сайту, поделитесь в соцсетях 😉

Как пользоваться токовыми клещами

Методика измерений цифровыми клещами в целом ничем не отличается от измерений бытовым мультиметром до 1000В. В зависимости от цели измерений, весь процесс можно разбить на следующий алгоритм:

Среди проводов нужно выбрать тот, с которого планируется снять показания. На регуляторе выставить нужное значение. Если измеряется переменный ток, то это будет «А~». Есть модели, на корпусе которых «А~» маркируется в нескольких значениях, например UT201+ и UT202+. Если предполагаемая сила тока неизвестна, то начать измерения надо с самого большого значения.

Для замера нагрузки цепи, достаточно разомкнуть магнитопровод и поместить во внутреннюю область провод или жилу электрического кабеля и снова замкнуть магнитопровод. Для наиболее точного измерения провод желательно расположить по центру контура, перпендикулярно корпусу прибора. Если обхватить клещами сразу несколько проводников, то результат измерения будет неправильным.

Измерение произойдет автоматически и на дисплее отобразятся результаты. Фиксацию можно произвести либо визуально, либо с помощью функции HOLD. Замер других величин (напряжение, сопротивление, ёмкость, температура и т.д.) производится так же, как и обычным мультиметром. Достаточно подсоединить щупы к нужным гнёздам, установить переключатель в соответствующий режим и произвести измерение.

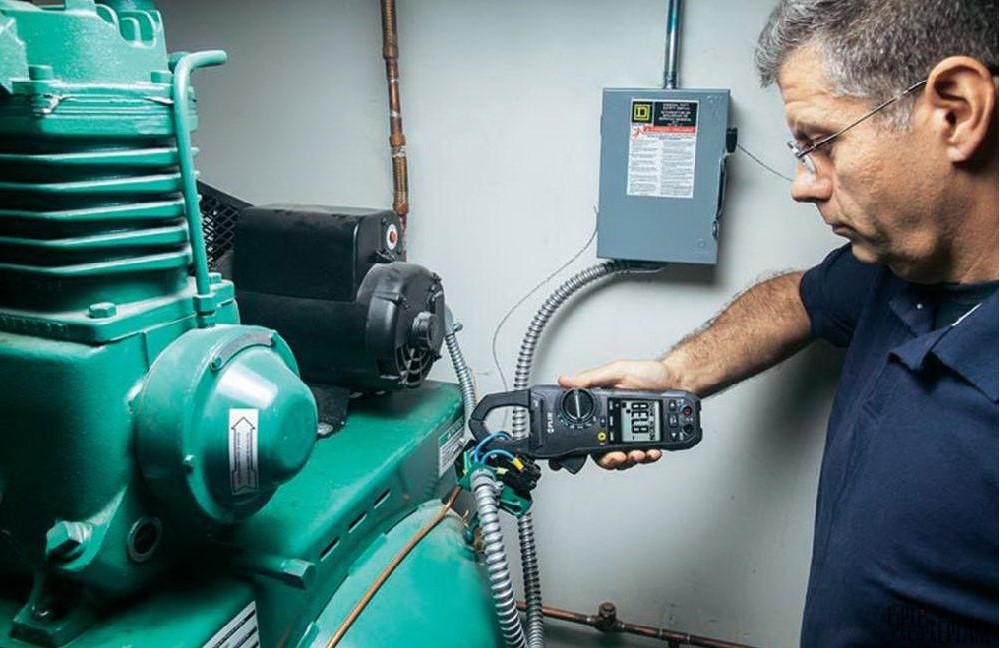

Где используется

Благодаря широкому спектру модификаций токовых клещей на рынке и в магазинах, они стали очень популярным электроинструментом и применяются везде — от среднестатистического дома, до огромной строительной площадки.

Итак, рассмотрим следующую ситуацию: Галина и Иван Петровы стали замечать, что счета за электроэнергию становятся все больше и больше каждый месяц. Они стали разбираться, как такое возможно, и пришли к выводу о том, что, возможно, кто-то из соседей подключился к их сети и ворует электричество. Иван сходил в магазин и приобрел тококлещи. Затем, предварительно отключив все электроприборы в квартире, Петровы с помощью клещей измерили ток в отдельном фазном проводнике и зафиксировали показание выше нуля. Это значит, что их подозрение оказалось верным. Теперь осталось найти место несанкционированного подключения.

Для примера можно привести еще одну ситуацию. У Ивана Петрова есть автомобиль. Но вот незадача: аккумулятор стал разряжаться очень быстро. При этом он не устанавливал никаких дополнительных устройств типа автомагнитолы. Значит, где-то происходит утечка.

Применение электроклещей в автомобиле

Для этого клещами обхватывают плюсовой провод, идущий от аккумулятора. После этого последовательно нужно начать извлекать предохранители и отключать всевозможные потребители электроэнергии до тех пор, пока причина утечки не будет найдена.

Как выбрать типоразмер токоизмерительных клещей

Большинство современных исполнений способны регистрировать также значения таких характеристик электрической цепи как напряжение, частота, мощность, ёмкость и сопротивление. Однако при помощи клещей можно определять  температуру (от датчиков или термопар), а также использовать их для  быстрого испытания сопротивления «выдержать/не пройти», в результате которого можно определить, замкнута или разомкнута цепь. При проведении теста на непрерывность, если цепь замкнута, прибор подаёт звуковой сигнал, поэтому смотреть на дисплей не нужно.

Позиции выбора, которые должны приниматься во внимание:

1. Требующийся диапазон измерений.
2. Какими должны быть размеры и конфигурация зажимов/челюстей.
3. Какой класс защиты требуется.
4. Какой должна быть точность измерения.

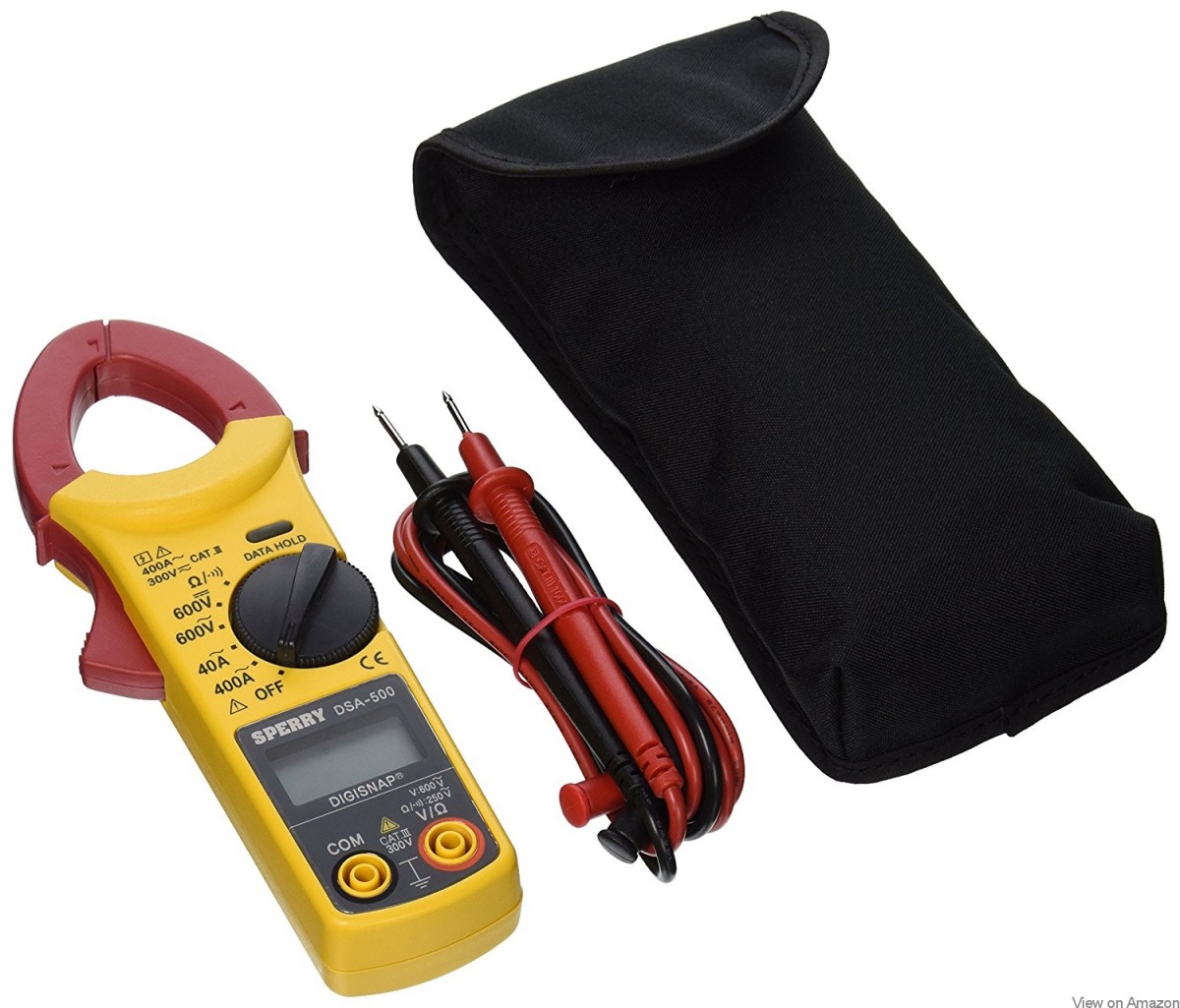

5. Каким набором аксессуаров комплектуется устройство.
6. Соответствуют ли клещи нормам безопасности для проведения работы.

Как замерить параметр безопасно? Вне зависимости от степени защищённости прибора от внешних опасностей, работать с клещами необходимо только в защитных рукавицах, как показано на рисунке 5.

Долговечность данного измерительного устройства  зависит также от строгого соблюдения инструкций изготовителя, а также от сроков периодической поверки техники в специальных лабораториях.

Рисунок 4. Рабочая панель токоизмерительных клещей DT202

Рисунок 5. Как правильно удерживать токоизмерительные клещи во время замеров

Пример использования клещей для измерений силы тока в однофазной сети показан на рисунке 6, а процедура калибровки — на рисунке 7.

Рисунок 6. Установка клещей для измерения параметров однофазной  сети

Рисунок 7. Процесс калибровки токоизмерительных клещей

При необходимости приобретения данных измерительных устройств, необходимо обращаться в организации, имеющие лицензию на данный род деятельности. Токоизмерительные клещи от сертифицированных производителей — это гарантия точности и качества прибора, возможность его своевременного ремонта или замены.

Проверка токоизмерительных клещей

Дабы рассматриваемые нами клещи позволяли получать максимально корректный результат, очень важно проводить их соответствующие поверки. Они представляют собой перечни операций, осуществляемых для подтверждения соответствия прибора установленным нормам

При проведении проверки осуществления определение погрешности, которая в итоге должна быть сравнена с допустимой. Последняя указывается в документации устройства.

Существует несколько типов поверкой токовых клещей, таких как:

1. Первичные поверки. Они осуществляются несколько раз – в процессе выпуска устройства, при его ввозе в другую страну или же после проведенных ремонтов.
2. Периодические поверки. Они являются плановыми. Проводятся такие исследования после истечения межповерочного интервала времени.
3. Внеочередные поверки. Их следует проводить либо же в случае потери документов на устройство, либо же после нарушения целостности прибора вследствие того или иного механического воздействия на него.
4. Инспекционные поверки. Они осуществляются непосредственно под метрологическим контролем. Для этого должно быть соответствующее решение государственного органа.
5. Экспертные поверки. Они проводятся только в том случае, если существуют определенные разногласия по поводу получаемых результатов прибора.

Нормы и периодичность испытания приборов:

Результаты поверки обязательно вносятся в паспорт приборов. Если устройство было признано таким, что непригодно к использованию, должно быть соответствующее извещение об этом.

Типы клещей

Существует несколько типов приборов. Прежде всего их делят по конструкции и напряжению эксплуатации. В этом плане приборы встречаются таких видов:

Одноручные клещи. Они применяются по отношению к цепям, напряжение в которых явно не более чем 1 кВ. Такие приборы имеют вид небольшой по своим габаритам изолированной рукоятки. Для того чтобы осуществить раскрытие магнитопровода, достаточно использовать всего лишь одну руку. С ее помощью нужно выполнить нажатие на соответствующий рычаг.

По своему внешнему виду приборы тоже могут быть разными. На рынке присутствуют такие их модели, как:

1. Аналоговые клещи. Они оснащены дисплеем со стрелкой, а также соответствующей ему измерительной шкалой. Для того чтобы подобные устройства работали, требуется соответствующий источник питания. Вследствие всех этих особенностей аналоговые приборы до сих пор пользуются спросом. Они быстро способны реагировать на изменения тока, предоставляя данные об этом весьма удобным способом.

1. Цифровые клещи. Они оборудованы жидкокристаллическим экраном где и отражается определенное значение измеряемого тока. Для работы данного устройства обязательно необходимо использовать дополнительный источник питания.
2. Клещи высоковольтного типа. Данные приборы отличаются прежде всего своей улучшенной изоляцией. Она позволяет предотвратить воздействие напряжения электроцепи на человека, измеряющего ток.

Дополнительно стоит отметить, что на рынке присутствуют токоизмерительные приборы, оборудованные датчиком Холла. Это уже более усовершенствованный механизм, который дает возможность с высокой точностью проводить замеры постоянной компоненты.
