Виды и размеры термоусаживаемых трубок. все технические данные и характеристики

Разделение термоусадочной трубки для проводов по видам

ТУТ разделяют по трём основным параметрам – материалу изготовления, принципу монтажа (термоусаживаемая трубка с клеем или без) и толщине стенок. В каждом конкретном случае, прежде чем купить термоусадку для проводов, нужно для себя ответить, какой именно материал нужен. Рассмотрим каждый из параметров.

По материалу изготовления ТУТ довольно разнообразны. Это может быть ПВХ, эластомер, полиолефин… − список можно продолжать ещё долго. Все материалы обладают своими свойствами. Один устойчив к ультрафиолету, другой − к агрессивным средам, третий маслостоек. Не будучи профессором в области химии с полимерами, сложно разобраться. Именно по этой причине стоит поинтересоваться у продавца о наличии документации на изделие, где указываются свойства термоусадки.

Термоусадка может продаваться в подобных бобинах по 100 или 200 м

Статья по теме:

Клеммы для соединения проводов. Достоинства и недостатки клемм, критерии выбора, краткий обзор производителей, средние цены, как соединить алюминиевые и медные провода – читайте в публикации.

Принцип монтажа. Здесь всё просто. Существует 2 вида ТУТ – клеевые и бесклеевые. Термоусадка с клеевым слоем имеет более высокую стоимость. Применяется в местах с повышенной влажностью (термоклей прекрасно герметизирует соединение) и вибрацией (такие изделия имеют повышенную прочность). В квартире же оптимальным будет использование обычного, бесклеевого вида, хотя в ванной комнате и на кухне имеет смысл воспользоваться клеевой термоусаживаемой трубкой.

Стенки трубки могут быть толстыми или тонкими. Несмотря на то, что соединение, изолированное толстостенной ТУТ, значительно прочнее, специалисты не советуют её использование домашним мастерам. Причиной тому низкая способность толстостенной термоусадочной трубки к сжатию. Тонкостенные в этом смысле лучше. Коэффициент сжатия здесь может достигать 6:1, против 2:1 − у термоусадочной трубки большей толщины того же диаметра.

Термоусадка может продаваться и в такой форме

Как пользоваться термоусадочной трубкой: процесс установки

Прежде чем приступать к монтажу термоусадки, необходимо произвести ряд подготовительных работ.

Перед тем как приступать к монтажу термоусадки, необходимо правильно подобрать трубку и подготовить соответствующий инструмент

На этом этапе требуется выполнить следующие операции:

• подобрать трубку соответствующего типа и размера;
• определить необходимое для работы количество материала;
• подготовить инструмент.

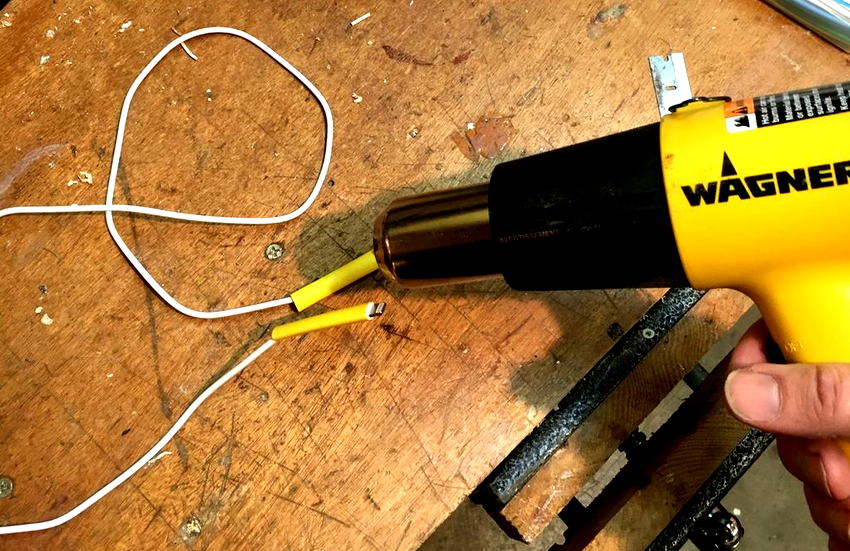

Кроме строительного фена для термоусадок, можно использовать и другой инструмент, например, газовый паяльник или пропановую горелку портативного размера. Для этих целей также подойдет горелка инфракрасного излучения.

Как пользоваться термоусадкой для проводов? Для этого необходимо:

• Очистить поверхность проводов от грязи и мусора.
• Отрезать фрагмент трубки нужной длины.
• Надеть термоусадку на участок провода, где выполнено соединение.
• С помощью выбранного инструмента нагреть трубку по всей длине.

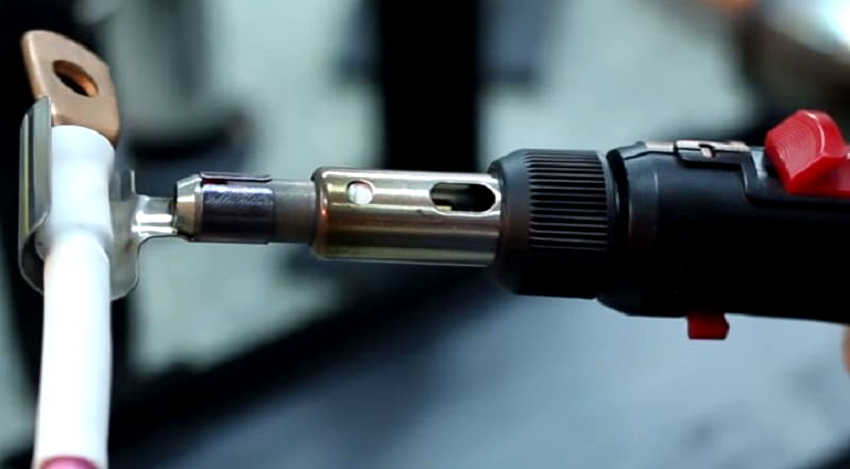

Кроме строительного фена для термоусадок, можно использовать газовый паяльник, пропановую горелку и даже зажигалку

Процесс монтажа термоусадки несложен, поэтому данную процедуру может самостоятельно выполнить любой человек. Если для изоляции используется длинное изделие большого диаметра, нагревать его следует в направлении от середины к краям, предварительно выполнив осадку трубки по окружности.

Если монтаж термоусадки будет осуществляться на металлическую основу с высоким показателем тепловой проводимости, такую поверхность нужно предварительно прогреть. Если в зоне соединения имеются острые грани, от них нужно избавиться, иначе в результате усадки на изоляции образуются проколы. Не стоит растягивать изделие, если его длины недостаточно, чтобы покрыть участок соединения, поскольку это негативным образом скажется на диэлектрических свойствах и прочностных характеристиках термоусадки.

Термоусадочные трубки надежно защищают электрические соединения. Термоусадка как способ изоляции имеет много достоинств, поэтому пользуется большой популярностью.

https://youtube.com/watch?v=1oCQhuXuFxk

https://youtube.com/watch?v=BksmYefgC8s

Выбор термоусадочной трубки

В первую очередь необходимо определиться с условиями эксплуатации, после этого выбрать ТУТ с соответствующими характеристиками. Например, если возможен контакт с ГСМ, то изделие должно быть масло- и бензостойким. При необходимости обеспечить надежную изоляцию проводов высоковольтного кабеля, выбирается трубка, с защитой в месте соединения до 1000 В.

Далее следует важный момент – подбор диаметра ТУТ. В этом случае следует использовать принцип «-10+20». Он заключается в следующем: минимальная усадка должна быть не меньше 10% от изначального диаметра и не больше 20% от указанного параметра усадки. Наглядный пример работы этого принципа представлен ниже.

Пример, как подобрать оптимальные усадки

При выборе длины следует учитывать, что ТУТ дает продольную усадку. В некачественной продукции страны Восходящего Солнца, она может быть до 20%. В брендовых комплектах, как правило, продольное сжатие не превышает 5-7%.

Разновидности трубок

Термоусадки принято классифицировать по ряду признаков. Прежде всего трубки разделяют по виду материала, из которого они изготовлены:

1. Полиолефиновые. В основе этого материала — полиэтилен, сшиваемый по химической или радиационной технологии. В состав продукта также входят красители, пластификаторы, ингибиторы горения и ряд других веществ. Полиолефиновые трубки функционируют в диапазоне температур от 50 градусов ниже нуля до 125 градусов выше нуля. Некоторые модификации с особыми добавками способны сохранять рабочие качества при 150 градусах. Полиолефин отличается высокой стойкостью к воздействию бензола и сильных окисляющих препаратов. Полиолефиновые трубки неустойчивы к длительному контакту с горюче-смазочными материалами.
2. Эластомеры из синтетического каучука. Главная особенность материала — способность сохранять функциональность при повышенных температурах (до 175 градусов). Эластомеры используют при необходимости постоянного взаимодействия с горюче-смазочными материалами. Главный недостаток эластомеров — высокая стоимость. В связи с этим эластомеры применяют редко и только в тех случаях, когда термоусадки из этого материала нечем заменить.
3. Поливинилхлорид. Для производства термоусадок применяют термопластичный ПВХ. Материал отличается высокими изоляционными характеристиками. Его главный недостаток — незначительный температурный диапазон (от 20 градусов ниже нуля до 80 градусов выше нуля). К тому же, поливинилхлорид токсичен при горении.
4. Полиэстер. Считается более удачным материалом в сравнении с поливинилхлоридом. Обладает большей прочностью и устойчивостью к агрессивным химическим средам.
5. Фторополимеры. Современные разработки в области материаловедения позволили создать термоусадки с отличными характеристиками. Речь идет прежде всего о способности фторополимеров сохранять рабочие характеристики при экстремальных температурных режимах. Широкому распространению фторополимеров мешает их высокая стоимость.
6. Силикон. Термоусадки из силикона отличаются пластичностью и отсутствием токсичных выбросов. Материал характеризуется высокой химической инертностью и электрической прочностью. Недостаток силикона состоит в его невысокой стойкости к разрушительному воздействию органических растворителей. Поэтому такие термоусадки не подходят для контактов с ГСМ.

Термоусадочные трубки классифицируют и по другим характеристикам:

Для специальных потребностей предлагаются термоусадки с дополнительными возможностями. Например, имеются термоусадочные трубки увеличенных диаметров, с рифленым покрытием, флуоресцентными дополнениями, повышенной электрической плотностью.

https://youtube.com/watch?v=1DTd9rVJN9Y

Важный параметр термоусадки — ее способность противостоять внешним воздействиям. В соответствии с этим показателем принято выделять следующие свойства термоусадок:

• маслостойкость;
• инертность к химическим средам;
• высоковольтность (некоторые трубки выдерживают напряжение до 1000 В);
• светостабилизирующие качества (устойчивость к солнечному излучению);
• термостойкость (отсутствие горючести).

Нестандартные варианты применения

Теперь вы знаете, что такое термоусадочная трубка и какой она бывает. Рассмотрим несколько нестандартных вариантов ее применения помимо электроизоляции:

1. Защита поверхностей от повреждения, коррозии, влаги. Сжимаясь, материал образует прочный слой толщиной 1—4 мм, который убережет кабель или иной предмет от царапин, перетирания или механического воздействия. ТУТ можно применять для дополнительной защиты на углах или при соприкосновении с твердыми поверхностями, чтобы избежать перетирания изоляции. В автомобилестроении ТУТ помогает защитить шланги и трубки от коррозии, порчи камнями или залипания грязью.
2. Защита от вибраций и шума. К примеру, трубку можно надеть на конвейерные ролики. Это защитит их от повреждения транспортируемой продукцией, снизит уровень шума при работе и убережет от вибрации за счет более плотного прилегания. Трубку можно надеть на ключи — они перестанут звенеть при транспортировке. Ее можно использовать для ограничителей дверей — мягкая поверхность пружинит и снижает шум при распахивании. Можно даже использовать трубочки в качестве мягких накладок на ножки мебели – вы защитите пол от царапин.
3. Защита от коррозии и ультрафиолета. Допускается использование термоусадочной трубки на клеевой основе для изоляции металлических и пластиковых изделий. Мы рекомендуем применять устройства на клеевой основе, которые надежно заполняют стыки и не дают проникать внутрь даже парам влаги.

Существуют и иные способы использования — вы наверняка придумаете что-то свое. Теперь вы знаете, как пользоваться термоусадкой и что нужно для ее нанесения — не стесняйтесь применять полученные знания в реальной жизни. Этот материал практичный и качественный, он служит по 20—30 лет, не теряя своих качеств. Клеевой состав позволяет надежно изолировать проводник — его можно разместить даже в воде, если правильно изолировать и “запаять” кабель с двух сторон.

Свойства материала

К основным свойствам полимерной трубки можно отнести:

1. Возможность сжиматься на 100—600% при повышении температуры от 70 до 120 градусов. При ремонте электроники обычно используют плавкие трубки с температурой сжатия 70 градусов, в автомобилях 125—130.
2. Возможность выдерживать резкие перепады температур. Трубку можно эксплуатировать во влажных и неотапливаемых помещениях или снаружи зданий, она функционирует в диапазоне от -45 до +130 градусов.
3. Благодаря добавлению в полимер красящих веществ, ему придают различные цвета, что позволяет маркировать кабеля. По умолчанию применяется черный цвет, но в продаже представлены материалы красного, желтого, синего, зеленого и других цветов. Существуют даже прозрачные трубки — они позволяют наблюдать за состоянием соединения.

Свойства материала

К основным свойствам полимерной трубки можно отнести:

1. Возможность сжиматься на 100—600% при повышении температуры от 70 до 120 градусов. При ремонте электроники обычно используют плавкие трубки с температурой сжатия 70 градусов, в автомобилях 125—130.
2. Возможность выдерживать резкие перепады температур. Трубку можно эксплуатировать во влажных и неотапливаемых помещениях или снаружи зданий, она функционирует в диапазоне от -45 до +130 градусов.
3. Благодаря добавлению в полимер красящих веществ, ему придают различные цвета, что позволяет маркировать кабеля. По умолчанию применяется черный цвет, но в продаже представлены материалы красного, желтого, синего, зеленого и других цветов. Существуют даже прозрачные трубки — они позволяют наблюдать за состоянием соединения.

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы). Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией)

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза). Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия. В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов

Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

По материалу

Для производства термостойких кембриков с электроизоляционными свойствами применяют несколько видов материалов.

Выделяют полиолефиновые термостойкие трубки, изготавливаемые из так называемого «сшитого» полиэтилена с добавлением ряда пластификаторов и красителей, препятствующих распространению горения. Подавляющая масса термостойких кембриков производится именно по этой технологии.

Температура, при которой они могут применяться без всяких ограничений, колеблется в пределах от -50 до +125 градусов. При добавлении к материалу специальных пластификаторов температурный диапазон удаётся расширить до 150 градусов. При этом также повышается его устойчивость к бензолу и другим окислителям.

Выпускают кембрики на основе синтетического каучука, характеризующиеся повышенной стойкостью к воздействию высоких температур (вплоть до 175 градусов) и химически активных веществ типа смазок и масел. Они имеют сравнительно высокую цену и ограниченный спрос.

Производят термочувствительные кембрики из термопластичного поливинилхлорида. Изделия из этого материала отличаются прекрасными изоляционными характеристиками, но при этом имеют ограниченный температурный диапазон (от -20-ти до +80-ти градусов). Наличие вредных для здоровья токсичных выделений, образующихся при воспламенении, резко ограничивает спрос на этот вид изделий.

https://youtube.com/watch?v=BD2hbMC-gSc

Основные характеристики

Термоусаживаемые трубочки производят из теплополимерных материалов, с высокими термостойкими показателями.

Есть определенные требования, применяемые к термоусадочным элементам:

• эластичность;
• устойчивость к воздействию высокой температуры;
• отсутствие воспламеняемости;
• устойчивость к агрессивной среде;
• быстрая деформация;
• прочность при растяжении – 15 МПа и выше;
• эластичность – способность к увеличению на 300% от первоначального размера.

Самым востребованным изолятором, являются трубочки способные деформироваться при температуре от 55 до 120 градусов по Цельсию, но есть изделия выдерживающие нагрев и до +300 C.

Свойства этой термоизоляции позволяют при нагревании полностью повторять контуры предмета, который следует изолировать.

В основном, термоизоляционные элементы используют для электро изоляции контактов, проводов, клемм, но в некоторых случаях этим материалом защищают металлические изделия от коррозии.

Область применения:

• электричество;
• производство кабеля;
• защита оборудования применяемого в электромонтажных работах;
• установка, ремонт соединительных муфт;
• маркировка проводки при изоляции за счет применения элементов разного цвета;
• в атомной энергетике как дополнения при проведении монтажных работ.

Кроме этого ее применяют для защиты провода от разрушения, изоляции предметов во всех сферах производства.

Преимущества и недостатки

Если сравнивать термоусадку с другими видами изоляции, она имеет, как минимум, четыре преимущества.

Во-первых, так как термоусадочная трубка прилегает очень плотно, она не смещается из-за разных механических воздействий. Во-вторых, установка является простым и быстрым процессом, но все же необходимо знать некоторые правила пользования. В-третьих, после усадки материал изоляции становится более прочным, поэтому провод становится еще больше устойчивым к механическим повреждениям и приобретает дополнительную жесткость в месте соединения. А срок службы значительно больше чем у обычной изоленты. Четвертый плюс – широкая область применения.

Из недостатков трубки ТУТ можно отметить следующее:

1. Невозможно повторно использовать, ведь при нагреве она меняет свой диаметр, поэтому при снятии обязательно повредится.
2. Цена термоусаживаемой трубки больше, чем цена на изоленту, однако не настолько, чтобы это стало решающим фактором при выборе защитного и изолирующего материала.

Если при использовании обнаруживаются еще какие-то недостатки, то это недочеты выбранного производителя.

На видео ниже предоставлено наглядное сравнение термоусадки и изоленты:

https://youtube.com/watch?v=Xn9PYPNO4hU

Свойства термоусадочных изделий

Под воздействием температуры термоусадочная трубка принимает форму объекта, на который она надета

В процессе использования термоусадочные трубки проявляют свои индивидуальные свойства, которые можно оценить за счет наличия в составе термополимеров. Например, при воздействии высокой температуры на надетую термоусадку на проводник, происходит ее активное и прочное сжимание, благодаря чему качество герметичности будет оставаться высоким на протяжении долгого времени.

Для стяжки коммутируемых участков электричества может применяться строительный фен или обыкновенная зажигалка

При обработке важно не переусердствовать, иначе внутри появятся пузырьки воздуха, за счет чего качество обжима будет утеряно

При нагревании материал не теряет свои свойства, он способен только изменять форму.

Характеристики

Основная характеристика данного вида изоляции — способность к усадке, которая измеряется в соотношении 2:1, 3:1, 6:1 и так далее. Термоусадка с клеем для проводов довольно удобный материал, который создает максимальную прочность после термической обработки. Такие средства эксплуатируют для производства защищённых соединений в сложных местах.

Маркировка

С помощью маркировки можно правильно выбрать изоляционный материал. Однако ее нужно правильно читать, чтобы понимать для каких целей подходит термоусаживаемый материал. Сбоку на изделиях черным маркером прописывается два диаметра через дробь. Первый говорит о том, какой диаметр установлен изготовителем, второй указывает, каким он станет после усадки на месте соединения. Например, на изоляции могут быть прописаны значения: 8/4, 60/25, 10/4 мм.

Термоусадка для проводов: достоинства и недостатки

Анализируя достоинства и недостатки термоусадочных изоляционных материалов, их справедливо сравнивают с классической ПВХ изолентой.

Общая информация и сферы применения

Термоусаживаемая трубка представляет собой пластиковую конструкцию, применяемую для изоляции электрических соединений. Термоусадку используют для восстановления поврежденного изоляционного слоя кабелей, а также предотвращения их механических повреждений в будущем.

Трубки производят из нейлона или полиолефинов, то есть термополимеров, изменяющих размеры вследствие нагревания. Полимер нагревается с помощью горячей воды, воздуха или под открытым пламенем.

Термоусадка выступает в качестве обжимного элемента конструкции. В связи с особенностью технологии, между натянутой изоляцией и неровностями обжимаемого объекта возникают каналы, делающие соединения недостаточно герметичными. Чтобы достичь качественного изолирования, используют трубки с клеем. Во время нагревания клей, переходя в жидкое состояние, нивелирует все неровности.

Для термоусадочных трубок характерен более высокий показатель поперечного коэффициента сжатия в сравнении с продольным коэффициентом. В результате диаметр трубки может сокращаться в несколько раз, а длина — только на 20 %. Качественные термоусадки сокращаются в длину еще меньше — не более чем на 10 %.

Вследствие температурного воздействия увеличивается только нагреваемая часть трубки. Другой ее конец сохраняет изначальные размеры. При уменьшении диаметра термоусадки толщина ее стенок пропорционально возрастает, что и придает изделию изолирующие качества.

Термоусадочные трубки помогают добиться выполнения следующих задач:

1. Создают надежный изолирующий слой, защищающий от ударов током.
2. Защищают соединения от механических повреждений.
3. Термотрубки используют в качестве кембриков (при распайке соединителей), что позволяет маркировать кабели и провода.
4. Термоизоляция предотвращает развитие коррозии.
5. Выступают в качестве барьера между соединениями и агрессивными средами.
6. В автомобилестроении термоусадки применяют для защиты тормозных шлангов и топливных путей.

Установка своими руками

Чтобы правильно провести монтаж трубки, необходимо придерживаться ряда правил. На предварительном этапе выполняют такие действия:

1. Подбирают подходящий типоразмер и марку термоусадочной трубки.
2. Определяются с количеством материала.
3. Изучают имеющиеся предложения на рынке.
4. Подготавливают рабочий инструмент.

Для установки трубки можно использовать следующий инструментарий:

• строительный фен;
• термопистолет;
• переносная газовая горелка;
• газовый паяльник;
• пропановая горелка;
• горелка инфракрасного излучения.

Монтаж термоусадки проводится в такой последовательности:

1. С проводников удаляют грязь, пыль и любые посторонние частицы.
2. Термоусадку нарезают на отрезки нужной длины.
3. Далее подготовленный участок термоусадки нужно надеть на целый провод.
4. С помощью фена, горелки или паяльника осуществляют нагрев термоусадки.

Лучший вариант оборудования для установки термоусадки — термопистолет. На нем есть возможность установить нужную температуру усадки, что облегчает процесс монтажа.

Читать также: Приспособления для распила бревен бензопилой своими руками

Операция по нагреву и установке осуществляется по следующему алгоритму:

1. Трубки с большим сечением вначале разогревают до 50 % от номинала температуры, нужной для усадки. То же относится и к широким гибким лентам. Термоусадки с тонкими стенками или маленьким диаметром в предварительном нагреве не нуждаются.
2. Отрезают нужную длину трубки с помощью обычных ножниц. Отрезать нужно аккуратно, чтобы не оставить неровностей на краях изделия.
3. Трубку слегка растягивают и надевают ее на нужный участок.
4. Нагревают термоусадку до номинальной температуры при помощи термопистолета или другого греющего инструмента. Нельзя допускать превышения температуры, так как в этом случае поверхность деформируется.
5. После нагрева нужно дать материалу остыть. В это время нельзя оказывать на конструкцию никаких механических воздействий.

Несколько полезных советов по установке термоусадочной трубки:

1. В случае с термоусадками большой длины или диаметра нагревание лучше начинать со средней части изделия. Далее горелку двигают в сторону краев.
2. Если неясно, достаточно ли длины трубки, прогревание рекомендуется начать с конца изделия, где установлен штекер связи, наконечник провода и т.п.
3. Если термоусадку устанавливают на металлическую основу с высокой теплопроводностью, перед началом монтажа эту поверхность нужно основательно нагреть.
4. На покрываемой поверхности не должно быть острых граней.
5. Нет смысла растягивать недостаточно длинную термоусадочную трубку. Следствием таких действий станет потеря термоусадкой прочности и диэлектрических качеств.

Подбор по цвету

Цветная декоративная термоусадочная трубка удобна для нанесения маркировки, поскольку небольшое кольцо выделяющегося оттенка устанавливается на изоляцию на конце кабеля. Приведем основные правила использования цветных трубок:

• в проводке электроцепей постоянного тока применяется красный цвет на плюсе и черный на минусе;
• на проводах заземления – желто-зеленый оттенок;
• в трехфазной электроцепи – красный, желтый и зеленый цвета по фазам.

Благодаря широкой цветовой гамме можно использовать термоусаживаемые трубки в качестве декоративного материала.
