Термометры сопротивления: особенности, принцип действия и применение

Тонкая пленка

Тонкопленочные элементы имеют чувствительный фрагмент, который формируется путем нанесения очень тонкого слоя резистивного материала, обычно платинового, на керамическую подложку (покрытие). Этот слой обычно имеет толщину от 10 до 100 нг (от 1 до 10 нанометров).

Эта пленка затем покрывается эпоксидной смолой или стеклом, которое помогает защитить ее, а также действует, как средство от натяжения для внешних подводящих проводов. Недостатки этого типа заключаются в том, что они не так стабильны, как их проволочные или спиральные аналоги.

Они также могут быть использованы только в ограниченном температурном диапазоне из-за разных скоростей расширения подложки и осаждения с сопротивлением, что дает эффект «тензометрического датчика», который можно увидеть в коэффициенте удельной температуры. Эти элементы работают при температурах до 300 °C (572 °F) без дополнительной упаковки, но могут выдерживать до 600 °C (1112 °F), когда они надлежащим образом заключены в стекло или керамику. Специальные высокотемпературные термопреобразователи сопротивления могут использоваться при температуре до 900 °C (1652 °F) с правильной герметизацией.

Кабельные термопары

В своем производстве, «ПК»Тесей» использует кабельные термопары. Она представляет собой гибкую металлическую трубку с размещёнными внутри нее одной, двумя или тремя парами термоэлектродов, расположенными параллельно друг другу. Пространство вокруг термоэлектродов заполнено уплотненной мелкодисперсной минеральной изоляцией. Термоэлектроды кабельной термопары со стороны рабочего торца попарно сварены между собой, образуя один, два или три рабочих спая. Рабочий торец заглушен с помощью сварки, либо имеет открытый спай. Свободные концы термоэлектродов подключаются к клеммам головки датчика температуры или к удлиняющим проводам. Высокая плотность изоляции кабельной термопары позволяет навивать её на цилиндр радиусом, равным пятикратному диаметру кабеля, без изменения технических характеристик термопары. Например, термопару диаметром 3 мм можно навить на трубу диаметром 30 мм. При этом не происходит замыкания электродов между собой или с оболочкой. Надежная изоляция обусловлена технологией изготовления тер-мопарного кабеля. Из окиси магния или алюминия методом сухого прессования изготавливают двухканальные бусы, в которые вставляют термоэлектроды, сборку помещают в трубу диаметром около 20 мм и многократно протягивают через фильеры, проводя промежуточный отжиг в среде водорода или аргона.

Главные преимущества кабельных термопар.

• широкий диапазон рабочих температур. Это самый высокотемпературный из контактных датчиков;
• малый показатель тепловой инерции, позволяющий применять их для регистрации быстропротекающих процессов;
• универсальность применения для различных условий эксплуатации, хорошая технологичность, малая материалоемкость;
• способность выдерживать большие рабочие давления;
• изготовление на их основе термопреобразователей в защитных чехлах блочно-модульного исполнения, обеспечивающих дополнительную защиту термоэлектродов от воздействия рабочей среды и создающих возможность оперативной замены термочувствительного элемента.

Датчик температуры выполненный на основе термопарного кабеля удобен в эксплуатации, его конструкцияпозволяет изгибать кабель, монтировать в труднодоступных местах, в кабельных каналах, при этом длина ТП может достигать нескольких сотен метров. Термопары можно приваривать, припаивать или просто прижимать к поверхности для измерения ее температуры.

Общие советы по выбору термопар из неблагородных металлов

• ниже нуля – тип Т
• комнатные температуры – тип К, Т
• до 300 °С – тип К
• от 300 до 600°С – тип N
• выше 600 °С – тип К или N

Подключение термопары.

Рабочий конец термопары погружается в среду, температуру которой требуется измерить. Свободные концы подключаются ко вторичному прибору. Для подключения термопары к модулю ввода используют специальные термопарные провода, выполненные из того же материала, что и сама термопара. Для этой цели можно использовать и обычные медные провода, однако в этом случае необходим выносной датчик температуры холодного спая, который должен измерять температуру в месте контакта термопары с медными проводами.

Рисунок 4. Схема подключения термопары

Схема подключения термопар к клеммам головки для одной (Рис.5) и двух пар (Рис.6) термоэлектродов.

Металлический тип термопреобразователей

Эти устройства предназначены для проведения замеров в широком температурном интервале (конкретный диапазон зависит от вида металла). Чаще всего этот прибор представляет собой расположенную в изолированном корпусе проволоку сечением до 0,1мм определенной длины. Среди этих термометров сопротивления наиболее часто встречаются устройства из платины, никеля и меди.

Для платиновых термопреобразователей характерна высокая стабильность и точность показаний. Этот прибор демонстрирует высокое удельное сопротивление и способен проводить замеры в самом широком диапазоне температур. Платиновый термопреобразователь получил наибольшую распространенность в промышленных областях разных стран мира.

Измерительный прибор из никеля имеет самый высокий коэффициент температуры и самый большой выходной сигнал сопротивления. Минус устройства – при превышении точки Кюри (352°С) возможно возникновение непредсказуемого гистерезиса характеристик. Некоторое время назад практиковалась установка подобных терморезисторов в кораблестроении совместно с самописцами. Сейчас данный тип приборов распространен, но все же меньше, чем платиновые устройства.

Медные термопреобразователи обладают наиболее линейной характеристикой при ограниченном температурном диапазоне. За счет низкого удельного сопротивления в этом типе устройств необходимо устанавливать проволоку увеличенной длины. Сфера применения данных приборов: электростанции, электрогенераторы и т.д.

Погрешность измерений

Правильность температурных показателей, получаемых с помощью термопары, зависит от материала контактной группы, а также внешних факторов. К последним можно отнести давление, радиационный фон либо иные причины, способные повлиять на физико-химические показатели металлов, из которых изготовлены контакты.

Погрешность измерений состоит из следующих составных частей:

• случайная погрешность, вызванная особенностями изготовления термопары;
• погрешность, вызванная нарушением температурного режима «холодного» контакта;
• погрешность, причиной которой послужили внешние помехи;
• погрешность контрольной аппаратуры.

Требования к монтажу термометров сопротивления

Требования к монтажу термометров сопротивления ТСП-Н и комплектов термопреобразователей сопротивления КТСП-Н описаны в руководстве по эксплуатации ТНИВ.405511.002 РЭ основанном на межгосударственном стандарте СНГ — ГОСТ 8.586.5 — 2005 и на международных стандартах EN 1434 – 2007.

Правила установки термопреобразователей на трубопроводе:

1. При установке термометра сопротивления ТСП-Н в защитную гильзу усилия не допускаются.
2. При монтаже КТСП-Н в прямом потоке трубопровода устанавливается прибор с маркировкой «Г» (горячий), в обратном потоке – термометр сопротивления с маркировкой «Х» (холодный).
3. ТСП-Н и КТСП-Н монтируются таким образом, чтобы чувствительный элемент прибора, расположенный на конце монтажной части, располагался на оси трубопровода.
4. При монтаже термометра сопротивления под углом 45° концы монтажной части прибора должны быть направлены навстречу потоку теплоносителя.
5. Во избежание помех при измерении, необходимо удалить присоединительные провода приборов от электрических кабелей с напряжением 220 В и более на расстояние не менее 0,3 м.
6. Производить ориентацию корпуса (головки) необходимо в нужном направлении и закрепите штуцер.
7. При горизонтальной ориентации термопреобразователя сопротивления с клеммной головкой кабельный ввод должен быть обращен вниз.
8. Предусмотреть сальниковое уплотнение под применяемый кабель.
9. Подсоединение комплекта термопреобразователей сопротивления производится к измерительному прибору, затем закрепляется кабель в сальниковом вводе.
10. Установленный термометр должен быть опломбирован.

Конструкция

Обычные чувствительные элементы RTD, изготовленные из платины, меди или никеля, имеют повторяемое соотношение сопротивления к температуре (R против T) и диапазон рабочих температур. Отношение Rs к T определяется как величина изменения сопротивления датчика на градус преобразования температуры. Относительное изменение сопротивления (температурный коэффициент сопротивления) изменяется незначительно в пределах полезного диапазона датчика.

Платина была предложена сэром Уильямом Сименсом в качестве элемента для резистивного температурного детектора на лекции Бейкера в 1871 году: это благородный металл и имеет наиболее стабильное соотношение сопротивление-температура в наибольшем диапазоне температур.

Никелевые элементы имеют ограниченный температурный диапазон, потому что величина изменения сопротивления на градус преобразования температуры становится очень нелинейной при температурах выше 300 ° C (572 ° F). Медь имеет очень линейное отношение сопротивления к температуре, однако она окисляется при умеренных температурах и не может использоваться при нагреве выше 150 ° C (302 ° F).

Чувствительный элемент термопреобразователя

Чувствительный элемент преобразователя – это баллон с жидкостью при нагревании которого жидкость будет расширяться и ее столбик поднимется в отсчетном устройстве. Положение определенного конца столбика будет соответствовать температуре среды. Термопреобразователи сопротивления на сегодняшний день применяют в системах, где может потребоваться измерять высокие температуры и передавать все показания в дистанционном порядке. Принцип работы подобных устройств достаточно простой. Он будет основан на свойстве разнообразных металлов изменять свое сопротивление во время изменения температуры. У нас вы также можете прочесть про обустройство правильного заземления.

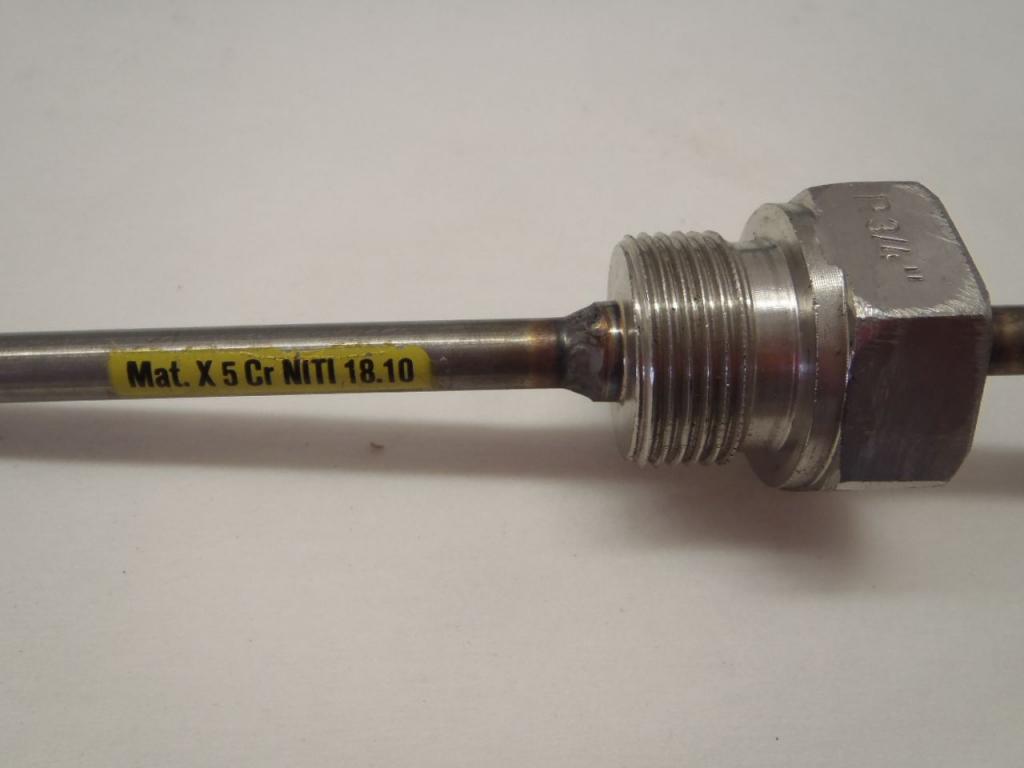

Чувствительные элементы чаще всего выполнены из платины или меди. Платиновую или медную проволоку необходимо наматывать на каркас. Размеры каркаса в зависимости от конструкции может быть от 60 до 100 мм. Каркас вместе с чувствительным элементом будут помещать в специальный корпус защитной арматуры. Его чаще всего выполняют из нержавеющей стали.

На технологических трубопроводах специальный преобразователь будут вставлять в гнездо, которое в дальнейшем будут укреплять с помощью штуцера. Монтажная длина преобразователей может составлять от 10 до 3150 мм, а диаметр защитной арматуры от 10 до 300 мм.

Зависимость сопротивления проводника от температуры

Удельное сопротивление, а следовательно, и сопротивление металлов, зависит от температуры, увеличиваясь с ее ростом. Температурная зависимость сопротивления проводника объясняется тем, что

1. возрастает интенсивность рассеивания (число столкновений) носителей зарядов при повышении температуры;
2. изменяется их концентрация при нагревании проводника.

Опыт показывает, что при не слишком высоких и не слишком низких температурах зависимости удельного сопротивления и сопротивления проводника от температуры выражаются формулами:

\(~\rho_t = \rho_0 (1 + \alpha t) ,\) \(~R_t = R_0 (1 + \alpha t) ,\)

где ρ

,ρ t — удельные сопротивления вещества проводника соответственно при 0 °С иt °C;R ,R t — сопротивления проводника при 0 °С иt °С,α — температурный коэффициент сопротивления: измеряемый в СИ в Кельвинах в минус первой степени (К-1). Для металлических проводников эти формулы применимы начиная с температуры 140 К и выше.

Температурный коэффициент

сопротивления вещества характеризует зависимость изменения сопротивления при нагревании от рода вещества. Он численно равен относительному изменению сопротивления (удельного сопротивления) проводника при нагревании на 1 К. \(~\mathcal h \alpha \mathcal i = \frac{1 \cdot \Delta \rho}{\rho \Delta T} ,\) где \(~\mathcal h \alpha \mathcal i\) — среднее значение температурного коэффициента сопротивления в интервале ΔΤ

Для всех металлических проводников α

> 0 и слабо изменяется с изменением температуры. У чистых металловα = 1/273 К-1. У металлов концентрация свободных носителей зарядов (электронов)n = const и увеличениеρ происходит благодаря росту интенсивности рассеивания свободных электронов на ионах кристаллической решетки.

Для растворов электролитов α

α = -0,02 К-1. Сопротивление электролитов с ростом температуры уменьшается, так как увеличение числа свободных ионов из-за диссоциации молекул превышает рост рассеивания ионов при столкновениях с молекулами растворителя.

Формулы зависимости ρ

иR от температуры для электролитов аналогичны приведенным выше формулам для металлических проводников. Необходимо отметить, что эта линейная зависимость сохраняется лишь в небольшом диапазоне изменения температур, в которомα = const. При больших же интервалах изменения температур зависимость сопротивления электролитов от температуры становится нелинейной.

Графически зависимости сопротивления металлических проводников и электролитов от температуры изображены на рисунках 1, а, б.

Рис. 1

При очень низких температурах, близких к абсолютному нулю (-273 °С), сопротивление многих металлов скачком падает до нуля. Это явление получило название сверхпроводимости

. Металл переходит в сверхпроводящее состояние.

Об изменениях температуры судят по изменению сопротивления проволоки, которое можно измерить. Такие термометры позволяют измерять очень низкие и очень высокие температуры, когда обычные жидкостные термометры непригодны.

Виды устройств

Каждый вид термопар имеет свое обозначение, и разделены они согласно общепринятому стандарту. Каждый тип электродов имеет свое сокращение: ТХА, ТХК, ТВР и т. д. Распределяются преобразователи соответственно классификации:

• Тип E — представляет собой сплав хромеля и константана. Характеристикой этого устройства считается высокая чувствительность и производительность. Особенно это подходит для использования при крайне низких температурах.
• J — относится к сплаву железа и константана. Отличается высокой чувствительностью, которая может достигать до 50 мкВ/ °C.
• Вид K — считается самым популярным устройством, состоящим из сплава хромеля и алюминия. Эти термопары могут определить температуру в диапазоне от -200 °C до +1350 °C. Приборы используются в схемах, расположенных в неокисляющих и инертных условиях без признаков старения. При применении устройств в довольно кислой среде хромель быстро разъедается и приходит в негодность для измерения температуры термопарой.
• Тип M — представляет сплавы никеля с молибденом или кобальтом. Устройства могут выдерживать до 1400 °C и применяются в установках, работающих по принципу вакуумных печей.
• Вид N — нихросил-нисиловые устройства, отличием которых считается устойчивость к окислению. Используются они для измерения температур в диапазоне от -270 до +1300 °C.

Вам это будет интересно Устройство и принцип работы трансформатора тока

При высоких температурах широко используются устройства из сплавов рения и вольфрама. Кроме того, по назначению и условиям эксплуатации термопары могут бывать погружаемыми и поверхностными.

По конструкции крепления устройства обладают статическим и подвижным штуцером или фланцем. Широкое применение термоэлектрические преобразователи нашли в устройстве компьютеров, которые обычно подсоединяются через COM порт и предназначены для измерения температуры внутри корпуса.

Термометр сопротивления ТСП

Стандартные термометры для замеряющего элемента используют платину, так как она меньше окисляется и точно выдает показания температуры. Но чаще всего применяются более дешевые ТС — из меди и никеля. У этих устройств много преимуществ, они могут замерять большой диапазон различных температур, четко улавливая колебания в ту или иную сторону.

Термометр сопротивления обладает устойчивостью к вибрациям, что разрешает их установку в сейсмических зонах. Эти термометры производятся разнообразных размеров — от самых малых до больших. Потому их используют в различных ситуациях на любых объектах.

Несмотря на все положительные моменты применения устройства, его высокую надежность и практичность, имеются и свои минусы. Надо учесть, приобретая термометр сопротивления — подключение и установка должны производится в 3-х или 4-проводной электрической системе. Если использовать меньше проводов, то показания температуры будут иметь погрешность. Еще одним недостатком прибора считается трудоемкий процесс подбора особенного типа глазури для герметической защиты датчика. При неправильном выборе смазки, когда произойдет резкий скачок температуры, корпус термометра может лопнуть.

Конструкция

Обычные чувствительные элементы RTD, изготовленные из платины, меди или никеля, имеют повторяемое соотношение сопротивления к температуре (R против T) и диапазон рабочих температур. Отношение Rs к T определяется как величина изменения сопротивления датчика на градус преобразования температуры. Относительное изменение сопротивления (температурный коэффициент сопротивления) изменяется незначительно в пределах полезного диапазона датчика.

Платина была предложена сэром Уильямом Сименсом в качестве элемента для резистивного температурного детектора на лекции Бейкера в 1871 году: это благородный металл и имеет наиболее стабильное соотношение сопротивление-температура в наибольшем диапазоне температур.

Никелевые элементы имеют ограниченный температурный диапазон, потому что величина изменения сопротивления на градус преобразования температуры становится очень нелинейной при температурах выше 300 ° C (572 ° F). Медь имеет очень линейное отношение сопротивления к температуре, однако она окисляется при умеренных температурах и не может использоваться при нагреве выше 150 ° C (302 ° F).

Типы термопар и их характеристики

Различные сплавы, используемые для изготовления термопар, обладают разными коэффициентами термо-ЭДС. В зависимости от того, из каких металлов изготовлены термоэлектроды, различают следующие основные типы термопар:

• ТПП13 – платинородий-платиновые (тип R);
• ТПП10 – платинородий-платиновые (тип S);
• ТПР – платинородий-платинродиевые (тип B);
• ТЖК – железо-константановые (тип J);
• ТМКн – медь-константановые (тип T);
• ТНН – нихросил-нисиловые (тип N);
• ТХА – хромель-алюмелевые (тип K);
• ТХКн – хромель-константановые (тип E);
• ТХК – хромель-копелевые (тип L);
• ТМК – медь-копелевые (тип M);
• ТСС – сильх-силиновые (тип I);
• ТВР – вольфрамрениевые (типы A-1 – A-3).

Технические требования к термопарам задаются параметрами определёнными ГОСТ 6616-94, а их НСХ (номинальные статические характеристики преобразования), оптимальные диапазоны измерений, установленные классы допуска регулируются стандартами МЭК 62460, и определены ГОСТ Р 8.585-2001. Заметим, также, что НСХ в вольфрам-рениевых термопарах отсутствовали в таблицах МЭК до 2008 г. На сегодняшний день указанными стандартами не определены характеристики термопары хромель-копель, но их параметры по прежнему регулируются ГОСТ Р 8.585-2001. Поэтому импортные термопары типа L не являются полным аналогом отечественного изделия ТХК.

Классификацию термодатчиков можно провести и по другим признакам: по типу спаев, количеству чувствительных элементов.

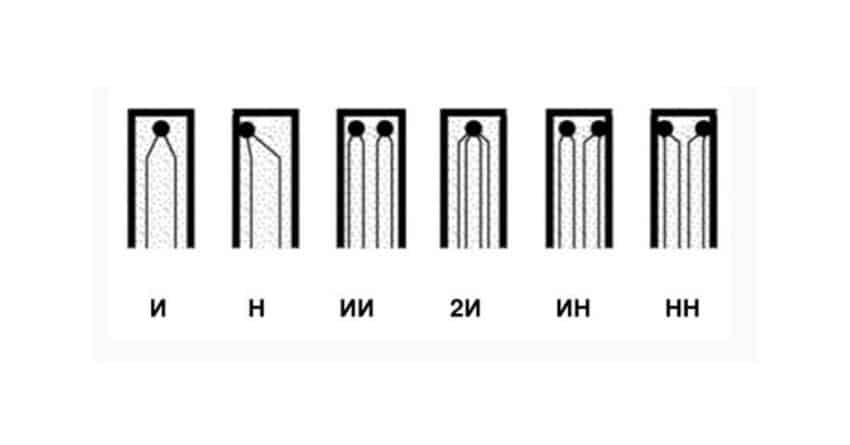

Типы спаев

В зависимости от назначения термодатчика спаи термопар могут иметь различную конфигурацию. Существуют одноэлементные и двухэлементные спаи. Они могут быть как заземлёнными на корпус колбы, так и незаземленными. Понять схемы таких конструкций можно из рисунка 5.

Буквами обозначено:

• И – один спай, изолированный от корпуса;
• Н – один соединённый с корпусом спай;
• ИИ – два изолированных друг от друга и от корпуса спая;
• 2И – сдвоенный спай, изолированный от корпуса;
• ИН – два спая, один из которых заземлён;
• НН – два неизолированных спая, соединённых с корпусом.

Заземление на корпус снижает инерционность термопары, что, в свою очередь, повышает быстродействие датчика и увеличивает точность измерений в режиме реального времени.

С целью уменьшения инерционности в некоторых моделях термоэлектрических преобразователей оставляют горячий спай снаружи защитной колбы.

Многоточечные термопары

Часто требуется измерение температуры в различных точках одновременно. Многоточечные термопары решают эту проблему: они фиксируют данные о температуре вдоль оси преобразователя. Такая необходимость возникает в химических и нефтехимических отраслях, где требуется получать информацию о распределении температуры в реакторах, колоннах фракционирования и в других ёмкостях, предназначенных для переработки жидкостей химическим способом.

Многоточечные измерительные преобразователи температуры повышают экономичность, не требуют сложного обслуживания. Количество точек сбора данных может достигать до 60. При этом используется только одна колба и одна точка ввода в установку.

Изготовление термопары для мультиметра самостоятельно

Термопара, созданная своими руками, это сенсор в своей основе конструктивно аналогичный заводскому: два спаянные разные по составу электроды.

Перечень материалов, инструментов:

• константин. Есть в старых советских низкоомных керамических резисторах ПЭВ-10 или подобных им;
• проволока, медь;
• зажигалки: турбо («печка») и обычная.

Приемником данных может быть любой цифровой или аналоговый тестер. С помощью такой ТП для мультиметра можно замерять температуру исследуемых объектов.

Где взять проволоку

Чем меньше сечение проволоки, тем ниже погрешности ТП, поскольку понижается само влияние массива жил на теплообмен.

В нашем примере взяты 2 проводка из таких сплавов:

• константиновый. Берем из старого керамического резистора ПЭВ-10. Сплав также содержит зарубежный аналог 1R00JSMT и подобные типы радиодеталей. Некоторые такие радиодетали с нихромом — он не подойдет;
• медный проводок: из обмотки б/у трансформаторов от бытовых приборов, из кабелей, например, витой пары.

Скрутка, сварка

Делаем скрутку из 2 проводков. Затем свариваем этот конец: так как жилы тонкие, то подойдет зажигалка турбо, в народе «печка». Должна получиться круглая головка-капелька. Оставшиеся витки затем надо раскрутить, чтобы не было замыкания.

Принцип работы мы уже описали: при нагревании в месте горячего спая, то есть головки-капельки возникает разница потенциалов, инициирующая малый ток, который будет течь по проводкам к приемнику (мультиметру). Значения такого электричества будут характеризовать определенную температуру.

Другие способы сварки

Спаять проводки можно и кустарной сваркой, например, применив лабораторные автотрансформаторы, автомобильный аккумулятор. К одному полюсу («+») такого источника подсоединяем оба конца термопары, скрученные или соединенные механически проволокой. К другому подключаем вывод («−»), присоединенный к куску графита. Возникнет электродуга, произойдет сварка.

Напряжение для сварки подбирают экспериментально: начинают с малых значений 3–5 В и постепенно увеличивают до нужного результата. Оптимальное значение зависит от металла проволоки, ее сечения, длины — оно обычно не превышает 40–50 В. Соблюдают безопасность: не касаются к оголенным участкам, не подают слишком большое напряжение. Для удобства опасные сегменты изолируют изолентой, кембриком, керамическими трубками.

Хорошее соединение получают, разогревая проводки дуговым разрядом, зажигая его между ними и крепким (ропа) раствором поваренной соли.

Другие сплавы для электродов

Выше мы показали пример с электродами константин-медь. Термопара для измерения температуры своими руками может быть создана и с проволоки с иных материалов (сплавы см. выше в табл.). Такие материалы продаются на узкоспециализированных торговых площадках, но все-таки достать их сложнее, наиболее доступный из них хромель и алюмель.

Проверка самодельной термопары для мультиметра

Электроды собранного датчика подсоединяем к мультиметру аналогично как щупы. Затем измеряете среду: нагреваете головку зажигалкой, наблюдаете табло тестера. В нашем случае мультиметр показал напряжение 50 мВ и ток в 5 мкА, это максимальное значение для данной самоделки.

Калибровка

Откалибровать самодельную термопару и создать базу данных какое значение какой температуре соответствует, можно, опуская ТП в жидкость с заранее известной температурой (надо будет значительно ее нагреть). Останется сопоставить t° с показаниями мультиметра и записать цифровые соответствия.

Металлический тип термопреобразователей

Эти устройства предназначены для проведения замеров в широком температурном интервале (конкретный диапазон зависит от вида металла). Чаще всего этот прибор представляет собой расположенную в изолированном корпусе проволоку сечением до 0,1мм определенной длины. Среди этих термометров сопротивления наиболее часто встречаются устройства из платины, никеля и меди.

Для платиновых термопреобразователей характерна высокая стабильность и точность показаний. Этот прибор демонстрирует высокое удельное сопротивление и способен проводить замеры в самом широком диапазоне температур. Платиновый термопреобразователь получил наибольшую распространенность в промышленных областях разных стран мира.

Измерительный прибор из никеля имеет самый высокий коэффициент температуры и самый большой выходной сигнал сопротивления. Минус устройства – при превышении точки Кюри (352°С) возможно возникновение непредсказуемого гистерезиса характеристик. Некоторое время назад практиковалась установка подобных терморезисторов в кораблестроении совместно с самописцами. Сейчас данный тип приборов распространен, но все же меньше, чем платиновые устройства.

Медные термопреобразователи обладают наиболее линейной характеристикой при ограниченном температурном диапазоне. За счет низкого удельного сопротивления в этом типе устройств необходимо устанавливать проволоку увеличенной длины. Сфера применения данных приборов: электростанции, электрогенераторы и т.д.

Класс допуска

Согласно действующим нормам допускается определенное отклонение от линейной характеристики «температура-сопротивление». Ниже представлена таблица соответствия класса точности.

Таблица 1. Классы допуска.

Приведенная в таблице погрешность отвечает текущим нормам.

Медные датчики (ТСМ)

ТК медных измерительных приборов – 0,00428°С -1 , диапазон измеряемых температур немного уже, чем у никелевых аналогов (от -50,0°С до 150°С). К несомненным преимуществам медных измерителей следует отнести их относительно невысокую стоимость и наиболее близкую к линейной характеристику «температура-сопротивление». Но, узкий диапазон измеряемых температур и низкие параметры удельного сопротивления существенно ограничивают сферу применения термопреобразователей ТСМ.

Типовые конструкции платиновых термосопротивлений

Наиболее распространение получило исполнение ЧЭ в ПТС, называемое «свободной от напряжения спиралью», у зарубежных изготовителей оно проходит под термином «Strain free». Упрощенный вариант такой конструкции представлен ниже.

Конструктивное исполнение «Strain free»

Обозначения:

• А – Выводы термоэлектрического элемента.
• В – Защитный корпус.
• С – Спираль из платиновой проволоки.
• D – Мелкодисперсный наполнитель.
• E – Глазурь, герметизирующая ЧЭ.

Как видно из рисунка, четыре спирали из платиновой проволоки, размещают в специальных каналах, которые потом заполняются мелкодисперсным наполнителем. В роли последнего выступает очищенный от примесей оксид алюминия (Al₂O₃). Наполнитель обеспечивает изоляцию между витками проволоки, а также играет роль амортизатора при вибрациях или когда происходит ее расширение, вследствие нагрева. Для герметизации отверстий в защитном корпусе применяется специальная глазурь.

На практике встречается много вариаций типового исполнения, различия могут быть в дизайне, герметизирующем материале и размерах основных компонентов.

Исполнение Hollow Annulus.

Данный вид конструкции относительно новый, она разрабатывалась для использования в атомной индустрии, а также на объектах особой важности. В других сферах датчики данного типа практически не применяются, основная причина этого высокая стоимость изделий

Отличительные особенности высокая надежность и стабильные характеристики. Приведем пример такой конструкции.

Пример исполнения «Hollow Annulus»

Обозначения:

• А – Выводы с ЧЭ.
• В – Изоляция выводов ЧЭ.
• С – Изолирующий мелкодисперсный наполнитель.
• D – Защитный корпус датчика.
• E – Проволока из платины.
• F – Металлическая трубка.

ЧЭ данной конструкции представляет собой металлическую трубку (полый цилиндр), покрытый слоем изоляции, сверху которой наматывается платиновая проволока. В качестве материала цилиндра используется сплав с температурным коэффициентом близким к платине. Изоляционное покрытие (Al₂O₃) наносится горячим напылением. Собранный ЧЭ помещается с защитный корпус, после чего его герметизируют.

Для данной конструкции характерна низкая инерционность, она может быть в диапазоне от 350,0 миллисекунд до 11,0 секунд, в зависимости от того используется погружаемый или монтированный ЧЭ.

Пленочное исполнение (Thin film).

Основное отличие от предыдущих видов заключается в том, что платина тонким слоем (толщиной в несколько микрон) напыляется на керамическое или пластиковое основание. На напыление наносится стеклянное, эпоксидное или пластиковое защитное покрытие.

Миниатюрный пленочный датчик

Это наиболее распространенный тип конструкции, основные достоинства которой заключаются в невысокой стоимости и небольших габаритах. Помимо этого пленочные датчики обладают низкой инерционностью и относительно высоким внутренним сопротивлением. Последнее практически полностью нивелирует воздействие сопротивления выводов на показания прибора (таблицы термосопротивлений можно найти в сети).

Что касается стабильности, то она уступает проволочным датчикам, но следует учитывать, что пленочная технология усовершенствуется год от года, и прогресс довольно ощутим.

Стеклянная изоляция спирали.

В некоторых дорогих ТС платиновую проволоку покрывают стеклянной изоляцией. Такое исполнение обеспечивает полную герметизацию ЧЭ и увеличивает влагостойкость, но сужает диапазон измеряемой температуры.

Вывод

По мнению ведущих отечественных и иностранных специалистов, точность работы и надежность термометров сопротивления с каждым годом растет. Если необходим температурный датчик высокой надежности и долгой работоспособности для температур диапазоном от 200 0С до 600 0С, то лучше, чем платиновый термометр, найти что-либо тяжело. Эти устройства могут служить многие годы без замены чувствительного элемента.

И пускай такой термометр стоит недешево, зато качество его работы, точность показаний и надежность находятся на высоком уровне, что положительно оценили не только наши промышленники, но и специалисты ведущих зарубежных компаний.

Большинство случаев выхода из строя современных датчиков сопротивления связано не со сборкой устройства, а с их неправильным креплением на измерительном объекте и ошибочным подключением к электрической сети. Также следует при эксплуатации прибора придерживаться рекомендованных рабочих температур, иначе с каждым «перебором» точность показаний начнет идти все с большей погрешностью.
