Схемы включения датчиков

Принцип действия тензометрического датчика мы уже рассмотрели, поэтому следует сказать о том, как он подключается.

Если речь идет о малых электрических сигналах, то для их измерения идеально подойдет мостовое включение. В центре цепи следует расположить вольтметр. Более простым примером использования станет тензометрическое устройство, схема которого будет собрана в качестве электрического моста. Его подключать нужно в одно из плеч. При этом сопротивление станет таким же, как и у других резисторов, причем в ненагруженном состоянии. Тогда напряжение прибора будет показывать 0.

Основное отличие 6-проводного весового измерительного датчика от 4-проводного

При большой длине проводов от весового измерительного датчика до блока АЦП, сопротивление самих проводов начинает влиять на показания весов.

Существует два решения этой проблемы:

1. Делать длину проводов одной и той же длины, тогда погрешность от сопротивления проводов вносимая в цепь измерения будет заранее известна, и будет скомпенсирована на уровне АЦП.

2. Добавить измерительную цепь, с помощью которой можно измерить сопротивление провода (а точнее падение напряжения) и в динамике подкорректировать погрешность от сопротивления проводов вносимую в цепь измерения.

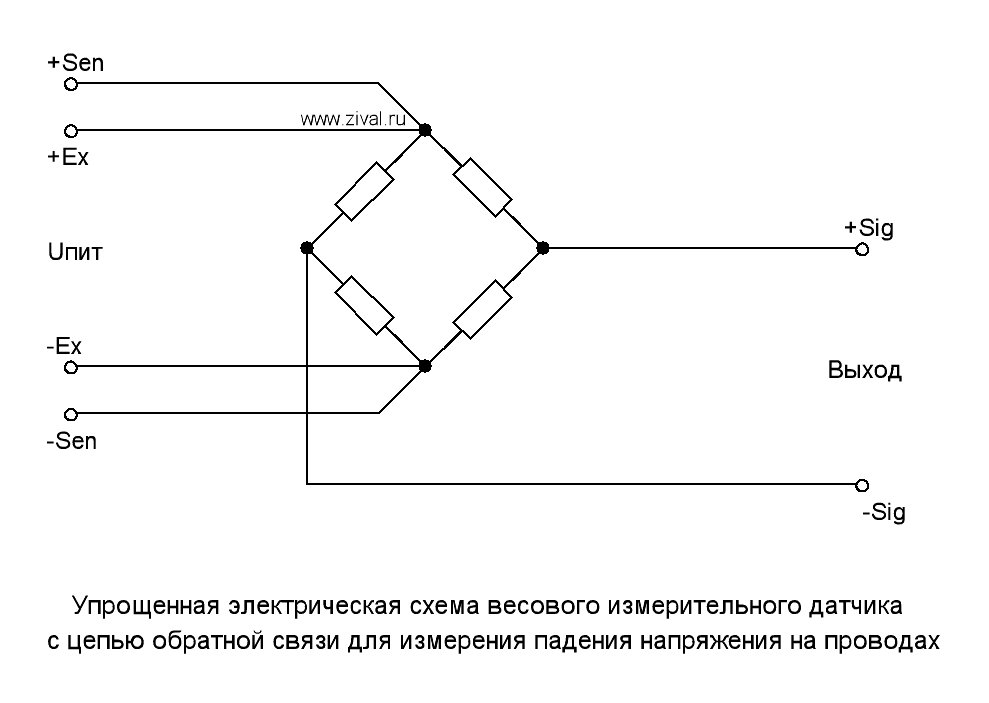

Для этих целей добавляют два провода +Sen, -Sen которые и позволяют измерить падение напряжения на проводах, теперь достаточно вычесть это значение из общих измерений и мы получим показания только с тензорезисторов.

4) Проверка тензодатчика в нагруженном состоянии.

Для данного теста тензодатчик должен быть подключен к весовому индикатору или к прибору со стабильным источником питания от 5Vдо 12V. С помощью милливольтметра, подключенного к выходу тензодатчика, нагружают датчик и фиксируют показания выходного сигнала, при снятии нагрузки показания выходного сигнала должны вернуться к исходным. При проведении данного теста необходимо проводить несколько циклов нагружения-разгружения тензодатчика различным весом, но не менее 50% от НПВ датчика. Также необходимо удержание веса не менее 30 мин. в каждом из циклов и анализ изменения показаний в течении данного периода времени. В случае если при проведении теста показания будут отличаться от значения постоянно прикладываемой нагрузки, а также не будут возвращаться к исходным значениям, можно судить о нарушении контакта в клеевом слое между тензорезисторами и упругим элементом. Такой тензодатчик требует замены.

Как выбрать?

При выборе модели для измерения какого-либо физического усилия или веса, необходимо руководствоваться основными параметрами сенсора. К таким характеристикам относятся:

Диапазон измерений – определяет границы весовой нагрузки, которую сможет фиксировать тензодатчик;

Класс точности – выбирается в зависимости от параметров оборудования и требований к точности измерений;

Схема подключения – по количеству подключаемых выводов может использоваться четырех или шестипроводная схема;

Термокомпенсация – для тензодатчиков, где необходима высокая точность измерений, важно учитывать влияние температуры окружающей среды, применяются термокомпенсирующие элементы;

Степень защиты – обозначается индексом IP и определяет устойчивость к воздействию пыли и влаги на тензодатчик.

Подключение тензоустройства: вопросы экранирования и заземления

Важным вопросом при создании успешной и точной весовой системы с применением тензодатчиков является организация экранирования и заземления. Грамотное решение подобной задачи – залог правильного функционирования тензометрического устройства в области генерации слаботочных сигналов. При этом, кабели устройств обязаны иметь оплетку для экранирования, которая бы защищала их от электростатики и иных помех, при условии ее правильного монтажа.

Главным и нерушимым правилом в этом случае должен стать принцип избегания «земляных» петель, что означает необходимость заземления устройства в ОДНОЙ и ОБЩЕЙ точке. Если же подключать кабельный экран с обоих концов, то возникновение петли неминуемо. Таким образом, если тело датчика надежно соединено и правильно закреплено с экраном – то этого будет достаточно, в ином случае – возможно присоединить экран к заземлению только с ОДНОГО любого окончания, к примеру, в электрощите. Стоит помнить, что использовать в качестве «заземлителя» «нейтраль» крайне не рекомендуется.

В случае, ежели датчики соединены параллельно, то нужно не забыть и присоединить друг к дружке экранные кабельные оплетки, посредством сопутствующего клеммного контакта в соединительной коробке.  После соединения немедленно «заземлить» их одновременно с корпусом самой коробки.

Также, с ОДНОЙ стороны необходимо присоединять к заземлению общий кабель, проходящий от прибора к соединительной коробке, при этом нельзя допускать образования «земляной» петли. Эту схему предпочтительнее реализовать со стороны приемника, т. е. около входа в измерительный прибор.

Прямо сверху изоляции кабеля датчика (примерно на расстоянии в 4-5 см от клеммы оборудования), необходимо защелкнуть фильтр ферритовый, в целях блокирования различных помех на «земле». Указанные фильтры выпускаются под кабели различных размеров и диаметров. Их также можно установить и на других удлиненных линиях, к примеру RS-485, как на передающем, так и на приемном устройствах. Иногда может случиться так, что индуктивности одного-единственного фильтра может не хватать. Тогда нужно будет дополнительно и последовательно позащелкивать фильтры на некотором расстоянии друг от дружки. Это повысит индуктивность до нужного уровня и надежно уменьшит уровень помех.

Классификация тензометрического оборудования

Все тензооборудование можно поделить на классы, характеризующие сложность и уровень вложенности технического устройства:

Будет интересно УЗО: что это такое в электрике, принцип работы, назначение, маркировка, характеристики, классификация

Какие применяются тензометрические датчики

Больше всего распространены типы тензометрических датчиков с изменением активного сопротивления при механическом воздействии — тензорезисторы. Проволочные тензорезисторы Наиболее простым примером является прямолинейный отрезок тонкой проволоки, который крепят на исследуемой детали. Его сопротивление составляет: r = pL/s, где p — удельное сопротивление, L — длина, s — площадь сечения. Вместе с деталью упруго деформируется наклеенная проволока. При этом меняются ее геометрические размеры.

При сжатии поперечное сечение проводника увеличивается, а при растяжении — уменьшается. Поэтому изменение сопротивления меняет знак в зависимости от направления деформации. Характеристика является линейной. Низкая чувствительность тензорезистора привела к необходимости увеличения длины проволоки на небольшом участке измерения. Для этого его делают в виде спирали ( решетки) из проволоки, оклеенной с обеих сторон пластинками изоляции из пленки лака или бумаги.

Для подключения к электрической цепи устройство снабжено двумя медными выводными проводниками. Они привариваются или припаиваются к концам проволочной спирали и достаточно прочны, чтобы подключиться к электрической схеме. Тензорезистор крепится на упругом элементе или исследуемой детали с помощью клея.

Проволочные тензодатчики имеют следующие достоинства:

• простота конструкции;
• линейная зависимость от деформации;
• небольшие размеры;
• малая цена.

К недостаткам относятся низкая чувствительность, влияние температуры среды, потребность в защите от влаги, применение только в области упругих деформаций. Проволока будет деформироваться в том случае, когда сила сцепления с ней клея значительно превосходит усилия, требуемые для ее растяжения. Отношение поверхности склеивания к площади поперечного сечения должно быть 160 к 200, что соответствует ее диаметру 0,02—0,025 мм. Допускается его увеличение до 0,05 мм. Тогда при нормальной работе тензорезистора клеевой слой не разрушится. Кроме того, датчик хорошо работает на сжатие, поскольку нити из проволоки составляют одно целое с пленкой клея и деталью.

Тензодатчики из фольги

Параметры и принцип действия фольгового тензодатчика те же самые, что и у проволочных. Только материалом является фольга из нихрома, константана или титан-алюминия. Технология изготовления методом фотолитографии позволяет получить сложную конфигурацию решетки и автоматизировать процесс.

По сравнению с проволочными, фольговые тензометрические датчики более чувствительны, пропускают больший ток, лучше передают деформацию, имеют более прочные выводы и сложней рисунок.

Полупроводниковые тензодатчики

Чувствительность датчиков приблизительно в 100 раз выше проволочных, что позволяет часто применять их без усилителей. Недостатками являются хрупкость, большая зависимость от окружающей температуры и значительный разброс параметров.

Устройство и принцип работы

Основу тензодатчика составляет тензорезистор, оснащенный специальными контактами, закрепленными на передней части измерительной панели. В процессе измерения чувствительные контакты панели соприкасаются с объектом. Происходит их деформация, которая измеряется и преобразуется в электрический сигнал, передаваемый на элементы обработки и отображения измеряемой величины тензометрического датчика.

В зависимости от сферы функционального использования датчики различаются как по типам, так и по видам измеряемых величин. Важным фактором является требуемая точность измерения. Например, тензодатчик грузовых весов на выезде с хлебозавода совершенно не подойдет к электронным аптекарским весам, где важна каждая сотая часть грамма.

Рассмотрим более предметно виды и типы современных тензометрических датчиков.

Датчики крутящего момента

Датчики крутящего момента предназначены для измерения крутящего момента на вращающихся частях таких систем, как коленвал двигателя или рулевой колонки. Тензодатчики крутящего момента могут определять как статический, так и динамический момент контактным либо бесконтакным (телеметрическим) способом.

Тензодатчики балочного, консольного и кромочного типов

Эти типы датчиков изготавливают обычно на основе параллелограммной конструкции со встроенным элементом изгиба для высокой чувствительности и линейности измерений. Тензорезисторы в них закрепляются на чувствительных участках упругого элемента датчика и соединяются по схеме полного моста.

Конструктивно балочный тензодатчик имеет специальные отверстия для неравномерного распределения нагрузки и выявления деформаций сжатия и растяжения. Для получения максимального эффекта тензорезисторы по специальным меткам строго ориентируют на поверхности балки в ее самом тонком месте. Высокоточные и надежные датчики этого типа используют для создания многодатчиковых измерительных систем в платформенных или бункерных весах. Нашли они свое применение и в весовых дозаторах, фасовщиках сыпучих и жидких продуктов, измерителях натяжения тросов и других измерителях силовых нагрузок.

Схемы включения тензометрических датчиков

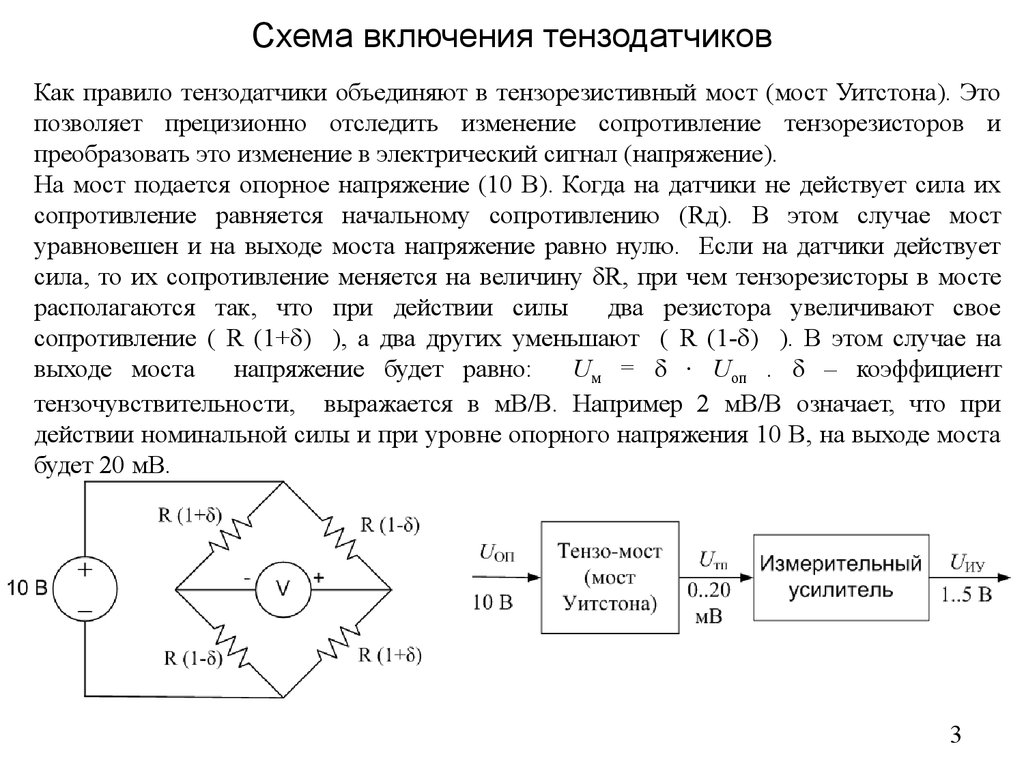

Для измерения малых электрических сигналов наилучшим вариантом является мостовое включение, в центре которого находится вольтметр. Простейшим примером будет тензометрический датчик, схема которого собрана по принципу электрического моста, в одно из плеч которого он подключен. Его сопротивление в ненагруженном состоянии будет таким же, как и у остальных резисторов. В этом случае прибор покажет нулевое напряжение.

Принцип работы тензометрического датчика заключается в увеличении или снижении величины его сопротивления в зависимости от того, будут усилия сжимающими или растягивающими.

На точность показаний значительное влияние оказывает температура тензорезистора. Если в другое плечо моста включить аналогичное тензосопротивление, которое не будет нагружаться, оно будет выполнять функцию компенсационного при тепловых воздействиях.

В измерительной схеме также должны учитываться значения электрических сопротивлений проводов, подключенных к резистору. Их влияние уменьшается за счет добавления еще одного провода, подключенного к какому-либо выводу тензорезистора и вольтметру.

Если на упругий элемент наклеить оба датчика таким образом, чтобы их нагрузки отличались по знаку, сигнал усилится в 2 раза. При наличии в схеме четырех датчиков с нагрузками, обозначенными на схеме выше стрелками, чувствительность значительно возрастет. При таком подключении проволочных или фольговых тензорезисторов обычный микроамперметр даст показания без усилителя электрических сигналов

Важно точно подобрать номиналы сопротивлений с помощью мультиметра, чтобы они были равны между собой в каждом плече электрического моста

Принцип работы тензодатчиков

Во многих отраслях промышленности необходимо измерение размера деформации. Для таких целей применяется тензорезисторы, который помогает преобразовать уровень деформации в определенную электрическую величину. Благодаря этому можно определить её значение.

Тензодатчики – это устройства, которые могут преобразовать механическую деформацию тела в электрический сигнал, который позволяет определить уровень растяжения и сжатия конкретного предмета. Он является резистивным преобразователем и считается одним из главнейших составляющих высокоточного оборудования.

Устройство изготовлено из чувствительного тензорезистора, который производится из тензоматериалов. Чаще всего это фольга или алюминиевая проволока с небольшим сечением. тензодатчик шайбового типа

Бывают самые разные датчики, которые могут использоваться в любых отраслях: атомной, фармацевтической, металлургической и прочих. Виды тензодатчиков:Приборы для измерения нагрузки и силы (динамометры);Измерители давления;Тензодатчики крутящего момента для автомобильных и станочных двигателей.

Тензорезисторы классифицируются не только по своей форме, но и по конструктивным особенностям. Конструкция прибора зависит от типа чувствительного элемента. Для контроля деформации используются следующие типы тензорезисторов:Фольговые;Пленочные;Проволочные.

Пленочные являются аналогом фольговых, за исключением материала, из которого изготовлены. Производители изготавливают такие модели из тензочувствительных пленок с особым напылением, которое увеличивает чувствительность системы. Такие измерительные узлы удобно использовать при необходимости измерить динамические нагрузки. Производство пленок выполняется из таких материалов, как титан, висмут, германий.Проволочные способны измерить нагрузку от нескольких сотых грамма до целых тонн (скажем, весовой бункер и прочие). Их называют одноточечные, т. к в отличие от пленочных и фольговых моделей, они измеряют в одной точке, а не площади. Такая конструкция позволяет использовать проволочные тензодатчики для измерения деформации сжатия и растяжения.проволочная модель

Конструктивно прибор представляет собой тензорезистор с контактным элементом. Он закреплен на верхней панели устройства, которая соприкасается с измеряемым телом. Принцип работы любого тензодатчика основан на воздействии на чувствительный элемент определенной детали. Для включения датчика в сеть применяется специальные электрические отводы, которые подключаются к чувствительной пластине. Благодаря этому в контактном элементе наблюдается постоянное напряжение. Но, при работе датчика на специальную подложку устанавливается деталь. Её вес разрывает цепь и образовывается механическая деформация, которая при помощи контрольных контактов преобразуется в электрический сигнал.

Измерительный мост тензодатчика позволяет измерить наименьшие нагрузки, благодаря чему значительно расширяется использование прибора. Мостовая схема подключения тензометрического датчика основана на законе Ома, при котором если все сопротивления имеют равное значение, то ток, проходящий через резисторы, также будет иметь одинаковое значение. Здесь воздействие из вне принято называть «внешним фактором», а преобразование сигнала – «внутренним». Тогда принцип действия основан на анализе внешнего фактора при помощи внутреннего.

Принцип установки весовых тензодатчиков наглядно демонстрируют модули, которые обычно используют при изготовлении электронных или цифровых весов. В них установлены специальные модули, которые соединены с рабочей поверхностью весов.

Этот измерительный модуль обладает чрезвычайно высокой точностью взвешивания и защищает тензодатчик от повреждений

• Высокая точность измерения;
• Подходят для измерения статических и динамических напряжений, при этом, не искажают полученные данные. Это очень удобно при использовании устройств в транспортных средствах или экстремальных условиях работы;Небольшие размеры позволяют использовать такие датчики практически в любых измерительных устройства.

Разработка сайта Sigmasoft

2020 Тензодатчики веса | Датчики силы, крутящего момента, давдения, премещения | Тензорезисторы | Промышленные контроллеры НВМ

Лучшие устройства колонного типа

ТОКВЕС CLB

Надежное оборудование с максимальным пределом измерений до 20 тонн. Коэффициент ползучести – 0.05%. Класс точности прибора составляет 0.5%. Входное сопротивление равняется 400 Ом. Внешняя часть изготавливается из легированной стали. Защита от проникновения пыли и влаги – IP67. Баланс нуля – 1%. Предельно допустимая нагрузка – 120% от НПИ.

Средняя цена – 14 400 рублей.

ТОКВЕС CLB

Достоинства:

• Качественная сборка;
• Эффективность;
• Хороший материал;
• Простое подключение.

Недостатки:

Keli ZSFY-a

Прибор разработан для применения в автомобильных и вагонных весах. НПИ зависит от модификации. Максимальное значение предела измерений может достигать 50 тонн, что значительно увеличивает сферу эксплуатации. Класс точности C2-C5 в зависимости от выбранной модели. Внешняя часть выполнена из двух металлов: легированная и нержавеющая сталь.

Средняя цена – 9 500 рублей.

Keli ZSFY-a

Достоинства:

• Надежность;
• Качественное измерение;
• Легкое подключение к системе;
• Максимальное НПИ.

Недостатки:

Tongda TD577

Изделие может использоваться в бункерных и железнодорожных весах. Обладает хорошими техническими характеристиками и наибольшим пределом измерений в 100 тонн. Длина кабеля составляет 9 метров. Корпус изготавливается только из нержавеющей стали, что значительно увеличивает долговечность прибора.

Средняя цена – 18 200 рублей.

Tongda TD577

Достоинства:

• Выдерживает нагрузку в 100 тонн;
• Прочный корпус;
• Долговечность;
• Хорошая защита от пыли и влаги.

Недостатки:

Как выбрать?

При выборе модели для измерения какого-либо физического усилия или веса, необходимо руководствоваться основными параметрами сенсора. К таким характеристикам относятся:

Диапазон измерений – определяет границы весовой нагрузки, которую сможет фиксировать тензодатчик;

Класс точности – выбирается в зависимости от параметров оборудования и требований к точности измерений;

Схема подключения – по количеству подключаемых выводов может использоваться четырех или шестипроводная схема;

Термокомпенсация – для тензодатчиков, где необходима высокая точность измерений, важно учитывать влияние температуры окружающей среды, применяются термокомпенсирующие элементы;

Степень защиты – обозначается индексом IP и определяет устойчивость к воздействию пыли и влаги на тензодатчик.

Назначение

Тензодатчик устанавливается в различных приборах и приспособлениях для отслеживания реакции на физическое воздействие. На сегодняшний день сфера его применения охватывает самые различные отрасли промышленности и народного хозяйства, где он используется для:

• Измерения веса – устанавливается в электронных весах различного типа.
• Определения ускорения – применяется при испытании транспортных средств.
• Измерения давления – распространено в сфере обработки поверхностей, при контроле прилагаемого усилия, в механических средствах и т.д.
• Контроля перемещения – фиксируют перемещение строительных элементов, фундаментов, сейсмологических приспособлений и т.д.
• Измерения крутящего момента – применяется в машиностроительной отрасли, для технического обслуживания и прочих.

Тензодатчики веса

Прежде всего, это тензодатчики веса. Будь то напольные весы в спальне посадивших себя на диету женщин, неизменные электронные атрибуты современных магазинов, промышленные установки взвешивания автомобилей на стройплощадках или балочные платформенные весы, без тензорезисторов не обойтись. В настоящее время ассортимент тензодатчиков веса настолько велик, что любой заинтересованный потребитель сможет без особого труда выбрать требуемую именно для его случая комплектацию. Остановимся на нескольких конструктивных типах промышленных тензодатчиков веса.

Консольные устройства в алюминиевом или стальном исполнении. Диапазон весовых нагрузок этих приборов достаточно широк, а разнообразие вариантов корпусного решения позволяет использовать их во многих хозяйственных и бытовых сферах.

Стальные тензодатчики типа «бочка» или «шайба». Обладают хорошими показателями по герметичности и защите устройства от внешних воздействий. Это касается и материала оболочки и изоляции электропровода.

Балочные весовые регистраторы. Область применения – измерение весовых нагрузок на мостовые и платформенные конструкции. Регистрируют деформации изгиба и сдвига. Фиксировать натяжение крепежных элементов помогут тензодатчики на растяжке, а допустимость подвесного груза на стройке S-образные.

* принцип действия;

1.1. Оптические

1.1.1. Оптические датчики давления могут быть построены на двух принципах измерения: волоконно-оптическом и оптоэлектронном. 1.1.1.1. Волоконно-оптические Волоконно-оптические датчики давления являются наиболее точными и их работа не сильно зависит от колебания температуры. Чувствительным элементом является оптический волновод. Об измеряемой величине давления в таких приборах обычно судят по изменению амплитуды и поляризации проходящего через чувствительный элемент света.

1.1.1.2. Оптоэлектронные Датчики этого типа состоят из многослойных прозрачных структур. Через эту структуру пропускают свет. Один из прозрачных слоев может изменять свои параметры в зависимости от давления среды. Есть 2 параметра, которые могут изменяться: первый это показатель преломления, второй это толщина слоя.

1.2. Магнитные

1.2.1. Другое название таких датчиков — индуктивные. Чувствительная часть таких датчиков состоит их Е-образной пластины, в центре которой находится катушка, и проводящей мембраны чувствительной к давлению. Мембрана располагается на небольшом расстоянии от края пластины. При подключении катушки, создается магнитный поток, который проходит через пластину, воздушный зазор и мембрану. Магнитная проницаемость зазора примерно в тысячу раз меньше магнитной проницаемости пластины и мембраны. Поэтому, даже небольшое изменение величины зазора влечет за собой заметное изменение индуктивности.

1.3. Емкостные

1.3.1. Имеет одну из наиболее простых конструкций. Состоит из двух плоских электродов и зазора между ними. Один из этих электродов представляет собой мембрану на которую давит измеряемое давление, вследствие, чего изменяется величина зазора. То есть, по сути, этот тип датчиков представляет собой конденсатор с изменяющейся величиной зазора. А как известно емкость конденсатора зависит от величины зазора. Емкостные датчики способны фиксировать очень маленькие изменения давления.

1.4. Ртутные

1.4.1. Тоже очень простой измерительный прибор. Работает по принципу сообщающихся сосудов. На один из этих сосудов давить измеряемое давление. Давление определяется по величине ртутного столба.

1.5. Пьезоэлектрические

1.5.1. Чувствительным элементом датчиков этого типа является пьезоэлемент — материал, выделяющий эклектический сигнал при деформации (прямой пьезоэффект). Пьезоэлемент находится в измеряемой среде, он будет выделять ток пропорциональный величине изменения давления. Так как электрический сигнал в пьезоматериале выделяется только при деформировании, а при постоянном давлении деформирование не происходит, то этот датчик пригоден только для измерения быстро меняющегося давления.

1.6. Пьезорезонансные

1.6.1. Этот тип тоже использует пьезоэффект, только в отличие от прошлого типа тут используется обратный пьезоэффект — изменение формы пьезоматериала в зависимости от подаваемого тока. В датчиках данного типа используется резонатор (например пластина) из пьезоматериала, на которую нанесены с двух сторон электроды. На электроды по переменно подается напряжение разного знака, таким образом пластина изгибается то в одну то в другую сторону с частотой подаваемого напряжения. Но если на эту пластину подать силу, например мембраной чувствительной к давлению, то частота колебания резонатора изменится. Частота резонатора и будет показывать величину, с которой давление давит на мембрану, а она в свою очередь давит на резонатор.

1.7. Резистивные

1.7.1. По-другому этот тип датчиков называет тензорезистивный. Тензорезистор — это элемент, изменяющий свое сопротивление в зависимости от деформирования. Эти тензоризисторы устанавливают на мембрану чувствительную к изменению давления. В итоге, при давлении на мембрану она изгибается и изгибает тензоризисторы, закрепленные на ней. Вследствие чего, сопротивление на них меняется и меняется величина тока в цепи.

Схемы включения датчиков

Принцип действия тензометрического датчика мы уже рассмотрели, поэтому следует сказать о том, как он подключается.

Если речь идет о малых электрических сигналах, то для их измерения идеально подойдет мостовое включение. В центре цепи следует расположить вольтметр. Более простым примером использования станет тензометрическое устройство, схема которого будет собрана в качестве электрического моста. Его подключать нужно в одно из плеч. При этом сопротивление станет таким же, как и у других резисторов, причем в ненагруженном состоянии. Тогда напряжение прибора будет показывать 0.

Если говорить о принципах действия, то у такого устройства они заключаются в том, что величина сопротивления станет увеличиваться или уменьшаться, полностью завися от того, какие усилия будут прикладываться. Следует заметить, что на точность показателей полностью влияет температура резисторов. Если в другое плечо будет включено аналогичное сопротивление, которое не поддается нагрузке, то оно должно компенсировать приспособление. Однако только в том случае, когда оказывается тепловое воздействие. Именно поэтому устройство подобного датчика довольно впечатляет многих покупателей.

Рейтинг лучших одноточечных датчиков

Sierra SL6D-C3-10kg-1.5B

Качественный датчик, выполненный из прочного алюминия. Максимальный предел взвешивания составляет 10 кг. Внутренние компоненты надежно защищены от проникновения пыли и влаги. Класс точности – C3. Ползучесть – 0.0167. Максимальная температура эксплуатации – 65 градусов, минимальное значение составляет – 35о. Гарантия производителя – 1 год.

Sierra SL6D-C3-10kg-1.5B

Достоинства:

• Эффективность;
• Хорошая точность;
• Простота применения;
• Прочный корпус.

Недостатки:

Keli AMI

Хорошая модель с балансом нуля 3%. Класс точности такой же, как у предыдущего материала. Корпус выполнен из прочного алюминия. Максимальное напряжение питания составляет 15 В, рекомендуемое значение – 10-12 В. Работает при температурах -20…+50 градусов. Длина кабеля 50 см, диаметр – 5 мм. Предельно допустимая нагрузка 150% от максимального значения величины. Выдерживает вес до 100 кг, также встречаются модели, способные работать только с предметами до 5 кг.

Средняя цена – 1 480 рублей.

Keli AMI

Достоинства:

• Эффективность;
• Долговечность;
• Прочностные характеристики;
• Цена.

Недостатки:

SWJ SUP1

Платформенный одноточечный датчик, который продается в различных модификациях наибольшего предела измерений (НПИ). Рекомендуемое напряжение – 10 В. Класс точности – C3. Выходное сопротивление равняется 350 Ом. Устройство эксплуатируется в рабочем диапазоне температур -20…+60 градусов. Допустимая нагрузка – 150% от значения НПИ.

SWJ SUP1

Достоинства:

• Точность;
• Стоимость;
• Максимальная нагрузка 250 кг;
• Хорошая защита от проникновения пыли и влаги.

Недостатки:

Примеры использования тензометрических датчиков

• элемент конструкции весов.
• измерение усилий деформации при обработке металлов давлением на штамповочных прессах и прокатных станах.
• мониторинг напряженно-деформационных состояний строительных конструкций и сооружений при их возведении и эксплуатации.
• высокотемпературные датчики из жаропрочной легированной стали для металлургических предприятий.
• с упругим элементом из нержавеющей стали для измерений в химически агрессивной среде.
• для измерения давления в нефте и газопроводах.

Простота, удобство и технологичность тензодатчиков — основные факторы для дальнейшего активного их внедрения, как в метрологические процессы, так и использования в повседневной жизни в качестве измерительных элементов бытовой техники.

Выводы

Если говорить кратко, то принцип действия таких тензодатчиков основан на том, чтобы преобразовать деформацию в электрический сигнал. При этом для каждой отдельной цели будут использоваться различные конструкции такого устройства. Если человек выбирает тензометрическое приспособление, то нужно заранее определять, есть ли в схемах специальная компенсирующая сила, которая будет помогать избегать искажения показаний как из-за температуры, так и из-за других воздействий на устройство.

Каждый человек должен понимать, что такой прибор является очень популярным, так как без него не обходится многая техника. Разобраться в способе действия принципов работы такого приспособления будет несложно, ведь такое оборудование действительно простое и для того чтобы понять его сущность, нужно иметь элементарные знания по физике со школьных времен.

Следует заметить, что данное устройство получило большое количество вариаций, есть несколько типов таких датчиков, поэтому нужно полностью отталкиваться от целей при выборе и понимать, что человеку конкретно необходимо.
