ЛЮБИТЕЛЯМ АВТОЗВУКА РАССКАЗАЛИ, КАК НАСТРАИВАТЬ РЕГУЛЯТОРЫ В САБВУФЕРНОМ УСИЛИТЕЛЕ

Многие начинающие любители автозвука испытывают трудности при настройке усилителя для сабвуфера. На самом деле если придерживаться некоторых правил, можно добиться весьма неплохих результатов и без привлечения опытных специалистов.

«Первым делом включите в каналах сабвуфера фильтр нижних частот (он же ФНЧ, low pass filter или просто LPF). Это можно сделать либо на самом усилителе, либо в головном устройстве. Задача этого фильтра — ослабить в звуковом сигнале всё, что выше частоты его настройки. Сабвуфер должен воспроизводить только бас и не «петь голосом». На первом этапе выставьте частоту примерно на 60 Гц, её регулировкой мы займёмся чуть позже.

Теперь выставьте регулятор Gain усилителя в положение примерно на 1/3 от максимума. Если сабвуфер звучит громче, чем основные акустические системы, немного убавьте. Если слишком тихо — прибавьте. Bass Boost пока оставьте в нулевом положении, его трогайте в самую последнюю очередь. Впрочем, в правильно настроенной системе он может и вовсе не понадобиться.

Теперь регулятором частоты на усилителе или в меню головного устройства выставляйте частоту настройки ФНЧ (его мы включили в самом начале). Послушайте результат. Увеличивая частоту, вы получите более «ударное» звучание. Но не переусердствуйте, иначе бас может стать гулким. Уменьшая, бас начнёт восприниматься как более глубокий и «обволакивающий», но при слишком низкой настройке он может звучать как бы отдельно, а не как часть музыки

Тут важно добиться «золотой середины», когда характер баса вас полностью устроит

И ещё один небольшой лайфхак при настройке саба — если не удаётся добиться слитного и комфортного звучания баса, и он как бы «отслаивается» от музыки, попробуйте поменять местами клеммы на сабвуферном динамике (если вы настраиваете сабвуфер средствами самого усилителя) или же в меню головного устройства поменять полярность сигнала в сабвуферном канале на обратную (Phase — Normal/Reverse).

И напоследок — если вы настраиваете сабвуфер регуляторами на усилителе, который установлен в багажнике, периодически проверяйте результат, садясь на водительское сиденье. Ведь вы же будете слушать музыку именно с этого места».

Источник

Необходимый минимум

Количество предложений сабвуферов на Hi-Fi-рынке весьма велико, однако чтобы найти среди них именно тот, что подойдет для вашей системы и комнаты, где она установлена, надо учесть некоторые обстоятельства.

Чтобы пара колонок и саб – такой комплект называется трифоником – сложились в единое акустическое целое, следует тщательно согласовать их излучение. Поскольку у стереоусилителей, как правило, не предусмотрена функция кроссовера, то есть раздела сигнала на полосы по частоте, то он должен быть у сабвуфера. И он действительно имеется почти у всех моделей, не входящих в комплекты «в одной коробке» АС для домашнего кинотеатра или с саундбаром, а продающихся как самостоятельный компонент. Активные сабвуферы также располагают регулировкой громкости. У многих есть переключатель, позволяющий повернуть фазу сигнала на 180 градусов.

Как установить Subsonic в Ubuntu?

Установить Subsonic в Ubuntu легко, и я проведу вас через все шаги. Но прежде чем сделать это, убедитесь, что у вас есть работающая установка Ubuntu. Если вам необходимо узнать, как установить Ubuntu, следуйте нашему руководству по созданию снимков экрана, посвященному установке Ubuntu Server 16.04 LTS Xenial Xerus.

Сначала нам нужно установить Java, выполнив следующие три команды:

Затем нам нужно скачать установочный пакет Ubuntu Subsonic, выполнив следующую команду:

Затем установите загруженный пакет Subsonic для Ubuntu, выполнив следующую команду:

Дозвуковой экран входа

Вы можете использовать имя пользователя и пароль по умолчанию для входа в первый раз.

Советы по настройке сабвуфера

Спешка и правильная настройка акустической системы — несовместимые между собой вещи. На качественную настройку следует выделить несколько часов свободного времени.
Проверять звучание лучше всего на известных или любимых треках, где точно можно отличить правильное звучание от искаженного.
Прослушивать треки для проверки следует при закрытых дверях и окнах на водительском сидении, так можно уловить малейшие недочеты.
Не ограничивайтесь проверкой на одном треке, лучше всего будет внимательно прослушать несколько композиций различного жанра и с различным набором звуковых частот.
Не существует определенных параметров на которые нужно устанавливать показатели фильтров. В данной статье приведены лишь оптимальные и самые популярные установки параметров. Настраивать же необходимо, исходя из личных вкусовых предпочтений, следя за гармоничным звучанием фронтальных мидбасов и сабвуферной головки.

Отрегулировав все фильтры указанным образом, можно достичь громкого звучания сабвуфера, при этом он будет работать гармонично, не перекрывая общий музыкальный тон. Такая настройка подойдет для всех музыкальных жанров и поможет расширить диапазон их звучания.

Источник

Gain \ Level

Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка гейна на слух (2 способ)

Если вы не доверяете своему слуху и боитесь во время не услышать изменения, тогда воспользуйтесь более точным способом — с помощью синусов.

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (скачать синусы в разделе Загрузки). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Синус или тон (в нашем случае) — тоновый сигнал определенной частоты, изменения в звучании которого вы легко услышите

Установите гейн на минимум, включите ваш синус и прибавляйте громкость магнитолы. При изменении звучания тонового сигнала остановитесь и убавьте на пару делений (выставьте ограничение максимальной громкости на это значение, если в вашей магнитоле есть такая функция). Переходите к усилителю. Аналогично первому способу прибавляйте гейн. При изменении звучания остановитесь и убавьте на 10%.

Настройка гейна с помощью мультиметра или осциллографа

Настройка уровня гейна с помощью приборов является грамотным и точным согласованием. При этом не напрягается ни динамик ни ваши уши. Подробно о такой настройке показано в видео на нашем Ютуб канале:

Обратите внимание, что при настройке с помощью мультиметра вы должны быть уверены в мощности, заявленной производителем усилителя

Зачем нужно настраивать сабвуфер в салоне автомобиля

В комплектацию качественных аудиосистем входят сабвуферы, которые могут самостоятельно подстраиваться под магнитолу в автомобиле. Но существуют так называемые «пассивные» сабы, которые требуют индивидуальной настройки.

Необходимость правильной настройки можно почувствовать, оказавшись в салоне с некорректно работающим низкочастотным динамиком — в машине будет явно ощущаться слишком большой диапазон музыкальных частот, который приводит к резонированию обшивки и дребезжанию всех пластиковых деталей салона. Поездка при громко включенной музыке будет не доставлять удовольствие, а только обеспечит дискомфорт. Чтобы избежать такой ситуации, сабвуфер необходимо настроить индивидуально.

Настройка акустической фазы сабвуфера

Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.

На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу. Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.

Gain \ Level

Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Настройка гейна на слух (2 способ)

Если вы настраиваете сабвуфер, то используйте 40 Гц, в случае если ваш корпус настроен выше 40 Гц или у вас закрытый ящик, тогда берите 50 Гц, (). Для настройки гейна для усилителя мидбаса возьмите 315 Гц.

Настройка гейна с помощью мультиметра или осциллографа

Как понять, что вы настроили сабвуфер правильно?

Если сабвуфер подключен правильно, то людям, находящимся в машине, его попросту неслышно, т. к. он не должен создавать помех основному сигналу. Если слушать музыку на низкой громкости, то может показаться, что не хватает низких частот. Отсутствие басов при невысокой громкости является верным признаком того, что сабвуфер был подключен правильно. Конечно же, не должно быть никаких шумов, искажений и задержек звукового сигнала, при этом нет разницы, какой тип оформления применяется. Процент басов в каждом треке должен быть разным, то есть воспроизведение полностью должно совпадать с исходным треком, записанным продюсером.

Настройка сабвуфера от LOUD SOUND

1. Добавляйте уровень баса — пока вы точно слышите, что он растет. После того, как громкость перестала расти на слух — сабвуфер начинает уходить в клип, вы можете не слышать хрипения, искажения итд, но катушка сабвуфера будет нагреваться сильнее, что рано или поздно приведет к поломке.

2. Фильтр LPF служит для того, что бы убрать с сабвуфера высокие частоты (голос) и оставить только низкие. Выкручивайте LPF на максимум, а потом убавляйте (против часовой стрелки) пока сабвуфер не перестанет воспроизводить верхние частоты. То есть пока вы слышите вокал — вы должны крутить LPF против часовой стрелки.

Однако, если вы переборщите с этим фильтром — сабвуфер будет воспроизводить только низкие частоты. Рекомендуемое положение — на два часа.

3. Фильтр HPF (или sub sonic) служит для того, что бы убрать самые низкие частоты, как правило 25 Гц и ниже. В большинстве систем эти частоты не слышны, однако сабвуфер выходит на довольно приличный ход, пытаясь их воспроизвести. Выкручивая этот фильтр по часовой стрелке — вы облегчаете работу сабвуферу, поднимаете предел по громкости на его нормальных частотах и избегаете риска повреждения центрирующей шайбы.

4. После настройки сабвуфера, послушайте на почти максимальной громкости пол трека, затем потрогайте колпак — если он еле теплый, все нормально, но следите за его температурой первые 1-2 дня использования.

Если же колпак горячий — значит сабвуфер сразу уходит в перегрев

настроен не верно

5. Обязательно следите за просадками.

Сабвуферы чаще выходят из строя не из-за слишком большой мощности, а из-за того, что усилитель дает не чистый сигнал.

Это происходит когда усилителю не хватает питания, что бы на выходе сигнал был чистый.

Нормальный вольтаж на входных клеммах усилителя — 12 — 13 Вольт. Плохой — 11,5 — 12. Очень плохой — ниже 11,5 Вольт.

Источник

Настройка усилителя под сабвуфер Fusion

За частоту воспроизведения низкочастотной акустической системы отвечает фильтр «Subsonic». Его установка осуществляется поворотом соответствующего регулятора. Регулировка данного узла позволяет убрать так называемые паразитные частоты. Они располагаются в зоне звукового диапазона, которая уже не слышна человеческим ухом. Эти инфранизкие обертоны могут привести к повреждениям диффузора низкочастотной головки. Если на корпусе имеется градуированная шкала в герцах, то оптимальной регулировкой будет уровень частот на пять положений ниже, чем резонансная частота акустической системы.

Регулировка чувствительности так же выполнена под шлиц и обозначена «GAIN» или«LEVEL». Некоторые неправильно считают это уровнем громкости акустической системы, но это не так. Этот перестраиваемый узел представляет собой согласующее устройство между автомобильной магнитолой и низкочастотной системой. Для того чтобы правильно его выставить существует несложная методика:

Регуляторы на магнитоле и усилители устанавливаются на минимум.
Воспроизводится музыкальный фрагмент.
Уровень громкости магнитолы увеличивается до возникновения искажений.
Громкость уменьшается до порога чистого звучания.
Уровень громкости усилителя увеличивается до возникновения искажений.
Громкость уменьшается до появления чистого звука.

После выполнения этих действий можно считать, что магнитола и усилитель полностью согласованы. Правильно настраивать усилитель под сабвуфер можно только один раз, за исключением тех случаев, когда выполнялась замена динамика или автомобильной магнитолы.

С чего начать настройку сабвуфера?

Настройка сабвуфера начинается с момента изготовления короба. Изменяя характеристики короба (объём, длину порта) можно добиться разного звучания. При этом нужно заранее знать, какие аудиофайлы будут преимущественно воспроизводиться в машине, а также какой усилитель будет подключаться к аудиосистеме. Когда сабвуфер уже поставляется в корпусе производителя, то гибкость настройки, конечно, ограничена, хотя при наличии необходимых знаний желаемого качества звука добиться вполне возможно.

Настройка LPF (lowpassfilter) фильтра

Для начала необходимо настроить низкочастотный фильтр (LPF). Каждый сабвуфер на сегодняшний день имеет встроенный LPF-фильтр. Фильтр позволяет выбрать порог, при котором он начинает блокировать высокие частоты, что позволяет естественно смешать сигнал сабвуфера с сигналом других динамиков.

Установка фильтра, как и настройка активного сабвуфера, состоит из множества экспериментов – определенной правильной «формулы» попросту не существует.

Сабвуфер предназначен для воспроизведения низких частот, петь он не умеет это задача динамиков. Благодаря фильтру низких LPF частот мы можем заставить сабвуфер играть тока басс. Вам нужно удостовериться в том, чтобы значение фильтра не был установлено слишком высоко, и сабвуфер не перекрывал вуферы ваших полно диапазонных динамиков. Это может привести к излишнему акценту на одном диапазоне частот (скажем, около 120 Гц) и нечеткости звучания акустической системы. С другой стороны, если вы установите фильтр слишком низко, т. к. в таком случае может быть слишком большая разница между сигналом сабвуфера и сигналом динамиков.

Диапазон воспроизведения сабвуфера как правило от 60 до 120. Попробуйте для начала установить LPF-фильтр на частоте 80 Гц, а затем протестировать звучание. Если оно вам не понравится, регулируйте переключатель, пока динамики не зазвучат так, как вы хотите. На самой магнитоле фильтр необходимо отключить.

Настройка сабсоника

Дальше необходимо привести в действие инфразвуковой фильтр, который называется «сабсоник». Сабсоник блокирует сверхнизкие частоты, которые естественным образом возникают в некоторых песнях. Вы не можете услышать эти частоты, так как они существуют ниже порога восприятия человеческого слуха. Но если они не обрезаны, сабвуфер будет тратить дополнительную энергию на их воспроизведение. Блокируя инфранизкие частоты, устройство сможет более эффективно воспроизводить именно те частоты, что находятся в пределах слышимого диапазона. Более того, в таком случае исключается выход из строя катушки сабвуфера из-за ускоренного движения диффузора.

Для чего нужен Bassboost?

Многие усилители также включают переключатель Bassboost, которые может увеличить мощность сабвуфера за счет выставления определенной частоты. Некоторые автомобилисты используют переключатель, чтобы сделать звук более «насыщенным», хотя, как правило, его применяют для равномерного распределения басов. Если поставить переключатель на максимальное значение, то сабвуфер может сгореть, однако, выключать Bassboost, полностью также не стоит, т. к. в таком случае басов совсем может быть неслышно.

Настройка входной чувствительности (GAIN)

Некоторые автомобилисты не понимают, как правильно настроить входную чувствительность. Входная чувствительность показывает, какой сигнал можно подать на вход, чтобы получить номинальную мощность на выходе. Ее необходимо отрегулировать для нормализации напряжения входного сигнала.

Как правильно регулировать параметры настройки

Важно учесть личные предпочтения водителя. В целом настройки зависят от того, какую музыку вы слушаете

Поклонникам рэпа, хип-хопа и дабстепа часто нравится «глубокий» бас, который заставляет все тело вибрировать. Чтобы его получить, надо установить звук на уровень около 30–50 Гц. Кстати, эти жанры — пожалуй, единственные, где вообще используются такие низкие звуки.
Если вы предпочитаете инструментальную музыку, то минимальный уровень частот будет составлять 40 Гц. Ниже — просто не нужно. Более того, если настроить басы слишком низко, контрабас и бас-гитара потеряют обертоны, а значит, звук станет «искусственным», словно «электронным».
Поклонникам «клубной» музыки («хаус», «транс») тоже не требуются слишком низкие частоты. Для воспроизведения драм-машин требуется область от 40 до 100 Гц.

Важно согласовать сабвуфер с мидбасом, иначе низкие частоты потеряют эмоциональность. Это вредно и для «живых» инструментов, и для электронной музыки

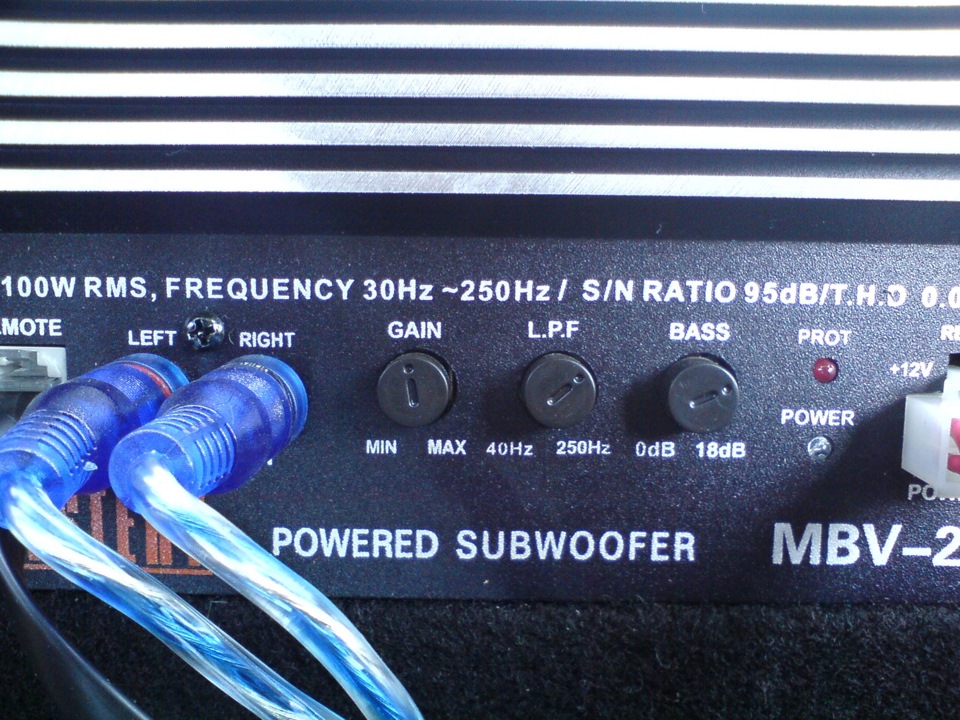

С переключателями савбуфера BASS и LPF вам нужно будет экспериментировать
