Конденсатор в работе устройства
Этот элемент конструкции поддерживает стабильную работу стартера. Пускатель и конденсатор взаимосвязаны. Основные функции прибора:
- уменьшение интенсивности помех, которые возникают вследствие размыкания и смыкания стартерных электродов;
- увеличение продолжительности импульса, возникающего во время размыкания электродов;
- предотвращение возможности спаивания электродов, возможное вследствие большого значения импульсного напряжения.
Основное отличие конденсаторов заключается в их емкости. Чаще применяются устройства с емкостью в 0,003–0,1 мкФ.
Стартеры различных типов и модификаций конструктивно схожи. Зная основу их устройства, при необходимости пользователь сможет легко проверить и работоспособность.
Срок службы, ремонт и замена
Срок службы стартера рассчитан примерно на 6000 включений, не редко этот показатель выше среднего. В результате продолжительной эксплуатации, происходит снижение показателей напряжения. Кроме того, контакты электродов нередко вызывают замыкание при включенном световом приборе, выбирая при этом его из строя. Для того, чтобы зажечь светильник, необходимо разомкнуть контакты зажигателя. В последствие чего светильник начнет мигать. Необходимо вовремя заменить стартер, иначе неприятностей не избежать. Придется покупать не только отдельные детали для светового прибора, но и вполне вероятно придется произвести его полную замену. Поэтому поменять светильник обойдётся намного дороже, нежели произвести простую замену стартера.
https://youtube.com/watch?v=qfebJ6plwy4
Устройство стартеров и дросселей и принцип их работы
Стартер состоит из небольшой стеклянной колбы, заполненной газом. Колба размещается внутри металлического или пластикового корпуса. На нижней стороне стартера имеются два электрода, которые непосредственно вступают в контакт с проводами лампы во время работы. Сверху стартера иногда бывает окошко. Стартеры часто выходят из строя, но их очень легко заменить, потому что они съемные.
Дроссель представляет собой катушку в металлической оболочке. По мощности устанавливается такой же, как и сама лампа. Без дросселя лампа не будет работать. Дроссель поджигает находящиеся в лампе пары ртути и ограничивает подачу тока. Дроссель стабилизирует напряжение в сети, если оно выше номинального.
Принцип работы стартера и дросселя заключается в том, что один элемент (стартер) запускает в работу электроды, а дроссель поддерживает эту работу. При включении тока в цепи первым включается стартер. Он прогревает электроды, увеличивается подача тока на прибор, нагревается биметаллическая пластина стартера. После того, как электроды прогрелись, контакт размыкается, и ток передается на дроссель. Некоторое время дроссель накапливает напряжение, газ в колбе пробивается, и лампа загорается.
При работе ток равномерно распределяется между дросселем и лампой, что обеспечивается стабильную работу даже при условии повышенного напряжения. Дроссель не расходует энергию на себя, он всего лишь накапливает ее и преобразовывает.
Без стартера, в основном, невозможно включение лампы, использующей определенные дроссели. Она просто не загорится. Тогда как при дальнейшей работе лампы стартер не нужен. Можно даже вытащить его, если необходимо, и проверить его или заменить во время работы лампы. Но последующее включение потребует наличия стартера. Также возможна работа лампы без стартера, напрямую. В таком случае лампа зажигается путем холодного старта, что значительно снижает срок ее службы. Дроссель обеспечивает работу лампы. Без него лампа работать не будет.
Пускатель электронного типа
Происходящие в пусковых приборах процессы не поддаются управлению. На их работоспособность большое влияние оказывают температурные перепады в помещении. Так, если температура ниже нуля градусов, то нагревание электродов будет замедленным, следовательно, устройству потребуется большее количество времени, чтобы зажечь свет. Помимо этого, при повышенной температуре контакты при спайке друг с другом могут перегорать, что негативно отразиться на спиралях светильника. Перегрев приводит к его выходу из строя.
Однако, несмотря на, казалось бы, корректное функционирование лампы, она рано или поздно может сломаться. За счет продолжительности сохранности накала контактов в световом устройстве происходит снижение его производственного потенциала. Как раз для ликвидации такого недостатка в микросхеме зажигателя созданы достаточно сложные системы, в основе которых лежат микросхемы. Такие конструкции и схемы имитируют процесс замыкания пускателя электронного типа.
ЭПРА
Срок службы, ремонт и замена
Длительная эксплуатация стартера вызывает снижение напряжения внутри него, что приводит к износу. Это отражается на работоспособности, лампа начинает мигать, а затем и вовсе прекращает запускаться. Это связано с тем, что при долгом использовании лампы уменьшается тлеющий заряд. Если появились признаки неисправности в виде моргающей лампочки, необходимо заменить неисправный элемент с целью предотвращения выхода из строя всего оборудования.
Кроме моргания может произойти износ дросселя от перегрева контактов и поломка люминесцентной лампы. Чтобы часто не менять непригодные для работы устройства, нужно приобретать качественные стартеры, хорошо зарекомендовавшие себя на рынке светотехники. Установка стабилизаторов напряжения также дает положительный эффект для повышения срока службы ламп.
Замена стартера делается следующим образом:
- отключить лампу;
- снять плафон;
- выкрутить против часовой стрелки неисправную деталь;
- новый стартер вставить в паз и повернуть по часовой стрелке до упора.
Внешний вид стартеров и маркировки
Чтобы правильно подобрать стартер, необходимо знать:
- тип запуска лампочки;
- производителя;
- электрические характеристики.
Качественное оборудование выпускают фирмы Philips, Chilisin, Luxe, Osram. Дешевые модели стартеров быстро изнашиваются или приводят к такому действию, как разгерметизация колбы. В этом случае газы, которыми заполнена лампа, начинают испускать неприятный запах, все это еще и вредно для здоровья. Хороший производитель комплектует свою продукцию запасными частями и дает большой гарантийный срок, до 6 тысяч включений. В фирменных магазинах предлагают бесплатную замену. При обнаружении брака фирменные магазины бесплатно заменяют непригодную для работы деталь.
Фирма Philips считается лучшим производителем стартеров. Они изготовлены из высококачественных материалов. Например, для защиты от перегрева использован теплоустойчивый поликарбонат. Процент брака составляет 0,0001%. В моделях этой фирмы нет радиоактивных компонентов. Простой дизайн и обслуживание позволяют справиться с установкой и заменой оборудования даже неопытному человеку, нужно лишь следовать инструкции.
Пускатели этой фирмы производятся в Нидерландах. Модель S2 предназначена для низковольтных ламп с ограничением по мощности 4–22 Вт.
Более универсальной является модель S10. Ее можно применять для высоковольтных устройств без ограничения мощности.
Всем стандартам качества удовлетворяют стартеры отечественного производства фирмы Osram, имеющие огнестойкий корпус из макролона.
Прежде чем подбирать стартер того или иного производителя, необходимо обратить внимание на следующие характеристики:
- срок службы;
- температурный режим;
- тип конденсатора;
- номинальное напряжение.
Как выбрать подходящий стартер, зная рабочее напряжение? Маркировка отечественных приспособлений регламентирована ГОСТом. Первые две цифры указывают на мощность. Буква «С» – назначение устройства (стартер). Последние цифры определяют напряжение.
Пример: 90С-220. Расшифровывать данную надпись нужно следующим образом: стартер предназначен для ламп дневного света мощностью 90 ватт и рабочим напряжением 220 В.
Выбирая импортные пускатели, следует помнить, что они имеют другие стандарты маркировки. К примеру, обозначения S10, ST111 и FS-U указывают на то, что стартер можно применять в светильниках с мощностью, диапазон которой находится в пределах 4–80 Вт, напряжение сети должно составлять 220 В.
Классическая схема включения люминесцентных ламп
Несмотря на технический прогресс и все преимущества электронных пускорегулирующих аппаратов (ЭПРА), и по сей день часто встречается схема включения с дросселем и стартером. Напомним, как она выглядит:
Люминесцентная лампа — это колба, которая конструктивно выполняется как прямая и закрученная трубка, наполненная парами ртути. На её концах расположены электроды, например, спирали или иглы (для изделий с холодным катодом, которые используются в подсветке мониторов). Спирали имеют два вывода, к которым подается питание, а стенки колбы покрыты слоями люминофора.
Принцип работы стандартной схемы подключения люминесцентной трубки с дросселем и стартером довольно прост. В первый момент времени, когда контакты стартера холодны и разомкнуты – между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток течет по такой цепи:
Фаза-дроссель-спираль-стартер-вторая спираль-ноль.
В этот момент под воздействием протекающего тока разогреваются спирали, при этом остывают контакты стартера. В определенный момент времени контакты от нагрева изгибаются и цепь разрывается. После чего, за счет энергии, накопленной в дросселе, происходит всплеск напряжения и в лампе возникает тлеющий разряд.
Такой источник света не может работать напрямую от сети 220В, потому что для ее работы нужно создать условия с «правильным» питанием. Рассмотрим несколько вариантов.
3
Особенности электронной схемы – современный вариант
Основное преимущество такого способа – более продолжительная служба ЛДС. Устройство собрано на микросхемах, благодаря этому у него компактные размеры, низкое энергопотребление. Прибор работает на частоте 130 кГц, свет от этого ровный, не мерцает. С применением электроники также собирают современные люминесцентные лампы, у которых балласт расположен в стандартном цоколе.
Конструктивно это печатная плата, размещенная в небольшом корпусе. На обратной стороне имеется схема подключения, из которой понятно, как и сколько ламп подключается. Графическую информацию повторяют надписи. Имеются удобные контакты, куда требуется вставить провода.
ЭПРА выполняет те же функции, что и дроссель со стартером, но делает это более качественно. Электроды подогреваются плавно, что способствует большей эффективности и длительной работе. Светильники с электронной начинкой можно использовать вместе с диммером – устройством, которым плавно регулируют яркость освещения. Его нельзя применить, если пусковая аппаратура электромагнитная.
Схема подключения электронного балласта устроена так, что регулирующее устройство подстраивается под потребности лампы. Чем старее светильник, тем более высокое напряжение необходимо для пуска. ЭПРА это учитывает и обеспечивает качественную работу прибора.
По сравнению с ЭмПРА электронный балласт обладает большими преимуществами:
высокая экономичность и надежность;бережно прогревает электроды и плавно включает лампочки;малый вес, компактность;самостоятельно адаптируется под светильник;низкие температуры не влияют на работоспособность.
К недостаткам относят несколько усложненную схему подключения. Ошибки в монтаже недопустимы – не только не засветится лампочка, но и устройство выйдет из строя.
Полупроводниковый балласт можно установить вместо электромагнитного. Как это сделать, показывает видео.
Устройство стартера люминесцентных ламп
Электронный стартер для люминесцентных ламп состоит из сосуда, сделанного из стекла и наполненного газом и 2-х электродов, находящихся в самом приборе. Если его конструкция является несимметричной, один их пускателей должен находиться в неподвижном состоянии, в то время как второй – в подвижном состоянии. Первый электрод, который установлен в подвижном состоянии, сделан из биметалла. Большим спросом пользуется симметричная система, в которой оба биметаллических электрода устанавливаются в подвижном положении.
Таким образом, возникает вопрос: для чего нужен стартер в люминесцентных лампах. Ответ прост: он используется для запуска цепи лампы. Это цепи, как одиночного типа, так и цепи последовательного включения. Также есть возможность использовать данное пусковое устройство как при 110V, так и при 220V.
Стартер
Для чего нужен стартер и дроссель в схемах включения люминесцентных ламп
Основными элементами схемы включения люминесцентной лампы с электромагнитным ПРА являются дроссель и стартер. Стартер это миниатюрная неоновая лампа, один или оба электрода которой выполнены из биметалла. При возникновении тлеющего разряда внутри стартера биметаллический электрод нагревается и, затем изгибаясь, накоротко смыкается со вторым электродом.
После подачи напряжения на схему ток через люминесцентную лампу не течет, так как газовый промежуток внутри лампы это изолятор, и для пробоя его нужно напряжение, превышающее напряжение питающей сети. Поэтому загорается только лампочка стартера, напряжение зажигания которой ниже сетевого. Ток величиной 20 – 50 мА течет по дросселю, электродам люминесцентной лампы, неоновой лампе стартера.
Стартер состоит стеклянного баллона, наполненного инертным газом. В баллон впаяны металлический неподвижный и биметаллический электроды, имеющие выводы, проходящие через цоколи. Баллон заключен в металлический или пластмассовый корпус с отверстием в верхней части.
Схема устройства стартера тлеющего разряда: 1 — выводы, 2 – металлический подвижный электрод, 3 — стеклянный баллон, 4 — биметаллический электрод, 6 — цоколь
Стартеры для включения люминесцентных ламп в сеть выпускаются на напряжение 110 и 220 В.
Под воздействием тока электроды стартера разогреваются и замыкаются. После замыкания по цепи течет ток, превышающий в 1,5 раза номинальный ток лампы. Величина этого тока ограничена в основном сопротивлением дросселя, так как электроды стартера замкнуты, а электроды ламп имеют незначительное сопротивление.
Элементы схемы с дросселем и стартером: 1 – зажимы сетевого напряжения; 2 – дроссель; 3, 5 – катоды лампы, 4 – трубка, 6, 7 – электроды стартера, 8 – стартер.
За 1 – 2 с электроды лампы разогреваются до 800 – 900 °С, вследствие этого увеличивается электронная эмиссия и облегчается пробой газового промежутка. Электроды стартера остывают, так как разряда в нем нет.
При остывании стартера электроды возвращаются в исходное состояние и разрывают цепь. В момент разрыва цепи стартером возникает э. д. с. самоиндукции в дросселе, величина которой пропорциональна индуктивности дросселя и скорости изменения тока в момент разрыва цепи. Образовавшееся за счет э. д. с. самоиндукции повышенное напряжение (700 – 1000 В) импульсом прикладывается к лампе, подготовленной к зажиганию (электроды разогреты). Происходит пробой, и лампа начинает светиться.
К стартеру, который включен параллельно лампе, прикладывается приблизительно половина напряжения сети. Этой величины недостаточно для пробоя неоновой лампочки, поэтому она больше не зажигается. Весь период зажигания длится меньше 10 с.
Рассмотрение процесса зажигания лампы позволяет уточнить назначение основных элементов схемы.
Стартер выполняет две важные функции:
1) замыкает накоротко цепь для того, чтобы повышенным током разогреть электроды лампы и облегчить зажигание,
2) разрывает после разогрева электродов лампы электрическую цепь и тем самым вызывает импульс повышенного напряжения, обеспечивающего пробой газового промежутка.
Дроссель выполняет три функции:
1) ограничивает ток при замыкании электродов стартера,
2) генерирует импульс напряжения для пробоя лампы за счет э. д. с. самоиндукции в момент размыкания электродов стартера,
3) стабилизирует горение дугового разряда после зажигания.
Схема импульсного зажигания люминесцентной лампы в работе:
Роль конденсатора в схеме
Как уже было отмечено ранее, конденсатор располагается в кожухе приспособления параллельно его катодам.
Этот элемент решает две ключевые задачи:
- Понижает степень электромагнитных помех, создаваемых в диапазоне радиоволн. Они возникают в результате контакта системы электродов пускателя и образуемых лампой.
- Влияет на процесс зажигания люминесцентной лампы.
Такой дополнительный механизм снижает величину импульсного напряжения, сформированного при размыкании катодов стартера, и наращивает его продолжительность.
Конденсатор снижает вероятность слипания контактов. Если в устройстве не предусмотрен конденсатор, напряжение на лампе довольно быстро увеличивается и может доходить до нескольких тысяч вольт. Такие условия снижают степень надежности розжига ламп
Поскольку использование подавляющего устройства не позволяет достичь полного нивелирования электромагнитных помех, на входе схемы вводят два конденсатора, общая емкость которых составляет не менее 0,016 мкф. Они соединяются в последовательном порядке с заземлением средней точки.
Подключение ламп дневного света через стартер
Подключение ламп с дросселем или ПРА изначально предполагает наличие в схеме стартера. Ниже будет рассмотрен подобный пример, для него была использована лампа с мощностью 36-40Вт, дроссель с такими же характеристиками и стартер с показателем мощности 4-65В.
Само подключение при этом выглядит следующим образом:
- В конструкции лампы имеются выходные контакты, которые являются выводами нити накаливания колбы, выглядят они как небольшие торчащие штырьки. К ним требуется осуществить параллельное подключение стартера.
- В ходе выполнения данного процесса должно быть задействовано по одному контакту, с каждой из сторон лампы.
- После этого остаются свободные контакты, которые необходимы для подключения через них дросселя. Он также должен быть подсоединен параллельно относительно электросети.
- Последним в данной схеме подсоединяется конденсатор, его подключение осуществляется параллельно контактам питания лампы. Присутствие этого элемента необходимо для устранения помех, возникающих в сети, а также для осуществления компенсации реактивной мощности.
Способов подключения, которые принципиально отличаются друг от друга, существует 2, зависят они от количества ламп:
Схема с одной лампой подразумевает последовательное подключение дросселя и самого источника освещения к питанию, установка стартера происходит параллельно лампе. На ламповых клеммах входа можно установить конденсатор, который в ходе функционирования схемы будет отвечать за улучшение параметров электрического тока.
При реализации схемы с несколькими лампами потребуется последовательно подключить к питанию все лампы и дроссель. После этого, к каждой из ламп производится параллельное подключение стартеров
Важное условие: суммарная мощность этих приспособлений должна равняться показателю мощности, которой обладает сам дроссель.
Как выбрать?
На сегодняшний день, данные приспособления широко распространены и их ассортимент можно обнаружить фактически в любой торговой точке, занимающейся реализацией бытовой техники.
При совершении покупки, необходимо обратить внимание на следующие критерии:
- Производитель пускателя. Из зарубежных компаний наиболее рекомендована продукция фирмы Phillips, среди отечественных вариантов безусловным лидером является Osram. Также, имеется широкий ассортимент китайских стартеров, которые чаще всего имеют схожие названия, но их приобретение не рекомендуется, поскольку качество у подобных устройств всегда значительно ниже, как и срок службы.
- Номинальное напряжение. При реализации на практике двухламповой схемы, пускатель обязательно должен быть рассчитан на напряжение 127В, данный параметр всегда указывается в маркировке.
- Мощность, которая должна соответствовать аналогичному параметру используемых источников света.
- Материал, из которого изготовлен корпус. Во время функционирования приспособления, может возникнуть ряд потенциально опасных ситуаций, которые обуславливаются возможным перегревом и наличием электрической дуги, по этой причине рекомендуется выбирать пускатели с корпусом из огнестойких видов материала.
Схема электронного пускателя
Стандартная лампа состоит из:
- контактов. Они отвечают за поступление сигнала от источника питания на лампу.
- дросселя. Это обмотка из медной проволоки, надетая на кольцо. Такая схема распределит ток равномерно и ослабит лишнюю активность электромагнитного поля.
- замыкающей дуги. Там самая пара контактов, которые изгибаются и приводят лампу в действие.
- трансформатора. Служит для преобразования напряжения источника питания в то, на котором сможет работать лампа.
- конденсатора. Для разрядки напряжения.
- предохранителя. Установлен не на всех лампах и служит для предотвращения поломки из-за перепадов в сети.
Начальный нагрев катодов и величина силы тока прямым образом влияют на стабильный процесс зажигания и работу лампы Если тока будет недостаточно, дроссель разомкнёт цепь и лампа погаснет, если ток будет в избыточном количестве — неизбежен перегрев.
Промежуточная ситуация — мерцание лампы с разной частотой, когда происходит то затухание, то зажигание. Такие скачки снижают срок службы, ведь каждый цикл считается как полноценный запуск и выключение лампы, а именно количество таких циклов определяет срок службы лампы. Низкоамплитудные скачки не сильно повредят механизм, а вот перепады, которые заметны невооруженным глазом — да.
Обычно электромагнитная лампа загорается за 9–10 секунд, гаснет немного дольше.
Немаловажную роль играют конденсаторы, которые снимают напряжение после выключения лампы. Также конденсаторы устраняют помехи на радиочастотах, который ловит стартер.
Конденсатор предотвращает процесс сплавливания и сваривания электродов из-за сверх температур. Такие процессы наблюдаются на дешёвых репликах дорогих стартеров, который сделаны из подручных материалов.
Для обеспечения комфортной работы, на лампе рекомендуется установить 2 конденсатора, подключив их параллельно (и заземлив среднюю точку).
Трансформатор, созданный для выравнивания напряжения обеспечить бесперебойную работу лампы. Если оно просядет, лампа будет нагреваться дольше, причём напряжение может упасть всего на 20%, чтобы читатель заметил неполадку.
Тлеющий заряд теряет свой начальный потенциал во время длительной эксплуатации лампы. При этом стартер может гасить включенную лампу даже тогда, когда напряжения достаточно. Лампа начнёт мигать, что вызовет дискомфорт для глаз и раздражение, а также выведет из строя дроссель.
Каждый элемент оказывает влияние на механизм. Именно поэтому стартер нужно приобретать в сертифицированных магазинах у проверенных поставщиков. Они не экономят на деталях, тестирую оборудование, предоставляют гарантию. Рассмотрим наиболее популярных производителей и их модели
Модели компании «Филипс»
Вся продукция компании «Филипс» изготавливается исключительно на гелий-водороде. При этом в процессе производства не используются радиоактивные изотопы. На рынке сегодня можно найти массу модификаций, которые подойдут под цоколи Р3.
Продукция компании «Филипс»
Все модели от этого производителя имеют цилиндрическую форму и огнестойкую пропитку. Ножки устанавливаются с головками. В них встроены конденсаторы ортогонального типа с емкостью, которая колеблются около 5 пФ.Для таких изделий характерны редкие проблемы с пробелом. Средний коэффициент отказов таких моделей для люминесцентных разновидностей по ГОСТ составляет 0,2 %. Балласты здесь следует применять электромагнитного типа. Стоимость такой продукции обойдется примерно в 35 руб.
Модель DS2
На сегодняшний день это довольно востребованный тип стартеров. Они разрабатываются под цоколь типа А3.
Модель DS2
Здесь имеются следующие технические характеристики:
- ножки выдвижного типа;
- конденсатор проходного типа. Его емкость составляет 5 пФ;
- параметр индуктивности — на уровне 2,2 Гн;
- дроссель может выдержать сопротивление не более 33 Ом;
- установлен качественный балласт, который эффективно борется с интерференцией.
DS2 способен работать при температуре в +40 и -15 градусах. Срок эксплуатации данного изделия составляет достаточно внушительный период времени. Стоимость изделия составляет примерно 45 руб.
Схема подключения
Независимо от конструкции лампы, каждая схема подключения использует стартер. Обычно используются источники света на 36-40 Вт с соответствующим пусковым устройством.
Порядок действий будет одинаковым для всех люминесцентных ламп:
- Каждый осветительный прибор оборудуется выходными контактами, установленными с торцов и соединенными с нитями накаливания. Снаружи они выглядят в виде небольших штырьков, к которым параллельно подключается стартер.
- Для подключения пускового устройства используется один из контактов, расположенных на обеих сторонах лампы.
- К контактам, оставшимся свободными, параллельно с электрической сетью подключается дроссель.
- Конденсатор подключается в последнюю очередь параллельно с питающими контактами. Он защищает от сетевых помех и компенсирует реактивную мощность.
Различия в подключении становятся заметными при использовании разного количества источников света, для которых используется отдельная схема. Их особенности проявляются в следующем:
- При использовании одной лампы стартер подключается параллельно, а дроссель – последовательно между лампой и источником питания. На входных контактах может быть установлен конденсатор, улучшающий параметры электрического тока.
- В случае использования нескольких лампочек, они последовательно подключаются к питанию вместе с дросселем. Далее, к каждой лампе параллельно подключается стартер. Важным условием является равенство суммарной мощности всех подключенных компонентов, мощности используемого дросселя.
Принцип работы
Колба заполнена любым инертным газом и небольшим количеством ртути, которые при воздействии тока начинают излучать ультрафиолет.
https://youtube.com/watch?v=Pkl0HKouo8w
Так как УФ человеческий глаз не способен видеть, приходится такое излучение преобразовать в видимый свет. С этим отлично справляется так называемый люминофор, который наносят на внутреннюю поверхность стеклянной колбы. В его основе, как правило, используются производные кальция или цинка. Хотя вполне допустимо применение и других элементов. Ведь именно от состава люминофора зависит оттенок, который даёт свет прибора.
Полученный дуговой разряд постоянен из-за того, что с поверхности катода происходит выбивание электронов за счет высокой температуры. Разогревают катоды, пропустив через них ток, либо бомбардировкой ионов в тлеющем разряде с высоким напряжением, где для ограничения тока используется балласт.
Балласт, или пускорегулирующий автомат, помогает решить ряд проблем, которые возникают при использовании ЛДС. Ведь напрямую люминесцентные лампы подключить к сети нельзя, так как они имеют довольно высокое сопротивление, что, в свою очередь требует наличие импульса большого напряжения, чтобы получить разряд для зажигания. Помимо этого, в цепь обязательно необходимо включить сопротивление, которое не позволит случиться короткому замыканию, вследствие чего лампа сгорит. Случается это из-за отрицательного дифференциального сопротивления, которое возникает во время появления разряда в лампе.
https://youtube.com/watch?v=PPN2VXjBMbQ
Обзор популярных моделей
Ниже приводится обзор наиболее востребованных моделей от ведущих изготовителей данных приспособлений:
Пускатели Phillips
Производятся в Нидерландах и обладают наиболее высоким качеством, корпус изготавливается из огнестойкой разновидности поликарбоната, что гарантирует безопасность во время использования.
Модель S-2 используется для зажигания низковольтных ламп или высоковольтных разновидностей, которые имеют последовательное подключение и функционируют при мощности в рамках 4-22Вт.
Модель S-10 более универсальна и используется для высоковольтных источников света, работающих при любых показателях мощности.
Цена на такие стартеры составляет около 10 рублей.
Пускатели Osram российского производства
Также отвечают всем стандартам качества, огнестойкий корпус изготавливается из макролона. В конструкцию включен конденсатор рулонного типа, произведенный из фольги.

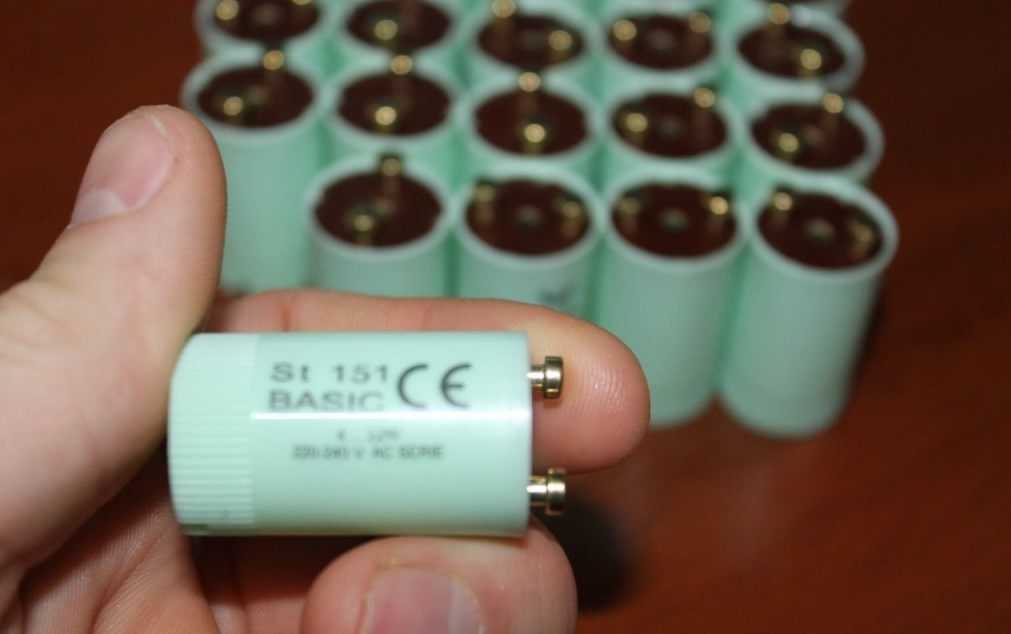

Модель ST111 используется для подключения одиночных ламп с мощностью в диапазоне 4-80Вт при работе от электросети 220В с переменным током.
Модель ST151 используется при подключении к сети 110В или 127В, также может быть задействована для последовательного подключения к 220В, предназначена для ламп с мощностью не более 22Вт.
Стоимость таких стартеров составляет около 6 рублей.
Устройство люминесцентной лампы
На двух торцах люминесцентной лампы рис.2 расположены вваренные стеклянные ножки, на каждой ножке смонтированы электроды 5, электроды выведены к цоколю 2 и соединены с контактными штырьками, на самих электродах по обеим торцам лампы закреплена вольфрамовая спираль.
На внутреннюю поверхность лампы нанесен тонкий слой люминофора 4, колба лампы 1 после откачки воздуха заполняется аргоном с небольшим количеством ртути 3.
Для чего нужен дроссель в люминесцентной лампе
Дроссель в схеме люминесцентного светильника служит для броска напряжения. Рассмотрим отдельную электрическую схему рис.3, которая не относится к схеме люминесцентного светильника.
Для данной схемы, при размыкании ключа, лампочка на короткое мгновение загорится ярче и затем погаснет. Явление это связано с возникновением ЭДС самоиндукции катушки правило Ленца. Чтобы увеличить свойства проявления самоиндукции, катушку наматывают на сердечник — для увеличения электромагнитного потока.
Схематическое изображение рисунка 4 дает нам полное представление об устройстве дросселя для отдельных типов светильников с люминесцентными лампами.
Магнитопровод сердечник дросселя собирается из пластин электротехнической стали, две обмотки в дросселе — между собой соединены последовательно.
Принцип работы стартера люминесцентной лампы
Стартер в электрической схеме выполняет работу быстродействующего ключа, то-есть им создается замыкание и размыкание электрической цепи.
стартеры для люминесцентного свтильника
При включении стартера замыкании ключа происходит разогрев катодов, а при размыкании цепи создается импульс напряжения, необходимый для зажигания лампы. Стартер в разобранном виде представляет из себя так называемую лампу тлеющего разряда с биметаллическими электродами.
Принцип работы люминесцентного светильника
По двум предоставленным схемам люминесцентных светильников рис.5 можно понять, — в каком соединении состоят каждые отдельные элементы.
Все элементы двух светильников состоят в последовательном соединении, — кроме конденсаторов. Когда мы включаем люминесцентный светильник, происходит прогревание биметаллической пластинки стартера. Пластинка при прогревании изгибается и стартер замыкается, тлеющий разряд при замыкании пластинок гаснет и пластинки начинают остывать, при остывании — пластинки размыкаются. Когда пластинки размыкаются в парах ртути происходит дуговой разряд и лампа зажигается.
В настоящее время имеются более усовершенствованные люминесцентные светильники — с электронным балластом, принцип работы которых тот-же самый что и у люминесцентных светильников, которые были рассмотрены в этой теме.
Предоставленные для Вас записи вносятся мною в сайт из личных конспектов, почерк в которых очень плохой, часть информации берется из собственных знаний. Фотоснимки и электрические схемы подбираются для темы — из интернета. Чтобы предоставить свои записи с личными фотоснимками при выполнении каких-либо работ, нужно наверное иметь личного фотографа или непосредственно обращаться с просьбой к кому-либо, а обращаться с такой просьбой просто не хочется.
На этом пока все друзья. Следите за рубрикой.
04.03.2015 в 16:41
Всегда помогу Борис полезной информацией по части электротехники как Вам так и Вашим друзьям, и знакомым. Виктор.
26.02.2015 в 08:58
Здравствуйте, Виктор! Спасибо за эл.ликбез,помогает! У меня такой случай: погас сначала один потолочный светильник встроенный в систему Армстронг, потом другой. Обратился за помощью к специалисту и получил ответ: светильники надо выбросить и заменить на новые целиком, т.к. сейчас идут светильники без стартеров и т. д. Я заменил светильники и задумался, что этот путь очень дорогой, новый светильник стоит 1400рублей. Если можно, скажите пожалуйста как проверить начинку светильника? дроссели, стартеры, конденсатор. Светильник 4-х ламповый, с 4-мя стартерами, двумя дросселями, одним конденсатором, другими словами как найти неисправный прибор? Прибор-тестор у меня есть. И ещё, в каком магазине можно купить в Тюмени составные части начинки? Заранее благодарю Вас. Спасибо. Борис. 26.02.15.
04.03.2015 в 16:35
Здравствуйте Борис. По люминесцентным светильникам я составлю дополнительную отдельную тему и отвечу на интересующие Ваши вопросы. Следите за рубрикой Борис, я просто стал редко заходить на свой сайт и Ваше письмо прочитал 4 марта, постараюсь ответить на вопросы в полном объеме.
17.03.2015 в 12:57
