Все про электрику в каркасном доме

Содержание

Введение проводов в жилой деревянный дом

Безопасность электропроводки во многом зависит от соблюдения всех правил безопасности, а начинать надо с правильного введения проводов внутрь дома. Существует два способа введения проводов:

  • воздушный
  • подземный

При воздушном способе провода идут от столбов по воздуху и проникают в дом, как правило, в чердачном помещении. Что для проведения такой проводки необходимо знать? Во-первых, провода должна быть надежно защищены, желательно, чтобы они шли в металлической трубе. Во-вторых, место входа в дом, как правило, располагается среди сырых досок чердака, а значит это место повышенной пожарной опасности. Чтобы избежать возгорания, в первую очередь надо укрепить провод на месте запуска его в дом специальной гильзой.

Воздушный способ проводки электричества к дому

В старых домах можно увидеть, что место входа электропроводки укреплено куском резинового шланга. Однако этот способ, несмотря на дешевизну, является крайне опасным. Резина содержит в себе материалы, которые крайне легко возгораются – например, некоторый процент такого углерода, как сажа. Со временем появляется участки электропроводимости, и повышается вероятность возгорания.

Подземный способ заводки кабеля в каркасный дом считается более безопасным, так как провода залегают под землей и не подвергаются внешним механическим воздействиям. Они не могут быть оборваны ветром, что в нашем климате встречается часто, не могут быть повреждены падающим деревом или веткой.

Подземный ввод кабеля в дом через фундамент

Столб с кабелем должен располагаться на глубине около метра, минимум 0,8 м. Это место должно быть обозначено табличками, чтобы исключить повреждение провода под землей во время земляных работ. Провода впускают в каркасном доме через фундамент, и также место их входа укрепляют гильзой из металла. Естественно, провода должны быть защищены трубкой из огнеупорного пластика. Металлическая не подойдет, так как в земле из-за влажности может возникнуть ржавчина.

Подземную проводку проще класть во время строительства. Если дом уже возведен, то гораздо проще и дешевле сделать воздушную.

При проведении воздушной проводки важно соблюдать следующие параметры:

  • расстояние от земли до проводов должно быть не более 15 метров
  • расстояние между столбами-опорами не должно быть более 15 метров
  • расстояние между последним столбом и домом должно быть не более 10 метров
  • запуск проводов в дом должен быть на высоте не менее 2,75 метра

Провода, которые идут от столба к дому, должны иметь сечение 16мм, это обеспечивает срок их работы 25 лет. Они также носят название СИП-провода, имеют прочную оболочку, устойчивую к перепадам температур и инфракрасному излучению. Однако такие провода в дом не заводятся, так как по стандарту в деревянные дома проводка делается только из медных проводов. При этом кабели с алюминиевой токопроводной частью запрещены в применении в каркасных домах.

Схема подводки СИП кабеля

Обратите внимание на кабель ВВГнг, который отключается повышенной пожарной безопасностью. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства

Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства.

Этапы установки электрики в каркасном доме

В современном доме установка электрики является необходимой процедурой для полноценного функционирования коммуникаций. Вопрос о проводке при строительстве каркасного дома необходимо решить на этапе проектирования, то есть – определиться с наиболее эффективным, удобным и безопасным вариантом

Важно понимать, что ошибка, связанная с электрической проводкой, может привести к пожару и стать угрозой для жизни людей. Соответственно, электрика в деревянном доме должна иметь высокие параметры безопасности и отвечать требованиям законодательных норм. Один из наиболее простых способов монтажа электропроводки – закрепление проводов по поверхности стен, потолка или пола

Но этот вариант имеет существенный эстетический недостаток – обилие проводов и коробов в жилой комнате создают эффект технического помещения и портят декоративный вид

Один из наиболее простых способов монтажа электропроводки – закрепление проводов по поверхности стен, потолка или пола. Но этот вариант имеет существенный эстетический недостаток – обилие проводов и коробов в жилой комнате создают эффект технического помещения и портят декоративный вид.

Более дорогой и сложный, но эстетически приемлемый способ электрификации каркасного сооружения – монтаж скрытой проводки, который выполняется на этапе возведения дома. Необходимо заранее определиться с расположением розеток, включателей и счетчиков, поэтому лучше доверить профессионалам разработку и реализацию проекта электрики в деревянном доме под ключ. При монтаже скрытой проводки в стенах каркасного дома кабеля должны помещаться в специальные кожухи, а в местах переходов между стенами и перегородками проводится укрепление металлическими кольцами во избежание деформации проводов при усадке конструкции.

Важно понимать, что нарушение правил монтажа и эксплуатации силовых кабелей может стать причиной возгорания деревянного сооружения. Чтобы минимизировать эти риски необходимо следовать основным правилам установки электрики в каркасном доме:

  • при монтаже использовать гофрированные рукава, металлические трубы или другие специальные кожухи для проводов;
  • покупать качественные провода с подходящими показателями физической прочности и потребительской мощности;
  • выбирать проводку с учетом пиковых нагрузок на объекте;
  • следовать основным нормативным правилам безопасности.

Особого внимания требует участок электропроводки от счетчика до входа в дом, ведь он не защищен от перегрузок и короткого замыкания. Если этот участок небольшой и не имеет поворотов, достаточно спрятать провода в металлическую трубу. Но электропроводка протяженностью более двух метров требует более радикального варианта – монтаж дополнительного автомата защиты перед входом проводов в дом. Конечно, оборудование должно быть защищено от осадков герметичным боксом.

Последний этап оснащения дома электричеством – монтаж электрощитка. Не рекомендуется выполнять эту работу самостоятельно при отсутствии профессиональных знаний и навыков. Среди основных составляющих грамотного монтажа электрощитка:

  • наличие проекта электропроводки;
  • выбор оптимального места с учетом особенностей объекта;
  • схема сборки оборудования;
  • правильный подбор варианта корпуса и других комплектующих;
  • компетентный монтаж и подключение к кабелю электропитания.

При монтаже электрики в деревянном доме стоимость зависит от выбранной конфигурации оборудования и способа установки, протяженности проводов и других факторов.

Внимание! При установке электропроводки нельзя допустить малейшей ошибки, ведь это может негативно сказаться на работе бытовой техники и пожарной безопасности конструкции. Доверяйте данный вид работ только опытным профессионалам!

ГК «Конкиста

ГК «Конкиста

»проводит все виды Клининговых, Строительных и ремонтных работ и Ремонт и обслуживание инженерных коммуникаций , Промышленный альпинизм в Москве и Московской областиПолучите консультацию и расчет стоимости, звоните +

Электропроводка и безопасность

Большинство возгораний в деревянных домах происходят из-за проблем в электропроводке. Многие ошибки связаны с игнорированием пожарной безопасности, отсутствием защиты от внешних механических воздействий, неправильными расчетами общей нагрузки и последующей покупкой проводов малого сечения.

Отправляясь в магазин электрики, убедитесь, что приобретаете сертифицированную продукцию. Провода должны иметь качественную изоляцию. Старайтесь брать товары известных производителей. Дешевые китайские кабели на деле могут иметь заниженные физические параметры и свойства. Плохая изоляция быстро разрушится, что повысит риск короткого замыкания, перегревов и возгорания.


Кабель ВВГнг 3*2,5 с негорючей изоляцией

Обязательно ли использовать гофру или металлорукав

Необходимость применения гофры и металлорукава отпадает, если используется сертифицированная продукция, а монтаж осуществляется со строгим соблюдением правил и рекомендаций. Наличие таких компонентов повышает защиту, но является необязательным, если выполнены все остальные условия.

Правильная организация электрической проводки в каркасном доме снижает вероятность возгорания. Что касается механических воздействий, то ни гофра, ни металлорукав не защитят кабель, если вы будете бездумно вгонять в стену саморезы. Обязательно составьте схематическое отображение мест, по которым были проложены линии электропередач.


Использование металлорукава для проводки в деревянном доме

Во многих статьях пишется про грызунов в деревянном доме. На деле при правильной санитарной обработке древесины вы исключите их появление и предотвратите сценарий, когда мыши перегрызают проводку.

Еще одним негативным моментом применения гофры или металлорукава является подорожание общей стоимости проводки. Какой смысл платить больше, если уровень безопасности и так высокий.

Вы ошибаетесь, если полагаете, что наличие гофры в стене позволит повторно протянуть кабель, не разрушая отделочный слой. Кабельные линии имеют множество изгибов, поэтому представить данный процесс сложно. Придется размещать гофру, диаметр которой будет в несколько раз больше общего сечения прокладываемых проводов. Но это экономически не выгодно и отнимает много места в стене или перегородке.


Допускается организация электропроводки без использования гофры

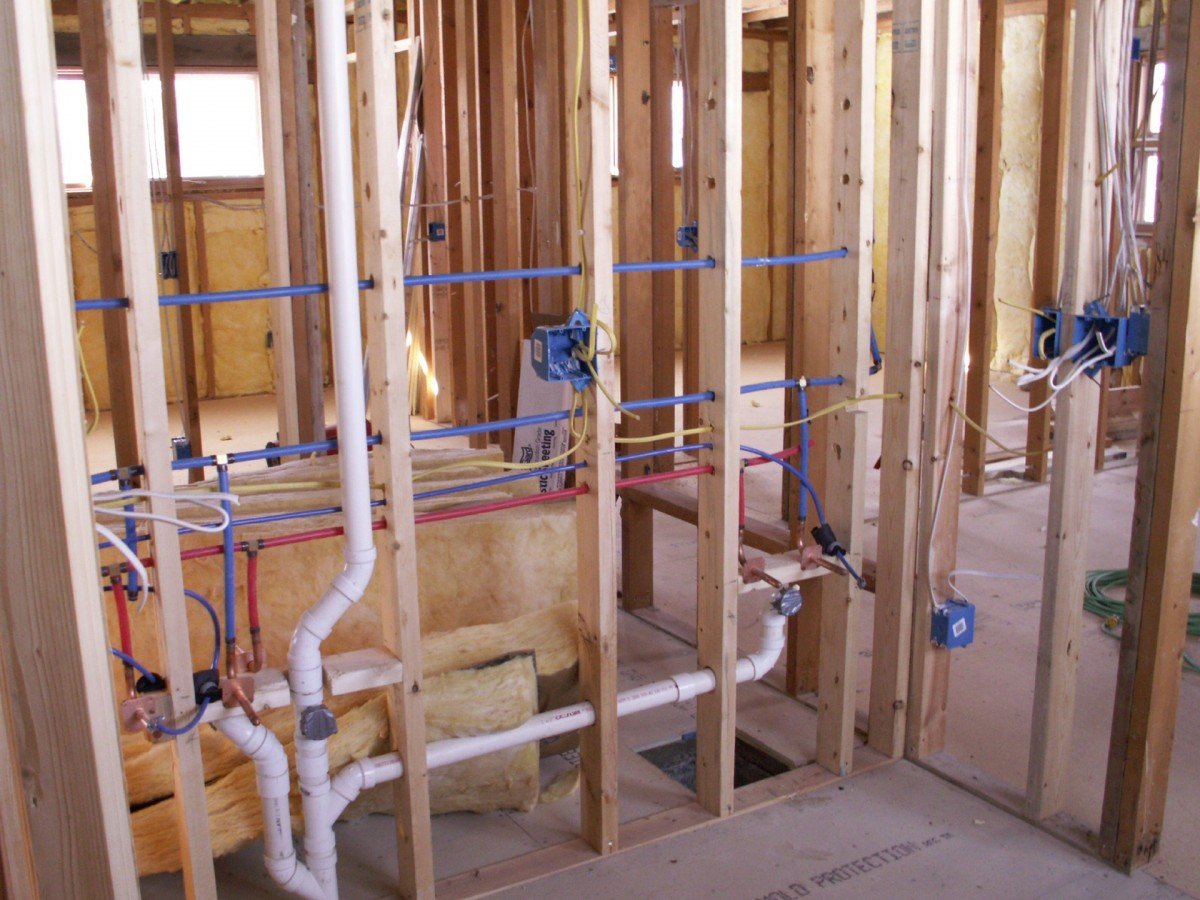

Проводка и пароизоляция: как тянуть провода в каркасном доме

Электрическая проводка в каркасном доме из дерева должна содержать максимально герметичный контур изоляции. Особенно это касается наружных стен, ведь спрятать целую линию только в перегородках не выйдет.

Один из лучших вариантов — спрятать проводку внутри утеплительных материалов, устанавливаемых перед пароизоляцией со стороны жилплощади. Вероятность повреждения контура сводится к минимуму, а данный зазор позволяет с легкостью установить подрозетники.


Монтаж кабеля в слое утеплителя

Второй вариант — размещение электрического кабеля позади контура пароизоляции. Выполнить это намного сложнее, потребуется больше финансовых средств. Придется сверлить стойки по всей протяженности кабельной линии и протягивать провода. Если коммуникации состоят из нескольких кабелей, то стойка превратится в решето, что снизит ее прочность. Повреждается пароизоляция, приходится выполнять повторную герметизацию.

Какой тип проводки выбрать

В соответствии с обновленными правилами обустройства помещений для электрификации частного дома разрешается использовать только кабели с медными жилами. Если строение будет оснащено линиями из алюминия, инспекторы не дадут разрешения на его ввод в эксплуатацию.

В зависимости от напряжения, которое поступает в здание, выбирается трехжильный кабель для 220 В и пятижильный для 380 В.

Выбор проводки делается исходя из мощности потребителей, которые планируется подключить к сети.

Оптимальное сечение провода для различных направлений:

  • верхний уровень: лампы, люстры, подсветка, сигнализационные датчики, видеокамеры — 1,0-1,5 мм²;
  • розетки в жилых комнатах — 2,5 мм²;
  • мощные приборы: плиты, духовки, водонагреватели — 4,0 мм².

Как производится соединение проводов

Какие существуют варианты соединений?

  • Первый вариант — скрутка. Этот вариант не подходит согласно правил устройства электроустановок (ПУЭ)
  • Вариант 2 — соединение пайкой — больше подходит для небольших проводов, поскольку делает полученные соединения не разборными.
  • Вариант 3 — болтовое соединение — такое соединение наилучшим образом подходит для мест крепления люстр и лампочек.
  • Вариант 4 — пружинными клемами.
  • Вариант 5 — неразборные соединения опрессовкой

Коммуникационные коробки

Ко всем местам соединения небходимо иметь доступ. Делается это в распределительных коробках, которые специально высверливаются под потолком. Коробка должна иметь доступ, чтобы в случае необходимости можно было бы поправить.

Как делать коммуникационные коробки?

Отверстия под коммуникационные коробки делают при помощи специальных насадок на дрель.

В полученное отверстие вставляют пластиковый стакан, к которому будет крепиться или розетка или выключатель

В каждую такую коробку можно спрятать не больше 6 проводов

В данном случае провода скручиваются и потом навинчиваются на колпачки.

Вариант пропайки проводов

Еще один вариант соединения проводов в строящемся доме — скрутка и пропайка

В строящемся доме пропайка не рекомендуется, поскольку необходима некоторая доля прозрачности соединения. Однако в малоточных соединениях, она очень хорошо подходит.

То есть всегда остается риск того, что соединение не верно было собрано и нужно будет раскручивать или обрезать соединения.

Поэтому при монтаже своего каркасного дома я не использовал скрутку и спайку.

Спайка малоточных проводов

В данном случае, показано соединение двух телефонных проводов. В результате многочисленных экспериментов, я пришел к вот такому оригинальному соединению.

Провод из телефонного колодца очень короткий и не дотягивается до внутреннего помещения, поэтому приходится делать соединение в агрессивной внешней среде.

Дело в том, что на соединение постоянно капает вода с крыши. Стояла задача было оградить соединение от воды, а с другой стороны, сделать соединение прозрачным. Что я и добился этой пластиковой бутылкой. Вода больше не попадает на соединение, а конденсат тоже не причиняет вреда соединению.

Я знаю, что этот тип соединения будет поднят на смех многими электриками, но соединение работает уже целый год.

Внимание!

Болтовое соединение для соединения проводов

Болтовое соединение обычно используется в оконечных устройствах. и в клемных колодках. Они позволяют зажимать несколько проводов. Например, в электрощитке и в розетке.

Пружинные соединения фирмы Ваго

Во время монтажа дома я исользовал пружинные клемы, например, клемниками фирмы Wago — они создают довольно изящные соединения.

Клемники Ваго позволяют соединять провода различных типов и диаметров, а специальная паста не позволяет окисляться соединению.

Такое устройство является новинкой для многих из нас.

Устройства считаются неразборными, однако провода можно вытащить из клемника выкручиванием

Внимание!

Распределение нагрузки

Выбирая количество фаз, лучше остановиться на трехфазном варианте. В отличие от двухфазного он позволяет подключать мощные электроприборы (например, электрический бойлер) и более безопасен

Однако при расчете трехфазной внутренней проводки крайне важно грамотно распределить в сети нагрузки по отдельным фазам. В противном случае есть риск получить перегрузку одной линии и мерцание лампочек с недостатком питания в остальных

Основные группы потребления

Немаловажно равномерное распределение нагрузок также по группам потребителей. Так провода для каждой из них можно будет взять одинаковыми по сечению и исключить вероятность покупки лишних метров кабеля. Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование

Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом

Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование. Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом.

Как правильно распределить нагрузку электрической схемы в доме

Распределение нагрузки


Основные группы потребления

Равномерное распределение нагрузки между линиями необходимо для предотвращения их перегревания и отгорания контактов. Расчет проводится исходя из работы системы на проектной мощности не более 30 минут.

Для получения исходных данных следует воспользоваться такими рекомендациями по группировке потребителей в группы:

  • однотипные изделия;
  • суммирование показателей;
  • выделение отдельной группы мощных изделий с продолжительным режимом работы.

После этого нужно провести распределение установок по линиям. На основании проведенных расчетов определяется количество направлений, тип автоматов, потребность в УЗО, сечение жил и виды розеток для каждого помещения.


Распределение электрической нагрузки в доме

Способы монтажа проводки в каркасном доме – их достоинства и недостатки

Каркасный дом, это постройка основой которого являются деревянные изделия. Это жилище повышенной пожароопасности. Грамотная прокладка электропроводки должна выполняться тщательно с соблюдением требований пожарной безопасности. Поэтому проект прокладки электросети дома изготавливается на этапе проектирования жилища. Причем количество точек электросети в каждой комнате не должно превышать пяти штук.

55555

Обустройство электропроводкой дома осуществляется наружным или внутренним способами монтажа. Открытая проводка монтируется после окончания строительства. При необходимости в такую цепь всегда можно внести изменения и дополнения. Подключение точек осуществляется через распредкоробку. Монтаж такой сети не является финансово затратным, поскольку расходные материалы могут быть недорогими. Недостатком этого типа монтажа является плохая защита проводов от механических повреждений. Высокая вероятность возникновения пожара.

Внутренняя проводка не виляет на интерьер. Повредить ее механически сложно, поскольку она скрыта. При коротком замыкании цепи сработает автоматическая защита, и цепь обесточится. Одним из основных недостатков такого монтажа является невозможность внести изменения в оборудованную цепь без механического повреждения стен.

Преимущества монтажа:

  • обеспечение высокого уровня пожарной безопасности здания;
  • увеличение сроков эксплуатации токонесущих кабелей;
  • высокая степень безопасности при эксплуатации.

Специалисты советуют монтаж проводки в каркасном доме осуществлять кабелями с медными жилами. Для экономии электроэнергии электрощит желательно оборудовать распределителем мощности, это позволит контролировать не используемые источники потребления электроэнергии.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

  • скрытый или внутренний;
  • наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

  • с использование пожаробезопасных гофротруб;
  • в каналах из ПВХ;
  • с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

  • не портит внешний вид интерьера дома;
  • защищена от случайного внешнего воздействия;
  • не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

  • финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
  • затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
  • невозможно внешним осмотром определить состояние заложенного электрического кабеля;
  • вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

  • осуществление доступной проверки состояния электрокабеля;
  • простота ремонта или замены вышедших из строя деталей электроцепи;
  • доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

  • существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
  • осуществление особых требований по прокладке электропроводов.

Планирование

Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.

При планировании учитывают два важнейших момента:

  1. Планировку самого дома;
  2. Необходимую мощность сети.

Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.

Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.

Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.

От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.

Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.

Ввод в дом

От магистральной линии электропередачи выполняется ответвление к вашему дому. Его монтаж производится воздушным либо подземным способом. В зависимости от того, какое необходимо напряжение (однофазное 220 В или трёхфазное 380 В), выбирается кабель, он будет трёхжильным (для 220 В) или пятижильным (для 380 В).

Вводной кабель приходит на счётчик электрической энергии, который по новым требованиям должен быть установлен с внешней стороны дома, чтобы контролёр мог беспрепятственно в любой момент снимать показания.

От счётчика кабель необходимо завести внутрь дома. Для этого в стене просверливается отверстие, если дом двухэтажный, то лучше всего это делать на уровне межэтажного перекрытия. Кабель укладывается в гофрированную трубу, протягивается через проделанное отверстие, крепится в межэтажном перекрытии и далее прокладывается к вводному распределительному щитку.

Обратите внимание! После счётчика обязательно должен быть в схеме автомат, который послужит защитой для кабеля, идущего от прибора учёта до распределительного щитка в доме. Если произойдёт повреждение этого кабеля или короткое замыкание, то сработает защита – автомат отключится

В противном случае (если не будет автомата), может выгореть счётчик, а отключаться будет вся магистральная линия где-то в ТП или на подстанции.

Как выбрать кабель для каркасного дома

Для подключения постройки к электрической сети поселка применяют алюминиевый провод СИП со стальным несущим тросом. Для внутренней проводки каркасного дома используют медный кабель с дополнительной жилой для заземления. Для питания потребителей используют 1-фазный ток, но встречается оборудование с 3-фазным питанием (например, варочные панели), что следует учесть при подборе проводки. Сечение подбирают в зависимости от мощности потребителей, в таблице приведены средние значения параметра.

Назначение Сечение, мм²
Система освещения до 1,5
Розетки для стандартного оборудования 2,5
Разъемы для коммутации мощной бытовой техники (электрическая плита) до 6
Коммутация распределительного щитка не менее 6

Для укладки внутри каркасных стен применяют проводку с изоляцией, не поддерживающей горение (например, плоский ВВГнг или круглый NYM). Ряд производителей использует дополнительные наполнители, снижающие риск оплавления изоляции.
