Конусы Cold Ray: «острием» вверх
Конусы Cold Ray — это по-своему очень минималистская конструкция. Алюминиевый конус-основание с углублением вместо острия, в который помещается шарик. И вся эта конструкция накрывается алюминиевым же колпачком. Получается уже знакомая нам схема — две поверхности с небольшой площадью контакта и шарик из твердого материала между ними.

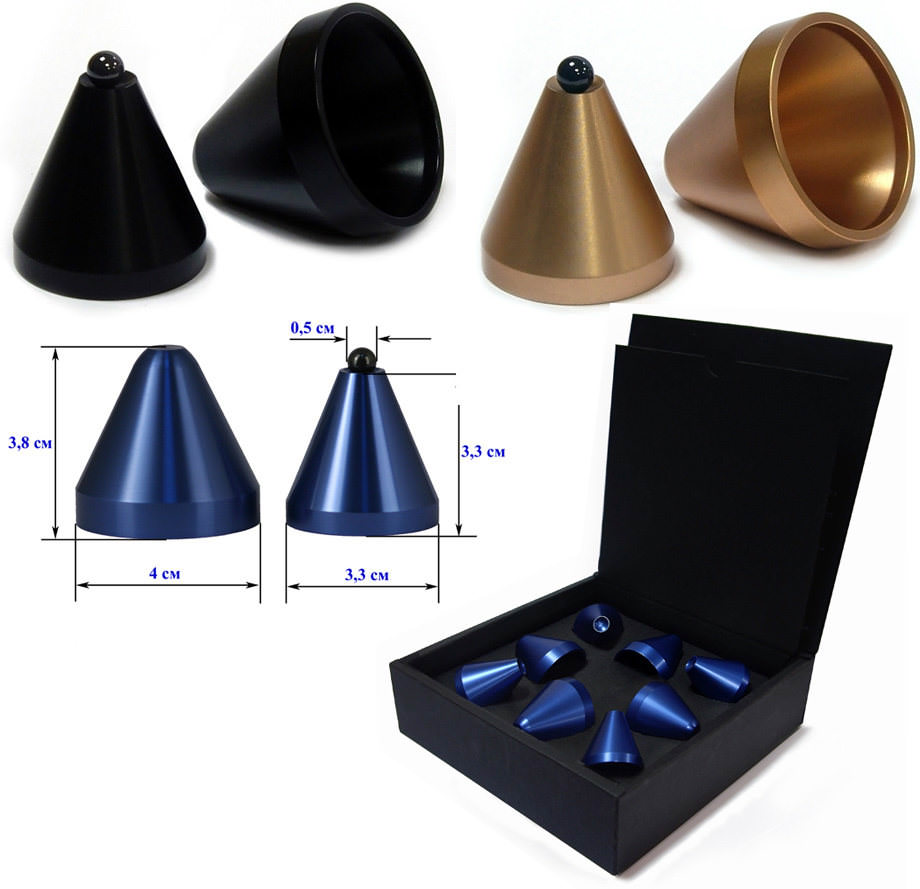

Конусы Cold Ray
Cold Ray устанавливается на стойку «острием» вверх, или основание при помощи резьбового соединения крепится к корпусу компонента или даже акустики. Необычно здесь то, что все три части конструкции никак не связаны между собой, а поэтому требуют бережного обращения — шарик можно выронить, после чего его будет непросто найти. Продаются Cold Ray комплектами по 3 и 4 штуки. Помимо разных материалов шарика, компания предлагает несколько вариантов цветовой окраски.
Стальные шипы Audiocore Spike: для серийной и самодельной акустики
Самый распространенный вариант виброразвязки — шипы, конусы и подобные им конструкции. В основе принципа их работы лежит именно виброразвязка, которая происходит за счет уменьшения площади контакта и многократного увеличения давления в точках соприкосновения.

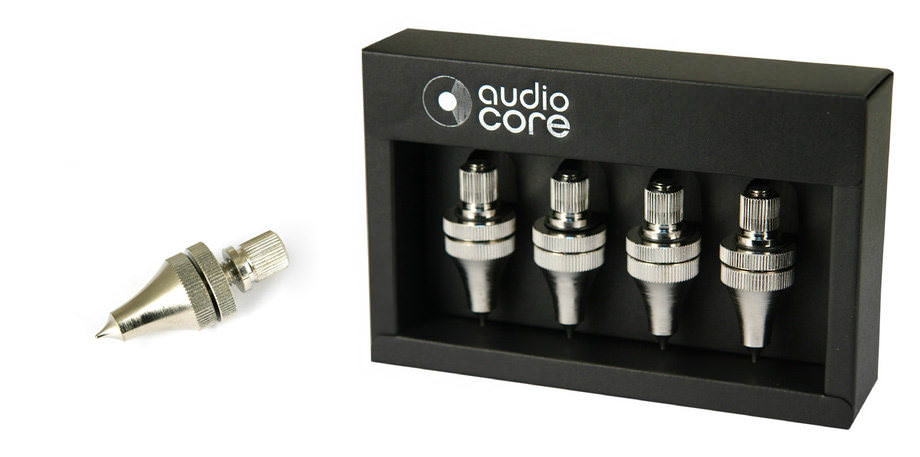

Шипы Audiocore Spike Big MK2
В качестве примера простой конструкции рассмотрим комплекты шипов Audiocore Spike Big MK2 и Audiocore Spike Small MK2. Это классические стальные шипы для акустики, поставляются комплектами из 4 штук. Модели различаются размерами и рассчитаны на разные габариты и массу акустики. Эти шипы можно использовать для улучшения звучания серийной акустики. Подойдут они и самодельщикам — в комплекте, помимо шипов и контргаек, есть забивные гайки, которые устанавливают в основание корпуса акустики или стойки во время сборки.
У шипов и конусов, предназначенных для использования вместе с акустическими системами, есть ряд особенностей. Прежде всего, это установочная резьба — она должна совпадать с резьбой у гаек в основании акустики. Также она нужна для регулировки высоты. Контргайки помогут закрепить шипы после того, как акустика установлена по уровню. Если колонку ставить на паркет или линолеум, понадобятся ответные подставки под шипы, иначе покрытие будет повреждено и конструкция не заработает как ей полагается.
Разницу в звучании между акустикой, поставленной «плашмя» и на шипах, легко услышит не сведущий в аудиофильских премудростях человек. И соседям достанется чуть больше тишины, что также дело хорошее.
Конусы Nordost Sort Kones: шариковое соединение
Nordost Sort Kones — это сборные ножки-конусы с системой развязки внутри. Внешне разные модели в линейке не отличаются ничем, кроме маркировки, однако все различия прячутся внутри.
Младшая версия AS — это сочетание алюминия и стали, AC — алюминий и керамика, BC — бронза и керамика, а модель TC изготовлена из титана и керамики. Предназначены эти конусы в первую очередь для виброразвязки компонентов. Конусы продаются поштучно, можно выбрать не только модель, но и нужное количество (три или четыре конуса). Внешний «колокольчик» имеет как декоративное значение, так и собирает всю конструкцию в единое целое, не будучи жестко связанным с основными элементами.
Основных элементов три: нижнее основание, шарик и стержень с углублением, которым он в этот шарик упирается. Собственно, эти внутренние детали и делают из разных материалов. Конструкция получается простая и надежная.

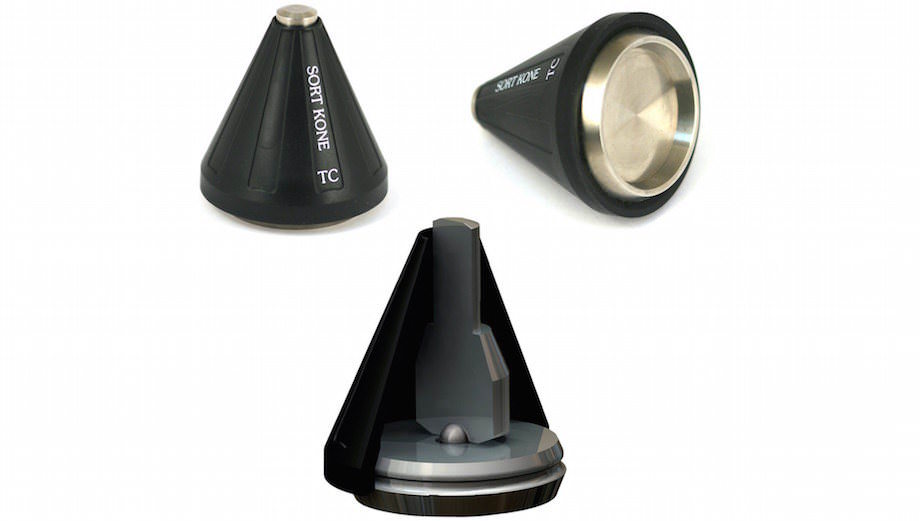

Конус Nordost Sort Kone TC — внешний вид и конструкция
Однако ни крепления к корпусу аппарата, ни регулировки по высоте не предусмотрено. Также следует учитывать, что нижняя поверхность основания опирается на стойку не всей плоскостью, а только внешней кромкой. При сочетании особо увесистых компонентов и деревянной стойки это может быть не самый подходящий вариант развязки, но во всех прочих случаях Nordost Sort Kones весьма удобны и универсальны.

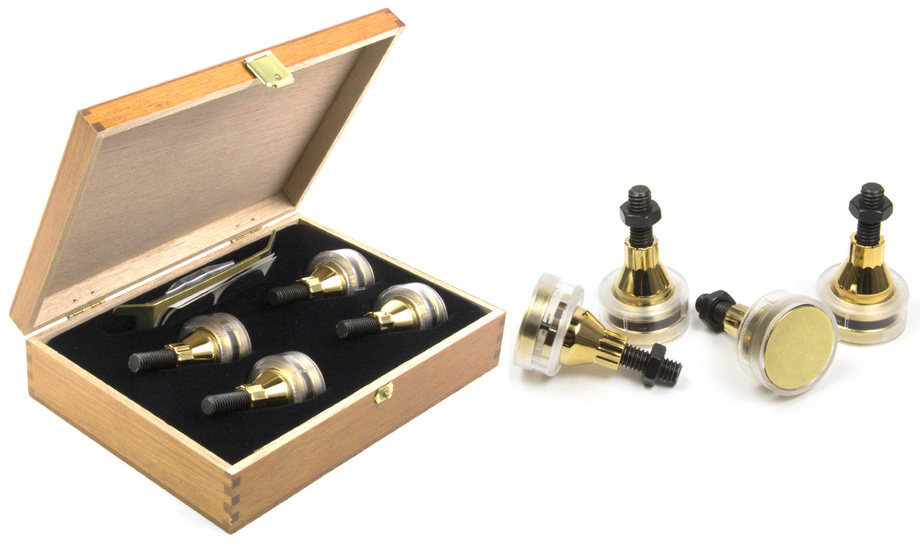

Для акустических систем компания выпускает модель Nordost Sort Fut. Сложная и дорогая конструкция этих шипов рассчитана на использование с High-End-акустикой. Принцип развязки похож на Nordost Sort Kones — соединение приходится на керамические шарики. В каждой ножке, изготовленной из алюминия и бронзы, расположено по три таких шарика. Конструкция предусматривает возможность резьбового крепления к основанию акустики, также есть регулировка по высоте. Несмотря на рекомендации производителя, эти ножки иногда используют в качестве опоры для аппаратных стоек или для отдельных платформ под компоненты.
Шипы Soundcare: соприкосновение разных материалов
Продукция норвежской компании Soundcare хорошо известна меломанам — свою деятельность производитель ведет с 1996 года и специализируется исключительно на системах развязки для акустики и компонентов. Объемный каталог включает множество вариантов резьбы для разных колонок.
Шипы Soundcare SuperSpiked feet for electronics
В основе всех моделей Soundcare SuperSpike — все тот же шип и подставка к нему. Но конструкция другая: сам шип и опорная выемка изготавливаются из различных материалов, вдобавок оба компонента выполнены во внешней оболочке из цинкового сплава. В старших моделях SuperSpike Titanium используется титан и титановый сплав.

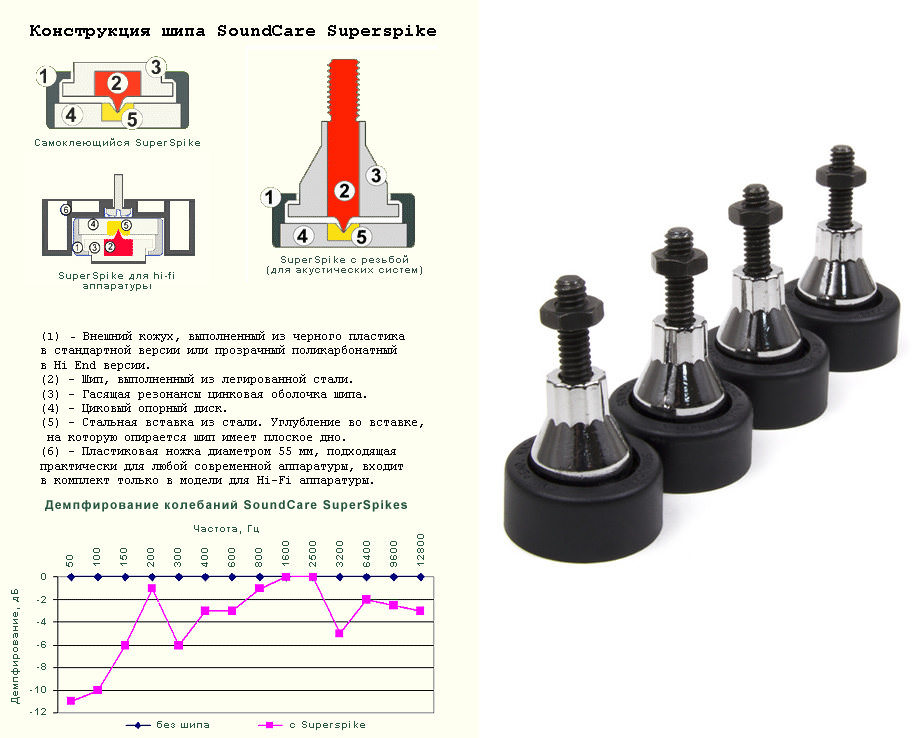

Общие конструкции и принципы работы шипов Soundcare SuperSpike (слева) и одна из самых распространенных моделей — шипы Soundcare SuperSpike 3 1/4″ (слева)
Конструкция помещена во внешний декоративный кожух — оболочку из черного или прозрачного пластика. Пластик не только скрывает конструкцию и делает дизайн красивее, но еще и удерживает все части вместе — ножка остается цельной конструкцией, ее проще использовать и меньше вероятность потерять мелкие детали. При этом пластик не скрепляет жестко детали, что позволяет конструкции правильно функционировать. В итоге получается система виброразвязки и ножка, которая не повредит поверхность установки.
Одни из старших моделей — шипы Soundcare SuperSpike 5/16″ HE
Модели для использования с электронными компонентами выполнены как обычные подставки, которые крепятся на самоклейку, или их можно прикрутить вместо штатных ножек винтом.
Особенность аппаратных SuperSpike, которую необходимо учитывать, — у конструкции нет регулировки высоты. И если стойка или полки стойки так же не регулируются, для дисковых транспортов и проигрывателей винила это не самый подходящий вариант.

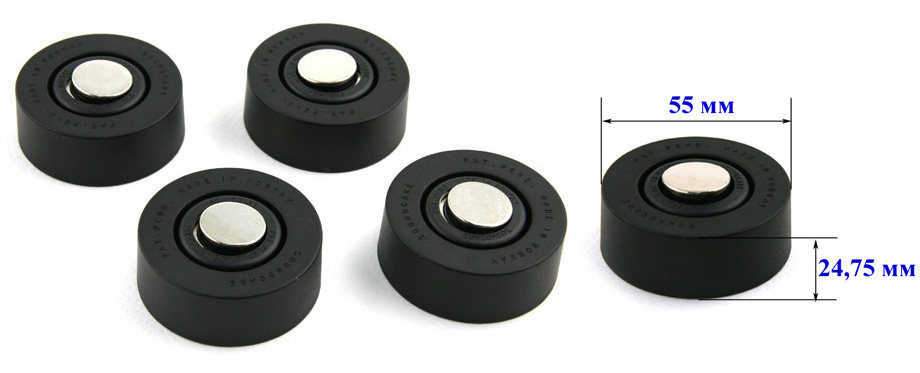

Шипы-подставки Soundcare SuperSpike SA Titanium
