Технические характеристики
Рассмотрим технические параметры тиристора серии КУ 202е. В этой серии представляются отечественные маломощные устройства, основное применение которых ограничивается бытовыми приборами: его используют для работы электропечей, обогревателей и т.д.
На чертеже ниже представлена цоколевка и основные детали тиристора.
Фото — ку 202
- Установленное обратное напряжение в открытом состоянии (макс) 100 В
- Напряжение в закрытом положении 100 В
- Импульс в открытом положении — 30 А
- Повторяющийся импульс в открытом положении 10 А
- Среднее напряжение =0,2 В
- Установленный ток в открытом положении Фото — тиристор ку202н
Цена тиристора зависит от его марки и характеристик. Мы рекомендуем покупать отечественные приборы – они более долговечны и отличаются доступной стоимостью. На стихийных рынках можно купить качественный мощный преобразователь до сотни рублей.
Ку 202 характеристика простейшие схемы включения
Тиристор КУ202Н принадлежит к группе триодных устройств со структурой p — n — p — n . Переходы созданы путем планарной-диффузии кремния. Тиристор предназначен для осуществления коммутации больших напряжений при помощи небольших уровней посредством дополнительного вывода. В зависимости от схемы включения он может открываться или закрываться, обеспечивая требуемые режимы работы устройства. Он применяется в системах блокировки, защиты, следящих приводах, дистанционно управляемых коммутационных системах, зарядных устройствах в качестве коммутатора или регулятора тока заряда.
Тиристор КУ 202Н купить можно еще во многих местах, потому что он является достаточно распространенным компонентом. Тем более его цена намного ниже, чем импортные аналоги. Также его можно найти во многих советских устройствах, начиная от блоков питания, заканчивая коммутационными приборами.
Изготовление печатной платы
Чтобы самостоятельно изготовить печатную плату на тиристоре, вам нужно иметь такие материалы и инструменты:
- Кислота для очистки поверхности фольгированного материала.
- Припой и олово.
- Фольгированный текстолит (гетинакс достать сложнее).
- Маленькая дрель и сверла 1-1,5 мм.
- Хлорное железо. Использовать этот реактив намного лучше, так как с его помощью излишки меди уходят намного быстрее.
- Маркер.
- Лазерный принтер.
- Утюг.
Прежде чем начинать монтаж, необходимо нарисовать дорожки. Сделать это лучше всего на компьютере, затем распечатать рисунок на принтере (обязательно лазерном).
Распечатку нужно проводить на листе из любого глянцевого журнала. Переводится рисунок очень просто — прогревается лист горячим утюгом (без фанатизма) несколько минут, затем некоторое время остывает. Но можно и от руки маркером нарисовать дорожки, после чего поместить текстолит в раствор на несколько минут.
Функциональное описание схемы
Переменное напряжение от вторичной обмотки трансформатора (около 17 В) подается на управляемый тиристорно-диодный мост, далее в зависимости от импульсов управления, следующих от контроллера, оно подается на клеммы аккумулятора.
Контроллер состоит из отдельного сетевого трансформатора, его напряжение формируется стабилизатором LM7812, двойной мультивибратор CD4538 делает управляющие импульсы на тиристорах, и имеет цепи контроля напряжения аккумуляторной батареи, состоящие из оптрона CNY17 и источника опорного напряжения TL431, работающего в качестве компаратора.
Также использовались 2 датчика температуры 80 C. Один приклеен к радиатору, а другой — к вторичной обмотке сетевого трансформатора, датчики соединены последовательно. Активация датчика приводит к отключению напряжения на оптопаре и блокировке мультивибратора CD4538 и отсутствию сигналов управления затворами тиристора. Вентилятор постоянно подключен к аккумуляторной батарее.
Полезное: Звуковое управление светом
Схема имеет переключатель AUT / MAN в положении MAN, при этом автоматическая система контроля напряжения аккумулятора отключена, и аккумулятор можно заряжать вручную, контролируя напряжение.

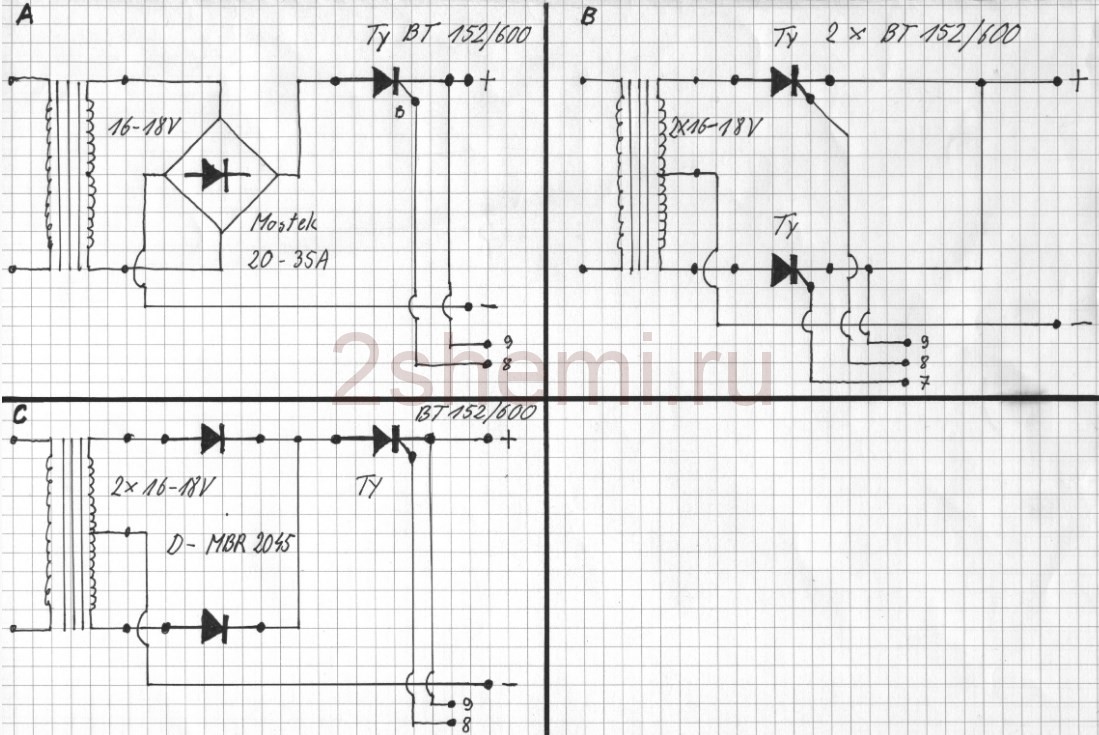

Вот несколько вариантов схем подключения выпрямителей и тиристоров:
- Схема на рис. A. Наименее благоприятное включение, высокое падение напряжения и сильный нагрев моста плюс потери на тиристоре. Преимущества: можно использовать один радиатор, потому что выпрямительные мосты обычно изолированы от корпуса.
- Схема на рис. Б наиболее выгодна, потери только на тиристорах. Но два радиатора.
- Схема на рис. С умеренно выгодна. Три или один радиатор (с одним радиатором, одним двойным диодом Шоттки или двумя диодами с катодом на корпусе.
Это нормальные напряжения на выводах чипа CD4538:
1 — 0 В 2 — от 11,5 В до 6 В при повороте потенциометра P 3,16 — 12 В 4,6,11 — от 2 В до 12 В при повороте P 5 — приблизительно 10 В 10,12 — около 0,1 В 13 — около 11,5 В с выключенным LED1 14 — около 12 В 15 — 0
В коллекторе BD135 около 19,9 В. Для более детальной настройки понадобится осциллограф. Схема довольно проста и при правильной сборке должна запускаться сразу после подачи напряжения.
Области и цели использования
Для начала нужно понять, в каких целях используется такое устройство как тиристорный регулятор мощности. Применяются регуляторы мощности практически во всех строительных и столярных электрических инструментах. Кроме этого, в кухонной технике без них тоже никак. Они позволяют, к примеру, регулировать режимы скорости кухонного комбайна или блендера, скорость нагнетания воздуха феном, а также функционируют для обеспечения выполнения других не менее важных задач. Полупроводниковый элемент позволяет более эффективно регулировать мощность нагревательных приборов, то есть их основной части.
Если использовать тиристоры в схеме с высокоиндуктивной нагрузкой, то они могут просто не закрыться в нужный момент, что приведёт к выходу из строя оборудования. Многие пользователи видели или даже самостоятельно пользовались такими устройствами, как болгарки, шлифовальные машины или дрели. Можно заметить, что главным образом регулировка мощности осуществляется при помощи нажатия кнопки. Эта кнопка и находится в общем блоке с тиристорным регулятором мощности, который изменяет обороты двигателя.
Как сделать простейшее трансформаторное устройство
Схема этого зарядного устройства из трансформатора примитивна, но работоспособна и собирается из доступных деталей – таким же образом сконструированы и заводские зарядные устройства простейшего типа.
По своей сути – это двухполупериодный выпрямитель, отсюда и требования к трансформатору: так как на выходе таких выпрямителей напряжение равно номинальному напряжению переменного тока, помноженному на корень из двух, то при 10В на обмотке трансформатора мы получим 14,1 В на выходе зарядного устройства. Диодный мост берётся любой с прямым током более 5 ампер или собрать его из четырех отдельных диодов, с теми же требованиями к току подбирается и измерительный амперметр. Главное – разместить его на радиаторе, который в простейшем случае представляет собой алюминиевую пластину не менее 25 см2 площадью.
Примитивность такого устройства – не только минус: за счет того, что у него нет ни регулировки, ни автоматического отключения, оно может использоваться для «реанимации» сульфатированных аккумуляторов. Но не нужно забывать и об отсутствии защиты от переполюсовки в этой схеме.
Главная проблема – где найти трансформатор подходящей мощности (не менее 60 Вт) и с заданным напряжением. Можно использовать, если подвернется советский накальный трансформатор. Однако его выходные обмотки имеют напряжение 6,3В, поэтому придется соединять две последовательно, одну из них отмотав так, чтобы в сумме на выходе получить 10В. Подойдет недорогой трансформатор ТП207-3, у которого вторичные обмотки соединяются следующим образом:
Отматываем при этом обмотку между клеммами 7-8.
Недостатки ЗУ на тиристорах
У простой схемы есть существенный минус – отсутствие электронной защиты от переполюсовки, КЗ и перегрузок. Отчасти эту функцию выполняет плавкий предохранитель, что не очень удобно. При желании и достаточном опыте можно собрать дополнительную схему защиты и подключить её отдельно.
Второй недостаток – гальваническая связь настроечного блока с сетью. Его можно устранить, если использовать регулировочное сопротивление с пластиковой осью.
И ещё один минус – необходимость установки охлаждающих радиаторов (лучше использовать ребристые алюминиевые изделия). Частично проблема решается использованием схемы с включением регулирующего модуля в обмотку I питающего трансформатора.
Подводя итог, скажем, что тиристорное зарядное устройство своими руками собрать не так сложно, как может показаться с первого взгляда. Упорство и затраченное время будут вознаграждены недорогим качественным ЗУ с плавной регулировкой силы тока, продлевающей жизнь аккумулятору.
Аналоги тиристора КУ 202
Зарубежными аналогами тиристора КУ202Н являются ВТХ32S100, H20T15CN, 1N4202. Зарубежные производители не выпускают устройств таких же геометрических размеров, что и КУ202Н, поэтому нужно будет изменить место под монтаж устройства. Следует также учитывать, что их параметры могут незначительно отличаться от рассматриваемого тиристора, например, средний ток может быть равен 7,5 А.
Кроме иностранных устройств можно использовать российский аналог — Т112-10. Как и КУ202Н он имеет металлический корпус и анодный выход под резьбу. Однако его размеры меньше, поэтому монтажное место все равно придется изменить.
Источник
Тиристорные регуляторы мощности
Тиристорные регуляторы мощности являются одной из самых распространенных радиолюбительских конструкций, и в этом нет ничего удивительного. Ведь всем, кто когда-нибудь пользовался обычным 25 — 40 ваттным паяльником, способность его к перегреванию даже очень известна. Паяльник начинает дымить и шипеть, потом, достаточно скоро, облуженное жало выгорает, становится черным. Паять таким паяльником уже совсем невозможно. И вот тут на помощь и приходит регулятор мощности, с помощью которого можно достаточно точно выставить температуру для пайки. Ориентироваться следует на то, чтобы при касании паяльником куска канифоли она дымила ну, так, средне, без шипения и брызг, не очень энергично. Ориентироваться следует на то, чтобы пайка получалась контурной, блестящей.
Конечно, современные паяльные станции оснащены паяльниками с термостабилизацией, цифровой индикацией и регулировкой температуры нагрева, но они слишком дороги по сравнению с обычным паяльником. Поэтому, при незначительных объемах паяльных работ, вполне можно обойтись обычным паяльником с тиристорным регулятором мощности. При этом качество пайки, может быть не сразу, получится отличным, — достигается практикой.
Другая область применения тиристорных регуляторов это управление яркостью светильников. Такие регуляторы продаются в магазинах электротоваров в виде обычных настенных выключателей с крутящейся ручкой. Но вот тут-то покупателя и подстерегает засада: современные энергосберегающие лампы (часто в литературе их называют компактные люминесцентные лампы (КЛЛ)) просто не хотят работать с такими регуляторами.
Такой же непредсказуемый вариант получится и в случае регулирования яркости светодиодных ламп. Ну, не предназначены они для такой работы и все тут: выпрямительный мост с электролитическим конденсатором, расположенный внутри КЛЛ, просто не даст работать тиристору. Поэтому регулируемый «ночник» с таким регулятором можно создать только с использованием лампы накаливания.
Однако, здесь следует вспомнить про электронные трансформаторы, предназначенные для питания галогенных ламп, а в радиолюбительских конструкциях в самых разных целях. В этих трансформаторах после выпрямительного моста почему-то, видимо в целях экономии, или просто для уменьшения габаритов, не устанавливается электролитический конденсатор. Именно эта «экономия» позволяет регулировать яркость ламп с помощью тиристорных регуляторов.
Если напрячь фантазию, то можно найти еще немало областей, где требуется применение тиристорных регуляторов. Одна из таких областей это регулирование оборотов электроинструмента: дрелей, болгарок, шуроповертов, перфораторов и т.д. и т.п. Естественно, что тиристорные регуляторы находятся внутри инструментов, работающих от сети переменного тока. Смотрите — Виды и устройство регуляторов оборотов коллекторных двигателей .
Весь такой регулятор встроен в кнопку управления и представляет собой небольших размеров коробочку, вставляемую в рукоятку дрели. Степень нажатия на кнопку определяет частоту вращения патрона. В случае выхода из строя меняется вся коробочка сразу: при всей кажущейся простоте конструкции такой регулятор абсолютно не пригоден для ремонта.
Корпус для зарядного устройства
Корпус был собран из цинковой жести, так как хотел сделать как можно проще.
Сзади корпуса было выпилено отверстие под вентилятор, для большей надёжности решил добавить активное охлаждение, да и вентилей поднакопилось, пусть не лежат без дела.
Затем начал делать начинку, прикрутил трансформатор, диодный мост тоже взял с запасом — КРВС-3510, благо они не много стоят:
В передней панели сделал отверстие для вольтметра, также прикрутил гнездо для крокодилов.
Вышло как раз то что я хотел-простенько и надёжно. В основном этот блок используется для зарядки АКБ и питания 12 вольтовых светодиодных лент.
Ну и в крайнем случае для настройки автомобильных преобразователей. А чтобы было меньше помех, после моста поставил пару конденсаторов общей ёмкостью около 5 тыс. мкФ.
Внешне конечно можно было сделать и более аккуратно, но мне здесь главное надёжность, следующим на очереди стоит лабораторный блок питания, в нем то и буду воплощать все свои дизайнерские умения. Всего доброго, с вами был Колонщик!.) Форум по простым ЗУ
Обсудить статью АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ СВОИМИ РУКАМИ
Как сделать ЗУ самостоятельно?
Если говорить о производстве ЗУ своими руками, то этот процесс рассмотрим на примере схемы 2. В данном случае тиристорное управления осуществляется посредством сдвига фаз. Весь процесс мы описывать не будем, поскольку он индивидуален в каждом случае, в зависимости от добавления дополнительных компонентов в конструкцию. Ниже рассмотрим основные нюансы, которые следует учесть.
В нашем случае устройство собирается на обычном оргалите, в том числе и конденсатор:
- Диодные элементы, отмеченные на схеме как VD1 и VD 2, а также тиристоры VS1 и VS2, следует установить на теплоотводе, монтаж последних допускается на общем теплоотводе.
- Элементы сопротивления R2, а также R5, следует использовать не менее, чем по 2 ватта.
- Что касается трансформатора, то его можно приобрести в магазине либо взять из паяльной станции (качественные трансформаторы можно найти в старых советских паяльниках). Можно перемотать вторичный провод на новый сечением около 1.8 мм на 14 вольт. В принципе, можно использовать и более тонкие провода, поскольку этой мощности будет достаточно.
- Когда все элементы будут у вас на руках, всю конструкцию можно установить в один корпус. Например, для этого можно взять старый осциллограф. В этом случае мы не будем давать какие-либо рекомендации, поскольку корпус — это личное дело каждого.
- После того, как зарядный прибор будет готов, необходимо проверить его работоспособность. Если у вас есть сомнения касательно качества сборки, то мы бы порекомендовали произвести диагностику прибора на более старой АКБ, которую в случае чего не жалко будет выбросить. Но если вы все сделали правильно, в соответствии со схемой, то проблем в плане эксплуатации возникнуть не должно. Учтите и то, что изготовленное ЗУ не нуждается в настройке, оно изначально должно работать правильно.
Описание конструкции и принцип действия
Тиристор состоит из трех частей: «Анод», «Катод» и «Вход», состоящий из трех p-n переходов, которые могут переключаться из положений «ВКЛ» и «ВЫКЛ» на очень высокой скорости. Но при этом, он также может быть переключен с позиции «ВКЛ» с различной продолжительности по времени, т. е. в течение нескольких полупериодов, чтобы доставить определенное количество энергии к нагрузке. Работа тиристора можно лучше объяснить, если предположить, что он будет состоять из двух транзисторов, связанных друг с другом, как пара комплементарных регенеративных переключателей.
Самые простые микросхемы демонстрируют два транзистора, которые совмещены таким образом, что ток коллектора после команды «Пуск» поступает на NPN транзистора TR 2 каналы непосредственно в PNP-транзистора TR 1. В это время ток с TR 1 поступает в каналы в основания TR 2 . Эти два взаимосвязанных транзистора располагаются так, что база-эмиттер получает ток от коллектора-эмиттера другого транзистора. Для этого нужно параллельное размещение.
Фото — Тиристор КУ221ИМ
Несмотря на все меры безопасности, тиристор может непроизвольно переходить из одного положения в другое. Это происходит из-за резкого скачка тока, перепада температур и прочих разных факторов. Поэтому перед тем, как купить тиристор КУ202Н, Т122 25, Т 160, Т 10 10, его нужно не только проверить тестером (прозвонить), но и ознакомиться с параметрами работы.
Типичные тиристорные ВАХ
Для начала обсуждения этой сложной темы, просмотрите схему ВАХ-характеристик тиристора:
Фото — характеристика тиристора ВАХ
- Отрезок между 0 и (Vвo,IL) полностью соответствует прямому запиранию устройства;
- В участке Vво осуществляется положение «ВКЛ» тиристора;
- Отрезок между зонами (Vво, IL) и (Vн,Iн) – это переходное положение во включенном состоянии тиристора. Именно в этом участке происходит так называемый динисторный эффект;
- В свою очередь точки (Vн,Iн) показывают на графике прямое открытие прибора;
- Точки 0 и Vbr – это участок с запиранием тиристора;
- После этого следует отрезок Vbr — он обозначает режим обратного пробоя.
Естественно, современные высокочастотные радиодетали в схеме могут влиять на вольт-амперные характеристики в незначительной форме (охладители, резисторы, реле). Также симметричные фототиристоры, стабилитроны SMD, оптотиристоры, триодные, оптронные, оптоэлектронные и прочие модули могут иметь другие ВАХ.
Фото — ВАХ тиристора
Кроме того, обращаем Ваше внимание, что в таком случае защита устройств осуществляется на входе нагрузки
Проверка на исправность
Проверить тиристор ку202н на исправность можно мультиметром, начать ее следует с проверки n-p перехода между анодом и управляющим электродом. Он должен прозваниваться так же, как обычный диод, то есть при прямом подключении (положительное напряжение на управляющий электрод, а отрицательное на катод) сопротивление перехода должно быть небольшим, а при обратном подключении большим.
Для более детальной проверки требуется выполнить такие действия:
- Переключаем мультиметр в положение для измерения сопротивления до 2 кОм. На щупы прибора должно подаваться напряжение от источника питания.
- Теперь нужно подключить щупы мультиметра к аноду и катоду тиристора. При этом прибор должен показывать большое сопротивление, близкое к бесконечности.
- При помощи перемычки соединяем анод и управляющий электрод. Сопротивление между анодом и катодом, показываемое мультиметром, должно упасть.
- Разъединяем анод и управляющий электрод. Сопротивление должно вырасти.
Можно также проверить тиристор при помощи лампочки и блока питания постоянного тока. Лампочка должна быть рассчитана на то напряжение, которое выдает блок питания. Подключаем положительный полюс блока питания на анод, а отрицательный на катод проверяемого тиристора.
При помощи батарейки, или щупов мультиметра включенного в режиме омметра, подаем отпирающее напряжение на управляющий электрод. Для этого подключаем положительное напряжение к аноду, а отрицательное к управляющему электроду. Если тиристор исправен, лампочка должна зажечься.
Если убрать напряжение между анодом и управляющим электродом лампочка должна продолжать гореть.
Существует способ проверить тиристор ку202н, не выпаивая его из схемы. Для этого нужно:
- Отключите плату, на которой находится тиристор, от питания.
- Отключаем от схемы управляющий электрод.
- Один тестер, настроенный на измерение постоянного напряжения, подключаем к аноду и катоду тиристора.
- Второй мультиметр включаем между анодом и управляющим электродом.
- Первый тестер должен показывать небольшое напряжение (десятки милливольт).
Хотя он уже снят с производства, его еще можно купить в некоторых местах. Кроме того он присутствует во многих старых электронных приборах, из которых его при желании можно выпаять. Его DataSheet можно скачать здесь.
В схемах и технической документации часто используются различные термины и знаки, но не все начинающие электрики знают их значение. Предлагаем обсудить, что такое силовые тиристоры для сварки, их принцип работы, характеристики и маркировка этих приборов.
Функциональное описание схемы
Переменное напряжение от вторичной обмотки трансформатора (около 17 В) подается на управляемый тиристорно-диодный мост, далее в зависимости от импульсов управления, следующих от контроллера, оно подается на клеммы аккумулятора.
Контроллер состоит из отдельного сетевого трансформатора, его напряжение формируется стабилизатором LM7812, двойной мультивибратор CD4538 делает управляющие импульсы на тиристорах, и имеет цепи контроля напряжения аккумуляторной батареи, состоящие из оптрона CNY17 и источника опорного напряжения TL431, работающего в качестве компаратора.
Также использовались 2 датчика температуры 80 C. Один приклеен к радиатору, а другой — к вторичной обмотке сетевого трансформатора, датчики соединены последовательно. Активация датчика приводит к отключению напряжения на оптопаре и блокировке мультивибратора CD4538 и отсутствию сигналов управления затворами тиристора.
Вентилятор постоянно подключен к аккумуляторной батарее.
Схема имеет переключатель AUT / MAN в положении MAN, при этом автоматическая система контроля напряжения аккумулятора отключена, и аккумулятор можно заряжать вручную, контролируя напряжение.
Вот несколько вариантов схем подключения выпрямителей и тиристоров:
- Схема на рис. A. Наименее благоприятное включение, высокое падение напряжения и сильный нагрев моста плюс потери на тиристоре. Преимущества: можно использовать один радиатор, потому что выпрямительные мосты обычно изолированы от корпуса.
- Схема на рис. Б наиболее выгодна, потери только на тиристорах. Но два радиатора.
- Схема на рис. С умеренно выгодна. Три или один радиатор (с одним радиатором, одним двойным диодом Шоттки или двумя диодами с катодом на корпусе.
Это нормальные напряжения на выводах чипа CD4538:
1 — 0 В
2 — от 11,5 В до 6 В при повороте потенциометра P
3,16 — 12 В
4,6,11 — от 2 В до 12 В при повороте P
5 — приблизительно 10 В
10,12 — около 0,1 В
13 — около 11,5 В с выключенным LED1
14 — около 12 В
15 — 0
В коллекторе BD135 около 19,9 В. Для более детальной настройки понадобится осциллограф. Схема довольно проста и при правильной сборке должна запускаться сразу после подачи напряжения.
Характеристики
Постоянное отпирающее напряжение и отпирающий ток управляющего электрода
Отпирающее напряжение КУ201 (2У201) не более 6 В, КУ202 (2У202) не более 7 В. У этого параметра довольно большой технологический разброс. Как показывает опыт, обычно это напряжение в разы меньше, может быть 2 В или даже 1 В. При проектировании схем рассчитывать на какое-то определенное значение этого параметра не стоит.
Отпирающий ток КУ201 (2У201) не более 100 мА, КУ202 (2У202) не более 200 мА.
Напряжение в открытом состоянии при максимально допустимом токе
КУ201 (2У201) — 2.5 В, КУ202 (2У202) — 2 В. Этот параметр очень важен, так как позволяет оценить рассеиваемую мощность при заданном токе нагрузки в схемах коммутации, где переключения происходят достаточно редко и при небольшом токе (без учета потерь в переходных процессах).
[Рассеиваемая мощность, Вт] Напряжение в открытом состоянии, В] * [Действующее значение силы тока нагрузки, А]
Время включения и выключения
КУ201 (2У201) — включение 10 мкс, выключение 100 мкс, КУ202 (2У202) — включение 10 мкс, выключение 150 мкс.
Время включения не является критическим параметром. Время выключения влияет на то, на какой максимальной частоте тиристор может работать. Для стабильного запирания тиристора считается необходимым, чтобы время выключения (запирания) составляло 1% — 1.5% от длительности полупериода (для синусоидального сигнала или другого с плавными фронтами). Так что эти тиристоры можно применять только в сети 50 — 60 Гц.
Мы пробовали использовать их для коммутации силовых нагрузок при 400 Гц, и поняли, что делать этого не стоит. Во-первых, без специальных демпфирующих цепей, запираются они ненадежно. Во-вторых, высоки коммутационные потери и, соответственно, нагрев. В-третьих, применение демпфирующих цепей еще больше увеличивает потери.
Максимальная сила тока и мощность
Постоянный ток в открытом состоянии КУ201 (2У201) — 2 А, КУ202 (2У202) — 10 А.
Импульсный (
Импульсный (
Средняя рассеиваемая мощность (при условии надежного отвода тепла) КУ201 (2У201) — 4 Вт, КУ202 (2У202) — 20 Вт.
Рабочее напряжение
Описываемые тиристоры относятся к классу обратно-непроводящих. Однако, для некоторых буквенных индексов обратное напряжение не нормируется, то есть производитель не гарантирует их устойчивую работу при приложении обратного напряжения. Мы приведем прямое напряжение в закрытом состоянии для всех буквенных индексов и обратное только для тех, для которых оно приводится производителями. Если обратное напряжение не приведено, то оно не нормируется, и подавать напряжение обратной полярности на прибор не стоит.
Для прямого напряжения приводится минимальное значение, то есть производитель гарантирует, что при таком напряжении тиристор не откроется, но он не гарантирует, что при несколько большем напряжении он обязательно откроется. Экспериментируя с тринисторами 2У201Л, 2У202К, мы находили образцы, которые не открывались даже при 1300 В. Так что, проектируя схемы, не следует рассчитывать на то, что тиристор обязательно откроется при нужном Вам напряжении без подачи тока на управляющий электрод.
Тиристоры КУ201Л, 2У201Л, КУ201К, 2У201К, КУ202Л, 2У202Л, КУ202К, 2У202К хоть по справочнику и имеют максимальное напряжение 300 В, но отлично работают в схемах коммутации сетевого напряжения, где амплитудное значение напряжения может достигать 330 В.
Постоянное прямое напряжение в закрытом состоянии не менее: КУ201А (2У201А), КУ201Б (2У201Б), КУ202А, КУ202Б — 25 В, КУ201В (2У201В), КУ201Г (2У201Г), КУ202В, КУ202Г — 50 В, КУ201Д (2У201Д), КУ201Е (2У201Е), КУ202Д (2У202Д), КУ202Е (2У202Е)- 100 В, КУ201Ж (2У201Ж), КУ201И (2У201И), КУ202Ж (2У202Ж), КУ202И (2У202И)- 200 В, КУ201К (2У201К), КУ201Л (2У201Л), КУ202К (2У202К), КУ202Л (2У202Л)- 300 В, КУ202М (2У202М), КУ202Н (2У202Н)- 400 В.
Постоянное обратное напряжение: КУ201Б (2У201Б) — 25 В, КУ201Г (2У201Г) — 50 В, КУ201Е (2У201Е), КУ202Е (2У202Е)- 100 В, КУ201И (2У201И), КУ202И (2У202И)- 200 В, КУ201Л (2У201Л), КУ202Л (2У202Л)- 300 В, КУ202Н (2У202Н)- 400 В.
