Устройство и принцип работы коллекторного двигателя постоянного тока

Содержание

Управление коллекторным двигателем — без реостата

Для управления коллекторным двигателем — без реостата, вполне подойдет пакетный переключатель, с помощью которого осуществляется переключение контактной группы — в переключателе \рис.4\.

В этом примере, в зависимости от переключения позиции, будет изменяться направление вращения ротора электродвигателя, работа осуществляется с постоянной скоростью и оборотами двигателя, изменяется только полярность обмоток статора.

переключатель кулачковый пакетный

Для управления скоростью вращения ротора электродвигателя, можно воспользоваться симисторным регулятором скорости вращения. Данное электроустановочное изделие как и все остальные, подбирается с учетом номинальных значений по силе тока и напряжению, — учитывается подключаемая нагрузка \мощность потребителя электрической энергии\.

Мощность потребителя, как наглядно видно из формулы \рис.5\, это произведение силы тока и напряжения. Для чего вообще необходимо проводить преварительные вычисления? Нагрузка, как известно нам, подключается через автомат защитного отключения

Чтобы установить и подключить автомат защитного отключения, принимается во внимание расчет по силе тока нагрузки \рис.6\

симисторный регулятор скорости вращения электродвигателя

На рисунке показаны выводы симистра:

При поступлении импульса на вход G — симистор открывается \рис.8\, то-есть, выполняет роль электронного ключа — для питания электродвигателя.

На фотоснимке показано изображение электронного модуля управления. Электронный модуль управления встречается в стиральных машинах-автомат, работающих в заданом, автоматическом режиме.

электронный модуль управления стиральной машины индезит

Подключение коллекторного двигателя — через реостат

либо от внешнего источника энергии, то-есть, от электрической сети

При подключении коллекторного двигателя нужно принимать во внимание электрическую схему обмоток статора, тип двигателя, как допустим для следующей схемы \рис.10\

В свое время мною было изготовлено определенное количество электрических наждаков, электрические двигатели монтировались на платформу с последующим подключением, на вал ротора закреплялась насадка для установки наждачного круга, поэтому, в своей практике приходилось подключать различные типы электродвигателей.

Приведенный пример \по электрическим наждакам\, — тема довольно-таки тоже занимательная и полезная для наших бытовых нужд.

Остается пожелать Вам успешного проведения ремонта для различных видов бытовой техники.

Статью писал технически не граматный дебил, схема бесколекторного двигателя а описание колекторного и наоборот.

Здравствуйте электрик. Какие схемы Вы подразумеваете с названиями: «безколлекторный и коллекторный двигатели»? По схемам дается пояснение подключения обмоток коллекторного двигателя. Представляться нужно не электриком, а указывать свое имя. У меня, к примеру, имеется имя, отчество и фамилия — Виктор Георгиевич Повага. Проживаю в Сибири, работаю по договору с Яндекс.Директ. В следующий раз, если от Вас поступит подобное письмецо, я обращусь в интернет-компании для Вашего розыска и затем, — перед судом будете доказывать «кто я такой». Всего Вам доброго «электрик».

Здравствуйте. Я электрике ничего не понимаю, но мне нужно подключить электромотор постоянного тока ИП-22, в обычную сеть

Существующие типы электродвигателей

Современные стиральные машины оснащены, как правило, однофазными электродвигателями с тахогенераторами, регулирующими число оборотов. Электромоторы советских времён уже считаются редкостью, их отличает двухскоростной режим работы. Моторы, установленные в современных стиральных автоматах, можно разделить на три вида – это двигатели:

асинхронные;
коллекторные;
инверторные.

Асинхронные

У двигателей такого типа частота вращения ротора отличается от частоты вращения магнитного поля обмотки статора. Это наиболее распространённый вид электрических моторов. В стиральных машинах устанавливают асинхронные конденсаторные движки, питаемые от однофазной бытовой электросети.

Плюсом асинхронных движков является простота конструкции и неприхотливость в обслуживании. Износостойкие электромоторы могут при правильном обслуживании проработать не одно десятилетие.

К минусам асинхронных моторов следует отнести чувствительность к колебаниям частоты сетевого тока и невозможность изменения скорости вращения вала в процессе работы, однако это не мешает применять их в различных самодельных устройствах.

Коллекторные

Многие стиральные машины на сегодня комплектуют коллекторными движками. Отличительной чертой, которых является наличие 2-х щёток. Щётки прилегают к коллектору ротора, сообщая ему электроэнергию, что заставляет вращаться ротор в магнитном поле обмотки статора. Коллекторные силовые блоки эксплуатируют с использованием ременной передачи крутящего момента.

К плюсам следует отнести наличие на валу мотора шкива, что облегчает задачу домашним мастерам в создании устройств с ременной передачей, возможность работы от постоянного тока. Как правило, двигатели обладают небольшими габаритами и управляются простой электросхемой.

Недостатком можно считать быстрый износ ремня и «способность» щёток выходить из строя в самый неожиданный момент. И всё-таки это можно посчитать незначительными мелочами по сравнению с преимуществами.

Инверторные

Впервые инверторный двигатель был установлен в стиральную машину компанией LG 2005 году. С тех пор движки инверторного типа стали массово использовать ведущими фирмами в бытовых стиральных машинах. В отличие о своих аналогов, инвертор крепится непосредственно к барабану машинки и не нуждается в ременной передаче и подшипниках.

Плюсами инвертора с прямым приводом считается простота конструкции, компактность, возможность назначать различные режимы работы, низкая шумность и высокий КПД за счёт отсутствия нагрузок от трения ременной передачи.

Схема укладки, намотка Интерскол 230, Макита 9558HN или 9558BN и прочих моделей

Порядок намотки обмоток ротора зависит от количества пазов в сердечнике ротора и ламелей коллектора. В число параметров, определяющих расположение намоточного провода на роторе, входит направление и шаг намотки. Вращение вала шпинделя (правое или левое) как раз связано с выбором того, в какую сторону укладывается провод. При выполнении ремонта ротора необходимо зафиксировать вышеуказанные данные сгоревшей обмотки.

Важно: определить визуально самую верхнюю катушку и от нее начать разматывать конец с целью определения схемы укладки обмоточного провода. Сохранение старой схемы является определяющим фактором в успешном ремонте якоря

Количество витков и диаметр проволоки фиксируется после снятия лобовой части вышедшей из строя обмотки, что позволит аккуратно достать комплектный пучок провода, находящегося в пазу.

Большинство эксплуатируемых болгарок независимо от модели (Интерскол, Макита и другие) конструктивно выполнены с ламелями в количестве 24 штук и сердечником с 12 пазами. Шаг намотки выбирается равным 6.

12 пазов и 24 ламели

Ротор для ИНТЕРСКОЛ УШМ-2300M, HAMMER. Фото 220Вольт

Обмотка ротора с такими конструктивными параметрами выполняется следующим образом.

Устанавливается направление обмотки (обычно по часовой стрелке, если смотреть со стороны коллектора).
В очищенные пазы устанавливается изоляция из электрокартона и другого аналогичного материала. Обмоточный провод припаивается к ламели №1 в соответствии со старой схемой укладки.
Провод укладывается в паз №1 напротив обозначенной первым номером ламелью и согласно шага намотки направляется в паз №6 возвращаясь обратно. Количество таких укладок соответствует величине витков обмотки.
Схема с 12 пазами и 24 ламелями выстраивается после припаивания середины обмотки к ламели №2 и продолжением намотки обмоточного провода в тот же паз. Выдерживается требуемое количество витков и производится припаивание к ламели №3. Так получается первая комплектная катушка.
Далее намотка производится в пазах №2 и №7 с припаиванием середины обмотки к ламели №4 и конца обмотки к ламели №5.
Выполняя вышеперечисленным способом намотку катушек, последняя из которых заканчивается на ламели №1, все 12 пазов и 24 ламели будут задействованы в схеме укладки.

https://youtube.com/watch?v=wYt2upLycko

https://youtube.com/watch?v=z-pZ2IrBM1Y

https://youtube.com/watch?v=ME5T7d3xUfY

Особенности ремонта коллекторных приводов

У данного типа электромашин чаще возникают механические неисправности. Например, стирание щеток или засорение контактов коллектора. В таких ситуациях ремонт сводится к чистке контактного механизма или замене графитовых щеток.

Читать также: Морковка для дровокола чертеж

Тестирование электрической части сводится к проверке сопротивления обмотки якоря. В этом случае щупы прибора двум соседним контактам (ламелям) коллектора, после снятия показаний производится измерение далее по кругу.

Проверка обмотки якоря коллекторного электродвигателя

Отображенное сопротивление должно быть примерно одинаковым (с учетом погрешности прибора). Если наблюдается серьезное отклонение, то это говорит, что имеет место быть межвитковое КЗ или обрыв, следовательно, необходима перемотка.

Неисправности асинхронного двигателя

Есть 2 типа однофазных асинхронных двигателей — бифилярные с пусковой обмоткой и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле в холодильниках. Это нужно потому, что после разгона она снижает КПД. В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Благодаря этому можно менять менять направление вращения.

Почему бетономешалка не запускается или включается и сразу же отключается сама? Если при запуске оборудования двигатель гудит, но барабан не Чаще всего такое случается в трехфазных моделях, подключаемых к.

ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА АСИНХРОННЫЙ

Наиболее распространенный тип асинхронного двигателя – это электродвигатель с короткозамкнутым ротором типа «беличья клетка», где в наклонные пазы ротора уложен набор токопроводящих стержней, с торцов соединенных кольцами.

История этого типа электродвигателей насчитывает более сотни лет, когда было замечено, что токопроводящий предмет, помещенный в зазор сердечника электромагнита переменного тока, стремится вырваться из него за счет возникновения в нем ЭДС индукции с противонаправленным вектором.

Таким образом, асинхронный двигатель с короткозамкнутым ротором не имеет каких-либо механических контактирующих узлов, кроме опорных подшипников ротора, что обеспечивает моторам такого типа не только низкую цену, но и высочайшую долговечность.

Благодаря этому электродвигатели такого типа стали наиболее распространенными в современной промышленности.

Однако им присущи и определенные недостатки, которые приходится учитывать при проектировании асинхронных электродвигателей подобного типа:

Высокий пусковой ток

– так как в момент включения асинхронного бесколлекторного электродвигателя в сеть на реактивное сопротивление обмотки статора еще не влияет магнитное поле, создаваемое ротором, возникает сильный бросок тока, в несколько раз превосходящий номинальный ток потребления.

Эту особенность работы двигателей подобного типа необходимо закладывать во все проектируемое электроснабжение во избежание перегрузок, особенно при подключении асинхронных электродвигателей к мобильным генераторам с ограниченной мощностью.

Низкий пусковой момент

– электродвигатели с короткозамкнутой обмоткой имеют ярко выраженную зависимость крутящего момента от оборотов, поэтому их включение под нагрузкой крайне нежелательно: значительно увеличиваются время выхода на номинальный режим и пусковые токи, обмотка статора перегружается.

Так, например, происходит при включении глубинных насосов – в электроцепях их питания приходится учитывать пяти-семикратный запас по току.

Невозможность непосредственного запуска в цепях однофазного тока

— для того, чтобы ротор начал вращаться, необходим стартовый толчок либо введение дополнительных фазных обмоток, сдвинутых по фазе друг относительно друга.

Для запуска асинхронного электродвигателя переменного тока в однофазной сети используется либо вручную коммутируемая пусковая обмотка, отключаемая после раскрутки ротора, либо вторая обмотка, включенная через фазовращательный элемент (чаще всего – конденсатор необходимой емкости).

Особенности подключения электрических двигателей рассматриваются на этой странице.

Отсутствие возможности получения высокой частоты вращения

— хотя вращение ротора и не синхронизировано с частотой вращения магнитного поля статора, но и не может его опережать, поэтому в сети 50 Гц максимальные обороты для асинхронного электродвигателя с короткозамкнутым ротором – не более 3000 об/мин.

Увеличение частоты вращения асинхронного двигателя требует применения частотного преобразователя (инвертора), что делает такую систему дороже, чем коллекторный двигатель. Кроме того, при увеличении частоты возрастают реактивные потери.

Трудность организации реверса

— для этого необходима полная остановка двигателя и перекоммутация фаз, в однофазном варианте – смещение фазы в пусковой или второй фазной обмотке.

Наиболее удобно использование асинхронного электродвигателя в промышленной трехфазной сети, так как создание вращающегося магнитного поля при этом осуществляется самими фазными обмотками без дополнительных приспособлений.

Фактически цепь, состоящую из трехфазных генератора и электромотора, можно рассматривать как пример электро трансмиссии: привод генератора создает в нем вращающееся магнитное поле, преобразуемое в колебания электрического тока, в свою очередь возбуждающего вращение магнитного поля в электродвигателе.

Кроме того, именно при трехфазном питании асинхронные электродвигатели имеют наибольший КПД, так как в однофазной сети создаваемое статором магнитное поле по сути может быть разложено на два противофазных, что увеличивает бесполезные потери на перенасыщение сердечника. Поэтому мощные однофазные электродвигатели как правило выполняются по коллекторной схеме.

Управление работой двигателя

На практике используются двигатели с различными способами регулирования работы. Управление коллекторным мотором может осуществляться с помощью электронной схемы, в которой роль регулирующего элемента выполняет симистор, «пропускающий» заданное напряжение на мотор. Симистор работает, как быстросрабатывающий ключ, на затвор которого приходят управляющие импульсы и открывают его в заданный момент.

В схемах с использованием симистора реализован принцип действия, основанный на двухполупериодном фазовом регулировании, при котором величина подаваемого на мотор напряжения привязана к импульсам, поступающим на управляющий электрод. Частота вращения якоря при этом прямо пропорциональна приложенному к обмоткам напряжению. Принцип работы схемы управления коллекторным двигателем упрощенно описывается следующими пунктами:

электронная схема подает сигнал на затвор симистора,
затвор открывается, по обмоткам статора течет ток, придавая вращение якорю М двигателя,
тахогенератор преобразует в электрические сигналы мгновенные величины частоты вращения, в результате формируется обратная связь с импульсами управления,
в результате ротор вращается равномерно при любых нагрузках,
реверс электродвигателя осуществляется с помощью реле R1 и R

Помимо симисторной существует фазоимпульсная тиристорная схема управления.

https://youtube.com/watch?v=vePBpGuqKrY

Перемотка 3 х фазного двигателя в однофазный. Как перемотать однофазный двигатель на трехфазный. Виды обмоток электродвигателей и способы их изображения. Подготовка к перемотке

Состоит из двух основных частей — статора и ротора. Статор — неподвижная часть, ротор — вращающаяся часть. Ротор размещается внутри статора. Между ротором и статором имеется небольшое расстояние, называемое воздушным зазором, обычно 0,5-2 мм.

Статор состоит из корпуса и сердечника с обмоткой. Сердечник статора собирается из тонколистовой технической стали толщиной обычно 0,5 мм, покрытой изоляционным лаком. Шихтованная конструкция сердечника способствует значительному снижению вихревых токов, возникающих в процессе перемагничивания сердечника вращающимся магнитным полем. Обмотки статора располагаются в пазах сердечника.

Ротор состоит из сердечника с короткозамкнутой обмоткой и вала. Сердечник ротора тоже имеет шихтованную конструкцию. При этом листы ротора не покрыты лаком, так как ток имеет небольшую частоту и оксидной пленки достаточно для ограничения вихревых токов.

Принцип работы. Вращающееся магнитное поле

Принцип действия трехфазного основан на способности трехфазной обмотки при включении ее в сеть трехфазного тока создавать вращающееся магнитное поле.

Вращающееся магнитное поле асинхронного электродвигателя

Частота вращения этого поля, или синхронная частота вращения прямо пропорциональна частоте переменного тока f 1 и обратно пропорциональна числу пар полюсов р трехфазной обмотки.

где n 1 – частота вращения магнитного поля статора, об/мин,
f 1 – частота переменного тока, Гц,
p – число пар полюсов

Концепция вращающегося магнитного поля

Чтобы понять феномен вращающегося магнитного поля лучше, рассмотрим упрощенную трехфазную обмотку с тремя витками. Ток текущий по проводнику создает магнитное поле вокруг него. На рисунке ниже показано поле создаваемое трехфазным переменным током в конкретный момент времени

Магнитное поле прямого проводника с постоянным током

Составляющие переменного тока будут изменяться со временем, в результате чего будет изменяться создаваемое ими магнитное поле. При этом результирующее магнитное поле трехфазной обмотки будет принимать разную ориентацию, сохраняя при этом одинаковую амплитуду.

Магнитное поле создаваемое трехфазным током в разный момент времени

Действие вращающегося магнитного поля на замкнутый виток

Теперь разместим замкнутый проводник внутри вращающегося магнитного поля. По изменяющееся магнитное поле приведет к возникновению электродвижущей силы (ЭДС) в проводнике. В свою очередь ЭДС вызовет ток в проводнике. Таким образом, в магнитном поле будет находиться замкнутый проводник с током, на который согласно будет действовать сила, в результате чего контур начнет вращаться.

Короткозамкнутый ротор асинхронного двигателя

По этому принципу также работает . Вместо рамки с током внутри асинхронного двигателя находится короткозамкнутый ротор по конструкции напоминающий беличье колесо. Короткозамкнутый ротор состоит из стержней накоротко замкнутых с торцов кольцами.

Трехфазный переменный ток, проходя по обмоткам статора, создает вращающееся магнитное поле. Таким образом, также как было описано ранее, в стержнях ротора будет индуцироваться ток, в результате чего ротор начнет вращаться. На рисунке ниже Вы можете заметить различие между индуцируемыми токами в стержнях. Это происходит из-за того что величина изменения магнитного поля отличается в разных парах стержней, из-за их разного расположения относительно поля. Изменение тока в стержнях будет изменяться со временем.

Вращающееся магнитное поле пронизывающее короткозамкнутый ротор

Вы также можете заметить, что стержни ротора наклонены относительно оси вращения. Это делается для того чтобы уменьшить высшие гармоники ЭДС и избавиться от пульсации момента. Если стержни были бы направлены вдоль оси вращения, то в них возникало бы пульсирующее магнитное поле из-за того, что магнитное сопротивление обмотки значительно выше магнитного сопротивления зубцов статора.

Скольжение асинхронного двигателя. Скорость вращения ротора

Отличительный признак асинхронного двигателя состоит в том, что частота вращения ротора n 2 меньше синхронной частоты вращения магнитного поля статора n 1 .

Объясняется это тем, что ЭДС в стержнях обмотки ротора индуцируется только при неравенстве частот вращения n 2

Методика измерений следующая:

Подключается катушка привода к схеме, представленной выше.
Потенциометром устанавливается ток 1 А.
Производится расчет сопротивления катушке по следующей формуле: , где R К и U ПИТ были описаны на рисунке 2. R – сопротивление потенциометра, – падение напряжения на измеряемой катушке (показывает вольтметр на схеме).

Стоит также рассказать о методике, позволяющей определить место межвиткового замыкания. Это делается следующим образом:

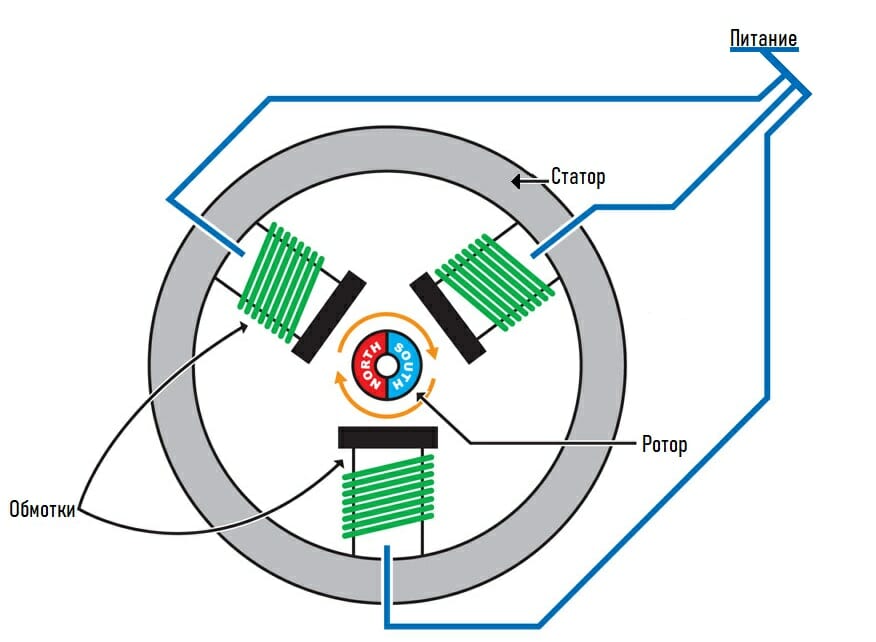

Принцип работы бесколлекторного мотора

Здесь все наоборот, у моторов бесколлекторного типа отсутствуют как щетки так и коллектор. Магниты в них располагаются строго вокруг вала и выполняют функцию ротора. Обмотки, которые имеют уже несколько магнитных полюсов, размещаются вокруг него. На роторе бесколлектоных моторов устанавливается так называемый сенсор (датчик) который будет контролировать его положение и передавать эту информацию процессору который работает в купе с регулятором скорости вращения (обмен данными о положении ротора происходит более 100 раз в секунду). На выходе мы получаем более плавную работу самого мотора с максимальной отдачей.

Бесколлекторные моторы могут быть с датчиком (сенсором) и без него. Отсутствие датчика незначительно снижает эффективность работы мотора, поэтому их отсутствие вряд ли расстроит новичка, но зато, приятно удивит ценник. Отличить друг от друга их просто. У моторов с датчиком, помимо 3-х толстых проводов питания есть еще дополнительный шлейф из тонких, которые идут к регулятору скорости. Не стоит гнаться за моторами с датчиком как новичку так и любителю, т.к их потенциал оценит только профи, а остальные просто переплатят, причем значительно.

Схема подключения электродвигателя 380 на 220 вольт с конденсатором

Есть еще один вариант подключения электродвигателя мощность в 380 Вольт, который приходит в движение без нагрузки. Для этого также необходим конденсатор в рабочем состоянии.

Читать также: Канализационные гофрированные трубы для наружной канализации

Один конец подключается к нулю, а второй — к выходу треугольника с порядковым номером три. Чтобы изменить направление вращения электромотора, стоит подключить его к фазе, а не к нулю.

Схема подключения электродвигателя 220 вольт через конденсаторы

В случае когда мощность двигателя более 1,5 Киловатта или он при старте работает сразу с нагрузкой, вместе с рабочим конденсатором необходимо параллельно установить и пусковой. Он служит увеличению пускового момента и включается всего на несколько секунд во время старта. Для удобства он подключается с кнопкой, а все устройство — от электропитания через тумблер или кнопку с двумя позициями, которая имеет два фиксированных положения. Для того чтобы запустить такой электромотор, необходимо все подключить через кнопку (тумблер) и держать кнопку старта, пока он не запустится. Когда запустился – просто отпускаем кнопку и пружина размыкает контакты, отключая стартер

Специфика заключается в том, что асинхронные двигатели изначально предназначаются для подключения к сети с тремя фазами в 380 В или 220 В.

Р = 1,73 * 220 В * 2,0 * 0,67 = 510 (Вт) расчет для 220 В

Р = 1,73 * 380 * 1,16 * 0,67 =510,9 (Вт) расчет для 380 В

По формуле становится понятно, что электрическая мощность превосходит механическую. Это необходимый запас для компенсации потерь мощности при старте — создании вращающегося момента магнитного поля.

Существуют два типа обмотки — звездой и треугольником. По информации на бирке мотора можно определить какая система в нем использована.

Минусы коллекторных моторов

Сами по себе коллекторные моторы неплохо справляются со своей работой, но это лишь до того момента пока не возникает необходимость получить от них на выходе максимально высокие обороты. Все дело в тех самых щетках, о которых упоминалось выше. Так как они всегда находятся в плотном контакте с коллектором, то в результате высоких оборотов в месте их соприкосновения возникает трение, которое в дальнейшем вызовет скорый износ обоих и в последствии приведёт к потере эффективной мощности эл. двигателя. Это самый весомый минус таких моторов, который сводит на нет все его положительные качества.

Достоинства и недостатки

Достоинства, которые имеет коллекторный двигатель:

Малый пусковой ток, что желательно для бытовых устройств.
Универсальные двигатели могут включаться в сеть напрямую, без выпрямления. Но это относится только к ним. Двигатели постоянного тока требуют выпрямления.
Легче сделать управляющую схему.
Быстроходность.
Больший пусковой момент.
Компактность схемы даже с использование редуктора.

Недостатки:

Нестабильное значение мощности, которое дают обороты коллекторного двигателя, когда изменяется нагрузка.
Относительно малая надежность и срок службы.
Из-за потерь индуктивности и перемагничивания статора может понижаться КПД.

Схема коллекторного двигателя — переменного тока

В данном рисунке представлена универсальная схема коллекторного двигателя рис.2. Схема имеет три вывода проводов от двух обмоток статора, для подключения как к переменному так и к постоянному напряжениям, то-есть, двигатель способен работать как от постоянного так и от переменного тока. рис.2

На схеме даны следующие обозначения:

Два конца провода из трех выводов обмоток статора необходимы так-же для подключения сглаживающего фильтра конденсатора.

Сопротивление обмоток — коллекторного двигателя

Для замера сопротивлений обмоток статора коллекторного двигателя нужно соединить поочередно щупы измерительного прибора с выводами проводов фото 2.

Замеры сопротивлений обмоток статора выполняются с целью определения их целостности либо разрыва перегорания провода в обмотке.

Чтобы измерить сопротивление обмоток ротора коллекторного двигателя, — выполняется замер сопротивления ламелей начала и концы обмоток ротора, соединенные с металлическими пластинами — на коллекторе фото 3, рис. 3.

И чтобы проверить отсутствие либо замыкание обмотки на корпус магнитопровода ротора, нужно соединить один конец щупа прибора с пластиной коллектора и второй щуп соединить с магнитопроводом рис. 4.

При замыкании обмотки ротора на корпус магнитопровода — сопротивление для данного участка приймет нулевое значение.

В данной теме Вы ознакомились с устройством и способами проведения диагностики коллекторного электродвигателя, и это далеко еще не все.

В конструкции современного автомобиля задействован коллекторный двигатель, агрегат, использующий контакты с целью определения положения нахождения ротора.Текущие тенденции на мировом рынке автомобилестроения сводятся к полной замене силовых установок, работающих за счет внутреннего сгорания топлива на электрические моторы. За последние годы, призывы к увеличению планки по количеству вредных выбросов в атмосферу, звучат, чуть ли не ежедневно, а это укрепляет позиции электрических агрегатов.

Принцип работы электрического двигателя, преобразовать электрическую энергию в механическую работу. Если сравнивать агрегаты с двигателями внутреннего сгорания, электрические моторы предпочтительней, преимущество: компактность, простота, долговечность, экологически безвредны и масса других плюсов.

В конструкции современного автомобиля задействован коллекторный двигатель, агрегат, использующий контакты с целью определения положения нахождения ротора.

Электромобиль Tesla model S:

Как проверить работоспособность якоря перфоратора?

Последовательность проведения подобного рода регламентных работ рассмотрена на примере перфораторов от торговой марки Makita, хотя принципиальных особенностей для аналогичного инструмента от иных производителей не существует.

Потребность в замене якоря может возникнуть тогда, когда перфоратор не даёт требуемого числа оборотов, резко замедляется вращение ротора, наблюдается характерное искрение и потрескивание.

Якорь электродвигателя состоит из следующих деталей:

цилиндрического элемента, который образован плотно соединёнными штампованными пластинами из электротехнической стали с пониженным содержанием кремния, либо из низкоуглеродистой стали Армко марок ЭА или ЭАА;
вала, на который насажен цилиндр;
фазных катушек, обмотки которых сдвинуты относительно друг друга на угол в 1200;
контактных колец, укреплённых на валу, но электроизолированных и от него, и друг от друга.

Якорь на перфораторе находится в механическом контакте с шестернями редуктора перфоратора, поэтому для его окончательного отсоединения достаточно вывести узел из зацепления с червяком, который имеется на валу ротора.

Проверку начинают с внешнего осмотра коллекторных пластин: они не должны иметь следов нагара и царапин. В этом случае щётки двигателя считаются работоспособными и замене не подлежат.

Замедленное вращение якоря на перфораторе может быть вызвано загрязнением пылезащитной шайбы подшипника, в таком случае она снимается с корпуса и тщательно промывается техническим растворителем. Допустимые жидкости обычно перечисляются производителем в мануале на перфоратор. Очистить следует не только внешнюю, но и внутреннюю поверхность защитной шайбы.

Несмотря на то, что внешняя обмотка якоря также имеет противопылевую защиту, стоит осмотреть и состояние шнуров обмотки, причём для очистки их поверхности можно воспользоваться обычным пылесосом.

Целостность коллектора проверяется тестером. Согласно имеющейся электрической схеме инструмента производится проверка всех элементов электрической цепи перфоратора. При наличии короткого замыкания якорь нуждается в замене. Для длительно эксплуатируемого инструмента цена вопроса определяется моделью перфоратора: возможно, гарантийная мастерская не принимает к ремонту перфораторы определённой торговой марки, и запрос на требуемую модель якоря придётся отправлять на склады производителя.

Если нестабильная работа перфоратора была вызвана только загрязнением его подвижных частей, то после тщательной очистки сборка узла производится в обратной последовательности. При этом необходимо проследить, чтобы контакт зубчатого зацепления с червяком редуктора был полным, а пылезащитное кольцо полностью охватывало внешний корпус подшипника.
