Отсоедините провод от клеммы “–” аккумуляторной батареи. Установите колеса в положение прямолинейного движения. Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.

ПОРЯДОК ВЫПОЛНЕНИЯ Установите панель в обратном порядке. После установки проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

↓ Комментарии ↓

1. Описание автомобиля

1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные

2. Эксплуатация автомобиля

2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2.9 Устранение запотевания или обмерзания стекол

3. Техническое обслуживание автомобиля

3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп

4. Уход за автомобилем

4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля

5. Неисправности в пути

5.0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса

6. Ходовая часть

6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска

7. Рулевое управление

7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг

8. Тормозная система

Система зажигания ВАЗ 2109 принцип работы и регулировка

Ремзона ВАЗ рекомендует использовать шиномонтажное оборудование, которое можно заказать здесь. Оснащайте свою мастерскую только качественным оборудованием!

Трамблер ВАЗ 2109

Довольно простая система зажигания ВАЗ 2109 обеспечивает стабильную работу двигателя и нормальное его функционирование

Сегодня мы рассмотрим принцип действия и основные составляющие системы на автомобиле ВАЗ 2109 с карбюраторной системой впрыска, а также акцентируем внимание на регулировке угла опережения

Принцип работы и состав системы зажигания на автомобиле ВАЗ 2109

Чтобы понять принцип работы, необходимо изучить состав. К системе зажигания автомобиля ВАЗ 2109 относятся следующие элементы:

1. Датчик Холла (бесконтактный).
2. Распределитель зажигания (в народе его именуют просто трамблер).
3. Электронный коммутатор.
4. Бронепровода.
5. Катушка зажигания.
6. Свечи.

Суть системы в том, чтобы своевременно подавать импульс высокого напряжения на электроды свечей. При вращении стартером происходит передача движения на распределительный вал, от которого и вращается трамблер. В конструкции последнего присутствует датчик Холла, в непосредственной близости от которого вращается своеобразная металлическая «юбка» с прорезями. При прохождении возле чувствительного элемента датчика металлической части происходит появление напряжения на сигнальном проводе.

Сигнал поступает на электронный коммутатор – второй по значимости элемент системы зажигания ВАЗ 2109 с карбюраторным впрыском. Полученный импульс усиливается и подается на катушку, которая состоит из двух обмоток, соединенных в одной точке. А по сути, катушка – это повышающий трансформатор, подобные конструкции установлены даже в микроволновках. В итоге напряжение возрастает в сотни раз – с 12 Вольт до 30 тыс. Вольт. Правда, сила тока очень мала, поэтому удар искрой может вызвать только неприятные ощущения, риска для жизни не представляет.

Высокое напряжение поступает на распределитель зажигания, который необходим для одной основной цели – раздачи тока в соответствующие цилиндры, согласно работе двигателя. Когда высокое напряжение достигает свечи, происходит пробой – между электродами образуется искра, способная воспламенить смесь из бензина и воздуха. Пожалуй, упрощенный рассказ о принципе работы системы зажигания автомобиля ВАЗ 2109 можно считать завершенным. Осталось только поговорить о том, как правильно отрегулировать момент зажигания.

Как проводится регулировка зажигания?

Можно взять на вооружение несколько методов:

1. На слух.
2. При помощи стробоскопа.
3. С применением мотор-тестера.

Последний, конечно, окажется самым предпочтительным. Но если вдруг возникла нужда провести регулировку зажигания ВАЗ 2109 в полевых условиях, то можно и воспользоваться первым способом. Если приходится часто проводить настройку, можно своими руками спаять небольшую схему на одном тиристоре. За считанные минуты делается стробоскоп из фонарика своими руками.

Перед началом проведения работ удостоверьтесь в том, что распределительный и коленчатый валы установлены строго по меткам. Откройте смотровое окошко в картере сцепления, через него видно маховик и метки на нем. Снимите защитную крышку с отсека ГРМ, выставьте шкив распредвала по метке. Проверьте, посмотрев в смотровое окно, совпадает ли метка на маховике с планкой, прикрепленной к блоку двигателя.

Без проведения этого осмотра невозможна правильная регулировка зажигания на автомобиле ВАЗ 2109. Работа клапанов будет нарушена, двигатель будет функционировать неправильно. Теперь, вооружившись ключом на 10, ослабьте три болта (но не выкручивайте), которыми крепится корпус распределителя. Заведите двигатель и прогрейте его.

Теперь проверните корпус трамблера в сторону (вы найдете две надписи «+», «­–» и черточки). Соответственно, «–» означает раннее зажигание, а «+» позднее

Немного измените положение, прислушайтесь к работе двигателя, выжмите педаль газа и обратите внимание, как набираются обороты

Ориентир у вас должен быть таковым – число оборотов коленвала при нормальных настройках должно быть 700-900 в минуту. А вот регулировка зажигания ВАЗ 2109 при помощи стробоскопа намного точнее, жаль только, что не у всех имеется такое устройство.

Очень интересное видео о системе зажигания ВАЗ 2109 и не только:

https://youtube.com/watch?v=Ud-nuLSxwvk

Электросхема ВАЗ 2109 с инжектором

Схема проводки на ВАЗ 2109 с инжектором различается на машинах в зависимости от года выпуска.

Машины после 1990 года

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

Электросхема ВАЗ 2109 с инжектором Дженерал Моторс

Описание схемы следующее:

• 1 — система форсунок;
• 2 — свечи;
• 3 — управляющий модуль зажигания;
• 4 — диагностический разъем;
• 5 — контроллер Дженерал Моторс или Январь;
• 6 — разъем для подключения комбинации приборов;
• 7 — главное реле системы;
• 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
• 9 — защита цепей датчиков замера скорости и расходомера воздуха;
• 10 — защита питания насоса подачи топлива;
• 11 — контроллер бензонасоса;
• 12 — измеритель температуры двигателя;
• 13 — система холостого хода;
• 14 — измеритель детонации;
• 15 — система продувки емкости для улавливания паров топлива;
• 16 — измеритель положения коленчатого вала;
• 17 — измеритель скорости;
• 18 — измеритель расхода воздуха;
• 19 — лямбда-зонд;
• 20 — измеритель угла положения дроссельной заслонки;
• 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
• 22 — подключение системы зажигания;
• 23 — контрольная лампа;
• 24 — замок зажигания;
• 25 — коммутационный блок;
• 26 — вентилятор охлаждения радиатора.

Могут встречаться машины с регулировкой токсичности при помощи СО-потенциометра. В таких версиях применяется ЭСУД типа Bosch M1.5.4, нет нейтрализатора с лямбда-зондом и системы улавливания паров топлива. В остальном проводка остается идентичной описанной выше.

Машины после 2002 года

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

Электросхема ВАЗ 2109 с инжектором Бош

Описание схемы:

• 1 — четыре форсунки;
• 2 — свечи;
• 3 — модуль распределения зажигания;
• 4 — диагностический разъем, выведенный в салон автомобиля;
• 5 — разъем контроллера Бош;
• 6 — разъем комбинации ламп и приборов;
• 7 — основной коммутационный прибор системы;
• 8 — плавкая вставка основного прибора;
• 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
• 10 — предохранитель контроллера вентилятора;
• 11 — управляющее реле бензонасоса;
• 12 — предохранитель электропроводки бензонасоса;
• 13 — датчик замера расхода воздуха на впуске;
• 14 — датчик угла открытия дросселя;
• 15 — измеритель температуры двигателя;
• 16 — регулятор параметров холостого хода;
• 17 — датчик замера детонации в цилиндрах;
• 18 — датчик положения коленчатого вала;
• 19 — лямбда-зонд;
• 20 — блок управления иммобилайзером;
• 21 — индикатор состояния иммобилайзера;
• 22 — датчик замера скорости;
• 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
• 24 — клапан продувки системы улавливания паров бензина;
• 25 — разъем косы системы зажигания;
• 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;

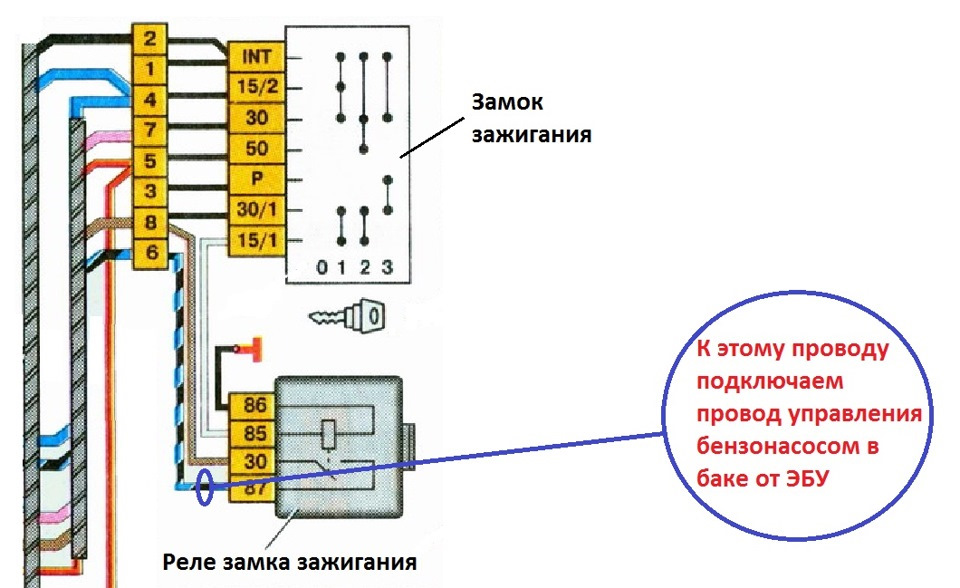

• 27 — реле запуска системы зажигания;
• 28 — замок;
• 29 — монтажный и коммутационный блок;
• 30 — вентилятор системы охлаждения.

Навигация по записям

Совет: Перед этим сдвиньте защелки, находящиеся под приборной доской. Кроме того, проблема может заключаться и в выходе из строя трамблера.
Может случиться и такая проблема, когда схема электропроводки ВАЗ работает с очень высоким сопротивлением, что также приведет к образованию слабой искры.
Причин, как и в предыдущем случае может быть множество, начиная от выхода из строя конкретного прибора и заканчивая износом проводки или блока предохранителей. Наличие датчиков видоизменило и электрическую схему автомобиля — электропроводка ВАЗ на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.
Подгоревшие контакты 3. В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом; РХХ регулятор холостого хода. Блок контактов включения стартера. Концевой выключатель огней включенной передачи заднего хода.
Наглядная демонстрация по устранению неисправностей представлена на видео. Именно электронные комплектующие в инжекторе ВАЗ обеспечивают бесперебойную работу двигателя, и если хоть какой-то элемент выйдет из строя, машина не сможет справляться со своими основными обязанностями. Клапан подачи жидкости на переднее стекло.

Советы для владельцев высокой панели

Вышедший из строя блок предохранителей 2. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ.

Поделиться с друзьями: Вам также может быть интересно. Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на мм задний свес. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Перед тем, как начинать собирать отопитель, обязательно смажьте специальной консистентной смазкой места, где крепятся заслонки. В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки.
Как включается вентилятор системы охлаждения

https://youtube.com/watch?v=eYx_cwlnhcw

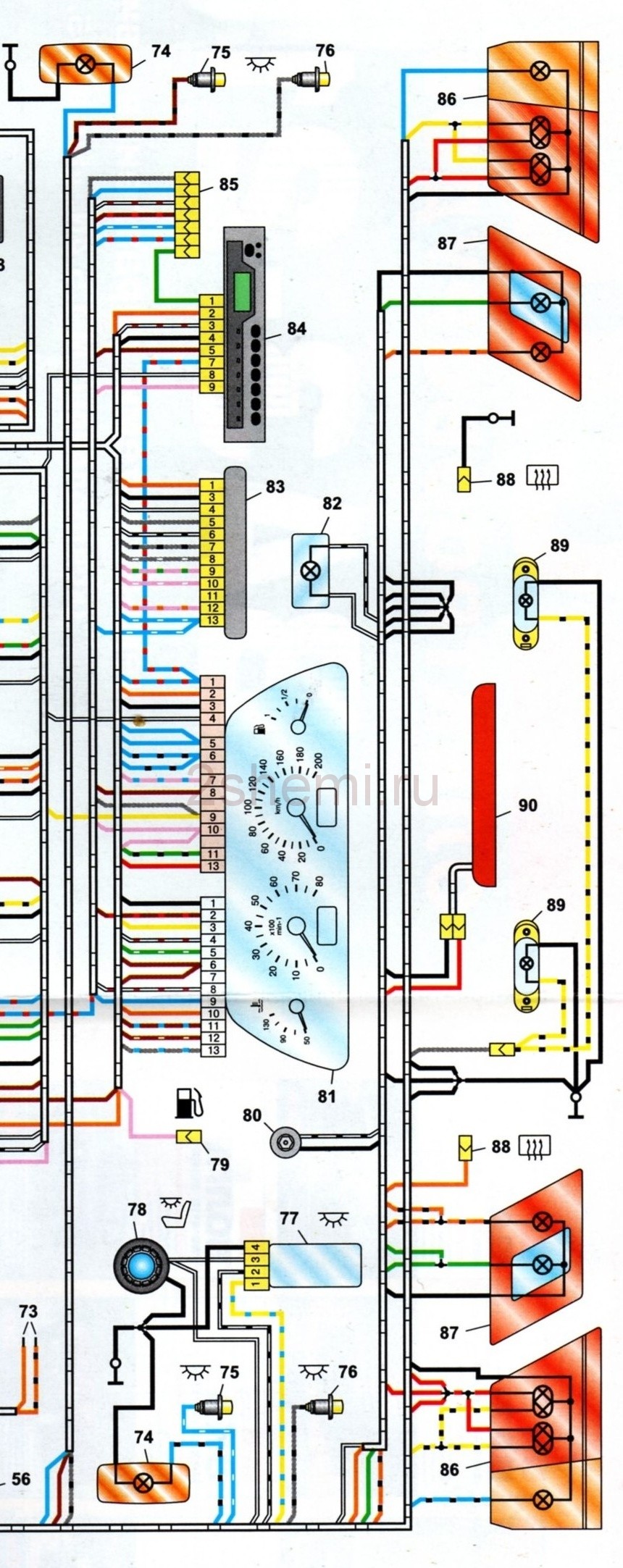

Второй вариант электросхемы ВАЗ-21093

1 – блок-фары; 2 – моторедукторы очистителей фар; 3 – противотуманные фары: 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – выключатель лампы освещения моторного отсека; 7 – датчик включения электродвигателя вентилятора: 8 – наконечники проводов, подключаемые к датчику в случае установки монтажного блока типа 17.3722; 9 – разъемы для подключения к датчикам износа колодок передних тормозов; 10 – датчик уровня омывающей жидкости; 11 – электромагнитный клапан включения омывателя фар; 12 – электромагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался); 13 – электромагнитный клапан включения омывателя ветрового стекла; 14 – электродвигатель омывателя стекол; 15 – датчик сигнализатора недостаточного уровня масла; 16 – генератор; 17 – датчик сигнализатора недостаточного давления масла; 18 – концевой выключатель карбюратора; 19 – свечи зажигания; 20 – электромагнитный клапан карбюратора; 21 – лампа освещения моторного отсека; 22 – датчик-распределитель зажигания; 23 – блок управления электромагнитным клапаном карбюратора; 24 – моторедуктор очистителя ветрового стекла; 25 – катушка зажигания; 26 – стартер; 27 – коммутатор; 28 – реле включения стартера; 29 – датчик указателя температуры охлаждающей жидкости; 30 – датчик сигнализатора недостаточного уровня тормозной жидкости; 31- выключатель фонарей света заднего хода; 32 – аккумуляторная батарея; 33 – реле включения противотуманных фар; 34 – датчик сигнализатора недостаточного уровня охлаждающей жидкости; 35 – монтажный блок; 36 – выключатель лампы сигнализатора включения стояночного тормоза; 37 – выключатель стоп-сигнала; 38 – блок управления блокировкой замков дверей; 39 – прикуриватель; 40 – лампа освещения вещевого ящика; 41 – электродвигатель вентилятора отопителя: 42 – дополнительный резистор электродвигателя отопителя; 43 – переключатель вентилятора отопителя; 44 – лампа подсветки рычагов отопителя; 45 – моторедукторы электростеклоподъемников передних дверей; 46 – моторедукторы блокировки замков передних дверей; 47 – моторедукторы блокировки замков задних дверей; 48 – выключатель очистителей фар; 49 – выключатель электростеклоподъемника правой передней двери; 50 – выключатель зажигания; 51 – выключатель электростеклоподъемника левой передней двери; 52 – реле включения зажигания; 53 – колодки для подключения к элементам обогрева передних сидений; 54 – выключатель элемента обогрева правого переднего сиденья; 55 – выключатель элемента обогрева левого переднего сиденья: 56 – реле включения элементов обогрева передних сидений; 57 – предохранитель цепи элементов обогрева передних сидений; 58 – выключатель ламп освещения приборов: 59 – подрулевой переключатель; «50 – лампа сигнализатора включения элемента обогрева заднего стекла; 61 – выключатель элемента обогрева заднего стекла: 62 – лампа сигнализатора включения противотуманных фар; 63 – выключатель противотуманных фар; 64 – лампа сигнализатора включения ламп заднего противотуманного света: 65 – выключатель ламп заднего противотуманного света: 66 – боковые указатели поворота; 67 – выключатели плафона на задних стойках (на BA3-21083 – не устанавливаются); 68 – выключатели плафона на передних стойках; 69 – плафон индивидуального освещения салона: 70 – плафон; 71 – выключатель ламп наружного освещения; 72 – комбинация приборов; 73 – выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора*; 74 – выключатель аварийной сигнализации; 75 – лампа сигнализатора включения аварийной сигнализации; 76 – колодка для подключения к маршрутному компьютеру; 77 – задние фонари: 78 – колодки для подключения к элементу обогрева заднего стекла; 79 – моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливается); 80 – колодки для подключения к дополнительному стоп-сигналу 81 – фонари освещения номерного знака; 82 – датчик указателя уровня и резерва топлива.

Как читается электрическая схема ВАЗ 2109

Любая электросхема «девятки», будь это схема электропроводки ВАЗ 2109 карбюратор либо инжектор, состоит из основных элементов. Это источники электроэнергии, потребители, связывающие их проводники. Также отдельно выделяют монтажный блок, в котором расположены защитные элементы цепи: реле и предохранители. Еще один отдельный элемент — панель приборов.

На моделях, массово выпускаемых до 1997 года, устанавливалась так называемая низкая панель приборов. Вдоль всей торпеды вплоть до руля расположена полка, а под ней есть небольшая приборная панель. К низкой панели ведет проводка на ВАЗ 2109 карбюратор. После 1997 года в салон ВАЗ 2109 была встроена интерактивная высокая панель. Это повлекло за собой отличия в электросхеме «девяток» нового и старого образца. Главное отличие — проводка ВАЗ 2109, ведущая к самой панели приборов. Отличаются также места установки реле и предохранителей в монтажных блоках двух автомобилей.

В инструкции по эксплуатации и ремонту приведена общая электросхема, а также альбом схем соединения отдельных участков. Первая страница описывает перечень всех жгутов проводов автомобиля, каждый жгут имеет свой номер. На последующих страницах представлены отдельные схемы жгутов:

• соединения АКБ и стартера;
• отдельно аккумулятора с корпусом;
• проводов коробки воздухопритока;
• системы зажигания;
• системы освещения;
• форсунок (если описывается проводка ВАЗ 2109 инжектор);
• датчиков;
• проводов панели приборов;
• проводки правой и левой передней двери;
• задней двери;
• освещения номерного знака.

Читать схему — означает понимать, от какого элемента идет провод и куда он подводится. Для наглядности вся электропроводка представлена в разных цветах в соответствии к реальным проводам автомобиля. Также схематически изображено и пронумеровано электрооборудование, которое входит в схему. На отдельных страницах представлены перечни пронумерованных элементов с их названиями. На схемах жгутов возле каждого прибора обозначено, какие колодки к нему подходят. Каждая колодка имеет пронумерованные гнезда, чтобы водитель понимал, откуда что идет и куда приходит.

К каждой колодке подходят цветные провода. Все проводники цветные, все пронумерованы. К примеру, зелёный 9/5: 9 — номер электроприбора, к которому подведён провод, 5 — номер разъёма под этот провод. Ищем девятую колодку, пятый разъём и видим там этот же зелёный провод. Обозначение на проводе типа S1 показывает, что он соединен с другими проводами. Находим соединение S1 и видим там тот самый проводник. Таким образом, можно полностью прослеживать все соединения. Чтобы уже на автомобиле проверять правильность подключения, понадобится мультиметр. Если это устройство отсутствует, подойдёт и индикаторная отвертка.

Признаки неисправностей электросхемы

Электрическая схема ВАЗ 2109 как с низкой, так и с высокой панелью включает в себя множество элементов, благодаря которым работают различные узлы автомобиля. Если в электросхеме с инжекторным или карбюраторным двигателем возникли неполадки, определить их можно по характерным симптомам.

1. Автомобиль не трогается с места, т. к. двигатель невозможно запустить. Причин этому может быть огромное количество, например, неисправность генератора или аккумуляторной батареи, неполадки с трамблёром и т. д.
2. Двигатель запускается и работает, но часть электрооборудования не функционирует. Как и в первом случае, причин отказа электрооборудования может быть немало: это и сгоревшие предохранители, и износ электропроводки, и выход из строя какого-либо прибора.

Если двигатель не запускается, но топливо исправно подаётся, то причина неисправности в большинстве случаев кроется именно в неисправном электрооборудовании. Алгоритм действий в таких ситуациях выглядит просто. Проверить уровень заряда аккумулятора. Также нужно проверить работоспособность свечей зажигания и проводов высокого напряжения на предмет пробоя. На карбюраторном двигателе зачастую неисправен трамблёр, а вот обрыв или износ электропроводки в моторном отсеке встречается достаточно редко.

В инжекторных двигателях в первую очередь нужно проверить исправность и корректную работу электронного блока управления двигателем (ЭБУ). Происходит это из-за того, что блок управления не может корректно обработать данные, поступающие с различных датчиков, в результате исполнительные механизмы получают неверные команды либо не получают их вовсе.

Проверка работоспособности

Не спешите выкидывать старый датчик и менять его на новый регулятор. Сначала можно попробовать проверить, действительно ли он не работает.

Для проверки вам в любом случае придется извлечь «подозреваемого».

1. В салоне автомобиля снимите нижнюю часть заднего кресла, уберите шумоизоляционный материал, если таковой имеется. Так вы откроете себе доступ к смотровому люку в полу автомобиля.
2. Крестовой отверткой открутите четыре крепежных винта, которые удерживают лючок. Снимите его. Под люком вы обнаружите уплотнительную прокладку, выполненную из резины. В любом случае, даже если старый датчик будет вновь работать на благо вашего автомобиля, эту прокладку следует заменить.
3. Отключите от датчика питающую колодку с проводами, а затем по периметру открутите крепежные гайки, которые удерживают искомый датчик уровня топлива на корпусе бака. Обычно таких гаек 6 штук, а для их демонтажа потребуется торцевая головка на 8 или обычных гаечный ключ.
4. Под одной из гаек располагается провод массы, закрепленный на шпильке. Снимите проводок и уберите пока в сторону. Он не должен мешать.
5. Аккуратно достаньте датчик и не забудьте извлечь уплотнительную прокладку из резины, которая находится прямо под регулятором. Если на ней есть следы повреждений, дефектов, обязательно замените данный компонент.
6. Когда датчик демонтирован, проверьте визуально его текущее состояние. Если имеются механические повреждения, дальше пытаться его отремонтировать или восстановить работоспособность не имеет никакого смысла. Сразу меняйте.
7. В случае отсутствия визуальных повреждений, проверьте состояние поплавка. Он может быть разгерметизирован, то есть внутри него имеется топливо, на поверхности элемента видны трещины, различные дефекты, через которые просочилось топливо. Если все это есть в наличии у поплавка, замените весь датчик.
8. Обязательно продуйте с помощью сжатого воздуха фильтр очистки топлива. Полезное мероприятие, которое точно не повредит вашей топливной системе. Особенно, если качество бензина, которым вы заправляете свой ВАЗ 2109, оставляет желать лучшего.
9. Проверьте состояние резистора. Для этого вам потребуется мультиметр в режиме омметра. Подключите измерительное устройство к выводам датчика и замерьте показания. В крайнем нижнем положении (пустой бак) сопротивление должно быть около 315-345 Ом. Если бак заполнен наполовину, сопротивление будет 108-128 Ом. А при пустом баке омметр должен показывать не более 7 Ом. Если же параметры отличаются от указанных, либо сопротивление совсем отсутствует, это говорит о неисправности контроллера. Он подлежит обязательной замене.

Статья в тему: Замена датчика скорости на ВАЗ 2114 с видео инструкцией

Проверка состояния

Обратная сборка

Следовать необходимо по обратному принципу демонтажа. Но тут есть свои нюансы.

1. Установите на шпильки прокладку бензобака.
2. Поставьте на место новый или отремонтированный старый датчик.
3. На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
4. На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
5. Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.

Увы, не всегда замена ДУТ дает необходимый результат. После проведенных работ может оказаться, что с датчиком все хорошо, однако указатель уровня топлива на приборной панели упорно продолжает вести себя неадекватно или вовсе не реагирует.

Отключаем и меняем

Версии ВАЗ 2109

Определение причины неисправности

Таким образом, инструкция по поиску конкретной причины будет приблизительно следующей:

• соединяем вывод нашего клапана с плюсовым проводом автомобильной АКБ. Не забываем об опасности короткого замыкания;
• в случае появления щелчка понимаем, что неисправности в самой цепи, которую следует проверять далее;
• в случае отсутствия щелчка сразу меняем его целиком;
• отдельно нужно проверить жиклер топлива, который находится в самом выводе электромагнитного клапана;
• извлекаем устройство и делаем визуальный осмотр жиклера;
• промываем и продуваем жиклер от возможных загрязнений;

Обратите внимание! На клапане (на фото внизу) расположено уплотнительное кольцо, которое должно быть целостным. Если это не так, значит, в нем может быть причина подсоса лишнего воздуха, обеднения смеси и неполноценной работы двигателя

Извлечение элементов для проверки

Если проблема в другом

Теперь дошла очередь разбираться непосредственно с электрической цепью. Самым простым способом будет подача электротока от клапанного вывода напрямую. Если проблема была в цепи, таким образом, восстанавливают пропавший холостой ход.

С другой стороны, это может быть только временным решением, поскольку клапан будет находиться под постоянной нагрузкой. Это разряжает батарею и может служить причиной короткого замыкания. Цена бездействия может оказаться большей, чем планировалось первоначально.

Чтобы понять, работает ли карбюратор Солекс, который устанавливают на ВАЗ 21099, в нормальном режиме, устроим ему следующую проверку:

1. Запустим двигатель и на холостом ходу снимем наконечник провода с устройства холостого хода.
2. В этом случае силовой агрегат заглохнет, поскольку игла перекроет подачу топлива в карбюратор.

Обязательно проверьте новый приобретенный клапан, насколько он работоспособен:

• Соедините его с плюсовой клеммой АКБ и приложите корпус к «минусу».
• Если игла сработала, то есть втянулась, значит все в порядке.

Процесс проверки работоспособности Более наглядно о проверке вы можете узнать из видео, представленного ниже

Замена элемента

Его можно найти прямо на корпусе самого карбюратора, но с первого раза заметить не получается, поскольку он закрыт корпусом воздухофильтра.

• снимаем корпус воздушного фильтра-элемента с крышки карбюратора;
• от вывода клапана отключаем блок электропроводки;
• полностью отвернуть электромагнитный клапан можно при помощи ключа, которым нужно постараться зацепиться за грани клапана;

Детали мелкие – старайтесь не уронить

• клапан следует снимать крайне бережно, чтобы не потерять резиновое кольцо или жиклер холостых оборотов;
• новый клапан ставим на место, где находился старый, и заворачиваем его за имеющиеся грани;
• подключаем жгут проводов;
• возвращаем на место корпус фильтра воздуха.

А что делать, если электромагнитное устройство вышло из строя в пути, но до ближайшей автолавки требуется еще добраться? Сначала демонтируем его, потом извлекаем из него жиклер и отламываем часть запорной иглы, чтобы сделать устройство всегда открытым. Далее жиклер и клапан ставим на свои места, подключаем проводку.

Обратите внимание! В случае такого ремонта, двигатель может продолжать работать еще несколько минут после отключения зажигания
