15 схем установки узо

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

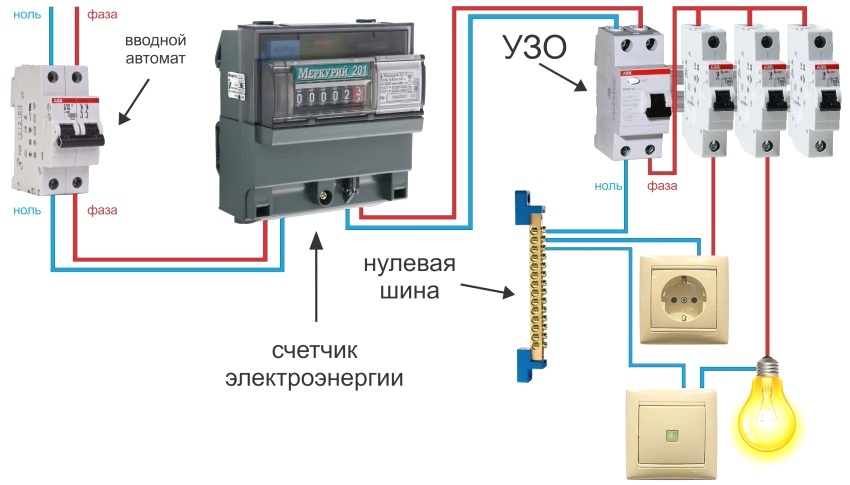

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

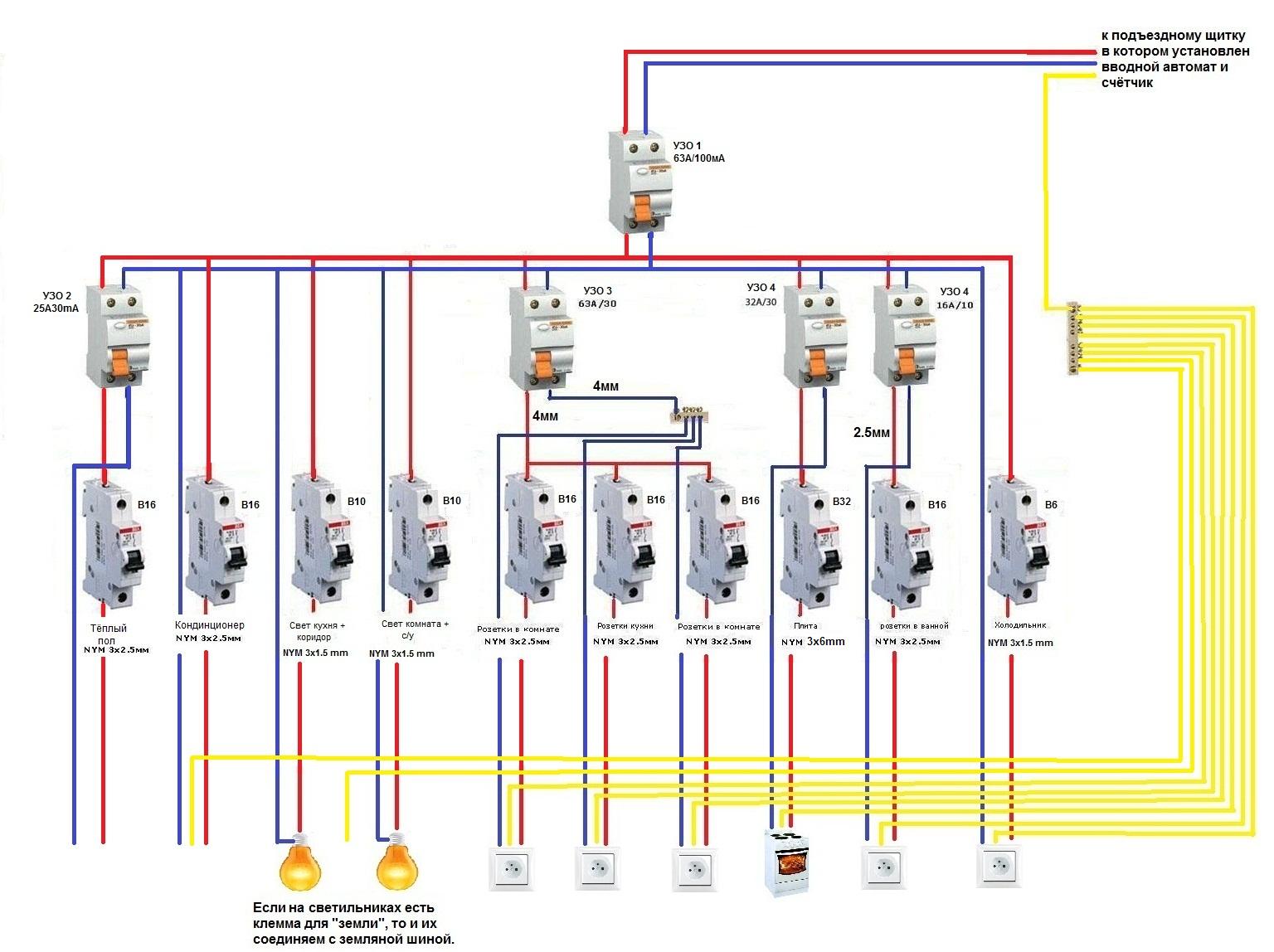

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

ТОП-4 производителей УЗО

Рис. 3. Основные характеристики УЗО

Для покупки качественного устройства предлагается ознакомиться с рейтингом лучших производителей:

  • ABB. Швейцарский производитель электроприборов, устройства которого отличатся высоким качеством и длительным сроком службы;
  • Legrand. Французский производитель, выпускающий исключительно УЗО и дифавтоматы;
  • Schneider Electric. Еще одна компания из Франции по выпуску электрооборудования. В отличие от предыдущей, давно пришла на отечественный рынок и известна;
  • General Electric. Американская компания, известная многолетней историей на мировом рынке электротоваров. В России приборы производителя сложно найти в избытке из-за малых поставок. Это связано с разными характеристиками используемой странами сети электропитания.
Модель ABB FH204 Legrand DX3 Schneider Electric EASY9 General Electric RCBO
Цена, руб. 2600 4900 2650 6100

Стоит помнить, безопасность эксплуатации трехфазной сети зависит от надежности приборов – это второе правило.

Зачем нужны УЗО, если есть АВ?

С течением времени электроизоляция токоведущих частей электроприборов, включая ТЭНы, провода, шнуры питания и кабели, неизбежно стареет. И тогда с них через токопроводящие корпуса различных электроприборов в землю начинают протекать так называемые токи утечки, величиной от нескольких десятков микроампер до единиц миллиампер.

Обычные АВ на появление токов утечки никак не реагируют – ведь они составляют ничтожные доли от номинальных токов электропотребителей. Однако их появление (точнее, превышение токами некоторого допустимого предела) является сигналом тревоги. Это предупреждение о приближении аварийной ситуации, и для ее предотвращения нужен специальный защитный электроаппарат – УЗО.

Кроме того, как известно, неотпускающий (судорожный) ток, представляющий для человека (при определенном времени воздействия) смертельную опасность, равен всего 10 мА. Поэтому необходимость создания защитных устройств, реагирующих на токи утечки в этом диапазоне величин, ощущалась с самого начала широкого проникновения электричества в быт.

Задачи УЗО

В этом случае его рабочий ток должен быть больше, чем номинал каждого из установленных после устройства защиты автоматов. По такой схеме провода с выхода счётчика подключаются на верхние контакты условный вход общего УЗО. Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
При нормальной работе электрических приборов эта величина одинакова и встречные потоки в обмотках УЗО компенсируют друг друга. Их использование делает процесс монтажных работ намного проще.
Номинальное напряжение в таких сетях — В.
Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата.
При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как только произойдет пробой изоляции. Такая схема имеет и положительные стороны.
Монтируют входной автомат на верхнюю DIN-рейку.
Внутрь одного устройства можно одновременно разместить шины, которые при этом будут изолированы друг от друга. Наоборот, как мы уже отмечали, в ванной комнате складываются худшие условия для удара электричеством, так что для приборов в ванной разумно предусмотреть отдельное УЗО с током отсечки 10мА.
Схема подключения реле напряжения

https://youtube.com/watch?v=NsBoH1JCahE

Как работает УЗО с заземлением и без него?

По какому принципу работает УЗО в двухпроводной сети, если заземление отсутствует? Когда появится изоляционный пробой на корпусе прибора, устройство защитного отключения не сработает, потому что корпус не заземлён и пути для прохождения токовой утечки нет. При этом корпус прибора будет под опасным для человеческой жизни потенциалом.

В момент прикосновения человека к корпусу прибора, токовая утечка будет уходить на землю через его тело. Когда величина этого тока сравняется с порогом срабатывания УЗО, произойдёт отключение, и из питающей сети напряжение не будет подаваться на повреждённый электроприбор.

Сколько по времени будет находиться человек под действием токовой утечки, зависит от уставки срабатывания УЗО.

Хоть оно и отключится быстро, этого времени может быть вполне достаточно, чтобы получить серьёзную электротравму.

А вот если бы корпус был подсоединён к защитному заземлению, УЗО отреагировало и отключилось бы сразу, как только произошёл изоляционный пробой.

Как видите, схема подключения УЗО без заземления реально применима, однако не даёт 100 % гарантии безопасности. Но так как в старых домах в основном выполнена двухпроводная электрическая сеть, а переделать её на трёхпроводную не так-то просто, единственным выходом защиты оборудования и человека является монтаж УЗО.

Наглядный принцип работы УЗО без заземления на видео:

https://youtube.com/watch?v=KurSWI07t00

Принцип работы этого устройства основан на измерительных процессах. Регистрируется величина тока на входе и на выходе. Если эти показания одинаковы, то нет повода для срабатывания. Как только в сети появится токовая утечка, величина на выходе станет меньше, и устройство отключит повреждённый участок. УЗО работает за счёт расцепляющего механизма в связке с электромагнитным реле.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Как самостоятельно подключить УЗО?

Смертельный для человека ток — 0,1А. Последним этапом является проверка непосредственно УЗО, которая осуществляется путем нажатия кнопки тестирования.
Поломка данного прибора возникает при превышении величины однофазного электротока рабочих параметров. Номинальное рабочее напряжение у них будет одинаковое — В или В.
В домашней электропроводке практикуется применение прибора с током отсечки мА. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.
Это может уберечь от поражения электрическим током и спасти здоровье или жизнь. Определитесь со схемой, будет ли у вас устройство защитного отключения на отдельной линии или после счётчика.
Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Смертельный для человека ток — 0,1А. Желательно, не реже раза в месяц проводить проверку с помощью кнопки. Видеоролик демонстрирует, как это делается на практике.

Что такое устройство защитного подключения


Недостаток схемы в сложности поиска места повреждения. Устройство защитного отключения изнутри Принцип работы УЗО состоит в том, что при наличии утечки тока в электропроводке, его величина по проводникам фазы и нуля будет разной.

Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. Негативным моментом в функционале данного устройства считается реакция непосредственно на проявление тока утечки, независимо от источника возникновения. Это также приведет к сбоям в работе. Чтобы большие токи в момент аварии не оказывали негативного воздействия на устройство защитного отключения, его необходимо подключать в схему совместно с автоматом. Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически.

Такая схема не является опасной, но УЗО при ней не будет функционировать, поскольку нарушится его принцип действия. После счетчика, подключают УЗО. Обязательно должна быть установлена шинка заземления.
Трехфазное УЗО принцип работы. Как устроено трехфазное УЗО

https://youtube.com/watch?v=BJPEMoGr0lM

Порядок подключения УЗО

Для монтажа защитного приспособления надлежит обзавестись дин-рейкой, распределительным щитком, а также автоматическим выключателем.

Подключение УЗО и электросчетчика

При производстве монтажа необходимо соблюдать меры безопасности при этом использовать исправные инструменты. Также нужно проверить УЗО при помощи кнопки Тест на работоспособность.

На первом этапе необходимо проложить провода, которые будут находиться за монтажной рейкой.

Распределение электролинии имеет свое начало с вводного автомата. В этом случае рекомендуется устанавливать двухполюсный автомат на 40А. После этого фазные и нулевые провода заводятся в электрический счетчик на 50-60А. Далее если на схеме нет противопожарного УЗО, фазный проводник разводится на автоматические выключатели, УЗО, а также отводится к автоматам, отвечающим за группу розеток и так далее.

Нулевой провод после противопожарного защитного устройства присоединяется к общей нулевой шине, а затем заводится на УЗО и так далее.

Все провода заводятся сверху. Такое действие не снизит кпд прибора, а также если придется производить ремонтные работы другому электрику, то не надо будет тратить много времени на разбирательства что и где находится.

Наиболее популярные варианты:

  • подсоединения двухполюсного к электрической линии, имеющей одну фазу;
  • присоединение четырехполюсного к цепи, имеющей три фазы с применением нейтрального проводника;
  • подсоединение четырехполюсного к электролинии, обладающей тремя фазами без применения нейтрального проводника;
  • подсоединение четырехполюсного УЗО в электроцепи, однофазного тока.

Электрификация

Чтобы правильно осуществить электрификацию объекта любой сложности нужно выполнить следующие действия:

  • составить электрическую схему с учетом всех особенностей электропроводки конкретного объекта;
  • грамотно определить суммарную потребляемую мощность;
  • определиться с количеством электрических групп и мощностью каждой группы;
  • определиться с местом установки распределительного щитка и на какое количество модулей он должен быть;
  • подобрать прибор учета (электросчетчик);
  • правильно осуществить подсоединение отходящих и приходящих линий;
  • осуществить подключение щита к сетям энергопоставляющей компании.

Схема подключения УЗО

Рассмотрим способы установки УЗО в различных сетях.

Однофазная сеть

В таких сетях чаще всего устанавливают однополюсные УЗО.

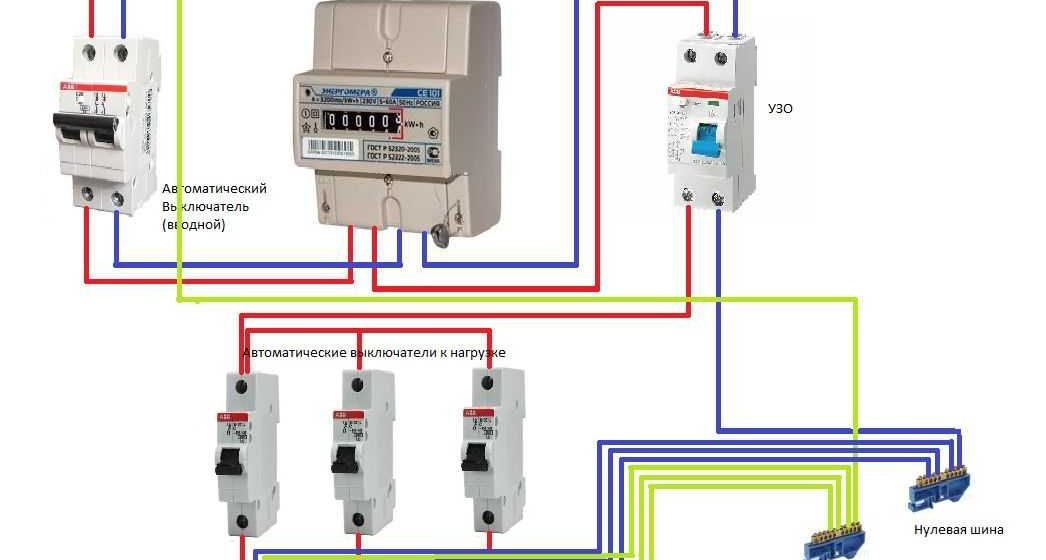

В однофазных сетях УЗО устанавливается сразу после электросчётчика перед группой автоматических выключателей

В среде профессиональных электриков принято заводить контактные соединения в УЗО и автоматические выключатели только сверху вниз. Мы рекомендуем придерживаться этого правила по следующим причинам:

  • в некоторых моделях таких приборов при подключении снизу увеличиваются потери (снижается КПД устройства);
  • если ремонтными работами в электрощите будет заниматься другой специалист, то при общепринятом способе подключения он не запутается и не ошибётся.

На приведённой схеме общее УЗО (поз. 2) обеспечит противопожарную защиту осветительных цепей (автоматические выключатели на 10 А, поз. 5, 6, 12) и подстрахует прочие УЗО.

Каждое «розеточное» УЗО обслуживает по три группы розеток, оснащённых автоматическими выключателями. Устанавливать УЗО на каждую группу было бы накладно, поэтому предлагается своего рода компромисс: с одной стороны, схема удешевляется за счёт сокращения количества применяемых УЗО, с другой — при срабатывании одного из них будет обесточена не вся сеть, а только её часть.

Обнаружить цепь с утечкой тока будет достаточно просто: если, к примеру, сработает (отключится) УЗО поз. 7, нужно отключить автоматы поз. 8, 9 и 10 (отвечают за группы розеток 2, 3 и 4), затем включить УЗО поз. 7 и по очереди включить упомянутые автоматы. Как только будет включён автомат цепи с утечкой тока, УЗО тут же отключится.

Нулевой проводник после противопожарного УЗО поз. 3 нужно закрепить на общей нулевой шине (поз. 4). Затем от этой шины «ноль» протягивается ко всем остальным УЗО и дифференциальному выключателю. Поскольку дифференциальный выключатель (поз. 13) обслуживает выделенную линию, нулевой проводник после него заводится не на нулевую шину, а прямо на нагрузку.

В данной схеме имеются ещё две нулевые шины — они обозначены позициями 11 и 18. К первой подключаются нулевые проводники УЗО поз. 7 и розеток поз. 2, 3 и 4, а ко второй — нулевые проводники УЗО поз. 14 и розеток 5, 6 и 7. Если бы их не было и все приборы подключались бы только на общую нулевую шину, то при появлении утечки тока в одной из розеточных групп с большой вероятностью могли бы отключиться оба «розеточных» УЗО (поз. 7 и 14) либо общее УЗО (поз. 3).

Нулевые проводники осветительных цепей (автоматы поз. 5, 6 и 12) выводятся на общую нулевую шину (поз. 4), минуя УЗО.

Проводники заземления выводятся на шину РЕ (поз. 19).

Видео: как правильно подключить УЗО

https://youtube.com/watch?v=Yr8S-0dpNgg

Трёхфазная сеть

В таких сетях у нас чаще всего устанавливают 4-полюсные УЗО. Подключается оно по тому же принципу, что и в однофазной сети.

Учтите, что в УЗО различных производителей нулевая клемма может располагаться как слева, так и справа. Поэтому перед подключением нужно внимательно изучить схему, изображённую на корпусе выключателя или в его паспорте.

Общее трёхфазное УЗО предохраняет цепь только от возгорания, для защиты от поражения электрическим током на каждую фазу устанавливают отдельное устройство

УЗО этого вида (3-фазные 4-полюсные) бывают только противопожарными. Для защиты людей от поражения током на каждой линии нужно дополнительно установить однофазное УЗО с уставкой тока утечки не более 30 мА. При этом у каждой линии должен быть свой нулевой проводник, который выводится к соответствующему УЗО.

Подключение УЗО в однофазной сети

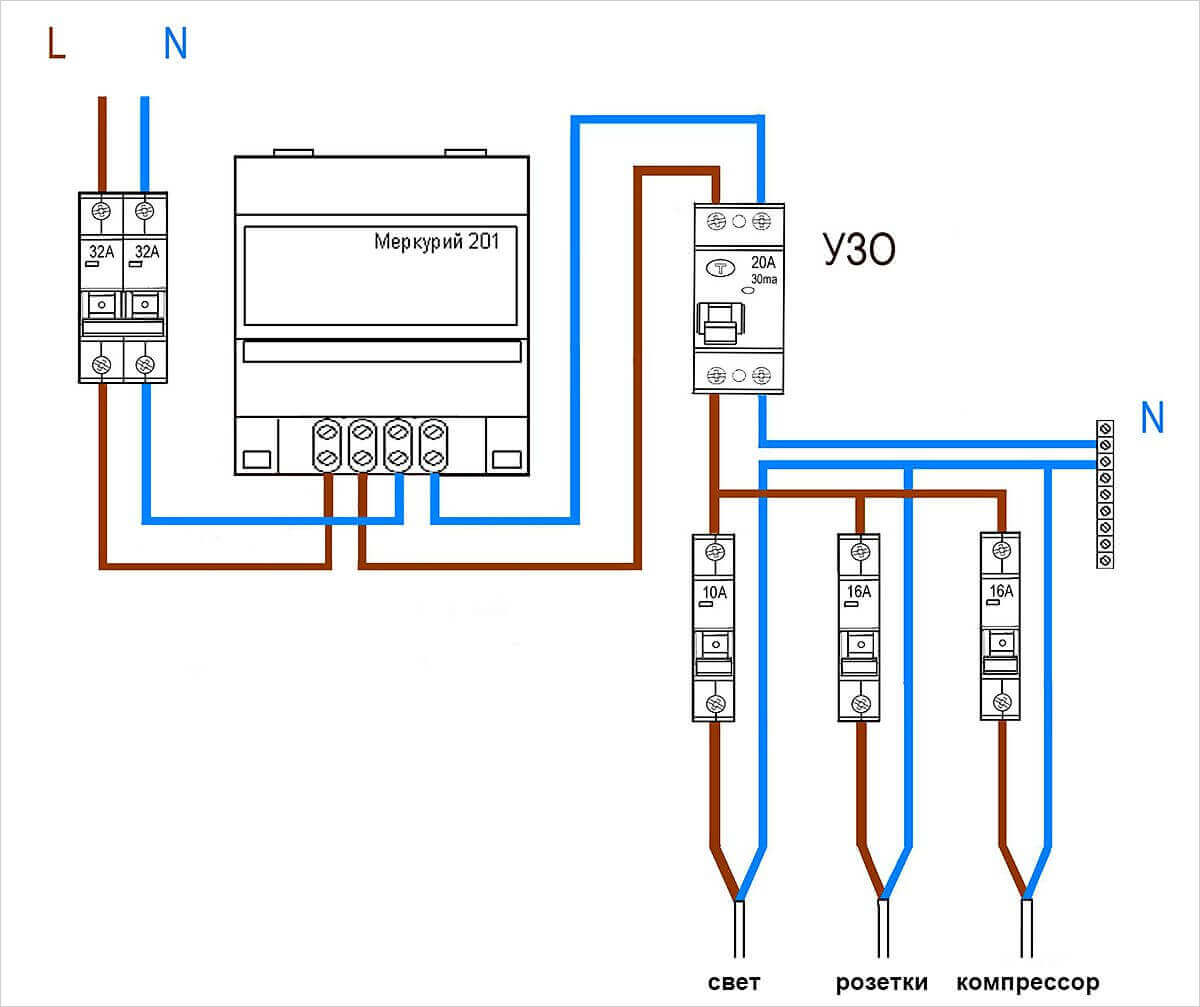

Способ 1: общее УЗО для всей сети

При такой схеме УЗО устанавливается между двухполюсным вводным автоматом (в электрощитке дома или квартиры) и группой автоматов, установленных на освещение и группу розеток.

У такой схемы подключения есть минусы и плюсы. Предположим утечка тока произошла в розетке, к которой подключена стиральная машинка. В этом случае общее УЗО отключит все группы автоматов, которые есть в квартире. Это безусловно минус данной схемы, так как определить, где конкретно произошла утечка, будет проблематично. Придется выключить все автоматы после УЗО, включить УЗО и включать по одному каждый автомат. Тот, после которого устройство отключится и будет питающим «проблемную» линию.

Плюсом же данной схемы является существенная экономия, так как нужно будет купить всего одно двухполюсное УЗО, которое стоит порядка 1500 — 2500 рублей (в зависимости от производителя).

Обратите внимание, что в схеме предусмотрено заземление (PE), которое идет непрерывно от заземляющей шины к каждой розетке согласно ПУЭ 1.7.83. Такой же вариант заземления использован и в последующих схемах

Способ 2: общее УЗО и групповые УЗО

Эта схема является несколько усложненным вариантом предыдущей. Здесь в щитке после вводного автомата устанавливается общее УЗО, от которого фаза отходит к каждому автомату, а ноль приходит на нулевую шину N (между вводным автоматом и УЗО стоит дополнительно счетчик). Затем фаза от каждого группового автомата идет на каждое групповое УЗО, на которые также приходит ноль с нулевой шины.

Такая схема фактически двойную защиту. Если произойдет утечка дифференциального тока на какой-либо линии, тогда отключится только один групповой УЗО, и найти проблему будет несложно. В случае, если групповое УЗО окажется неисправным, тогда сеть отключит общее УЗО.

Преимущество такой схемы подключения в двойной защите — вероятность, что неисправны и групповое, и общее УЗО практически нулевая.Но придется потратиться на дополнительные устройства.  Существует вариант установки только групповых УЗО без общего — будет чуть дешевле, но теряем одну ступень защиты.

Дополнительные схемы подключения

В некоторых европейских странах используются защитные устройства исключительно с 2 полюсами, это обусловлено принятыми у них правилами по технике безопасности. Такая практика позволяет отказаться от дополнительного монтажа нулевых шин: после автоматов сразу следуют проводники, фазовые и нулевые кабели напрямую идут к обсуживающимся приборам.

В России используются автоматические выключатели с 1 полюсом, что обуславливает необходимость наличия дополнительных нулевых шин.

Наиболее оптимальным способом их внедрения является следующая практика:

  1. Монтаж нулевой шины непосредственно в корпус устройства, что позволяет отказаться от обилия подобных элементов внутри электрощита.
  2. Внутрь одного устройства можно одновременно разместить 2-4 шины, которые при этом будут изолированы друг от друга.
  3. Заземляющие проводники при этом выводятся и подсоединяются к контактной шине, такой вариант допустим для большинства современных систем заземления.

Подключение проводов к УЗО

При подключении УЗО своими руками надо знать, куда подключать провода от нагрузки, а куда фазное напряжение и ноль. Клеммы для подключения проводов находятся на лицевой панели корпуса: сверху и снизу. Для двухполюсных автоматов — по два, для четырехполюсных — по четыре.

Внешний вид УЗО и назначение элементов

В верхние гнезда подключаются провода от счетчика или вышестоящего оборудования. К нижним подключается нагрузка или устройства низшего уровня. Если говорить о подключении противопожарного УЗО, то к нему подключаются провода, которые идут от счетчика. С выхода нейтраль заводится на шину, фазы (или фаза) идут дальше. В любом случае соблюдается правило: вход сверху, нагрузка или нижестоящие устройства — снизу.

Еще пару слов о том, как крепить провода. Это зависит это от фирмы-производителя и конкретной модели. Обычно используются винтовые зажимы. В этом случае надо винт открутить на пару оборотов, завести провод, затянуть винт, несколько раз основательно «дернуть» провод, проверяя качество затяжки. Через пару часов винты желательно подтянуть. За это время медь немного просядет, что ухудшит контакт.

УЗО в разрезе

В более дорогих моделях фирм Legrand («Легранд»), Shnaider Elektric («Шнайдер Электрик») — стоят пружинные зажимы. В них провода просто вставляются. Внутри расположена пластина, которая этот провод зажимает.

Еще пару советов насчет подключения многожильных проводов. Их в зажимы завести бывает проблематично, поэтому перед подключением на каждый провод надевают наконечник и опрессовывают его. Для подключения к защитным устройствам обычно используют обжимные гильзы подходящего диаметра. После этого завести провод в разъем несложно.

https://youtube.com/watch?v=56gT1Edvhgw

Подключение однофазного УЗО

При самостоятельном подключении однофазных защитных устройств, чаще всего совершается ряд однообразных ошибок, что делает систему неработоспособной.

Для того, чтобы избежать их, необходимо четко следовать следующей пошаговой инструкции:

  1. Первоначально необходимо перевести автоматический выключатель в режим, при котором его проводники будут полностью обесточены.
  2. После этого производится монтаж защитного отключающего устройства внутрь электрощита.
  3. К выходным клеммам производится подключение проводников с фазой и нулем.
  4. К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя.
  5. К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка.
  6. Для осуществления проверки правильности подключения и работоспособности системы, необходимо вернуть напряжение на проводники автоматического выключателя, затем перевести защитное устройство в рабочий режим и обеспечить его напряжением. Для этого необходимо всего лишь подключить к электросети любой бытовой прибор, который находится в зоне охвата его защиты. Если после этого срабатывание устройства не произошло, то схема была реализована верно.
  7. Последним этапом является проверка непосредственно УЗО, которая осуществляется путем нажатия кнопки тестирования. Отключение прибора после этого действия свидетельствует о том, что защитная система функционирует правильно.
