Рабочие частоты
Металлоискатель связывает в себе сложные параметры, порой взаимоисключающие друг друга. К примеру, если понизить частоту, вырабатываемую генератором, можно добиться большей глубины поиска, но при этом увеличится потребление энергии, а также снизится показатель чувствительности, а также и мобильности по причине увеличения катушки. Но в основном все параметры, так или иначе, имеют привязку к показателям частоты генератора, а потому подобные устройства классифицируют именно по параметру диапазонов рабочих частот.
Электрическая схема металлоискателя
СНЧ
Схема простого металлоискателя, предусматривающего работу в диапазоне примерно от 100 до 500-600 Герц, называется сверхнизкочастотной. Подобные устройства являются любительскими, мощностью не более сотни ватт. Подобные приборы являются слабыми и без применения компьютерной обработки сигнал распознать практически невозможно.
НЧ
Следующий класс металлоискателей — низкочастотные. Немного мощнее предыдущих, схема проста, имеют устойчивость к помехам, но чувствительность, все же, достаточно мала. При потреблении энергии более 10 Ватт глубина возможного поиска составит около 5 метров. Неудобство их также в том, что, помимо металла, они реагируют и на крупные фрагменты камня или бетона. Наилучший сигнал обнаруживается на черные металлы, а потому подобный металлоискатель также называют магнитодетектором. Имеют низкую чувствительность к свойствам почвы.
ПЧ
Еще одна классификация — металлодетекторы повышенных частот — в несколько десятков килогерц. Они обладают менее хорошей помехоустойчивостью, по сравнению с НЧ. Удобны при исполнении с использованием импульсного режима, о котором будет рассказано чуть позже. Недостаток подобных приборов в том, что при повышенной минерализации или в болотистой местности они совсем перестают принимать измененный сигнал, вследствие чего не «видят» металлов.
ВЧ
Самый мощный металлоискатель, подходящий для поиска драгоценных металлов, но на небольшой глубине. Неплохо подходит для нахождения золотых изделий, потерянных отдыхающими в песке на пляжах. Глубина проникновения сигнала в грунт — не более 80–90 см. Результаты работы зависят от мощности катушки передатчика, работают с результатом только по сухому немагнитному грунту, к которому и относится песок.
Металлоискатель на транзисторах. Схема
Импульсники
Подобные металлоискатели — это лучшее оборудование из линейки. Они стоят отдельно от других подобных устройств. Дело в том, что поступление тока на катушку у них происходит в импульсном режиме. Есть возможность задать частоты подачи импульса в низких диапазонах, а длительность, определяющую область спектрального состава — в повышенных или высоких частотах. Таким образом, получается металлоискатель, объединяющий наилучшие качества всех категорий детекторов, либо прибор, который можно перенастроить, в зависимости от требуемых параметров.
https://youtube.com/watch?v=KmIcTa5Mp0g
Схема металлоискателя Pirat:
Микросхема NE555:
Транзистор IRF740:
Переменные резисторы:
Вот как должно получится:
Для К157УД2 лучше поставить переходную панельку, да и для NE555
тоже можно поставить, не помешает!))
Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо
Схема металлоискателя «Пират», очень проста и понятна даже начинающим радиолюбителям. Она состоит из двух микросхем, которые не нужно прошивать или программировать. Собрать её очень легко, нужно просто припаять все детали в нужные места!))
Внимание! Делаю на заказ МД «Пират», пишите в скайп kavinskiy или пишите комментарии! Спасибо!
Питается металлоискатель pirat, от 12 вольт, можно использовать обычные батарейки, но лучше конечно взять хороший аккумулятор, к примеру от шуруповёрта. Лично я использую именно её, точнее те аккумуляторы, которые в ней находятся.
Поисковая катушка металлоискателя Pirat, намотана на оправе 190 мм. и содержит 25 вирков, провода ПЭВ 0.5 мм.
Характеристики металлоискателя:
Потребляемый ток 30-40 мА
Реагирует на все металлы, дискриминации нет
Чувствительность 25 миллиметровая монета — 20 см
Крупные металлические предметы — 150 см
Все детали не дорогие и легкодоступные.
Необходимые детали для сборки:
pirat_detali
Схема металлоискателя Pirat:
НА УД2 (1)
В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал.
pirat_microshema1
Микросхема NE555:
NE555N
Транзистор IRF740:
pirat_tranzistor_1
Переменные резисторы:
pirat_rezistor_1
Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше:
pirat_condensatori
Распечатываем эскиз платы на простой бумаге:
pirat_pechatka_1
Вырезаем под ее размер кусок текстолита:
pirat_pechatka_2
Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий:
pirat_pechatka_2
Вот как должно получится:
pirat_pechatka_3
pirat_pechatka_4
pirat_pechatka_5
После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.
pirat_pechatka_6
pirat_pechatka_7
pirat_pechatka_8
Для К157УД2 лучше поставить переходную панельку, да и для NE555 тоже можно поставить, не помешает!))
pirat_montag_1
pirat_montag_2
pirat_montag_3
Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм
pirat_provod
Я наматывал катушку на простой кастрюле, диаметров 190 мм. после чего, обмотал всё изалентой:
pirat_katuschka
По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая.
Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.
pirat_katuschka_3
pirat_katuschka_2
Катушка должна быть, как можно ровной. Динамик взял первый попавшейся.
Теперь все подключаем и пробуем схему на работоспособность.
После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.
На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.
Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов)
pirat_gotoviy
И на последок, кидаю видео работы пирата!
Испытания дама проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.
Скачать печатную плату в формате Sprint-Layout можно здесь!
для такого метало детектора.
Так называемая «бабочка»
Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.
Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.
Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.
Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.
Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.
Электрическая схема
Есть два варианта изготовления:
- учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
- для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.
Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.
Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:
- R1 предназначен для настройки частоты генератора и достижения того самого баланса;
- R2 грубо настраивает чувствительность;
- с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.
Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).
Настройка «бабочки»
Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.
Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.
Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.
Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.
Механическая часть
Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).
Искатель «бабочка» готов к работе.
П О П У Л Я Р Н О Е:
Схема данного металлодетектора простая, из активных элементов одна микросхема, транзистор и несколько диодов. Несмотря на простоту схемы металлодетектор, способен среагировать на приближение медной монеты (диаметром 2,5 см) к катушке на расстоянии около 10 см, а крупные предметы из цветных металлов, на расстоянии более 1 метра!
Простой металлоискатель своими руками
Ранее мы рассматривали различные схемы металлоискателей. Их можно посмотреть во вкладке «Схемы радиолюбителям/металлоискатели». Сегодня рассмотрим схему простого металлодетектора с довольно неплохими характеристиками.
Схема построена на одной микросхеме, в составе которой четыре операционных усилителя.
Схема простая и рекомендована начинающим радиолюбителям.
С помощью простой схемы на одном транзисторе можно обычный радиоприёмник АМ-диапазона (СВ/ДВ) превратить в металлодетектор!
Схема способна определять цветной или черный металл с расстояния до 20 см, в зависимости от размера объекта обнаружения.
- Какие схемы наиболее подходят для использовании на металлоискателе?
а) Транзисторная или NE555.
б) КР 1006 ВИ1, NE555 или Am2504.
- Какую схему предпочтительнее всего использовать для установки на Пират и почему?
а) Транзисторную — она увеличит радиус действия прибора.
б) NE555, поскольку она обеспечит лучшую стабильность при работе.
- Какой источник питания подключают к плате для работы металлоискателя?
а) Одну батарейку типа Крона.
б) Четыре батарейки Крона, что соединены параллельно.
в) Один аккумулятор.
- При сборке аппарата на транзисторе, что обозначает резистор R1?
а) Частота генерации.
б) Длительность импульса.
Советы по сборке металлоискателя своими руками от мастера №2
Главное орудие для поиска чёрного или цветного металла – это металлоискатель. Некоторые предпочитают приобретать этот прибор в магазине или на рынке, однако металлоискатель можно собрать и своими силами. Для этого не потребуется обладать массой талантов или специализированными знаниями. Достаточно знать ключевые моменты, которые позволят собрать прибор самостоятельно. Также придётся приобрести некоторые составляющие будущего прибора. Обычно список трат невелик, особенно если сравнить с ценой профессионального и качественного металлоискателя. Тем не менее, обойтись совсем без приобретений каких-либо компонентов практически невозможно, если, конечно у вас нет груды лома радиодеталей.
Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками
Необходимые инструменты и материалы
Для сборки металлоискателя своими руками понадобятся:
- Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
- Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.
В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.
Подготовка деталей
Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.
Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.
Чувствительного металлоискателя на базе схемы двухконтурного осциллятора
Этапы изготовления:
- Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
- Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
- Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
- Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
- Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
- Припаивают согласно схеме выводы катушечных детекторов.
- Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
- Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
- Фиксируют элементы клеем и замазывают масляным лаком.
- Прикрепляют к подставке рукоятку.
На трансформаторе с Ш-образными пластинами
Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.
Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.
В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.
Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.
Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.
На транзисторах
Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.
Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.
На микросхеме К561ЛЕ5
Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.
Подробная инструкция металлоискателя терминатор 3 своими руками
Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.
Для начал следует подготовить необходимое оборудование, а именно:
- мультиметр, который измеряет скорость.
- LC метр.
- Осциллограф.
Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:
- Включить питание.
- Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
- Коснуться пальцами разъема датчика.
- При включении должен мигнуть, а затем погаснуть светодиод.
Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.
Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.
На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.
Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.
Список деталей для металлоискателя терминатор 3
В качестве деталей для металлоискателя трио понадобятся:
При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.
Настраиваем металлодетектор “Пират” с помощью резисторов
Если все детали были установлены правильно, металлоискатель начнет работать сразу же при первом подключении к питанию. Для работы такому прибору необходимо напряжение 9-12 В. Проще всего использовать батарейку типа крона. Одной такой батарейки хватает на 3-6 часов непрерывной работы.

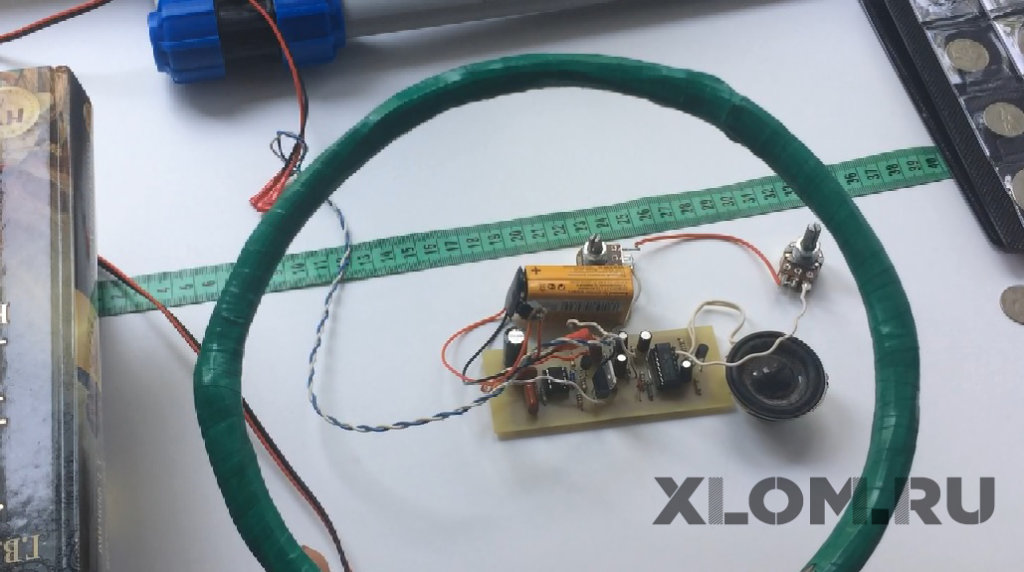

Готовая плата для пирата
Когда металлодетектор включится, он начнет издавать характерное гудение (именно оно при поиске будет сигнализировать о находке). Необходимо произвести настройку. Подкручиваем резистор 10 кОм до щелчков, затем выкручиваем немного в обратную сторону, до исчезновения сигнала.
При помощи резистора на 100 кОм производим более точную настройку над металлическим предметом (настраиваем необходимую чувствительность).
При желании можно установить на контакт от питания переключатель, тогда металлоискатель будет включаться кнопкой. Это облегчит его эксплуатацию, каждый раз не нужно будет вытаскивать батарейку.

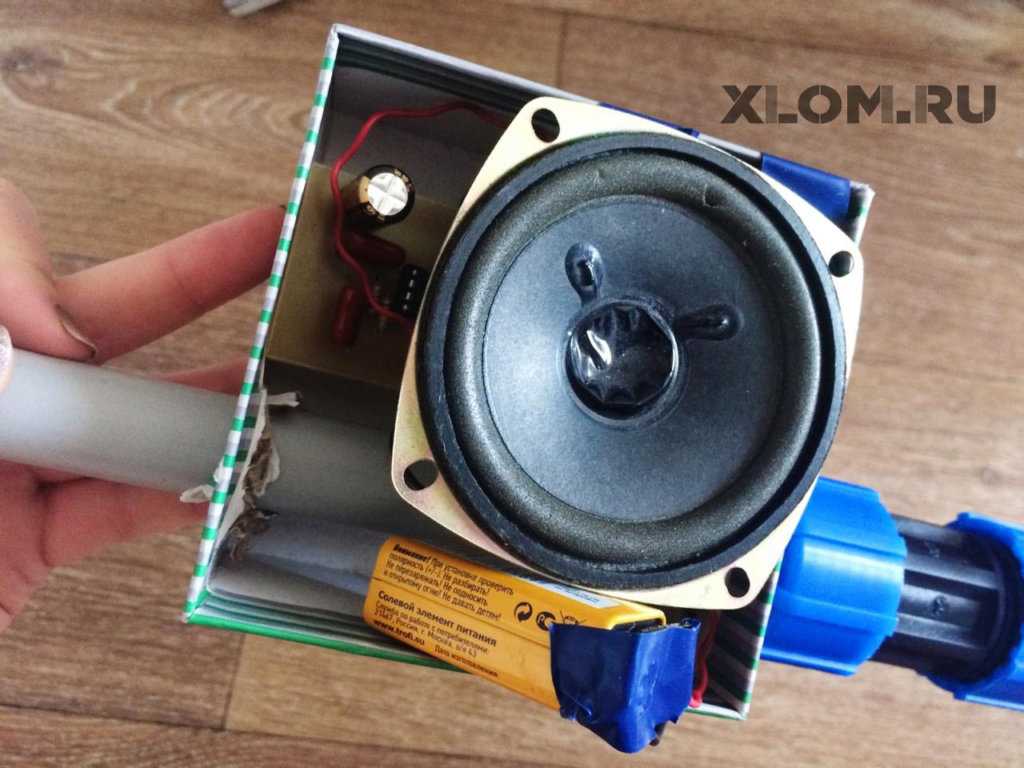

Собранный блок металлоискателя с динамиком и батарейкой Крона
Металлоискатель пират своими руками – подробная инструкция в изготовлении.
Для начала Вам нужно будет изготовить печатную плату, на которой будут размещены все основные узлы металлоискателя. Изготавливать будем так называемым методом ЛУТ – «лазерно-утюжной технологии». Дальше кратко опишем все этапы и подготовительные работы:
Для начала Вам нужно будет распечатать на лазерном принтере саму схему, используя при этом программу Sprint-Layout
Печатать рекомендуется на фотобумаге с наименьшей плотностью.
Подготавливаем из текстолита заготовку размером 84х31, шкурим ее и очищаем растворителем.
Прикладываем сверху распечатанную схему и, накрыв чистым листом бумаги, аккуратно проглаживаем горячим утюгом, что бы тонер с фотобумаги перешел на плату.
Когда тонер закрепится на схеме, помещаем ее в воду и аккуратными движениями пальцев счищаем ненужную бумагу.
Осторожно подправляем иголкой размазанные участки, после чего помещаем плату в раствор хлорного железа или медного купороса на 1-2 часа.
Удаляем тонер с помощью растворителя, далее сверлим отверстия под конструктивные элементы.
И наконец, плату осталось залудить. Намазываем поверхность раствором «ЛТИ-120», после чего аккуратно размазываем припой паяльником.
Хороший металлоискатель своими руками
Дело было уже несколько лет назад. Хотелось чем-то занять руки, да и скоротать вечера, приближая кладоискательский сезон. Решено было собрать металлоискатель. Для сборки выбрал схему металлоискателя “Пират”. Так как она не сложная, но и аппарат сам довольно интересный. Сборка была начата с поисков деталей. Пришлось даже ездить в мастерскую за некоторыми резисторами. Когда все было найдено, необходимо было приготовить печатную плату, а именно вытравить ее методом ЛУТа. Далее дело было за малым: впаять все детали. Ну и проверить готовую плату. С первого раза она не включилась. Оказалась неисправной микросхема К157УД2. Поменяв ее, схема заработала!
Теперь можно заняться корпусом. В его качестве был взят корпус от Кощей 5И, изготовлена новая передняя панель. Дело за катушкой. Для катушки лобзиком был вырезан каркас и по боковой грани выточен паз, где была намотана обмотка катушки, припаян кабель с разъемом. Штанга же была изготовлена из пластиковых труб и фитингов. Подлокотник вырезан из канализационной трубы. Получилось все довольно таки культурно. Прибор получился легким, но недостаточно жестким.
В итоге получился рабочий качественный прибор. Единственный его минус – это отсутствие дискриминации металлов. Поэтому, для поиска монет он, можно сказать, не пригоден. Ведь и гвозди, и монеты звенят одинаково.
Но с его помощью можно успешно копать металлолом и сдавать его в пункты приема, тем самым зарабатывать деньги! Есть видео с тестом данного аппарата. Снято оно было мной весной 2015 года.
https://youtube.com/watch?v=TjD-Y91r4RU
Источник
Металлоискатель «Терминатор 3» своими руками: подробная схема и видеоинструкция по сборке
Металлоискатель «Терминатор 3» многие годы занимает почётное место в рядах самодельных металлоискателей. Двухтональный прибор работает по принципу баланса индукции.
Схема «Терминатора 3»
Его главными особенностями являются: небольшое энергопотребление, дискриминация металлов, режим цветных металлов, режим только золото и очень хорошие характеристики глубины поиска, по сравнению с полупрофессиональными фирменными металлоискателями. Мы предлагаем вам самое подробное описание сборки подобного устройства от народного умельца Виктора Гончарова.
https://youtube.com/watch?v=MehJE32YBvk
Типы
Сверхнизкочастотный искатель — это простейшее устройство. О том, как сделать металлоискатель своими руками по сверхнизкочастотной схеме, знает каждый школьник. Но это не значит, что такой искатель неэффективен. Как раз наоборот. При грамотной настройке можно добиться хороших результатов.
Импульсный искатель — это более глубинный аппарат. С его помощью можно легко найти драгоценности, монеты и другие мелочи на больших глубинах. Такие схемы популярны среди профессиональных кладоискателей.
Устройство, работающее на биениях, позволяет обнаружить в недрах земли совершенно любой предмет из металла или минерал на глубине до метра. Он рассчитан на определенные виды сплавов. Это дешевый в сборке аппарат.
Радиодетектор способен находить металлы на глубине до метра. Сделать его просто. Это подходящее устройство для новичков, но не является популярным среди копателей.
Основные параметры
Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.
Глубина обнаружения
На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).
https://youtube.com/watch?v=eY0SHZNyKu4
Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.
Глубина обнаружения металлоискателем
Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.
Частота работы
Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.
https://youtube.com/watch?v=Re57fsmL_RY
Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.
https://youtube.com/watch?v=s04zi4Pvk74
https://youtube.com/watch?v=6Pq38j54g-g
Как и из каких материалов можно сделать металлоискатель
Самый простой путь, найти в магазине готовый набор деталей для сборки металлоискателя, или приобрести его через интернет. В хороший набор входит печатная плата, с установленными деталями, от вас потребуется лишь правильно сделать и подсоединить катушку. В зависимости от купленного вами набора, катушек может быть несколько, но зачастую её необходимо будет изготовить самостоятельно. В описании, прилагаемому к набору, всегда указаны все параметры катушек, количество витков, диаметр катушки и сечение провода. В некоторых наборах провод входит в его состав.
Собираем металлоискатель:
- Сборка конструкции катушки металлоискателя. Согласно инструкции делаем каркас для катушки нужного диаметра, материалом в домашних условиях, может служить пенопласт или пенополистирол, подходящей толщины, их легко обрабатывать и они имеют малый вес. Наматываем, указанное в описании, количество витков закрепляем концы проводов катушки, любым доступным способом, например, изолентой или скотчем.
- В домашних условиях сделать штангу, для катушки, можно, например, из старой раскладной удочки, для удилищ чаще всего служит углепластик – это очень прочный и лёгкий материал. Прикрепляем катушку к нижней части штанги с помощью самодельной скобы. Ближе к верхнему концу штанги, прикрепляем пластиковую коробочку, подходящего размера, для платы металлоискателя и батареи питания.
Электрический монтаж:
К концам катушки, установленной на штанге, подключаем двухжильный, гибкий, экранированный (имеющий наружную металлическую оплётку) провод. В крайнем случае при отсутствии экранированного, берём два тонких одиночных провода и скручиваем их между собой так, чтобы получилась «косичка». Это необходимо чтобы уменьшить количество помех.
Другие два конца провода подключаем к плате из набора, к каким точкам подключать, узнаём из инструкции к нему. Для подключения этих концов провода, возможно, потребуется паяльник, а также припой и флюс (обычно это канифоль).
Определяем по инструкции точки подключения для батареи питания, подсоединяем разъем к этим точкам (сама батарея к разъёму не подсоединена!)
ВНИМАНИЕ: это нужно сделать очень аккуратно, а главное правильно, потому что, если ошибётесь и перепутаете плюс и минус батареи, то ваш металлоискатель, мгновенно выйдет из строя не успев заработать.
Наладка:
- Перед тем, как включать металлоискатель в домашних условиях ещё раз внимательно проверяем правильность всех соединений.
- Подключаем батарею питания к разъёму (соблюдая полярность).
- Включаем кнопку питания. Если монтаж выполнен правильно, то в наушниках должен появиться звук. При отсутствии звука плавно поворачивая элемент настройки частоты генератора, добиваемся возникновения в наушниках свиста.
- Вращая элемент настройки, добиваемся понижения тона звука, до самого низкого (возможно, даже до отдельных щелчков). Если все получилось, то подносим катушку к какому-нибудь металлическому предмету, тон звука в наушниках должен измениться. На этом основная настройка завершена.
Эксплуатация:
- Принцип поиска металла заключается в следующем, перемещаем катушку над поверхностью земли на высоте 3–5 см и внимательно слушаем звук в наушниках, изменение тона звука, повышение или понижение тона свидетельствует о наличие металла в этом месте.
- Перемещать поисковую катушку следует зигзагообразно и с небольшой скоростью, при этом продвигаясь вперёд. Заметив изменение тона, замедляют движение и проводят над этим местом несколько раз влево-вправо, стараясь уловить момент наибольшего, здесь и будет металлический предмет.
