Содержание

Что такое электрическая схема?

Отыщите конденсаторы, расположенные около входа каскада, а также на его выходе

Однако на самом деле разбираться в них важно для каждого автомобилиста, ведь если вы знаете, как читать электрические схемы, впоследствии сможете значительно сэкономить на услугах профессиональнов. Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста

Как сказано выше, любая бортовая сеть включает в себя источники энергии, потребители, проводники, а также компоненты управления.
Датчик 3-х выводной.
Вам стоит определить место объединения электрода с выводом нагрузки, так как в данном месте усиленный сигнал полностью снимается с каскада. Типы цепей В первую очередь вам нужно научиться отличать стандартные цепи питания от сигнальных.
На схемах провод при входе в жгут имеет наклон в сторону, куда он проложен. Повышение температуры деталей ускоряет их окисление.
Именно по указанной причине многие люди, которые занимаются этим профессионально, штудируют специализированные учебники по схемотехнике.
Если то или иное число отмечено в кружке, то это говорит о том, что перед вами соединение проводника с минусом. Эти устройства обычно располагаются децентрализованным образом.
К примеру, ЗЧ — зелено-черный, ЖГ — желто-голубой и т.
Как читать электросхемы VAG, Часть 1

Диагностика электрооборудования

Прежде чем приступить к ремонту электрооборудования, необходимо выяснить причины возникновения неисправности. Находят поломки с помощью диагностики, для выяснения причины использует различные инструменты и оборудование:

  • мультиметры, вольтметры, омметры;
  • стенды для проверки генераторов или стартеров;
  • сканеры для компьютерной диагностики двигателей или автоматической трансмиссии.

Диагностируя аккумулятор, ареометром проверяют плотность электролита в банках, с помощью нагрузочной вилки выясняют, аккумуляторная батарея способна работать под нагрузкой. Диагностика электрооборудования – дело непростое, зачастую в электричестве гораздо сложнее найти причину неисправности, чем сделать сам ремонт. Именно поэтому автоэлектрики пользуются большим спросом, а за их работу берется почасовая оплата.

Как правильно читать электрические схемы: типовые правила и полезные советы

После ознакомления с УГО и общими принципами можно приступить к изучению чертежей. Следующие данные помогут правильно понимать описание работы электрической схемы, упростят изучение её особенностей. Каждая радиодеталь отмечена латинскими буквами и цифрами. Нумерация выполняется по направлению сверху вниз, слева направо (по аналогии с написанием буквы «И»).

Если места достаточно, рядом указывают номинал. На крупных чертежах с мелкими обозначениями соответствующие записи заносят в сводную таблицу. В некоторых случаях приводится номинальное расчётное напряжение (для конденсаторов).

Обозначение мощности резисторов на электрической схеме

При отсутствии специальных пометок («пустой прямоугольник») подразумевается отсутствие ограничений. Это значит, что токи в цепи минимальны, подойдёт любая серийная деталь.

Принципиальная электрическая схема двухкаскадного усилителя звукового сигнала

Любое электронное устройство подключено к источнику тока. Здесь применена батарея (3), которая обозначена GB1 с учётом полярности. Аналогичные пометки («+» и «-») ставят около конденсаторов электролитического типа. Специальным значком (2)отмечена контрольная точка. Тут при настройке надо получить указанный рядом параметр. В данном примере силу тока устанавливают в диапазоне от 0,4 до 0,3 мА.

«Звёздочкой» помечен резистор (4), номинал которого надо подобрать в процессе сборки для корректной работы определённого транзистора. Вместо этого можно применить деталь с переменным электрическим сопротивлением. В разрыв цепи коллектора подключают измерительный прибор для настройки оптимального тока.

Так обозначают общий провод (2). Не нужно путать его с заземлением. Это общий для конкретной схемы проводник, который может быть подключён к минусовому/плюсовому выводу источника питания. Относительно него выполняются все измерения при настройке и поиске неисправностей. Его часто подключают к шасси (корпусу) изделия при сборке. На электрической схеме три и большее количество соединений указывают жирной точкой (5).

Какие требования предъявляют для согласования схемы расположения земельного участка?

Вот основные показатели застройки, которые должны быть отражены и описаны в СПОЗУ для ИЖС:

  • площадь земли,
  • площадь застройки,
  • коэффициент застройки (максимальный — 0,2),
  • плотность застройки (максимум — 0,4),
  • общая высота здания,
  • этажность здания,
  • общая площадь,
  • суммарная площадь по этажам.

На схеме должны быть отображены:

  • границы земельного участка,
  • границы проектируемого дома,
  • отступы от стен дома до границ участка (обычно это 5 м до дороги и подъездных путей и 3 м до границ соседнего участка),
  • размеры дома.

Исправления допускаются только при наличии подписи застройщика рядом с надписью «Исправленному верить». Корректные сведения указываются рядом, а не поверх ошибочных. Применение белого корректора не допускается.

Как читать электрические схемы реально

Давайте вернемся к простейшей схеме, состоящей из батареи гальванических элементов GB1, резистора R1 и светодиода VD1.

Как мы видим – цепь замкнута. Поэтому в ней протекает электрический ток I, который имеет одинаковое значение, поскольку все элементы соединены последовательно. Направление электрического тока I от положительной клеммы GB1 через резистор R1, светодиод VD1 к отрицательной клемме.

Назначение всех элементов вполне понятно. Конечной целью является свечение светодиода. Однако, чтобы он не перегрелся и не вышел из строя резистор ограничивает величину тока.

Величина напряжения, согласно второму закона Кирхгофа, на всех элементах может отличаться и зависит от сопротивления резистора R1 и светодиод VD1.

Если измерить вольтметром напряжение на R1 и VD1, а затем полученные значения сложить, то их сумма будет равна напряжению на GB1: V1 = V2 + V3.

Соберем по данному чертежу реальное устройство.

Как читать электрические схемы с минимальным набором радиодеталей мы разобрались. Теперь можем перейти к более сложному варианту.

Добавляем радиодетали

Рассмотрим следующую схему, состоящую из четырех параллельных ветвей. Первая представляет собой лишь аккумуляторную батарею GB1, напряжением 4,5 В. Во второй ветви последовательно соединены нормально замкнутые контакты K1.1 электромагнитного реле K1, резистора R1 и светодиода VD1. Далее по чертежу находится кнопка SB1.

Третья параллельная ветвь состоит из электромагнитного реле K1, шунтированного в обратном направлении диодом VD2.

В четвертой ветви имеются нормально разомкнутые контакты K1.2 и бузер BA1.

Здесь присутствуют элементы, ранее нами не рассмотрены в данной статье: SB1 – это кнопка без фиксации положения. Пока она нажата ее, контакты замкнуты. Но как только мы перестанем нажимать и уберем палец с кнопки, контакты разомкнутся. Такие кнопки еще называют тактовыми.

Следующий элемент– это электромагнитное реле K1. Принцип работы его заключается в следующем. Когда на катушку подано напряжение, замыкаются его разомкнутые контакты и размыкаются замкнутые контакты.

Все контакты, которые соответствуют реле K1, обозначаются K1.1, K1.2 и т. д. Первая цифра означает принадлежность их соответствующему реле.

Бузер

Следующий элемент, ранее не знакомый нам, — это бузер. Бузер в какой-то степени можно сравнить с маленьким динамиком. При подаче переменного напряжения на его выводы раздается звук соответствующей частоты. Однако в нашей схеме отсутствует переменное напряжение. Поэтому мы будем применять активный бузер, который имеет встроенный генератор переменного тока.

Пассивный бузер – для переменного тока.

Активный бузер – для постоянного тока.

Активный бузер имеет полярность, поэтому следует ее придерживаться.

Теперь мы уже можем рассмотреть, как читать электрическую схему в целом.

В исходном состоянии контакты K1.1 находятся в замкнутом положении. Поэтому ток протекает по цепи от GB1 через K1.1, R1, VD1 и возвращается снова к GB1.

При нажатии кнопки SB1 ее контакты замыкаются, и создается путь для протекания тока через катушку K1. Когда реле получило питание ее нормально замкнутые контакты K1.1 размыкаются, а нормально замкнутые контакты K1.2 замыкаются. В результате гаснет светодиод VD1 и раздается звук бузера BA1.

Теперь вернемся к параметрам электромагнитного реле K1. В спецификации или на чертеже обязательно указывается серия применяемого реле, например HLS‑4078‑DC5V. Такое реле рассчитано на номинальное рабочее напряжение 5 В. Однако GB1 = 4,5 В, но реле имеет некоторый допустимы диапазон срабатывания, поэтому оно будет хорошо работать и при напряжении 4,5 В.

Для выбора бузера часто достаточно знать лишь его напряжение, однако иногда нужно знать и ток. Также следует не забывать и о его типе – пассивный или активный.

Диод VD2 серии 1N4148 предназначен для защиты элементов, которые производят размыкание цепи, от перенапряжения. В данном случае можно обойтись и без него, поскольку цепь размыкает кнопка SB1. Но если ее размыкает транзистор или тиристор, то VD2 нужно обязательно устанавливать.

Электросхемы? — разберется даже школьник!

Такая схема состоит из отдельных функциональных систем — источников электроснабжения, устройств зажигания, приборов внешнего освещения, сигнализации и т.

Пример принципиальной электрической схемы автомобиля На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом. При работе двигателя со средней и большой частотой вращения коленчатого вала все потребители, в том числе и аккумуляторная батарея, получают энергию от генератора. При этом к контактной колодке или разъему может подходить несколько кабелей.

Электрическая схема представляет собой графическое на бумаге изображение специальных символов и пиктограмм, которые имеют параллельное или последовательное соединение.

Нельзя допускать попадания воды, смазочного материала, топлива или электролита на жгуты, соединители и отдельные провода. К ним относятся стеклоочиститель, отопитель кабины, контрольно-измерительные приборы, указатели поворотов, фонарь заднего хода, головные фары и некоторые другие потребители. Основными неисправностями в бортовой сети являются: — обрыв в цепи источников и потребителей электрической энергии; — чрезмерное снижение напряжения в цепи источников и потребителей электрической энергии; — короткое замыкание проводов и изолированных деталей и узлов приборов на корпус массу автомобиля. Все электрические цепи кроме цепей зажигания и пуска двигателя защищены от коротких замыканий и перегрузок.

Статья по теме: Методика измерения сопротивления петли фаза нуль

Схемами принципиальными пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте. Такое совмещение касается схем в основном автомобилей ранних выпусков. Они дают возможность проследить пути протекания тока внутри электрооборудования. На автомобиле для проверки исправности реле, например, К11 его можно заменить аналогичным, например К5.

Для этого конец дополнительного провода соединяют с выводом потребителя, а второй конец последовательно подсоединяют к выводам разъемов питающей цепи, двигаясь по направлению к источнику тока. Дело в том, что их электрооборудование было ограниченным, что позволяло легко запомнить связь элементов цепи и выучить все провода наизусть.

Системы электрооборудования автомобилей

Замыкание проводников и деталей аппаратов и устройств электрооборудования на корпус автомобиля возникает из-за разрушения изоляции при механическом или тепловом повреждении ее. В роли проводников выступают разноцветные провода, которые обозначаются в схеме в виде прямых линий. Для того чтобы убедиться в исправности предохранителя, необходимо включать поочередно потребители, защищенные этим предохранителем. Обозначение предохранителей на электросхемах Еще один элемент электрической схемы, передающий энергию — предохранитель.
Учимся читать электросхему автомобиля. Часть 1. Автоэлектрика.

Примеры популярных принципиальных электрических схем

Для примера рассмотрим несколько вариантов самых распространенных принципиальных электрических схем.

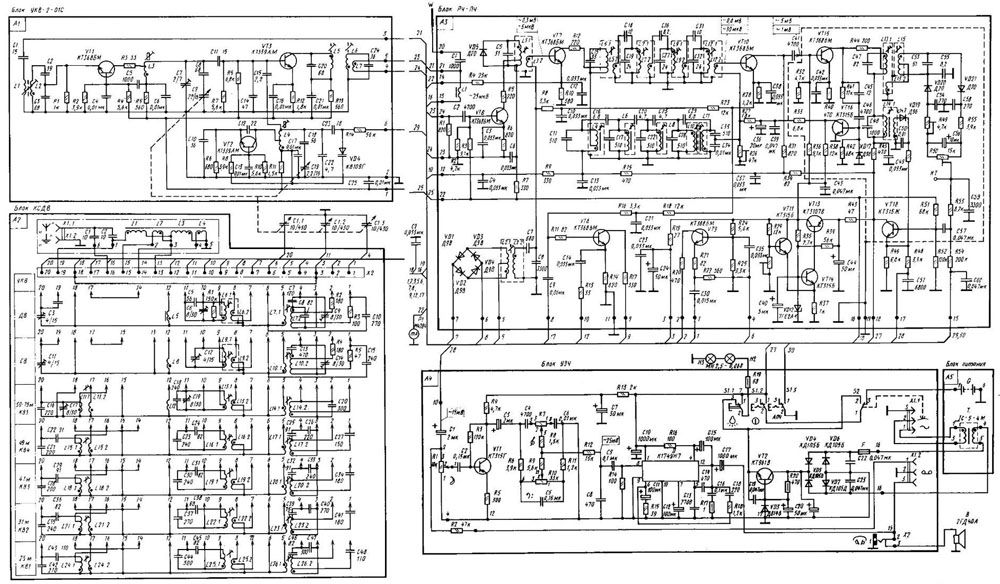

Схема принципиальная электрическая радиоприёмника Океан 209

Связь между тремя картинками, помещёнными в начале публикации, стала понятной.

На первой изображён приёмник Океан 209На второй – конструкция устройстваПринципиальная электрическая схема дополнена чертежами печатных плат, изображениями отдельных радиодеталей и монтажной инструкцией

Главный недостаток этой модели – отсутствие современного диапазона FM. Чтобы слушать любимые радиостанции, можно сделать модернизацию.

На чертеже красным цветом отмечены необходимые изменения в принципиальной электрической схеме

После подключения антенны настройкой L4 расширяют диапазон до нужных параметров. Изменяя положение сердечников L2 и L3 по стрелке штатного индикатора, устанавливают максимальную амплитуду сигнала отдельных станций.

Электрофон транзисторный Вега 109 стерео: схема электрическая принципиальная

Эта техника предназначена для прослушивания записей, созданных на виниловых пластинкахС помощью электрической принципиальной схемы можно сделать квалифицированный ремонт или подключить старую электронику в качестве усилителя звука к современному компьютеру

Проигрыватель Арктур 006: схема электрическая принципиальная

Эта техника в рабочем состоянии способна обеспечить высокий уровень качества при воспроизведении фонограмм с виниловых носителейВнимательное изучение электрической принципиальной схемы позволит сделать правильный вывод. Для полноценного использования это устройство надо дополнить внешним фон-корректором и усилителем звука

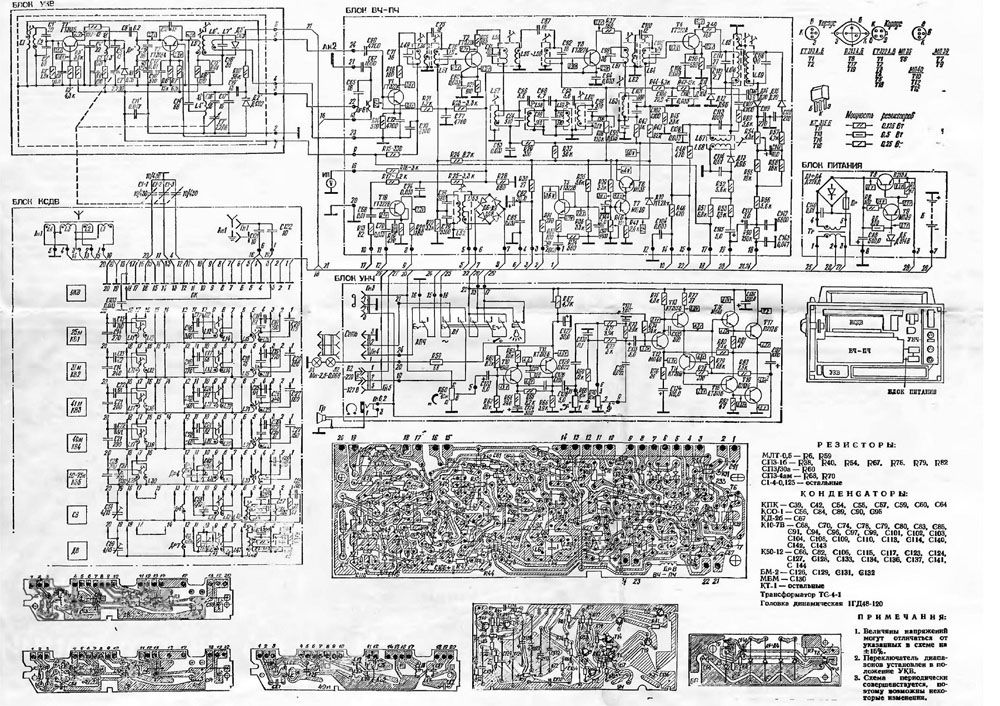

Океан 205: схема электрическая принципиальная

Этот радиоприёмник способен качественно выполнять свои функцииЭлектрическая принципиальная схема пригодится для замены вышедших из строй частей и настройки

Океан 214: схема электрическая принципиальная

Океан 214 в юбилейном вариантеНа этой принципиальной электрической схеме указаны параметры, которые используют для правильной настройки

Аппарат Алмаг 01: схема электрическая принципиальная с описанием рабочих процессов

Эту технику используют для лечения варикозов, гипертонии, других заболеваний с применением методик магнитной терапии

Полезный эффект образует серия импульсов длительностью 2−3 мс. Аналогичную технику используют в профессиональных медицинских и профилактических учреждениях. Данная модель приспособлена для эксплуатации в домашних условиях. Её не надо дополнительно настраивать. В стандартной комплектации есть подробные инструкции о правильном воспроизведении рабочих процессов.

Схема электрическая принципиальная поможет восстановить работоспособность блока питания без обращения в техническую мастерскую

Применение электрических принципиальных схем помогает экономить время и деньги. В некоторых ситуациях старую технику не берут восстанавливать с долгосрочными гарантиями даже опытные мастера. После освоения соответствующих навыков такие задачи будут решены самостоятельно без лишних затрат. Комментарии к публикации можно использовать для получения ответов на дополнительные вопросы.

Видео: «Как читать принципиальные электрические схемы»:

Как научиться читать электрические схемы автомобиля

Здравствуйте любители авторемонта своими руками. Сегодня я хочу поделится с вами простым способом, как читать электрические схемы автомобиля.

На самом деле чтение электросхем автомобиля не такое уж и сложное занятие. Но, как всегда повторюсь если у вас нет желания то лучше не лезьте в электросхемы автомобилей.

Вообще то в интернете хватает и статей и даже видеообзоров о том, как читать электрические схемы автомобиля.

Поэтому особого смысла повторятся я не вижу если только, конечно не попытаться объяснить, как это сделать самым простым способом.

И так, чтобы принципиальная электрическая схема автомобиля была вам понятна, или как говорят прочитана, необходимо просто представить самую простую электрическую схему, например:

Так вот, что вы будете делать если в этой схеме перегорел предохранитель? Ну конечно по условию задачи вы не будете знать, что предохранитель перегорел.

Так вот сейчас мы и попытаемся узнать, как научиться читать электрические схемы автомобиля.

Правильный ответ будет такой – если у вас не имеется ни каких приборов, инструментов и приспособлений, проще говоря инструмент автоэлектрика, и у вас при этом нет даже минимального опыта в ремонте подобных вещей, то вы ни когда не обнаружите причину неисправности, ну если только случайно.

А на самом деле приборы для этого необходимы самые простые, например самая обычная контролька.

Теперь давайте добавим в нашу схему реле, мы же хотим понять, как читать схему электрооборудования автомобиля, так вот и сделаем самую простую схему, как в настоящем автомобиле.

Теперь при помощи кнопки включим лампочку.

Ну, а теперь, как и определились — у нас перегорел предохранитель, но мы об этом не знаем. Теперь нам понадобиться проверить электрические цепи для того, чтобы определить участок схемы, который вышел из строя.

Как вы видите кнопка включена но из за того, что предохранитель перегорел, ток на лампочку больше не идет хотя контакты реле замкнуты.

Первое, что надо проверить так это саму лампочку — очень часто проблема именно в ней.

Затем, как правило проверяют предохранитель.

А вот если лампочка и предохранитель исправны, то следующее, что надо проверять — это реле, затем контакты кнопки, которые проверяются с помощью обычной перемычки.

На примере выше видно, что лампочка горит в первом случаи и не горит во втором, потому что предохранитель не исправлен.

Заменим предохранитель и лампочка снова загорится.

Иными словами один контакт контрольки ставите жестко на минусовую клемму или корпус автомобиля, что одно и тоже, а вот вторым концом надо проверить предохранитель с обоих сторон.

Если он целый то напряжение будет с обоих сторон, а если нет то только с одной.

Все, что нарисовано на схемах это и есть идущие в жгутах автомобиля проводки.

И идут они именно так, как нарисовано на этих схемах, ну по крайней мере, так должно быть.

Вот вам и ответ, как читать электрические схемы автомобиля, а заодно, как выявлять неисправности.

Электрические схемы автомобилей практически во всех автомобилях одинаковые.

Ну конечно небольшие отличия будут, некоторые производители автомобилей используют больше защиты электрики автомобиля, какие то меньше, суть от этого не меняется.

Все электросхемы автомобилей идентичны.

Хотелось бы немного остановится на том, какой инструмент автоэлектрика вам понадобиться для изучения электросхемы автомобилей.

Все просто — контролька, кусачки, плоскогубцы, перемычка, мультиметр, изолента, может быть термо — кембрик (на любителя).

Вот такой вот не хитрый набор инструментов для автоэлектрика будет вам очень полезен.

Небольшое видео по нашей теме: «Как научиться читать электрические схемы автомобиля»

Ну вот я думаю вы и разобрались хоть чуть — чуть, в том как читать электрические схемы автомобиля.

C уважением автор блога: Doctor Shmi

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Цепи питания – элементы схемы передающие ток, изображаются линиями: в верхней части схемы изображены цепи с положительным потенциалом (“плюс” аккумулятора), а внизу – с нулевым, т.е. земля (или “минус” аккумулятора).

Цепь 30 – идет от плюсовой клеммы аккумулятора, 15 – от аккумулятора через замок зажигания – “Зажигание 1”Цепь под номером 31 – заземление

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

Иногда можно встретить пустую окружность в узле – это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны.

Обозначение разъемов на электросхеме – коннекторы

Пин №2 разъема С301 соединяется с пином №9 разъема С104, который, в свою очередь, идет в пин №3 разъема С107

Провода в автомобильной электропроводке соединяются несколькими способами, и один из них – разъемы (Connector). Обозначаются разъемы буквой “С” и порядковым номером. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы. Вообще, правильнее говорить не “пин №2”, а “терминал №2”, если встретите в схеме такое понятие, то теперь будете знать, что это порядковый номер соединения (контакта) в разъеме.

Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Контакты нумеруются со стороны “мамы” с верхнего угла слева на право построчно. Со стороны “папы”, соответственно, зеркально.

Соединение проводов в автомобиле – соединительные колодки (Splice)

Помимо разъемов (Connectors) провода в автомобиле соединяются при помощи пакета перемычек или соединительных колодок ( в электросхемах на английском – Splice). Обозначаются соединительные колодки, как вы видите на рисунке, буквой “S” и порядковым номером, например: S202, S301.

В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Главная отличительная особенность колодки (Splice) от разъема (Connector) в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания.

Обозначение предохранителей на электросхемах

Еще один элемент электрической схемы, передающий энергию – предохранитель.  Предохранители в автомобиле имеют два обозначения: Ef – предохранитель в моторном отсеке (engine fuse) и F (fuse) – предохранитель в салоне автомобиля. Как и во всех других случаях, после обозначения идет порядковый номер предохранителя и номинал тока ( в Амперах), на который он рассчитан. Все предохранители расположены рядом – в блоках предохранителей и реле.

Обозначение автомобильных реле: распиновка, контакты

Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию (но бывают и случаи, когда нумерация не совпадает). Два контакта при этом являются управляющими: 85 и 86, а остальные коммутируют контакты, по которым проходят значительные токи. Реле,  как и предохранители, располагаются, в основном, в блоках под капотом и в салоне, но бывают случаи навесного монтажа реле в любом непредсказуемом месте, особенно при самостоятельной установке кем-либо.

Условные обозначения автомобильных датчиков на схемах

  1. Датчик холостого хода (ДХХ)
  2. Электронный блок управления (ЭБУ) двигателем
  3. Датчик температуры охлаждающей жидкости
  4. Датчик положения дроссельной заслонки (ДПДЗ)
  5. Датчик абсолютного давления воздуха во впускном коллекторе  (ДАД)
  6. Датчик давления в системе кондиционирования
  7. Датчик температуры воздуха во впускном коллекторе

На схеме выше представлены далеко не все датчики, которые могут быть в автомобиле. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

Схема выводов

Схема выводов показывает расположение выводов электрических устройств и под­ключенные внешние и при необходимости внутренние проводные соединения (линии).

Отображение выводов

Отдельные устройства показываются в виде квадратов, прямоугольников, кругов или символов и даже в виде схем с монтажным изображением деталей и могут быть распо­ложены топографически. Для изображения точек вывода используются круг, точка, ште­керное соединение или просто линия вывода.

В автомобильной электрике обычно ис­пользуются следующие способы отображе­ния:

  • В смонтированном виде, символы схем по EN 60617 (рис. а, «Пример схемы выводов» ).
  • В смонтированном виде, с монтажным изо­бражением устройства (рис. Ь, «Пример схемы выводов«).
  • В обособленном виде, изображение устройства с символами схем, выводы с обозначениями пунктов назначения (рис. а, «Схема выводов в обособленном виде» ); возможна цветовая марки­ровка проводов.
  • В обособленном виде, изображение с монтажным расположением деталей, вы­воды с обозначениями пунктов назначения (рис. а, «Схема выводов в обособленном виде» ); возможна цветовая марки­ровка проводов.

Маркировка выводов

Пример схемы выводов

В раздельном методе представления мон­тажной схемы сплошные соединительные линии отдельных устройств опускаются. Все проводные выводы устройства маркируются обозначением пункта назначения (EN 61346, часть 2), состоящим из идентификатора устройства, к которому идет вывод, и обозна­чения контакта, при необходимости провод получает цветовую маркировку (рис. «Обозначение генератора» ).
