Крепление кабель-канала на кирпичной или бетонной стене: можно ли без сверления

Содержание

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

https://youtube.com/watch?v=LNqTxrY5JNk

Как закрепить кабель канал на бетонную стену

Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.

Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
Затем кабель канал прикладывается к стене по размеченной ранее линии;
При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Крепление на поверхности гипсокартонных плит

Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
Лотки. ПУЭ, п. 2.1.11 определяет лоток как открытую конструкцию, предназначенную для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми;
Каналы для прокладки кабельных жгутов, чаще всего выполняемые на основе различного вида дискретных креплений (кронштейнов).

Таблица размеров кабель канала:

Размеры кабельного канала.

Связи поста: Кабель канал

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

настенные ПВХ короба жёсткого типа;
мягкие виниловые кабель каналы;
стальные оцинкованные и алюминиевые короба;
гофра;
напольные каналы – плинтусы;
потолочные карнизы – галтели;
подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

Линейка и рулетка;
Маркер или карандаш;
Лазерный уровень;
Перфоратор;
Молоток;
Пила-ножовка или угловая машинка с пильным диском;
Кабель каналы;
Угловая фурнитура;
Дюбели.

Установка ПВХ коробов

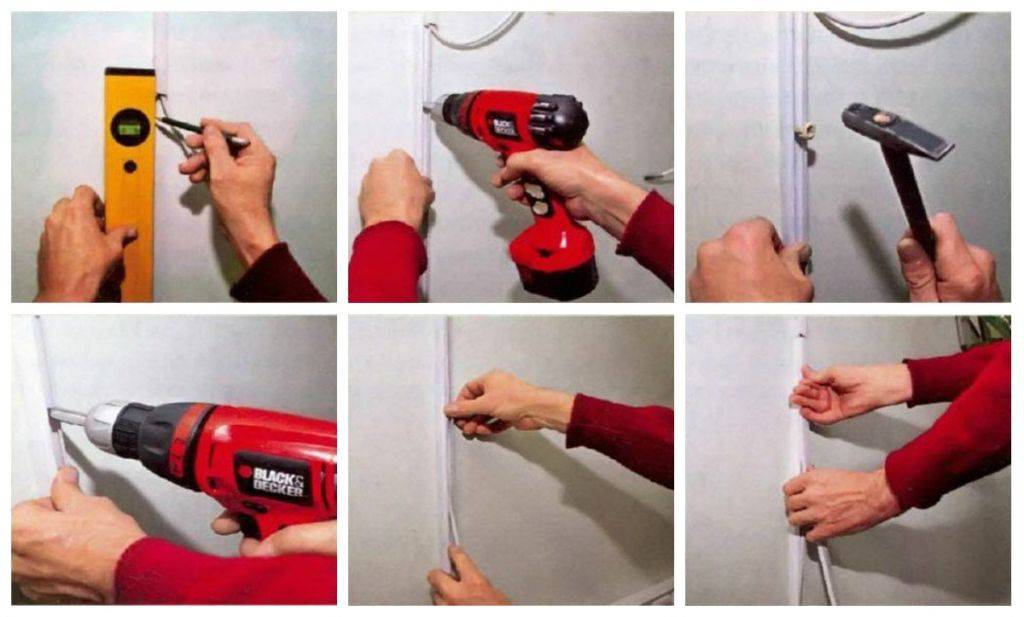

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
Лазерным уровнем контролируют горизонт и вертикаль разметки;
Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
Углы поворотов закрывают фурнитурными крышками;
На короба устанавливают верхнюю панель, защёлкивая замки;
Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Как крепить кабель канал к бетонной стене?

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно.

Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа.

С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

настенные кабель каналы с односторонним или двухсторонним замком;
напольный плинтус с секциями для проводов, преимущественно слаботочных;
потолочный аналог предшественника;
напольные системы с защитой от механического воздействия;
лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

На примеры оформления комнаты отдыха в бане можно посмотреть здесь: https://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

заклепки;
саморезы;
специальный клей;
винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

переходники;
соединители L- или Т-образной формы;
заглушки кабель-канала;
углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

компьютерные;
силовые;
телевизионные;
телефонные;
слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

Долговечный результат.
Безопасность и практичность.
Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
Эстетически привлекательный внешний вид.
Экономичность.
Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

простая система монтажа;
высокий уровень пожарной безопасности;
большой выбор цветовых решений;
наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

облегченный вес конструкции;
устойчивость к коррозийному воздействию;
простая система фиксации;
для монтажа крышки не требуется использование инструмента;
доступная стоимость;
высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
не требуется особый уход;
материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами
