Какую розетку выбрать, чтобы подключить духовку и варочную панель

Базовые правила подключения кухонной техники к электросети

Кухня считается самым «прожорливым» потребителем электричества – ведь в этом помещении сосредоточено 75-90% всей домашней техники. Суммарная мощность кухонного электрооборудования может составлять 12-16 кВт

Именно поэтому так важно правильное подключение всей техники на кухне – иначе ее работоспособность будет нулевой

Производить подключение техники нужно по заранее составленному проекту.

Ведь нужно будет заранее выбрать место для микроволновой печи, духового шкафа, холодильника, вытяжки, варочной панели и, в соответствии с этим, определить, где будет устанавливаться каждая розетка.

Важно, чтобы места подключения техники к электросети располагались так, чтобы к ним был свободный доступ, но в то же время не на виду

Что нужно знать при подключении техники к электросети

Подключение любой техники на кухне требует прокладки электрического кабеля. Ее можно осуществлять 2 способами:

  • скрытым, то есть в стене;
  • поверхностным – в защитном коробе.

Лучшим способом считается скрытый способ, но он требует предварительного планирования, благодаря которому можно распределить нагрузку на электросеть.

Разница будет и в случае, если используется не обычная, а встраиваемая техника. Для встроенной вытяжки, духового шкафа, микроволновой печи характерны функциональность и декоративность.

Кроме того, такой способ расположения техники на кухне считается невероятно экономичным с точки зрения пространственной организации

Важно не просто произвести подключение вытяжки, печи и так далее, но и обезопасить помещение от возможных аварийных ситуаций, связанных с проводкой

Для этого щиток дополняется предохранителем – он будет отключать электроэнергию по всей квартире в случае превышения напряжением допустимых значений.

Стоит также учитывать и мощность техники на кухне – для микроволновой печи, духового шкафа, варочной панели, вытяжки она может варьироваться от 1 до 6 кВт. В зависимости от этого определяется, какая розетка и вилка потребуется для подключения того или иного прибора. Понятно, что эти комплектующие должны иметь исполнение «евро».

Важно! Некоторые специалисты предлагают исключить связку «вилка-розетка» из электрической сети, производя подключение техники на кухне напрямую с помощью клемников. Они утверждают, что такой способ подключения увеличивает надежность электрической сети. Они утверждают, что такой способ подключения увеличивает надежность электрической сети

Они утверждают, что такой способ подключения увеличивает надежность электрической сети.

На самом же деле такое подключение опасно – хозяин помещения должен всегда иметь возможность самостоятельно отключить прибор из сети.

Есть также специальные рекомендации по подключению духового шкафа и варочной панели – для них в обязательном порядке устанавливается силовая розетка. Кроме того, не стоит забывать, что подключение варочной панели производится только после того, как будет установлена столешница.

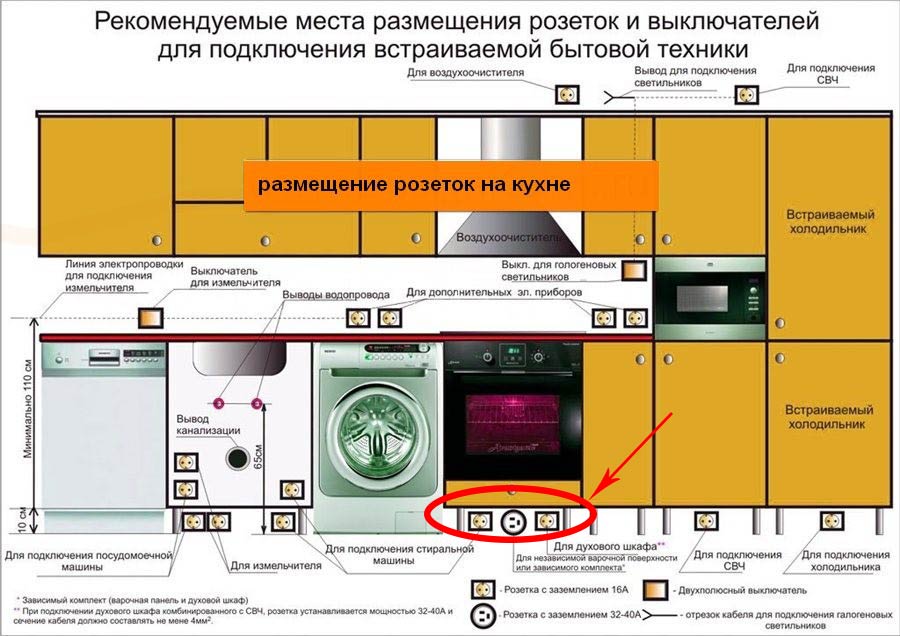

Основные правила установки и выбора розеток

В большинстве случаев в каждой квартире уже есть старая электросеть с розетками, однако расположены они неудобно и не позволяют переносить технику в требуемое место. А потому установка новой мебели, варочной панели и духового шкафа сопровождается переносом розеток. Может потребоваться и добавление розеток на кухне – например, для микроволновой печи.

Каждая розетка на кухне устанавливается в соответствии со следующими рекомендациями:

  1. Для варочной панели розетка устанавливается на высоте 15-40 см – за плитой или мебелью. Розетка устанавливается на 32 А. Высокая мощность такой техники (5-6 кВт) заставляет запитывать розетку от отдельного автомата.
  2. Для духового шкафа (2-3 кВт) монтируется стандартная розетка, на той же высоте – 10-40 см.
  1. Другие бытовые розетки на кухне (например, для микроволновой печи) устанавливаются на высоте 1,0-1,2 м, вдоль столешницы в соответствии с имеющимся планом расположения мебели.
  2. Розетка для вытяжки монтируется на высоте 2 метра от уровня пола.

Важно! На одной розеточной линии подключается столько приборов, чтобы их мощность не превышала 4 кВт суммарно (понятно, что это для случаев, когда все приборы работают одновременно). Если же мощность техники существенно превышает рекомендуемую, то проводится отдельная линия через автомат

Розетка для духового шкафа

В принципе, если в кухне уже установлена евророзетка, которую используют для другой бытовой техники, то и духовку к ней тоже можно подключить, если выполнены три главных условия:

  1. Мощность духовки не превышает 3,5 кВт.
  2. Розетка подключена к трёхжильному медному проводу сечением 2,5 мм².
  3. Вместо обычного автоматического выключателя с тепловым расцепителем, в распределительном щитке установлен дифавтомат, который выдерживает номинальный ток силой 16 А.

Часто встречаемая схема распределения тока по участкам – это два автомата на две группы: освещение и розетки. На последнюю ставится прибор номиналом 16-25 А. Если в розеточной группе заменить обычный автомат на дифференциальный, то это даст возможность использовать одну из розеток для подключения духового шкафа. Но тут возникает другая ситуация: подключённая духовка забирает на себя весь защитный потенциал автомата, а значит, при включении шкафа другой прибор в розетки подключать нельзя, иначе выбьет автомат.

Поэтому в кухню от распределительного щитка дома рекомендуется тащить отдельный электрический шлейф, к которому будет подключена духовка. А это затраты и на приобретение расходных материалов, и на проведение электромонтажных работ. Поэтому придётся сделать выбор: или экономия, но неудобства в одновременном использовании бытовых приборов, или максимальное удобство, но расходы. Но учтите, что в любом случае обычный автомат меняется на дифференциальный или рядом с первым устанавливается дополнительная защита в виде прибора УЗО.

Ниже приведены несколько полезных советов, касающиеся установки и эксплуатации розетки

  • Месторасположение – на стене, на высоте не более 90 сантиметров, но и не ниже 10-15 сантиметров над уровнем пола. Последний параметр определяется за счёт возможных протечек на кухне. Это расстояние не позволит воде попасть на прибор.
  • Нельзя монтировать розетку непосредственно за духовым шкафом. То есть, месторасположение можно сместить влево, вправо, приподнять выше.
  • Влажная чистка духовки проводится только при отключённом приборе.
  • Расстояние от газовой трубы до электропроводки и розетки не должно быть меньше 60 сантиметров.

Сегодня производители разных стран для мощных электроприборов предлагают разные модели розеток. На фото ниже они показаны. Производители тех же электрических духовок не знают, какая розетка будет установлена у потребителя дома. Поэтому электродуховки в торговую сеть поступают без вилок. А значит, к питающему кабелю, который отходит от духового шкафа, её придётся подключать самостоятельно.

Подключение вилки к проводу представляет собой точное подсоединение определённых жил кабеля к контактам прибора. Сегодня в основном используется цветовое отличие. Из трёх жил жёлто-зелёная является заземляющей, остальные фазными и нулевыми. Но для точного определения лучше вскрыть клеммную коробку на задней стенке духовки и посмотреть, какой провод, куда подсоединён.

В том случае, если клеммная коробка закрыта пломбой, то проверку проводят мультиметром. Проверяется именно заземляющая жила. Щуп чёрного цвета подсоединяется к проводу (жёлто-зелёному), красный к корпусу духовки. Если на дисплее засветился ноль, то это на самом деле заземляющий контур. После чего концы питающего кабеля соединяются с клеммами в вилке. Жила заземления смыкается с соответствующей клеммой. Чаще всего она располагается посередине между клеммами фазы и ноля и обозначается специальным значком, как показано на фото ниже. Две остальные жилы подключаются к любым клеммам в независимости это ноль или фаза. Чтобы провод не болтался, его фиксируют хомутом, который прикручивается к корпусу вилки.

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

духовка должна быть мощностью не более 3,5кВт

розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2

в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

  • К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
  • К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
  • От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Это интересно: Посудомоечная машина плохо моет посуду на верхней полке — разбираемся развернуто

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

  • Можно, главное чтобы при этом соблюдались 3 условия:
  • духовка должна быть мощностью не более 3,5 кВт;
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Правила установки сдвоенной розетки

Во-первых, необходимо отметить, что данная розетка чаще на рынке представлена накладными приборами. Во-вторых, состоят они из двух элементов: непосредственно розетки и суппорта (это монтажная металлическая площадка, на которую розетка и крепится).

Читать также: Критерии определения высоты розеток на кухне

Как производится монтаж.

  • В первую очередь надо определиться с местом установки. Обычно это участок около питающего кабеля.
  • К стене надо прикрепить сначала суппорт. Крепеж может быть любым, все зависит от материала, из которого стена возведена. Если это кирпич или бетон, тогда в стене делаются отверстия, точно совпадающие с отверстиями на суппорте. В отверстия вставляются пластиковые дюбеля. Затем приспособление прикладывается к стене и крепится саморезами. Если стена деревянная или из пеноблоков, то крепление можно проводить саморезами, непосредственно вкручивая их в мягкий материал.
  • Теперь надо разобрать саму розетку, для чего нужно просто выкрутить винт, шляпка которого расположена на лицевой стороне прибора.
  • В конструкции монтажной платформы есть специальное посадочное «ушко». В розетке есть выступ. Так вот при установке последней выступ должен точно войти в «ушко». Это фиксация посадки. Само же крепление производится болтами, которые вставлены в приборе. Их надо просто закрутить так, чтобы они вошли в отверстия, которые сделаны с резьбой на суппорте.
  • После подключения питающего кабеля сверху устанавливается крышка прибора, которая затягивается снятым винтом.

Установка розетки для электроплиты

Это процесс установки сдвоенной розетки под варочную плиту и духовой шкаф. Теперь о подключении.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Виды приборов

Ни одна хозяйка не может обойтись без духовки. Современные духовые шкафы можно разделить на две группы, различия между которыми заключаются не только в конструкции, но и в способах обеспечения питания. Таким образом, при выборе модели духового шкафа нужно помнить, что они бывают:

  • Зависимыми.
  • Независимыми.

Первый тип устройств чаще всего монтируется в специальных нишах кухонной мебели. При этом духовой шкаф и варочная плита должны быть расположен друг над другом. Это связано с тем, что оба прибора объединены единой системой питания. Общая панель управления размещена на духовом шкафу.

Установка

Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.

Выбор «точки»

Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.

Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже. Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.

Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе)

Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.

В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.

Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.

В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.

Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку, что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.

В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов. Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.

Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

  1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
  2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Крепление розетки для духового шкафа и панели

Разобрав розетку, вы найдете металлическую панель для крепления розетки к стене. Ее нужно закрепить в первую очередь через имеющиеся отверстия. Приложите панель к стене, сделайте разметку и смело сверлите перфоратором. В отверстия отлично входят дюбель гвозди диаметром в 6 мм. Если стена бетонная, используйте дюбель 6х40. Если же стена кирпичная, то длину дюбеля выбирайте исходя из плотности стены.

Нужно помнить, что дюбель при вбивании или закручивании в него гвоздя, расширяется в своей дальней части. Поэтому если при сверлении вы чувствуете пустоту в кирпиче ближе к поверхности стены, берите длинный дюбель. Длину выбираете так, чтобы ему было в чем закрепиться. Если же при сверлении сразу чувствуется сопротивление кирпича, то достаточно будет короткого дюбеля как для бетона. Но если вы не уверены в прочном креплении панели, просверлите в ней дополнительные отверстия сверлом по металлу и повторите все заново.

Возможные ошибки

Иногда мастера допускают такие огрехи при установке розеток под духовой шкаф:

  • Прокладывают отдельный провод, выполняя заземление точки питания на трубы и стояки. Это опасно для жизни.
  • Подключают на контур питания духового шкафа иные бытовые кухонные приборы. Это провоцирует аварийные ситуации.
  • Подключают трехфазные модели техники к однофазной линии электрики. Часть конфорок варочной поверхности будет заблокировано, а их индикаторы покажут остатки тепла.

Чтобы правильно подобрать розетку для духового шкафа, нужно изначально ознакомиться с технической документацией к нему. Для подключения одновременно варочной поверхности и духовки нельзя использовать двойную комбинированную розетку. Под каждый вид техники тянут отдельный мощный кабель. Если оба вида оборудования будут находиться на одной питающей линии, это приведет к срабатыванию автомата.
