Вторая жизнь литиевого аккумулятора ноутбука

После того, как я точно уже узнал, что емкость моей батареи полностью иссякла, я стал решать, что же делать дальше. Было несколько вариантов: первый – это купить новый (что очень накладно), второй – это заменить все элементы на новые (это тоже накладно, плюс необходимо перепрошивать контроллер) и третий вариант – использовать только от сети. Я выбрал третий вариант, потому что я все равно не использую этот ноутбук автономно, а для автономности есть нетбук. Но чтобы не пропадать добру, я решил окончательно разобрать аккумулятор, чтобы посмотреть в каком состоянии каждый аккумулятор

Батарея представляет собой три соединенных последовательно пары, состоящих из параллельно соединенных двух литиевых аккумуляторов. Таким образом из шести элементов емкостью 2200 мА.ч и напряжением 3.7 в каждый, мы получаем аккумуляторную батарею номинальным напряжением 11.1 в и емкостью 4400 мА.ч

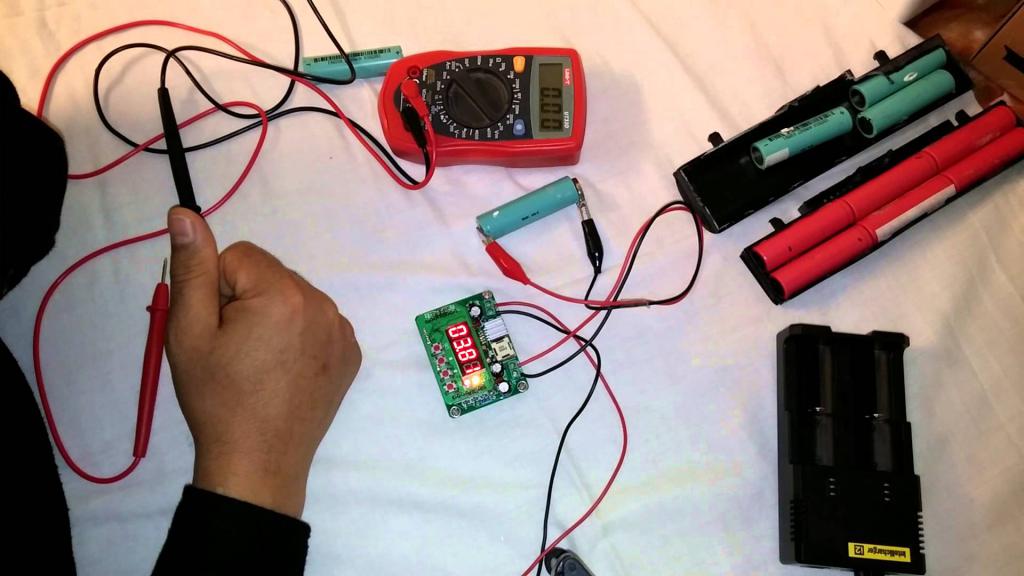

Несмотря на то, что в сборе батарея уже не тянет работу ноутбука, тем не менее по отдельности или в парах аккумуляторы прекрасно справляются с маломощными задачами. Допустим емкость каждого элемента снизилась с 2200 до 700-1000 мА.ч, то мы получаем при параллельном соединении двух элементов источник питания напряжение 3.7-4.2 вольта и емкостью 1500-2000 мА.ч. Напомню, что например емкость аккумулятора в мобильном телефоне или коммуникаторе составляет 700-1300 мА.ч т.е. наших старых элементов вполне достаточно, чтобы использовать в менее мощных, чем ноутбук устройствах

Аккумуляторы широко распространенного типоразмера 18650, поэтому будет не сложно приобрести как зарядные устройства специально для таких аккумуляторов, а также непосредственно и сами потребители – например сверхяркие фонари, которые работает на одном элементе 18650

Из элементов 18650 очень удобно делать емкие накопители, которые так необходимы туристам. Лично я использую два параллельно соединенных литиевых элемента от старой батареи от ноутбука в питании GPS навигатора, большого подвесного светодиодного фонаря, освещения на велосипеде и т.д. Одиночные элементы использую в мощном фонарике.

Чтобы заряжать свои Li-Ion аккумуляторы я купил зарядное устройство для элементов 18650, при этом я доработал зарядное устройство, установив дополнительные два разъема по бокам, чтобы заряжать мои параллельно соединенные неразборные элементы, которые соединяются с потребителями штекером типа джек стерео 3.5 мм.

Когда выполнять сброс контроллера батареи

Для начала стоит выяснить, что представляет собой контроллер батареи. Это небольшая микросхема, встроенная в сам аккумулятор, контролирующая его рабочее состояние, а также процесс заряда и разряда. Она взаимодействует с контроллером питания на материнской плате самого ноутбука, а также передаёт необходимую системную информацию операционной системе. Надеемся, схема вам понятна.  Мы постарались описать всё простыми словами, но, если вы хотите узнать технические подробности, поищите в интернете.

Когда эта небольшая микросхема перестаёт корректно работать, может понадобиться выполнить сброс контроллера. В народе эта процедура также известна как калибровка батареи. По большому счёту, ситуаций, когда это может потребоваться, всего лишь две: некорректное отображение заряда и замена элементов аккумулятора.

https://youtube.com/watch?v=lo5kowhWlmg

Под некорректным отображением заряда следует понимать ситуацию, когда операционная система ноутбука даже после длительной зарядки показывает, что уровень заряда — менее 100%, либо заряд резко падает, и ноутбук выключается не через несколько часов, как ему положено, а гораздо быстрее. Многие начинают думать, что батарея пришла в негодность, но это не всегда так. Проблема очень часто заключается в её контроллере, который просто некорректно отображает заряд.

Под заменой элементов аккумулятора имеется в виду, что в некоторых мастерских и сервисных центрах могут предложить так называемую перепаковку батареи, то есть заменить пришедшие в негодность внутренние блоки. После этого необходимо выполнить сброс контроллера, чтобы все новые элементы были распознаны и могли быть правильно задействованными. Хотя, если после замены блоков что-то работает не так, вы имеете полное право предъявить претензии и потребовать исправления недоработок.

Замена аккумулятора ноутбука

Теперь давайте рассмотрим, как сбросить контроллер батареи ноутбука. Затронем программный и ручной способы.

Процесс распиновки разъема батареи

В большинстве моделей ноутбуков установлены двухконтактные разъёмы подачи питания (один для внутреннего напряжения, другой – для внешнего). Они имеют цилиндрическую форму, различаются по диаметру. Главное при распиновке данного коннектора не допустить переплюсовки контактов, что может привести к поломке материнской платы.

Трёхконтактный разъём обладает сложной формой, но защищает устройство от переплюсовки. Напряжение подаётся на внутренний контур. В самом центре размещена игла, передающая данные о мощности адаптера питания. При низкой мощности заряд прекращается.

Типы аккумуляторов

Все АКБ работают по одному принципу – обратимости протекающих в них реакций. Говоря проще, химическая реакция проходит в одном направлении, а заряд идет в противоположном.

https://youtube.com/watch?v=UU-6FS3aDrA

Сегодня в лэптопах используется 2 типа аккумуляторов:

Однако в их состав входит кадмий, обладающий высокой токсичностью. В результате возникали серьезные проблемы с утилизацией вышедших из строя аккумуляторов.

Им на замену пришли никель-металлогидридные батареи, лишенные некоторых недостатков никель-кадмиевых. Но показатель их энергоемкости все же был невелик, как и число циклов перезарядки.

Литий-ионные АКБ обладают высокой энергетической плотностью и низким показателем саморазряда. Однако и они не лишены недостатка: литий постепенно разрушается, и уже через год емкость батареи снижается. На практике срок эксплуатации аккумуляторов этого типа составляет 2-3 года, а не заявленные производителями 5 лет.

https://youtube.com/watch?v=LCxGmkSWB9Y

Аргументы «за» и «против» извлечения батареи

Самым весомым аргументом в пользу изъятия батареи из гаджета является то, что, постоянно подзаряжаясь, минимизируется срок эксплуатации устройства. Опровергнуть эту опасность может тот аргумент, что подзарядка АКБ осуществляется в том случае, когда отметка уровня заряда достигает 90–95%. Подобная ситуация ноутбуку, постоянно работающему от сети, сильно не грозит.

Если вы все-таки сторонник консервативной теории необходимости извлечения батареи, помните, — она выступает в роли резервного питания. К примеру, вы работаете длительное время, забывая периодически сохранять работу, или не пользуетесь функцией «Автосохранения», и тут происходит скачок в сети и отключение девайса. Разумеется, при отсутствии АКБ, выступающей источником дополнительного питания, все данные будут утрачены. Другое дело, когда вы не вынимали батарею, — она обеспечит автономную работу ноутбука на какое-то время.

Иногда батарея снимается не просто в целях продления ее срока эксплуатации, а для ее замены на новую. Помните, при выборе нового аккумулятора для лэптопа напряжение, измеряемое в вольтах, не должно превышать погрешность в 0,5 V, иначе встроенный стабилизатор напряжения быстро перегреется и приведет устройство в непригодность.

Как достать аккумулятор из ноутбука asus и других моделей? Достаточно просто. Смотрите нашу подробную инструкцию.

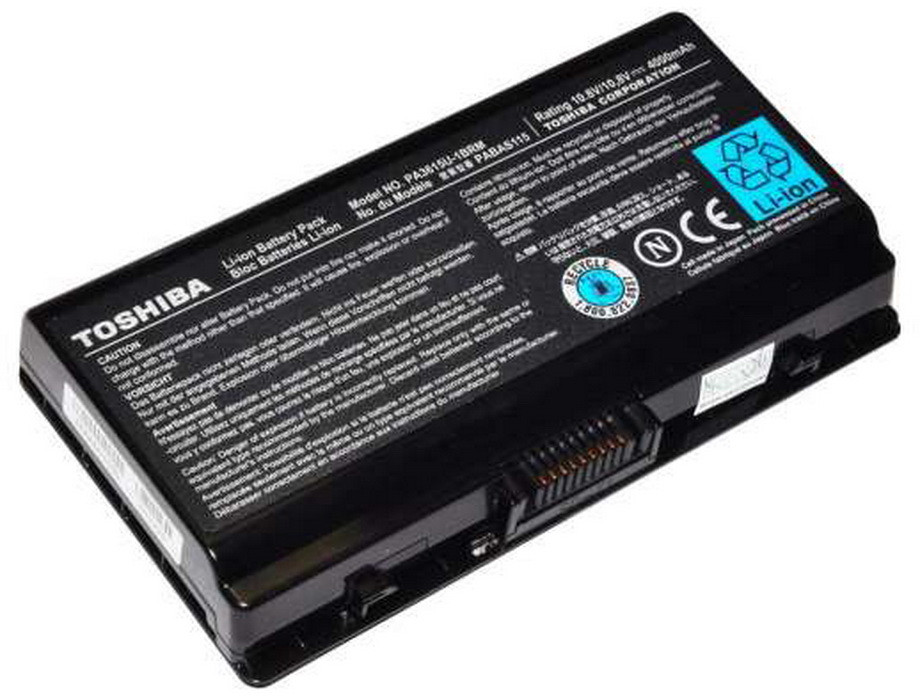

Распиновка батареи ноутбука Toshiba Satellite

Прекрасная портативная модель ноутбука проработала отведенный срок, выработала ресурс, но заменить ее нечем. В розничной продаже фирменного изделия найти невозможно. Все, что предлагают – реплики или откровенные подделки по завышенной цене.

Причина в том что модель снята с производства, но верно служит. Для замены старого аккумулятора купите совместимый, от компании ОЕМ по доступной цене и приемлемого качества. Эта компания зарекомендовала себя надежной и поставляет продукцию на линии по сборке, в том числе и на Тошиба. Подбирайте аккумулятор не только по разъемам и габаритам, но по напряжению, не отличающемуся от «родного» на 0,5 в большую или меньшую сторону.

Ручной сброс

Один из вариантов «отката» – сделать это вручную.

1. Зарядите девайс на 100%.
2. В панели управления, на вкладке «Электропитание» установите запрет на выход в режим сна, чтобы не допустить прерывания процесса обнуления.
3. Отключите ноутбук от электросети – он должен начать работать от аккумулятора.
4. Вызовите BIOS: во время перезагрузки девайса, до появления логотипа операционной системы, нажмите и удерживайте клавишу Del, F2, F9, F10… (каждый производитель настраивает свой вариант).
5. Обеспечьте ноутбуку хорошее охлаждение – поставьте на охлаждающую подставку или просто приподнимите край, где расположена решетка вентилятора.
6. Дождитесь пока он полностью разрядится, сразу же включите адаптер в электросеть и полностью зарядите аккумуляторную батарею. Лучше оставить гаджет на ночь.

Армейский способ проверки аккумулятора на выделения кислоты .

Берем в руки отвертку, кладем рядом с собой пинцет, пластиковую карту и приступаем к разборке ноутбука Acer Aspire V5. Снимем батарею, жесткий диск, клавиатуру, оперативную память и доберемся к системе охлаждения.

Выбирайте сами — смотреть инструкцию в картинках или перейдите сразу в конец статьи и посмотрите видео.

1. Снимаем батарею, защелку в сторону (можно с помощью отвертки) и вытягиваем по ходу стрелки

2. Откручиваем два болтика (на них указывают красные стрелки), снимаем крышку чтобы добраться к оперативной памяти.

3. Чтобы вытянуть оперативную память — достаточно раздвинуть защелки в стороны.

4. Выкручиваем все болтики на которые указывают красные стрелки.

5. Переворачиваем ноутбук, берем в руки пластиковую карту и пинцет, вставляя сверху клавиатуры приподнимаем ее.

6. Перевернув клавиатуру отсоединяем шлейф, отодвинув защелку.

7. Чтобы снять привод — нужно выкрутить болтик на который указывает красная стрелка с надписью 1. Для дальнейшей разборки выкручиваем четыре болтика (красные стрелки), и отсоединяем три шлейфа на которые указывают зеленые стрелки

8. Ставим ноутбук на бок, вставляем пластиковую карту между верхней и нижней крышкой, ведем по кругу корпуса, постепенно освобождая защелки.

9. Жесткий диск приподымаем, и отсоединяем шлейф.

10. Чтобы отсоединить плату от нижней крышки — нужно выкрутить три болтика (красные стрелки), вытянуть модуль wi fi и отсоединить пять шлейфов (зеленые стрелки). Шлейфы не только сверху платы но и снизу

11. Чистим от пыли или меняем термопасту.

Всё, на этом разборка ноутбука Acer Aspire V5 окончена, собирать в обратном порядке. Если что-то не понятно — смотрите виде разборки от TaMa_Ghazi Diagnose Reparatur und Service Laptops

Из этого видео вы узнаете как разобрать и почистить систему охлаждения ноутбука Acer Aspire ES1-531 ( ES1 — 512 ), .

Как заменить батарею PN: AC14B13J, AC14B18J на ноутбуке Acer Aspire ES1-512 так же процесс ремонта подойдет для моделей Acer .

Данат-помощь каналу — коплю на MacBook Pro 13″ 2015 Поучаствуйте любой суммой — буду благодарен . карта тинькоф .

Как заменить батарею на ноутбуке Acer Aspire ES1-521 так же процесс ремонта подойдет для моделей Acer Aspire ES1-521, ES1-520 .

Разборка и чистка ноутбука от пыли самостоятельно своими руками в домашних условиях, а также замена термопасты в ноутбуке Acer .

Разбор и качественная чистка ноутбука Acer Aspire E5 571 577J, замена термопасты, замена жёсткого диска, добавление.

Сброс биоса на ноутбуке и замена батарейки биос в одном видео. Так же процесс настройки bios подойдет для моделей Acer Aspire .

Ставь лайк, оставляй коментарии и подписывайся на канал. Приятного просмотра!=D Я вконтакте .

TLDR; — A quick how to disassemble * and yeah, guitar pick

Устройство батареи

Современные АКБ лэптопов подключаются с помощью интерфейса SMBus. Они имеют минимум 5 контактов, два из которых предназначены для передачи напряжения. Еще два пина позволяют обмениваться информацией об уровне заряда батареи, отработанных циклах перезарядки и т. д.

Аккумулятор состоит из следующих элементов:

• термостат;
• контроллер;
• аккумуляторные элементы;
• контактная площадка;
• предохранители.

Во втором случае отключение необходимо для предотвращения необратимых химических изменений в аккумуляторных батареях. В современных АКБ установлено большое количество датчиков, призванных обеспечить надежную защиту источника питания.

Рекомендуем:  Выбор АКБ: какой ёмкости нужен аккумулятор

Ремонт аккумулятора ноутбука Hp своими руками

Батареи для ноутбука состоят из литиевых элементов, которые называются ячейками 18650. Они не вечны и имеют срок службы около 2 лет. Если ноутбук заряжен полностью, но зарядка не длится даже полчаса — это означает, что ячейки внутри батареи мертвы.

Имея в запасе старый аккумулятор для ноутбука, некоторые провода и инструменты, такие как резак для проволоки и изоленту, можно начать восстановление аккумулятора ноутбука самостоятельно:

• Открыть старую батарею и вынуть 6 ячеек, которые находятся в параллельном соединении 2 х 2.
• Проверить напряжение мультиметром своей родной батареи. Как правило, напряжение менее 3,6 вольта у аккумуляторов, говорит о том, что они нуждаются в срочной замене.
• Используя один провод, подключите все ячейки в последовательном соединении. Схема должна обеспечить около 12 вольт.
• Открыть оригинальный блок, удалить неисправные ячейки и, сохраняя схему, заменить их рабочими ячейками.
• Собирать цепь на родной батареи. Аккумуляторный блок также будет иметь 4 провода — 1 отрицательный и 3 положительные (один присоединяется к концу и два между батарейным блоком).
• Проверить мультиметром цепь перед закрытием блока.
• Закройте корпус батареи, вставьте в ПК и начните зарядку.

Безопасное извлечение

Перед разборкой необходимо убедиться, что аккумулятор ноутбука полностью разряжен. Как только заряд полностью истощится, необходимо дважды проверить ноутбук, прежде чем снимать аккумулятор

Это важно!

Порядок ремонта аккумулятора ноутбука Asus своими руками:

Открыть корпус аккумулятора

Для этого осторожно распакуйте его с помощью плоской отвертки и универсального ножа. После того как корпус батареи открыт, можно проанализировать тип необходимых батарей и узучить схему соединения для их установки

Перед разборкой лучше сделать снимок или нарисовать схему соединения элементов, чтобы не забыть перед восстановлением
Важно также при открытии принять все меры для предотвращения деформирования или поломки пластикового корпуса батареи. Замена ячеек
Используйте вольтметр, чтобы убедиться, что старые ячейки полностью разряжены, прежде чем снимать их. Тем самым вы предотвратите возможный электрический удар. Чтобы найти подходящие ячейки для замены, нужно использовать номер модели на аккумуляторной батарее. Припаять новые ячейки к проводам, следя за тем, чтобы они подключались к соответствующим проводам. При замене литий-ионных элементов используются защитные очки. С ними обращаются осторожно, поскольку они способны взрываться. Как только корпус аккумулятора будет закрыт и установлен обратно в ноутбук, его необходимо полностью зарядить.

Как поменять батарейку в ноутбуке и как ее вытащить?

Произвести замену элемента питания в портативном компьютере можно в несколько этапов.

• Переверните ноутбук и расположите его таким образом, чтобы дно находилось перед вашими глазами.
• Определите где находится батарейный отсек. Обычно там есть специфическая надпись или он выделен специальными гранями.
• Переключите специальную кнопку замка в режим открыть. Если таковая имеется.
• Потяните аккумуляторный отсек на себя слегка надавливая вниз.
• После этого АКБ будет извлечен.
• Теперь поставьте новую батарейку и закрепите защелку.
• Проверьте надежность крепления.

Если все установлено крепко выполните включение ноутбука. Он должен заработать. Так же смотрите видео от том, как втащить батарейку из ноутбука и произвести ее ремонт.

Что делать когда батарея ноутбука подключена но не заряжается до конца?

Обычно это проявляется так идет подзарядка, но АКБ заряжается до 70-80% и останавливается. В результате аппарат работает меньше от одного цикла заряда. К примеру, функционировал 3 часа, а стал 30 минут.

Способ решения проблемы №1. Выполняем проверку АКБ

Протестировать аккумулятор можно с помощью бесплатного софта, например, Battery Care. Лучше качать с сайта https://site-best.net так как там пока без вирусов. Или если у вас iOS, то тогда воспользуйтесь утилитой Battery Health.

Главное получить информацию о трех параметрах здоровья батареи:

• Номинальная мощность, она же заявленная. То есть емкость АКБ, когда он только поступил с завода изготовителя.
• Max мощность. Или текущая емкость.
• Процентный износ АКБ. Если стоит уже 80% или другое число приближенное к этому, аккумулятор плохо будет держать заряд и поэтому его уже лучше заменить.

Лучше сделать калибровку и перепроверить данные. Эту же процедуру рекомендуем в том случае если зарядка не идет до 100%.

Замена аккумуляторов в батарее ноутбука или способ №2!

Если было выяснено что у вашего источника питания высокий износ, то это может быть причиной быстрого его разряда. Чтобы решить данную задачу потребуется приобрести новый АКБ. У моделей с несъемной батареей будет выполнить замену самостоятельно проблематично поэтому лучше всего обратится в сервисный центр.

Пробуждение спящего литий-ионный аккумулятора

Литий-ионные аккумуляторы содержат защитную схему, которая защищает батарею от аварийных ситуаций при чрезмерной разрядке. Переход в спящий режим может происходить при хранении литий-ионной упаковки в разряженном состоянии в течение любого периода времени, когда саморазряд постепенно истощает оставшийся заряд. В зависимости от производителя цепь защиты Li-иона отключается между 2,2 и 2,9 V, и нужно знать, как провести ремонт аккумулятора ноутбука в этом случае.

Некоторые зарядные устройства имеют функцию пробуждения или «повышения» для повторного включения и перезарядки батарей, которые «заснули». Без этого положения зарядное устройство делает их непригодными для использования.

Boost применяет небольшой зарядный ток для активации схемы защиты. Если правильное напряжение ячейки может быть достигнуто, зарядное устройство начинает нормальную зарядку. Если хранение литиево-ионных батарей представляет явную неопределенность, то производители рекомендуют держать их в состоянии заряда 40-50 %. Но в то же время предупреждают о возможной потере устройства из-за чрезмерного разряда. Между этими критериями существует широкая полоса действий, и если пользователь в чем-то сомневается, лучше хранить батарею с более высоким зарядом и в прохладном месте.

В каких случаях требуется ремонт батареи ноутбука?

Современные модели ноутбуков комплектуются литиевыми аккумуляторами. Срок эксплуатации батарей этого типа составляет 400─500 циклов заряд-разряд. После этого аккумулятор теряет больше половины от своей первоначальной ёмкости и в автономном режиме работает меньше часа. По времени это может быть интервал от 1 до 4 лет, в зависимости от интенсивности использования. Подробнее о литий─ионных и литий─полимерных аккумуляторах можно прочитать по указанным ссылкам.

• износ аккумуляторных элементов. Или выход из строя отдельных банок. Именно отдельных литиевых батареек (банок) в составе АКБ. При этом контроллер остаётся в рабочем состоянии, и ремонт сводится к замене банок, ещё называемой «перепаковкой» аккумулятора;
• глубокий разряд аккумуляторных элементов. В этом случае проблема заключается в том, что контроллер блокирует зарядку банок. Ремонт батареи в этом случае может быть сведён к балансировке всей сборки с помощью специального зарядного устройства или к заряду каждого элемента в отдельности;
• выход из строя контроллера или отдельных его элементов. Контроллер представляет собой печатную плату. При её поломке (например, выгорании каких-то элементов) ремонт сводится к его замене.

Аккумулятор ноутбука внутри

https://youtube.com/watch?v=ItP8wsaZr50

Советуем дополнительно прочитать материал о том, как выполнить тест батареи ноутбука. Вернуться к содержанию

Когда делать сброс, а когда не стоит

Сброс контроллера заряда батареи ноутбука нужен только в случае:

• если была замена аккумуляторов – самих элементов питания;
• если произошел сбой в работе софта.

Делать это «на всякий случай» не стоит. Как говориться: «Работает – пусть работает». Разве что, батарея вашего ноутбука уже «на грани» и вы практически ничем не рискуете, можете проводить калибровку раз в 2-3 месяца.

Перед тем, как сбросить настройки контроллера, нужно проверить, нужно ли это вашей батарее.  И сделать это можно через командную строку:

Укажите путь:

И откройте «nout». В этом документе найдите раздел с данными о батарее. Если число «Последняя полная зарядка» значительно меньше, чем «Расчетная емкость», батарее нужна кали бровка.

Если вы планируете делать сброс с помощью программы, проведите тестирование в ней.

Распиновка батареи ноутбука ASUS

Литиевая аккумуляторная батарея обладает способностью саморазряда. Работает или отдыхает батарея, химические процессы идут. Батарея разряжается иногда настолько, что уходит из диапазона контроля. В этом случае чтобы зарядить потребуется разобрать устройство, провести ревизию и зарядку каждой банки принудительно. Но чтобы восстановить соединение аккумулятора с материнской платой, нужно знать, за что отвечает каждый контакт.

В компании ASUS ноутбуки с батареями на 9 контактов. Поэтому лучше подбирать новый аккумулятор с установкой по месту, благо, ноутбук мобильный.

Силовой разъем аккумулятора ноутбука может быть двухконтактным и трехконтактным. Двухконтактный разъем цилиндрический, для внутреннего и внешнего напряжения. В трехконттактном напряжение подается на внутренний центральный контакт, в виде иглы. На нее и поступают данные по мощности адаптера. При низкой мощности заряд не поступает на мультиконтроллер, зарядка не идет. Внутренний контакт – напряжение, наружный – земля.

Распиновка батареи ноутбука ASUS

Литиевая аккумуляторная батарея обладает способностью саморазряда. Работает или отдыхает батарея, химические процессы идут. Батарея разряжается иногда настолько, что уходит из диапазона контроля. В этом случае чтобы зарядить потребуется разобрать устройство, провести ревизию и зарядку каждой банки принудительно. Но чтобы восстановить соединение аккумулятора с материнской платой, нужно знать, за что отвечает каждый контакт.

В компании ASUS ноутбуки с батареями на 9 контактов. Поэтому лучше подбирать новый аккумулятор с установкой по месту, благо, ноутбук мобильный.

Силовой разъем аккумулятора ноутбука может быть двухконтактным и трехконтактным. Двухконтактный разъем цилиндрический, для внутреннего и внешнего напряжения. В трехконттактном напряжение подается на внутренний центральный контакт, в виде иглы. На нее и поступают данные по мощности адаптера. При низкой мощности заряд не поступает на мультиконтроллер, зарядка не идет. Внутренний контакт – напряжение, наружный – земля.

Полезные советы

Кроме правильного понимания, как отремонтировать батарею самостоятельно, нужно учитывать и другие нюансы, которые могут помочь начинающему мастеру в определённых ситуациях. К примеру, это может быть моменты по правильной покупке деталей и комплектующих, их мощности и другое.

При покупке элементов батареи в специализированных магазинах нужно учитывать следующие нюансы:

• Все комплектующие необходимо покупать одинаковой ёмкости и типа. В качестве дополнительной страховки лучше покупать детали из одной партии. Таким образом, можно быть уверенным, что у них будут одинаковые характеристики.
• Все покупные элементы должны иметь очень низкое внутреннее сопротивление. Проверить это относительно несложно. Для начала нужно зарядить каждый отдельный элемент до 3.8. После этого каждый из них необходимо: включить нагрузку с сопротивлением 4 Ома и рассеиваемой мощностью в 10 Ватта. Дальше проверить напряжение каждой детали, которое в итоге должно быть одинаковым.
• Перед спаиванием всех деталей вместе каждую отдельную нужно зарядить до одинакового напряжения. Не все знают, что полная разрядка аккумуляторной батареи может губительно сказаться на её работе. Поэтому перед установкой каждой детали в корпус батареи и их спайкой, нужно зарядить все комплектующие до напряжения 3.1 Вольт.

Распиновка батареи ноутбука HP

Распиновка аккумуляторной батареи ноутбука НР состоит из 6 контактов.

1 – VCC, иногда подключенный переключатель

2 – термистор, NTC, 10KOhm, подключается к GND

3 – часы и данные

4 – данные, обмен данными 8 бит

5 – переключатель, выключается и включается при подключении к GND

6 – GND, земля

Зная распиновку НР MU06, можно подобрать совместимую батарею ноутбука именно для этой материнской платы. Если батарея не заряжается, ее можно разобрать, проверить контакты, и по замерам найти проблемный узел Без распиновка невозможно совместить все контакты батареи ноутбука с операционной системой.

Типы аккумуляторных батарей для ноутбука

Работа аккумуляторных батарей происходит с помощью обратимости реакций химической природы.  Другими словами, реакция протекает по одному направлению, а заряд по противоположному.

В ноутбуках применяются следующие типы АКБ:

• никель-кадмиевые (Ni-Cd). Использовались при производстве первых ноутбуков. В настоящее время производители отказались от никель-кадмиевых аккумуляторов, поскольку в их состав входит кадмий, который имеет высокую токсичность. Это вызывало большие трудности с утилизацией неработающих АКБ.
• никель-металлогидридные (Ni-MH). Этот тип пришел на замену никель-кадмиевым аккумуляторам. Его преимущество заключалось в отсутствии токсичности, но все же, он обладал невысоким показателем энергоемкости.
• литий-ионные (Li-ion). Они смогли вытеснить с рынка никель-металлогидридные, т.к. они имеют хорошую энергетическую плотность, а кроме того небольшой показатель саморазряда. Однако этот тип также имеет недостаток – снижение ёмкости батареи через определенное время. В среднем эксплуатационный срок составляет 2 года.
• литий-полимерный (Li-Pol).  Производство литий-полимерных аккумуляторов началось из-за низкого уровня безопасности ионных блоков питания. Здесь вместо электролитического состава используется полимерный сухой электролит, который представлен в виде пленки. Однако этот тип АКБ имеет невысокую электропроводимость.

Схемы распиновки

Современные батареи имеют от 5 до 9 контактов. Распиновка аккумулятора ноутбука Samsung или другого лэптопа может отличаться в зависимости от модели. Именно поэтому пользователи ищут схему для своего мобильного девайса на официальных сайтах компаний-производителей.

Если в батарее установлен семипиновый разъем, то его цоколевка может иметь следующий вид:

• ID.
• NC.
• SCL/SDA — используется для связи микросхем.
• BATT_IN — передача сигнала о подключении.
• SMB — линия, предназначенная для передачи информации о состоянии АКБ.
• DATA- — ноль.
• DATA+ — основное питание.

Схема распиновки батареи a32 на 9pin для лэптопов Asus.

https://youtube.com/watch?v=yudQBICbEQw

Если там отыскать нужную информацию не удастся, то предстоит зайти на форму владельцев лэптопов конкретного производителя.

В качестве примера можно привести распиновку mu06 notebook battery, используемой в устройствах компании НР.

https://youtube.com/watch?v=lyomhSUY0hE

https://youtube.com/watch?v=OrLubJSi3Q8

https://youtube.com/watch?v=9v6avzaT-QU

Разъем аккумулятора ноутбука – распиновка

Чаще всего встречаются батареи ноутбуков, имеющие разъёмы с 6, 7 или 9 контактами. Основные выводы, которые могут находиться в разъёме аккумулятора:

• DATA+ (предназначен для подачи основного напряжения);
• DATA- (ноль);
• SMB (используется для передачи информации о состоянии батареи);
• BATT_IN (подаётся сигнал о подключении);
• SCL/SDA (двунаправленные линии связи, используемые для связи интегральных схем);
• NC;
• >41 863 Метки: аккумулятор

Читайте далее

Главное преимущество лэптопа перед стационарным компьютером – это возможность взять его с собой

С течением времени аккумулятор лэптопа утрачивает первоначальную ёмкость, что сказывается на продолжительности автономной

Внимание! Данная статья носит чисто ознакомительный характер, ни в коем случае не пытайтесь

Нормально функционирующая аккумуляторная батарея придает смысл существованию ноутбука, поскольку при ее отсутствии устройство

Комментарии

Когда аккумулятор на ноутбуке перестал заряжаться, пришлось разобрать – оказалось отвалился провод. Запаял.

Спасибо, статья полезная. Аккумулятор ноутбука перестал заряжаться. Купил новый, а старый лежал полгода. Недавно разобрал. Внутри он состоит из шести элементов: три пары параллельных элементов соединены последовательно, надпись на корпусе: 10,8 В, значит каждая пара должна быть 10,8/3=3,6 В. К контроллеру припаяны провода от каждой пары отдельно. Замер показал, что одна пара даёт примерно 3.2 В, а две меньше 1 В. Сделал вывод, что вышел из строя контроллер, т.к. он заряжал только одну пару, а две другие либо не заряжал, либо способствовал их полному разряду. Иначе разряд был бы более-менее равномерным. Отсоединил и выбросил контроллер. Блок питания ноутбука даёт 20 В. Не стал рисковать им заряжать без контроллера, нашел старый 12-вольтовый блок питания от какого-то гаджета и через лампочку от старой ёлочной гирлянды зарядил всю конструкцию. Лампочка нужна, чтобы ограничить ток заряда сильно разряженных элементов. Через 12 часов все пары показали одинаковое напряжение. Теперь надеюсь приспособить эти элементы к шуруповёрту

Если кому-то ещё интересно про батарею от ноутбука. У меня нетбук LENOVO-20015. Также постепенно недозаряжалась и быстро садилась аккумуляторная батарея. После разборки батареи и отпайки элементов питания от платы контроллера (от плюса к минусу) пробовал подзарядить каждый элемент отдельно от регулируемого блока питания. Подключением лампы (1 А) выровнял напряжение на каждом элементе до 4,1 В. Снова припаял элементы питания к контроллеру (от минуса к плюсу). Время работы батареи ненамного увеличилось. Случайно удалось недорого (150 руб.) купить б/у батарею от другого ноутбука. Там оказался заблокированный контроллер, но вполне целые элементы питания (18650), держащие нагрузку 1 А. Однако, после перепайки элементов питания вместо старых вдруг заблокировался родной контроллер, и разблокировать его не удалось. В интернете предлагались программы для разблокировки контроллеров за 10 долларов в сутки, при этом пришлось бы ещё паять сам программатор. Прикинул по деньгам: оказалось, проще купить новую АКБ. Однако, в процессе экспериментов случайно обнаружил, что, если соединённые последовательно элементы питания (3 штуки) подключить к выводам плюса и минуса штекера нетбука (для подключения батареи), то нетбук будет работать от этой батареи, но её не видит. Так как при прямом подключении такой батареи к нетбуку потреблялся небольшой ток, в разрыв провода питания от батареи был подпаян малогабаритный выключатель, который был выведен на заднюю часть батареи, не задеваемую открытой крышкой, и закреплён термоклеем. Выводы элементов питания выведены на корпус батареи для их подзарядки и немного утоплены в пластмассе. Время работы батареи – 1,5 часа, на большее время не включал. В настоящий момент планируется пайка схемы внешнего балансира для одновременной зарядки и балансировки всех 3-х элементов питания батареи от штатного блока питания нетбука, а также пайка схемы включения-отключения батареи одной тактовой кнопкой (на SMD-элементах платы контроллера). Возможно, также удастся спаять схему для контроля разрядки аккумуляторной батареи (на SMD-элементах). Если не получится всё это впихнуть в сам корпус батареи, придётся искать небольшой корпус и приклеивать его термоклеем или жидкой сваркой к корпусу батареи.

Забыл указать: плата контроллера с разъёмом оставлена внутри батареи. Все дорожки к разъёму, кроме минуса, перерезаны надфилем. Все выводы элементов питания, кроме общего минуса, изолированы от контроллера. Выключатель установлен между плюсом батареи и плюсом разъёма.

Похожие записи:

Противопожарное узо: рекомендации по выбору, правила и схемы монтажа Как работает трансформатор для отмотки электросчетчика Function block diagram (fbd) plc programming tutorial for beginners Дифференциальный операционный усилитель Как закрепить подрозетник в бетонной стене. чем замазать подрозетники в стене Расчет тока по мощности, онлайн калькулятор
