Игрушки на радиоуправлении своими руками

Полноприводная машинка на пульте управления с двумя двигателями

https://youtube.com/watch?v=gXzxNDHcrbg

Список материалов:— два мотора модели 9093 (авиационный) или подобные;— шестерни для понижающей передачи;— готовые мосты с колесами ;— трубки, бусины, проволока (для карданных валов);— подшипники и резьбовой стержень для оси;— шпон или подобный материал;— винты, гайки, шайбы;— алюминиевые мебельные направляющие (или другой материал для рамы);— литиевый аккумулятор 7.4В/2500 мАч ;— серводвигатель для рулевого управления (9 грамм) ;— электроника для радиоуправления;— густой быстросохнущий клей;— стальная проволока (для рулевой тяги).

Процесс изготовления самоделки:

Шаг первый. Изготовление карданных валовДля машинки нужно сделать два карданных вала, чтобы можно было удобно расположить моторы и получить хороший клиренс. Карданные валы автор собрал сам под свой проект. Вам понадобятся пластиковые трубочки разных диаметров, одна трубка должна плотно заходить в другую.

Берем кусочки трубок бОльшего диаметра и делаем из них вилки для карданного вала. Эти детали автор вырезал канцелярским ножом, доработав напильниками. Вилки должны соединяться через шарнир, в качестве которого автор использовал бусины. Сверлим в бусине отверстия для осей и после этого крестовины кардана можно собирать. В качестве осей автор использовал медную проволоку. Чтобы оси не выпали, заклеиваем их густым быстросохнущим клеем. Ну а далее собираем карданные валы, обрезаем трубки по длине и все склеиваем. Автор проверил, как работают карданы под разными углами, конструкция отлично себя показала.

Шаг второй. Моторный блокДелаем моторный блок, в машинке используется сразу два двигателя, которые нам нужно заставить работать синхронно. Для получения большого крутящего момента, автор использовал шестерню большого диаметра, которая и синхронизирует между собой двигатели. В качестве рамы для моторного блока автор использовал шпон.

Самой сложной задачей этого узла будет сделать ось для ведомой шестерни, она у автора вращается на подшипниках. Ось автор выточил из кусочка резьбового стержня, лишний металл был сточен при помощи напильника и сверлильного станка.

Когда все детали будут готовы, моторный блок можно собирать, части рамы скрепляются между собой при помощи винтов, гаек и шайб. Сами моторы нужно отрегулировать так, чтобы ведущие шестерни были прижаты к большой ведомой. К контактам мотора припаиваем провода, не забыв проверить полярность, моторы должны работать синхронно, вращая шестерню в одном направлении.

Шаг третий. Изготовление рамыДелаем раму для машинки, тут вам понадобится алюминиевый уголок, швеллер или другие детали, которые можно найти в строительном магазине. Режем заготовки по длине, сверлим отверстия и прикручиваем винтиками к мостам. После этого прикручиваем к раме перемычки из дерева.

Шаг четвертый. Установка моторного блока и кардановУстанавливаем в нужном месте моторный блок, крепим его к раме винтами или саморезами. Дополнительно укрепляем этот узел планочками или кусками шпона, так как сюда будут приходиться большие нагрузки.

Теперь можно подключать и карданы к оси моторного блока. Автор все соединил на штифтах, в качестве которых использовалась медная проволока. Дополнительно штифты фиксируем клеем, чтобы не выпали.

Радиоуправляемая машинка своими руками с минимальными затратами

Чтобы создать такую простую модель, нам потребуются следующий список мелких деталей:

  • Микросхема для радиоуправляемой машины;
  • Пульт управления;
  • Элемент рулевого управления;
  • Паяльник с припоем;
  • Компактный электрический прибор;
  • Аккумулятор с зарядным устройством.

Порядок действий при этом таков:

  • Собираем нижнюю часть машины, то есть подвеску;
  • С этой целью требуется прочная пластмассовая пластина, она будет основанием для этой модели;
  • К ней крепится микросхема для радиоуправляемой машины, к ней припаяем проволоку, которая служит антенной;
  • Припаиваем провода от электрического мотора;
  • Провода аккумулятора фиксируем к правильным точкам микросхемы;
  • Фиксируем колеса, взятые от простой детской машинки;
  • Все детали можно закреплять, лишь бы не отвалились при использовании.

Крепим элементы рулевого управления, сделать это одним лишь клеем невозможно. Переднюю ось нужно замотать изолентой для более прочной фиксации. Крепим аккумулятор на микросхеме. Теперь машинка готова к испытаниям. Она обязательно должна функционировать.

Управление такой машинки производится при помощи пульта. Следуя этой инструкции, можно легко сделать новую машинку на управлении. Если есть желание конструировать своими руками, то это руководство как никогда кстати. Сделанная своими руками игрушка радует гораздо больше, чем модель, купленная своими руками.

Смотрите про коптеры: Образовательный дрон COEX КЛЕВЕР 4 CODE в интернет магазине RD-ROBOT

Схема радиоуправляемой машинки

Ну а теперь переходим к схеме, то есть к процессу создания качественной модели РУ-машинки. Для начала собираем подвеску — именно для этого нам и понадобится базовая моделька и аккумулятор 12 В. Выглядеть это будет примерно так:

Теперь берем ВАЗовские соленоиды и пластмассовые шестеренки и собираем редуктор. На шпильках и корпусе нарезаем резьбу, чтобы можно было навесить шестеренки и соленоиды. Все должно получиться примерно как здесь:

Теперь подключаем редуктор к питанию и проверяем, после чего устанавливаем редуктор в машину, если прошел проверку. Устанавливаем радиатор в целях защиты схемы от перегрева. Пластину радиатора, кстати, можно очень надежно закрепить при помощи болтов. После этого устанавливаем микросхемы силового драйвера и радиоуправления. Их хорошо видно на этом фото:

Ну, а затем полностью собираем корпус нашего авто. После этого можно приступать к тестовым запускам автомобиля. А теперь несколько советов.

Итак, у вас есть радиоуправляемая машина, как сделать так, чтобы она была маневренной и надежной? Во-первых, не перегружайте модель лишними деталями и системами. Звуковые сигналы, светящиеся фары, открывающиеся двери — это все, конечно, хорошо и красиво, но создание радиоуправляемой машины — процесс и так достаточно непростой, а еще большее его усложнение может негативно сказаться на основных «ходовых» качествах вашей модели. Поэтому главное, на чем нужно сконцентрироваться — это сделать хорошую подвеску и обеспечить надежную передачу сигнала. Ну а в улучшении маневренности и в оптимизации скоростных характеристик вам поможет доводка систем во время тестовых заездов. Что же касается конкретных схем, то описать даже сотую их часть просто не представляется возможным в данной статье, поэтому отсылаю вас к великолепной книге, в которой вы найдете несколько сотен таких схем с подробным описанием.

Как сделать радиоуправляемые машины своими руками

Современный рынок радиоуправляемых автомоделей заполнен, можно найти машинку (в основном, китайского производства) на любой вкус. Но, как это часто бывает, находятся умельцы, которые идут более сложным путем и делают эти довольно непростые технические изделия своими руками, применив знания и опыт.

Особенности сборки

Бензиновые машинки на радиоуправлении своими руками изготовить несложно. После приобретения необходимых материалов следует заняться монтажом.

Прикрепляя к каркасу передние колеса, необходимо убедиться в том, что они легко поворачиваются. Шины лучше всего выбрать резиновые, поскольку именно этот материал обладает максимально качественным сцеплением с дорожным полотном.

Кузов для машинки можно просто приобрести в магазине, но многие хозяева желают создать уникальную игрушку и придумывают свой собственный эскиз корпуса, который впоследствии изготавливают с помощью специалиста.

Подбирая радиоблок для управления, не стоит экономить на нем, поскольку качество этой детали напрямую влияет на удобство контроля над транспортным средством.

Безусловно, одна из самых важных составляющих машинки – это ее двигатель. Бензиновые образцы требуют тщательного ухода, однако их показатели мощности являются самыми высокими.

Таким образом, можно с уверенностью сказать, что собрать машинку на радиоуправлении, функционирующую при помощи топлива, вполне можно и собственноручно, главное – иметь для этого желание и весь список нужный деталей.

Производители запчастей

Можно выделить три наиболее интересных бренда:

  • RPM. Лучший пластик на рынке. Идеальное качество, высокая прочность, исключительная долговечность – то, что нужно, чтобы сделать своими руками неубиваемую rc-модель. Недостатков у бренда всего два: высокая цена и явная заточенность под американские машинки вроде TRAXXAS, на «китайца» запчасти RPM, скорее всего, не поставить;
  • Integy. Алюминиевые детали, неплохой баланс между ценой и качеством. Если всё-таки предпочитаете металл пластику, вполне можно задуматься о выборе этого бренда. Ну и да: алюминий классно смотрится!
  • Pro-Line. Ещё один отличный – и вполне универсальный – бренд. Оптимальный выбор, если собираетесь работать не с американскими Kit. Среди достоинств марки: 5 лет на рынке, куча наград, очень широкий ассортимент и приемлемая ценовая политика.

​​​​​​​

Миг 29 из EPP пенопласта на радиоуправлении

Приветствую всех любителей масштабных моделей и моделей на RC (то-есть на пульте управления). В октябре 2017 года у коллеге по работе я купил себе радиоуправляемый истребитель МИГ-29. Этот истребитель мой коллега изготовил сам из EPP пенопласта (пенопласт который гнется) и карбоновых реек, которые держат форму. Помимо самолета он мне в подарок отдал запасные сервомашинки с качалками а так-же аккумулятор на 500 mAh. Я купил его потому-что я начинающий авиамоделист и как любой начинающий авиамоделист боюсь сломать свой первый самолет.
Выбрал я данный самолет из-за его материала, так как он сделан из EPP пенопласта. А EPP пенопласт не ломается а гнется тем самым уменьшая шанс краша моей модели. Так как пульт управления и приемник у меня уже были, то докупать всего этого не пришлось.
(фотографии делались на телефон поэтому качества фоток будет не лучшее)
На этом истребители как и полагается модели на RC работают:
– рули высоты,
– рули направления
– элекроны,
– двигатель
Ниже я все продемонстрировал.
А вот и сами сервомашинки, так они закреплены на крыле, они приводят в движения элероны:
Естественно что приводит самолет в движение так это электрический моторчик по типу 2205. На моей модели моторчик стоит на носу, хотя на таких моделях он стоит на середине самолет. Вот как он выглядит:
На пути к моторчику стоит регулятор, он отвечает за количество оборотов на моторчике и следовательно за скорость самой модели. Вот как он выглядет:
Все это питается от аккумуляторов, на этом самолете стоит Li-Po аккумулятор на 450mAh. Вот он:
Крепится он на липучках (как на обуви). Вот как выглядит крепление аккумулятора на корпусе модели:
Так как модель сделана из EPP пенопласта, то когда она будет летать не сможет держать форму (так как EPP пенопласт гибкий) и что -бы он держал форму и не гнулся вклеили карбоновые рейки и спицы. Вот они черного цвета:
Ну про самолет вроде все рассказал и показал, ах да не рассказал про винты, ну винты надо еще подобрать, хотя парочка в запасе валяется. Помимо самого самолета мне еще достались запасные комплектующие к нему. Вот они все:
Ниже я покажу их по подробнее, кстати некоторые из них еще не стоят на самолете мне а предстоит еще их подключить и настроить.
1) Винты, вы спросите почему 2 винта, да потому что эта деталь которая часто ломается при падении самолета а падения бывают у всех. Поэтому они даже продаются чаще всего комплектом по несколько штук.
2) Li-Po аккумуляторы. Я уже выше рассказывал об аккумулятора, но у меня их тоже 2 штуки, в основном их всегда берут по 2 штуки, так как один быстро разряжается. Одного аккумулятора хватает на 10-20 минут полета. Один у меня на 450 mAh а второй на 500 mAh.
3) Сервомашинки с качалками. Как я уже выше рассказывал сервомашинки приводят в действие подвижные части самолета а именно:
элероны,
рули высоты,
рули направления
4) Приемник с заглушкой. Про заглушку я расскажу когда буду рассказывать о пульте управления а про приемник расскажу. Задача приемника ловить сигнал с пульта радиоуправления и передавать его ко всем устройствам. К нему подключаются все устройства а именно: регулятор оборотов с моторчиком и все сервомашинки. Вот как он выглядет:
Ну что-ж про самолет рассказал позже я расскажу про пульт управления, ему я посвящу целый пост. (если я что-то упустил, то обязательно добавлю). Ну а что-бы узнать про пульт управления подписывайтесь на меня. И вы обязательно узнаете!

Собираем радиоуправляемый автомобиль самостоятельно!

Если вы с детства привыкли «крутить гайки», лучшим подарком для вас был конструктор, а велосипед-мопед-мотоцикл или автомобиль вы предпочитаете ремонтировать собственноручно, то эта статья, скорее всего, откроет для вас совсем немного нового. Сборка радиоуправляемой автомодели не особенно трудна, в частности, если представляешь, что и где должно стоять, и как работать.

Тем же новичкам, кто лишь приблизительно понимает, как устроен и большой автомобиль, и его уменьшенная копия, эта статья будет крайне полезна.

Для сборки лучше всего выделить просторный стол и настольную лампу для яркого местного освещения.

5. Проверьте и выставьте при необходимости зазор в главной паре.

Чтобы проверить зазор между шестернями, проложите между ними листок бумаги и прокрутите шестерню (должны описать полный круг). Если на листке все зубья отпечатались, то зазор выставлен верно. Если есть пробелы, нужно шестерни немного поджать.

Шаг 7. Расчет элементов питания

С этого места начинается подбор подходящего размера самолёта исходя из известных размеров компонентов модели, таких как электронное оборудование. Это может быть трудно сделать, поскольку лучше всего классифицировать компоненты, а затем работать над общей концепцией самолёта. Например, вес крыла может быть приближенно определен через вес материала, который будет использоваться для изготовления лонжерона, затем прикидывается количество листов бальзы, необходимой для строительства нервюр и обшивки крыла.

Легкая и эффективная система питания лежит в основе любого самолёта. Для авиамодели с электрическим приводом лучшее решение – это бесщеточный мотор с литий-полимерным аккумулятором. Вот некоторые советы, которые я могу дать исходя из своего опыта.

Размер, особенно для моделей радиоуправляемых самолетов, имеет принципиальное значение. Условно, все модели можно разделить на малые, средние и большие. К первым можно отнести самолеты с размахом крыла до 30-40 см, ко вторым – от 40 до 80-90 см, к третьим – от 90 см и выше. При выборе размера Вашего первого самолета следует учесть те условия, в которых планируется летать.

https://youtube.com/watch?v=YRgSm-YRkhA

Например, если пилотирование будет осуществляться в городской среде, на стадионах, в парках и так далее, логичнее выбрать модели малого или среднего размера. Их проще транспортировать (многие в разобранном виде легко умещаются в рюкзак) и ими легче управлять в условиях ограниченного пространства. Если же Вы планируете летать на специально подготовленных площадках, в полях и других местах, где пространство не ограничено, вы можете выбрать средние и большие модели.

Большие самолеты более устойчивы при порывах ветра, их легче контролировать визуально на дальних расстояниях, но при падении, как правило, повреждения будут существенны. И при несоблюдении техники безопасности возможно получение серьезных травм, об этом не стоит забывать. Таким образом, для начинающих мы рекомендуем остановить свой выбор на моделях малого и среднего размера.

Схема передатчика

Для управления моделями в радиусе 500 м, как показывает опыт, достаточно иметь передатчик с выходной мощностью окьло 100 мВт. Передатчики радиоуправляемых моделей, как правило, работают в диапазоне 10 м.

Однокомандное управление моделью осуществляется следующим образом. При подаче команды управления передатчик излучает высокочастотные электромагнитные колебания, другими словами, генерирует одну несущую частоту.

Приемник, который находится на модели принимает сигнал, посланный передатчиком, в результате чего срабатывает исполнительный механизм.

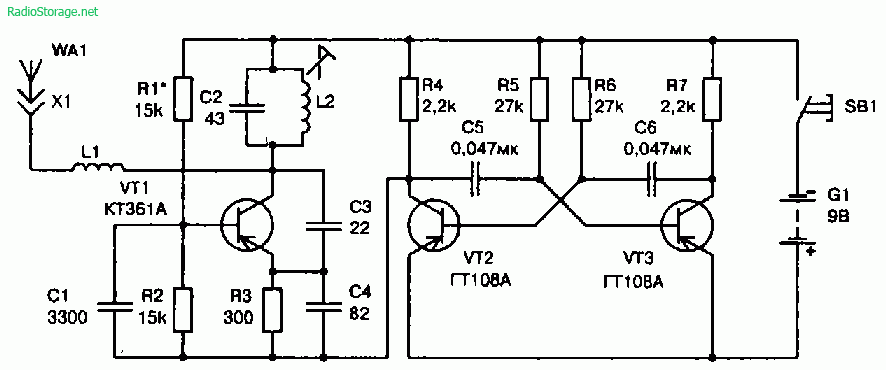

Рис. 1. Принципиальная схема передатчика радиоуправляемой модели.

В итоге модель, подчинясь команде, меняет направление движения или осуществляет одно какое-нибудь заранее заложенное в конструкцию модели указание. Используя однокомандную модель управления, можно заставить модель осуществлять достаточно сложные движения.

Схема однокомандного передатчика представлена на рис. 1. Передатчик включает задающий генератор колебаний высокой частоты и модулятор.

Задающий генератор собран на транзисторе VT1 по схеме емкостной трех-точки. Контур L2, С2 передатчика настроен на частоту 27,12 МГц, которая отведена Госсвязьнадзором электросвязи для радиоуправления моделями.

Режим работы генератора по постоянному току определяется подбором величины сопротивления резистора R1. Созданные генератором высокочастотные колебания излучаются в пространство антенной, подключенной к контуру через согласующую катушку индуктивности L1.

Модулятор выполнен на двух транзисторах VT1, VT2 и представляет собой симметричный мультивибратор. Модулируемое напряжение снимается с коллекторной нагрузки R4 транзистора VT2 и подается в общую цепь питания транзистора VT1 высокочастотного генератора, что обеспечивает 100% модуляцию.

Управляется передатчик кнопкой SB1, включенной в общую цепь питания. Задающий генератор работает не непрерывно, а только при нажатой кнопке SB1, когда появляются импульсы тока, вырабатываемые мультивибратором.

Посылка в антенну высокочастотных колебаний, созданных задающим генератором, происходит отдельными порциями, частота следования которых соответствует частоте импульсов модулятора.

Шаг 3. Технология изготовления

Для изготовления используется такой материал, как стеклопластик, кевлар, либо стекловолокно. Позволяет делать очень легкие и прочные авиационные конструкции. Основной недостаток таких конструкции – это стоимость и время, требуемое для изготовления. Кроме того, эта технология требует специализированных инструментов и производственных процедур для создания форм и отливок деталей. Кроме того, такие материалы могут вызывать радиопомехи, которые могут поставить под вопросом использование даже 2,4 МГц передатчиков.

Обработка дерева требует применение стандартного набора инструментов для создания летательного аппарата. Трудоемкость может быть снижена благодаря простоте и легкости работы с деревом. Кроме того, поскольку эта технология является широко распространенной, то и информации на её счет легкодоступна.

Самолёт из пенопласта прочный и быстрый в постройке, однако, чаще всего самолёты тяжелее обычных аналогов, поскольку пена требует дополнительных усилений для того, чтобы противостоять летным нагрузкам.

Схема приемника

Для управления моделью радиолюбители довольно часто используют приемники, построенные по схеме сверхрегенератора. Это связано с тем, что сверхрегенеративный приемник, имея простую конструкцию, обладает очень высокой чувствительностью, порядка 10…20 мкВ.

Схема сверхрегенеративного приемника для модели приведена на рис. 3. Приемник собран на трех транзисторах и питается от батареи типа «Крона» или другого источника напряжением 9 В.

Первый каскад приемника представляет собой сверхрегенеративный детектор с самогаше-нием, выполненный на транзисторе VT1. Если на антенну не поступает сигнал, то этот каскад генерирует импульсы высокочастотных колебаний, следующих с частотой 60…100 кГц. Это и есть частота гашения, которая задается конденсатором С6 и резистором R3.

Рис. 3. Принципиальная схема сверхрегенеративного приемника радиоуправляемой модели.

Усиление выделенного командного сигнала сверхрегенеративным детектором приемника происходит следующим образом. Транзистор VT1 включен по схеме с общей базой и его коллекторный ток пульсирует с частотой гашения.

При отсутствии на входе приемника сигнала, эти импульсы детектируются и создают на резисторе R3 некоторое напряжение. В момент поступления сигнала на приемник продолжительность отдельных импульсов возрастает, что приводит к увеличению напряжения на резисторе R3.

Приемник имеет один входной контур L1, С4, который с помощью сердечника катушки L1 настраивается на частоту передатчика. Связь контура с антенной — емкостная.

Принятый приемником сигнал управления выделяется на резисторе R4. Этот сигнал в 10…30 раз меньше напряжения частоты гашения.

Для подавления мешающего напряжения с частотой гашения между сверхрегенеративным детектором и усилителем напряжения включен фильтр L3, С7.

При этом на выходе фильтра напряжение частоты гашения в 5… 10 раз меньше амплитуды полезного сигнала. Продетектированный сигнал через разделительный конденсатор С8 подается на базу транзистора VT2, представляющего собой каскад усиления низкой частоты, а далее на электронное реле, собранное на транзисторе ѴТЗ и диодах VD1, VD2.

Усиленный транзистором ѴТЗ сигнал выпрямляется диодами VD1 и VD2. Выпрямленный ток (отрицательной полярности) поступает на базу транзистора ѴТЗ.

При появлении тока на входе электронного реле, коллекторный ток транзистора увеличивается и срабатывает реле К1. В качестве антенны приемника можно использовать штырь длиной 70… 100 см. Максимальная чувствительность сверхрегенеративного приемника устанавливается подбором сопротивления резистора R1.

Порядок сборки

Во время процесса сборы может выясниться, что некоторые недостающие детали придется докупить либо позаимствовать у старых, поломанных машинок сынишки. Ведь он ими пожертвует ради крутой новинки, не правда ли?! Раму и кузов берем у старых образцов игрушек сына. Выбранный моторчик заранее тестируется на маневренность и работоспособность. Мощность движка не должна идти в разрез с весом машинки, ведь слабый мотор не потянет тяжеловесную конструкцию. Батарейки должны быть неиспользованными. Поэтапные действия при сборке таковы:

  • Сначала собираем мини-раму;
  • Затем фиксируем и регулируем исправный моторчик;
  • Вводим батарейки либо компактный аккумулятор;
  • Далее фиксируется антенна;
  • Колеса монтируют так, чтобы они могли свободно поворачивать, крутясь вместе с осью. Если это условие не будет исполнено, машинка будет двигаться лишь вперед и назад.

Для будущего железного коня лучше взять резиновые шины, поскольку они лучше всего проявляют себя на открытом грунте. Если процесс сборки был достаточно легким, вы смогли разобраться во всех тонкостях первичного автомоделирования, то можно смастерить несколько образцов, можно еще один экземпляр подарить соседскому мальчишке. Они будут устраивать гонки по открытому грунту на улице.

Сборка новой уникальной машинки — увлекательный процесс, за которым могут провести не один вечер папа и сынишка. Чтобы превратить его в продуктивное дело, можно последовать следующим рекомендациям, их нужно учесть при сборке современной игрушки:

  • Сделайте эскиз будущей модели, которую вы хотите собрать либо воспользуйтесь готовой инструкцией по сбору;
  • Приобретите все качественные детали машинки;
  • Дополнительные детали можно взять у старых машинок либо приобрести новые;
  • Перед установкой тщательно протестируйте выбранный моторчик, это сердце машинки;
  • Не экономьте на батарейках для новой модели, пусть они будут новыми и неиспользованными;
  • Прочно фиксируйте все детали, согласно их последовательности;
  • Изучите схемы создания аналогичных машинок заранее, чтобы облегчить процесс сборки;
  • Выберите готовую модель либо придумайте что-то свое, уникальное.

Следуя этим рекомендациям, вы со своим чадом легко смастерите выбранную модель машинки. Можно мастерить и коллекционировать точные копии оригинальных авто, когда вы достигнете определенного уровня мастерства. Собирать вместе машинку в семейном кругу, — вот наилучший способ эффективной организации досуга для себя и своего ребенка.

Машинка, собранная своими руками, будет ценным презентом для своих детей, ведь в нее вложены настоящие отцовские чувства. В собранном виде модель будет ездить в выбранном направлении и легко маневрировать. Вы сможете научиться делать простой вариант машинки, следуя рекомендациям из предложенного видео. Начните свой путь в мире автомоделирования!

Некоторые люди даже став взрослыми не потеряли интерес к разным играм. Кто-то собирает конструктор, кто-то играет в настольные игры, а кому то очень нравятся машинки на пульте. Конечно, это увлечение имеет более взрослый характер, по сравнению с детским. И многие фанаты машинок мечтают о том, чтобы заполучить к себе в коллекцию такой экспонат, которого не будет ни у кого на свете. Ничего нет проще! Узнайте, как сделать машинку на пульте самостоятельно.

Для начала, нужно определиться какие детали будут необходимы для создания машинки. Чтобы вы ничего не упустили, ниже расположен, список необходимых составляющих:

  • Электромотор или бензиновый двигатель
  • Кузов
  • Шасси
  • Колеса
  • Набор отверток разных размеров.

Делая машинку своими руками, вы можете контролировать весь процесс создания, и значит, вы получите именно то, что задумали. Плюс ко всему вы сэкономите деньги, а если поставить дело на поток то на этом можно неплохо зарабатывать. Сначала определитесь с количеством денег, которые вы можете потратить для приобретения деталей для машинки. Стоимость одних и тех же видов составляющих может меняться в зависимости от материала и качества изделия. Вы хотите сделать машинку на пульте управления с проводом или на радиоуправлении? Тут при выборе нужно учесть, что детали для проводного пульта будут несколько дешевле.
