Ряды номиналов резисторов: сопротивление номинала е 24

Ряд Е96

Обладает в два раза более широким спектром номиналов, чем Е48. В сравнении с другими, ряд Е96 обладает такими отличительными особенностями:

• погрешность элемента, изготовленного по стандарту этого номинала, может отличаться не более чем на 1% от паспортного значения, к примеру, резистор на 100 Ом не выйдет за пределы 99 или 101 Ома;
• цветовое обозначение точности на корпусе радиодетали будет иметь коричневую полоску;
• на практике используется в сборке печатных плат, устанавливается в цепях управления, релейной защиты, телемеханики и т.д.

Существенным недостатком является относительно более высокая себестоимость , в сравнении с менее точными резисторами.

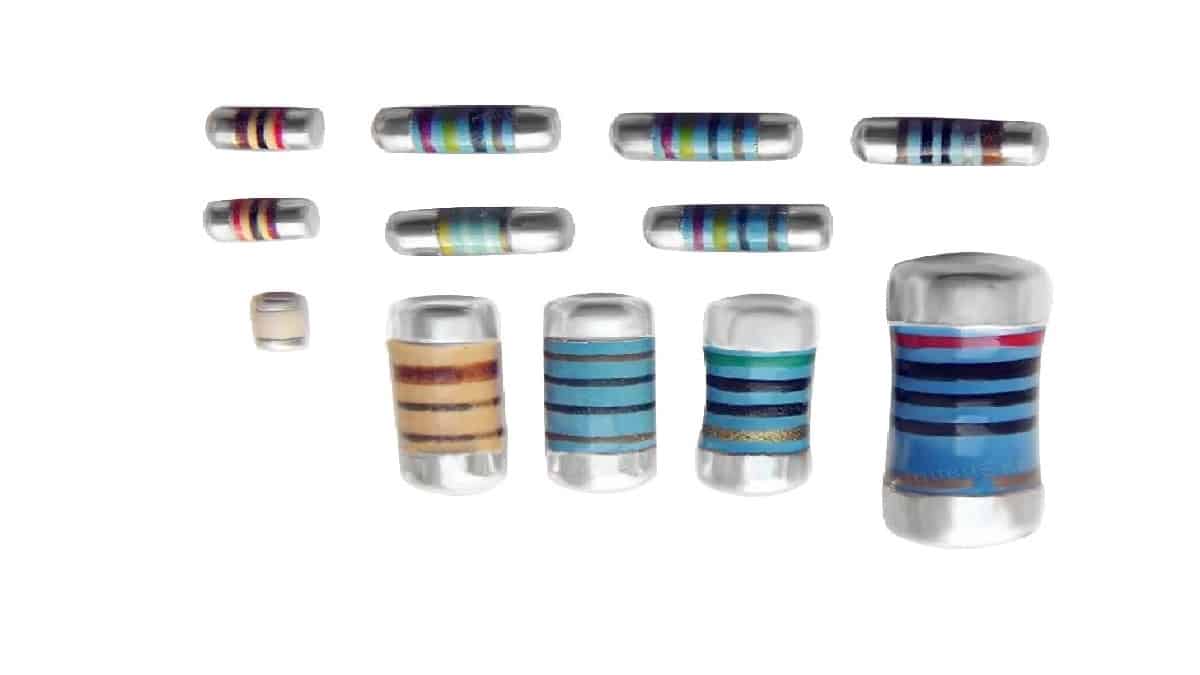

Цветовая маркировка на корпусе резисторов

Цветовую маркировку, когда она появилась, я пытался запомнить и даже вызубрить – но ничего хорошего из этого не получалось, все равно путался, и номинал резистора приходилось определять тестером. Сейчас уже не помню когда, но в одном журнале мне попалась статья как все это дело можно избежать. Там рассказывалось про шпаргалку, сделанную в виде резистора, только вместо цветных полос стоят колесики, на которых написаны цвета участвующие в обозначении номинала резисторов. Давайте просто рассмотрим пример изображенный на фотографии. Допустим, у нас есть резистор с такими цветами: зеленый – синий – красный. Нам надо определить его номинал:

Первым колесиком выбираете цвет первой полоски (зеленый), вторым колесиком – цвет второй полоски (синий), и третьим колесиком цвет третьей полоски (красный) – это у нас будет множитель. Теперь полученную цифру в первых двух окнах, а у нас получилось 56, умножаем на множитель, полученный в третьем окошке – это десять в квадрате или 100. В итоге получилось 5600 Ом или 5,6 кОм. Как видите в употреблении шпаргалка очень простая.

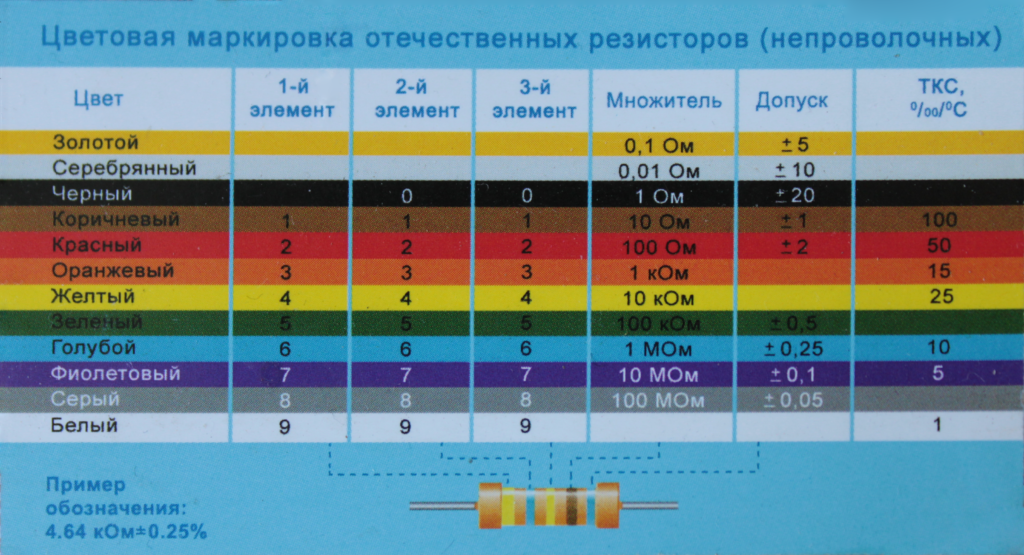

Цветная маркировка отечественных резисторов

Конечный результат всегда будет в Омах, но его не сложно перевести в килоомы или мегаомы:

1000 Ом – это 1 кОм; 10000 Ом – это 10 кОм; 100000 Ом – это 100 кОм; 1000 кОм – это 1 мегаом или 1000000 Ом; 10 М – это 10000 кОм или 10000000 Ом.

Для ее изготовления, я использовал картон, но Вы можете использовать любой другой материал легко поддающийся обработке. Если будете использовать картон, то для прочности его желательно склеить в два слоя. Чертеж рисовать не стал, а все размеры указал прямо на шпаргалке, потому что мне так проще, а Вам понятнее. Размеры указаны в миллиметрах.

Следующим этапом нам надо сделать три колесика. Первые два будут одинаковые, и на них наносятся цвета полосок и цифры, соответствующие каждому цвету. Колесико надо разделить на десять равных частей, и если Вы посмотрите на правое, то здесь видно, что, например, коричневому цвету соответствует единица, а черному — ноль.

Последовательность такая:

• Черный – 0;
• Коричневый – 1;
• Красный – 2;
• Оранжевый – 3;
• Желтый – 4;
• Зеленый – 5;
• Синий – 6;
• Фиолетовый – 7;
• Серый – 8;
• Белый – 9.

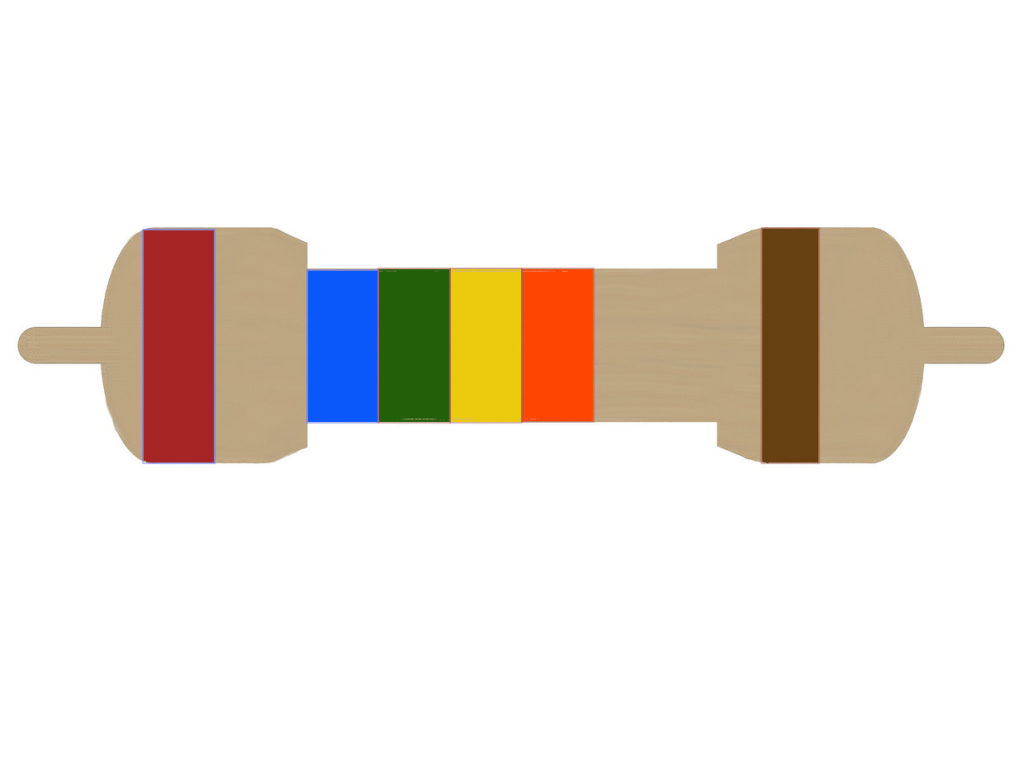

Резистор с маркировкой

Здесь последовательность такая:

• Черный – 1;
• Коричневый – 10;
• Красный – 10 в степени 2 (100);
• Оранжевый – 10 в степени 3 (1000);
• Желтый – 10 в степени 4 (10000);
• Зеленый – 10 в степени 5 (100000);
• Синий – 10 в степени 6 (1000000); Фиолетовый – 10 в степени 7 (10000000);
• Серый – 10 в степени 8 (100000000);
• Белый – 10 в степени 9 (1000000000);
• Золотистый – 10 в степени -1 (0.1);
• Серебряный – 10 в степени -2 (0.01).

Колесики крепите болтами диаметром 3мм. В любом случае, если ничего не получится, сопротивление резистора можно всегда измерить мультиметром. Если возникнут сомнения в определении полосы первого числа, ориентируйтесь по полосе допуска, которая находится с правой стороны резистора. Как правило, основная масса резисторов идет с допуском пять и десять процентов, а это золотистый и серебряный цвета.

Резистор на схеме

Особенности маркировки проволочных резисторов

Правила, принятые по цветной маркировке резисторов, распространяются на все их типы, в том числе на проволочные варианты исполнения.

В данном случае, есть только несколько отличительных признаков, которые нужно учитывать:

1. 1 полоса, которая шире других и обычно белого цвета, не является частью маркировки, а обозначает только тип резистора.
2. Десятичные показатели более 4 не могут быть применены при маркировке.
3. Последняя полоса может указывать на особые свойства, к примеру, огнестойкость.

Таблица, которая используется в этом случае, несколько отличается. Отличие заключается в величине множителя.

Маркировка конденсаторов

Обычно на конденсаторах наносится цифровая маркировка, обозначающий номинал.
Рядом с этим цифровым кодом маркируется наибольшее рабочее напряжение, а иногда класс (точность), температурный коэффициент и другие значения. Но на самых миниатюрных конденсаторах (например, для поверхностного монтажа) нет таких полных обозначений, и вы не должны удалять полоски до тех пор, пока они будут вам необходимы.
В зависимости от производителя имеются различия в обозначении, касается материала диэлектрика и др. Обозначение конденсаторов на схеме 4n7/40V означает, что емкость конденсатора 4,700pF, его максимальное рабочее напряжение 40В. Имеется и другое обозначение 4n7.
Конденсаторы идентифицируются и по нанесенным цветным полосам, обозначение подобное резисторам по 4-полосный системе. Первые два цвета (A и B) обозначают первые две цифры, третий цвет (C) – множитель, четвертый цвет (D) допуск, и пятый цвет (E) рабочее напряжение.
На корпусе дисковых керамических конденсаторов (рис. 2.2b) и трубчатых конденсаторов (рис. 2.2) рабочее напряжение не указывается, так как они используются в цепях с низким напряжением постоянного тока. Если трубчатый конденсатор имеет пять цветных полос, первый цвет представляет температурный коэффициент, в то время как другие четыре обозначают емкость.

Цветная маркировка танталовых электролитических конденсаторов

Первые два цвета определяют две первые цифры и имеют такое же назначение как и при определении резисторов. Третий цвет множитель в мкф, четвертый максимальное рабочее напряжение.

Как быть с цифровой маркировкой SMD резисторов? Сопротивление резистора обозначается в Омах и равно первым цифрам, последние указывают количество нулей после них. К примеру, обозначение 472 =4700 Ом или 4,7 кОм.
Таблица маркировки резисторов, калькулятор цветовой маркировки резисторов, обозначение резистора, конденсатора. Программа расчета.

Размеры резисторов в зависимости от мощности

В зависимости от рассеивания мощности резисторов зависят и размеры корпуса (самого элемента) резистора. Корпус зависит от материала из которого изготовлен резистор и типа резистора.

Особенности стандартного ряда Е24

Свойственное ряду сопротивлений е24 стандартное отклонение составляет 5%. Такая точность считается достаточной для рутинной радиолюбительской деятельности, поэтому данная серия получила широкое распространение.

Важно! Корпуса изделий зачастую снабжаются маркировкой из цветовых полос, позволяющей получить представление об их основных характеристиках. Отдельные фирмы-изготовители пользуются разными системами кодировки, поэтому целесообразно найти таблицу, используемую производителем, и изучить, что обозначают те или иные цвета и их последовательности. Расшифровка маркировки также может быть найдена в прилагаемой к деталям документации или на упаковке

Зная активное сопротивление изделия, можно посчитать его вклад в мощность цепи

Расшифровка маркировки также может быть найдена в прилагаемой к деталям документации или на упаковке. Зная активное сопротивление изделия, можно посчитать его вклад в мощность цепи.

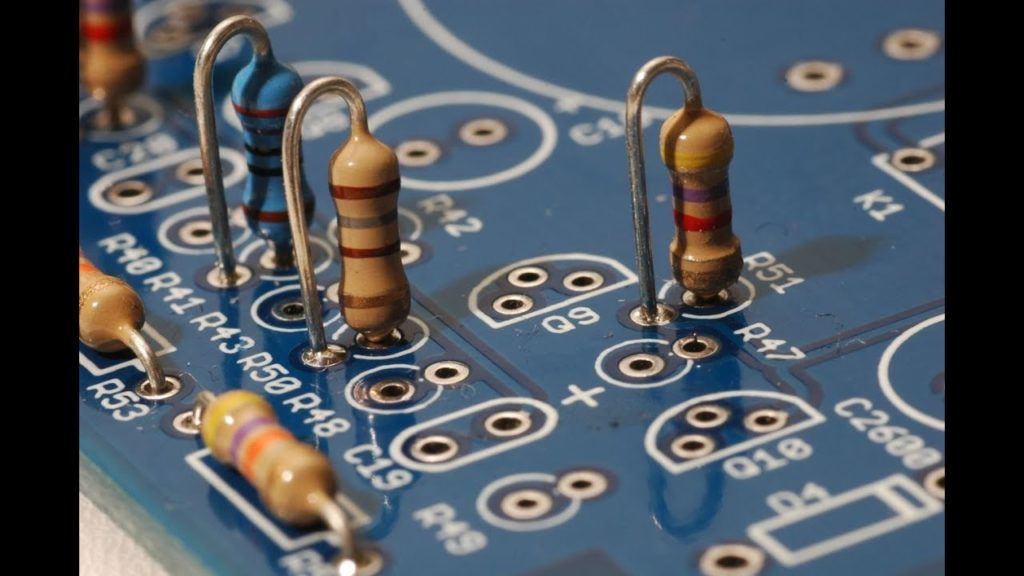

Радиодетали с маркировкой из полосок

Использование рядов упрощает кодировку номинальных показателей резистивных деталей, давая представление и о точности параметра. Из линейки можно получить другую (более или менее точную), если знать законы ее образования. Подобные линии существуют и для индуктивных катушек и конденсаторов.

Примеры расшифровки цифробуквенной маркировки SMD резисторов

Для определения параметра резисторов не обязательно запоминать таблицы значений. В Интернете размещено много онлайн-калькуляторов, также доступно к скачиванию множество оффлайн-программ. Но если понять принципы маркировки, возможно определять значения сопротивления и точности, не прибегая к справочникам, после небольшой тренировки это получается с первого взгляда. Для закрепления понимания основ надо разобрать несколько практических примеров.

Резисторы 101, 102, 103, 104

Во всех этих примерах численное значение сопротивления одинаково, и равно 10, но множители в каждом случае отличаются:

• 101 – 10 Ом надо умножить на 101, то есть на 10, или приписать к значению один 0 — в качестве итога получится 100 Ом;
• 102 – 10 Ом надо умножить на 102, то есть на 100, или приписать к значению два нуля — получится 1000 Ом (=1 кОм);
• 103 – 10 Ом надо умножить на 103, то есть на 1000, или приписать к значению три нуля — получится 10000 Ом (=10 кОм);
• 104 – 10 Ом надо умножить на 104, то есть на 10000, или приписать к значению четыре нуля — получится 100000 Ом (=100 кОм).

Легко запомнить, что для трехсимвольной кодировки последняя цифра 3 обозначает килоомы, а 6 — мегаомы – это дополнительно облегчит визуальное считывание маркировки.

Резисторы 1001, 1002, 2001

Если на корпус электронного компонента нанесено 4 цифры, это означает, что его точность не ниже 1%. А номинал также состоит из мантиссы и множителя, который задается последним символом:

• 1001 – 100 Ом надо умножить на 101, то есть на 10, что равносильно приписыванию к мантиссе одного нуля — в качестве итога получится 1000 Ом (1 кОм);
• 1002 – мантисса равна также 100 Ом, но множитель равен 102=100 (надо приписать два нуля), а номинал будет равен 10000 Ом=10 кОм;
• 2001 – в данном случае 200 Ом надо умножить на 101=10, номинал равен 2000 Ом=2 кОм.

Принципиально считывание этой маркировки не отличается от трехсимвольной.

Резисторы r100, r020, r00, 2r2

Если на резисторе нанесено обозначение с буквой R, её можно сразу мысленно заменить на десятичную запятую:

• R100 означает «,100» — приписывая перед запятой ноль, получается значение 0,100 Ом = 0,1 Ом (резистор с 1% точностью).
• R020 – по тому же принципу «,020» превращается в 0,020 Ом=0,02 Ом;
• R00 означает резистор с нулевым сопротивлением – такие элементы применяются в качестве перемычек на плате (зачастую это технологичнее при производстве);
• 2R2 – три символа означают точность 2% и ниже, номинал равен 2,2 Ом.

Если значение сопротивления 2%, 5% или 10% элемента меньше 1 Ом, перед буквой R наносят ноль (например, 0R5 будет означать 0,5 Ом).

Резисторы 01b, 01c

Для определения номинала надо обратиться к таблицам мантисс и множителей:

• 01B — кодом 01 обозначается резистор с «базовым» сопротивлением 100 Ом, множитель B=10, итоговое сопротивление 100х10=1000 Ом=1кОм;
• 01C – этот вариант отличается от предыдущего только множителем (С эквивалентно 100), а полный номинал равен 100х100=10000 Ом = 10 кОм.

Из приведенных примеров видно, что один и тот же номинал резистора в зависимости от его исполнения может быть маркирован по-разному. Так, сопротивление 1 кОм может иметь кодировку:

• 102 – для 2-10% ряда;
• 1001 – для 1% ряда;
• 01B – для малогабаритных резисторов 1% ряда.

Данная система обозначений применяется на 90+ процентах безвыводных приборов, выпускаемых во всем мире. Но гарантии, что какой-либо изготовитель не применяет свою систему маркировки, нет. Поэтому, в случае сомнений, самый надежный способ – измерить реальное значение сопротивления мультиметром. После небольшой тренировки это не составит сложности. Тот же способ является единственным для SMD-элементов наименьших размеров – на них маркировка не наносится вообще.

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Маркировка проводов и кабелей и расшифровка марки

Что такое резистор и для чего он нужен?

Что такое варистор, основные технические параметры, для чего используется

Что означает степень защиты IP — расшифровка, таблица, примеры использования

Маркировка

Буквенно-цифровой код

Элементы с проволочными выводами обозначаются нанесением на поверхность корпуса надписей. Числа обозначают номинал, а буквы соответствуют диапазону измерения. Буквы «E» и «R» для Ом, «K» обозначает килоом, «M» – мегом.

Советуем изучить Источники питания 24 и 12 Вольт

Литера в маркировке выступает децимальной точкой. Например, обозначение 5R8 соответствует сопротивлению 5,8 Ом, 7К8 означает 7,8 кОм, а М59 равно 590 кОм.

Цветовая кодировка

Для малогабаритных компонентов, у которых невозможно прочитать надписи, разработана цветовая маркировка резисторов при помощи цветных полосок.

Ряд цветных полосок сдвинут к краю корпуса, и отсчет начинается с ближней к краю полосы.

Если маркировка содержит пять полос, тогда первые три покажут величину сопротивления в омах, следующая определяет множитель, и последняя обозначает допуск.

Кодировка SMD элементов

На фото резисторов для поверхностного монтажа видно, что малые размеры требуют применения других методов обозначения. Производители ввели три базовых способа нанесения кодировки, объединив изделия в группы по размеру.

Изделия с допуском 2, 5 и 10%. На корпусе цифровое клеймо, например 330, 683, 474. Первые два числа обозначили мантиссу, а третья выступает показателем степени числа 10. Соответственно надпись 330 показывает 33*1=33 Ом, 683 обозначает 68*1000=68 кОм, 473 соответственно 47*10000=470 кОм. В некоторых моделях используется буква «R» как децимальная точка.

Модели типоразмера 0805 и другие с однопроцентным допуском обозначаются по схожему с первой группой принципу: первые три цифры это мантисса, четвертая, множитель – степень основания 10, также допускается использовать литеру «R». Набор 7430 соответствует значению 743 Ом

SMD типоразмера 0603 маркируются комбинацией из двух цифр и буквы, которая определяет степень множителя: A – нулевая степень, B – первая, C – вторая, D – третья, E – четвертая, F – пятая, R – минус первая, S – минус вторая, Z – минус третья степень. Число обозначает код, по которому в таблице EIA-96 отыскивается мантисса.

Например, код 75С. 75 в таблице соответствует 590. Буква «С» указывает на множитель 100. Соответственно 590*100=59 кОм.

Цветовая маркировка резисторов — что это такое

Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.

Какие бывают разновидности обозначения полосками

Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.

Устройства с 3 полосками

Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Устройства с 5 полосками

Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:

• E48 (2%) — алый цвет;
• E96 (1%) — коричневое цветовое решение;
• E192 (0,5%) — зеленый цвет;
• 0,25% — синее цветовое решение;
• 0,1% — фиолетовый;
• 0,05% — сероватый.

Шестиполосные приборы

Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:

1. Коричневое цветовое решение — 100 ппм/OC.
2. Алый — 50 ппм/OC.
3. Желтый цвет — 25 ппм/OC.
4. Оранжевое цветовое решение — 15 ппм/OC.
5. Синее цветовое решение — 10 ппм/OC.
6. Фиолетовое цветовое решение — 5 ппм/OC.
7. Белоснежный — 1 ппм/OC.

Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.

1. Коричневый — до 1 %.
2. Алый цвет — не более 0,1% отказов.
3. Оранжевое цветовое решение — не больше 0,01% отказов.
4. Желтый — не больше 0,001% отказов за тысячу рабочих часов.

Номинальные ряды с большим числом элементов

Ряд E48 соответствует относительной точности ±2 %, E96 – ±1 %, E192 – ±0,5 %. Хотя элементы этих рядов образуют строгую геометрическую прогрессию со знаменателями 10 1/48 ≈ 1,04914, 10 1/96 ≈ 1,024275, 10 1/192 ≈ 1,01206483 и легко могут быть вычислены на калькуляторе, тем не менее для удобства приведём и эти ряды.

Номинальные ряды E48, E96, E192
E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

1,00

1,00

1,00

1,47

1,47

1,47

2,15

2,15

2,15

3,16

3,16

3,16

4,64

4,64

4,64

6,81

6,81

6,81

1,01

1,49

2,18

3,20

4,70

6,90

1,02

1,02

1,50

1,50

2,21

2,21

3,24

3,24

4,75

4,75

6,98

6,98

1,04

1,52

2,23

3,28

4,81

7,06

1,05

1,05

1,05

1,54

1,54

1,54

2,26

2,26

2,26

3,32

3,32

3,32

4,87

4,87

4,87

7,15

7,15

7,15

1,06

1,56

2,29

3,36

4,93

7,23

1,07

1,07

1,58

1,58

2,32

2,32

3,40

3,40

4,99

4,99

7,32

7,32

1,09

1,60

2,34

3,44

5,05

7,41

1,10

1,10

1,10

1,62

1,62

1,62

2,37

2,37

2,37

3,48

3,48

3,48

5,11

5,11

5,11

7,50

7,50

7,50

1,11

1,64

2,40

3,52

5,17

7,59

1,13

1,13

1,65

1,65

2,43

2,43

3,57

3,57

5,23

5,23

7,68

7,68

1,14

1,67

2,46

3,61

5,30

7,77

1,15

1,15

1,15

1,69

1,69

1,69

2,49

2,49

2,49

3,65

3,65

3,65

5,36

5,36

5,36

7,87

7,87

7,87

1,17

1,72

2,52

3,70

5,42

7,96

1,18

1,18

1,74

1,74

2,55

2,55

3,74

3,74

5,49

5,49

8,06

8,06

1,20

1,76

2,58

3,79

5,56

8,16

1,21

1,21

1,21

1,78

1,78

1,78

2,61

2,61

2,61

3,83

3,83

3,83

5,62

5,62

5,62

8,25

8,25

8,25

1,23

1,80

2,64

3,88

5,69

8,35

1,24

1,24

1,82

1,82

2,67

2,67

3,92

3,92

5,76

5,76

8,45

8,45

1,26

1,84

2,71

3,97

5,83

8,56

1,27

1,27

1,27

1,87

1,87

1,87

2,74

2,74

2,74

4,02

4,02

4,02

5,90

5,90

5,90

8,66

8,66

8,66

1,29

1,89

2,77

4,07

5,97

8,76

1,30

1,30

1,91

1,91

2,80

2,80

4,12

4,12

6,04

6,04

8,87

8,87

1,32

1,93

2,84

4,17

6,12

8,98

1,33

1,33

1,33

1,96

1,96

1,96

2,87

2,87

2,87

4,22

4,22

4,22

6,19

6,19

6,19

9,09

9,09

9,09

1,35

1,98

2,91

4,27

6,26

9,19

1,37

1,37

2,00

2,00

2,94

2,94

4,32

4,32

6,34

6,34

9,31

9,31

1,38

2,03

2,98

4,37

6,42

9,42

1,40

1,40

1,40

2,05

2,05

2,05

3,01

3,01

3,01

4,42

4,42

4,42

6,49

6,49

6,49

9,53

9,53

9,53

1,42

2,08

3,05

4,48

6,57

9,65

1,43

1,43

2,10

2,10

3,09

3,09

4,53

4,53

6,65

6,65

9,76

9,76

1,45

2,13

3,12

4,59

6,73

9,88

В 1952 году IEC (IEC – международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемые номинальный ряд резисторов.

История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство были углеродно-графитовыми с относительно большими производственными допусками.

Идея создания номинального ряда довольно простая – установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Стандартная цветовая маркировка резисторов

Для всех типов постоянных резисторов с гибкими выводами применяются системы маркировки с 3, 4, 5, и 6 цветными кольцами.

Цветная маркировка с 3-мя полосками

Эта система маркировки используется только для резисторов с допустимым отклонением ±20%. Цвета полос соответствую универсальной таблице, приведенной выше. Первыми двумя полосами маркируется сопротивление, третья полоса указывает показатель десятичного множителя.

В соответствии с приведенными на рисунке обозначениями сопротивление резистора определяется следующим образом

R = (10D1 + D2) * 10E

Принцип работы симистора позволяет использовать обратную связь. Такое действие можно сравнить с работой двери в метро. Именно этой особенностью и объясняется широкое применение регулятора мощности на симисторе в различных схемах регулирования.

Прежде, чем приниматься за изготовление простейшего импульсного питающего устройства, необходимо ознакомиться с его принципиальными схемами. Практические рекомендации по выбору основных элементов для сборки можно изучить здесь.

Для показанного резистора величина сопротивления:

D1 (красное кольцо) = 2

D2 (красное кольцо) = 2

E (зеленое кольцо) = 5

R = (20+2)*105 = 2200000 Ом = 2.2 Мом

Маркировка 4-мя цветными кольцами

Такая система маркировки применяется для резисторов номинальных рядов E12 и E24. Как и в случае с кодировкой тремя кольцами первые два используются для указания номинала, третье – величины показателя десятичного множителя. Четвертое цветное кольцо отражает допуск по сопротивлению. Для рядов E12 и E24 применяются только два цвета последней полосы серебристый для маркировки допуска ±10% (E12) и золотистый – допуска ±5% (E24).

R = (10D1 + D2) * 10E ± S

Номинал приведенного на рисунке резистора:

R = (50+1)*102=5100Ом = 5.1Ком ± 5%.

Цветная маркировка 5-ю полосками

Для маркировки резисторов с допусками менее 5%, номинал которых содержит 3 значащих цифры, используют нанесение на корпус 5-ти цветных полос. Принцип считывания сопротивления остается неизменным – первые 3 полосы обозначают цифры номинального ряда, четвертая – величину десятичного множителя, пятая – допуск.

R = (100D1 + 10D2 + D3) * 10E ± S

Цветовые обозначения допусков для номинальных рядов E48 (±2%), E96 (±1%) и E192 (±0,5%), а также прецизионных резисторов сведены в таблицу:
Использование универсальной таблицы цветов и таблицы цветового обозначения допусков дает следующую расшифровку маркировки приведенного на рисунке резистора:

R = (200+50+5)*101 = 255*10 = 2550 Ом = 2.55кОм ± 0.5%

Использование 6-ти цветных колец для маркировки резисторов

Кроме номинала и допуска в цветной маркировке резисторов может быть приведен такой важный параметр, как ТКС.

ТКС — температурный коэффициент сопротивления, показывает максимальное значение, на которое может измениться сопротивление резистора при изменении температуры на 1 градус. Для маркировки на корпусе величина ТКС показывается в ppm/OC. Величина ppm (аббревиатура parts per million) отражает миллионные доли номинала резистора.

Для организации домашнего освещения наиболее популярным вариантом выключателя стал двухклавишный. Это объясняется его широким спектром применения и высоким уровнем экономии ресурсов, как материальных, так и энергетических. Чтобы правильно подключить двухклавишный выключатель света, не потребуется особых знаний, достаточно хорошо подготовиться и придерживаться схемы установки.

Микроволновка — самый распространенный бытовой электроприбор в каждом доме. При возникновении поломок, совсем не обязательно нести её в сервисный центр, а вполне возможно сделать ремонт в домашних условиях, предварительно изучив устройство и принцип работы СВЧ-печи.
Таблица соответствия цветов маркировочных колец и величин ТКС приведена ниже.
Пример цветной маркировки резисторов с использованием шести колец показан ниже. При использовании такой системы обозначений считывание номинала и допуска ничем не отличается от случая пятизначной цветной маркировки. Шестая полоса показывает ТКС резистора.

R = (100D1 + 10D2 + D3) * 10E ± S (Appm/OC)

Расшифровка обозначения для приведенного на рисунке резистора дает следующие результаты:

R= (500+6+2)*101 = 5620Ом = 5.62кОм ± 1% (10 ppm/OC)

Шестое цветное кольцо маркировки может быть использовано для отображения информации о надежности резистора. В этом случае ширина шестого кольца должна превосходить все остальные в 1.5 раза. Показатель надежности рассматривается как процент отказов элемента на 1000 часов работы. Нормируемые величины надежности и их цветные обозначения представлены в следующей таблице

Технические характеристики чип резисторов 0603 1%

• Номинальная мощность резистора при 70°С…………………..0,1 Вт
• Рабочее напряжение резистора ………………………………………..50 В
• Максимальное напряжение резистора ………………………………100 В
• Диапазон рабочих температур резистора ……………………….-55° +125°С
• Температурный коэффициент сопротивления………………….100 ppm/°С

SMD резисторы типоразмера 0603 5% поставляются по ряду номиналов E24. Существенно меньшими габаритами обладают чип резисторы 0402 5% и 0402 1%. На несколько большую рассеиваемую мощность рассчитаны резисторы 0805 5% и 0805 1%. Существенно большей рассеиваемой мощностью обладают резисторы 1206 5% и 1206 1% и 2512 5% и 2512 1%. В перечне поставляемой продукции присутствуют низкоомные резисторы, высокоомные резисторы с повышенным рабочим напряжением и терморезисторы.

Технические характеристики и маркировка чип резисторов 0603 1% производитель Liket

Технические характеристики и маркировка чип резисторов 0603 1% производитель Walsin

Ряд Е192

Является наибольшее число номиналов, ряд включает в себя 192 единицы возможных вариантов и предоставляет самый широкий спектр для выбора. Отличается такими данными:

погрешность сопротивления не может превышать 0,5%, 0,25 и даже 0,1%, что выводит их в категорию сверхточного оборудования, часто на их основе разрабатывают smd резисторы;

• с точки зрения цветового обозначения ряда, то на корпусе прибора изображается зеленая, синяя или фиолетовая полоска;
• применяется в сверхточных измерительных комплексах и электронно-вычислительных машинах.

Существенный недостаток – самая высокая стоимость, в сравнении с другими. Для удобства понимания разницы между номинальными рядами трех последних порядков ниже приведена таблица с значениями сопротивлений резисторов.

Таблица: номиналы рядов Е48, Е96, Е192

Таблица: номиналы рядов Е48, Е96, Е192

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние. Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Ряд сопротивления резистора Е24

Главная > Теория > Ряд сопротивления резистора Е24

В электротехнике номиналы резисторов не устанавливаются произвольно – они могут принимать лишь вполне определенные регламентируемые стандартами значения. Всё существующее многообразие этих величин должно укладываться в перечень номиналов, называемый рядом сопротивлений резисторов. С примером вполне конкретного ряда резисторов можно ознакомиться на рисунке, приведённом ниже по тексту.

Стоящая после литеры «Е» цифра означает число номинальных значений в пределах каждого десятичного интервала (веса). Рассмотрим порядок формирования этих рядов более подробно.

Как образуется

Типовой ряд номиналов резисторов формируется по строго установленным правилам, связанным с технологическими нюансами производства этих радиотехнических изделий.

Пояснение. Особенность изготовления резистивных элементов состоит в том, что не имеет смысла устанавливать номиналы сопротивлений в виде непрерывного ряда значений. Объясняется это тем, что каждый образец резистора имеет определённую погрешность, получаемую при его производстве.

https://youtube.com/watch?v=OJ5_SjRpV-g

При 10%-ой точности для резистора в 100 Ом, например, его реальное значение может быть равным 105 Ом, и производить отдельный образец с таким номиналом не имеет смысла.

Следующим по значению может быть выбран элемент 120 Ом, который при данной погрешности на её нижней границе имеет значение 108 Ом (верхний предел – 132 Ома).

Исходя из этого, следующая по возрастанию номинала величина резистора должна быть порядка 150 Ом.

Указанные выборочные величины сводятся в специальные таблицы, отличающиеся разбросом сопротивлений и количеством прописываемых в них значений. С одной из таких таблиц номиналов резисторов, содержащей ряды е12, е24 и е96 можно ознакомиться на размещённом ниже рисунке.

Таблица рядов е12, е24 и е96

Виды рядов

Формула сопротивления резистора

Для перекрытия как можно большего количества возможных нормируемых сопротивлений, используемых при производстве электронной аппаратуры, потребуется несколько разновидностей рядов, а именно:

Минимальный по количеству наименований Е6 (с погрешностью 20%);

Обратите внимание! Для переменных резисторов используется только этот ряд (все остальные предназначены лишь для изделий с постоянным сопротивлением)

• Расширенная таблица значений, обозначаемая как «Е12» (10%);
• Ещё более объёмные ряды Е24 и Е48 (5 и 2,5% соответственно);
• Наиболее полный набор значений под наименованием «е96»;
• И, наконец, максимально полный ряд – Е192.

Погрешности номиналов двух последних позиций позволяют отнести эти изделия к разряду прецизионных (отличающихся повышенной точностью изготовления).

В отдельных случаях, оговоренных нормативами, резисторы могут нормироваться по ряду Е3.

Особенности стандартного ряда Е24

Особенностью ряда е24 является следующая его организация:

• Установленная для него номинальная погрешность составляет 5%;
• С учётом этого показателя номиналы резисторов соответствуют весовым категориям, приведённым в следующей таблице (смотрите рисунок ниже).

Принципы нанесения цветовой маркировки выводных резисторов.

Определяем параметры резистора по цветовой маркировке. Примеры и онлайн калькулятор.Резистор – это пассивный элемент электрической цепи, обладающий определённым значением электрического сопротивления. Резистор является крайне распространённым элементом электронной аппаратуры и характеризуется (в первую очередь): величиной сопротивления, номинальной мощностью и допуском отклонения от приведённого номинала. Промышленностью выпускаются резисторы различных номиналов в широком диапазоне сопротивлений: от 0,01Ом до 1ГОм, однако при при изготовлении массовых изделий величину сопротивления в основном выбирают исходя из ряда: 10; 11; 12; 13; 15; 16; 18; 20; 22; 24; 27; 30; 33; 36; 39; 43; 47; 51; 56; 62; 68; 75; 82; 91. Нужное числовое значение сопротивления получают путём деления или умножения этих значений на число кратное 10.

Сопротивление резисторов измеряется в омах (Ом), килоомах (кОм, 1кОм = 1000 Ом) и мегаомах (МОм, 1МОм = 1000 кОм = 1000000 Ом).

Начнём с наиболее распространённых – выводных резисторов с цветовой маркировкой в виде 4 или 5 цветных колец (полосатиков). Значение сопротивления таких элементов указывается на корпусе резистора в виде кода с использованием цветовой маркировки. На рисунке Рис.1 приведены резисторы двух видов: маркированные четырьмя кольцами и резисторы (как правило, с низким параметром допуска погрешности), маркированные пятью цветовыми кольцами.

Рис.1 Цветовая маркировка резисторов с 4 кольцами (сверху) и 5 кольцами (снизу) Для резисторов с четырьмя кольцами – первые два обозначают величину сопротивления в Омах, третье кольцо является десятичным множителем, а четвёртое обозначает возможное % отклонение от номинала. Для резисторов с пятью кольцами – первые три обозначают величину сопротивления в Омах, четвёртое кольцо является десятичным множителем, а пятое обозначает возможное % отклонение от номинала. Изредка попадаются элементы и с тремя полосами, тогда: первые два цвета – это первые цифры номинала, а третий цвет – множитель. Величина допуска таких резисторов всегда ±20%.

Для резисторов с шестью кольцами нужно использовать рисунок для элементов с пятью кольцами, но учесть шестую цветную полоску, которая обозначает температурный коэффициент сопротивления (ТКС), а каждый цвет имеет своё значение: • Коричневый = 100 ppm/ºC; • Красный = 50 ppm/ºC; • Жёлтый = 25 ppm/ºC; • Оранжевый = 15 ppm/ºC; • Синий = 10 ppm/ºC; • Фиолетовый = 5 ppm/ºC; • Белый = 1 ppm/ºC.

Как правило, маркировочные полосы сдвинуты в одну сторону (в сторону первого кольца), и чтение их выполняют слева направо. В том случае, если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные. Если и это условие не соблюдается, то можно воспользоваться правилом – начало маркировки никогда не начинается с чёрного, золотистого и серебристого цветов.

Для радиолюбителя, не отягощённого наличием чрезвычайной памяти, приведу онлайн калькулятор цветовой маркировки резисторов.

Онлайн калькулятор определения параметров резистора по цветовой маркировке

На Рис.2 приведена оценочная зависимость мощности полосатых выводных резисторов исходя из их габаритных размеров.

Рис.2 Габариты выводных резисторов с цветовой маркировкой различной мощности

А на следующей странице рассмотрим принципы нанесения трёх и четырёхзначной цифровой маркировки SMD резисторов в виде цифр, либо цифр и буквы (маркировка EIA-96).
