Таблица маркировки конденсаторов

Как приблизительно определить ёмкость микрофарадных конденсаторов?

Если имеется один или два микрофарадных конденсатора, ёмкость которых известна, то приблизительное определение ёмкости других конденсаторов может быть получено следующим путём.

“Эталонные” конденсаторы включаются в сеть переменного тока последовательно с электрической лампой. На-глаз определяется степень накала лампы, при включении того или другого конденсатора.

После этого в таком же порядке включается микрофарадный конденсатор, ёмкость которого неизвестна. Если накал лампы будет при таком включении ярче, то ёмкость измеряемого конденсатора больше эталонного и наоборот.

Рис. 4. Как приблизительно оценить емкость микрофарадного конденсатора.

Зачем палладий конденсаторам?

Драгоценные металлы всегда ценились серьезным образом, кроме палладия. Он и раньше стоил копейки, как и пять лет назад. В наше время из-за спекулятивных игр на биржах цена палладия выросла настолько сильно, что этот металл стал стоить в полтора раза дороже золота.

Пару слов о конденсаторах

Эта парадоксальная ситуация продлиться недолго, так считаются эксперты. Ведь и криптовалюты стоили лет десять назад копейки, но в наше время они стоят крайне дорого. Вот и с палладием получилась та же интересная ситуация, что и с криптовалютами – внезапный рост.

Но в советские времена палладий применялся част опри производстве конденсаторов, ведь тогда этот металл стоил крайне недорого. Он имел стоимость примерно такую же, как и медь. Но из-за недостаточно хороших физических свойств палладий не любили применять активно при производстве радиодеталей – не слишком сильно он повышал срок службы радиодеталей.

Не стоит забывать, что драгметаллы в радиодеталях применялись для продления срока службы устройств. Ими покрывали медные контакты, тем самым повышая их срок службы. Не было бы покрытий из драгметаллов, конденсаторы бы служили предельно малый срок.

Пару слов о конденсаторах

Если в старых статьях о конденсаторах и покоящихся в них драгметаллах в первую очередь говорилось о золоте, то сейчас куда важнее наличие палладия. Не во всех конденсаторах палладий присутствовал в больших количествах, но он практически во всех радиодеталях имел место быть.

Например, стоит сказать о таком важном конденсаторе, как К10-28, в котором на тысячу штук имеется 33 грамма палладия по факту. Конденсатор марки К10-43В также очень богат на палладий и из тысячи штук можно получить 68 граммов чистого металла

Но это не рекорд, так как в конденсаторах марки К10-54 имеется 79 граммов палладия на тысячу штук и за этой маркой конденсаторов охотятся многие скупщики радиодеталей. Стоит сказать и то, что радиодетали с драгметаллами использовались повсеместно, только в электронике массового производства драгметаллов имело меньшее количество, чем в аппаратуре специального назначения

Конденсатор марки К10-43В также очень богат на палладий и из тысячи штук можно получить 68 граммов чистого металла. Но это не рекорд, так как в конденсаторах марки К10-54 имеется 79 граммов палладия на тысячу штук и за этой маркой конденсаторов охотятся многие скупщики радиодеталей. Стоит сказать и то, что радиодетали с драгметаллами использовались повсеместно, только в электронике массового производства драгметаллов имело меньшее количество, чем в аппаратуре специального назначения.

Ряд Е12

В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.

По своим характеристикам ряды Е12 отличаются следующими данными:

• допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
• если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
• их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.

Маркировка конденсаторов

Обычно на конденсаторах наносится цифровая маркировка, обозначающий номинал.
Рядом с этим цифровым кодом маркируется наибольшее рабочее напряжение, а иногда класс (точность), температурный коэффициент и другие значения. Но на самых миниатюрных конденсаторах (например, для поверхностного монтажа) нет таких полных обозначений, и вы не должны удалять полоски до тех пор, пока они будут вам необходимы.
В зависимости от производителя имеются различия в обозначении, касается материала диэлектрика и др. Обозначение конденсаторов на схеме 4n7/40V означает, что емкость конденсатора 4,700pF, его максимальное рабочее напряжение 40В. Имеется и другое обозначение 4n7.
Конденсаторы идентифицируются и по нанесенным цветным полосам, обозначение подобное резисторам по 4-полосный системе. Первые два цвета (A и B) обозначают первые две цифры, третий цвет (C) – множитель, четвертый цвет (D) допуск, и пятый цвет (E) рабочее напряжение.
На корпусе дисковых керамических конденсаторов (рис. 2.2b) и трубчатых конденсаторов (рис. 2.2) рабочее напряжение не указывается, так как они используются в цепях с низким напряжением постоянного тока. Если трубчатый конденсатор имеет пять цветных полос, первый цвет представляет температурный коэффициент, в то время как другие четыре обозначают емкость.

Цветная маркировка танталовых электролитических конденсаторов

Первые два цвета определяют две первые цифры и имеют такое же назначение как и при определении резисторов. Третий цвет множитель в мкф, четвертый максимальное рабочее напряжение.

Как быть с цифровой маркировкой SMD резисторов? Сопротивление резистора обозначается в Омах и равно первым цифрам, последние указывают количество нулей после них. К примеру, обозначение 472 =4700 Ом или 4,7 кОм.
Таблица маркировки резисторов, калькулятор цветовой маркировки резисторов, обозначение резистора, конденсатора. Программа расчета.

Размеры резисторов в зависимости от мощности

В зависимости от рассеивания мощности резисторов зависят и размеры корпуса (самого элемента) резистора. Корпус зависит от материала из которого изготовлен резистор и типа резистора.

Сайт catalog.compel.ru — эффективный инструмент для поиска электронных компонентов

Для быстрого поиска электронных компонентов по заданным параметрам лучше всего воспользоваться сайтом catalog.compel.ru. На сайте представлено большинство электронных компонентов, поставляемых компанией КОМПЭЛ. Для параметрического поиска сначала нужно выбрать тип компонента. Например, для керамических чип-конденсаторов необходим следующий путь поиска: Пассивные компоненты Конденсаторы Керамические. В этом случае на сайте появится окно (рисунок 10) с возможностью задания нужных параметров.

Рис. 10. Окно для поиска керамических конденсаторов с возможностью задания конкретных параметров

Рекомендуется использовать программу для просмотра сайтов (браузер) «Google Chrome». Работа в этом браузере ускоряет поиск в несколько раз. Для поиска чип-конденсатора емкостью 0,01 мкФ с диэлектриком X7R нужно задать конкретный номинал конденсатора 0,01 мкФ, выбрать тип диэлектрика X7R. Если выбрать конкретный бренд Yageo, то получим результаты, показанные на рисунке 11.

Рис. 11. Результаты поиска керамического чип-конденсатора 0,01 мкФ с диэлектриком X7R

Нажатие на наименование подходящей по параметрам позиции открывает новое окно, где будет показано наличие на складе и цены компонента в зависимости от количества. Большинство керамических конденсаторов заведено в базу данных как CERCAP… Вместо многоточия указывается номинал емкости, допустимое рабочее напряжение, размеры корпуса, тип диэлектрика. Первая буква в типе диэлектрика кодирует точность номинала конденсатора. Например, буква «К» соответствует точности ±10%.

Аналогичным образом можно найти резисторы и индуктивные компоненты. Большинство чип-резисторов внесено в базу данных как RES… Вместо многоточия указывается размер корпуса, номинал резистора и его точность. При нажатии на конкретную позиции резистора можно посмотреть наименование от производителя (Partnumber) на новой открывшейся Интернет-странице.

•••

Номиналы резисторов. Таблица, онлайн калькулятор

• В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемый номинальный ряд резисторов.
• История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство резисторов были углеродно-графитовыми с относительно большими производственными допусками (отклонениями).
• Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Мультиметр — RICHMETERS RM101

Richmeters RM101 — удобный цифровой мультиметр с автоматическим изменен…

Мультиметр — MASTECH MY68

Измерение: напряжения, тока, сопротивления, емкости, частоты…

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения сопротивления в диапазоне 100…1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением данных из таблицы на 10.

Отличия между сериями:

• Е6 — допуск 20%,
• E12 — допуск 10%
• E24 — допуск 5% (и 2%)
• Е48 — допуск 2%
• E96 — допуск 1%
• E192 — допуск 0,5, 0,25, 0,1% и выше

Номиналы резисторов — онлайн калькулятор

Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Примечание: в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну

Откуда взялись ряды номиналов

В 1952 году Международная электротехническая комиссия (IEC), ещё одна группа, определявшая стандарты, определила номинальные ряды для электронных компонентов, определяющие, каких номиналов бывают резисторы, так, чтобы получить равномерное их распределение на логарифмической шкале. Если это вам не очень понятно, рассмотрите такой пример. Ряд E12 используется для резисторов с допуском в 10%, а значений в промежутке от 1 до 10 у него 12 штук (потому и «E12»). Базовые значения:

1, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2

Поэтому можно найти резистор на 4,7 кОм или 47 кОм, но не на 40 кОм.

Обратите внимание на допуск. Номинал резистора на 39 кОм может отличаться на 3,9 кОм в ту или другую сторону

Например, он может иметь сопротивление 42,9 К, поэтому резистор на 40 кОм не имеет смысла. Поскольку резистор на 39 кОм в любом случае может оказаться резистором на 40 кОм. И наоборот, резистор на 47 кОм может иметь реальное сопротивление в 42,3 кОм, что меньше, чем максимальное сопротивление для резистора на 39 кОм.

Как и следовало ожидать, чем меньше допуск, тем больше количество значений в ряду номиналов. При допуске в 2%, к примеру, используется ряд E48, где от 1 до 10 умещается 48 значений (и если вы подумаете, что ряд E96 используется для допусков в 1%, то будете правы). При использовании E48 значениями, близкими к 40 кОм, будут 38,3 кОм и 40,2 кОм. Это максимум 39,06 для нижней величины и минимум в 39,2 для верхней.

Примеры расшифровки цифробуквенной маркировки SMD резисторов

Для определения параметра резисторов не обязательно запоминать таблицы значений. В Интернете размещено много онлайн-калькуляторов, также доступно к скачиванию множество оффлайн-программ. Но если понять принципы маркировки, возможно определять значения сопротивления и точности, не прибегая к справочникам, после небольшой тренировки это получается с первого взгляда. Для закрепления понимания основ надо разобрать несколько практических примеров.

Резисторы 101, 102, 103, 104

Во всех этих примерах численное значение сопротивления одинаково, и равно 10, но множители в каждом случае отличаются:

• 101 – 10 Ом надо умножить на 101, то есть на 10, или приписать к значению один 0 — в качестве итога получится 100 Ом;
• 102 – 10 Ом надо умножить на 102, то есть на 100, или приписать к значению два нуля — получится 1000 Ом (=1 кОм);
• 103 – 10 Ом надо умножить на 103, то есть на 1000, или приписать к значению три нуля — получится 10000 Ом (=10 кОм);
• 104 – 10 Ом надо умножить на 104, то есть на 10000, или приписать к значению четыре нуля — получится 100000 Ом (=100 кОм).

Легко запомнить, что для трехсимвольной кодировки последняя цифра 3 обозначает килоомы, а 6 — мегаомы – это дополнительно облегчит визуальное считывание маркировки.

Резисторы 1001, 1002, 2001

Если на корпус электронного компонента нанесено 4 цифры, это означает, что его точность не ниже 1%. А номинал также состоит из мантиссы и множителя, который задается последним символом:

• 1001 – 100 Ом надо умножить на 101, то есть на 10, что равносильно приписыванию к мантиссе одного нуля — в качестве итога получится 1000 Ом (1 кОм);
• 1002 – мантисса равна также 100 Ом, но множитель равен 102=100 (надо приписать два нуля), а номинал будет равен 10000 Ом=10 кОм;
• 2001 – в данном случае 200 Ом надо умножить на 101=10, номинал равен 2000 Ом=2 кОм.

Принципиально считывание этой маркировки не отличается от трехсимвольной.

Резисторы r100, r020, r00, 2r2

Если на резисторе нанесено обозначение с буквой R, её можно сразу мысленно заменить на десятичную запятую:

• R100 означает «,100» — приписывая перед запятой ноль, получается значение 0,100 Ом = 0,1 Ом (резистор с 1% точностью).
• R020 – по тому же принципу «,020» превращается в 0,020 Ом=0,02 Ом;
• R00 означает резистор с нулевым сопротивлением – такие элементы применяются в качестве перемычек на плате (зачастую это технологичнее при производстве);
• 2R2 – три символа означают точность 2% и ниже, номинал равен 2,2 Ом.

Если значение сопротивления 2%, 5% или 10% элемента меньше 1 Ом, перед буквой R наносят ноль (например, 0R5 будет означать 0,5 Ом).

Резисторы 01b, 01c

Для определения номинала надо обратиться к таблицам мантисс и множителей:

• 01B — кодом 01 обозначается резистор с «базовым» сопротивлением 100 Ом, множитель B=10, итоговое сопротивление 100х10=1000 Ом=1кОм;
• 01C – этот вариант отличается от предыдущего только множителем (С эквивалентно 100), а полный номинал равен 100х100=10000 Ом = 10 кОм.

Из приведенных примеров видно, что один и тот же номинал резистора в зависимости от его исполнения может быть маркирован по-разному. Так, сопротивление 1 кОм может иметь кодировку:

• 102 – для 2-10% ряда;
• 1001 – для 1% ряда;
• 01B – для малогабаритных резисторов 1% ряда.

Данная система обозначений применяется на 90+ процентах безвыводных приборов, выпускаемых во всем мире. Но гарантии, что какой-либо изготовитель не применяет свою систему маркировки, нет. Поэтому, в случае сомнений, самый надежный способ – измерить реальное значение сопротивления мультиметром. После небольшой тренировки это не составит сложности. Тот же способ является единственным для SMD-элементов наименьших размеров – на них маркировка не наносится вообще.

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Маркировка проводов и кабелей и расшифровка марки

Что такое резистор и для чего он нужен?

Что такое варистор, основные технические параметры, для чего используется

Что означает степень защиты IP — расшифровка, таблица, примеры использования

Ряд Е192

Является наибольшее число номиналов, ряд включает в себя 192 единицы возможных вариантов и предоставляет самый широкий спектр для выбора. Отличается такими данными:

погрешность сопротивления не может превышать 0,5%, 0,25 и даже 0,1%, что выводит их в категорию сверхточного оборудования, часто на их основе разрабатывают smd резисторы;

• с точки зрения цветового обозначения ряда, то на корпусе прибора изображается зеленая, синяя или фиолетовая полоска;
• применяется в сверхточных измерительных комплексах и электронно-вычислительных машинах.

Существенный недостаток – самая высокая стоимость, в сравнении с другими. Для удобства понимания разницы между номинальными рядами трех последних порядков ниже приведена таблица с значениями сопротивлений резисторов.

Таблица: номиналы рядов Е48, Е96, Е192

Таблица: номиналы рядов Е48, Е96, Е192

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Керамические чип-резисторы YAGEO

Сейчас трудно найти электронную схему без резисторов для поверхностного монтажа. Компания Yageo выпускает широкую номенклатуру керамических чип-резисторов для самых различных применений. Резисторы выпускаются в распространенных типоразмерах корпусов и удовлетворяют жестким требованиям современной электронной аппаратуры. Основные параметры некоторых наиболее популярных серий чип-резисторов Yageo сведены в таблицу 3.

Таблица 3. Основные параметры некоторых серий чип-резисторов Yageo

Чип-резисторы Yageo предназначены для работы в диапазонах температур -55°С…125°С или -55°С…155°С и выпускаются в корпусах с размерами от 1005 с максимальной мощностью 1/32 Вт до размера 2512 с мощностью до 2 Вт. Серия RC предназначена для широкого применения. Серия RT отличается высокой точностью номиналов и повышенной стабильностью параметров. Допустимые напряжения для серий RC и RT в корпусах с размерами от 1206 составляет 200 В. Серия RV характеризуется наличием высокоомных резисторов до 27 МOм и высокими значениями допустимых напряжений до 500 В (резисторы в корпусе 0805 допускают максимальное напряжение до 400 В). Размеры стандартных корпусов серии чип-резисторов RC приведены в таблице 4.

Таблица 4. Размеры тонкопленочных чип-резисторов серии

Система обозначений чип-резисторов Yageo приведена на рисунке 5.

Рис. 5. Система обозначений чип-резисторов YAGEO

Конечно, далеко не любая комбинация букв и цифр в системе обозначений резисторов и конденсаторов сформирует правильное наименование (partnumber). Корректность наименования можно проверить на сайте производителя https://www.yageo.com/.

Ряд Е12

В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.

По своим характеристикам ряды Е12 отличаются следующими данными:

• допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
• если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
• их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.

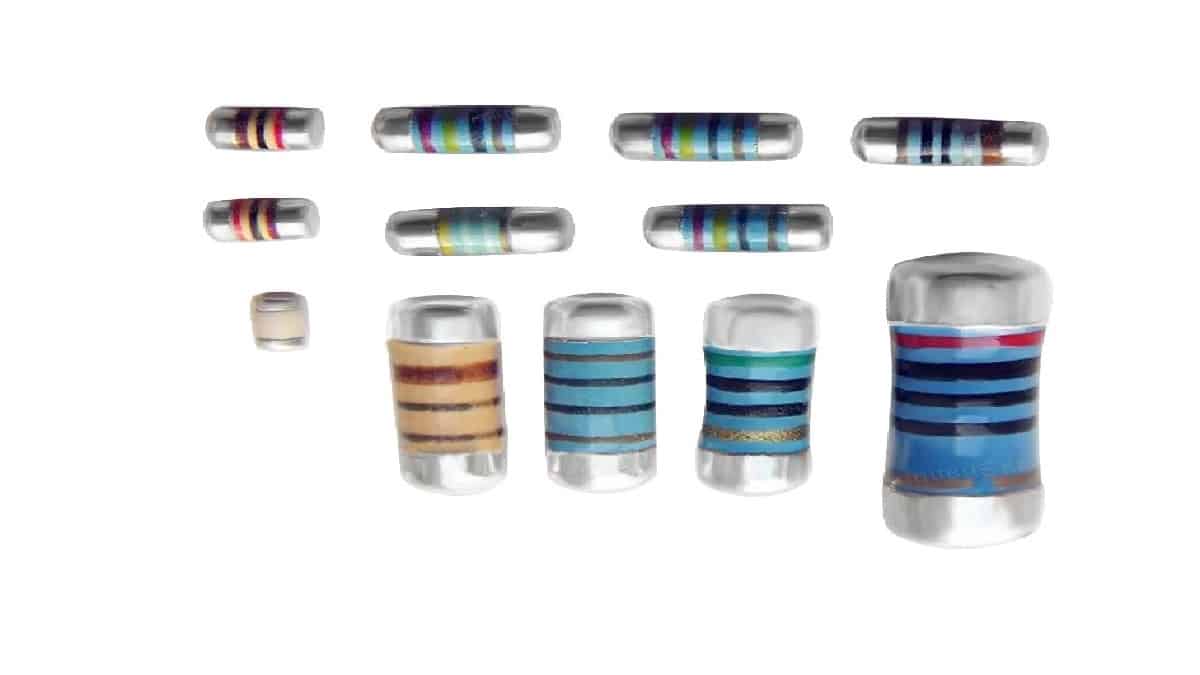

Цветовая маркировка резисторов — что это такое

Все важные и нужные сведения о тех. параметрах чип резистора можно узнать, просто посмотрев на него, это действительно радует многих электриков. Для официального обозначения сопротивления и других характеристик создана специальная маркировка резисторов – цветными полосками. Важны не только цвета, но и их последовательное размещение. Маркировка выглядит как кольца разных цветовых решений. Такая форма необходима для того, чтобы человек мог, не поворачивая в руке такой небольшой элемент, понять все его параметры.

Какие бывают разновидности обозначения полосками

Типовая маркировка резисторов по цвету сформирована из трех или шести полос/колечек. Чем больше полосок, тем больше точность измерения. Рассмотрим самые популярные вариации раскрасок.

Устройства с 3 полосками

Подобную кодировку используют лишь для тех компонентов, которые имеют планового типа отклонения не более двадцати процентов. Числовые обозначения, относящиеся к цветовым решениям, можно брать из таблички. Первые два круга отображают сопротивление прибора, третий указывает на множитель.
Если обозначить 1 полосу меткой D1, 2 D2, 3 E, то выражение будет таким:R=(10D1+D2)*10E.
Например, на детали 1 полоса красная, 2зеленая, 3 — желтая. Пытаемся найти сопротивление (10*2+5)*104=25*10 в четвертой степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Предназначены для техники с точностью до 5 или 10 процентов. Цветовая схема резисторов сопротивлений не меняется: первые 2 колечка — номинал сопротивления, 3 — десятичного типа множитель, 4 — допуск. Золотистый допуск — 5% (причислен к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае, получается такая формула: R=(10D1+D2)*10E±S, где 1 полоска — D1, 2 — D2, 3 — Е, 4 — S. Например: если вы видите прибор с 4 полосками зеленого, оранжевого, алого и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Устройства с 5 полосками

Эта цветовая кодировка резисторов полоскового типа используется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Технология подсчета первых 3 полосок не меняется, четвертая расшифровывается, как десятичного типа множитель, а пятая, это уровень допуска. Выражение: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три кружка, Е-четвертый, S – пятый. Допуски выделяют очень просто:

• E48 (2%) — алый цвет;
• E96 (1%) — коричневое цветовое решение;
• E192 (0,5%) — зеленый цвет;
• 0,25% — синее цветовое решение;
• 0,1% — фиолетовый;
• 0,05% — сероватый.

Шестиполосные приборы

Специалисты осведомлены, что у многих резисторов есть ТКС. Этот параметр отображает, на какую величину повышается,/уменьшается сопротивление детали при изменении температурного режима на 1 градус. Этот коэффициент измеряется в ppm/OC. Рассмотрим полностью цветовое обозначение резисторов на 6 кольце:

1. Коричневое цветовое решение — 100 ппм/OC.
2. Алый — 50 ппм/OC.
3. Желтый цвет — 25 ппм/OC.
4. Оранжевое цветовое решение — 15 ппм/OC.
5. Синее цветовое решение — 10 ппм/OC.
6. Фиолетовое цветовое решение — 5 ппм/OC.
7. Белоснежный — 1 ппм/OC.

Разберем примерный вариант определения резистора по кодировке цветового типа на 6 колец. Представьте, у вас есть резистор с алой, зеленой, фиолетовой, желтой, коричневой и оранжевой полоской. Сопротивление будет равно (100*2+10*5+7)*104 +-1% (15ппм/OC) или же 2570000±1% (15ппм/OC) или 2,57 ±1% (15ппм/OC) МОм.

1. Коричневый — до 1 %.
2. Алый цвет — не более 0,1% отказов.
3. Оранжевое цветовое решение — не больше 0,01% отказов.
4. Желтый — не больше 0,001% отказов за тысячу рабочих часов.

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние. Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Принципы построения рядов

Сопротивление резистора – формула для рассчета

Серию резисторов е24 можно приближенно описать в виде геометрической прогрессии. Входящие в эту линейку компоненты могут поделить интервал на равные отрезки, число которых равно наименованию таблицы (24). Серии, включающие меньшее число составляющих, могут быть получены через удаление четных элементов из исходной линейки. Если в прогрессии, описывающей таблицу Е24, будет применяться знаменатель 101/24, то для Е12 его значение будет равно 101/12, а для Е6 – 101/6. Серии, в которых больше 24 чисел, приближаются к прогрессии с почти абсолютной точностью. В знаменателе 101/k число k является утроенной степенью двойки. Помимо этого, линейки могут быть описаны последовательностями десятичных логарифмов. Вычислить номинал резисторного устройства можно, воспользовавшись калькулятором онлайн.

Важно! Подсчитать номинальный показатель для компонента той или иной серии можно, воспользовавшись следующим выражением: V(k)=10k/K=exp((k/K)*ln 10). Здесь К – это номер самой линейки (6, 12, 24 – числа, стоящие вслед за литерой Е), k – порядковый номер номинального значения внутри нее

Таблицами значений можно пользоваться и следующим образом. Если при расчете необходимых показателей для некоторой цепи выявилось, что необходимо приобрести резистор, к примеру, на 1180 Ом, а доступ имеется только к стандартным деталям (не повышенной точности), можно взять таблицу Е24. В ней есть значения 1,1 и 1,2. Они перемножаются на 10 столько раз, чтобы получились показатели, схожие с необходимыми. В данном случае после троекратного умножения получаются 1100 и 1200. Вторая величина ближе к искомой, соответственно, именно такой компонент целесообразно приобретать.

Заключение

Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.
