Закон джоуля-ленца

Закон Ома

Экспериментально доказано, что во сколько раз увеличивается напряжение на участке цепи, во столько же раз увеличивается и сила тока на этом участке. То есть сила тока в проводнике прямо пропорциональна напряжению на концах этого проводника.

График зависимости силы тока от напряжения будет представлять собой прямую линию, проходящую через начало координат . Его называют вольт-амперной характеристикой цепи.

Зависимость силы тока от сопротивления показывает, что чем больше сопротивление проводника, тем меньше сила тока при одном и том же напряжении между концами проводника. Поэтому сила тока в проводнике обратно пропорциональна сопротивлению проводника

Для участка цепи величина I рассчитывается по формуле немецкого физика Георга Ома, открывшего в 1926 г. закон взаимосвязи между силой тока, напряжением и сопротивлением проводника:

I=U/R,

U – напряжение (или падение напряжения, или разность потенциалов), измеряется в вольтах – обозначение В или V;
R – сопротивление проводника, измеряется в омах – обозначение Ом или W.

Или по формуле I=UG, где обозначение G – это проводимость или электропроводность (величина, обратная сопротивлению, измеряется в сименсах, обозначение – См или S).

Расчет для полной цепи происходит по формуле I=e/R+r, где:

e – ЭДС или электро-движущая сила в цепи, измеряется в вольтах;
R – суммарное сопротивление всех приборов, включенных в цепь;
r – внутреннее сопротивление источника напряжения.

Сила тока зависит от электрического напряжения (или разности потенциалов, или ЭДС). В случаях, когда r<>R, можно считать, что она обратно пропорциональна либо сопротивлению цепи, либо сопротивлению источника.

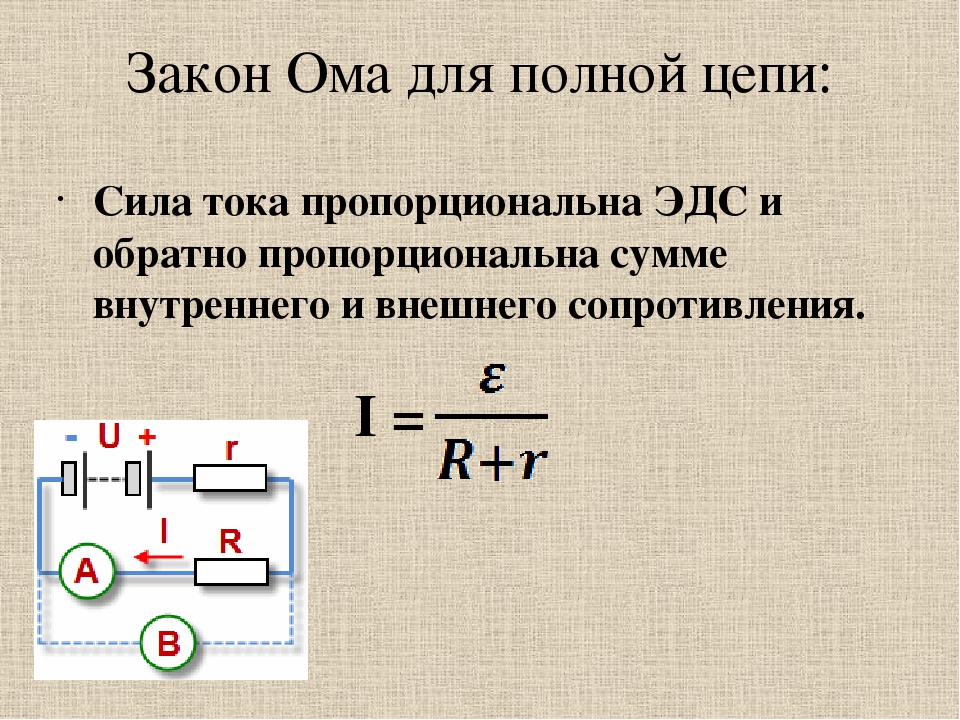

Закон Ома для полной цепи.

Значение I связано с показателем скорости преобразования электрической энергии – мощностью P (единицы измерения ватты -обозначение Вт или W). Для линейной цепи, в которой соблюдается закон Ома, расчет P производится по формуле:

P=IU или P=I2R=U2/R.

Мощность электрического тока

Работа, произведенная в единицу времени, называется мощностью и обозначается буквой P.

Из этой формулы имеем:

A = P × t.

Единица измерения мощности:

1 (Дж/сек) иначе называется ваттом (Вт). Подставляя в формулу мощности выражение для работы электрического тока, имеем:

P = U × I (Вт).

Формула мощности электрического тока может быть выражена также через потребляемый ток и сопротивление потребителя:

Кроме ватта, на практике применяются более крупные единицы измерения электрической мощности. Электрическая мощность измеряется в:

100 Вт = 1 гектоватт (гВт); 1000 Вт = 1 киловатт (кВт); 1000000 Вт = 1 мегаватт (МВт).

Электрическая мощность измеряется специальным прибором – ваттметром. Ваттметр имеет две обмотки (катушки): последовательную и параллельную. Последовательная катушка является токовой и включается последовательно с нагрузкой на участке цепи, где производятся измерения, а параллельная катушка – это катушка напряжения, она соответственно включается параллельно этой нагрузке. Принцип действия ваттметра основан на взаимодействии двух магнитных потоков создаваемых током, протекающим по обмотке подвижной катушки (токовой катушки), и током, проходящим по неподвижной катушке (катушке напряжения). При прохождении измеряемого тока по обмотке подвижной и неподвижной катушек образуются два магнитных поля, при взаимодействии которых подвижная катушка стремится расположится так, чтобы направление ее магнитного поля совпадало с направлением магнитного поля неподвижной катушки. Вращающему моменту противодействует момент, созданный спиральными пружинками, через которые в подвижную катушку проводится измеряемый ток. Противодействующий момент пружинок прямо пропорционален углу поворота катушки. Стрелка, укрепленная на подвижной катушке, указывает значение измеряемой величины. Схема включения ваттметра показана на рисунке 2.

Рисунок 2. Схема включения ваттметра

Если вы решили измерить потребляемую мощность, какой либо имеющейся у вас нагрузки, и при этом у вас отсутствует ваттметр, вы можете “изготовить” ваттметр своими руками. Из формулы P = I × U видно, что мощность, потребляемую в сети, можно определить, умножив ток на напряжение. Поэтому для определения мощности, потребляемой из сети, следует использовать два прибора, вольтметр и амперметр. Измерив амперметром потребляемый ток и вольтметром напряжение питающей сети, необходимо показание амперметра умножить на показание вольтметра.

Так, например, мощность, потребляемая сопротивлением r, при показании амперметра 3 А и вольтметра 220 В будет:

P = I × U = 3 × 220 = 660 Вт.

Для практических измерений электрической работы (энергии) джоуль является слишком мелкой единицей.

Если время t подставлять не в секундах, а в часах, то получим более крупные единицы электрической энергии:

1 Дж = 1 Вт × сек; 1 Вт × ч = 3600 ватт × секунд = 3600 Дж; 100 Вт × ч = 1 гектоватт × час (гВт × ч); 1000 Вт × ч = 1 киловатт × час (кВт × ч).

Электрическая энергия измеряется счетчиками электрической энергии.

Видео 1. Работа и мощность электрического тока

https://youtube.com/watch?v=NTs6S2JYUtA

Видео 1. Работа и мощность электрического тока

https://youtube.com/watch?v=2gVWNrh-2no

Видео 2. Еще немного о мощности

Пример 1. Определить мощность, потребляемую электрическим двигателем, если ток в цепи равен 8 А и двигатель включен в сеть напряжением 220 В.

P = I × U = 8 × 220 = 1760 Вт = 17,6 гВт = 1,76 кВт.

Пример 2. Какова мощность, потребляемая электрической плиткой, если плитка берет из сети ток в 5 А, а сопротивление спирали плитки равно 24 Ом?

P = I 2 × r = 25 × 24 = 600 Вт = 6 гВт = 0,6 кВт.

При переводе механической мощности в электрическую и обратно необходимо помнить, что 1 лошадиная сила (л. с.) = 736 Вт; 1 киловат (кВт) = 1,36 л. с.

Пример 3. Определить энергию, расходуемую электрической плиткой мощностью 600 Вт в течение 5 часов.

A = P × t = 600 × 5 = 3000 Вт × ч = 30 гВт × ч = 3 кВт × ч

Пример 4. Определить стоимость горения двенадцати электрических ламп в течение месяца (30 дней), если четыре из них по 60 Вт горят по 6 часов в сутки, а остальные восемь ламп по 25 Вт горят по 4 часа в сутки. Цена за энергию (тариф) 2,5 рубля за 1 кВт × ч.

Мощность четырех ламп по 60 Вт.

P = 60 × 4 = 240 Вт.

Число часов горения этих ламп в месяц:

t = 6 × 30 = 180 часов.

Энергия, расходуемая этими лампами:

A = P × t = 240 × 180 = 43200 Вт × ч = 43,2 кВт × ч.

Мощность остальных восьми ламп по 25 Вт.

P = 25 × 8 = 200 Вт.

Число часов горения этих ламп в месяц:

t = 4 × 30 = 120 часов.

Энергия, расходуемая этими лампами:

A = P × t = 200 × 120 = 24000 Вт × ч = 24 кВт × ч.

Общее количество расходуемой энергии:

43,2 + 24 = 67,2 кВт × ч

Стоимость всей потребленной энергии:

67,2 × 2,5 = 168 рублей.

Направление и величина электрического тока. Количество электричества

Мы неоднократно подчеркивали, что электроны в электрическом поле перемещаются от точек с более низким потенциалом к точкам с более высоким потенциалом. Следовательно, и в электрической цепи, показанной на рис. 1, электроны движутся от отрицательного полюса источника электрической энергии к положительному: поэтому следовало бы считать, что электрический ток идет от минуса (—) к плюсу ( + ).

Рисунок 1. Простейшая электрическая цепь

Однако до объяснения электрических явлений с точки зрения электронной теории, т. е. когда природа электрического тока не была достаточно изучена, полагали, что ток идет от положительного полюса источника к отрицательному.

Чтобы не менять этого установившегося и прочно вошедшего в практику положения, решили сохранить такую условность и считать, что ток идет от плюса к минусу, как показано на рис. 2. В действительности же в металлических проводниках ток проходит в обратном направлении.

Рисунок 2. Направление движения электронов в проводнике и направление тока

С ростом напряженности внешнего электрического поля увеличивается сила, действующая на электроны в проводнике. Электроны начинают перемещаться по проводнйку быстрее, а значит, увеличивается количество электричества, проходящее через поперечное сечение проводника в единицу времени.

Для характеристики интенсивности движения электрических зарядов в проводниках вводится понятие о силе тока или токе.

Определение: Силой тока называется количество электричества, проходящее через поперечное сечение проводника в единицу времени.

Сила тока (ток) обозначается буквой I или i.

Если за время t через поперечное сечение проводника прошло количество электричества q, то ток в проводнике можно определить по формуле:

За единицу тока принимается ампер (сокращенно обозначается буквой А). В ГОСТ приведено следующее определение этой основной электрической единицы: «ампер — сила неизменяющегося тока, который, проходя по двум параллельным прямоугольным проводникам бесконечной длины и ничтожно малого кругового сечения, расположенным на расстоянии 1 м один от другого в вакууме, вызвал бы между этими проводниками силу, равную 2*10-7 единицы силы на каждый метр длины».

Следует подчеркнуть, что ампер — единственная основная электрическая единица. Все остальные единицы, используемые при электрических и магнитных измерениях, определяются через четыре основные единицы Международной системы единиц (метр — килограмм — секунда — ампер).

Единица измерения тока названа по имени французского физика и математика Андре Мари Ампера (1775—1836), открывшего закон взаимодействия электрических токов и предложившего новую гипотезу для объяснения магнитных свойств вещества.

В радиотехнике часто приходится иметь дело с токами, величина которых в тысячи и даже миллионы раз меньше одного ампера. Такие токи измеряются в миллиамперах (сокращенно обозначается мА или mА) или в микроамперах (сокращенно обозначается мкА или μА). Миллиампер одна тысячная доля ампера, т. е.

1 мА = 0,001 А, или 1 А = 1000 мА.

Микроампер — это одна миллионная доля ампера или одна тысячная доля миллиампера, т. е.

1 мкА = 0,001 мА = 0,000001 А.

Полезно запомнить также следующие соотношения:

1 мА= 1000 мкА = 0,001 А; 1 А = 1000 мА = 1 000 000 мкА.

При рассмотрении вопросов взаимодействия зарядов мы сказали, что количество электричества измеряется в кулонах. При этом количество электричества в 1 кулоне соответствует приблизительно общему заряду 6 • 1018 электронов. Сейчас можно дать более строгое определение кулона:

Определение: кулон — это количество электричества, проходящее через поперечное сечение проводника в течение 1 секунды при неизменяющемся токе в 1 ампер.

Эта единица количества электричества часто называется ампер-секундой (сокращенное обозначение А-с). На практике количество электричества измеряется в ампер-часах (А-ч).

Если известен ток I в проводнике, то количество электричества q, прошедшее через поперечное сечение проводника за время t, можно определить по формуле:

где q — в кулонах; I— в амперах; t — в секундах.

Для измерения тока в цепи применяются приборы, называемые амперметрами. Амперметр включается в цепь так, чтобы через него проходил весь измеряемый им ток (рис. 3).

Рисунок 3. Схема включения амперметра в электрическую цепь. Б — источник напряжения; PA — амерметр; EL — нагрузка (лампа).

Сила тока и сопротивление

Давайте еще раз глянем на шланг с водой и зададим себе вопросы. От чего зависит поток воды? Первое, что приходит в голову – это давление. Почему молекулы воды движутся в рисунке ниже слева-направо? Потому, что давление слева, больше чем справа. Чем больше давление, тем быстрее побежит водичка по шлангу – это элементарно.

Теперь такой вопрос: как можно увеличить количество электронов через площадь поперечного сечения?

Первое, что приходит на ум – это увеличить давление. В этом случае скорость потока воды увеличится, но ее много не увеличишь, так как шланг порвется как грелка в пасти Тузика.

Второе – это поставить шланг бОльшим диаметром. В этом случае у нас количество молекул воды через поперечное сечение будет проходить больше, чем в тонком шланге:

Все те же самые умозаключения можно применить и к обыкновенному проводу. Чем он больше в диаметре, тем больше он сможет “протащить” через себя силу тока. Чем меньше в диаметре, то желательно меньше его нагружать, иначе его “порвет”, то есть он тупо сгорит. Именно этот принцип заложен в плавких предохранителях. Внутри такого предохранителя тонкий проводок. Его толщина зависит от того, на какую силу тока он рассчитан.

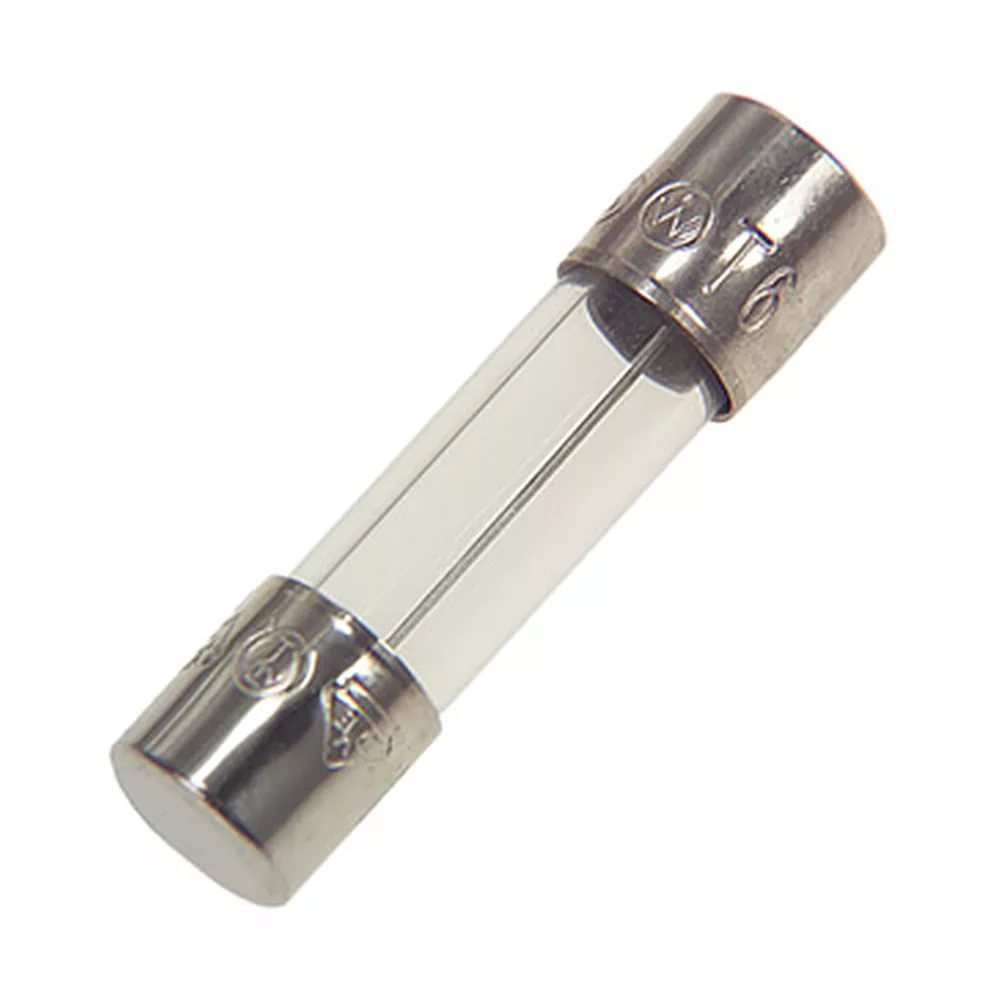

плавкий предохранитель

Как только сила тока через тонкий проводок предохранителя превысит силу тока, на которую рассчитан предохранитель, то плавкий проводок перегорает и размыкает цепь. Через перегоревший предохранитель ток уже течь не может, так как проводок в предохранителе в обрыве.

сгоревший плавкий предохранитель

Поэтому, силовые кабели, через которые “бегут” сотни и тысячи ампер, берут большого диаметра и стараются делать из меди, так как ее удельное сопротивление очень мало.

Работа и мощность тока

Электрическая энергия легко преобразуется в другие виды энергии — механическую, химическую, световую, внутреннюю энергию вещества, что широко применяется в промышленности и в быту.

Мерой изменения энергии электрического тока служит работа источника тока, создающего и поддерживающего электрическое поле в цепи.

Стационарное электрическое поле, перемещающее заряды по проводнику, совершает работу. Эту работу называют работой тока. Работа электрического тока на участке цепи, как следует из определения напряжения,

$~A = qU ,$

где q — электрический заряд, проходящий по участку цепи, а U — напряжение на участке.

Учитывая, что q = It, где I — сила тока в проводнике, а t — время прохождения электрического тока, для работы тока получим

$~A = IUt .$

Если R — сопротивление однородного участка цепи, то, используя закон Ома для участка цепи, можно получить формулу для расчета работы тока:

$~A = I^2Rt = \frac{U^2}{R} t .$

Если участок цепи не является однородным, то работу совершает не только стационарное электрическое поле, но и сторонние силы, и полная работа определяется по формуле

$~A = I(\varphi_1 – \varphi_2 \pm \varepsilon) t .$

По вышеприведенным формулам можно рассчитать полную работу тока на данном участке цепи.

Если в цепи есть электродвигатель, то энергия электрического тока, во-первых, расходуется на совершение механической работы — полезная работа A_meh, во-вторых, затрачивается на нагревание обмоток электродвигателя и соединительных проводов — теряемая энергия. В этом случае коэффициент полезного действия можно рассчитать как

$~A_0 = A_{meh} + Q ;$
$~\eta = \frac{A_{meh}}{A_0} = \frac{A_{meh}}{A_{meh} + Q} .$

Говоря о коэффициенте полезного действия источника тока, под полезной работой подразумевают работу, совершаемую во внешней цепи постоянного тока:

$~A_p = IUt = I^2Rt .$

Затраченная же работа источника тока равна работе сторонних сил:

$~A_z = q \varepsilon = I \varepsilon t ,$

где $~\varepsilon = I (R + r)$.

Тогда $~A_z = I^2 (R + r) t$ .

КПД источника $~\eta = \frac{A_p}{A_z} = \frac{IUt}{I \varepsilon t} = \frac{U}{\varepsilon} = \frac{R}{R + r}$, где U — напряжение во внешней цепи (напряжение на полюсах источника тока). Графическая зависимость η = f(R) при r = const приведена на рис. 1.

Рис. 1

Единица работы электрического тока в СИ — джоуль (Дж). 1 Дж представляет работу тока, эквивалентную механической работе в 1 Дж.

1 Дж = Кл·В = А·В·с.

Измеряют работу электрического тока счетчиками.

Скорость совершения работы тока на данном участке цепи характеризует мощность тока. Мощность тока определяют по формуле $~P = \frac At$ или P = IU.

Используя закон Ома для участка цепи, можно записать иначе формулу для мощности тока\. В этом случае речь идет о тепловой мощности.

Единица мощности тока — ватт: 1 Вт = Дж/с. Отсюда Дж = Вт·с.

Кроме того, применяют внесистемные единицы: киловатт-час или гектоватт-час: 1 кВт·ч = 3,6·106 Дж = 3,6 МДж; 1 гВт·ч = 3,6·105 Дж = 360 кДж.

Для измерения мощности тока существуют специальные приборы — ваттметры.

Что такое потенциал?

Потенциалом называется энергия, которая затрачивается на передвижение заряженной частицы из первой точки, имеющей нулевой потенциал во вторую точку.

Разность потенциалов меж пунктами А и Б – это работа, производимая силами для передвижения некоего положительного электрона по произвольной траектории из А в Б.

Чем больший потенциал у электрона, чем больше плотность потока на единицу площади. Такое явление подобно гравитации. Чем больше масса, тем больше потенциал, тем интенсивнее и плотнее гравитационное поле на единицу площади.

Небольшой заряд с низким потенциалом, с прореженной плотностью потока показан на следующем рисунке.

А ниже показан заряд с большим потенциалом и плотностью потока.

Например: во время грозы электроны истощаются в одной точке и собираются в другой, образуя электрическое поле. Когда сила станет достаточной, чтобы сломать диэлектрическую проницаемость, получается удар молнии (состоящий из электронов). При выравнивании разности потенциалов электрическое поле разрушается.

От чего зависит сила тока?

Разберем ситуацию на примере садовой лейки. Объем лейки — это ёмкость. Высота лейки над грядкой — это напряжение. А вот струя воды — это и есть сила тока, которая, в первую очередь, зависит от размера дырочек распылителя (сопротивление). Маленькие дырочки — медленно льется вода, большие дырочки — быстрее льется. Если снять распылитель, то вода пойдет мощной струей (короткое замыкание). Напор воды зависит от высоты (напряжения), на которую вы поднимите лейку, а время (площадь) полива зависит от объёма (ёмкости) лейки. Ёмкость аккумулятора расходуется по-разному на разных режимах:

15-20mAh в режиме покоя (спящий режим) телефоны потребляют очень мало электричества.
100-500mAh в режиме манипуляций с программами.
500-1000mAh в режиме мобильного интернета, навигации, игр, просмотра видео.

Аккумулятор будет быстрее разряжаться, чем больше вы используете различных функций и сервисов. Например, аккумулятора с ёмкостью 2000mAh хватит на 100 часов (4 дня) нахождения в режиме ожидания и только на 2 часа в режиме работы навигатора.

Действие источника электрического тока

В любой электрической цепи происходит движение носителей заряда через звенья цепи. Это движение возможно только под действием некоторого электрического поля. Следовательно, в любой электрической цепи должен существовать специальный элемент, который будет создавать электрическое поле, движущее заряды.

Такой элемент называется источником электрического тока. Источник тока имеет два контакта (полюса), с помощью которых и осуществляется поддержание электрического поля. Между полюсами всегда имеется некоторая разность электрических потенциалов. Теперь если к этим полюсам подключить электрическую цепь, то носители заряда под действием поля придут в движение, совершая полезную работу в цепи. При этом, в источнике тока должен постоянно происходить процесс, который бы поддерживал разность потенциалов на полюсах, несмотря на движение носителей заряда по цепи.

Рис. 1. Виды источников электрического тока.

Размерность и единицы

Работа, совершаемая в процессах физики, имеет почти одинаковые обозначения, измерять её можно, зная единицы.

Основная единица измерения работы – 1 джоуль (Дж). Он равен:

1 Дж = 1 Н*м = 1 кг*м²/с².

1 эрг = 1 г*см²/с² = 1 дин*см = 10−7 Дж.

Работа двигателя внутреннего сгорания соразмерна тяге одной лошади. Одна лошадиная сила равна поднятию лошадью тяжести весом 75 кг. Хотя это не совсем верно. В данном случае речь идёт о мощности, это не что иное, как работа двигателя, выполняемая им ежесекундно.

(В*А*с) – это тоже единица измерения, работа, совершаемая электрическим током при перемещении заряженных зарядов по цепи за единицу времени. Сама формула пишется так:

А = U*I*t,

где:

U – напряжение, (вольт);
I – ток (ампер);
t – время (cекунда).

Виды А некоторых сил

Сила трения, которая не только изнашивает трущиеся детали, но и помогает движению транспорта, также совершает определённую работу. Её выполняет и сила тяжести. На определение величины работы тех или иных сил влияют условия, при которых она совершается.

Как вычислить сечение многожильного провода

Многожильный провод, чем он отличается от одножильного? В принципе ничем, несколько одножильных проводов свитые вместе, а поэтому вычислить сечение одножильного провода и помножив на количество проводов получим сечение многожильного провода.
Рассмотрим на примере:
Имеется в распоряжении многожильный провод, сплетенный из 12 жил, диаметр одножильного провода 0,4 мм. Рассчитываем сечение жилы: 0,4мм х 0,4мм х 0,785 = 0,1256, округляем и получаем 0,126 мм 2. Сечение многожильного провода 0,126 мм 2 х 12 = 1,5 мм 2.
Заходим в таблицу и определяем, что такой провод способен выдержит ток 8 Ампер.

При желании можно определить сечение многожильного провода, замерив общий диаметр кабеля, так как между проводниками имеется пространство, то с помощью коэффициента 0,91 мы приблизительно рассчитаем общее сечение, что нам будет достаточно этой точности.
К примеру, замерив диаметр многожильного провода, мы получили 5 мм, рассчитываем:
5,0 мм х 5,0 мм х 0,785 = 19,625 мм 2, далее 19,625 мм 2 умножаем на 0,91 получаем 17,85 2. По таблице видим, что ток на который рассчитан провод более 63 А.

Онлайн калькулятор для определения сечения многожильного провода
Введите диаметр одной жилы, мм:
Количество жил в проводе:

Вот еще один простой калькулятор расчета.
Для вычисления потребляемого тока применяем известную формулу, для этого делим мощность прибора (Вт) на напряжение (вольт) , после деления результат получается в амперах.
Чайник потребляет 1200 Вт от сети 220 вольт, вычисляем 1200 дели на 220 получаем ток 5,45 А.

Онлайн калькулятор для определения величины тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Для вычисления необходимо вписать оба значения, иначе программа не поймет и выдаст соответствующее сообщение.

Расчет сопротивления для подключения светодиодов

Иногда требуется включить светодиодный индикатор в схему, но напряжение на данном участке больше требуемого. Напомним, что для загорание обычного светодиода требуется напряжение источника постоянного тока величиной 1,5 – 2 вольта и ток потребляемый им составляет 10 – 20 ма (для загорания и меньше в пределах 5 ма), напряжение и потребляемый ток зависят от разных характеристик, в том числе и от цвета излучаемым светодиодом и от его отличительных характеристики – имеется класс ярких светодиодов с малым потреблением тока.

Расчет производится по формуле:

ΔU=Uгасящее=Uпитания–Uсветодиода, т.е. ΔU разница напряжения между источником питания и значением величины рабочего напряжения данного светодиода. Необходимо представлять себе, что если вы хотите включить индикацию напряжения, к примеру 220 вольт, то потребуется погасить на резисторе 218 вольт, т.е. 220-2=218, для этого потребуется резистором номиналом 15 кОм и мощностью рассеивания 3,5 Вт, в данном случае лучше составить из трех резисторов по 5,1 кОм, или четырех резисторов по 3,9 кОм (Ряд E24).
Где U в вольтах, I в амперах, R в омах.

Электрический ток

Электрический ток в проводниках представляет собой:

в металлах

— направленное движение электронов (проводники первого рода);

в электролитах

— направленное движение положительных и отрицательных ионов (проводники второго рода);

в плазме

— направленное движение электронов и ионов обоих знаков (проводники третьего рода).

За направление электрического тока

условились считать направление движенияположительно заряженных частиц.

Движение заряженных частиц внутри проводника нельзя наблюдать, но судить о наличии электрического тока можно по его действиям:

тепловому — проводник с током нагревается;
магнитному — вокруг проводника с током возникает магнитное поле;
световому — проводник с током может светиться;
химическому — в проводнике с током изменяется химический состав (такие проводники называются проводниками второго класса).

Для продолжительного существования электрического тока в замкнутой цепи необходимо выполнение следующих условий:

наличие свободных заряженных частиц (носителей тока);
наличие электрического поля, силы которого, действуя на заряженные частицы, заставляют их двигаться упорядоченно;
наличие источника тока, внутри которого сторонние силы перемещают свободные заряды против электростатических (кулоновских) сил.

Количественными характеристиками электрического тока являются сила тока I

и плотность токаj .

Сила тока — скалярная физическая величина, равная отношением заряда Δq , проходящего через поперечное сечение проводника за некоторый промежуток времени Δt , к этому промежутку:

$~I= \dfrac{\Delta q}{\Delta t}.$ Единицей силы тока в СИ является ампер (А).

Если сила тока и его направление со временем не изменяются, то ток называется постоянным

Плотность тока j — это векторная физическая величина, модуль которой равен отношению силы токаI в проводнике к площадиS поперечного сечения проводника:

$$~j = \frac {I}{S}.$$ В СИ единицей плотности тока является ампер на квадратный метр (А/м2).

*Зависимость силы тока от скорости зарядов

Рассмотрим, как зависит сила тока от скорости упорядоченного движения свободных зарядов.

Выделим участок проводника площадью сечения S

и длиной Δl (рис. 1). Заряд каждой частицыq 0. В объеме проводника, ограниченном сечениями1 и2 , содержитсяn∙S ∙Δl частиц, гдеn — концентрация частиц. Их общий заряд $~\Delta q = q_0 \cdot n \cdot S \cdot \Delta l$.

Рис. 1

Если средняя скорость упорядоченного движения свободных зарядов $~\left\langle \upsilon \right\rangle$, то за промежуток времени $~\Delta t = \dfrac{\Delta l}{\left\langle \upsilon \right\rangle}$ все частицы, заключенные в рассматриваемом объеме, пройдут через сечение 2

. Поэтому сила тока: $~I = \dfrac{\Delta q}{\Delta t} = \dfrac{q_0 \cdot n \cdot \left\langle \upsilon \right\rangle \cdot S \cdot \Delta l}{\Delta l} = q_0 \cdot n \cdot \left\langle \upsilon \right\rangle \cdot S . \qquad (1)$ Таким образом, сила тока в проводнике зависит от заряда, переносимого одной частицей, их концентрации, средней скорости направленного движения частиц и площади поперечного сечения проводника.

Заметим, что в металлах модуль вектора средней скорости упорядоченного движения электронов $~\left\langle \upsilon \right\rangle$ при максимально допустимых значениях силы тока ~ 10-4 м/с, в то время как средняя скорость их теплового движения ~ 106 м/с.

Как следует из формулы (1), плотность тока $~\vec j = q_0 \cdot n \cdot \left\langle \vec \upsilon \right\rangle$.

Направление вектора плотности тока $~\vec j$ совпадает с направлением вектора скорости упорядоченного движения $~\left\langle \vec \upsilon \right\rangle$ положительно заряженных частиц. Плотность постоянного тока постоянна по всему поперечному сечению проводника.
