Принцип работы электромагнитного клапана карбюратора

Эксплуатационные особенности клапанов для воды

При условии правильной установки, а также при соблюдении всех требований в процессе эксплуатации электромагнитный клапан способен эффективно служить на протяжении длительного срока, стабилизируя уровень водяного давления внутри трубопровода. Соленоид позволяет продлить срок службы труб за счет равномерного распределения нагрузок.

При правильном монтаже, электромагнитный клапан будет эффективно работать очень длительный срок

Основные признаки и причины сбоев в работе электроклапанов на воде:

  1. Отсутствие электропитания – чаще всего возникает, когда повреждается кабель пульта управления.
  2. Клапан не срабатывает – если выходит из строя пружина, устройство не сможет нормально функционировать и реагировать на изменение напряжения.
  3. Отсутствие характерного щелчка при включении – причиной тому может стать сгоревший соленоид.

Самой частой причиной поломки клапана является засор. Поэтому при возникновении любых нарушений в работе устройства в первую очередь следует проверить отверстие, где могут скапливаться твердые частицы.

Разновидности соленоидных электроклапанов

Существует несколько разновидностей рассматриваемого устройства. Классифицируются такие приборы по материалу изготовления корпуса, конструкции и положению в обесточенном состоянии запора внутри, типу уплотнителя и способу подключения к трубам.

Каждый из этих вариантов рассчитан на работу с определенной средой по составу, температуре и давлению. Подбирать соленоидный электроклапан надо внимательно. Если взять несоответствующий требованиям прибор, то долго он не прослужит.

По способу подсоединения соленоидные электроклапаны делятся на:

А по размеру они могут быть от 6 до 150 DN (от 1/8 до 6 дюймов). Вариант найдется для любого трубопровода.

Корпус рассматриваемых электроклапанов выполняется из:

  • пластика (усиленного PPA, PVC, нейлона);
  • нержавеющей стали;
  • латуни;
  • чугуна.

У каждого из этих вариантов свои характеристики по давлению и температуре рабочей среды. Данные цифры следует внимательно изучать в паспорте прибора, чтобы не ошибиться с выбором. При этом для водопровода или отопления в частном доме подойдет любая из вышеперечисленных вариаций.

Классификация #1 — по внутреннему устройству

Клапаны по конструкции управляющего элемента делятся на три группы:

Электромагнитные клапаны в бытовом исполнении обычно делаются с мембраной. Это дешевый и надежный вариант, который без проблем справляется с регулировкой потока воды в бытовых системах отопления и водоснабжения.

Основное разделение соленоидных клапанов осуществляется по положению запорного механизма при обесточенном электромагните.

По этому параметру соленоидные электроклапаны делятся на:

  • нормально закрытые, клапан закрыт (НЗ);
  • нормально открытые, клапан открыт (НО);
  • бистабильные.

В первом случае, пока на соленоид не подано напряжение, сердечник за счет давления пружины опущен вниз и тока воды нет. Во втором случае, при обесточенном состоянии прибора, канал наоборот полностью открыт, а закрытие его происходит только после подачи питания.

Общее устройство и принцип действия электромагнитных клапанов

Все электромагнитные клапаны, независимо от типа и назначения, имеют принципиально одинаковую конструкцию, и в них есть несколько основных компонентов:

— Электромагнит (соленоид) с якорем той или иной конструкции; — Управляющий/запорный элемент (или элементы), соединенные с якорем электромагнита; — Полости и каналы для потоков рабочей среды, соединенные со штуцерами или патрубками на корпусе; — Корпус.

Также клапан может нести на себе различные вспомогательные элементы — устройства для регулировки натяжения пружин или хода управляющего устройства, сливные штуцеры, рукоятки для ручного управления потоками рабочей среды, выключатели для управления другими устройствами в зависимости от состояния клапана, фильтры и т.д.

Клапаны делятся на три группы по типу и конструкции управляющего элемента:

— Золотниковые — управляющий элемент выполнен в виде золотника, который может распределять потоки рабочей среды по каналам; — Мембранные — управляющий элемент выполнен в виде эластичной мембраны; — Поршневые — управляющий элемент выполнен в виде поршня, прилегающего к седлу.

При этом в клапане может быть один, два или более управляющих элементов, соединенных с одним якорем электромагнита.

Принцип работы электромагнитного клапана очень прост. Рассмотрим работу наиболее простого двухходового мембранного нормально закрытого клапана, используемого в системах подачи топлива. Когда клапан обесточен, якорь под действием пружины прижат к мембране, которая перекрывает канал и предотвращает поступление жидкости дальше по системе. При подаче тока на электромагнит в его обмотке возникает магнитное поле, за счет чего якорь втягивается внутрь — в этот момент мембрана, которая больше не прижимается якорем, под действием давления рабочей среды поднимается и открывает канал. При последующем снятии тока с электромагнита якорь под действием пружины вернется в первоначальное положение, прижмет мембрану и перекроет канал.

Двухходовые клапаны работают аналогичным образом, однако в них вместо мембраны используются либо золотники, либо управляющие элементы поршневого типа. Для примера рассмотрим конструкцию и работу клапана ЭПХХ карбюраторных автомобилей. При обесточенном электромагните якорь под действием пружины поднят вверх, и запорным элементом закрывает верхний штуцер, соединяя боковой и нижний (атмосферный) штуцеры — в этом случае на пневмоклапан ЭПХХ подается атмосферное давление, он закрыт и система холостого хода карбюратора не работает. При подаче тока на электромагнит якорь втягивается, преодолевая усилие пружины, закрывает нижний штуцер, одновременно открывая верхний, который связан с впускной трубой двигателя (где наблюдается пониженное давление) — в этом случае на пневмоклапан ЭПХХ подается разрежение, он открывается и включает в работу систему холостого хода.

Электромагнитные клапаны очень надежны и неприхотливы в работе, они обладают значительным ресурсом (до нескольких сотен тысяч срабатываний), и, как правило, не требуют специального обслуживания. Однако при возникновении неисправности любой клапан необходимо как можно скорее заменить — только в этом случае будут обеспечиваться необходимые эксплуатационные характеристики и безопасность транспортного средства.

Еще в этом разделе

Зачем нужен электромагнитный клапан: описание и назначение

В отличие от термозапорного (перекрывает подачу газа при высоких температурах, например, при пожаре) электромагнитный клапан призван в первую очередь не допустить аварии. Если обычный кран приходится крутить вручную, то современная запорная арматура приводится в действие автоматически при подаче тока на катушку соленоида. Таким образом можно не только перекрывать, но и регулировать подачу топлива с помощью автоматики.

Такие клапаны могут применяться в системах водоснабжения, отопления или на газопроводах. Они используются быту, на промышленных объектах и автомобильных системах.

Преимущества электромагнитных клапанов для воды

Главным преимуществом устройства является возможность удаленного и быстрого регулирования потоков рабочей среды. Без электромагнитных затворов становится невозможной работа сложных технологических установок и простых бытовых приборов, таких, как кофеварка и стиральная машина.

Кроме того, электропривод позволяет:

  • Подключать соленоидный клапан к централизованной и автоматизированной системе управления. Это многократно повышает точность и оперативность регулировок параметров по сравнению с ручным управлением.
  • Снижать трудозатраты на управление технологическими процессами.
  • Повышать безопасность производства и исключать воздействие на оператора вредных факторов производственной среды.
  • Повышать эффективность работы бытовых приборов и производственных установок за счет точного и быстрого управления потоками рабочих сред и их параметров.

Это обеспечивает высокую надежность оборудования, минимальный износ и долгий срок его службы.

Недостатком данного типа устройств являет невозможность плавной регулировки степени открытия затвора. Обеспечивается только два положения: «открыто» и «закрыто».

Надежность

Общая надежность любой системы на производственном предприятии не может превышать надежность последнего звена в цепочке управления. Во многих случаях таким звеном является соленоидный клапан с дистанционным управлением, который запускает или останавливает производственный процесс.

По сути, соленоидный клапан — это устройство для электрического прерывания или отвода потока рабочей среды в трубе. Существует множество типов соленоидных клапанов, однако все они основаны на одном принципе: отверстие закрывается или открывается для того, чтобы регулировать поток. Области применения таких клапанов разнообразны. С одной стороны, их можно использовать для управления стандартными отсечными и регулирующими клапанами или же специальными клапанами — например, клапанами систем повышенной надежности для защиты от превышения давления (High Integrity Pressure Protection System, HIPPS) и клапанами аварийного отключения (Emergency Shutdown, ESD). С другой, они подходят и для непосредственного управления рабочими средами при контроле пожаротушения или управления системами обеспечения паром, водой и воздухом. Соленоидные клапаны также широко используются в пневматических системах и элементах управления. Во всех этих случаях надежность работы оборудования имеет первостепенное значение.

Для сокращения издержек некоторые предприятия приобретают соленоидные клапаны, основываясь только на их цене. Однако ошибочно полагать, что все клапаны одинаковы и мало что может пойти не так с этими, казалось бы, простыми устройствами, которые обычно состоят из катушки, плунжера и седла. Разработанный на высоком техническом уровне соленоидный клапан может стоить дороже, но расходы в течение срока его службы будут значительно ниже, чем у более дешевых эквивалентных клапанов.

Для подтверждения этого тезиса о ложной экономии рассмотрим традиционный соленоидный клапан. Чтобы уплотнить шток для предотвращения утечки, в них обычно используются специальные кольца. Такая конструкция имеет множество недостатков. Герметизирующая способность уплотнительного кольца со временем снижается из-за износа резины, что приводит к утечкам рабочей среды. Из-за этого рабочая среда или присутствующие в ней загрязнения могут накапливаться на штоке клапана, увеличивая трение. Кроме того, в некоторых конструкциях требуется вентиляционное отверстие, чтобы обеспечить плавное движение штока клапана. Однако из-за такого отверстия внутренние части клапана становятся уязвимыми к загрязнениям из атмосферы, которые также могут откладываться на штоке.

Все эти факторы могут привести к замедлению срабатывания и потенциальным сбоям клапана, а, например, в HIPPS и системах аварийного отключения важна каждая доля секунды. Чтобы справиться с повышенным трением, некоторые поставщики используют более упругую пружину, которая позволит клапану по-прежнему работать при увеличении трения. Для преодоления такой упругости пружины требуется большее значение FFR (Force Friction Ratio — соотношение силы и трения). Соответственно, необходим соленоид большей мощности, а при увеличении мощности выделяется больше тепла. Повышение температуры, в свою очередь, может отрицательно сказаться на сроке службы соленоида. Помимо этого, катушка с повышенным энергопотреблением может повысить расходы на установку клапана, поскольку могут потребоваться провода большего сечения или инженеры будут вынуждены использовать меньше клапанов в одном контуре управления.

Отказы соленоидных клапанов приводят к простоям оборудования со всеми сопутствующими проблемами и затратами. А если клапан заклинит в ситуации, когда требуется аварийное отключение, то результат может быть фатальным.

Рис. 1. Предполагаемый срок службы катушки

Решение Emerson

Клапаны ASCO серии 327 от компании Emerson (рис. 3, табл.) — это универсальные соленоидные клапаны 3/2 прямого действия (со сбалансированной тарелкой), доступные в различных исполнениях по материалам, мощности, пропускной способности и сертификации. Они подходят для различных задач, например для управления приводом, разгрузки компрессора и контроля над средствами обеспечения, и могут использоваться в составе широкого диапазона инженерных решений, среди которых системы управления приводом, системы управления с резервированием и байпасные панели.

Рис. 3. Соленоидные клапаны ASCO серии 327

Благодаря уникальной конструкции и заверенному сертификатами соответствию требованиям безопасности, клапаны серии 327 являются проверенным, безопасным, надежным и адаптируемым решением, подходящим для использования в жестких промышленных условиях. Такой клапан обладает взрывозащитой и превосходит строгие требования нефтегазовой отрасли.

Таблица. Технические характеристики клапанов ASCO серии 327

Материал корпуса клапана

Нержавеющая сталь 316L / латунь / алюминий

Размер

1/4″, 1/2″

Пропускная способность (Kv)

До 1,5 м3/ч

Давление

ΔP 0–10 бар

Рабочая температура

–60…+120 °С

Класс SIL

До 3 (Exida и TÜV)

Энергопотребление

от 0,5 Вт

Материал корпуса / оболочки /  катушки

Алюминий / нержавеющая сталь 316L / заливка эпоксидной смолой

Дополнительные возможности

Ручное управление, ручной сброс, съемное ручное управляющее устройство

Международная сертификация Ex

CU TR (ТР ТС), ATEX, IECEx, NEMA/ UL/CSA, NEPSI, PESO, INMETRO, KOSHA и т. д.

Сертификаты безопасности

Exida, TÜV

Клапаны обладают прочной «недышащей» конструкцией, специальным устройством уплотнения и катушкой с увеличенным сроком службы. Все катушки проектируются и изготавливаются на собственных заводах Emerson.

Также клапаны серии 327 позволяют значительно сократить время технического обслуживания и расходы на ввод в эксплуатацию. Например, устройство для управления клапаном при недостаточном давлении можно извлечь вручную, без демонтажа клапана или выключения пневматической системы оборудования.

К другим преимуществам данных клапанов относятся:

  • модели с пониженным энергопотреблением, которые уменьшают размеры источников питания и кабелей;
  • отвечающие требованиям NACE материалы, снижающие риск коррозии;
  • катушки класса H с эпоксидной оболочкой для долгого срока службы;
  • внутренняя устойчивость к вибрациям;
  • наличие постоянного воздушного зазора (даже при подаче питания), который снижает любые риски заедания (рис. 4), вызванные остаточным магнетизмом.

Как выбрать соленоидный клапан

Универсальный совет при выборе запорной арматуры — внимательно изучать описания и спецификации, которые дает производитель. По ним можно определить, допускается ли использование той или иной модели клапана в различных системах, в которых могут быть разные показатели температуры, давления, скорости тока и химического состава жидкости.

Также следует обращать внимание на размер входного и выходного отверстия, которое должно совпадать с параметрами трубопровода. В противном случае будут нарушены гидравлические параметры системы, поскольку жидкость на участке установки клапана может замедляться, что скажется на температуре и давлении воды

Диагностика неисправности

Многие не особо подкованные в авторемонтной сфере люди часто задаются вопросом – «Как собственно проверить: исправен ли электромагнитный клапан, его блок управления или нет?» Особых сложностей в этом не имеется, однако ряд базовых нюансов есть. Для того чтобы каждый читатель нашего ресурса понял, как именно выявлять неполадки с ЭПХХ, наш ресурс подготовил пошаговый алгоритм диагностики. В общем виде он следующий:

На этом, пожалуй, наиболее важная информация по ЭПХХ современных карбюраторов подошла к концу. Надеемся, представленный выше материал был для вас полезен. Удачи на дорогах и в ремонте!

Экономайзер принудительного холостого хода или ЭПХХ позволяет в значительной мере уменьшить выброс токсических веществ в атмосферу. Также он понижает потребление топлива.

Как выбрать соленоидный клапан

Универсальный совет при выборе запорной арматуры — внимательно изучать описания и спецификации, которые дает производитель. По ним можно определить, допускается ли использование той или иной модели клапана в различных системах, в которых могут быть разные показатели температуры, давления, скорости тока и химического состава жидкости.

Также следует обращать внимание на размер входного и выходного отверстия, которое должно совпадать с параметрами трубопровода. В противном случае будут нарушены гидравлические параметры системы, поскольку жидкость на участке установки клапана может замедляться, что скажется на температуре и давлении воды

https://youtube.com/watch?v=fPPhcndFfZI

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

  • Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
  • Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

  • Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
  • Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность

Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов

Как работает карбюратор

Понять его принцип работы поможет приведенный рисунок.

Это самый простой вариант карбюратора, можно сказать, только поясняющий его устройство и основную идею. Бензин находится в поплавковой камере на постоянном уровне, который поддерживается работой игольчатого клапана. Через воздушный фильтр воздух всасывается в цилиндры двигателя. Он проходит смесительную камеру, благодаря имеющемуся там сужению, в этом месте создается разрежение по отношению к поплавковой, в которой поддерживается уровень атмосферного давления.

Из-за возникшей разницы давлений в смесительную камеру попадает горючее. Проходя через жиклер, оно разбивается на мелкие капельки, испаряется и смешивается с воздухом, вследствие чего образуется ТВС, поступающая в цилиндры мотора. Соотношение между этими компонентами зависит от положения заслонки карбюратора, связанной с положением педали акселератора. Чем сильнее на автомобиле она нажата, тем больше открыта заслонка, выше степень разрежения и больше бензина поступает на образование смеси.

Принцип работы

Отсечное запорное устройство нередко называют антипотоп, имея в виду его основное назначение – не допустить вытекания жидкости из трубопровода.

Клапан устроен таким образом, что по ручной команде персонала, подачи сигнала датчиком или другим элементом, движении среды в направлении, не предусмотренном конструкцией, оперативно срабатывает запорное устройство и аппарат отсекает проход рабочей среды. Характерной чертой аппарата является быстродействие, обеспечиваемое обычно срабатыванием пружины или другого механизма для закрытия клапана.

Например, в клапане одноразового применения жидкость, поступающая в устройство, воздействует на силиконовую прокладку. Под воздействием влаги она вырастает в объеме, приподнимает затвор запорного механизма. Он перекрывает канал и останавливает движение среды.

Выбор клапана

Прежде чем приступать к выбору клапана, необходимо выяснить устройство арматуры, принцип ее действия и область применения.

Устройство арматуры

Электромагнитный или соленоидный клапан состоит из следующих элементов:

  1. корпуса запорной арматуры, который может быть изготовлен из латуни, бронзы и иных материалов, не подверженных коррозии;
  2. поршня и штока, изготовленных из материалов, обладающих достаточными для работы устройства магнитными свойствами;
  3. мембраны – чувствительного элемента, подающего сигналы о возникновении аварийной ситуации;

Мембраны могут изготавливаться из различных материалов, что влияет на технические параметры арматуры.

  1. электромагнитной катушки (соленоида), располагаемой в защитном корпусе.

Составляющие элементы соленоидного клапана

Как работает клапан

Принцип работы клапана:

  1. в обычном положении, в зависимости от вида устройства, пружина клапана находится в опушенном/поднятом состоянии;
  2. при подаче электромагнитного сигнала на катушку клапана (220в) пружина поднимается, пропуская излишний поток жидкости, или поднимается для перекрытия потока соответственно;
  3. после снятия напряжения составляющие арматуры приходят в обычное состояние.

Схема действия электромагнитного клапана

Область использования

Для чего нужен соленоидный клапан? Арматура используется:

в системах водоснабжения для смешивания потоков и достижения оптимальной температуры или аварийного перекрытии системы;

Соленоидные клапан на трубах подачи воды в жилое помещение

  • в системах отопления для снижения потерь при испарении жидкости;
  • в канализационных сетях, особенно в местах общественного пользования. Арматура также устанавливается для снижения потерь;
  • в оросительных системах. Монтаж электромагнитного клапана позволяет задавать временные интервалы подачи воды для полива растений;
  • в моечной технике бытового и промышленного назначения для обеспечения бесперебойной работы слива.

Разновидности клапанов

Произвести классификацию электромагнитных клапанов можно по нескольким признаками:

  1. в зависимости от механизма действия клапаны подразделяются на арматуру:
    • прямого действия. Запорный элемент клапана работает под управлением сердечника, на который подается напряжение;
    • пилотного действия. Такая арматура дополнена пилотным клапаном, который и осуществляет управление запорным элементом;

Арматура с дополнительным клапаном управления

  1. по положению запорного элемента выделяют:

Открытый электромагнитный клапан в стандартном положении

Принцип работы закрытого электромагнитного клапана

  1. по количеству патрубков:
    • одноходовые – клапаны с одним патрубком. Используются для аварийного перекрытия;
    • двухходовые – имеют два патрубка. Арматура может использоваться как для перекрытия/открытия потока, так и для смешивания;
    • трехходовые – три патрубка. Способны выполнять как функцию смешивания, так и функции регулирования и перекрытия.

Электромагнитный клапан с тремя патрубками

При выборе клапана также рекомендуется учитывать технические характеристики, так как несоответствие требований трубопроводной системы и данных клапана может привести к поломкам арматуры и преждевременному износу.

О разных видах клапан, устройстве арматуры и принципе работы подробно рассказано на видео.

https://youtube.com/watch?v=nbsuWXqErA8

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

  • корпус;
  • крышка;
  • мембрана (или же поршень);
  • пружина;
  • плунжер;
  • шток;
  • электрическая катушка, которую еще называют соленоид.

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Устройство клапана PCV

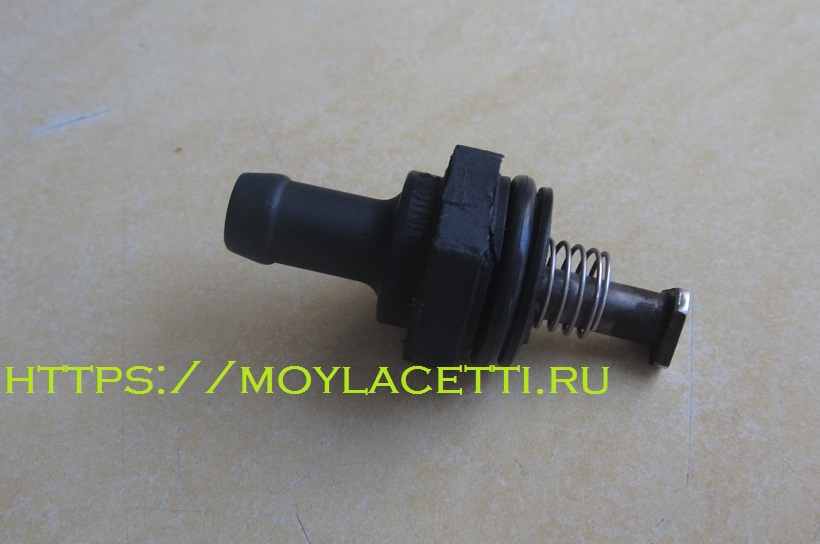

Вот мы плавно подошли и к устройству клапана PCV, чтобы наглядно посмотреть, что он не такой простой, как кажется на первый взгляд и, что там не пружинка с шариком, как многие утверждают

После снятия резьбовой части

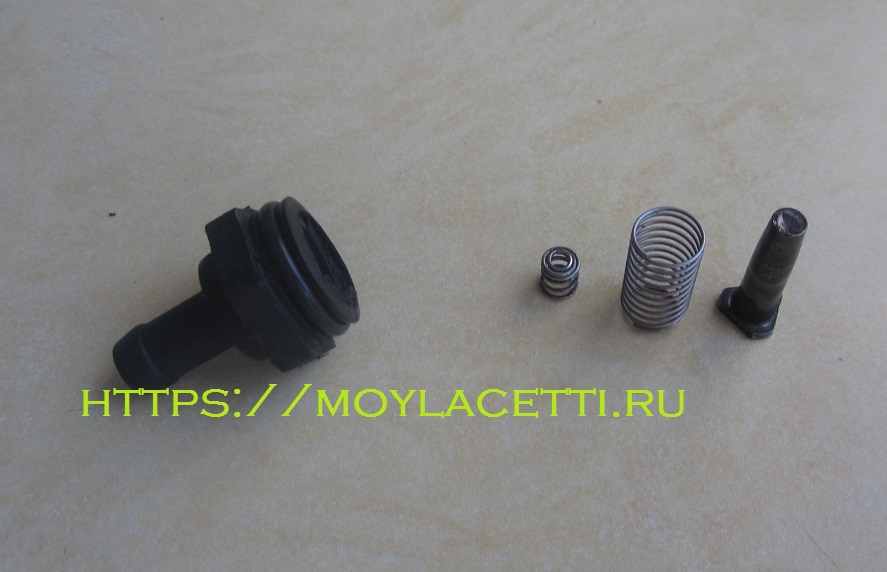

нам становятся доступны — плунжер, затем большая пружина и дополняет это всё малая пружина

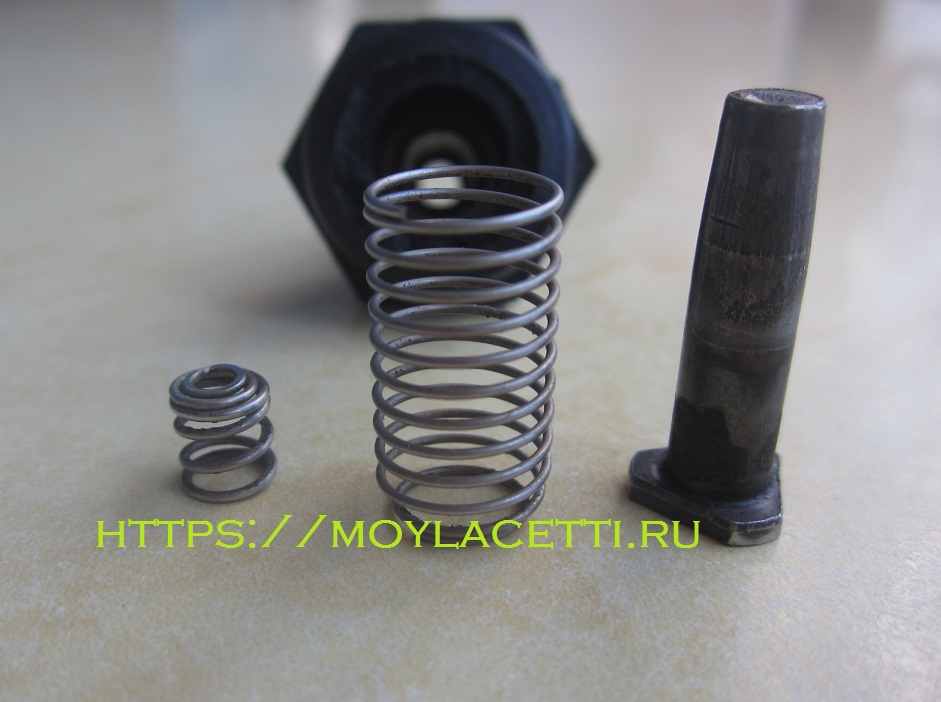

Плунжер, как видно, выполнен под конус и имеет следы выработки

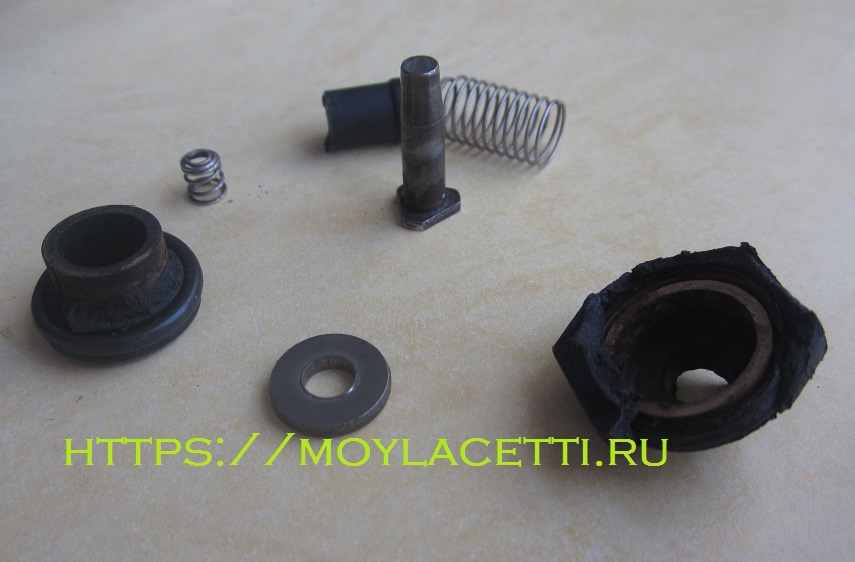

Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше

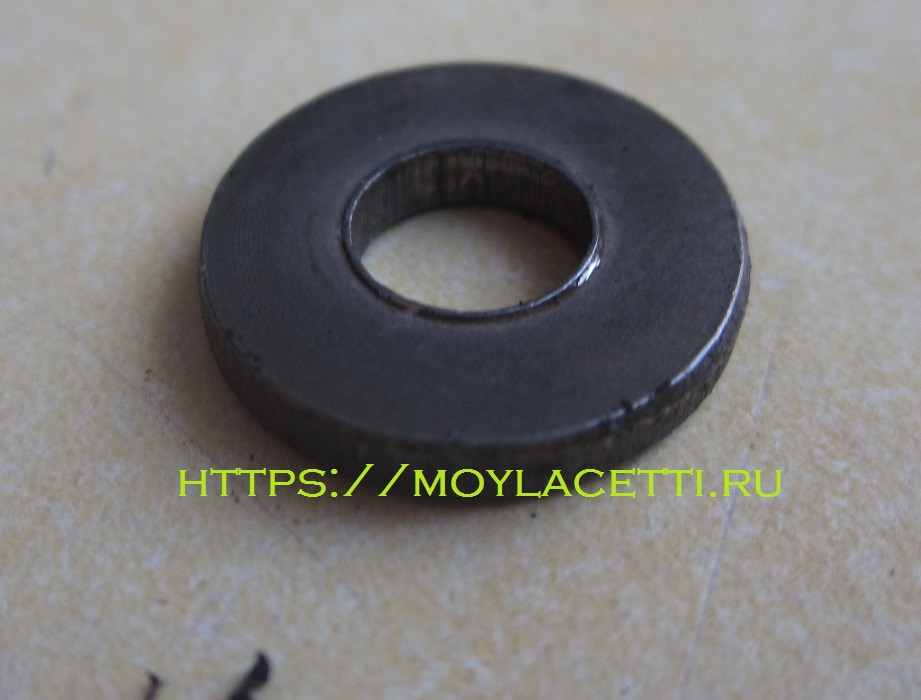

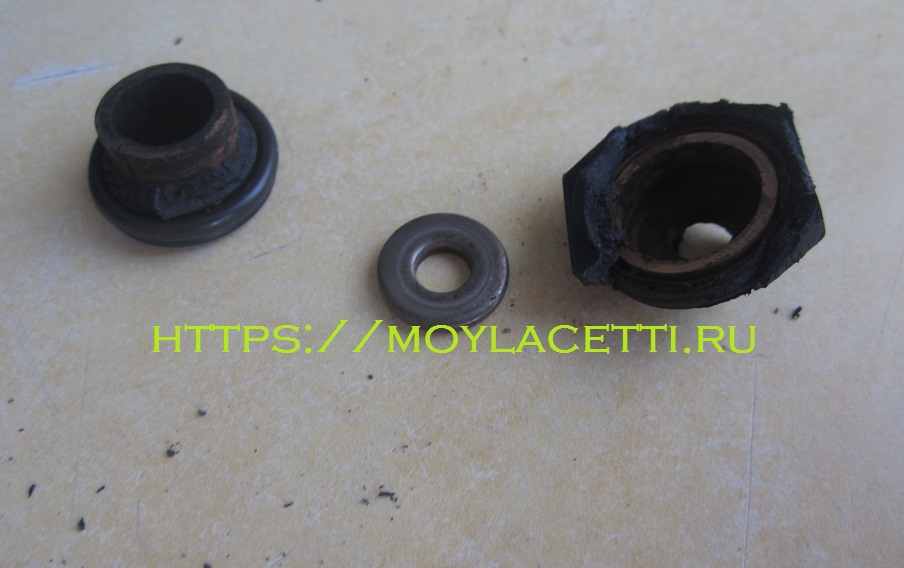

И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV

В эту шайбу вставляется наш плунжер и на ней также видны следы работы

Вот из этого состоит клапан PCV

Назначение и применение соленоидов

Основное назначение соленоидов и подобных им устройств – перенаправление или блокировка движения жидких сред в трубопроводах различного типа и назначения. В бытовых условиях они применяются в автомашинах, в обычных водопроводах, а также в отопительных сетях и в системах полива дачных участков. В промышленности эти устройства устанавливаются для регулирования потоков технических жидкостей и газов, транспортируемых по разветвленной трубной сети, управления отсечными клапанами.

Они также могут устанавливаться в оборудовании, где требуется автоматическое управление клапаном в зависимости от условий эксплуатации. В этом случае к комплекту соленоидного устройства может прилагается особый киповский датчик, чувствительный к утечке, например. В этом случае при обнаружении течи аварийный сигнал с сенсора подается на специальный контроллер, который после обработки информации выдает команду на закрытие клапана.
