Простые примеры расчётов
1) Рассчитаем резистор, которым хотим запитать один зеленый светодиод от батареи 9 В. Диод предполагается использовать как сигнализатор, поэтому достаточно, чтобы он светился несильно.
- U пит = 9 В
- U диода = 2,85 В
- I диода = 2 мА
Идеальное значение резистора: (9 — 2,85) / 0,002 = 3075 Ом. Соответствующий резистор по стандарту: 3 кОм.
2) Рассчитаем резисторы, которыми хотим запитать два желтых светодиода, соединенных последовательно. Источник — блок питания 6 В. Светодиоды должны светиться достаточно ярко.
- U пит = 6 В
- U диода = 2,15 В, итого 2 х 2,15 = 4,3 В
- I диода = 7 мА
Идеальное значение резистора: (6 — 4,3) / 0,007 = 242 Ом. Соответствующий резистор: 240 Ом.
Параллельное соединение светодиодов
Светодиоды имеют две ножки, поэтому их можно успешно подключать параллельно или последовательно. Если бы все диоды были соединены параллельно, схема выглядела бы так:
Но это недопустимое решение!
Каждый светодиод имеет прямое напряжение, которое может незначительно отличаться от одного светодиода к другому — даже в пределах одной и той же серии. Ток для всех 4 LED течет от резистора и распределяется между диодами. В этом случае на светодиодах будет выставлено одно напряжение, потому что они включены параллельно. Сколько это будет? Неизвестно.
Ведь может оказаться, что на одном светодиоде прямое напряжение будет намного ниже, чем на остальных. Тогда почти весь ток, пропускаемый резистором, будет проходить именно через него. Светодиоды станут светить неравномерно, и со временем могут быть повреждены.
Что еще хуже, когда один из светодиодов выходит из строя и перестает светить, его ток будет распространяться на другие диоды. Таким образом, вместо 4 светодиодов, через которые протекает, например 10 мА (всего 40 мА), в схеме будет уже 3 светодиода, через которые протекает ~ 13 мА (ведь всего 40 мА). А если сразу 3 LED повреждены, весь ток (40 мА) будет проходить через последний, что приведет к его гарантированному повреждению!
Если светодиоды не идентичны, одни светятся ярче, другие — темнее. Этот эффект особенно заметен, когда берем светодиоды разного цвета.
Маркировка диодов
Проще всего маркируются диоды в металлическом корпусе. В большинстве случаев на них наносится обозначение прибора и его цоколевка. Диоды в пластиковом корпусе маркируются кольцевой меткой со стороны катода. Но нет гарантии, что производитель строго соблюдает это правило, поэтому лучше обратиться к справочнику. Ещё лучше прозвонить прибор мультиметром.
Отечественные стабилитроны малой мощности и некоторые другие приборы могут иметь метки из двух колец или точек разного цвета на противоположных сторонах корпуса. Чтобы определить тип подобного диода и его цоколевку, надо взять справочник или найти в интернете онлайн-определитель маркировки.
Преимущества и недостатки диода Шоттки
Одним из главных преимуществ использования диода Шоттки вместо обычного диода является низкое сопротивление его перехода металл-полупроводник, приводящее к тому, что напряжение падает при его прямом включении. Таким образом диод Шоттки потребляет меньшее напряжение, чем обычный диод. На его p-n-переходе падает лишь 0,3-0,4 В. На графике ниже вы можете видеть прямое падение напряжение, составляющее приблизительно 0,3 В. Ток через диод Шоттки значительно возрастает при увеличении напряжения сверх указанного. Через обычный диод ток не растет до напряжения приблизительно 0,6 В.
На рисунках ниже показаны две электрические цепи в качестве иллюстрации преимуществ низкого падения напряжения при прямом включении. В цепи слева обычный диод, а справа – диод Шоттки. У обеих цепей источник питания дает напряжение 2 В постоянного тока.
Обычный диод потребляет 0,7 В, отдавая нагрузке лишь 1,3 В. Благодаря низкому падению напряжения при прямом включении, диод Шоттки потребляет только 0,3 В, отдавая нагрузке 1,7 В. Если нагрузке необходимы 1,5 В, то для такой задачи подойдет только диод Шоттки.
Другие преимущества использования диода Шоттки вместо обычного диода:
-
Малое время обратного восстановления. Диод Шоттки накапливает небольшой заряд, что делает его идеальным для использования в схемах, требующих быстрого переключения — они широко используются при конструировании высокочастотных печатных плат;
-
Пониженный уровень помех. Диод Шоттки добавляет в схему меньшее количество нежелательного шума по сравнению с типичным диодом с p-n-переходом;
-
Более высокие характеристики. Диод Шоттки потребляет меньше энергии, поэтому подходит по техническим требованиям для использования в низковольтных устройствах.
Также следует помнить о нескольких недостатках диодов Шоттки. Диод Шоттки, на который подано обратное напряжение смещения, будет пропускать больший обратный ток, чем обычный диод. Это приводит к тому, что в цепи с обратным включением диода Шоттки ток утечки больше.
Максимальное обратное напряжение диода Шоттки также меньше, чем у обычных диодов, и обычно составляет не более 50 В. При превышении этого напряжения происходит пробой диода Шоттки, в результате чего он начинает пропускать большой ток в обратном направлении. До этой величины обратного напряжения существует лишь небольшой ток утечки через диод Шоттки, впрочем, как и у других диодов.
Виды диодов
Стабилитроны
Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.
Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.
Прямое включение диода
На p-n-переход диода может оказывать воздействие напряжение, подаваемое с внешних источников. Такие показатели, как величина и полярность, будут сказываться на его поведении и проводимом через него электрическом токе.
Ниже подробно рассмотрен вариант, при котором происходит подключение плюса к области p-типа, а отрицательного полюса к области n-типа. В этом случае произойдет прямое включение:
-
Под воздействием напряжения
от внешнего источника, в p-n-переходе сформируется электрическое поле, при этом его направление будет противоположным относительно внутреннего диффузионного поля. -
Напряжение поля
значительно снизится, что вызовет резкое сужение запирающего слоя. -
Под воздействием этих процессов
значительное количество электронов обретет возможность свободно переходить из p-области в n-область, а также в обратном направлении. -
Показатели тока дрейфа
во время этого процесса остаются прежними, поскольку они напрямую зависят только от числа неосновных заряженных носителей, находящихся в области p-n-перехода. -
Электроны
обладают повышенным уровнем диффузии, что приводит к инжекции неосновных носителей. Иными словами, в n-области произойдет повышение количества дырок, а в p-области будет зафиксирована повышенная концентрация электронов. -
Отсутствие равновесия и повышенное число неосновных носителей
заставляет их уходить вглубь полупроводника и смешиваться с его структурой, что в итоге приводит к разрушению его свойств электронейтральности. -
Полупроводник
при этом способен восстановить свое нейтральное состояние, это происходит благодаря получению зарядов от подключенного внешнего источника, что способствует появлению прямого тока во внешней электрической цепи.
Выпрямительные схемы
Схемы включения силовых устройств бывают различными. Для выпрямления сетевого напряжения они делятся на однофазные и многофазные, однополупериодные и двухполупериодные. Большинство из них однофазные. Ниже представлена конструкция такого однополупериодного выпрямителя и двух графиков напряжения на временной диаграмме.
Переменное напряжение U1 подается на вход (рис. а). Справа на графике оно представлено синусоидой. Состояние диода открытое. Через нагрузку Rн протекает ток. При отрицательном полупериоде диод закрыт. Поэтому к нагрузке подводится только положительная разность потенциалов. На рис. в отражена его временная зависимость. Эта разность потенциалов действует в течение одного полупериода. Отсюда происходит название схемы.
Самая простая двухполупериодная схема состоит из двух однополупериодных. Для такой конструкции выпрямления достаточно двух диодов и одного резистора.
Диоды пропускают только положительную волну переменного тока. Недостатком конструкции является то, что в полупериод переменная разность потенциалов снимается лишь с половины вторичной обмотки трансформатора.
Если в конструкции вместо двух диодов применить четыре коэффициент полезного действия повысится.
Выпрямители широко используются в различных сферах промышленности. Трехфазный прибор задействован в автомобильных генераторах. А применение изобретенного генератора переменного тока способствовало уменьшению размеров этого устройства. Помимо этого, увеличилась его надежность.
В высоковольтных устройствах широко применяют высоковольтные столбы, которые скомпонованы из диодов. Соединены они последовательно.
Обратный ток утечки
Но раз уж диоды Шоттки такие крутые, то почему бы их не использовать везде? Почему мы до сих пор используем простые диоды?
Если мы подключим диод в обратном направлении, то он будет блокировать прохождение электрического тока. Это верно, но не совсем. Очень маленький ток все равно будет проходить через диод
В некоторых случаях это не принимают во внимание. Этот маленький ток называется обратным током утечки
На английский манер это звучит как reverse leakage current.
Он очень мал, но имеет место быть.
Проведем простой опыт. Возьмем лабораторный блок питания, выставим на нем 19 В и подадим это напряжение на диод в обратном направлении
Источник
Что такое вольт-амперная характеристика (ВАХ)
ВАХ – это вольт-амперная характеристика, а если точнее, зависимость тока от напряжения в каком-либо радиоэлементе. Это может быть резистор, диод, транзистор и другие радиоэлементы. Так как транзистор имеет более двух выводов, то он имеет множество ВАХ.
Думаю, не все, кто читает эту статью, хорошо учились в школе. Поэтому, давайте разберемся, что представляет из себя зависимость одной величины от другой. Как вы помните из школы, мы строили графики зависимости игрек (У) от икс (Х). Та переменная, которая зависит от другой переменной, мы откладывали по вертикали, а та, которая независима – по горизонтали. В результате у нас получалась система отображения зависимости “У” от “Х”:
Так вот, мои дорогие читатели, в электронике, чтобы описать зависимость тока от напряжения, вместо “У” у нас будет сила тока, а вместо Х – напряжение. И система отображения у нас примет вот такой вид:
Именно в такой системе координат мы будет чертить вольт-амперную характеристику. И начнем с самого распространенного радиоэлемента – резистора.
Обратное напряжение диода
Максимальное обратное напряжение диода
— это параметр, который зависит не только от значения переменного напряжения на входе, но и от типа выпрямителя. Для объяснения этого утверждения, рассмотрим следующие рисунки. На них показаны все основные схемы выпрямителей.
Рис. 1
Рис. 2
На рисунке 2 изображён двухполупериодный выпрямитель с выводом средней точки. В нём также, как и в предыдущем, диоды надо подбирать с обратным напряжением в 3 раза превышающем действующее значение входного.
Диод является одной из разновидностей приборов, сконструированных на полупроводниковой основе. Обладает одним p-n переходом, а также анодным и катодным выводом. В большинстве случаев он предназначен для модуляции, выпрямления, преобразования и иных действий с поступающими электрическими сигналами.
Принцип работы:
-

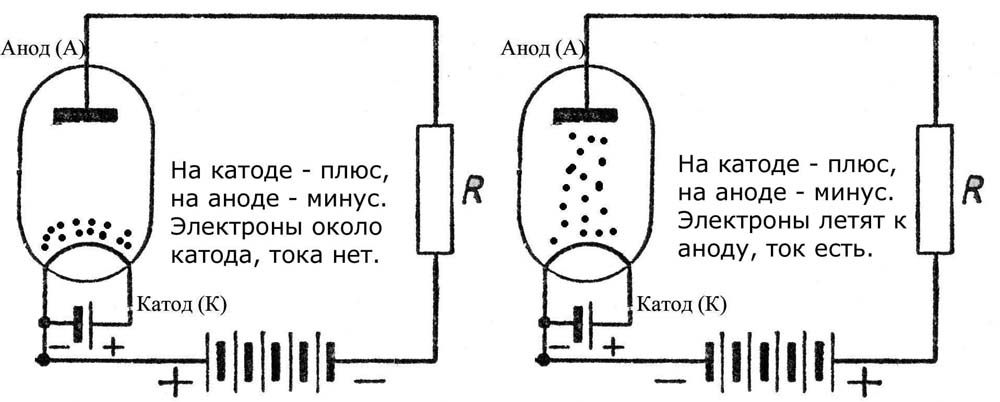

Электрический ток
воздействует на катод, подогреватель начинает накаливаться, а электрод испускать электроны. -
Между двумя электродами
происходит образование электрического поля. -
Если анод обладает положительным потенциалом
, то он начинает притягивать электроны к себе, а возникшее поле является катализатором данного процесса. При этом, происходит образование эмиссионного тока. -
Между электродами
происходит образование пространственного отрицательного заряда, способного помешать движению электронов. Это происходит, если потенциал анода оказывается слишком слабым. В таком случае, частям электронов не удается преодолеть воздействие отрицательного заряда, и они начинают двигаться в обратном направлении, снова возвращаясь к катоду. -
Все электроны
, которые достигли анода и не вернулись к катоду, определяют параметры катодного тока. Поэтому данный показатель напрямую зависит от положительного анодного потенциала. -
Поток всех электронов
, которые смогли попасть на анод, имеет название анодный ток, показатели которого в диоде всегда соответствуют параметрам катодного тока. Иногда оба показателя могут быть нулевыми, это происходит в ситуациях, когда анод обладает отрицательным зарядом. В таком случае, возникшее между электродами поле не ускоряет частицы, а, наоборот, тормозит их и возвращает на катод. Диод в таком случае остается в запертом состоянии, что приводит к размыканию цепи.
Применение диодов Шоттки
Диоды Шоттки находят достаточно широкое применение. Их можно найти везде, где требуется минимальное прямое падение напряжения, а также в цепях ВЧ. Чаще всего их можно увидеть в компьютерных блоках питания, а также в импульсных стабилизаторах напряжения.
Также эти диоды нашли применение в солнечных панелях, так как солнечные панели генерируют электрический ток только в светлое время суток. Чтобы в темное время суток не было обратного процесса потребления тока от аккумуляторов, в панели монтируют диоды Шоттки
Шоттки в солнечных панелях
В компьютерной технике чаще всего можно увидеть два диода в одном корпусе
При написании данной статьи использовался материал с этого видео
Зарубежные и российские аналоги
Чем можно заменить lm317 ? Полными аналогами микросхемы являются GL317, SG317, UPC317, ECG1900. Очень известным отечественным аналогом lm317t c фиксированным напряжением является микросхема KP142ЕН12. Если нужен регулируемый линейный стабилизатор, то подойдет КРЕН12А (можно и Б).
Безопасность при эксплуатации
Максимальное напряжение между входом и выходом не должно превышать 40 В. Мощность рассеивания не более 20 Вт. Температура пайки не должна превышать 260 °С, при соблюдении расстоянии от корпуса микросхемы более 1,6 мм и времени нагревания до 10 секунд. Температура хранения устройства должна находится в пределах от -65 до + 150 °С, рабочая температура не более + 150 °С.
Это максимальные значения, которые могут привести к повреждению устройства или повлиять на стабильность его работы. Микросхема хорошо защищена от тепловой перегрузки и короткого замыкания контактов. Однако не стоит превышать допустимые параметры при эксплуатации, для избежания выхода её из строя и достижения максимально надежной работы.
Фотодиоды
Фотодиод — это полупроводниковые приборы, принцип действия которых основан на внутреннем фотоэффекте, состоящем в генерации под действием света электронно-дырочных пар в рп-переходе, в результате чего увеличивается концентрация основных и неосновных носителей заряда в его объеме. Обратный ток фотодиода определяется концентрацией неосновных носителей и, следовательно, интенсивностью облучения. Вольт-амперные характеристики фотодиода (рисунок 1.2.7.1 (см. стр.28)) показывает, что каждому значению светового потока Ф соответствует определенное значение обратного тока. Такой режим работы прибора называют фотодиодным.
Фотодиоды применяются в качестве датчиков освещенности.
| U,пр,В | 0,01 | 0,2 |
| Iпр,мА | 1 | 4,5 |
Лабораторная работа
Тема: Односторонняя проводимость полупроводникового диода
Цель опыт: продемонстрировать принципиальное различие характеристик р-п перехода в зависимости от полярности приложенного к нему напряжения.
Оборудование: лампа 12В 21Вт -источник постоянного тока, диод — модуль с клеммами для -цифровой амперметр подключения источника питания,ключ
Полупроводниковый диод – это полупроводниковый прибор с одним р-n переходом и двумя выводами. Металлические выводы привариваются или припаиваются к противоположным областям р-n перехода ,а вся система заключается в металлический ,металлокерамический ,стеклянный или пластмассовый корпус.
Если положительный полюс источника питания подключается к p- области ,а отрицательный к n – области ,то включение перехода называют прямым. При изменении указанной полярности включение p –n .Перехода называется обратным .По аналогии с Электровакууными диодами ту сторону полупроводникового диода, к которой при прямом включении присоединяется отрицательный полюс источника питания, называют катодом, а другую – анодом.
Для демонстрации особенностей протекания электрического тока через p-n переход , или ,что одно и тоже ,через полупроводниковый диод ,соберите электрическую цепь, представленную на рис 1, Диод включается в цепь в прямом направлении .Обратите на это внимание учащихся и напомните им ,как по условному обозначению полупроводникового диода определить ,где у него анод ,а где катод. Установите выходное напряжение источника питания равным 10 В и замкните ключ
Лампа при этом начнет светится ,а амперметр покажет наличие тока в цепи. Попросите учащихся на какой из электродов диода подается положительный потенциал ,а на какой –отрицательный ,и в каком направлении протекает ток в цепи. Сделайте вывод о проводимости диода при данном подключении к источнику и объясните результат опыта на основе механизма протекания тока через p-n переход
Установите выходное напряжение источника питания равным 10 В и замкните ключ. Лампа при этом начнет светится ,а амперметр покажет наличие тока в цепи. Попросите учащихся на какой из электродов диода подается положительный потенциал ,а на какой –отрицательный ,и в каком направлении протекает ток в цепи. Сделайте вывод о проводимости диода при данном подключении к источнику и объясните результат опыта на основе механизма протекания тока через p-n переход.
Измените полярность включения диода на противоположную .Замкните ключ и продемонстрируйте, что лампа в этом случае не горит ,а амперметр показывает отсутствие тока в цепи. В место цифрового амперметра включите в цепь миллиамперметр .При этом чувствительность прибора , измеряющего ток в цепи ,увеличится в 100 раз, однако результат опыта останется прежним- ток в цепи нет. Объясните отсутствие тока в цепи на оcнове свойств p-n перехода. Сделайте общий вывод о том ,как влияет полярность подключения диода на его способность проводить электрический ток.
В заключение хочется сказать:
- Свойства диода изучено.
- Применение диода изучено.
- Поставленная цель выполнена.
Литература
- Виноградов Ю.В. «Основы электронной и полупроводниковой техники». Изд. 2-е, доп. М., «Энергия», 1972 г.
- Журнал «Радио», номер 12, 1978 г.
- Терещук Р.М. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя / 4-е издание, стер. — Киев: Наук. Думка 1989.
- Бочаров Л.Н. Полевые транзисторы. — М.: Радио и связь, 1984.
- Полупроводниковые приборы: транзисторы: Справочник / Н.Н.Горюнова. М.; Энергоатомиздат, 1985.
- Справочник «Полупроводниковые приборы: диоды, тиристоры, оптоэлектронные приборы»; М.: Энергоатомиздат, 1987г.
ВАХ полупроводниковых диодов из разных материаллов
ВАХ полупроводниковых диодов как в прямом, так и в обратном направлениях протекания тока аппроксимируются экспоненциальными функциями. На практике совпадение расчетных (теоретических) и экспериментальных характеристик наблюдается лишь на ограниченных участках кривых, например, в области малых токов. В области прямых больших токов (напряжений) зависимость тока от напряжения практически линейна. На рисунке показаны реальные ВАХ полупроводниковых диодов.
ВАХ полупроводниковых диодов, выполненных из разных материалов и разными методами (точечные – m, плоскостные – n). Монокристаллические: германиевые – Ge, кремниевые – Si; поликристаллические: меднозакисные (купроксные) – Cu2O; селеновые – Se.
В последние десятилетия в отечественной литературе избегают приводить внешний вид ВАХ полупроводниковых приборов. И это не случайно. Вольт-амперные характеристики не очень хорошо воспроизводимы: они отличаются даже у приборов одной партии. Кроме того, ВАХ, особенно для силовых низкочастотных полупроводниковых приборов, сильно зависят от частоты, от сопротивления нагрузки, его резистивно-емкостных и иных характеристик.
Тем не менее, свойства полупроводниковых приборов необходимо каким-то образом описывать. В этой связи в паспортах на них и справочных руководствах принято указывать параметры характерных точек на ВАХ, полученные путем статистического усреднения данных по большой выборке однотипных полупроводниковых приборов испытанных по стандартизированной методике измерений, в пределах использования которой эти данные достаточно воспроизводимы.
К наиболее важным параметрам, характеризующим избранные и наиболее практически значимые точки ВАХ, принято относить:
Прямой ток (Iпр.) — среднее значение тока через открытый диод, при котором обеспечивается надежный режим работы.
Прямое падение напряжения (Uпр.) — напряжение на диоде при прохождении прямого тока Iпр.
Обратный ток (Iобр.) — ток через диод при определенном обратном напряжении.
Максимальное обратное напряжения (Uобр.) — напряжение, соответствующее безопасной области работы, после превышения которого может произойти повреждение прибора.
Все эти сведения для выпрямительных диодов обычно приводят для области низких частот, a именно, 50 Гц. При повышенных частотах на работу полупроводниковых силовых приборов начинают заметно влиять емкости переходов, что можно наблюдать, например, на характериографе. Более того, емкости переходов изменяются в несколько раз при разном уровне приложенного напряжения, a также существенно разнятся при прямом и обратном включении. На практике c ростом частоты диоды теряют выпрямительные свойства и больше напоминают резистивноемкостную цепочку, поэтому при выборе диода для той или иной схемы необходимо учитывать его частотные характеристики.
Как следует из последнего рисунка, ВАХ различных полупроводниковых приборов заметно отличаются друг от друга. Эти различия часто используют во благо при создании полупроводниковых приборов, предназначенных для выполнения специфических функций. B частности, селеновые выпрямители не могут составить конкуренцию кремниевым или германиевым, поскольку рассчитаны на малый прямой ток и малое обратное напряжение, зато свойства их более воспроизводимы,что позволяет применять селеновые выпрямители при параллельном или последовательном их включении без использования уравнительных резисторов (обычно для создания слаботочных высоковольтных выпрямительных столбов).
Меднозакисные выпрямители в настоящее время практически не используют, однако их и сейчас можно встретить в некоторых измерительных приборах.
Наиболее широкое распространение в последнее время получили кремниевые и, в меньшей мере, германиевые полупроводниковые диоды. Кремниевые выгодно отличаются тем, что способны работать при повышенных температурах, вплоть до 100…130oС. Они имеют меньшие обратные токи, допускают работу при более высоких обратных напряжениях — до 800…1200В. Германиевые диоды имеют малое прямое падение напряжения на переходе, но работают до температур не выше 70oС. Кроме перечисленных, выпрямительные функции могут выполнять и другие полупроводниковые приборы, например на основе арсенида галлия GaAs или антимонида индия InSb.
Области применения диодов
Современные производители предлагают широкий ассортимент диодов, адаптированных для конкретных областей применения.
Выпрямительные диоды
Эти устройства служат для выпрямления синусоиды переменного тока. Их принцип действия основывается на свойстве устройства переходить в закрытое состояние при обратном смещении. В результате работы диодного прибора происходит срезание отрицательных полуволн синусоиды тока. По мощности рассеивания, которая зависит от наибольшего разрешенного прямого тока, выпрямительные диоды делят на три типа – маломощные, средней мощности, мощные.
- Слаботочные диоды могут использоваться в цепях, в которых величина тока не превышает 0,3 А. Изделия отличаются малой массой и компактными габаритами, поскольку их корпус изготавливается из полимерных материалов.
- Диоды средней мощности могут работать в диапазоне токов 0,3-10,0 А. В большинстве случаев они имеют металлический корпус и жесткие выводы. Производят их в основном из очищенного кремния. Со стороны катода изготавливается резьба для фиксации на теплоотводящем радиаторе.
- Мощные (силовые) диоды работают в цепях с током более 10 А. Их корпусы изготавливают из металлокерамики и металлостекла. Конструктивное исполнение – штыревое или таблеточное. Производители предлагают модели, рассчитанные на токи до 100 000 А и напряжение до 6 кВ. Изготавливаются в основном из кремния.
Диодные детекторы
Такие устройства получают комбинацией в схеме диодов с конденсаторами. Они предназначены для выделения низких частот из модулированных сигналов. Присутствуют в большинстве аппаратов бытового применения – радиоприемниках и телевизорах. В качестве детекторов излучения используются фотодиоды, преобразующие свет, попадающий на светочувствительную область, в электрический сигнал.
Ограничительные устройства
Защиту от перегруза обеспечивает цепочка из нескольких диодов, которые подключают к питающим шинам в обратном направлении. При соблюдении стандартного рабочего режима все диоды закрыты. Однако при выходе напряжения сверх допустимого назначения срабатывает один из защитных элементов.
Диодные переключатели
Переключатели, представляющие собой комбинацию диодов, которые применяются для мгновенного изменения высокочастотных сигналов. Такая система управляется постоянным электрическим током. Высокочастотный и управляющие сигналы разделяют с помощью конденсаторов и индуктивностей.
Диодная искрозащита
Эффективную искрозащиту создают с помощью комбинирования шунт-диодного барьера, ограничивающего напряжение, с токоограничительными резисторами.
Параметрические диоды
Используются в параметрических усилителях, которые являются подвидом резонансных регенеративных усилителей. Принцип работы основан на физическом эффекте, который заключается в том, что при поступлении на нелинейную емкость разночастотных сигналов часть мощности одного сигнала можно направить на рост мощности другого сигнала. Элементом, предназначенным для содержания нелинейной емкости, и является параметрический диод.
Смесительные диоды
Смесительные устройства используются для трансформации сверхвысокочастотных сигналов в сигналы промежуточной частоты. Трансформация сигналов осуществляется, благодаря нелинейности параметров смесительного диода. В качестве смесительных СВЧ-диодов используются приборы с барьером Шоттки, варикапы, обращенные диоды, диоды Мотта.
Умножительные диоды
Эти СВЧ устройства используются в умножителях частоты. Они могут работать в дециметровом, сантиметровом, миллиметровом диапазонах длин волн. Как правило, в качестве умножительных приборов используются кремниевые и арсенид-галлиевые устройства, часто – с эффектом Шоттки.
Настроечные диоды
Принцип работы настроечных диодов основан на зависимости барьерной емкости p-n перехода от величины обратного напряжения. В качестве настроечных используются приборы кремниевые и арсенид-галлиевые. Эти детали применяют в устройствах перестройки частоты в сверхчастотном диапазоне.
Генераторные диоды
Для генерации сигналов в сверхвысокочастотном диапазоне востребованы устройства двух основных типов – лавинно-пролетные и диоды Ганна. Некоторые генераторные диоды при условии включения в определенном режиме могут выполнять функции умножительных устройств.
Виды диодов
Стабилитроны
Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.
Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.
Выглядят стабилитроны точно также, как и обычные диоды:
На схемах обозначаются вот так:
Светодиоды
Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.
Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.
Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.
Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.
На схемах светодиоды обозначаются так:
Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления
Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах
Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:
Как проверить светодиод можно узнать из этой статьи.
Тиристоры
Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.
а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:
На схемах триодные тиристоры выглядят вот таким образом:
Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.
Как определить анод и катод диода
1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса
2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод. Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.
Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).
