Разница между постоянным и переменным напряжением

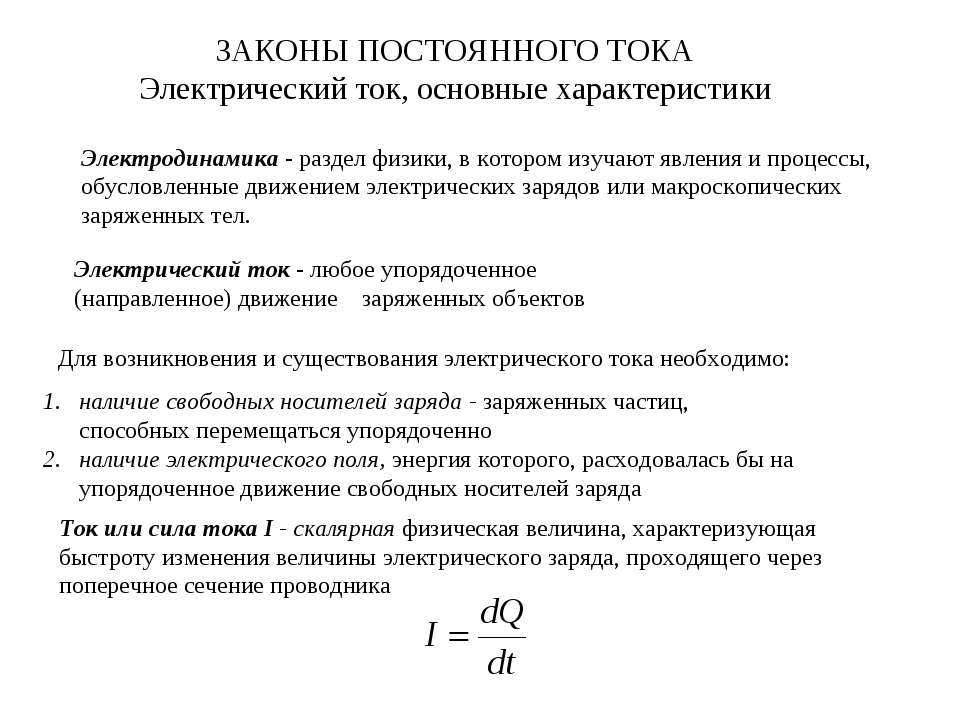

Взаимосвязь параметров электрического тока

Элементарная электроцепь постоянного тока включает в себя источник электроэнергии, отрицательный и положительный контакты которого связаны шунтом или проводником. Движение заряда по проводнику осуществляется под воздействием электрического поля. Однако, этот перенос электронов не приводит к уравниванию потенциалов, т.к. в любой отрезок времени, к первому концу цепи поступает абсолютно такое же количество заряженных частиц какое из него переместилось к противоположному контакту. Таким образом разность потенциалов, которую принято называть напряжением, остается неизменяемой величиной.

Перемещению электрических зарядов в цепи, препятствует внутреннее сопротивление материала проводника. Взаимосвязь параметров электротока была выведена опытным путем Г. Омом. В математическом виде закон Ома можно представить так: I=U/R, где собственно I – сила тока, U – напряжение (разность потенциалов) и R – сопротивление на соответствующем участке цепи.

Собственно, из уравнения видно, что напряжение имеет прямую зависимость от силы тока и сопротивления (U=I х R), а величина силы тока обратно пропорциональна сопротивлению.

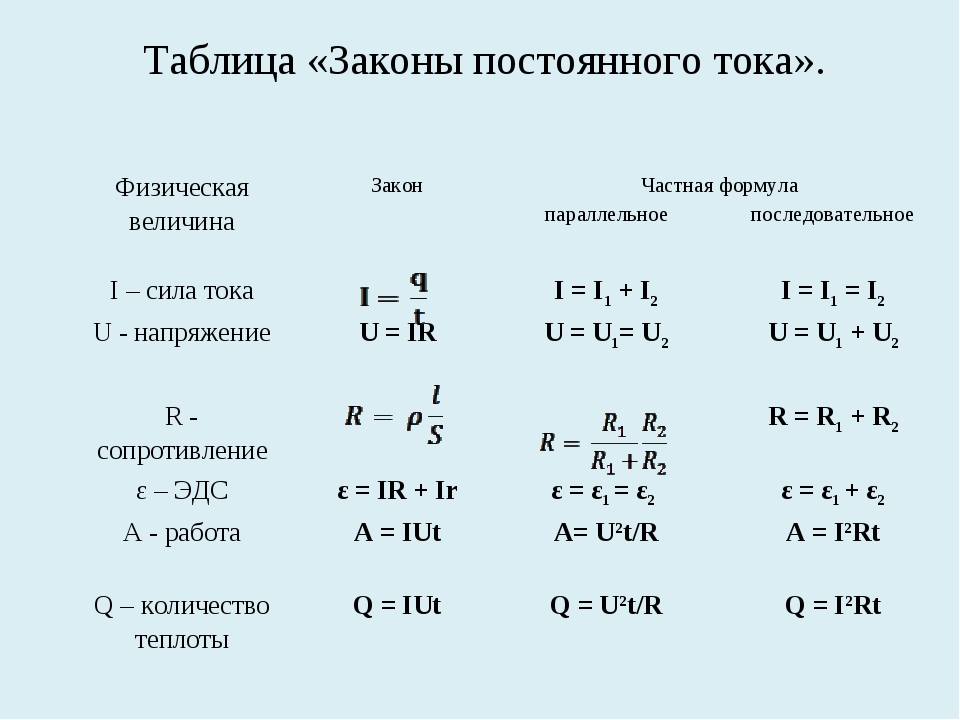

Последовательное соединение элементов электрической сети постоянного тока

Параметры электроцепи постоянного тока, в случае последовательного соединения устройств, имеют некоторые особенности. Так, например, сила тока (I) остается постоянной на всех элементах электрической схемы, а вот напряжение (U) является суммой напряжений на каждом участке схемы. Рассмотрим пример электрической цепи с последовательно включенными тремя проводниками с сопротивлением R1, R2 и R3. Согласно закону Ома, напряжение U1 = IxR1, U2 = IxR2, U3 = IxR3. Следовательно, U общ = U1+U2+U3= IxR1+ IxR2= IxR3 = I (R1+R2+R3).

Из уравнения видно, что такой параметр электрической цепи как общее сопротивление (R общ), при последовательном соединении, будет равен сопротивлению каждого отдельно взятого проводника. Последовательное подключение электрических устройств позволяет снизить нагрузку на отдельный элемент, что продлевает срок службы, но при этом теряется мощность.

Параметры электрической цепи. Параллельное соединение элементов

Параллельная цепь характеризуются общими контактами в местах ввода и вывода основного провода. В данной ситуации напряжение на всех элементах цепи остается одинаковым, т.е. U1=U2=U3. А вот для силы тока, будет характерна обратная зависимость от сопротивления каждого участка, т.е. I х=U/Rx. Параллельное соединение электроприборов является наиболее распространенным способом в бытовых условиях.

Параметры цепи при смешанном соединении в электрической цепи

Смешанное подключение проводников представляет собой электрическую цепь, в которой элементы включены комбинировано, т.е. как последовательно, так и параллельно друг другу. Для определения конкретных параметров, в этом случае, вся схема разбивается на самостоятельные участки в соответствии со способом подключения. Индивидуальные параметры рассчитываются для каждого участка отдельно. Необходимо отметить, что параллельно включенные участки, могут состоять из ряда последовательно соединенных элементов.

Какой ток лучше использовать: переменный или постоянный?

Э-э… а вот встречный вопрос: какая обувь лучше – ботинки или тапочки?

Ну ясен же пень, что где какой лучше – там такой и надо применять. Потому что у каждого есть свои достоинства и свои недостатки, и точно так же для каждой задачи лучше или один ток, или другой. Поэтому где какой надо – там такой и применяют.

Для промышленности лучше переменный, потому что основное промышленное применение электроэнергии – это электромоторы.

По своих характеристикам двигатели переменного тока имеют определённые преимущества – простота реверсирования (для трёхфазных двигателей), высокая мощность, отсутствие искрения, отсутствие скользящих или подвижных контактов в конструкции.

Основное преимущество переменного тока – куда более низкие потери при передаче энергии со станции потребителям. Постоянный ток крайне сложно трансформировать (разве что по системе двигатель – генератор), зато переменный – запросто.

Тем самым огромные мощности можно передавать при сравнительно умеренных токах, а значит, потери в линии передаче (пропорциональные квадрату тока) будут несопоставимо ниже, чем на постоянном, который должен быть того же напряжения, что нужно потребителю.

Для передачи энергии постоянный ток применяется только на сверхвысоковольтных линиях, скажем, ЛЭП-1200 (1200 киловольт; чем выше напряжение – тем больше мощность, которую можно передавать по линии). Это связано с тем, что на постоянном токе потери на коронный разряд ниже, чем на переменном, а при таких высоких напряжениях с этими потерями уже приходится считаться.

А вот в обработке сигналов нужен постоянный ток, потому что сигналы обрабатываются схемами, питающимися постоянным током. Поэтому любая современная электроника начинается с источника питания.

Обратите внимание

Насчёт того, что “Переменный ток из розетки преобразуется в постоянный, потом снова в переменный (но уже другой частоты), а тот снова в постоянный и в несколько разных напряжений”, – это несколько не в тему… Снова переменный другой частоты – это, замечу, сотни мегагерц (задающая частота разного рода внутренностей).

И вот эти сотни мегагерц уже ни в какой постоянный больше не преобразуются. Ну разве что какой-то триггер заторчит в определённом логическом состоянии н всё то время, что система работает, – но это, согласитесь, вовсе не “преобразование в постоянный”.

Поэтому источник питания в современной электронике, как правило, один. И сетевое напряжение преобразуется там в постоянное один раз, а не несколько.

Вот потом из этого постоянного – да, можно получаться множество других разных напряжений, каждое на своём стабилизаторе (и, возможно, со своей частотой, которая опять же где-то сотни килогерц), но это не туда-сюда гонять.

И кпд современного испульсного блока питания вполне себе ничего, величиной в 95% сейчас уже никого не удивить.

Источники ЭДС

Источники электротока любого рода бывают двух видов:

• первичные, с их помощью происходит генерация электроэнергии путем превращения механической, солнечной, тепловой, химической или другой энергии в электрическую;
• вторичные, они не генерируют электроэнергию, а преобразуют ее, например, из переменной в постоянную или наоборот.

Единственным первичным источником переменного электротока является генератор, упрощенная схема такого устройства показана на рисунке.

Упрощенное изображение конструкции генератора

Обозначения:

• 1 – направление вращения;
• 2 – магнит с полюсами S и N;
• 3 – магнитное поле;
• 4 – проволочная рамка;
• 5 – ЭДС;
• 6 – кольцевые контакты;
• 7 – токосъемники.

Электрическое напряжение делят на два вида:

1. постоянное (dc)
2. переменное (ас)

Обозначение постоянного тока (—), у переменного тока обозначение (~). Аббревиатуры ac и dc устоявшиеся, и употребляются наравне с названиями «постоянный» и «переменный». Теперь рассмотрим в чём их отличие. Дело в том, что постоянное напряжение течёт только в одном направлении, из чего и вытекает его название. А переменное, как вы уже поняли, может менять своё направление. В частных случаях направление переменного может оставаться одним и тем же. Но, кроме направления, у него также может меняться и величина. В постоянном ни величина, ни направление, не изменяется. Мгновенным значением переменного тока называют его величину, которая берётся в данный момент времени.

В Европе и России принята частота в 50 Гц, то есть изменяет своё направление 50 раз в секунду, в то время, как в США, частота равна 60 Гц. Поэтому техника, приобретённая в Соединённых штатах и в других государствах, с отличающейся частотой может сгореть. Поэтому при выборе техники и электроприборов следует внимательно смотреть на то, чтобы частота была 50 Гц. Чем больше частота у тока, тем больше его сопротивление. Также можно заметить, что в розетках у нас дома течёт именно переменный.

Помимо этого, у переменного электрического тока существует деление ещё на два вида:

• однофазный
• трёхфазный

Для однофазного необходим проводник, который будет проводить напряжение, и обратный проводник. А если рассматривать генератор трёхфазного тока, у него, на всех трёх намотках вырабатывается переменное напряжение частотой в 50 Гц. Трёхфазная система — это не что иное, как три однофазных электрических цепи, сдвинутых по фазе относительно друг друга под углом в 120 градусов. Посредством его использования, можно одновременно обеспечивать энергией три независимые сети, пользуясь при этом только шестью проводами, которые нужны для всех проводников: прямых и обратных, чтобы проводить напряжение.

А если у вас, например, имеется только 4 провода, то и тут проблем не возникнет. Вам нужно будет только соединить обратные проводники. Объединив их, вы получите проводник, который называют нейтральным. Обычно его заземляют. А оставшиеся внешние проводники кратко обозначают как L1, L2 и L3.

Но существует и двухфазный, он представляет из себя комплекс двух однофазных токов, в которых также присутствуют прямой проводник для проведения напряжения и обратный, они сдвинуты по фазе относительно друг друга на 90 градусов.

Источники ЭДС и источники тока, их свойства и характеристики.

В теории электрических цепей пользуются идеализированными источниками электрической энергии

: источником ЭДС и источником тока. Им приписываются следующие свойства.

Источник ЭДС (или идеальный источник напряжения) представляет собой активный элемент с двумя зажимами, напряжение на которых не зависит от тока, проходящего через источник.

Предполагается, что внутри такого идеального источника пассивные элементы (R —

сопротивление {}, L – индуктивность {}, С – емкость

{[(, где — заряд, — потенциал проводника) ]} отсутствуют, и поэтому прохождение через него тока не вызывает в нем падения напряжения.

Упорядоченное перемещение положительных зарядов в источнике от меньшего потенциала к большему возможно за счет присущих источнику сторонних сил. Величина работы, затрачиваемой сторонними силами на перемещение единицы положительного заряда от зажима «-» к зажиму «+», называется электродвижущей силой (ЭДС) источника и обозначается е(t)

В соответствии со сказанным выше напряжение на зажимах рассматриваемого источника равно его ЭДС, т. е. u(t) = е(t)

Условные обозначения идеального источника напряжения приведены на рисунке 1.12, а и б. Здесь стрелкой или знаками «+» и «-» указано положительное направление ЭДС, или полярность источника, т.е. направление возрастания потенциала в источнике для тех моментов времени, в которые функция е(t)

положительна.

Источник тока(в теории электрических цепей) — двухполюсник, создающий в нагрузке электрический ток, причем сила тока не зависит от сопротивления нагрузки. Используются также термины генератор тока

иидеальный источник тока . Источник тока — модельреального источника электроэнергии или часть такой модели.

В источнике тока, ток не зависит от напряжения на нагрузке

. Ток источника определяется как

где, u- напряжение, gвн — внутренняя проводимость источника тока.

Напряжение на клеммах источника тока (не путать с реальным источником!

) зависит только от сопротивления нагрузки:

Мощность, отдаваемая источником тока в нагрузку,

Поскольку для источника тока , то напряжение на его клеммах и мощность, передаваемая им в нагрузку, с ростом сопротивления нагрузки возрастают, достигая в пределе бесконечных значений.

Величина тока в пассивной электрической цепи, подключенной к источнику напряжения, зависит от параметров этой цепи и ЭДС е(t)

. Если зажимы идеального источника напряжения замкнуть накоротко, то ток теоретически должен быть бесконечно велик. Поэтому такой источник рассматривают как источник бесконечной мощности (теоретическое понятие). В действительности при замыкании зажимов реального источника электрической энергии — гальванического элемента, аккумулятора, генератора и т.д. — ток может иметь только конечное значение, так как ЭДС источника уравновешивается падением напряжения от тока внутри источника (например, в сопротивленииR, индуктивностиL ).

Источник напряжения конечной мощности изображается в виде источника ЭДС с подключенным к нему последовательно пассивным элементом, который характеризует внутренние параметры источника и ограничивает мощность, отдаваемую во внешнюю электрическую цепь.

Графическое изображение источника постоянного тока показано на (рис. 10 а), а изображение источника переменного тока показано на (рис. 10 б). Вольтамперная характеристика (ВАХ) идеального источника тока показана на (рис. 10 в.)

Рис. 10.

Такая вольтамперная характеристика возможна только в том случае, если сопротивление внутренней структуры источника равно бесконечности.

На практике идеальных источников не существует

Пример простейшего генератора

В качестве самого простого источника используют прямоугольную рамку, изготовленную из меди, которая закреплена на оси и вращается в магнитном поле при помощи ременной передачи. Концы этой рамки припаяны контактными кольцами к медным, которые скользят по щеткам. Магнит создает равномерно распределенное в пространстве магнитное поле. Плотность силовых магнитных линий здесь одинакова в любой части. Вращающаяся рамка пересекает эти линии, и на ее сторонах индуцируется переменная электродвижущая сила (ЭДС). С каждым поворотом направление суммарной ЭДС меняется на обратное, так как рабочие стороны рамки за оборот проходят через разные полюса магнита. Так как меняется скорость пересечения силовых линий, то становится другой и величина электродвижущей силы. Поэтому если равномерно вращать рамку, то индуктированная электродвижущая сила периодически будет меняться как по направлению, так и по величине, ее можно измерить при помощи внешних приборов и, как следствие, использовать для того, чтобы создавать переменный ток во внешних цепях.

Химический источник тока

Химические источники питания постоянного тока – это семейство устройств и аппаратов, которые выдают напряжение на своих клеммах в результате внутренних химических процессов окисления или гальванизации. Их работа основана на реакциях химических веществ, которые, вступая во взаимодействие между собой, производят постоянный электроток.

К сведению. Процессы, протекающие в химических источниках (ХИТ), идут без тепловых или механических воздействий. Это выделяет их в особый ряд среди устройств, генерирующих напряжения постоянной полярности.

Некоторые виды химических источников тока

Термины и определения подробно описаны в ГОСТ Р МЭК 60050-482-2011, введённом в действие 01.07.2012 года. В нём сокращённо обозначены химические источники тока – ХИТ.

Разделение по видам ХИТ производят в следующей градации:

• первичные;
• топливные;
• аккумуляторы.

Это различие проведено по способу действия источника.

Химические источники тока

Элементы однократного применения – первичные источники. В них заложен конечный запас реагентов, которые вступят в реакцию и перестанут вырабатывать энергию по окончании процесса. Это различные батарейки типа АА.

Топливные ХИТ способны работать постоянно, но требуют поступления новой дозы веществ и удаления отработанных продуктов. По сути, это гальваническая ячейка, куда подводятся раздельно топливо и окислитель, они вступают в реакцию на двух электродах. В электролите растворяется топливо, и происходит катодное окисление. Это практически прецизионный лабораторный процесс.

Схема работы топливного элемента

Вторичные элементы, которые имеют возможность использоваться много раз, после подзаряда или перезаряда называются аккумуляторами. Если к таким устройствам подключить ток, то они снова регенерируются и аккумулируют энергию. Они нашли самое широкое применение в питании мобильных устройств и механизмов.

Аккумуляторный источник тока

Характеристики

Батареи и аккумуляторы характеризуются такими основными параметрами:

1. номинальное напряжение;
2. номинальная емкость. Измеряется в ампер-часах (А*ч) или миллиампер-часах (мА*ч);
3. номинальный ток нагрузки;
4. саморазряд. Обозначает, как быстро уменьшается заряд в батарее при ее бездействии. К примеру, саморазряд литий-ионного аккумулятора при температуре +250С составляет 1,6% в мес.;
5. температура эксплуатации.

Для автомобильных аккумуляторов важны:

1. резервная емкость. Время, в течение которого источник при падении напряжения до 10,5 В способен выдавать ток в 25 А. В норме составляет не менее 90 мин;
2. ток холодной прокрутки. Сила тока, генерируемая аккумулятором при температуре -180С в течение 10 сек. с напряжением на клеммах не ниже 7,5 В. Этот параметр характеризует способность устройства запустить двигатель автомобиля зимой.

Пульсирующий ток на выходе выпрямителя принято раскладывать на постоянную и переменную составляющую, при этом он характеризуется:

• максимальным и минимальным значением Imax и Imin;
• амплитудой переменной составляющей Iac;
• величиной постоянной составляющей Idc;
• коэффициентом пульсаций (отношение амплитуды переменной составляющей к величине постоянной).

Сравнительная таблица

Сравнительный график переменного тока и постоянного тока

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

Примеры использования переменного и постоянного тока

Приблизительно постоянным считается ток разряда автомобильного аккумулятора. Напряжение здесь постепенно падает, а потому даже при одинаковой нагрузке эффект разнится хронометрически. В целом, происходит это плавно. Ток течёт в одном направлении и проявляет приблизительно постоянную плотность. Аналогично работают:

1. Аккумулятор сотового телефона.
2. Батарейка любого типа.
3. Аккумулятор питания ноутбуков.

В природе источников постоянного тока (генераторов), за исключением матушки-Земли, нет. Человеку гораздо удобнее создавать роторы, которые, вращаясь с конкретной частотой, создают условия для образования в катушках статора переменного электрического тока. Потом промышленная частота 50 Гц проходит по проводам и через подстанцию подаётся на потребителя.

Это касается и переменного, и постоянного тока. Теперь пришла пора сказать, что в промышленности преобразование постоянного тока в переменный и обратно не практикуется. Из соображений экономии двигатели работают от трёх фаз. Каждая считается переменным током частоты 50 Гц. Говорили выше, что у любой гармоники присутствует фаза. В рассматриваемом случае фаза равна 120 градусов. А круг образуется за счёт 360 градусов. Получается, что три фазы равно отстоят друг от друга. При подобном раскладе генераторам ГЭС легче производить энергию, поступающую в дома в неизменном виде. Но в квартиру заходит единственная фаза переменного тока.

Поэтому бытовые приборы по внутреннему устройству сильно отличаются от промышленных. Важными признаются параметры переменного тока. В любом государстве они стандартизированы и чётко выдерживаются. К параметрам переменного тока относят:

1. Действующее значение напряжения — вызывающее в обычном проводнике постоянное идентичного номинала. Действующее значение ниже амплитуды в корень из двух раз либо близко к указанному. Требования для РФ составляют 220-230 В плюс-минус 10% от номинала.
2. К частоте переменного тока предъявляются повышенные строгие требования. Предел отклонений от 50 Гц измеряется десятыми долями процента. Потому стабилизации движения вала на ГЭС уделяется столько внимания. От скорости его вращения зависит параметр.
3. Нелинейные искажения считаются отдельной темой. Требований множество, определиться непросто. Особенно строго нормируются гармоники основной частоты, к примеру: 100, 150, 200, 250 Гц.

Подобные требования предъявляются и к параметрам постоянного тока. Допустим, известные автомобильные аккумуляторы в действительности включают в арсенал не 12, а 14 В. По мере разряда вольтаж падает. Если на аккумуляторе зарегистрировано напряжение 11,9 В, банка считается вышедшей из строя. Предлагаем внимательно читать инструкции. Дополним: в отдельных ноутбуках присутствует заряд бережного расхода энергии аккумулятора. В этом случае уровень поддерживается в рамках двух третей от полного. Считается, что тогда батарея прослужит дольше.

Итак, требования направлены на поддержание долгого и правильного функционирования оборудования. Параметры постоянного и переменного тока считаются фактором, определяющим надёжность и работоспособность системы.

Представить жилище современного человека без электрических розеток невозможно. И поэтому многие хотят знать больше о силе, несущей цивилизации тепло и свет, заставляющей работать все наши электроприборы. И начинают с вопроса: какой ток в нашей розетке, постоянный или переменный? И какой из них лучше? Чтобы ответить на вопрос, какой ток в розетке и чем обусловлен этот выбор, выясним, чем они отличаются.

Небольшое заключение

Со времён открытия Томасом Эдисоном постоянного электрического тока прошло немало лет. За этот промежуток времени постоянный ток стал незаменимым спутником человека в широчайшем диапазоне сфер деятельности. Кроме того, сейчас у него есть очень заманчивые перспективы применения (при замене электроустановок, работающих на переменном токе, на электроустановки, функционирующие на постоянном токе) в плане:

• повышения устойчивости, надёжности, эффективности, экономичности (снижение потерь) систем электроснабжения при транспортировке электроэнергии по линиям электропередач;
• обеспечение более высокой степени электробезопасности за счёт увеличения порога напряжения до 8В (для переменного тока эта величина составляет 2В);
• возможности, когда отсутствуют трансформаторы, передавать информационные сигналы для нужд телефонной связи и кабельного телевидения;
• использование солнечных батарей и светодиодных светильников, работающих на постоянном токе.

Безусловно, всё это требует дополнительных исследований, но зато достигнутые цели открывают новые возможности, которые вполне оправдывают необходимость вложения средств, получив со временем весьма существенную экономию.
