Что такое полярность конденсатора и как ее определить?

Способы определения полярности конденсатора

По маркировке

У большинства конденсаторов-электролитов  отечественных, а также ряда государств бывшего соцлагеря, обозначается лишь положительный вывод. Соответственно, второй – это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты.

Все о цветовой маркировке конденсатора вы можете узнать здесь.

Примеры обозначения плюса конденсатора

• Символ «+» на корпусе около одной из ножек. В некоторых сериях она проходит через его центр. Это относится к конденсаторам цилиндрической формы (бочкообразным), с «дном» из пластмассы. Например, К50-16.
• У конденсаторов типа ЭТО полярность иногда не обозначается. Но определить ее визуально можно, если посмотреть на форму детали. Вывод «+» расположен со стороны, имеющий больший диаметр (на рисунке плюс вверху).

Если конденсатор (так называемая коаксиальная конструкция) предназначен для монтажа способом присоединения корпуса к «шасси» прибора (являющимся минусом любой схемы), то центральный контакт – плюс, без всякого сомнения.

Обозначение минуса

Это относится к конденсаторам импортного производства. Рядом с ножкой «–», на корпусе, имеется своеобразный штрих-код, представляющий собой прерывистую полосу или вертикальный ряд из черточек. Как вариант – длинная полоска вдоль осевой линии цилиндра, один конец которой указывает на минус. Она выделяется на общем фоне своим оттенком.

По геометрии

Если у конденсатора одна ножка длиннее другой, то это – плюс. В основном подобным образом также маркируются изделия импортные.

С помощью мультиметра

Такой способ определения полярности конденсатора практикуется, если его маркировка трудночитаема или полностью стерта. Для проверки необходимо собрать схему. Понадобится или мультиметр с внутренним сопротивлением порядка 100 кОм (режим – измерение I=, предел – микроамперы)

или источник постоянного тока + милливольтметр + нагрузка

О том, как проверить конденсатор мультиметром, читайте здесь.

Что сделать

• Полностью разрядить конденсатор. Для этого достаточно его ножки замкнуть накоротко (жалом отвертки, пинцетом).
• Подключить емкость в разрыв цепи.
• После окончания процесса заряда зафиксировать значение тока (он будет постепенно уменьшаться).
• Разрядить.
• Снова включить в схему.
• Считать показания прибора.

Если плюсовой щуп мультиметра был соединен с «+» конденсатора, то разница в показаниях должна быть незначительной. В случае если полярность перепутана (плюс на минус), то отличие результатов измерений будет существенной.

 Рекомендация.  Определение полярности прибором целесообразно делать в любом случае. Это позволит одновременно произвести и диагностику детали. Если электролит, имеющий большой номинал, заряжается сравнительно быстро от источника 9±3 В, то это свидетельство того, что он «подсох». То есть утратил часть своей емкости. Его лучше в схему не ставить, так как ее работа может быть некорректной, и придется заниматься дополнительными настройками.

Что такое полярность в химии

Полярность

– свойство, показывающее изменение распределения электронной плотности около ядер, если сравнивать с изначальным ее распределением в образующих данную связь нейтральных частицах.

Поляризуемость

— способность поляризоваться под воздействием электрического поля.

Мерой полярности

называется электрический момент диполя. В нейтральных соединениях он равен нулю. Его значение зависит от разности электроотрицательностей элементов.

Длина диполя

— расстояние между его полюсами. Данная характеристика также влияет на степень полярности.

Любое соединение состоит из ядра (положительные частицы) и электронов (отрицательные частицы). И положительные, и отрицательные частицы имеют свой электрический центр тяжести.

Если центры тяжести частиц совпадают, то соединение считается неполярным. Если же полюса не накладываются друг на друга, то в этом случае речь идет о дипольной связи.

Проверка без приборов

Без измерения параметров о неисправности свидетельствуют дефекты внешнего вида:

• пятна на поверхности корпуса;
• вздутие, деформация верхней насечки на импортных электролитических конденсаторах;
• протечка электролита.

Другие способы контроля неисправности применяют в домашних условиях. Следует:

• подключить к источнику питания, напряжение не должно превышать номинальное;
• взять светодиод (низковольтную лампу с двумя проводами), дотронуться выводами светодиода до ножек конденсатора;
• вспышка светодиода (кратковременное свечение лампы) подтвердят исправность.

Для определении работоспособности конденсатора большой ёмкости:

• подключить к источнику питания, напряжение которого меньше номинального;
• снять заряд металлическим предметом.

Наличие искры при разряде подтвердит годность

https://youtube.com/watch?v=YEhaDKOCCEw

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт — знаком «+». Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак «+» ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак «плюс» нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT — Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком «плюс».

Заряд и разряд конденсатора — RC-цепочка

Теперь разберёмся с процессами, происходящими внутри конденсатора во время заряда и разряда. Для этого рассмотрим самую простую электрическую цепь с конденсатором. С левой стороны схемы подключим источник питания. Сверху разместим ключ и резистор, а справа сам конденсатор. Участок цепи, на котором есть конденсатор и резистор называют RC-цепью.

При замыкании ключа, в такой цепи образуется электрический ток, сила которого зависит от сопротивления резистора и внутреннего сопротивления самого конденсатора. Заряженные частицы устремятся к конденсатору, но не смогут преодолеть слой диэлектрика (по крайней мере все разом). Вследствие чего, с одной стороны конденсатора накопятся отрицательно заряженные частицы, а с другой стороны — положительно заряженные. Концентрация заряженных частиц на обкладках создаст мощное электрическое поле между ними.

С течением времени, напряжение на конденсаторе растет, а сила тока падает. После завершения процесса заряда, ток в цепи упадет почти до нуля. Останется только очень маленький ток утечки, который образуется благодаря тому, что некоторым заряженным частицам всё же удается проскочить через слой диэлектрика. Напряжение, напротив, станет практически равным напряжению источника.

Когда мы отключим конденсатор от источника питания, этот самый ток утечки постепенно разрядит конденсатор. Эта особенность электрических конденсаторов не даёт нам сделать из них контейнер для длительного хранения энергии. Хотя частично эту проблему решают ионисторы.

Параллельное соединение

Несколько конденсаторов могут включаться последовательно или параллельно. При параллельном соединении ёмкости всех конденсаторов суммируются. При последовательном соединении общая ёмкость батареи конденсаторов меньше самой маленькой, так как складываются величины, обратные емкости. Но зато напряжение, при котором можно работать такая батарея, будет больше рабочего напряжения одного конденсатора.

На материнских платах в цепи низковольтного источника напряжения, питающего ядро процессора, используется несколько однотипных конденсаторов, соединенных параллельно. Интересный вопрос: почему бы не поставить один конденсатор емкостью, эквивалентной емкости батареи конденсаторов? Дело в том, что у параллельно соединенных конденсаторов суммарное ESR будет гораздо меньше, чем ESR одного конденсатора. Потому что при параллельном соединении сопротивлений общее сопротивление уменьшается.

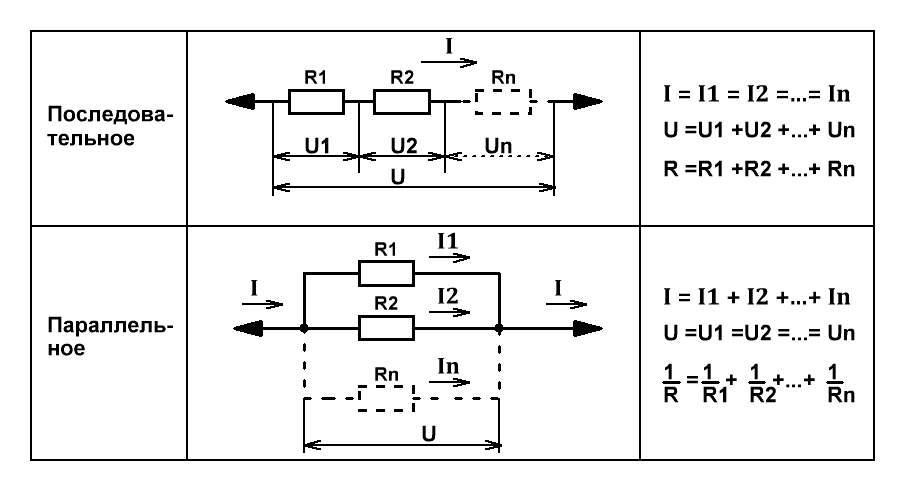

Соединения конденсаторов.

https://youtube.com/watch?v=vlxwkkBu5Ik

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В

Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

https://youtube.com/watch?v=5X-i6sLNhxo

Конденсатор должен быть полностью разряжен – для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

• ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
• мультиметр;
• резистор;
• монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
• маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

• параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
• плюсовую клемму ИП соединить с выводом резистора;
• другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Решил сделать плавное выключение салонного освещения.Сразу о затратах:конденсатор 4700 16v = 8 руб30 см. проводов, изолента, припой, термоусадка =

3 рубНа все работы ушло у меня примерно 20 минут.Я использовал конденсатор на 4700, но можно и увеличить емкость, главное рассчитан он должен быть минимум на 16 вольт.У кондера есть минус и плюс, определяется это просто: на самом кондере минусовой вывод помечен полоской с «минусами», также у новых конденсаторов плюсовой вывод длинее минусового.

Идем дальше! Теперь нужно определить где плюс и минус у плафона, я определил это с помощью тестера.

Теперь осталось самую малость: припаиваем провода в конденсатору, изолируем пайку, и все хозяйство припаиваем к плафону, соблюдая полярность

Устанавливаем плафон на место, предварительно спрятав конденсатор с проводами в пространство за декоративным потолком.Вот и все! Теперь свет в салоне тухнет плавно, примерно за 5 секунд )))

Определение полярности

Есть несколько вариантов, как определить полярность конденсаторов. Самый простой – это найти на корпусе элемента специальные знаки, определяющие анод или катод. К примеру, на электролитах отечественного производства, концы (выводы) могут располагаться на разных сторонах прибора (радиально) или на одной стороне (аксиально).

Так вот на корпусе обязательно наносится знак плюс. И к какому из выводов он нанесен ближе, значит, тот конец и является частью анода. Некоторые конденсаторы чешского производства (старых образцов) пронумерованы точно также.

Есть электролитические конденсаторы и другого типа, у которых конструкция отличается от стандартной. То есть, их корпус предназначен для соединения с шасси. Такие элементы обычно используются в лампах освещения, а, точнее, в фильтрах анодного напряжения. Кстати, такое напряжение всегда положительное, поэтому и называется анодным. Поэтому у таких конденсаторов специфичная конструкция:

• обкладка элемента – это катод с отрицательным подключением, выведенным на корпус;
• анод – это центральный вывод, торчащий из элемента.

Обозначение положительного контакта и отрицательного может располагаться в разных местах. И не все их могут сразу найти. К примеру, конденсатор марки К50-16 – это элемент, у которого дно изготовлено из пластмассы. Так вот плюс и минус расположены на этом дне, и концы электродов проходят прямо через эти знаки.

А вот конденсатор «ЭТО» (устаревшая модель) очень похож на диод. У него также есть обозначения плюса и минуса. Но если вы их на корпусе так и не нашли, то знайте, что конец, который выходит из утолщения корпуса и есть анод.

Как определить полярность у современных зарубежных моделей электролитических конденсаторов? Ведь в Европе совершенно другие технические условия и стандарты. Все достаточно просто. На корпусе элемента наносится цветная пунктирная линий, по цвету отличающаяся от оформления корпуса. Пунктиры – это несколько минусов, обозначающие катод. Так вот расположенный рядом с этой прерывистой линией вывод и является отрицательным.

Определение полярности в электрической цепи

Ситуация, когда на электролитическом конденсаторе нет маркировки (стерлась со временем), встречается достаточно часто. Определить его полярность можно, если собрать несложную схему, куда этот элемент и подключается. Вот эта схема:

• батарейка в несколько вольт;
• резистор (1 кОм);
• микроампер.

Все это соединяется последовательно. Как проводится проверка конденсатора на полярность?

1. В первую очередь необходимо разрядить конденсатор.
2. Затем впаять в схему.
3. Подать напряжение.
4. Как только он полностью зарядится, зафиксировать показания амперметра. Зарядка конденсатора определяется его емкостью.
5. Затем прибор выпаивается из схемы и разряжается.
6. Снова соединяется в схему и заряжается.
7. Новые показания амперметра необходимо сравнить с предыдущими. Если отклонения незначительные, значит, полярность подключения была соблюдена правильно. Если разница большая, то подключение было сделано неправильно.

У новичков может возникнуть вопрос, как разрядить этот элемент? Разряжать можно разными вариантами, к примеру, соединить два выхода через какое-нибудь сопротивление. Это может быть обычная лампочка или вольтметр. Первая будет постепенно угасать, у второго показания будут на глазах уменьшаться.

Кстати, часто встречается и обратный вопрос, как зарядить конденсатор? Тот, кто был студентом электротехнического учебного заведения, знает, что существовал прикол, когда электролитический конденсатор заряжался через розетку. К его выводам припаивались две проволоки, которые втыкались в отверстия розеток. Время заряда конденсаторов определялось на глаз. После чего заряженный прибор, а, точнее, его концы прикладывались к части тела ничего неподозревающего человека (чаще к руке), что вызывало удар электрическим током. Чем больше емкость элемента, тем сильнее удар. Страшная забава, которая могла кончиться непредсказуемо. Выдерживать многочисленных зарядов прибор не мог, на третий или четвертый раз он обязательно взрывался.

Параллельное соединение конденсаторов

Несколько конденсаторов могут включаться последовательно или параллельно. При параллельном соединении ёмкости всех конденсаторов суммируются. При последовательном соединении общая ёмкость батареи конденсаторов меньше самой маленькой, так как складываются величины, обратные емкости. Но зато напряжение, при котором можно работать такая батарея, будет больше рабочего напряжения одного конденсатора.

На материнских платах в цепи низковольтного источника напряжения, питающего ядро процессора, используется несколько однотипных конденсаторов, соединенных параллельно.

Интересный вопрос: почему бы не поставить один конденсатор емкостью, эквивалентной емкости батареи конденсаторов?

Дело в том, что у параллельно соединенных конденсаторов суммарное ESR будет гораздо меньше, чем ESR одного конденсатора. Потому что при параллельном соединении сопротивлений общее сопротивление уменьшается.

Маркировка

Существует три основных параметра, характеризующие конденсатор: показатель номинальной емкости, допуска и штатного напряжения. В большинстве случаев применяется два метода маркировки – буквенно-числовой и числовой.

В первом случае буква обозначает величину емкости (μ, nF, pF) и играет роль десятичной запятой. Например, если неполярный конденсатор имеет маркировку 1 μ, значит это деталь с емкостью 1 мкф, а надпись 3μ3 – 3,3 мкФ.

Для обозначения допуска может использоваться буквенная кодировка, ее расшифровка представлена на рисунке 8.

Рисунок 8. Расшифровка буквенной маркировки допуска

Рабочее напряжение емкости также может обозначаться буквенным кодом, ниже приведена его раскодировка.

Таблица: расшифровка буквенной маркировки допустимого напряжения

Емкости небольшого размера, например, в SMD исполнении принято маркировать трехзначным цифровым кодом.

Трехзначный цифровой код параметра емкость

Чтобы не запоминать все значения таблицы, воспользуйтесь следующим правилом расшифровки: значения приводятся в пикофарадах, первое и второе значение – мантисса, третье – степень с основанием 10. Например, надпись 331 будет означать 330 пФ (33*10).

https://youtube.com/watch?v=uT29bPchiB4

Источник

https://youtube.com/watch?v=H5YpcErrg_k

https://youtube.com/watch?v=ZlJThQN-omA

https://youtube.com/watch?v=VoLddvYMQkE

Параллельное соединение

Несколько конденсаторов могут включаться последовательно или параллельно. При параллельном соединении ёмкости всех конденсаторов суммируются. При последовательном соединении общая ёмкость батареи конденсаторов меньше самой маленькой, так как складываются величины, обратные емкости. Но зато напряжение, при котором можно работать такая батарея, будет больше рабочего напряжения одного конденсатора.

На материнских платах в цепи низковольтного источника напряжения, питающего ядро процессора, используется несколько однотипных конденсаторов, соединенных параллельно. Интересный вопрос: почему бы не поставить один конденсатор емкостью, эквивалентной емкости батареи конденсаторов? Дело в том, что у параллельно соединенных конденсаторов суммарное ESR будет гораздо меньше, чем ESR одного конденсатора. Потому что при параллельном соединении сопротивлений общее сопротивление уменьшается.

Соединения конденсаторов.

Параметры, которыми характеризуется конденсаторы

Вообще говоря, таких параметров много. У нас тут не нобелевская лекция, поэтому ограничимся только необходимым минимумом, который пригодится в практической деятельности. Номинальное рабочее напряжение. Конденсатор может использоваться в режимах, когда напряжение на нём не превышает рабочего. Использовать, например, электролитический конденсатор с рабочим напряжением 10 В в цепях +5 В или +3 В можно.

Чем больше рабочее напряжение электролитического конденсатора при равной ёмкости, тем больше его габариты. Рабочее напряжение на керамических и других конденсаторах может явно не указываться или не указываться вообще — особенно, если конденсатор имеет маленькие размеры. ESR (Equivalent Series Resistance) — эквивалентное последовательное сопротивление. Выводы конденсатора и их контакты с обкладками имеет не нулевое, хотя и очень небольшое сопротивление. Это сопротивление активное, поэтому, в соответствии с законами Ома и Джоуля-Ленца, при протекании тока на этом сопротивление будет рассеиваться тепло.

Маркировка конденсаторов.

Это приведет к нагреву конденсатора. Поэтому на электролитических конденсаторах обычно указывает максимальную рабочую температуру. В компьютерных блоках питания и материнских платах используются специальные конденсаторы — с пониженным ESR. Величина ESR может для таких конденсаторов быть в пределах от сотых до десятых долей Ома. Что будет, если вместо конденсатора с пониженным ESR при ремонте блоков питания или материнских плат поставить обычный? Некоторое время он поработает. Но так как его ESR больше, то через цепь такого конденсатора будет протекать больший ток, который вызовет ускоренную деградацию конденсатора. Поэтому он быстро выйдет из строя.

Величиной ESR можно узнать по специальной маркировке (чаще всего 2 латинских буквы) на корпусе конденсатора. Соответствие этих букв реальным значениям ESR указывается в даташите.

Расчет емкости

Теперь перейдем к одному очень важному вопросу, как рассчитать емкость гасящего конденсатора? Почему гасящего. Все дело в том, что самые простые понижающие блоки питания являются безтрасформаторными

В них основным элементом и является прибор гасящего типа.

Так вот расчет его емкости можно сделать с помощью формулы:

C=3200 I/√Uc²-U², где

• Uc – это напряжение в сети в вольтах;
• U – это сниженное напряжение для питания прибора.

Расчет емкости гасящего конденсатора можно провести и по упрощенной формуле, если сниженное напряжение не превышает 20 вольт: C=3200 I/√Uc².

Кстати, расчет по этой формуле определяет емкость в микрофарадах.

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора.

Общие сведения

Конденсатор – пассивный элемент электрической цепи, который способен накапливать заряд и мгновенно отдавать его в случае разряда. Конструктивное исполнение простейшего ёмкостного элемента включает в себя:

• обкладки (пластины);
• диэлектрический слой, расположенный между пластинами;
• корпус;
• выводы (электроды).

Между пластин располагается промежуток, заполненный диэлектриком, в качестве диэлектрика может быть использован воздушный зазор. Так устроены элементы переменной ёмкости.

Конденсатор (двухполюсник) переменной ёмкости

Важно! Включение в схему ёмкостного двухполюсника полярного конденсатора требует соединения его минусового вывода с общим минусом схемы, а плюсового – с общим плюсом сборки. К электролитическим полярным двухполюсникам относятся:

К электролитическим полярным двухполюсникам относятся:

• алюминиевые;
• полимерные (ниобиевые или танталовые).

Включение в схему с несоблюдением полярности приводит к выходу из строя элемента и возможному повреждению соседних компонентов при его взрыве. Полярные конденсаторы выделяются из прочего ряда высокой ёмкостью.

Ёмкость двухполюсника обозначается буквой C и имеет единицу измерения фарад (Ф). 1 фарад даже для электролитических двухполюсников величина большая. Поэтому наиболее часто применяются такие дольные единицы ёмкости, как:

• микрофарада – 1 мФ = 1*10-6 Ф;
• нанофарада – 1 нФ = 1*10-9 Ф;
• пикофарада – 1 пФ = 1*10-12 Ф.

Электролитический элемент ёмкости состоит из двух обкладок. В качестве первой выступает алюминиевая фольга, в качестве второй – электролит. Диэлектриком служит оксидный слой, нанесённый на фольгу.

У полимерных конденсаторов анод – пористая танталовая или ниобиевая фольга, на которую нанесён оксидный слой диэлектрика. Катод – слой полупроводника, который напыляется прямо на оксидный слой.

Внимание! Срок службы электролитического двухполюсника достигает 5000 ч при максимально допустимом температурном режиме. Откуда следует, что повышение рабочей температуры приводит к сокращению работоспособности

Положительным потенциалом обладает металлический анод, отрицательным – электролит. Нарушение полярности при подсоединении приводит к утрате диэлектрической способности оксидного напыления и короткому замыканию между пластинами. Электролит нагревается, и образующиеся газы разрывают корпус. Для уменьшения последствий разрыва в верхней части корпуса выполняются насечки.

Устройство электролитического двухполюсника

С помощью чего измеряют полярность у конденсатора

Как узнать где на конденсаторе плюс, если стерта маркировка? К сожалению, в подавляющем большинстве случаев, при удаленной маркировке определить правильную полярность не представляется возможным. Для некоторых типов радиодеталей, при наличии соответствующего опыта, можно определять полярность при помощи тестера. Порядок действий следующий:

• Переключатель прибора ставят в положение измерения сопротивления.
• Прикасаются щупами к выводам элемента. В этот момент стрелка делает бросок, показывая низкое сопротивление (это происходит из-за процесса зарядки). Затем показания прибора изменяются в сторону увеличения сопротивления.
• Меняют полярность щупов. Стрелка совершает еще больший скачок и снова возвращается в положение высокого сопротивления. Происходит разряд и последующий заряд с противоположной полярностью.
• Засекают значения максимального сопротивления при различной полярности подключения щупов прибора. Меньшее значение говорит о наличии токов утечки, а значит полярность подключения щупов не соответствует назначению выводов. То есть, если обнаружено некоторое сопротивление, то положительный щуп устройства подключен к отрицательному выводу конденсатора. При правильной полярности у исправного элемента токи утечки ничтожны, и сопротивление приближается к бесконечности.

Вам это будет интересно Особенности измерения освещенности в люксах

Все вышесказанное справедливо только для некоторых типов электролитических конденсаторов, обладающими сравнительно большой ёмкостью. В остальных случаях достоверно определить назначение выводов достаточно проблематично.

Соблюдение полярности при подключении конденсаторов к цепям схемы важно не только для правильного функционирования устройства. Не менее важна безопасность, так как несоблюдение требований может привести к разрушению корпуса и повреждению других элементов конструкции

Сравнение рабочего и пускового конденсатора

Сравнительная таблица применения конденсаторов для асинхронных двигателей, включенных на напряжение 220 В.

В связи с тем, что указанные типы конденсаторов имеют относительно большие габариты и стоимость, в качестве рабочего и пускового конденсатора можно использовать полярные (оксидные) конденсаторы.

Они обладают следующим достоинством: при малых габаритах они имеют намного большую емкость, чем бумажные.

Наряду с этим существует весомый недостаток: включать в сеть переменного тока напрямую их нельзя. Для использования совместно с двигателем, нужно применить полупроводниковые диоды. Схема включения несложная, но в ней есть недостаток: диоды должны быть подобраны в соответствии с токами нагрузки. При больших токах диоды необходимо устанавливать на радиаторы. Если расчет будет неверным, или теплоотвод меньшей площади, чем требуется, диод может выйти из строя и пропустит в цепь переменное напряжение. Полярные конденсаторы рассчитаны на постоянное напряжение и при попадании на них напряжения переменного они перегреваются, электролит внутри них закипает и они выходят из строя, что может принести вред не только электромотору, но и человеку, обслуживающему данное устройство.

Напряжение 220 В – является напряжением опасным для жизни. В целях соблюдения правил безопасной эксплуатации электроустановок потребителей, сохранения жизни и здоровья лиц, эксплуатирующих данные устройства, применение данных схем включения должен проводить специалист.

https://youtube.com/watch?v=8AXveZPRtkE
