Усилитель своими руками. усилитель звука для сабвуфера в машину

Саб с усилителем на TDA1562Q

Мой сабвуфер на двух 30ГДН-8.

Ну естественно, оба динамика я достал из советских 50АС-106. Хоть они и идентичны, хоть и достаны из одного комплекта акустической системы, а немного разные. Мои замеры резонансной частоты у каждого динамика дали разницу на 10 Гц.

У одного Fs~40Гц, а у другого Fs~50Гц. На ощупь подвес одного динамика в два раза жестче другого. Но я закрыл глаза на эту проблему.

Всё же очень хотелось собрать сабвуфер на двух динамиках, и в расчётах я опирался только на паспортные данные.

Начал сборку с усилителя. Решил, что TDA1562Q подойдёт.

Это 50 ватт на 4 Ом при 12 В или 70 ватт на 4 Ом при 14 В.

В питании я вставил дроссель от сломанной магнитолы, а также её диод от ошибочного подключения питания и вставку на 10А. Питание TDA1562Q не отключается, только MUTE. Светодиод (8-ая ножка) на перегрузке что-то иногда мигает на полной громкости, но со звуком ничего страшного не происходит. В общем, серьёзная микросхема TDA1562Q, но дорогая!

Я не использовал ни фильтров, ни среза, потому что в современных магнитолах уже есть выход на саб со сдвигами и ФНЧ. Радиатор более 200 см2. Нагревается не сильно, рука терпит. TDA1562 работает без напряга. На выходе 20 вольт снимается.

Сборка самого ящика у меня не составила особого труда. Программа Speackershop дала ящик в 55 литров и настройкой фазоинвертора на 30 Гц. Я взял три трубы D=4,5 см и L=25 см. Три для уменьшения «хлюпанья» воздуха, ведь всё таки динамика два.

Отделка карпетом. И родные решетки от 50АС-160.

Испытания проводил в ВАЗ-2109. Фотографий нет. Звучит и конечно же трясёт. Владелец машины сначала удивился, что мощность всего 70 ватт. А по истечении 2-х часов прослушивания повернулось зеркало заднего вида, и постоянно открывался бардачок. В общем, даже среди гремящих отголосков деталей кузова эффект приятный. Конечно же звук басов за пределы салона не выходит.

Усилитель для сабвуфера на основе микросхемы TDA7294

В связи с тем, что сабвуфер воспроизводит низкие частоты, поэтому нам нужен эффективная интегральная микросхема для его построения. Большой популярностью пользуется микросхема TDA7294. На ее основе можно достичь мощности в 100 Вт, однако условием для этого является наличие двухполярного питания 30-35 В.

• Мощность вполне достаточная чтобы раскачать автомобильный сабвуфер, но возникает проблема с питанием, автомобильная электросеть может нам предоставить только однополярную сеть, да и напряжение всего лишь 14 В, чего явно недостаточно.
• Параметры микросхемы УНЧ TDA7294

Поэтому для реализации усилителя будет необходим преобразователь напряжения, который обеспечит нам двухполярное питание и достаточные значения напряжения питания. Способы сборки преобразователя напряжения рассмотрим в следующей статье. Параметры микросхемы TDA7294, приведены в таблице ниже.

Микросхема способна работать продолжительное время на мощности в 70 Вт. В связи с довольно большими значениями мощности, понятно, что микросхеме нужен теплоотвод, устанавливается он в обязательном порядке, желательно также дополнить теплоотвод кулером, для более долгой и надежной работы микросхемы.

Для этих целей можно спокойно использовать кулер и радиатор с любого ПК их параметров достаточно для надежной защиты микросхемы. Схемы усилителей построенные на основе TDA7294, требуют минимум обвесных элементов, найти их легко стоят они копейки, сама микросхема обойдется вам в 150-200 рублей.

1. Напомним, что в случае использования усилителя в автомобиле желательно и даже обязательно обеспечить фильтрацию питающего напряжения микросхемы, порой недостаточно даже простой фильтрации конденсаторами, а необходимо делать LC-фильтр.
2. При построении мостовой схемы на TDA7294 можно «разогнать» мощность до 180-200 Вт, однако явным недостатком в этом случае является фиксированное значение сопротивления колонки, оно должно составлять не менее 8 Ом.
3. Автор; АКА Касьян

Из чего можно сделать?

Усилитель для одной, двух или нескольких колонок в домашних условиях можно сделать на основе любого из устройств, в корпус от которого поместилась бы по длине и ширине его электронная плата. Корпусом может служить как сама активная колонка, в которую он устанавливается в отдельное, отгороженное пространство вместе с блоком питания, так и мощное зарядное 0.

Альтернативным решением служит корпус от старой магнитолы, из которой удалён кассетный или CD-привод, отработавший свой срок службы. Зачастую от старых автомагнитол остаётся лишь мощный стереоусилитель – в этом случае ничего переделывать не нужно. Если готовых корпусов нет – сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевых листов, двустороннего фольгированного стеклотекстолита и других материалов.

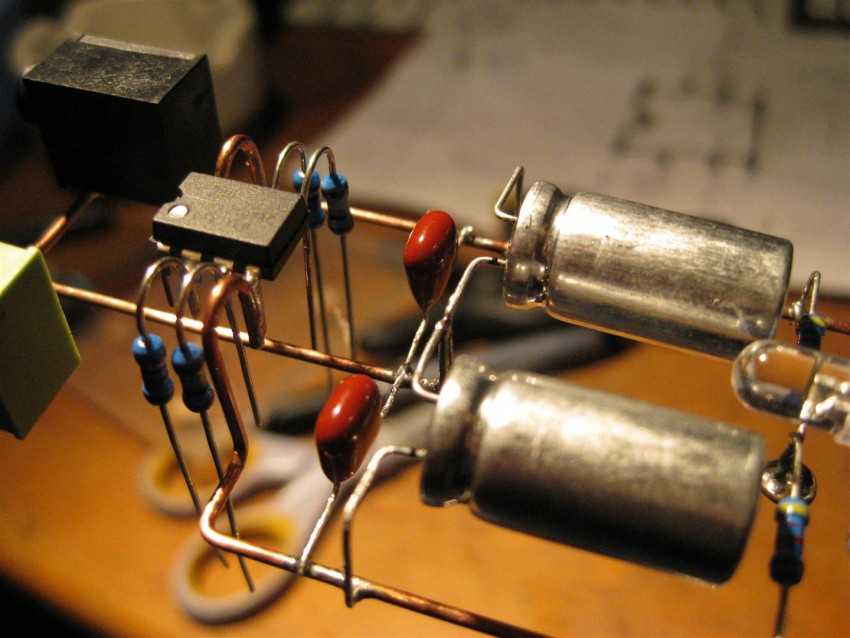

Как сделать простой усилитель

Проще сделать усилитель, имея под рукой готовую схему. Стоит учитывать, что количество и расположение ножек на разных устройствах отличается. На бумаге они обозначены пронумерованными точками по периметру квадрата, представляющего микросхему.

На деле они могут располагаться с одной или двух сторон устройства

Поэтому важно убедиться, что нумерация понята верно, иначе возрастает вероятность совершить ошибку при подключении

Некоторые модели микросхем имеют обозначения, не дающие использовать их в перевернутом виде. На такие указатели тоже следует ориентироваться.

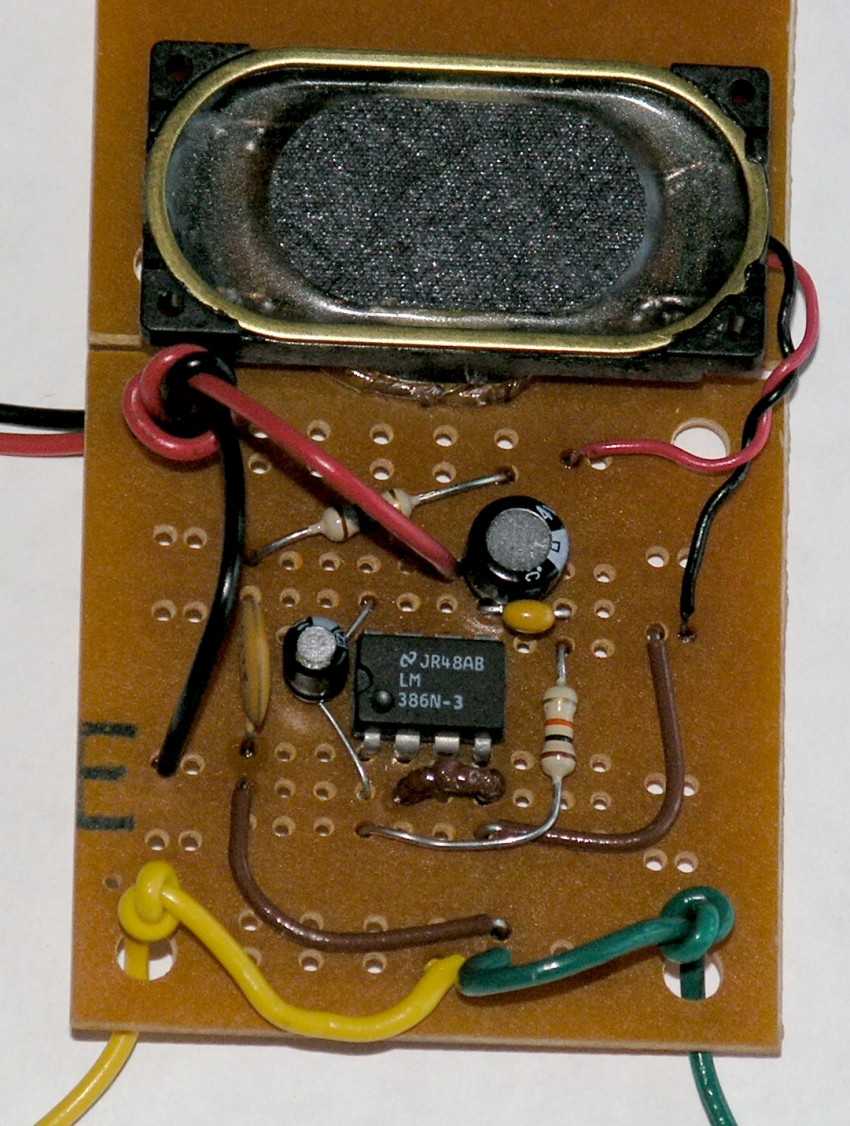

При использовании устройства с восьмью лапками можно работать по следующему алгоритму:

1. На лапку 6 фиксируется проводок. Другой его конец паяется к выключателю. Второй его контакт соединяется с коннектором кроны. Провод идёт на плюс.
2. К пятой лапке паяется конденсатор плюсовым контактом. Минус элемента направляется к динамику.
3. В качестве альтернативы некоторые отказываются от соединения конденсатора и динамика напрямую для безопасности последнего.
4. Для этого к укороченному контакту конденсатора добавляется проводок, который в свою очередь соединяется с плюсовым контактом динамика.
5. Минусовой контакт динамика следует припаять к лапкам 2 и 4.
6. Третья лапка соединяется с резистором, ко второй ножке которого паяется провод, ведущий к мини джеку, к его плюсу.
7. При использовании двухконтактного мини джека нужно объединить каналы, ведущие к каналам, и припаять их к проводу, ведущему от резистора.
8. Минус джека соединяется с минусом динамика.
9. В завершение остаётся объединить минус коннектора с минусом динамика.

В результате получится основа, которую можно использоваться в качестве основы для портативной колонки. Использование простых систем также удобно для подключения наушников, компьютера, телефона и другого устройства.

Усилитель на tda1562

Усилитель на tda1562

     Предлагаемый усилитель мощности построен на микросхеме TDA1562, в которой реализован новый класс “H”. Суть его состоит в том, что до определенного значения мощности усилитель работает в классе “В”. Если выходная Мощность повышается дальше, включается схема увеличения напряжения на выходном каскаде и таким образом позволяет раскачать усилитель до максимальной мощности.

     На схеме усилителя на TDA1562 показан вариант УНЧ с блоком питания для использования в домашних условиях. Трансформатор с габаритной мощностью 150 Вт должен обеспечивать ток вторичной обмотки не менее 6 А.

Из готовых подойдёт транс от телевизоров – лампачей ТС180. Диодный мост лучше собрать на Д242 – Д245. Для эксплуатации усилителя на TDA1562 в машине, просто подаём питание сразу от 12 В аккумулятора на микросхему. Не забывайте про радиатор, не менее 300 квадратов.

Усилитель имеет защиту выхода от КЗ и термозащиту.

     Технические характеристики усилителя на TDA1562

Uпит………………………………………………… +8…18 V

Iпотр.(Uвх.=0)……………………………………. 0,15…0,2 А
Iпотр. средний …………………………………….. 1,5…2 А
Iпотр. максим………………………………………. до 10 А
Рвых. номинал (RMS)…………….50 W (4 Ом); 30 W (8 Ом)
Рвых. максимальная ……………………..70 W (4 Ом.) ; 40 W (8 Ом.)
fраб………………………………………….15…60000 Hz (+0 dB; -3dB)
Uвх. ………………………………………………… -0,7 V
Кусил…………………………………………………..26 dB
Кгарм. ……………………………………………….0,03 %
Ксигнал/шум………………………………………. -90 dB
Кдемпф. (100 Hz; 4 Ом) ……………………..не менее 40

     Фирма мастеркит уже давно выпускает готовые наборы для его сборки, так что кто не хочет возиться с изготовлением, может и заказать:

     Благодаря внутренним вольтодобавочными элементам, и конденсаторам по 10000 мкф, можно развить, на нагрузке 4 Ома при питании 16 вольт, мощность до 100 Вт.

Реальные испытания усилителя на TDA1562 показали немалый уровень нелинейных искажений, поэтому данную схему рекомендуется устанавливать именно в качестве сабвуфера, где критичность КНИ не столь важна, а не для левых – правых СЧ-ВЧ каналов.

В стационарных условиях, для повышения выходной мощности, микросхему усилителя на TDA1562 лучше питать от увеличенного до 17В напряжения.

     Обсудить на ФОРУМЕ

Как сделать самому

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

• проектирование схем слабой и средней степени сложности;
• проектирование разводки;
• просмотр моделей в трехмерном изображении;
• возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

Качественный усилитель звука своими руками Crown XLS

Технические характеристики:

• Общие гармонические искажения THD: от 20 Гц до 1 кГц: 0,5%
• Рабочее напряжение: +/-80 В постоянного тока
• Выходная мощность при нагрузке 8 Ом: 255 Вт (среднеквадр.)
• При нагрузке 4 Ом: 400 Вт (среднеквадратичное значение)
• Частотный диапазон: от 20 Гц до 22 кГц
• Входная чувствительность: 1,25 В среднеквадр. 400 Вт
• Коэффициент усиления схемы: 32 дБ

В мощных вариантах схемы других изменений не так много, только количество транзисторов. В дополнение к схеме усилителя Crown XLS 400 Вт была добавлена схема защиты динамика.

Большинство используемых пассивных компонентов были типа SMD, поэтому я поместил чертеж печатной платы 100×100 мм в две схемы, был добавлен потенциометр для регулировки громкости. Было организовано устройство сигнала и добавлены конденсаторы к входам напряжения силовых транзисторов.

Источник схемы качественного усилителя звука своими руками Crown XLS — ресурс, где многие любители хорошего звука заказали схему и получили хорошие результаты, а также есть те, кто модифицировал ее снова. Сайт поделился представленной версией как C-500, а также там есть много информации о трансформаторе и шасси.

Настройки схемы УНЧ мощностью 400 Вт

Для первого теста рекомендуется использовать низкое напряжение (2x35v…40v) в питании усилителя, на всякий случай аудиовход (in+) должен быть замкнут накоротко с шасси, а на выходе усилителя должно быть ноль вольт или очень низкое напряжение. Если на выходе будет высокое напряжение, то это проблема, проверьте все компоненты в цепи.

Если все пойдет хорошо, следующим шагом будет регулировка тока покоя, если в исходной схеме использовался постоянный резистор сопротивлением на 330 Ом, затем было решено, что лучше будет если установить в качестве регулятора подстроечный резистор на 500 Ом, если хотите, вы можете отрегулировать его на 360 Ом или подключить его напрямую к постоянному сопротивлению 360 Ом.

Для настройки тока покоя установите мультиметр на самый низкий диапазон измерения постоянного напряжения, при измерении падение напряжения на резисторах 5 Вт должно быть около 30 мВ..40 мВ. Если установлено слишком низкое значение, гармонические искажения будут высокими, при высоком значении транзисторы будут слишком нагреваться.

Транзистор MJE340 должен быть установлен на корпусе силового транзистора. Все транзисторы предназначенные для установки на радиаторе охлаждения, необходимо подключить через изолятор.

Будет полезно выполнить заземление и подключение к источнику питания, как показано на схеме ниже, чтобы уменьшить шум. Хорошие результаты подключения к качественному усилителю звука собранного своими руками, дает использование полного алюминиевого или базового алюминиевого шасси.

Для срабатывания схемы защиты громкоговорителя требуется напряжение 12… 15 В переменного или 18 В постоянного тока, если это невозможно, вы можете управлять им, при помощи ограничительного сопротивления в цепи положительного напряжения. Но если оно будет использоваться вентилятором для охлаждения, тогда потребуется сопротивление очень большой мощности, поэтому будет лучше подключить внешний источник питания.

Расчет ограничительного резистора для запуска схемы защиты громкоговорителя от основного входного напряжения будет следующим:

• Основное напряжение 80v (от + положительной цепи)
• LM7812 вход 18v
• Ток реле составляет 40 мА (вам нужно знать, сколько мА потребляет реле на 12v, которое вы будете использовать, мое реле потребляет 40 мА)

62v x 0,04 = 2,48 мощность резистора 2,48 Вт рекомендуется 3 Вт

Схема качественного усилителя звука собранного своими руками Crown XLS

В схеме усилителя 400 Вт все резисторы, кроме базовых резисторов 5 Вт, 3 Вт, 1 Вт и 10 Ом (1/4 Вт), в корпусе SMD 1206 дают лучший результат, если вы используете эти резисторы с допуском 1%. Я в аудиовходе установил транзисторы 2SA733. Если удастся найти оригинал (2SA872), будет лучше. Аналоги других транзисторов, кроме серии BF, написаны на плате.

Тестовое видео Crown XLS

https://youtube.com/watch?v=qV8Wlae5aBY

Crown XLS 300W 1200W PCB. Скачать файл — здесь

Скачать еще один архив: здесь

Предыдущая запись Усилитель звука своими руками мощностью 50 Вт

Следующая запись Микросхема 555 — применение таймера

Особенности создания стерео систем

Конструкции такого типа сложны для создания своими руками. Их регулировка и отладка требуется дополнительного измерительного оборудования, которое имеется далеко не у всех радиолюбителей.

• Однако схожий по свойствам усилитель можно собрать по схеме класса «А», где входной и выходной сигналы повторяют друг друга, а мощность звука достигает 15 Ватт.
• Основой для такого устройства станут транзисторы КТ803, КТ 805 и КТ 819.

Стоит учитывать, что схема отличается большим энергопотреблением, и при отсутствии сигнала транзисторы нагреваются. Поэтому их устанавливают на транзисторы.

• В качестве альтернативы можно добавить в цепь кулер, используемый для охлаждения компьютеров.
• Чтобы получить стерео систему, нужно создать две схемы, соответствующие правому и левому каналу.
• Создание полного усилителя доступно только радиолюбителю с большим опытом работы и необходимым техническим оборудованием.
• Такой проект реализуется на транзисторах или интегральных микросхемах путем предварительного и оконечного каскадов.
• Помимо монтажа такая конструкция нуждается в настройке. Однако на выходе получится устройство, позволяющее более тонко регулировать тембр и громкость звука.

Подведем итоги: Собранные собственными руками усилители по мощности и другим параметрам не уступают моделям, приобретаемым в магазинах.

Для выполнения такой работы нужны определенные познания в электрике, а также готовность разбираться в схемах.

• При сборке нужно соотнести расположение лапок с нумерацией на бумаге.
• После этого можно поочередно присоединять к микросхеме нужные элементы.

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки мощности стандартных динамиков нам часто не хватает. Ниже мы подробно расскажем, как можно вручную создать усилитель динамика. При создании усилителя следует учитывать мощность внешних динамиков, которая составляет не более двух ватт, и сопротивление обмоток, равное четырем Ом.

Для сборки устройства потребуются следующие комплектующие:

• печатная плата;
• блок питания на 9 вольт;
• микросхема серии TDA;
• рамка;
• конденсаторы: два неполярных по 0,2 мкФ, полярные 100 мкФ, полярные 220 мкФ, полярные 470 мкФ;
• постоянный резистор. 10 Ом 4,7 Ом;
• кнопка — переключатель;
• входной разъем.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от выбранной вами схемы

Важно только оставить место на корпусе для решеток радиатора. Они важны, так как позволяют воздуху из окружающей среды охлаждать микросхемы

• Первым шагом будет установка радиодеталей на печатную плату, соблюдая полярность.
• Собираем тело. При сборке корпуса предусмотрите место для решеток радиатора и других дополнительных деталей. Кейс может быть создан вами или приобретен в готовом виде. Также можно установить карту в корпус.
• Для устранения неполадок включите устройство в тестовом режиме.
• Собираем усилитель. Для этого подключитесь к источнику питания.

Собрать дома усилитель динамика любого типа — посильная задача, с которой справится любой начинающий радиолюбитель. Простота заключается в том, что для начала сборки достаточно приобрести необходимые материалы для последующей сварки. Поэтому вам просто нужно просмотреть все возможные и доступные схемы и выбрать ту, которая подходит именно вам. Главное преимущество — это экономия. Ведь покупка такого устройства в магазине обойдется намного дороже.

Пошаговое руководство по изготовлению

Работы по изготовлению звукового усилителя ведутся в соответствии со следующей инструкцией. Как сделать усилитель динамика:

• Если в работе будет использоваться не покупная макетная плата, а самодельный модуль, в первую очередь следует позаботиться о его конструкции. С помощью обычной кисти и краски на плате рисуются следы, соответствующие топологии выбранной схемы. Учтите, что в выкройке не должно быть пересекающихся бороздок.
• Картон сушат, а затем погружают в предварительно разбавленный раствор хлорида железа. Форма должна быть гравирована долго, от нескольких часов до суток. В том случае, если раствор хлорного железа нагреть, время травления займет намного меньше, но качество защитного слоя также снизится.
• На плате при помощи дрели просверливаются отверстия под выбранные радиоэлементы.
• Пазы на плате залиты припоем. Далее следует установка радиодеталей, установку которых необходимо проводить в строгом соответствии с выбранной схемой. После предварительной сборки все детали герметизируются.
• Радиатор устанавливается на плоскости подложки платы.
• Паяльная станция соединяет провода, ведущие к аудиовыходу.
• Колонки подключены к практически собранному усилителю.
• Сигнал вводится с помощью обычного плеера или смартфона.
• Подается питание и выполняется финальное испытание собранного усилителя.

Устройство для наушников

Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии

Представленная далее инструкция соответствует этому требованию

Если владельцу не так важно портативность, можно встроить разъем для питания от электросети

Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.

Для создания самодельного устройства лучше выбрать следующие элементы:

• медный кабель 30-40 см;
• вход для адаптера;
• микросхема KA2209;
• вход для штекера;
• 4 конденсатора 100 мкФ.

Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.

Как правильно травить плату?

Для изготовления усилителя своими руками необходимо нанести на плату все используемые дорожки под радиодетали. Выполнить эту работу можно при помощи маркера CD, а после травить плату хлорным железом. К сожалению, хлорное железо имеет высокую стоимость, поэтому многие заменяют его приготовленным самостоятельно раствором из поваренной соли и медного купороса.

Пропорции приготавливаемой смеси:

1. Кухонная соль – 200 грамм.
2. Медный купорос – 100 грамм.
3. 1 литр тёплой воды.

Размешав все компоненты опустите в ёмкость обезжиренные и чистые гвозди или металлические изделия.

Далее вам понадобится компрессор от аквариума, который активизирует реакцию. Кладём в ёмкость плату и выдерживаем около 20 – 30 минут.

Собираем усилитель

На первоначальном этапе выполняется установка используемых радиодеталей на печатной плате. Учитывайте полярность и мощность всех используемых компонентов. Данную работу выполняйте в полном соответствии с имеющейся схемой, что позволит избежать опасности появления короткого замыкания.

Завершив сборку платы можно переходить к изготовлению корпуса. Размеры будущего усилителя зависят от габаритов платы и используемого блока питания. Вы также можете использовать уже готовые заводские корпуса от старых усилителей.

Можем порекомендовать вам изготовить корпус вручную из ДСП. В последующем вы можете с лёгкостью отделать изготовленный корпус шпоном или же самоклеящейся плёнкой.

Перед окончательной сборкой необходимо произвести тестовый запуск усилителя. Производится установка блока питания, платы и всех используемых составляющих. На этом работа по изготовлению усилителя своими руками полностью завершена, и вы можете наслаждаться качественным звуком.

Изготовление блока питания

Подготовив перечень приборов, радиодеталей, инструментов и расходных материалов, следует перейти к созданию самодельного блока питания.

Для изготовления устройства на десять вольт – подобные блоки могут быть использованы только в том случае, если усилитель пропускает сильные падения по напряжению – предстоит выполнить некоторую работу, а именно последовательно соединить выводы зарядных устройств по 5 вольт каждый.

Таким образом, создается биполярный источник питания с характеристикой в 10 вольт, который может быть заземлен в нулевую точку

Обратите внимание на то, что минус и плюс соединяются последовательно

Транзисторные китайские усилители

Двигаемся от дешевых в сторону дорогих.

Самое дешевый и относительно пристойный усилитель, который мы нашли, – клон Marantz. Пристойный с  учетом цены!

Клон Marantz

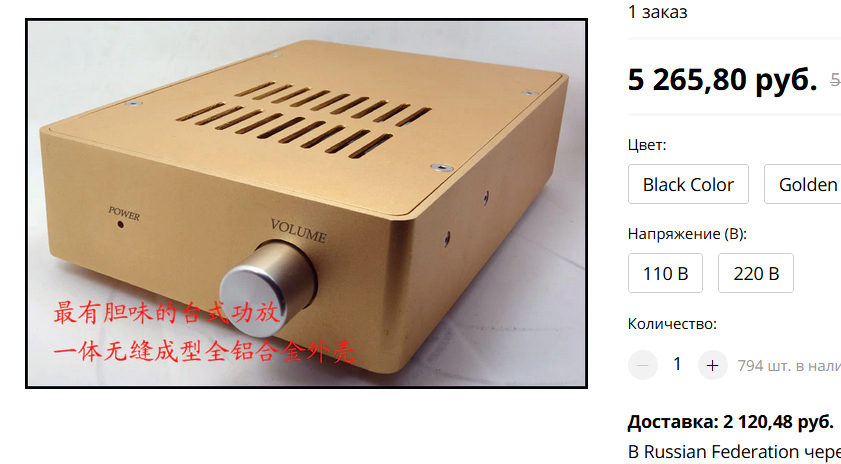

В Китае его можно посмотреть  здесь.

Заявляется мощность – 2 канала по 65W на 4 ом. Нагрузка в диапазоне 2-16ohm. Судя по его весу и трансформатору, это почти соответствует действительности. Реальных ватт 55 на 4 ом. и порядка 45 на 8 ом. он выдаст. Дешевизна достигается использование корпуса в двух качествах. И как корпуса, и как радиатора. С трактом, шинами и питанием все хорошо. Регулятор громкости простенький, если очень часто крутить ручку громкости, через несколько лет он может начать “шуршать”. А может и не начать. Могут возникнуть проблемы с его перегревом, если часами непрерывно использовать его в режиме “дискотека”. Площадь корпуса  для 55W маловата будет. Сгореть он вряд ли сгорит, но может. Греться, в долгом максимальном режиме, он будет адски. Не дискотечный усилитель.

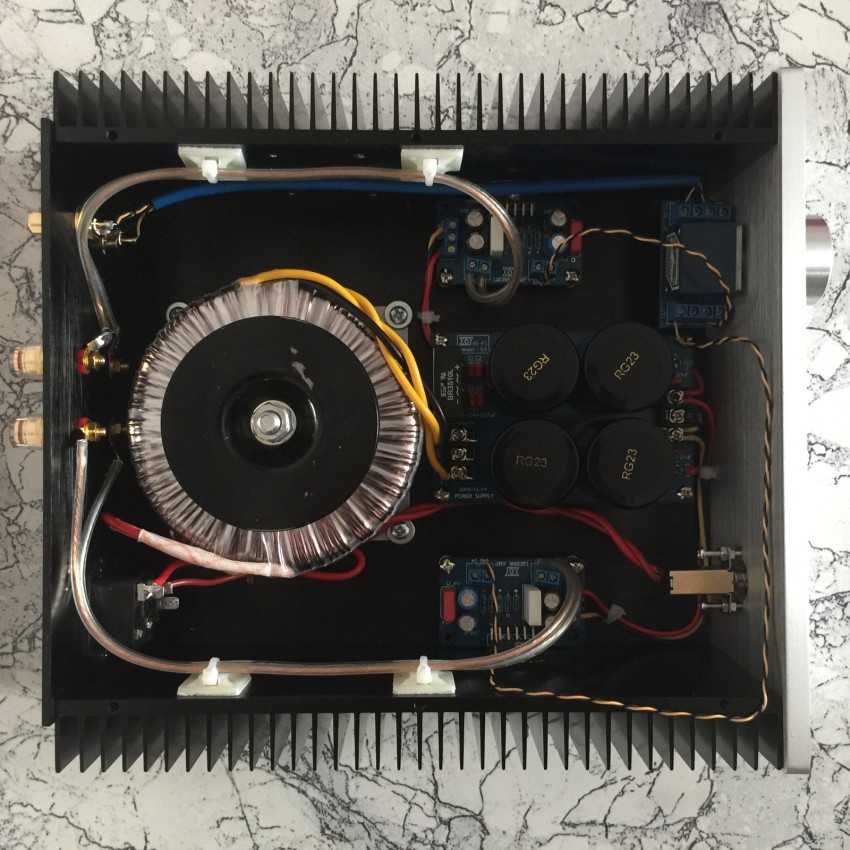

Движемся дальше. Очень приличный вариант. Реальных приблизительно 120W. На драйвере UPC1342V с транзисторами в оконечнике.

Реальных 120W. Ссылка.

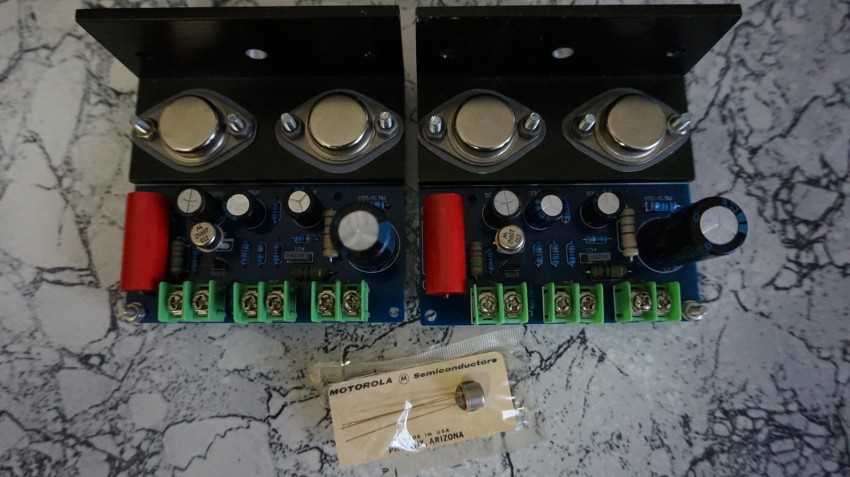

Приблизительно 100 Вт реальных ватт. Китайцы пишут, что сделан по схемотехнике MARANTZ. Так ли оно или нет, нам не известно. Но нет ни каких ограничений для копирования схем. Схемы не патентуются. Но даже если бы так оно было, – 25 жизни патента давно уже прошли.

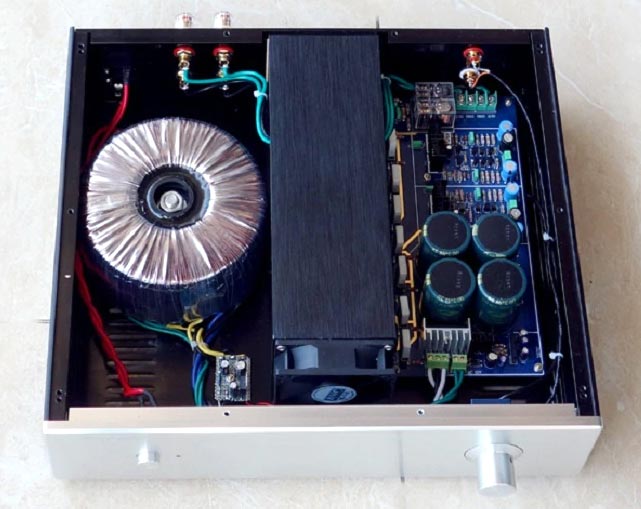

От хорошего, к более лучшему. Приблизительно 120W реальных. Образцово показательное качество исполнения, питания, охлаждения, разводки и шин. Мы такой уже один купили. Все очень хорошо. Точно можем рекомендовать. Брали именно у этого продавца здесь.

В Китае его можно посмотреть здесь

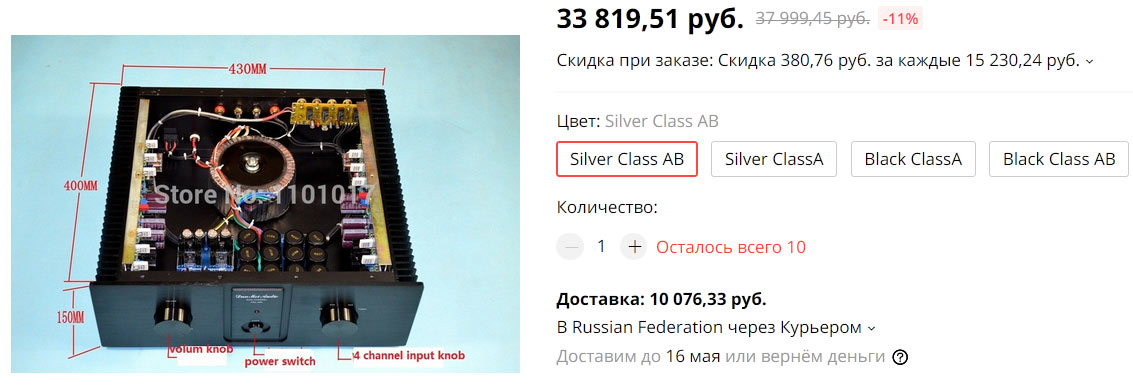

Усилитель, для тех, кому требуется мощность. Аналоговый блок питания

Это очень важно, так как на высоких мощностях цифровые блоки питания выходят из строя очень быстро. Не очень хорошо, что стоит вентилятор

Но при этих мощностях прослушивания, уверяю вас, вы его не услышите точно. Возможно обороты вентилятора регулируются в зависимости от нагрева радиаторов. Возможно нет. Мы не знаем. 8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Если бы он был на пассивном охлаждении, то весил бы уже не 11,2 кг., а под все 30 кг. И если сейчас за него просят около 16 тыс. руб. с доставкой. То при пассивном охлаждении он бы стоил с доставкой, – под 30 тыс. руб. И возможно даже больше. И целесообразность тащить такой аппарат (по такой цене) из Китая несколько исчезает.

8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Размер: 360*308*92 мм. Вес нетто: 11,2 кг. Ссылка.

Хотя появился относительно мощный усилитель без вентиляторов, и получилось как и предполагалось дорого:

• На выбор: класс A/B: 165 Вт + 165 Вт, или класс A: 40 Вт + 40 Вт
• Выходное значение: 4-8 Ом
• Входная чувствительность: >= 300 мВ
• Размер: 435X400X150mm
• Общее гармоническое искажение: 0,05thd %
• Посылка Вес: около 23 кг.

• Медиа плеер на ПК
• Бюджетные усилители
• Выбор бюджетной акустики

Какие усилители вы считаете качественными?
Poll Options are limited because JavaScript is disabled in your browser.

Можно давать несколько ответов

Особенности усилителей на микросхемах

Сегодня для создания усилителей используют:

• Биполярные и полевые транзисторы;
• Интегральные микросхемы;

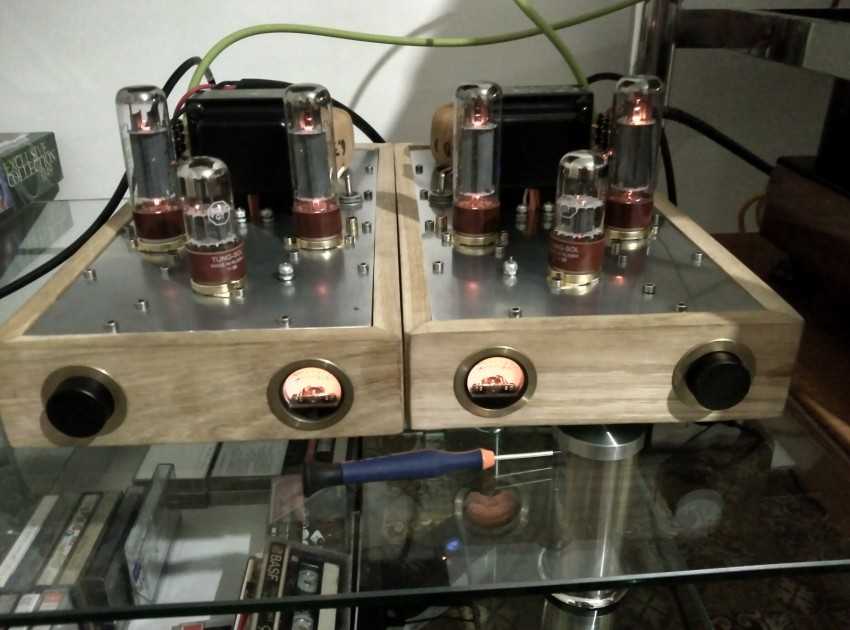

• Электронные лампы.

Первые 2 варианта пользуются большей популярностью среди радиолюбителей за счёт компактности, хорошего диапазона воспроизводимых частот и низкого процента искажений.

Для сборки усилителей часто используются микросхемы TDA. Они отличаются:

1. Простотой в работе. Результат достигается путем подведения питания, подключения динамиков и нескольких радиоэлементов.
2. Доступностью. Их можно приобрести как на интернет площадках, так и в магазинах радиоэлектронике. Чтобы покупка была выгодной, стоит предварительно сравнить цену.
3. Комплектацией. Микросхема снабжена защитой и другими опциями в зависимости от модели.
4. Оптимальным соотношением цены и качества.

Усилитель на TDA1562Q микросхеме 70Вт

08.12.2014 | Своими руками, Электро | 1 | Кирилл

В детстве собирал интересный усилитель на TDA1562Q, интересен он минимальным набором деталей, простотой и хорошей работой, а так же высокой выходной мощностью. Заявленная производителем мощность в 70Вт не RMS, т.

е эта мощность не может выдаваться постоянно, лишь в пиковые моменты.

Это связано что напряжение на микросхеме подкачивается за счет конденсаторов большой емкости, благодаря чему усилитель TDA1562Q, способен поднять мощность вsit чем аналогичные усилители без конденсаторной подкачки.

Усилитель на TDA1562Q был собран специально для самодельного сабвуфера, сердцем которого служила 10″ (дюймовая) низкочастотная головка Sony Xplod, несмотря на заявленную производителем завышенную мощность динамика, микросхем TDA1562Q раскачивала ее ОЧЕНЬ хорошо, на столько что в комнатке 10 м², басом качало и в грудак и шкафы.

Сабвуфер умер в пожаре, а усилитель остался, раздербаненый в поисках нужных деталей. А сейчас, я решил вернуть его к жизни и повторить удачный опыт сборки Бассзиллы.

Вернемся к восстановлению усилителя на TDA1562Q:

Схема включения и печатная плата позаимствована из набора NM2034 для сборки усилителя НЧ 70Вт, моно (TDA1562Q, авто)

Мне не хотелось придумывать велосипед.

— Нестеров Кирилл

Номиналы электронных компонентов приведены в таблице:

В интернете много печатных плат усилителей на TDA1562Q, но эта мне понравилась наличием LED индикации перегрузки и удобным расположением деталей. Усилитель хорош для начинающего, прост в сборке и не требует настройки, кроме переменного резистора.

Инструменты и расходные материалы

При самостоятельной сборке все траты не превысят 2000 рублей, и это с учетом покупки паяльника. Если устройство уже есть, то цена не выйдет за пределы 500 рублей.

Из чего можно собрать простой усилитель звука:

• микросхема серии TDA (цена от 240 рублей, лучше покупать в магазинах радиоэлектроники, чем заказывать из Китая – выйдет даже дешевле);
• радиаторная решетка для охлаждения устройства.

Важно учесть, что конкретные модели схем, транзисторов и конденсаторов зависят от назначения усилителя. Подробнее об этом рассказано ниже

Дополнительно понадобятся инструменты. Чтобы упростить процесс создания, лучше использовать печатную плату.

Также упростит работу паяльная станция, но при желании можно обойтись одним только паяльником. Алгоритм создания легкий, но необходимы хорошие навыки паяния.

Домашние и автомобильные усилители, созданные своими руками, потребляют около 3 Вольт, что позволяет использовать их практически в любых условиях.

Похожие записи:

Автоматы мура и мили Системы аналогового цветного тв (ntsc, pal, secam) Токовая петля Как прозвонить провода мультиметром Д231, д232, д233, д234 В чем измеряется сила света и что такое световой поток
