Содержание
Описание VariCAD
Так что же это за программа такая и для чего она нужна? Чаще всего ПО используется для моделирования двухмерных и трехмерных объектов. Применить полученный результат можно где угодно. Например, на производстве, в дизайне, при разработке игр и так далее. Отличительной особенностью приложения является набор специализированных инструментов, например:
- удобная и функциональная утилита для проектирования трубопроводов;
- наличие библиотеки стандартных механических частей (ANSI, DIN);
- автоматический калькулятор, позволяющий реализовывать инженерные расчеты;
- инструментарий для работы с особыми материалами в формате BOM.
Естественно, у данного приложения присутствует огромное количество других возможностей. Это могут быть такие специализированные инструменты, как: проектировка и отрисовка фасок, отверстий, различных пазов, расчет взаимодействия твердых и мягких тел.
Плюсы и минусы
Как и у любой другой программы, у VariCAD есть список характерных сильных и слабых сторон. Рассмотрим и те, и другие.
Достоинства:
- К достоинствам можно в первую очередь отнести огромное количество различных функций, которые в максимально короткий срок позволяют проектировать объекты любой сложности. Причем делать это можно с двумерными и трехмерными моделями.
- Практически все основные инструменты вынесены на главную панель приложений и получить доступ к ним можно почти всегда в один клик.
- Экспортируемый формат поддерживается практически у любых конечных потребителей. Проще говоря, то что мы делаем в данной программе, потом без труда откроют те, для кого мы это делаем.
- Радует отличное быстродействие для инструмента такого высокого уровня.
Недостатки:
Единственный недостаток, это сложность использования. Актуален он только для тех, кто еще не разобрался с программой.
Для того чтобы свести на нет описываемый недостаток, просто пройдите один, а лучше несколько обучающих курсов. Они есть, и их много. Например, посетите просторы того же YouTube. Там весь обучающий материал выложен в бесплатном доступе.
Моделирование проекта full adder
Промоделируем с помощью PSpice проект full adder, созданный ранее. Можно пропустить операции по созданию проекта, описанные в разделе Создание иерархического проекта. Для этого разархивируем файл flowtut.zip. Этот файл расположен в папке /doc/demotut/tutorial_example.
Представим PSpice информацию о типе моделирования, которое необходимо выполнить, и о ресурсах, которые используются в моделировании. Кроме того, необходимо создать профайл для моделирования. Профайл сохраняет установки моделирования для разных типов анализа для многократного их использования.
В этом примере будем использовать профайл моделирования TRAN.sim, чтобы выполнить анализ переходных процессов схемы full adder.
После того, как создан профайл моделирования, его можно изменять. Отредактируем профайл моделирования TRAN.sim, чтобы сконфигурировать файл сигнала для входов X, Y и Carry.
- В окне Project Manager щелкнем правой кнопкой мыши по профайлу моделирования FULLADD-TRAN.
- Воткрывшемся меню выберем Edit Simulation Settings.
- В диалоговом окне Simulation Setting выберем вкладку Configuration Files.
- В поле Category list выберем Stimulus.
- В текстовом поле Filename определим местоположение файла сигнала.
- Нажмем кнопку Add to Design.
- Чтобы сохранить установки, нажмем OK.
Для моделирования проекта выберем Run в меню PSpice в Capture. Появится поле PSpice Netlist Generation progress, указывая, что создан netlist (список соединений) PSpice. После того, как список соединений будет создан, будет выполнено моделирование проекта. Выходное окно в PSpice укажет, что моделирование завершено (рис. 38).
Рис. 38. Сообщение в выходном окне о завершении моделирования
Хотя моделирование завершено, окно PSpice Probe еще не отображает никаких сигналов, которые могли бы помочь проанализировать поведение схемы и определить правильность проекта (рис. 38). После моделирования проекта можно получить в окне Probe график выходных сигналов. Это поможет визуализировать поведение схемы и определить правильность проекта. Можно проанализировать выходные сигналы и оценить схему для анализа технических характеристик и сравнения данных из множества файлов.
Используя окно Probe, можно:
- наблюдать результаты моделирования во множестве окон Probe;
- сравнить результаты моделирования для большого количества проектов схем в отдельном окне Probe;
- отобразить напряжения, токи, мощности и шумы;
- отобразить сложные математические выражения, которые используют основные выражения для измерения;
- отобразить FFT (БПФ — быстрое преобразование Фурье) напряжений и токов или математических выражений, в которые напряжения и токи входят как аргументы;
- для смешанных аналого-цифровых выполнений моделирования отображать аналоговые и цифровые сигналы одновременно с общей временной осью;
- добавлять текстовые надписи и другие символы для пояснения.
В PSpice для отображения выходных сигналов в окне Probe необходимо выполнить, по крайней мере, одну из следующих операций:
- поместить маркер;
- добавить шаблон окна графика;
- добавить сложные графики.
Используя меню Plot в PSpice, можно управлять установками для осей X и Y в окнах Probe. С помощью этого меню можно также настроить параметры сетки в окне Probe и добавить текстовые комментарии и другие поясняющие символы к графикам. Кроме того, можно конфигурировать способ отображения сигналов, определяя установки экрана на вкладке Probe Window в диалоговом окне Simulation Settings (рис. 39).
Рис. 39. Вкладка Probe Window диалогового окна Simulation Settings
Вы здесь
Главная › Инженерные программы › Самоучитель по OrCAD › Глава 1. Общие сведения о системе OrCAD
пн, 05/08/2006 — 18:19 — admin
Глава 1.
Общие сведения о системе OrCAD
1.1. Состав системы OrCAD 9.2
Представление о версии OrCAD 9.2 дает перечень входящих в ее состав программных модулей:
OrCAD Capture — графический редактор схем;
OrCAD Capture CIS (Component Information System) — графический редактор схем, дополненный средством ведения баз данных компонентов; при этом зарегистрированные пользователи получают через Интернет (с помощью службы ICA, Internet Component Assistant) доступ к каталогу компонентов, содержащему более 200 тыс. наименований;
PSpice Schematics — графический редактор схем, заимствованный из пакета DesignLab;
OrCAD PSpice A/D — программа моделирования аналоговых и смешанных аналого-цифровых устройств, данные в которую передаются как из PSpice Schematics, так и из OrCAD Capture;
OrCAD PSpice Optimizer — программа параметрической оптимизации;
OrCAD Layout — графический редактор печатных плат;
OrCAD Layout Plus — программа OrCAD Layout, дополненная бессеточным автотрассировщиком SmartRoute, использующим методы оптимизации нейронных сетей (используется также в системах Protel 99 SE и P-CAD 2000);
OrCAD Layout Engineer’s Edition — программа просмотра печатных плат, созданных с помощью Layout или Layout Plus, средство общей расстановки компонентов на плате и прокладки наиболее критических цепей, выполняемых инженером-схемотехником перед выдачей задания на проектирование печатной платы конструктору;
OrCAD GerbTool — программа создания и доработки управляющих файлов для фотоплоттеров (разработка фирмы WISE Software Solutions специально для OrCAD, аналог программы САМ350);
Visual CADD — графический редактор фирмы Numera Software (упрощенный аналог AutoCAD).
Разнообразная терминология, принятая в системе OrCAD, переведена в Приложении 1; информация о проектах, созданных в системе OrCAD, записывается в отдельные файлы, стандартные расширения имен которых даны в Приложении 2.
Зарегистрированные пользователи OrCAD имеют возможность получать дополнительную информацию и ответы на свои вопросы через Интернет, используя проект OrCAD Design Network (ODN, http://www.orcad.com/odn) . Кроме того, круглосуточно доступна «горячая линия» по электронной почте: info@orcad.com.
OrCAD 9.2 функционирует на ПК с процессорами Pentium и совместимых с ними под управлением Windows 95/98 или Windows NT 4.0 (с Service Pack 3 или Service Pack 4). Необходимый объем ОЗУ не менее 32 Мбайт и 250 Мбайт дискового пространства.
Для отдельных модулей на жестком диске требуется объем памяти:
OrCAD Capture — 75 Мбайт;
OrCAD PSpice — 50 Мбайт (вместе с PSpice Schematics);
OrCAD CIS — 20 Мбайт;
OrCAD Layout — 90 Мбайт (вместе с GerbTool и Visual CAD);
Документация — 60 Мбайт.
Скачайте ArchiCAD на русском языке бесплатно для Windows
| Версия | Платформа | Язык | Размер | Формат | Загрузка |
|---|---|---|---|---|---|
|
ArchiCAD 20 Build 6005 патч |
Windows |
Русский | 2420.45MB | .zip |
Скачать |
|
ArchiCAD 21 Build 4022 |
MAC | Русский | 2411.69MB | .dmg |
Скачать |
Обзор ArchiCAD
ArchiCAD – система автоматизированного проектирования, предназначенная для моделирования архитектурных объектов. Программа позволяет строить чертежи и модели зданий, а также подготовить соответствующую документацию. Помимо простейших элементов, вроде стен и крыш, в ArchiCAD можно моделировать сложные конструкции, включая лестницы и ограждения.
Функционал ArchiCAD
Используя технологию информационного моделирования BIM, ArchiCAD создает виртуальную модель объекта. Помимо зданий, в программе можно моделировать ландшафтные элементы, мебель, и другие архитектурные конструкции. Для этого в нем реализованы следующие возможности:
- Удобные инструменты. Для моделирования виртуального здания используются аналогичные реальным детали и элементы – стены, колонны, перекрытия, и многое другое. В пару щелчков можно изменить их параметры, включая размер, форму, и материал.
- Большая база объектов. Доступны свыше сотни тысяч элементов, описанных на языке Geometric Description Language. Благодаря удобной классификации поиск нужного объекта занимает несколько секунд.
- Документация. ArchiCAD не просто моделирует здания, а создает полноценный проект, включая изображения и документацию. Чертежи, поэтажные схемы, презентации и многое другое сохраняется или экспортируется за пару кликов.
- Совместная работа. Помимо персональных проектов, в программе можно создать командные проекты. Для передачи данных используется сервер GraphiSoft Delta. Перед отправкой информация обрабатывается для уменьшения объема: передача данных между архитекторами и другими сотрудниками компании происходит мгновенно.
- Обнаружение коллизий. ArchiCAD автоматически сканирует типы, классы, материалы, и прочие свойства используемых групп и элементов. При обнаружении коллизий архитектор незамедлительно получает соответствующее уведомление.
Несмотря на широкий спектр функций, ArchiCAD лишен лишних элементов оформления. Интуитивно понятный интерфейс позволяет быстро находить нужный для следующего шага инструмент. С программой легко справится даже человек, не связанный с архитектурой. Естественная взаимосвязь между всеми частями проекта является ключевым преимуществом системы.
При необходимости функционал ArchiCAD можно расширить, подключив к нему дополнительные приложения для расчета инженерных коммуникаций, энергетических сетей, создания интерактивной презентации и просмотра проекта на мобильных устройствах. Программа разрабатывается для ОС Windows и MacOS и переведена на русский язык. Последняя версия – ArchiCAD 21 – вышла весной 2017 года.
Скриншоты
Похожие программы
AutoCAD — система автоматизированного проектирования от Autodesk
CorelDRAW — программа для работы с векторной графикой
Adobe Photoshop CC
Blender
Adobe Photoshop — графический редактор, для обработки фотографий
GIMP — бесплатный графический редактор
Paint.NET — бесплатный инструмент для работы с растровой графикой
SketchUp — программа для создания несложных трехмерных моделей
Picasa — просматривайте, редактируйте и организовывайте изображения
FastStone Image Viewer
Sweet Home 3D
XnView
Krita
Adobe Illustrator
ArchiCAD
CINEMA 4D
Adobe InDesign
ACDSee — утилита для просмотра изображений на компьютере
Autodesk 3ds Max
Paint Tool SAI — графический редактор для цифрового рисования
Inkscape
Photoscape — программа, предназначенная для работы с растровой графикой
IrfanView
Компас-3D
Adobe Photoshop Lightroom
Autodesk Maya
Autodesk Inventor
SolidWorks
Autodesk Revit
NanoCAD
Fusion
Anime Studio Pro
Аудио | Видео программы
Графические программы
Microsoft Office
Игры
Интернет программы
Диски и Файлы
Системные требования
Для того чтобы данное приложение могло плавно работать на вашем компьютере или ноутбуке, необходимо чтобы ПК обладал следующими техническими возможностями:
- Центральный процессор: x2 от 1.8 ГГц.
- Оперативная память: 4 Гб и выше.
- Свободное пространство она накопителе: 300 Мб и больше.
- Разрешение экрана: на 1280 x 1024 и выше.
- При этом можно использовать любую видеокарту.
Как видите, системные требования довольно простые. Но, это минимальное значение, а если вы будете обрабатывать какую-то сложную модель, состоящую из огромного количества деталей, они могут вырастать в десятки раз.
Компания
Основанная в 1985 году Джоном Дурбетаки, Кеном и Китом Сеймуром как «OrCAD Systems Corporation» в Хиллсборо, штат Орегон, компания стала поставщиком программного обеспечения для автоматизации проектирования электронных устройств (EDA). В 1984 году Дурбетаки начал проектировать шасси расширения для IBM PC . Дурбетаки, который покинул корпорацию Intel после пяти лет работы инженером и руководителем проекта, решил вместе с братьями Китом и Кеном Сеймуром основать свою собственную компанию по разработке дополнительных инструментов для ПК. Дурбетаки начал создавать свой собственный инструмент схематического захвата для использования в проекте шасси расширения ПК; но в конечном итоге полностью отложили аппаратный проект в пользу разработки недорогого программного обеспечения САПР на базе ПК. Первым продуктом компании был SDT (Schematic Design Tools) для DOS , который был выпущен в конце 1985 года.
В 1986 году OrCAD нанял Питера Локашио для развития продаж, и соучредитель Кен Сеймур покинул компанию. За флагманским продуктом SDT вскоре последовали цифровой симулятор, VST (инструменты проверки и моделирования) и инструменты компоновки печатных плат (PCB).
Со временем линейка продуктов OrCAD расширилась и стала включать программные продукты на базе Windows, чтобы помочь разработчикам электроники в разработке программируемых вентильных матриц (FPGA), включая сложные программируемые логические устройства (CPLD). В 1991 году Дурбетаки, тогдашний генеральный директор и руководитель отдела исследований и разработок, покинул компанию. Его сменил на посту генерального директора Майкл Босворт.
В июне 1995 года OrCAD приобрела Massteck Ltd., небольшую компанию, которая предлагала инструмент для компоновки печатных плат и сложный автотрассировщик, а также компанию Intelligent Systems Japan, KK, дистрибьютора OrCAD в Японии. В 1996 году OrCAD провел публичное размещение акций.
В конце 1997 — начале 1998 года произошло слияние OrCAD и MicroSim Corporation, бизнес, который в конечном итоге оказался разочаровывающим. MicroSim является поставщиком программного обеспечения для моделирования аналоговых и смешанных сигналов на базе ПК для проектирования систем печатных плат ( PSpice ).
16 июля 1999 года компания и ее продукты были приобретены бывшим конкурентом Cadence Design Systems .
Поддержка OrCAD Layout прекращена. Последняя версия программного обеспечения для ввода схем OrCAD CIS имеет возможность вести базу данных доступных интегральных схем. Пользователь может обновлять эту базу данных, загружая пакеты от производителей компонентов, таких как Analog Devices и других. Еще одним объявлением было то, что ST Microelectronics предложит модели OrCAD PSpice для всех силовых и логических полупроводников. Intel предлагает эталонные печатные платы, разработанные с помощью Cadence PCB Tools в формате OrCAD Capture для встраиваемых и персональных компьютеров.
PSpice A/D Videos
Watch videos to see how to use PSpice A/D to deliver a complete circuit simulation and verification that meets your changing simulation needs.
Watch this 2 mins video and learn more about the behavior of balanced loads in a star connection.
A PSpice A/D Application-Boost Converter
This video is about the structure and operation of a boost converter, and how such a step-up converter works in principle, illustrated with PSpice technology.
Learn how PSpice A/D makes virtual prototyping extremely easy and convenient.
This video is about an important basic circuit of electronics—Inverting Schmitt Trigger.
A bipolar transistor functioning as a switch is another basic circuit often used in electronics.
A PSpice A/D Application-Open Collector Output
Many integrated circuits for digital applications have an open-collector output. In this PSpice tutorial we’ll analyze the behavior and dimensioning of such an open-collector output.
This video is about the basic structure of a digital-to-analog converter DAC.
Моделирование
Программа PSpice A/D используется для моделирования аналоговых, цифровых и цифро-аналоговых схем. Программа PSpice объединена с Capture для сокращения итерационного цикла проектирования и моделирования. Используя PSpice, можно исследовать различные конфигурации проекта.
Программа PSpice моделирует поведение схемы, содержащей любое соединение аналоговых и цифровых устройств. Чтобы промоделировать проект, программе PSpice должны быть известны:
- топология схемы;
- тип анализа;
- модели, которые соответствуют компонентам схемы;
- описание сигналов для проверки схемы.
В процессе моделирования PSpice сохраняет результаты моделирования в двух файлах:
- Waveform data (расширение .dat);
- PSpice output (расширение .out).
Рис. 33. Вкладка Options диалогового окна Simulations Settings
Waveform data — файл данных, он содержит результаты моделирования, которые могут быть отображены графически. Программа PSpice читает этот файл и отображает сигналы, отмеченные на схеме и отражающие реакцию схемы в цепях, на выводах и компонентах.
Файл PSpice output — выходной файл, конфигурируемый пользователем. В зависимости от опций, определенных пользователем, этот файл может содержать информацию или быть пустым. Чтобы сконфигурировать выходной файл, можно использовать вкладку Options в диалоговом окне Simulations Settings, как показано на рис. 33.
Как пользоваться
Теперь, когда мы закончили с теоретической частью нашей статьи, давайте переходить непосредственно к практике и разбираться, как бесплатно скачать последнюю полную версию VariCAD, как правильно установить программу на компьютер или ноутбук, а также как пользоваться этим инструментом.
Скачиваем программу
Для того чтобы бесплатно скачать и установить нужный нам инструмент, предпринимаем ряд нехитрых шагов:
- Сначала необходимо перейти немножко ниже и, воспользовавшись кнопкой, которую вы там обнаружите, скачать торрент-раздачу с нашим приложением.
- Когда это будет сделано, запускаем полученный файл. Устанавливаем программу, руководствуясь теми подсказками, которые будут возникать в ходе процесса, а потом, не запуская ее, закрываем.
- Настал черед активации и для того, чтобы это сделать, необходимо воспользоваться кейгеном из комплекта. Запускаем обозначенный на скриншоте файл от имени администратора. Для этого просто делаем по нему правый клик мышью и выбираем из контекстного меню отмеченной на этом же скриншоте пункт.
- Когда наш активатор запустится, нажмите кнопку генерации серийного номера и скопируйте все данные из трех полей.
- Переходим к приложению и, выбрав пункт меню, отмеченный на скриншоте, вводим скопированные данные.
- В результате у вас должно получиться примерно так. Жмем кнопку «ОК».
- Программа выдаст сообщение о том, что лицензия принята и теперь у вас в распоряжении полная активированная версия VariCAD.
Что же, нам бесплатно удалось получить последнюю активированную версию нашего редактора, теперь, чтобы разобраться, как с ним работать, давайте рассмотрим коротенький пример.
Как пользоваться VariCAD
Для того чтобы начать работать с VariCAD следует придерживаться примерно следующего алгоритма:
- Запускаем нашу программу и, воспользовавшись меню «Файл», создаем новый проект.
- Выбираем режим работы в двухмерном или трехмерном представлении. После этого приступаем непосредственно к работе.
- Когда все будет готово и модель доделана, мы можем либо сохранить проект для дальнейшего редактирования, либо экспортировать готовый результат. Для этого, как и в предыдущем случае, пользуемся функционалом главного меню.
Возможности
Изначально давайте подробнее рассмотрим возможности нашего приложения. Список основных функций VariCAD можно охарактеризовать следующим образом:
- Редактирование файлов формата DWG (бинарный контейнер, используемый для хранения 2D или 3D-данных). При этом редактирование производится без преобразования с помощью Open Design Alliance DWGdirect-библиотек.
- Возможность установки на Linux либо Microsoft Windows XP, 7, 8 или 10.
- Поддерживается пользовательский интерфейс Unicode, благодаря которому мы можем использовать фактически любые знаки и символы.
- Имеет отдельный инструмент VariCAD Viewer, который ориентирован на просмотр 2D или 3D-объектов и распространяется полностью бесплатно.
Теперь, когда мы разобрались с возможностями, а также особенностями приложения VariCAD 2021 давайте переходить к разбору его положительных и отрицательных сторон.
Построение сложных графиков
По умолчанию, сигналы, которые отображаются в PSpice, — напряжения, токи и шумы. Используя меню Trace в PSpice, можно добавить графики, которые определяются сложными математическими выражениями.
Рис. 44. Диалоговое окно Add Traces
Выберите в меню Trace команду Add Trace — откроется диалоговое окно Add Traces (рис. 44). Переменные в окне устанавливаются флажками:
- Analog — аналоговые переменные;
- Digital — цифровые переменные;
- Voltages — цифровые переменные;
- Currents — токи;
- Power — мощности;
- Noise(V2/Hz) — спектральная плотность напряжения выходного шума;
- Alias Names — псевдонимы;
- Subcircuit Nodes — внутренние узлы макромоделей.
Переменные выделяются курсором, и их имена переносятся в командную строку Trace Expression. В расположенном справа окне Functions or Macros можно выбрать математические функции и макросы. Математические функции перечислены ниже:
- +, –, ∗, / — арифметические операции;
- ABS(x) — абсолютное значение х;
- SGN(x) — +1 при х > 0, 0 при х = 0 и –1 при х < 0;
- SQRT(x) — корень квадратный из х;
- EXP(x) — экспонента числа х;
- LOG(x) — натуральный логарифм х;
- LOG10(x) — десятичный логарифм х;
- M(x) — модуль комплексной переменной х;
- Р(х) — фаза комплексной переменной х (в градусах);
- R(x) — действительная часть комплексной переменной х;
- IMG(x) — мнимая часть комплексной переменной х;
- G(x) — групповое время запаздывания комплексной переменной х (в секундах);
- PWR(x,y) — x y y степенная функция;
- SIN(x) — синус х (х в радианах);
- COS(x) — косинус х (х в радианах);
- TAN(x) — тангенс х (х в радианах);
- ATAN(x), ARCTAN(x) — арктангенс х (х в радианах);
- d(y) — производная от переменной у по переменной, откладываемой по оси Х;
- s(y) — интеграл от переменной у по переменной, откладываемой по оси X;
- AVG(y) — текущее среднее значение переменной у;
- AVGX(y,d) — текущее среднее значение переменной у на отрезке оси X длины d;
- RMS(y) — текущее среднеквадратическое отклонение переменной у;
- DB(x) — значение переменной х в децибелах;
- MIN(x) — минимальное значение вещественной части переменной х;
- МАХ(х) — максимальное значение вещественной части переменной х.
Таким образом, можно записать математическое выражение. После щелчка по кнопке OK будет построен график.
Вы здесь
Главная › Инженерные программы › Самоучитель по OrCAD › Глава 1. Общие сведения о системе OrCAD
Дистрибутивный компакт-диск системы OrCAD 9.2 имеет средства Autorun для автоматической загрузки начальной заставки программы установки (рис. 1.1). В ней предлагаются следующие варианты:
- Install Products on Standalone Computer — установка на компьютер программ и библиотек системы (выбирается по умолчанию);
- Update Licensing on Standalone Computer — обновление файла лицензий.
Рис. 1.1. Выбор режима установки
Перед установкой системы необходимо в параллельный порт вставить электронный ключ — средство аппаратной защиты от несанкционированного копирования программ (без этого ключа система OrCAD не только не запускается на выполнение, но и не устанавливается) и отключить установленные резидентно антивирусные средства.
В начале установки предлагается ввести коды (Key Codes) устанавливаемых модулей системы (рис. 1.2) и после этого ввести код авторизации (Authorization Code). Для установки максимальной конфигурации достаточно установить 4 модуля: Capture CIS, Layout Plus, PSpice A/D (сюда входит программа моделирования PSpice и схемный редактор PSpice Schematic), PSpice Optimizer. Каждому модулю соответствует отдельный код.
Рис. 1.2. Ввод кодов модулей OrCAD
После ввода кода авторизации приступают к выбору режима установки системы (рис. 1.3):
- Typical — типичная установка, занимающая на диске 326 Мб. Устанавливаются все программы, за исключением PSpice Schematics, и все библиотеки, не устанавливается электронная документация;
- Custom — установка, при которой пользователю с помощью диалоговых окон, изображенных на рис. 1.4, предлагается самостоятельно выбрать устанавливаемые компоненты: программы и электронную документацию (в формате Acrobat Reader). При выборе всех компонентов система OrCAD 9.2 занимает на диске 352 Мб. Для установки схемного редактора PSpice Schematic выбирается режим Custom и на рис. 1.4 помечается компонент Schematics (по умолчанию он не отмечен).
Рис. 1.3. Выбор режима установки системы OrCAD
Рис. 1.4. Выбор устанавливаемых компонентов системы
В завершение выбирается имя диска и каталога, в котором устанавливается система.
В начале установки предлагается обновить Microsoft Data Access, что нужно для правильного функционирования OrCAD Component Information System (рис. 1.5).
Рис. 1.5. Разрешение обновления Microsoft Data Access
Далее создается файл лицензий системы OrCAD.lic, и файлы конфигурации отдельных программ PSpice.ini (аналог файла msim.ini системы DesignLab), Capture.ini, Layout.ini, Lession.ini, Pcadi.ini, Pcad.ini, Maxdxf.ini, Cadstar.ini и др. и создается индексный файл Nom.ind для библиотек математических моделей программы PSpice, перечисленных в файле Norn.lib (размещается в подкаталоге \Capture\Library\PSpice).
а)
б)
Рис. 1.6. Запрос подтверждения на регистрацию файлов по расширениям их имен
В заключение предлагается в нескольких диалоговых окнах (рис. 1.6) нажатием на панель Да подтвердить необходимость загрузки соответствующих программ двойным щелчком курсора на именах файлов, имеющих расширения dsn, lib, olb, sch, chm, cig, drc, edn, exp, flp, map, net, pld, rpt, swp, upd, v, vhd, xrf, bom, cir, dat, out, sim, stl (назначения этих файлов даны в Приложении 2). В случае, если ряд расширений уже зарегистрирован за другими программами, следует нажать на панель Нет.
По завершении установки системы OrCAD предлагается установить программу чтения электронной документации Acrobat Reader 4 фирмы Adobe Systems. При успешной установке OrCAD выводится информационное сообщение, приведенное на рис. 1.7.
Рис. 1.7. Сообщение об успешном завершении установки OrCAD
Если установленную на одном компьютере систему OrCAD переписать на другой компьютер и запустить на выполнение (перенеся, естественно, и электронный ключ), то работать будут все программы, кроме PSpice и Layout. Для их запуска необходимо занести соответствующую информацию в реестр Windows или установить эти программы заново.
Замечание.
PCBOARDSCMD=<uмя кamaлoгa>\PCBOARDS.EXE
и скопировать весь раздел .
Описание

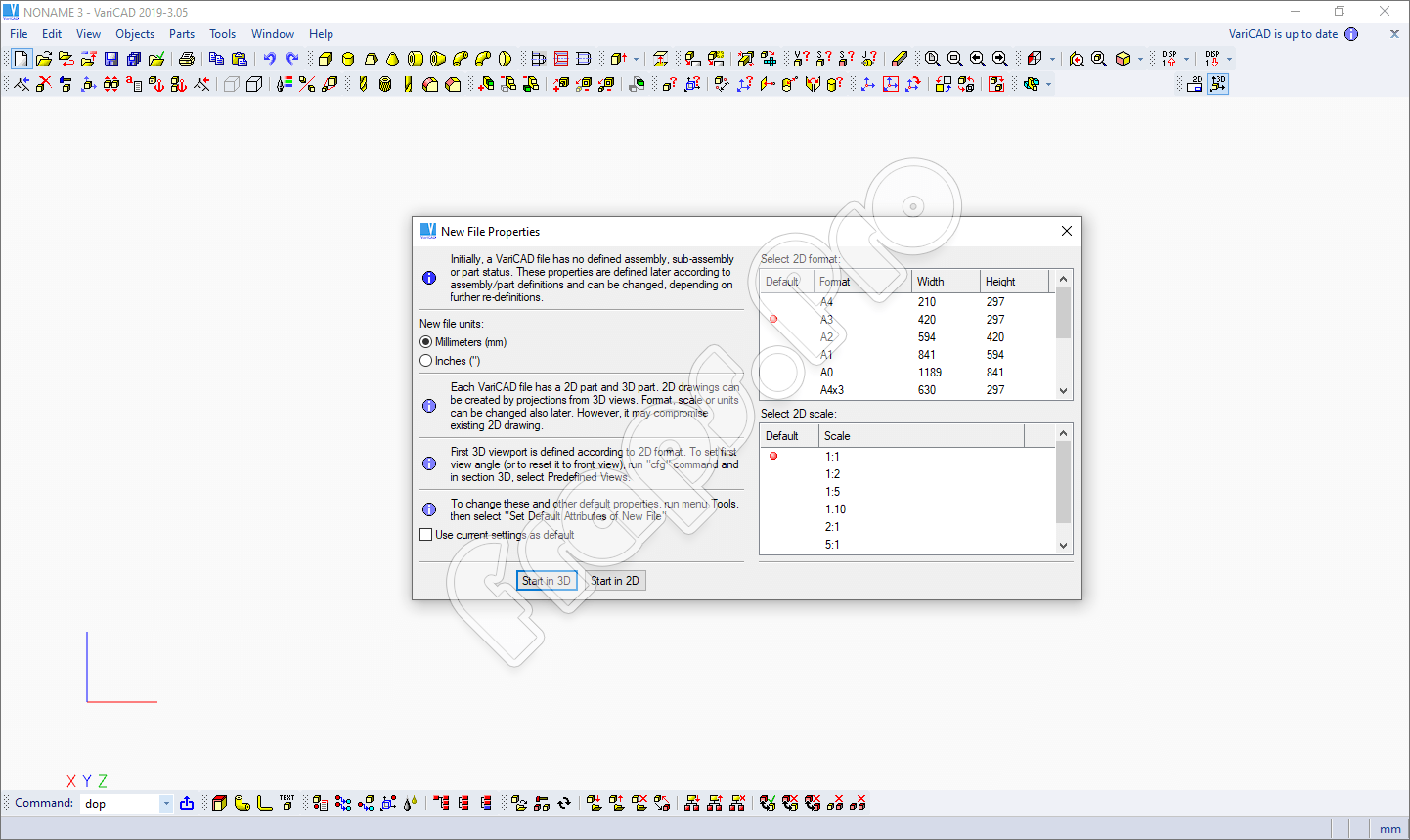

Изначально давайте рассмотрим описываемую программу немножко подробнее. VariCAD обычно применяется для создания двухмерных и трехмерных моделей каких-то деталей, архитектурных объектов и так далее. Результат, который мы получаем, можно использовать практически где угодно. Производство и станки, разработка интерьера, конструирование машин и тому подобное. Если попытаться рассмотреть возможности нашей программы в виде короткого списка, можно сформировать следующий перечень:
- Разработка различных объектов, например: архитектура, строительство, производство, прокладка трубопроводов и так далее.
- Наличие большой базы различных запчастей, которые для ускорения проектирования можно использовать в своих проектах.
- Как и у любого другого профессионального редактора подобного типа, мы можем делать с обрабатываемым объектам все что угодно. Это деформация, масштабирование, перемещение в пространстве и так далее.
- В программе имеется функционал, при помощи которого можно значительно упростить расчеты.
- Поддерживаются различные типы файлов как для импорта, так и для экспорта.
Кроме этого, есть и другие функции, но разбираться с ними вы будете уже сами. Приложение слишком сложно, для того чтобы описать весь его функционал при помощи нескольких строчек текста.
