Одножильный или многожильный провод: какой лучше выбрать

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

зачистить изоляцию на 4 см;
раскрутить проводники на 2 см;
соединить до стыка незакрученных жил;
закручиваются провода только пальцами;
затянуть скрутку можно при помощи плоскогубцев;
оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

обесточить дом или квартиру;
очистить проводки от изоляции на 4 см и более;
раскрутить проводки на 2 см;
соединить до стыка нераскрученные провода;
закрутить жилы пальцами;
затянуть скрутку плоскогубцами;
заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Класс гибкости

Чтобы охарактеризовать одножильный и многопроволочный провод, требуется разобраться в их технических характеристиках. Конструкционные параметры регламентируются нормативными документами. В установленном государственном стандарте ГОСТ 22483-2012 определяются параметры, позволяющие классифицировать их по видам и разрядам.

При характеристике стойкости кабеля к деформации используют параметр гибкости. На основании показателей различают классы гибкости. Магистрали, используемые в промышленном производстве, относятся к 1 классу.

Второй класс характеризуется большей гибкостью, для достижения которой используется несколько проводочков. Для 3, 4, 5 и 6 класса критерием является количество нитей и их диаметр. В государственном стандарте указывается максимальный диаметр для каждой из них.

Провод марки ПВ-1 относится к 1 классу. Он имеет одно токопроводящее волокно, покрытое слоем изоляционного материала. Кабель марки КОГ — особо гибкий провод, относится к 6 классу, состоит из тонких нитей.

Чтобы понять, чем отличаются одножильный и многожильный кабель, можно рассмотреть технические параметры на примере материалов с сечением 1 мм² 3 и 5 класса. Провод 3 класса состоит из установленного количества волокон диаметром, не превышающим нормы.

Для 5 — этот показатель составляет 0,21 мм, соответственно в нем будет находиться больше отдельных металлических нитей. Их число должно быть выше 7 и отличаться от показателя, которым характеризуется 2 группа.

Волокна изготовляются из материалов, проводящих ток и тепло. В материале с номинальным сечением до 1 мм² не применяется алюминий. Волокна из отожженной меди с металлическим покрытием и без него используются во всех классах материалов для прокладки коммуникаций.

Алюминиевые кабели, которые в сечении имеют 16 мм² и больше, тоже характеризуются гибкостью, в них может использоваться несколько волокон.

Достоинства и недостатки

Когда функционально жилы собраны под единой оболочкой, то такой провод удобнее в прокладывании, особенно в труднодоступных лотках и кабель-каналах. Его оболочка защищает все жилы одновременно, т. е. налицо явная экономия в трудозатратах, на расходе материала изоляции. Но есть один бич всех многожильных проводов — это капиллярность, т. е. втягивание влаги с разделанного торца через полости между изолированными жилами. С этой целью полости заполняются резиной или подобными негорючими наполнителями.

Многожильные и одножильные кабеля

Одножильные мягкие медные провода, например, широко используются в автомобилестроении, где роль «минуса» играет сам корпус автомобиля, при разводке электропроводки в помещениях, сборке щитов освещения и распределительных шкафов, акустике.

Одножильные провода из меди незаменимы в электрических проводках к розеткам и осветительным приборам. Каждому электрику знакома процедура, когда в отсутствие штатного провода он вынужден распускать ножом многожильный кабель, извлекая оттуда отдельные изолированные жилы для выполнения задач по разводке групп розеток.

Важно! Изоляция и медный проводник одножильного провода должны выдерживать многократные перегибы при посадке розеточного модуля на место

Разновидности многожильного провода

ВВГ – многопроволочные силовые кабели, имеющие изолирующую оболочку из ПВХ. Используют его при монтаже в квартирах, домах, помещениях не жилого типа с разной степенью влажности воздуха. Удобен для прокладки в местах, имеющих много загибов, извилин, так как ВВГ состоит из множества тонких проводников и достаточно пластичный.
КГВВ – применяется в подключении силовых линий. Обладает высокой эластичностью, количество циклов сгибания может доходить до ста. Существуют модели, относящиеся к 4-5 классу гибкости, согласно ГОСТу, имеющие сечение до 10 мм и 3-5 классу, с сечением 16 мм и более.
ВРБ – бронированный силовой кабель, подходящий для прокладки под землей. Он устойчив к негативному влиянию почвы на оболочку, способен работать даже при сбоях в электросети, коротком замыкании. Прочная броня не допускает растяжения ВРБ. Низкий степень эластичности, не мешает использовать его при укладке на трассе, имеющей изгибы и повороты.
КОГ – это медный кабель, имеющий много жил и резиновую изоляцию. Обладает повышенной пластичностью. Его можно использовать в открытых или закрытых помещениях с высоким уровнем влажности. Не боится воздействия прямых солнечных лучей. Относится к пятому классу гибкости. Если проводник имеет диаметр от 16 до 35 мм, то он способен выдержать до 10000 циклов на изгиб, от 50 до 150 мм – 12000 циклов.
SiHF – выдерживает воздействие температуры до 220 С благодаря силиконовой изоляции. Она так же способна выдержать воздействие щелочных растворов, масел, спиртосодержащих веществ.
КГ – медный многожильный кабель, имеющий резиновое изоляционное покрытие. Можно прокладывать снаружи здания и внутри помещений, использовать со сварочными установками. Высокая степень гибкости позволяет проводить монтаж с множеством загибов и поворотов.
КУПЭВ – гибкий экранированный. Может состоять из 7-52 жил. Сечение варьируется от 0,35 до 0,5 мм. Способен выдержать около 100 циклов на изгиб.
ПВС – имеет изоляцию из ПВХ, содержит 2-5 жил. С его помощью соединяют электроприборы различного назначения: от бытовых устройств до садовых инструментов. Обладает высокой степенью гибкости, что позволяет использовать его для монтажа осветительных элементов и электророзеток. Выдерживает воздействия температур в диапазоне от -40 до 40 градусов и цикл изгибов до 3000.
ШВВП – кабель из меди плоской формы. Количество жил 2-3, гибкие, с покрытием ПВХ. Используют для подсоединения приборов, обладающих не высокой мощностью.

Существует множество разновидностей кабелей, с разными изоляционными покрытиями, разной степенью гибкости. Выбирая между многожильным и одножильным электропроводом, следует опираться на то, в какой сфере он будет применяться и какие функции выполнять. В некоторых случаях следует потратить чуть больше денежных средств на покупку кабеля, чтобы в дальнейшем избежать проблем при монтаже и эксплуатации.

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

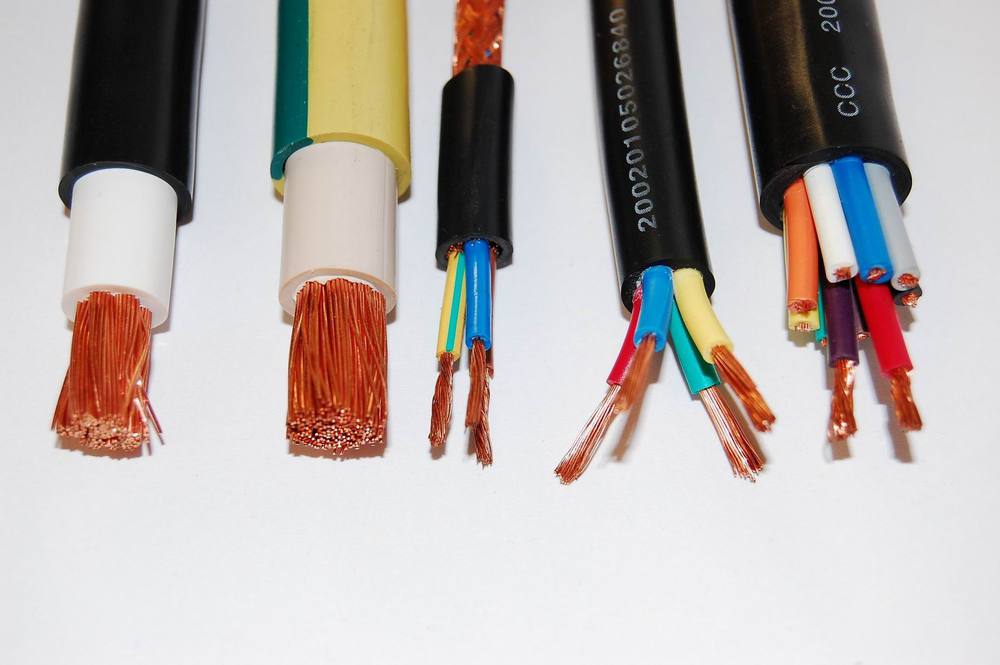

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК». Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Многожильные или сплошные плюсы и минусы

Большую массу электрических кабелей можно разделить на две главные категории:

· Многожильные;

· Сплошные.

Понятие сплошные и многожильные:

Итак, как уже ясно из названия, сплошной провод состоит из одной, «сплошной» жилы изготовленной из алюминия или меди.

Многожильный провод состоит из разного количества проводов состоящих из жил разного сечения.

Эти две разновидности ещё иногда называют твердыми и гибкими или же моножильными и гибкими.

Интересно! Бесперебойник. ТУТ!

Но не будем вдаваться в тонкости, как не назови эти две категории они все равно наиболее важные провода в сфере электрики и электроники, каждый кабель имеет свои сильные и слабые стороны, о которых будет рассказано чуть позже.

В квартире может быть использовано сразу два вида провода в зависимости от эх особенностей а может и один.

Обычно при выборе провода для проводки важно учитывать такие факторы как:

1. Гибкость;

2. Стоимость;

1. Гибкость – важна при большой длине прокладывания провода, обычно, чем больше жил в кабеле, тем он мягче и легче сгибается.

Сплошные провода вообще сгибать сложно, а если кабель большого сечения, то согнуть его невозможно.

2. Стоимость конечно медные провода дороже чем алюминиевые, что касается цен по типам, то сплошные гораздо дешевле, чем многожильные, цена которых напрямую зависит от количества жил.

Многожильные или сплошные плюсы и минусы и характеристики

Сейчас стоит уделить внимание сферам применения. Если учитывать вышестоящие факторы, то многожильные провода используют для проводки и различных электрических приборов, в том числе удлинителей

Если учитывать вышестоящие факторы, то многожильные провода используют для проводки и различных электрических приборов, в том числе удлинителей.

Сплошной провод так же применяется в проводке, но только в том случае, когда не нужно двигать кабель. Он так же применяется в электродвигателях и катушках.

Плюсы сплошных проводов:

· Более защищен от внешних воздействий и коррозии.

· Удобно применять в квартирной проводке, без использования кабельных наконечников.

· Повышенная жесткость.

· Низкая стоимость.

· Используются на высоких частотах.

Минусы сплошных проводов:

· Восприимчив к коррозии.

· Не терпит вибрации.

· Не терпит перегибов.

· Использовать только в контролируемой атмосфере

Плюсы многожильных проводов:

· Удобно паять;

· Гибкие;

· Менее ломкий;

· Можно сгибать любое количество раз.

· Более устойчивы к растяжениям.

Минусы многожильных проводов:

· Более высокая цена.

· Нужно осторожно применять в высокочастотных цепях

· Важно использовать концевые наконечники при соединении с клеммными зажимами для надежности контакта

Какие же провода для проводки лучше? Многожильные или сплошные и из какого материала?

Что касается материала – то лучше использовать медь, так как она более долговечная.

Что касается выбора, то тут спорный вопрос.

Многие специалисты на ровных участках, без каких либо сгибов советуют использовать сплошной провод – он более прочный.

Что же касается изгибов – то однозначно многожильный, так как его легче сгибать и с ним гораздо легче работать.

Температурный режим

Температура электрического пола зависит от датчика и программатора. Именно этими приборами задают необходимый нагрев. Но надо помнить, что каждый греющий кабель для теплого пола имеет оптимальную температуру, которая не должна превышать свой предел:

Максимальная температура кабелей составляет 65оС, но обычно они работают при средней температуре – 30оС. Защитная изоляция выдержит не более 100оС;
Рабочая температура электрического мата зависит от его марки. Обычно она колеблется в пределах от 80 до 104оС. Например, температура кабельного мата составляет максимум 60оС, а карбонового – 55оС. Максимальная рабочая температура пленочного мата составляет 55оС, хотя сама пленка выдерживает до 250оС, потом начинает плавиться.

Существует много способов электрического подогрева пола. В каждом случае выбор нагревательного элемента надо делать индивидуально, учитывая тип напольного покрытия, особенности конструкции пола, сложность монтажа и другие факторы.

https://youtube.com/watch?v=D9IBQlbFenQ

https://youtube.com/watch?v=AbSqYwQATVw

https://youtube.com/watch?v=Kh48afbnZ30

https://youtube.com/watch?v=su5kAHMOLes

Сечение кабелей

Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.

Watch this video on YouTube

В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).

Назначение	Сечение, мм²	Предельная мощность, кВт	Рекомендуемый номинал защитного автовыключателя, А
Освещение	3х1,5	4,1	10
Розетки	3х2,5	5,9	16
Для электроплиты или варочной поверхности	3х6	10,1	32

Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.

Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

Что такое многожильный провод

Итак, по действующему ГОСТу 1980 г. провода подразделяются на виды следующим образом:

многожильный (кабель, шнур) — это провод (кабель, шнур), в котором число жил более трёх;
одножильный (кабель, шнур) — это провод (кабель, шнур) с одной токопроводящей жилой.

К сведению! Токопроводящая жила – это элемент кабельного изделия, предназначенный для прохождения электрического тока.

Многопроволочный проводник

Токопроводящие жилы могут быть однопроволочными и многопроволочными (две и более), скрученными в уплотнённый пучок.

https://youtube.com/watch?v=QxQXyWTGr4o

https://youtube.com/watch?v=wRET8-Sw_Is

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов.

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре.

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции, у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.

Из чего состоит провод или кабель

Провод и кабель в пределах этой статьи не имеют существенных различий, поэтому опустим их и приравняем эти понятия. Они состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.
Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.

Интересно! Как мы уже сказали, правильными названиями типов жил является именно однопроволочная и многопроволочная, но в народе их часто называют одножильными и многожильными. Поэтому иногда возникает путаница, когда говорят о многожильном проводе: речь идёт о числе токопроводящие жил (больше одной), или о количестве проволок в одной жиле? В пределах этой статьи воспринимайте эти понятия как синонимы.

Преимущества и недостатки моножильных и мультижильных проводов

Выбирая тип проводника, который наилучшим образом подойдет для использования на конкретном объекте, необходимо соотнести технические параметры и условия эксплуатации, а также максимально учесть все достоинства и недостатки проводного изделия. Основные плюсы и минусы, которые помогут определить какой кабель лучше, одножильный или многожильный

, мы постарались собрать в Таблице.

Тип кабеля	Преимущества	Недостатки
Моно- жильный	— удобен для монтажа квартирной проводки. Не требует спецклемм, для соединения окончаний достаточно их надежной скрутки и изолирования. Не нужна опрессовка при подключении автоматов, розеток или выключателей. Как следствие, ускоряется процесс монтажа	— постоянный физические нагрузки, например, перегибы, скручивания или изломы крайне плохо влияют на срок службы
— имеет максимальную жесткость по сравнению с мультижилой. Это позволяет «навечно» зафиксировать изделие в разводной конструкции, к примеру, в штробе или на щите. Данный фактор важен при работе с кабельными изделиями большого сечения	— невысокий уровень гибкости и эластичности (1-2 класс)
— может функционировать в высокочастотных цепях	— плохо переносит вибронагрузки
— более доступная стоимость, по сравнению с многожильными кабелями
— период эксплуатации может достигать 30 лет
Мульти- жильный	— повышенная гибкость (3-6 класс) за счет тонких скрученных проводников, эластичность, стойкость к износу	— сложность в применении в высокочастотных цепях;
— простота укладки на сложных трассах, в коммутационных коробах и разветвленных кабель-каналах. В одну коробку/канал можно положить несколько проводов, в отличие от жесткой моножилы с аналогичным сечением	— относительно высокая цена;
— высокий уровень проводимости; возможность использования в соединительных контурах разного рода оборудования и станков	— интенсивное окисление, приводящее к снижению эффективного рабочего сечения проводников
— низкая нагреваемость за счет большой общей площади мультипроволочного проводника	— небольшой срок службы, до 5 лет
— применение специальных соединительных клемм в разы повышает надежность эксплуатации, существенно снижается токовое сопротивление и энергопотери

В конечном итоге, ответ на вопрос «какой кабель лучше, одножильный или многожильный

» дает специалист, заказчик или непосредственный исполнитель, он же принимает решение о выборе типа провода.

Кабель: виды и сферы применения.

Один или несколько проводников (жил), имеющих персональную изоляцию и собранных в общей герметичной оболочке, называют кабелем. Как внутренняя оболочка каждой жилы, так и общая могут быть выполнены из различных материалов: резины, ПХВ, алюминия или свинца. Если условия эксплуатации предусматривают возможность внешних воздействий, то верхняя оболочка может быть дополнительно бронирована покрытием из стали.

Кабель с одной жилой называется одножильным и имеет довольно ограниченную сферу применения. Гораздо большей популярностью пользуется многожильный (2, 3, 4 жилы) медный гибкий кабель. Каждый из них обладает своими преимуществами и недостатками, они различаются по степени гибкости, сечению, весу и цене. Сечение кабеля соответствует силе тока, который он может пропускать.

Твердый (одножильный) медный кабель (провод) применяется в ситуации, когда он после монтажа будет неподвижен. Например, в электродвигателях или внутренней электропроводке. Если нужно запитать оборудование с большим диапазоном движения (к примеру, кран козловой), если устройство проводки требует большого количества изгибов, то оптимально применить гибкий многожильный медный кабель, поскольку он более мягкий. Особенно это касается провода с большим сечением жил. Как правило, на изготовление гибких кабелей идет проволока из чистой либо луженой меди. Все зависит от необходимых параметров гибкости, чтобы при изгибании кабель не переломился (класс гибкости должен быть не менее 5-го).

Нижний ценовой сегмент занимают одножильные провода без защиты. Чем больше жил в кабеле и сильнее его защита (бронирование), тем кабель дороже. От количества жил (от 1 до 37 с сечениями от 0,75 до 800 мм2) и оплетки также зависит и вес. Стоимость медных одножильных кабелей в 3-4 раза выше алюминиевых.

Различают классы гибких медных кабелей и по специфике использования. Например, силовой нашел свое применение при создании кабельных линий передачи и распределения электричества в силовых электроустановках, осветительных сетях, в качестве проводки в жилых и промышленных зданиях. Он характеризуется наличием нескольких жил одинакового сечения, за исключением заземляющей, которая может иметь сечение меньшего размера. Медный многожильный кабель должен обладать устойчивыми механическими, электрическими и теплофизическими характеристиками, поскольку параметры работы силового кабеля должны оставаться неизменными при работе в любых условиях. Условно они делятся на кабели низкого напряжения (до 1 кВ) и высокого напряжения (до 30 кВ), имеют различный материал внешней изоляции (ПВХ, безгалогеновая, сшитый полиэтилен), различаются по наличию экрана, типу жил, характеру их скрутки.

Медные кабели бывают разных видов:

Контрольные гибкие кабели нашли широкое применение в электромонтажных работах, системах автоматизированной транспортировки, системах безопасности и автоматизации управления.
Огнестойкие и безгалогеновые кабели отвечают требованиям к повышенной огнестойкости и негорючести для сохранения работоспособности в случае возникновения пожара и для систем пожарной сигнализации.
Кабели управления обладают повышенной гибкостью для применения в роботах, на конвейерах и транспортерных лентах.
Кабели для передачи данных с защитой сигнала от внешних помех.
Кабели для частотных преобразователей и сервоприводов.
Кабели для передачи данных для оборудования офисов, звукозаписывающих студий, внешних линий связи, для медоборудования. Они имеют конструктивные особенности (попарно свитые жилы, дополнительные экраны).
Специальные термостойкие кабели с силиконовой оболочкой, выдерживающие температуры до 800 градусов (холодильные или нагревательные установки, сталелитейное производство, кораблестроительная и авиационная промышленность, цементные, стекольные производства, сауны и солярии).
Крановые кабели, которые необходимы для обеспечения работы подъемных механизмов (краны, подъемники, лифты). Они отличаются высокой устойчивостью к механическим воздействиям, выдерживают скручивающие и растягивающие усилия, имеют химически стойкую оболочку.

И еще много других – всепогодный резиновый кабель, плоский, компенсационный, коаксиальный (радиочастотный), видеокабель, инсталляционный, телефонный, BUS-кабель, кабели с разъемами, для альтернативной энергетики и медиа технологий, спиральный и судовой кабели.

Моножила или многожилка

Срок службы мягкого провода типа ПВС или аналогичных — меньше чем одножильного — типа ВВГ или нум, не из за того что у них хуже изоляция , а чисто из за своего предназначения. Суть данного заблуждения в том, что провод гибкий (например ПВС) предназначен для подсоединения электроприборов посредством гибкого шнура, то есть он дает возможность перемещать подключаемый прибор без особых ограничений и делать это много раз без риска переломить проводник. Кабель с моножилой не может обеспечить такую гибкость как ПВС, мало того, он попросту переломится из за частых перегибов, поэтому такой кабель (с моножилой) нельзя использовать например для подключения утюга.

Выбор сечения медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А	1,0	2,0	3,0	4,0	5,0	6,0	10,0	16,0	20,0	25,0	32,0	40,0	50,0	63,0
Стандартное сечение, мм2	0,35	0,35	0,50	0,75	1,0	1,2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0
Диаметр, мм	0,67	0,67	0,80	0,98	1,1	1,2	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Онлайн калькулятор для определения силы тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Одножильный или многожильный провод
