Как выбрать предохранитель по потребляемому току

Проверка предохранителя, индикатор неисправности предохранителя

Проверить плавкую вставку можно любой «прозвонкой» или тестером. Задача состоит в том, чтобы убедиться, что цепь предохранителя цела и способна проводить электрический ток.

Проверять предохранитель, во избежание поражения электрическим током, допускается только при отключенном электроприборе!

Кроме этого можно купить или самостоятельно изготовить индикатор перегорания предохранителя, который уведомит вас о том, что предохранитель перегорел.

Схема такого устройства чрезвычайно проста и представлена на следующем рисунке.

В параллель к контактам предохранителя, через токоограничивающий резистор R1 и диод VD1, для защиты от обратного напряжения, подключается светодиод HL1. Диод VD1 должен быть подобран из расчета обратного напряжения, превышающего сетевое. Для сети 220 В обратное напряжение для диода VD1 должно быть не менее 300 В, таким требованиям отвечает например диод 1N4004 или отечественный КД109Б.

Индикатор не светится, если предохранитель исправен, и светится в случае его перегорания.

Индикатор не светится если нагрузка отключена.

Такой схемой очень удобно дополнять блоки питания собственного изготовления.

Немного изменив (упростив) схему можно получить индикатор перегорания предохранителя на неоновой лампе, хотя она и не так эффективно смотрится как светодиод.

Медные жилы проводов и кабелей

Не только новичкам, но и бывалым электрикам сложно разобраться в многообразии кабельной продукции: марки, разновидности, материалы, функциональность. Даже поверхностное знакомство с особенностями прокладки электросетей заставляет хвататься за голову. Чтобы избежать неприятностей при дальнейшей эксплуатации электроприборов, следует внимательно изучить теоретическую часть. Все непонятные моменты нужно выяснить, а лучше обратиться к профессионалу.

Первым вопросом, на который приходится отвечать домашнему мастеру, является материал жилы. Требования ПУЭ однозначны: для внутренней проводки разрешено применять только медь. Она не так окисляется, обладает отличными эксплуатационными характеристиками.

Второй вопрос: количество жил. Кабели и провода бывают одно и многожильными. Одножильный провод медный в середине содержит всего одну проволоку. Он более жесткий, менее гибкий. Особенно сильно эти недостатки ощущаются на больших сечениях проводника. При этом теоретически его вполне можно проложить под штукатуркой, слой которой станет надежной защитой от повреждений.

Многожильные провода состоят из нескольких проволок. Наиболее часто в домашних условиях используют трехжильный медный провод. Он более пластичный, мягкий, прекрасно справляется с перегибами и поворотами

Важно понимать, что многопроволочный кабель и многожильный – это не одно и то же

Другой частой ошибкой, которую совершают новички, является путаница в понятиях сечение и диаметр кабеля. Диаметр всегда можно уточнить, померив его штангенциркулем. Затем его используют для расчета поперечной площади. Результат всегда округляют в большую сторону. Он должен совпадать с маркировкой. Однако фактический результат обычно меньше заявленного. Если расхождение минимально, то это допустимо. Большое отклонение говорит о браке, от применения такой продукции лучше отказаться.

Подбор диаметра проволоки предохранителя

Предохранитель (или плавкая вставка) предназначен для защиты приборов от короткого замыкания или перегрузки путем отключения подачи энергии. Если превышена допустимая величина, плавкий элемент расплавляется и разрывает сеть. Считается, что предохранитель нельзя ремонтировать. Однако в некоторых ситуациях можно воспользоваться быстрым и простым способом возвращения ему работоспособности. Он заключается в восстановлении целостности сети за счет присоединения медной проволоки. Чтобы такое мероприятие не привело к непоправимым последствиям, нужно правильно ее подобрать.

Диаметр медного провода для предохранителя зависит от максимально допустимого значения, который он должен пропустить. Его проще всего подобрать с помощью таблицы, в которой указаны диаметры проволоки в зависимости от ее материала и токовой нагрузки. Если под рукой нет таблиц, а также при отсутствии необходимых данных, можно провести несложные вычисления:

• при небольших нагрузках, когда используется проволока диаметром 0,02-0,2 мм: d=IПЛ*k+0,005;
• при больших значениях для проволоки диаметром больше 0,2 мм: d=((IПЛ) 2 /m 2 ) 1/3 .

В формуле IПЛ – значение тока, которое показывает, сколько выдерживает плавкая ставка, А; k и m – коэффициенты, определяемые в зависимости от материала проводника.

Автоматический предохранитель

Основная статья: Автоматический выключатель

Устройство автоматического предохранителя 1 — тумблерный вкл/выключатель; 2 — механический привод; 3 — контактная система; 4 — разъёмы (2 шт); 5 — тепловой расцепитель; 6 — винт настройки тока срабатывания; 7 — электромагнитный расцепитель; 8 — дугогасительная камера.

Автоматический предохранитель (правильное название: Автоматический выключатель, также называется «автомат защиты», «защитный автомат», “автомат защиты сети; или же просто «автомат») состоит из диэлектрического корпуса, внутри которого располагаются подвижный и неподвижный контакты. Подвижный контакт снабжён пружиной, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие обычно двумя расцепителями: тепловым и/или электромагнитным.

Конструкция автоматического предохранителя

Тепловой расцепитель представляет собой биметаллическую пластину, нагреваемую протекающим током. При протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие защелку пружины, отводящую подвижный контакт, разрывая тем самым электрическую цепь. Время срабатывания зависит от тока (время-токовая характеристика) и может изменяться от секунд до часа. Минимальный ток, при котором должен срабатывать тепловой расцепитель, составляет 1,13 от номинального тока предохранителя до 63 ампер и свыше 63 ампер 1,45 от номинального тока предохранителя. В отличие от плавкого предохранителя, автоматический предохранитель готов к следующему использованию после остывания пластины.

Тем не менее, параметры автоматического предохранителя могут изменяться при каждом срабатывании из-за обгорания контактов. Эту особенность следует учитывать в промышленных установках.

Магнитный (иногда называемый «мгновенный») расцепитель представляет собой соленоид, подвижный сердечник которого приводит в действие защелку пружину, отводящую подвижный контакт. Ток, проходящий через автоматический выключатель, течет по обмотке соленоида и вызывает втягивание сердечника при превышении заданного порога. Мгновенный расцепитель, в отличие от теплового, срабатывает очень быстро (доли секунды), но при значительно большем превышении тока: в 6 и более раз от номинального тока, в зависимости от типа (автоматические выключатели делятся на типы A, B, C, D, E и K в зависимости от характеристики срабатывания расцепителей).

Во время расцепления контактов между ними может возникнуть электрическая дуга, поэтому контакты выполняют в виде особой формы и часто помещаются в дугогасительную камеру.

Понятие номинала

Чтобы изучить все существующие виды предохранителей, используемых для авто, недостаточно знать про конструкцию и материал. Здесь большое значение играют номиналы, то есть размеры силы тока, который элемент способен через себя пропустить. При выборе предохранителей для авто, которые нужны в качестве замены сгоревшим, всегда и обязательно необходимо смотреть на эту характеристику. Дело всё в том, что на различные электролинии в транспортном средстве подключается разное количество электрозависимого оборудования. У каждого энергопотребителя есть своя определённая мощность. Вполне логично и закономерно, что для цепи питания головной оптики нужна пропускная способность значительно выше, чем в случае с цепью для питания подсветки салона. Это означает, что предохранитель фар обязан иметь большую мощность, чем защитный элемент для салонной подсветки. Номинал, означающий силу тока, способную проходить через предохранитель, измеряют в Амперах. Номинал во многом зависит от того, какой тип предохранителя используется. Флажковые значительно разнообразнее в этом компоненте, и представлены с разными номинальными значениями. А уже достаточно устаревшие пальчиковые конструкции имеют всего 2 вида номиналов. Это 16 и 8 Ампер.

Зависимость цвета от номинала

Опытные автомобилисты могут просто по цвету флажкового предохранителя точно сказать, какой номинал у того или иного предохранителя. Не лишним будет изучить все виды номиналов и типы их цветового обозначения. Представленные разновидности защитных элементов стандартизированы, а потому применяются на всех современных автомобилях. То есть автомобильные предохранители разных марок и моделей всё равно примерно имеют одинаковые цветовые оформления в зависимости от значения номинала. Могут отличаться по оттенкам. Предлагаем вам также ознакомиться с этой характеристикой и узнать, при каком цвете какое номинальное значение силы тока будет у защитного компонента.

• предохранители на 1 Ампер всего окрашиваются чёрным цветом;
• если цвет серый, то сила тока, проходящего через элемент, будет 2 А;
• фиолетовым окрашивают девайсы с номиналом 3 А;
• 5 А определяются по коричнево-жёлтому цвету;
• чисто коричневый цвет соответствует 7,5 А;
• если видите флажок красного цвета, это 10 Ампер;
• для 15 А используют голубую краску;
• все жёлтые предохранители идут на 20 А;
• 25-амперные предохранители делают белыми;
• зелёные элементы означают, что номинал здесь 30 А;
• оранжевые флажки предусматривают 40 А;
• синим цветом идентифицируют предохранители на 60 А;
• светло-коричневые элементы означают 70 А;
• 80 А можно узнать по светло-жёлтому цвету;
• все сиреневые устройства идут на 100 А.

Важно учитывать, что оттенки девайсов могут несколько отличаться. Потому лучше предварительно заглянуть в руководство по эксплуатации конкретно вашего автомобиля, а также внимательно изучить информацию на крышке предохранительного блока и цифровые обозначения на самих предохранителях. Значение номинала рассчитывают исходя из того, какая нагрузка ложится на электроцепь, когда включаются все запитанные через предохранитель потребители, плюс даётся небольшой запас по прочности. Все эти параметры просчитывают ещё на этапе производства

Информация о расположении и назначении каждого отдельно взятого предохранителя детально описывается в руководстве по эксплуатации и в инструкциях по ремонту. Плюс сама крышка блока с предохранителями также содержит полезную и необходимую автомобилисту информацию. Прежде чем менять сгоревший элемент, нужно проверить, какое у него значение номинала, купить такой же флажок, и установить его на место старого элемента защиты

Значение номинала рассчитывают исходя из того, какая нагрузка ложится на электроцепь, когда включаются все запитанные через предохранитель потребители, плюс даётся небольшой запас по прочности. Все эти параметры просчитывают ещё на этапе производства. Информация о расположении и назначении каждого отдельно взятого предохранителя детально описывается в руководстве по эксплуатации и в инструкциях по ремонту. Плюс сама крышка блока с предохранителями также содержит полезную и необходимую автомобилисту информацию. Прежде чем менять сгоревший элемент, нужно проверить, какое у него значение номинала, купить такой же флажок, и установить его на место старого элемента защиты.

https://youtube.com/watch?v=9d7gLzMU8JQ

Пример выбора плавких предохранителей

В предыдущей статье мы рассмотрели условия выбора плавких предохранителей. В этой же статье, речь пойдет непосредственно о примере выбора плавких предохранителей для асинхронных двигателей и распределительного щита ЩР1, согласно схеме рис.1 (схема дана в однолинейном изображении). Самозапуск двигателей исключен. Условия пуска легкие. Технические характеристики двигателей приведены в таблице 1.

Рис. 1 – Схема защиты плавкими предохранителями группы короткозамкнутых асинхронных двигателей

Таблица 1 – Технические характеристики двигателей 4АМ

1. Определяем номинальный ток для двигателя 1Д:

2. Определяем пусковой ток для двигателя 1Д:

3. Определяем номинальный ток плавкой вставки предохранителя FU2:

Iн.вс. > Iпуск.дв/k = 111,15/2,5 = 44,46 А;

где: k =2,5 — коэффициент, учитывающий условия пуска двигателя, в моем случаем пуск двигателей легкий. Подробно выбор коэффициента, учитывающий условие пуска двигателя рассмотрен в статье: «Условия выбора плавких предохранителей».

Выбираем плавкую вставку предохранителя FU2 на ближайший больший стандартный номинальный ток 50 А, по каталогу на предохранители NV-NH фирмы ETI, согласно таблицы 2.

Номинальный ток отключения для предохранителей NV/NH с характеристикой АМ составляет 100 кА. По этому условие Iном.откл > Iмакс.кз., будет всегда выполнятся.

Аналогично рассчитываем номинальный ток плавкой вставки для двигателей 2Д-5Д и заносим результаты расчетов в таблицу 3.

4. Выбираем плавкую вставку предохранителя FU1.

4.1 Определяем наибольший номинальный длительный ток с учетом, что у нас включены все двигатели:

4.2 Определяем наибольший ток, учитывая что наиболее тяжелым режимом для предохранителя FU1, будет пуск наиболее мощного двигателя 5Д при находящихся в работе двигателях 1Д, 2Д, 3Д, 4Д.

Выбираем плавкую вставку предохранителя FU1 на номинальный ток 125 А.

Теперь нам нужно проверить выбранные плавкие вставки на отключающую способность короткого замыкания для отходящих линий в соответствии с ПУЭ раздел 1.7.79, время отключения не должно превышать 5 сек. Для проверки берется ток однофазного замыкания на землю в сети с глухозаземленной нейтралью.

Значения токов короткого замыкания для проверки отключающей способности предохранителей берем из статьи: «Пример приближенного расчета токов короткого замыкания в сети 0,4 кв».

Проверим выбранную плавкую вставку предохранителя FU2 на отключающую способность.

Двигатель 1Д защищен плавкой вставкой на 50 А, ток однофазного КЗ составляет 326 А, максимальный ток отключения плавкой вставки при времени 5 сек составляет 281 А согласно таблицы 2, Iк.з.(1) = 326A > Iк.з.max=281A (условие выполняется). Аналогично проверяем и остальные предохранители, результаты расчетов заносим в таблицу 4.

Проверим на отключающую способность предохранитель FU1, учитывая, что ток трехфазного короткого замыкания в месте установки предохранителя Iк.з(3) = 2468 А.

Предельно допустимый ток отключения для предохранителя FU1 с плавкой вставкой на 125 А составляет 100 кА > 2468 A (условие выполняется).

Таблица 4 – Результаты расчетов

Как видно из результатов расчета для предохранителей FU4 и FU6 чувствительности к токам КЗ не достаточно. Чтобы увеличить чувствительность к токам КЗ, можно увеличить сечение кабеля, в данном случае увеличение сечение кабеля, является не целесообразным.

Либо уменьшить номинальный ток плавкой вставки для предохранителей FU4 и FU6, отстраиваясь от пусковых токов и учитывая, что условия пуска двигателя легкие (время пуска 5 сек.).

Предохранители (Плавкие вставки) — классификация, маркировка и характеристики

Предохранители типа D1, D2, D3. Плавкие вставки ПВДНожевые предохранители NV / NH

Цилиндрические предохранителиКрышки и держатели предохранителей

Предохранители типа D01, D02

Одной из важнейших характеристик керамического предохранителя (плавкой вставки) является временная характеристика срабатывания. По временной характеристике срабатывания предохранители (плавкие вставки) выпускаются четырех видов: сверхбыстрые (Ultra rapid), быстрые (Quick acting), стандартные (Standart fuses) и с временной задержкой или замедленные (time-lag, slow acting). .

Маркировка gG в общем случае говорит о том, что данное устройство предназначено для применения в области отключающей способности, от англ «General purposes» — общего назначения. Первая букваа илиg означает:a — Предохранители (плавкие вставки) для защиты от токов короткого замыкания (частичный диапазон).g — Предохранители (плавкие вставки) для защиты от токов короткого замыкания и перегрузки (полный диапазон).

Вторая буква описывает тип защищаемого оборудования: L

— Предохранители (плавкие вставки) для защиты кабелей и распределительных устройств.B — Предохранители (плавкие вставки) для защиты горного оборудования. Имеют повышенные требования по взрывобезопасности. По временным характеристикам примерно соответствуют gG/gL.M — Предохранители (плавкие вставки) для цепей электродвигателей и отключающих устройств.R — Предохранители (плавкие вставки) для защиты полупроводников.Tr — Предохранители (плавкие вставки) для защиты транформаторов.

Например: gG/gL

(gG-gL) — защита линейных цепей от перегрузки и короткого замыкания, общего назначения, наиболее распостраненные.aM — защита цепей электродвигателей от короткого замыкания (замедленные),aR — защита полупроводников только от короткого замыкания (сверхбыстрые).gR — защита полупроводников от короткого замыкания и перегрузки (сверхбыстрые).gS — защита полупроводников от короткого замыкания и перегрузки (сверхбыстрые). Совмещают в себе свойства 2-х последовательно включенных предохранителей с характеристиками aR+gG/gL. Сверхбыстрое срабатывание на короткое замыкание и среднее время срабатывания на перегрузку. Новая разработка, появились только в 2009 году.(По данным ETI Electroelement).gTr — Предохранители (плавкие вставки) для защиты транформаторов. Замедленные. Выдерживают перегрузку в 1,3*Iном в течение 10 часов, в 1,5*Iном в течение 2-х часов. (По данным SIBA).gF (gTF) — защита линейных цепей, расчётный ток короткого замыкания которых невелик. При необходимости могут быть заменены предохранителями с характеристикой gG/gL.

Справочные данные по предохранителям

Одним из элементов слаботочной защиты в выходных цепях источников питания и устройствах управления являются предохранители. При повышении уровня тока или напряжения в нагрузке выше предусмотренного, предохранители срабатывают, размыкая цепь питания «в обрыв» или представляя в этой цепи очень большое сопротивление току. Как элементы электронных конструкций эти приборы появились тогда же, когда «родились» все пассивные радиоэлементы. Сегодня плавкие вставки предохранителей представляют собой сверхбыстродействующие конструкции для защиты от короткого замыкания силовых полупроводников, в частности тиристоров, GТО и диодов. Благодаря своим конструктивным особенностям эти элементы устойчивы к переменным нагрузкам. При соблюдении постоянного времени в цепи короткого замыкания плавкие вставки предохранителей применяются в цепях постоянного и переменного тока.

Разные производители (в основном зарубежные) выпускают сегодня широкий спектр приборов-предохранителей на основе плавких вставок, что называется, «на любой вкус и цвет». Благодаря характеристике сверхбыстродействия некоторые серии плавких предохранителей, например фирмы Sitron (3NЕ3.2, 3NЕ3.3, 3NЕ4.1, 3NЕ8.0, 3NЕ8.7 ), обладают классом защиты аR (защита полупроводников при токах определенной кратности). Серия 3NЕ1-3NЕ0 на номинальные токи 16-630 А имеет класс защиты gR (защита полупроводников при токах любой кратности).

Такие предохранители применимы как для защиты проводов (защиты от перегрузки и короткого замыкания), так и для защиты полупроводниковых элементов, микросхем стабилизаторов, усилителей радиопередатчиков. Их перегрузочная характеристика согласируется условиями работы промежуточных звеньев преобразователей напряжения (U- преобразователей).

Ни один электронный узел, будь то силовой агрегат или источник питания, не обходится без предохранителя-элемента защиты от пожара и удара электрическим током. Характеристики некоторых популярных типов предохранителей, представленные в табл. П.1-П.7., помогут легко подобрать аналоговые замены предохранителей в случае ремонта и окажут практическую помощь в конструировании радиоэлектронной техники.

Приборы отечественного производства

Таблица П.1. Предохранители с плавкими вставками отечественного производства до 10А

Таблица П.2. Предохранители отечественного производства, рассчитанные на рабочий ток свыше 15А

Приборы зарубежного производства

Кроме плавких предохранителей, принцип действия которых основан на перегорании легкосплавного проводника при превышении расчетного тока, различают термопредохранители, которые разрывают электрическую цепь при превышении температуры нагрева их корпуса (пропорционально прохождению в цепи тока). По сравнению с плавкими, термопредохранители еще более инертны и их применение в электронных приборах весьма специфично, однако некоторые типы термопредохранителей могут конкурировать по эффективности с плавкими вставками (особенно при большом значении тока в цепи).

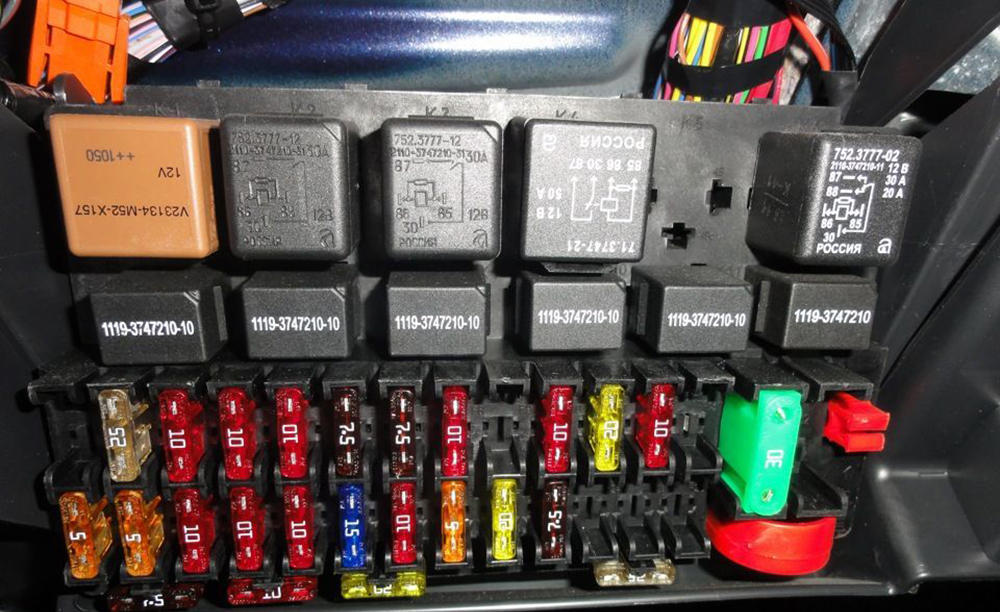

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

В первом случае необходимо:

1. Перевести мультиметр в режим измерения напряжения.
2. Включить проверяемую цепь, например, освещение, печку и т. д.
3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

Пешеход

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

• 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
• 20 А — 16 А;
• 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта

Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации

Источник

Конструкция

Современный плавкий предохранитель состоит из двух частей:

• основание из электроизоляционного материала с металлической резьбой (необходимо для соединения с электрической цепью);
• сменная вставка, которая плавится.

Основа устройства – вставка, которая сгорает или плавится при коротком замыкании. Для того чтобы погасить дугу, которая образовывается в результате перегорания сменной вставки, устанавливают дугогасящие приспособления.

Выводы вставки соединяются с клеммами таким образом, что предохранитель подключается в линию электрической цепи. Для этого применяют специальные надежные крепежные клеммы (держатели), которые должны обеспечивать хороший контакт. Если его не будет – то в этом месте может возникнуть нагрев.

Особенностью конструкции предохранителей считается то, что устройство сгорает раньше, чем повреждаются другие части механизма. Ведь его легче заменить, чем микросхему или другой компонент оборудования. Поэтому такую деталь и выбирают с тем учетом, чтобы скорость его плавления была больше, чем в проводах линии. Их температура не должна достигнуть опасного уровня, так как это приведет к выходу из строя оборудования.

Конструкция механизма пробочного типа имеет вид патрона, в который вкручивается плавкий предохранитель с цоколем. При возникновении аварийной ситуации перегорает пробка. На сегодня это пробка имеет вид кнопки, похожей на обычный выключатель. Эта кнопка после аварии возвращает устройство в рабочее состояние.

Помимо того, что плавкий компонент защищает электрическую цепь от повреждений, он еще и защищает от пожаров и возгораний. Ведь обычный провод может соприкасаться с горючими материалами в момент возгорания, а деталь сгорает внутри корпуса прибора.

Номиналы устройства подбираются по наименьшим расчетным токам электрической сети или отдельной части электрической цепи. Таблица номиналов предоставлена ниже:

Если необходимо сменить такой компонент на АВ (автоматические выключатели), то их номинал должен быть на шаг больше составляющей части. Например:

О том, как заменить пробки на автоматы своими руками, мы рассказывали в соответствующей статье.

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=W4I95inI0H0

Вот мы и рассмотрели устройство, принцип действия и назначение плавких предохранителей. Надеемся, предоставленная информация была для вас полезной и интересной!
